Предохранители и реле Skoda Yeti

F1
(10A) Обогрев системы вентиляции коробки передач (дизельный двигатель) Блок управления автоматической коробкой передач DQ200

F2
(20A) Блок управления электрооборудованием прицепа

F3
(15A) Блок управления электрооборудованием прицепа

F4
(5A) Панель приборов, рукоятка переключателя стеклоочистителей, рычаг переключения указателей поворота

F5
(40A) Кондиционер/отопитель

F6
(15A) Очиститель заднего стекла

F7
(5A) Телематика

F8
(15A) Блок управления электрооборудованием прицепа

F9
(10A) Многофункциональный блок управления

F10
(10A) Датчик дождя, переключатель света, центральный штекер для присоединения диагностического стенда

F11
(10A) Левая фара

F12
(10A) Правая фара

F13
(15A) Аудиосистема/навигационная система

F14
Блок управления электрооборудованием прицепа

F15
(5A) Выключатель освещения

F16
(5A) Обогреватели форсунок омывателя лобового стекла

F17
(5A) Корректор фар

F18
(10A) Центральный штекер для присоединения диагностического стенда, блок управления двигателем, тормозной сенсор

F19
(5A) Блок управления ABS, ESP, выключатель контроля давления воздуха в шинах, блок управления оборудованием для облегчения стоянки, выключатель режима Offroad, кнопка пуска и остановки

F20
(5A) Система SRS

F21
(5A) WIV, фонарь заднего хода, темнение зеркал, датчик давления, подготовка для телефона, расходомер воздуха

F22
(5A) Панель приборов, блок управления электромеханическим усилителем рулевого привода, Haldex

F23
(15A) Система замков с центральным управлением и крышка багажника

F24
(30A) Стеклоподъемник окон сзади

F25
(25A/30A) Обогрев заднего стекла Обогрев заднего стекла, независимый дополнительный отопитель и вентиляция

F26
(20A) Разъем питания дополнительного оборудования (багажник)

F27

(30A) Электроуправляемый сдвигаемый и откидной солнечный люк в крыше автомобиля, электроуправляемая солнцезащитная шторка

F28
(15A) Реле топливного насоса, блок управления топливным насосом, клапанные форсунки

F29
(30A) Стеклоподъемник окон впереди

F30
(20A) Предохранитель прикуривателя

F31
(20A) Система омывателя/очистителя фар

F32
(20A) Подогреватель сидений

F33
Кондиционер/отопитель

F34
(5A) Противоугонная система

F35
(10A)Управление трансмиссией

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для автомобилей Skoda Yeti.

Рассмотрены автомобили Skoda Yeti 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Находится около аккумуляторной батареи.

расшифровка.

Реле системы управления двигателем

(30A) Коробка передач DSG

(5A) Многофункциональный блок управления

(20A) Система ABS/ESP

(15A) Коробка передач DSG

(5A) Панель приборов, рукоятка переключателя стеклоочистителей и рычаг переключения указателей поворота

(40A) Основные цепи зажигания

(15A) рaдиoприeмник

(5A) Телематика

F10

(5A/10A) Управление двигателем

F11

(20A/30A) Дополнительный отопитель

F12

(5A) Блок диагностики

F13

(15A/30A) Управление двигателем

F14

(20A) Управление двигателем

F15

(5A/10A) Управление двигателем

F16

(30A) Многофункциональный блок управления

F17

(15A) Звуковой сигнал

F18

(30A) Аудиосистема

F19

(30A) Очиститель лобового стекла

F20

(10A/15A/20A) Регулировочный клапан давления топлив

F21

(10A/15A/20A) Лямбда–зонд

F22

(5A) Выключатель для педали сцепления, выключатель для педали управления тормозной системой

F23

(5A/10A/15A) Насос охлаждающей жидкости магнитный клапан для ограничения давления наддува, переключающий клапан охладителя топливного насоса высокого давления

F24

(10A) Фильтр с активированным углем, клапан для рециркуляции ОГ

F25

(40A) Система ABS/ESP

F26

(30A) Многофункциональный блок управления

F27

(50A) Свечи накаливания

F28

(50A) Обогреватель лобового стекла

F29

(50A) Электропитание салона

Блок предохранителей в салоне Skoda Yeti.

Расположен с левого торца панели приборов.

назначение предохранителей.

(10A) Обогрев системы вентиляции коробки передач (дизельный двигатель) Блок управления автоматической коробкой передач DQ200

(20A) Блок управления электрооборудованием прицепа

(15A) Блок управления электрооборудованием прицепа

(5A) Панель приборов, рукоятка переключателя стеклоочистителей, рычаг переключения указателей поворота

(40A) Кондиционер/отопитель

(15A) Очиститель заднего стекла

(5A) Телематика

(15A) Блок управления электрооборудованием прицепа

(10A) Многофункциональный блок управления

F10

(10A) Датчик дождя, переключатель света, центральный штекер для присоединения диагностического стенда

F11

(10A) Левая фара

F12

(10A) Правая фара

F13

(15A) Аудиосистема/навигационная система

F14

Блок управления электрооборудованием прицепа

F15

(5A) Выключатель освещения

F16

(5A) Обогреватели форсунок омывателя лобового стекла

F17

(5A) Корректор фар

F18

(10A) Центральный штекер для присоединения диагностического стенда, блок управления двигателем, тормозной сенсор

F19

(5A) Блок управления ABS, ESP, выключатель контроля давления воздуха в шинах, блок управления оборудованием для облегчения стоянки, выключатель режима Offroad, кнопка пуска и остановки

F20

(5A) Система SRS

F21

(5A) WIV, фонарь заднего хода, темнение зеркал, датчик давления, подготовка для телефона, расходомер воздуха

F22

(5A) Панель приборов, блок управления электромеханическим усилителем рулевого привода, Haldex

F23

(15A) Система замков с центральным управлением и крышка багажника

F24

(30A) Стеклоподъемник окон сзади

F25

(25A/30A) Обогрев заднего стекла Обогрев заднего стекла, независимый дополнительный отопитель и вентиляция

F26

(20A) Разъем питания дополнительного оборудования (багажник)

F27

F28

(15A) Реле топливного насоса, блок управления топливным насосом, клапанные форсунки

F29

(30A) Стеклоподъемник окон впереди

F30

(20A) Предохранитель прикуривателя Skoda Yeti

F31

(20A) Система омывателя/очистителя фар

F32

(20A) Подогреватель сидений

F33

Кондиционер/отопитель

F34

(5A) Противоугонная система

F35

(10A)Управление трансмиссией

F36

(5A)Аудиосистема

Passenger compartment

Fuse box

The main fuse box is located at the end of the dashboard, on the driver’s side.

Photo for example

On some models, a diagram with the current fuse assignment is glued to the back of the protective cover.

Protected components

Type 1

1	(10A) Transmission ventilation heater (diesel engine) Automatic transmission control unit DQ200
2	(20A) Trailer control module
3	(15A) Trailer control module
4	(5A) Instrument panel, wiper switch knob, turn signal shift lever
5	(40A) Heater fan, cooling fan, air conditioner, Climatronic
6	(15A) Rear window wiper
7	(5A) Telephone
8	(15A) Trailer control module
9	(10A) Multifunction control module
10	(10A) Rain sensor, light switch, center plug for connecting the diagnostic unit
11	(10A) LH headlamp
12	(10A) RH headlamp
13	(15A) Audio / navigation system
14	(5) Traction hitch
15	(5A) Light switch
16	(5A) Heated windscreen washer nozzles
17	(5A) Headlight range control
18	(10A) Central connector for diagnostic test bench, engine control unit, brake sensor
19	(5A) ABS control unit, ESP, tire pressure monitor switch, parking aid control unit, offroad mode switch, start / stop button
20	(5A) Airbag switch and airbag control module
21	(5A) WIV, reversing light, mirror shading, pressure sensor, phone preparation, air mass meter
22	(5A) Instrument panel, power steering control unit, Haldex
23	(15A) Central locking system and boot lid
24	(30A) Rear window lifter
25	(25A / 30A) Heated rear window, independent auxiliary heater and ventilation
26	(20A) Accessory power connector (trunk)
27	(30A) Electrically operated tilt and tilt sunroof, electrically operated sunblind
28	(15A) Fuel pump relay, fuel pump control module, valve injectors
29	(30A) Front window lifter
30	(20A) Cigarette lighters, front and rear
31	(20A) Headlamp washer / wiper system
32	(20A) Heated seats
33	(7,5) Heater, Сlimatic, Сlimatronic
34	(5A) Anti-theft system
35	(10A) Transmission control
36	(5A) Audio system

Type 2

Gearbox breather heater (diesel engine), automatic transmission
Towing hitch – left lamp
Electrical socket for towing hitch
Instrument cluster, steering column levers, camera
Heating fan, radiator fan, air conditioning, Climatronic
Rear window wiper
Emergency call
Towing hitch – right lamp
Interior lighting, rear fog lamp
Rain sensor, light switch, diagnostic connector
Headlights – left side
Headlights – Right Side
Head device
Central control system, engine control system
Light switch
Four-wheel drive
KESSY, steering lock
Diagnostic connector, engine management system, brake sensors, four-wheel drive, START-STOP system
ABS, ESC, tire pressure monitor indicator switch, parking aid, OFF ROAD mode switch, START-STOP button
Safety bag
Flexible Service Interval – WIV, reversing light, dimmable rearview mirror, pressure sensors, telephone connection kit , mass air flow meter, headlight range control and headlight range control
Instrument cluster, electromechanical power steering, data bus
Central locking, luggage compartment lid
Power Windows – Rear Doors
Heated rear window, auxiliary heater and fan
Luggage compartment socket
Electric lift-slide sunroof, electric sun blind
Fuel pump, injectors, AdBlue heating
Power windows – front doors, exterior mirrors – heating, folding function, mirror adjustment
12V socket – front and rear (cigarette lighter)
headlight washer
Heated front seats
Heater, air conditioning, Climatronic, auxiliary heater remote control
Anti-theft alarm, backup siren
Automatic transmission
Trailer coupling

It is located under the dashboard itself, behind the fuse box.

Diagram

Appointment

1	Relay for main ignition circuits
2	Heated rear window relay
3
4	Fuel pump relay
5	Relay for auxiliary ignition circuits
F1	(30A) Power seat

Схемы блоков предохранителей и реле в Шкода Йети

Кроссовер Yeti начал выпускаться в 2009 г. и оснащался бензиновым и дизельным двигателем объемом от 1,4 до 2,0 л. В 2013 г. был проведен рестайлинг, после которого изменился внешний вид машины, появились дополнительные электрические системы. При поиске неисправного предохранителя учитывают год выпуска и уровень оснащения кроссовера.

Схема для авто 2002-2014 гг. выпуска.

Авто 2009–2010 (оригинал и рейстайлинг)

Для монтажа предохранителей на Шкода Йети использовались 2 варианта модуля под капотом и внутри салона. Предусмотрены пустые места, зарезервированные для опций, от вывода которых на рынок производитель отказался. Количество защитных элементов зависит от уровня оснащения (например, стеклоподъемники в передних и задних дверях входили в стандартное оборудование, а дополнительный отопитель салона или электрическая регулировка передних сидений шли как опция за доплату).

Skoda 2011 года

С 2011 модельного года клиентам стали предлагаться дополнительные опции, что привело к появлению добавочных предохранителей. При этом в коробках сохранились резервные позиции, которые можно использовать для хранения запасных вставок. Каждый кроссовер Skoda Yeti оснащался инструкцией по эксплуатации в печатном виде, где приведена разводка реле и защитных элементов проводки.

Автомобили 2012–2013 годов

В 2012 г. электрические схемы не претерпели больших изменений, но в 2013 г. была проведена глобальная модернизация, направленная на продление жизненного цикла автомобиля. В линейку силовых агрегатов вошел новый дизель со сниженным расходом топлива. В список опций добавился цифровой усилитель звука и расширился перечень магнитол. Расположение плавких вставок не изменилось, но стали использоваться предохранители с другими номиналами.

Схема для машины 2015 года выпуска.

Шкода Йети 2014–2017

С 2014 г. список опций для Skoda Yeti практически не расширялся. На кроссоверах стала использоваться камера заднего вида с улучшенным качеством изображения.

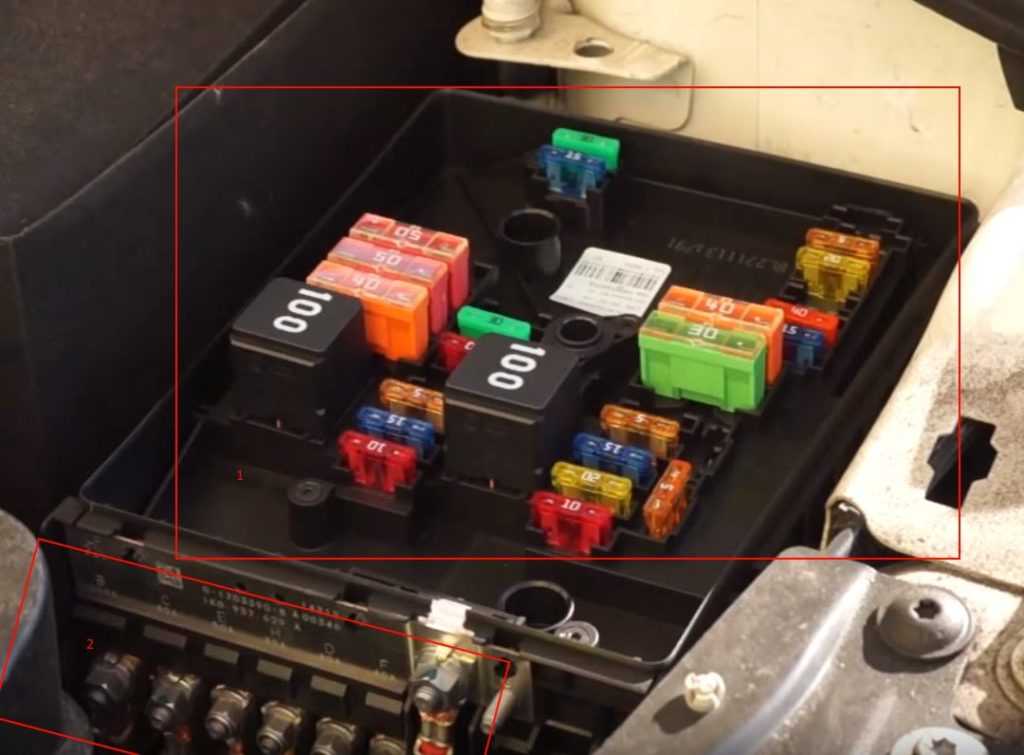

Engine compartment

It is located on the left side of the engine compartment, behind the protective cover. The box itself consists of 2 parts. The high power fuse section and the fuse section, which also houses some of the relays, such as the engine control relay.

Diagram

Designation

Type 1

1	Not used
2	(30A) DSG gearbox
3	(5A) Multifunction control module, Measuring line
4	(20A) ABS / ESP system
5	(15A) DSG gearbox
6	(5A) Instrument panel, wiper switch handle and turn signal switch
7	(40A) Main ignition circuits
8	(15A) Radio
9	(5A) Telephone
10	(5A / 10A) Engine management, Engine control module relay coil supply
11	(20A / 30A) Additional heater
12	(5A) Diagnostic unit
13	(15A / 30A) Engine management
14	(20A) Engine management, Ignition
15	(5A / 10A) Lambda probe, fuel pump relay, glow plug relay
16	(30A) Central control unit for onboard power supply, right headlight, right rear grouping light
17	(15A) Horn
18	(30A) Digital processor amplifier for sound processing
19	(30A) Windshield wiper
20	(10A / 15A / 20A) Fuel pressure regulating valve
21	(10A / 15A / 20A) Lambda probe
22	(5A) Clutch pedal switch, brake pedal switch
23	(5A / 10A / 15A) Coolant pump Solenoid valve for boost pressure limiting, high pressure fuel pump cooler changeover valve
24	(10A) Activated carbon filter, exhaust gas recirculation valve
25	(40A) ABS / ESP system
26	(30A) Multifunction control module
27	(50A) Glow plugs, preheating
28	(50A) Heated windscreen
29	(50A) Interior power supply
30	(50A) Clamp X

Type 2

Not used
Automatic transmission, AdBlue system control
Battery data module
SECTION
Automatic transmission
Not used
Terminal 15 power supply, starter
Head unit, instrument cluster, telephone
Not used
Engine management system
Autonomous heater and ventilation
Data bus
Engine management system
Ignition
Lambda probe, fuel pump, pre-glow system
Right headlight, right tail light
Sound signal
Audio amplifier
Windshield wiper
Fuel pressure regulator, injection pump
The Lambda probe
Clutch Pedal Switch, Brake Pedal Switch
Coolant pump, boost pressure limiter valve, radiator changeover valve, fuel pump
Adsorber, EGR valve, radiator fan
SECTION
Left headlight, left tail light
Pre-glow system
Heated windshield
Power supply to the internal fuse box (fuses No. 24, 27 31, 32), electric seat adjustment
Terminal X

Still have questions? Ask them in the comments, and we will try to help.

Где находится предохранитель кондиционера на Шкоде Йети?

Теперь мы будем искать где предохранитель кондиционера на шкода йети является. Система кондиционирования воздуха подключена к нескольким электронным компонентам, и в вашем автомобиле может быть несколько предохранителей, подключенных к ней, в зависимости от года выпуска и имеющихся опций. Однако в дополнение к предохранителям есть еще реле, которое контролирует правильный процесс вашего кондиционирования воздуха. Мы будем один за другим помогать вам найди предохранитель и реле кондиционера на шкода йети .

Замена внутренних предохранителей кондиционера на шкода йети.

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования воздуха вашего Skoda Yeti. Для этого вам нужно будет перейти на блок предохранителей вашего автомобиля . Если вы не можете найти его, имейте в виду, что он находится близко к рулевому колесу, вы узнаете его точное положение благодаря руководству по эксплуатации вашего Skoda Yeti.

Прочтите инструкцию на крышке блока предохранителей

чтобы найти предохранитель (и) кондиционера вашего Skoda Yeti проверьте все предохранители, в названии которых есть слово «кондиционер».

Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем

В качестве последнего средства вы можете отнести свою машину к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера на шкода йети

Наконец, теперь мы увидим, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

Откройте блок предохранителей вашего Skoda Yeti, он находится рядом с аккумулятором под пластиковой крышкой.
Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или обратитесь к руководству пользователя, если вы не можете его найти. Обычно это реле компрессора кондиционера.
Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как узнать предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители как предохранитель стартера на шкода йети, или предохранитель звукового сигнала, не стесняйтесь обращаться за советом к нашим статьям, посвященным этим предохранителям.

Чтобы найти больше советов по Skoda Yeti, взгляните на шкода йети категория.

Шкода Кодиак – блоки предохранителей и реле

Skoda Kodiaq — относится к классу среднеразмерных кроссоверов. Выпускается с 2016 года. В России официальные поставки началась в 2017 году. Производится по настоящее время. В нашей публикации мы покажем где находится блоки с предохранителями и реле в шкоде кодиак, предоставим их схемы и опишем назначение элементов, а так же отдельно выделим предохранитель прикуривателя. В конце материала …

Skoda Superb 2 (шкода суперб б6) можно смело отнести к автомобилям бизнес класса. Он производился с кузовами лифтбэк и универсал (Суперб Комби) в 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году как с бензиновыми, так и дизельными двигателями. В данной публикации, Вы можете ознакомится с описанием блоков предохранителей и реле Шкоды Суперб 2 го поколения, местами расположения блоков, их фотографиями и схемами. Отметим предохранитель прикуривателя и омывателя. В конце материала предложим для скачивания руководство по обслуживанию и эксплуатации.

Где находятся блоки предохранителей в Шкода Йети

При сборке автомобилей Skoda используются жгуты проводки, изготовленные с учетом конструкции машины. Коробки выполнены из ударопрочного пластика, на корпусе предусмотрены точки для жесткого монтажа модуля. Для установки реле и предохранителей имеются подпружиненные металлические пластины, служащие для подачи напряжения и не допускающие выпадения элементов при эксплуатации кроссовера.

В салоне авто

Внутри автомобиля находится блок для вставок, защищающих слабонагруженные цепи от короткого замыкания. Коробка закреплена на каркасе панели приборов на торцевой поверхности со стороны места водителя. Модуль закрыт пластиковой крышкой, на которой предусмотрены фиксаторы и выемка для снятия. На машинах, выпущенных в Чехии, имеется этикетка со схемой. На российских Skoda Yeti (сборка в Нижнем Новгороде) наклейки нет. За коробкой вставок находится планка с реле, обслуживающими систему зажигания, насос подачи топлива и обогрев заднего стекла.

В отсеке двигателя

Коробка располагается вдоль полки крыла за кожухом аккумуляторной батареи. Сверху модуль закрыт пластиковой крышкой с резиновым герметизирующим кантом. Для снятия защиты необходимо сдвинуть вперед 2 защелки (до момента появления пиктограммы в виде открытого замка). Если батарея закрыта чехлом, то может потребоваться демонтаж облицовки. Помимо плавких вставок в блоке расположено реле, отвечающее за подачу питания к контроллеру двигателя.

Не работает прикуриватель на шкода йети

За последний месяц уже дважды сгорал предохранитель прикуривателя (№30 20А). Сегодня решил найти причину этого неприятного явления. И нашел. Успешно повторил сжигание.Если кому-то интересно, то поделюсь своими изысканиями.

Как известно в Yeti самый обычный неглубокий прикуриватель и гнездо с биметаллическими лепестками, которые фиксируют нагревательный элемент прикуривателя пока тот нагревается.

Многие из нас пихают в гнездо что ни попадя — и регистраторы и антирадары и переходники и зарядники для прочих мобильных устройств.

Вот как раз эти устройства и являются причиной короткого замыкания гнезда прикуривателя приводящее к перегоранию предохранителя.

Все знают, что штекер вставляемый в гнездо имеет два контакта — центральная «пипка» которая обычно подпружинена изнутри предохранителем и два боковых пружинных контакта.

Внутри гнезда есть специальные проштамповки выпирающие внутрь и надежно предотвращающие проваливание оригинального прикуривателя глубже чем положено.

А вот посторонние устройства кроме того, что имеют нестандартную конструкцию, так они еще и не имеют никаких ограничительных упоров кроме собственно своей длины.

И вот некоторые штекеры просто напросто проваливаются глубже чем нужно и своим боковым контактом закорачивают корпус гнезда (который «минус») и пружинный биметаллический контакт, (который «плюс»). Причем можно втыкать много раз и не попадать в «нужное» положение, а потом, например надавив и немного провернув все-таки замкнуть.

Предохранитель мгновенно сгорает. Проскакивающая при этом искра надежно спрятана от глаз корпусом штекера и мы её не замечаем.

Проверьте свои устройства и их штекеры перед дальней дорогой и запаситесь предохранителем на 20А.

Предохранитель находится в блоке предохранителей в левой части «торпеды». Крышка на защелках и открывается снизу (там есть паз для твердого предмета (ключ, отвертка, ноготь)

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Описание и назначение предохранителей

На Skoda Yeti предохранители защищают следующие цепи:

систем управления автоматической коробкой и двигателем;
муфты привода компрессора кондиционера и датчиков температуры и качества воздуха;
прикуривателя и дополнительных розеток (например, в багажном отделении);
приводов боковых стекол (с разделением по дверям);
муфты Haldex (использовалась только на кроссоверах с полным приводом);
модуля ABS/ESP в приводе тормозов;
магнитолы (дополнительная вставка располагалась на задней части корпуса рядом со штекером проводки);
отопителя Webasto, который ставился по заказу;
очистителя ветрового стекла и системы подачи жидкости на стекла фар;
клапана, отвечающего за отвод паров топлива;
датчиков кислорода (первичного и вторичного);
концевых переключателей, установленных под педалями тормоза и сцепления;
свечей накаливания, необходимых для пуска холодного дизельного мотора;
электрических систем в салоне (вставка имела номинал 50 А и частично дублировала расположенный в панели приборов блок).

На части машин, поставлявшихся на европейский рынок, устанавливался дизель с системой подачи мочевины (для снижения токсичности выхлопа). Кроссоверы могли оснащаться откидным крюком для работы с прицепом, оснащенным колодкой для подключения светосигнальной аппаратуры.

Инструкция Шкода Йети

Всем привет!Друзья-товарищи, подскажите, может кто сталкивался. Перестал работать прикуриватель.— предохранитель проверил — исправен— лепестки в прикуривателе поджал — не помогло.Прозвонить — тестера нет. Может у кого был какой обрыв, где искать?В чем может быть причина?

Причина найдена, действительно предохранитель!У меня по каким то причинам стоял предохранитель 15А. Перепроверил все 20А, все целы, думал уже прикуриватель ковырять. Хорошо, догадался проверить на 15 (по счету надо было пустышку тоже считать) и, вот он затаившийся капец!

Интересно, только у меня 15 стоял? Решил заменить на 20.
