Fuse box diagram ford escort (orion) and relay with assignment and location

Блок предохранителей

Основной блок предохранителей находится в салоне, слева от ноги водителя, за ручкой открывания капота.

Схема

Описание

Стоп-сигнал, сигнал поворота, аварийная лампа.
Стеклоочистители и стекло – омыватели.
Резерв
Фары, стояночные огни, звуковой сигнал.
Комплект приборов, выключатель обогревателя заднего стекла, лампа заднего хода.
Стеклоочиститель и стекло омыватель заднего стекла (привод стеклоподъемников, освещение радиоприемника, верхнее освещение салона.
Резерв.
Часы, запоминающее устройство радиоприемника, привод зеркал, освещение салона.
Двигатель вентилятора кондиционера, воздуха и отопителя.
Дальний свет, переключатель света
Радиоприемник и магнитофон.
Прикуриватель, реле звукового сигнала. Звуковой сигнал.
Освещение приборной доски.
Не используется.
Габаритные огни, осветитель номерного знака.
Запоминающее устройство комплекта приборной доски.
Комплект приборов, муфта сцепления компрессора.
Лампа предупреждения и зуммер ремня безопасности.

Ford Expedition U324 относится к 3 поколению модельного ряда Ford Expedition и выпускался в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 году. В нашем материале Вы сможете найти описание предохранителей и реле Ford Expedition 3 со схемами блоков и фото примерами их исполнения и расположения. Отметим предохранитель прикуривателя. Назначение предохранителей и …

Электросхемы Ford Escort

Остались вопросы? Тогда предлагаем ознакомиться с принципиальными электрическими схемами форд эскорт: «скачать«.

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

На этом всё. А если хотите чем — либо дополнить материал, пишите в коментарии.

Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Что предпринять, когда не греет печка Ford Escort, каким образом восстанавливать работоспособность

Автомобили с большим пробегом доставляют пользователям немало хлопот. Одной из популярных проблем для отечественных моделей и иномарок является система отопления. Если не греет печка в Ford Escort, то такое авто не удастся безопасно эксплуатировать в холодное время года.

Простая диагностика поломки

Внешними признаками нарастающей проблемы могут стать такие характеристики:

из дефлекторов идет прохладный воздух;
на коврике около переднего пассажирского кресла заметна влажность от антифриза;
отопитель не реагирует на переключатель режимов;
интенсивность воздушного потока слабая.

В каждом случае требуется индивидуальное решение проблемы. С Ford Escort ремонт печки может затянуться на несколько часов.

Обязательные мероприятия для системы охлаждения

Среди пользователей считается, что со временем приносит большое количество проблем радиатор печки Ford Escort. При неправильной эксплуатации системы охлаждения, например, добавление к антифризу воды, забиваются полости и проходные каналы накипью. В результате циркуляция жидкости в контуре прекращается и блокируется теплообмен.

Для восстановления работоспособности требуется провести промывку контура, радиатора или всей системы охлаждения. Можно мыть радиатор штатной печки автомобиля Ford Escort не демонтируя его со своего места.

Для операции потребуется провести мероприятия:

сливаем антифриз с системы;
отсоединяем подводной и отводной патрубки;
подсоединяем к патрубкам радиатора шланги системы промывки;
включаем циркуляцию с промывочной жидкостью на 40-60 минут.

Ремонтные работы с электрочастью

В некоторых случаях плохо греет печка Ford Escort из-за выхода из строя мотора, на котором крепится крыльчатка. Это не позволяет распределять теплый воздух в салон через дефлекторы.

Чтобы провести ремонт, необходимо в первую очередь откинуть клеммы АКБ. Таким образом удастся обезопасить авто от короткого замыкания. Добраться к электрочасти поможет демонтаж передней панели.

В некоторых случаях пропадает контакт по причине разрушения мест пайки. Для реанимации потребуется паяльник с тонким жалом на 40 Вт. Более мощные аппараты быстро выжигают канифоль.

В работе не стоит использовать кислотный флюс. Допустимо применять канифольно-спиртовой, так как он менее агрессивный.

Заключение

В процессе выявления неполадок необходимо правильно провести диагностику. Для замены деталей желательно применять фирменные запчасти, так как даже при более высокой стоимости они окупаются длительным сроком эксплуатации.

Блок предохранителей на приборной панели

Он расположен под приборной панелью со стороны водителя.

Схема блока предохранителей

Назначение предохранителей приборной панели

имя	Текущий рейтинг	Описание
DXF (купе)	10А	Дневные ходовые огни (DRL)
R.WIPER (седан)	10А	Дневные ходовые огни, стеклоочиститель/омыватель задней двери
ОПАСНОСТЬ	15А	Аварийная сигнализация
КОММУТЕ	10А	Управление двигателем, дистанционная противоугонная система (RAP), радио, замок переключения передач, освещение, стартовые огни, предупредительный звуковой сигнал, комбинация приборов
ДВИГАТЕЛЬ	15А	Электронная автоматическая коробка передач, система зажигания, релейный модуль постоянного контроля (реле PCM)
РАДИО (купе)	5А	Зеркала с электроприводом, радио, дистанционная противоугонная система (RAP)
зеркала (седан)	5А	Зеркала с электроприводом, радио, система дистанционного доступа без ключа (RKE)
БЛОК	30А	Электрические дверные замки
ROG	15А	Рожок, блокировка рычага переключения передач
КЛИМАТ	15А	Кондиционер-обогреватель, ABS
Счетчик	10А	Фонари заднего хода, Датчик уровня охлаждающей жидкости двигателя, Комбинация приборов, Дефростер заднего стекла, Блокировка переключения передач, Предупредительный звуковой сигнал, Выключатель указателей поворота
ЛОПАСТЬ СТЕКЛООЧИСТИТЕЛЯ	20А	Стеклоочиститель/омыватель ветрового стекла, реле электродвигателя обдува
СТОП	20А	Стоп-сигнал, датчик давления в тормозной системе
COUNTER	15А	Внешнее освещение, подсветка приборов
SUNROOF	15А	Электрический люк в крыше
ASC	10А	Регулирование скорости
P ОКНО	30A CB	Электрические окна
СИГАРА	20А	Зажигалка
AIRBAG	10А	Подушки безопасности
ТУМАН	10А	Противотуманные фары, дневные ходовые огни (DXO)
АУДИО	15А	Радио, усилитель звука премиум-класса, CD-чейнджер
ИНЖ.	10А	HO2S, датчик расхода системы улавливания паров топлива
ПОКУПКА ВОЗДУХА	30A CB	Реле двигателя вентилятора

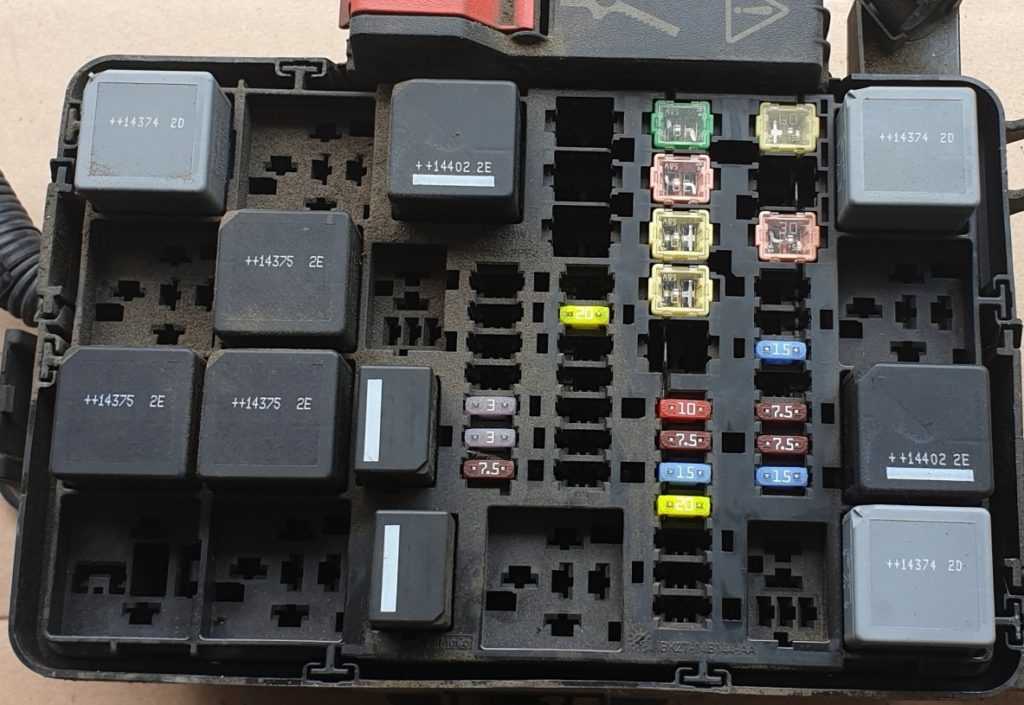

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1	10А Система снижения токсичности выхлопа
F2	15А Система снижения токсичности выхлопа
F3	15А Система снижения токсичности выхлопа
F4	10А Система снижения токсичности выхлопа
F5	30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6	3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7	7,5А Модуль управления силовым агрегатом
F8	20А Вентилятор охлаждения
F9	30А Левый стеклоочиститель ветрового стекла
F10	30А Правый стеклоочиститель ветрового стекла
F11	10А Муфта компрессора системы кондиционирования
F12	20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13	Резерв
F14	30А Система снижения токсичности выхлопа — зажигание
F15	Не используется
F16	Не используется
F17	Не используется
F18	40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19	30А Соленоид стартера
F20	60А Свечи накаливания
F21	60А Реле 3 зажигания
F22	Резерв
F22	Резерв
F23	Резерв
F24	7,5А Топливный насос высокого давления
F25	Резерв
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	40А Вентилятор 1 системы охлаждения
F31	40А Вентилятор 2 системы охлаждения
F32	60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33	20А Запуск-остановка вспомогательного водяного насоса
F34	Резерв
F35	15А Источник питания системы управления силовым агрегатом
F36	15А Датчик NOXI 2
F37	7,5А Клапан управления обьемом
F38	7,5А Датчик массового расхода воздуха
F39	15А Испаритель топлива дизельного насоса
Реле
R1	Зажигание
R2	Стартер
R3	Стеклоочиститель заднего окна
R4	Не используется
R5	вентилятор охлаждения
R6	Стеклоочиститель ветрового стекла — включение и выключение
R7	Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8	Не используется
R9	Не используется
R10	Муфта компрессора системы кондиционирования
R11	Свеча предпускового подогрева топлива системы испарителя
R12	Топливный насос высокого давления
R13	Насос привода на все колеса
R14	Система Econetic
R15	Вентиляторы системы охлаждения: высокоскоростной и низкоскоростной
R16	Система снижения токсичности выхлопа
R17	Модуль управления силовым агрегатом
R18	Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1	5А Выключение звука радиоприемника
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	15А Датчик оксидов азота
F7	15А Датчик твердых частиц
F8	20А Высокоскоростной вентилятор системы охлаждения
F9	Резерв
F10	Резерв
F11	Резерв
F12	Резерв
F13	Резерв
F14	Резерв
F15	Резерв
F16	Резерв
F17	Резерв
F18	40A Вентилятор 2 системы охлаждения
F19	40/60A вентилятор системы охлаждения
F20	40A Система снижения токсичности выхлопа
F21	40А Свеча предпускового подогрева 2
F22	40А Свеча предпускового подогрева 1
F23	10А Муфта компрессора системы кондиционирования
F24	Резерв
F25	15А Правые фары с газоразрядными лампами высокой интенсивности
F26	15А Левые фары с газоразрядными лампами высокой интенсивности
F27	Резерв
F28	5А Нагревательный элемент клапана принудительной вентиляции картера
F29	7,5/15А Насос охлаждающей жидкости
F30	40/60А Реле модуля управления силовым агрегатом
F31	20А Реле «работа-пуск» 2
F32	20A Дополнительный отопитель, работающий на топливе
F33	Резерв
F34	Резерв
F35	20А Модуль управления силовым агрегатом
F36	20А Силовой провод 5 автомобиля
F37	15А Бак с реагентом. Клапан системы рециркуляции отработавших газов
F38	10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро — распределительной коробки двигателя
F39	Система управления свечей предпускового подогрева
Реле
R1	Высокоскоростной вентилятор системы охлаждения
R2	Не используется
R3	Стеклоочиститель заднего окна
R4	Модуль пневматической подвески
R5	Вентилятор охлаждения
R6	Не используется
R7	Левые фары с газоразрядными лампами высокой интенсивности
R8	Правые фары с газоразрядными лампами высокой интенсивности
R9	Стартер
R10	Муфта компрессора системы кондиционирования
R11	Не используется
R12	Не используется
R13	Катализатор системы снижения токсичности выхлопа
R14	Не используется
R15	Низкоскоростной вентилятор системы охлаждения
R16	Не используется
R17	Не используется
R18	Модуль управления силовым агрегатом

Расположение блоков управления

Общая схема расположения электронных блоков управления

Описание элементов

1	Реле кондиционера — перегородка
2	Реле электропривода антенны (Кабриолет)
3	Электронный блок управления SRS
4	Звуковой сигнал противоугонной системы
5	Реле противоугонной системы (Кабриолет)
6	Аккумуляторная батарея
7	Блок управления центральным замком/ блок управления противоугонной системы
8	Инфракрасный приемник центрального замка
9	Тепловой предохранитель (привод складывающейся крыши) — левая часть багажного отделения
10	Реле привода складывающейся крыши (складывание)
11	Реле привода складывающейся крыши (раскладывание)
12	Реле привода складывающейся крыши
13	Диагностический разъем (DLC)
14	Реле электропривода стеклоподъемника — открытие («one touch»)
15	Реле электропривода стеклоподъемника, со стороны водителя — за центральной консолью
16	Реле электропривода стеклоподъемника, со стороны пассажира — за центральной консолью
17	Реле электропривода заднего левого стеклоподъемника (Кабриолет)
18	Реле электропривода заднего правого стеклоподъемника (Кабриолет)
19	Реле электродвигателя вентилятора системы охлаждения-за аккумуляторной батареей
20	Блок предохранителей/ реле приборная панель 1
21	Блок предохранителей /реле приборная панель 2
22	Блок предохранителей/ реле, моторный отсек
23	Предохранитель F38 (40A) — выключатель стеклоподъемника (Кабриолет)
24	Предохранитель F40 (10A) – реле привода антенны(Кабриолет)
25	ПредохранительF41 (3A) -CD — чейнджер аудиосистемы
26	Реле обогревателя лобового стекла — за аккумуляторной батареей
27	Звуковой сигнал
28	Электронный блок управления иммобилайзером
29	Кольцевая антенна иммобилайзера — рулевая колонка
30	Инерционный выключатель отсечки подачи топлива
31	Реле электропривода люка

14.1.1. Предохранители и реле

Блок реле, устанавливаемый до конца 1985 года

1, 3 – запасные предохранители; 2 – реле зажигания; 4 – реле периодического включения стеклоочистителей; 5 – реле подачи питания на стеклоподъемники;

6 – реле противотуманных фар; 7 – реле стеклоподъемников; 8 – реле фар дальнего света; 9 – реле периодического включения; 10 – реле омывателя фар; 11 – прерыватель питания центрального замка

Блок реле, устанавливаемый с 1986 года

1 – 20 – предохранители; I – омыватели фар; II – обогрев заднего стекла с автоматическим выключением; III – периодический режим работы стеклоочистителя ветрового стекла; IV – блокировка запуска двигателя на автомобилях с автоматической коробкой передач; V – защита от перегрузки топливного насоса; VI – замок зажигания; А – контрольная лампочка оборотов холостого хода; В – антиблокировочная система;

С – комбинированный звуковой сигнал; D – задний противотуманный фонарь (устанавливается только в Швеции и Норвегии); E – электрический стеклоподъемник (устанавливается только в Швеции и Норвегии); F – обогрев передних сидений; G – фары I (устанавливаются только в Швеции и Норвегии); H – фары II (устанавливается только в Швеции и Норвегии); I – фары дальнего света; К – фары ближнего света

Реле, устанавливаемые внизу слева под приборной панелью

А – обогрев стекла (серое); В – самонарезающий винт; С – система впрыска топлива (фиолетовое) или задержка запуска двигателя (зеленое или белое); D – блок диодов;

Е – уменьшение ближнего света фар для автомобилей с правым рулем (синее); F – датчик скорости вращения (черное); G – антиблокировочная система (зеленое)

Предохранители и реле установлены в блоке на брызговике левого переднего крыла. Защищаемые цепи указаны схемой на крышке блока. Ток предохранителей определяется по цвету: красный – 10 А, синий – 15 А, желтый – 20 А и бесцветный – 25 А.

Предохранители в автомобилях, изготовленных до конца 1985 года

N	Сила тока	Защищаемые цепи
Аварийная сигнализация, звуковой сигнал
Освещение салона, часы, прикуриватель, омыватель ветрового стекла
Омыватель фар
Дополнительные фары
Противотуманные фары
Правая фара дальнего света
Левая фара дальнего света
Правая фара ближнего света
Левая фара ближнего света
Правый габаритный задний свет, подсветка прикуривателя, комбинации приборов, панели отопителя, освещение вещевого ящика
Левый габаритный задний свет, освещение номерного знака
Вентилятор радиатора
Указатели поворотов, фонари заднего хода, контрольные лампы зарядки аккумулятора и давления масла
Вентилятор отопителя
Обогрев заднего стекла
Стоп-сигналы, электродвигатели стеклоочистителей, омыватель заднего стекла
Электрические стеклоподъемники
Центральный замок
Обогрев сидений
RI	Система впрыска топлива

Предохранители в автомобилях, изготовленных c 1986 года

Ford Escort (1990 – 1996) – fuse box diagram (USA version)

Year of production: 1990, 1991, 1992, 1993, 1994, 1995, 1996

Instrument fuse panel and circuit breakers

Ford Escort – fuse box diagram – instrument panel – USA version

Fuse/CB	Ampere rating	Description
1	10	A/c on indicator, air conditioner relay, air conditioner switch, daytime running lamp module, daytime running lamp relay, rear wiper and washer motor, wide-open throttle cutout relay
2	30	Door lock motor
3	20	Brakelamp, electronic automatic transaxle module powertrain control module, high-mount brakelamp, horn, shift interlock system, speed control
4	15	Hazard flashers, front and rear turn lamp, turn indicator lamp
5	30	Passive belt control module, passive belt motor
6	15	Powertrain control module (1.8l engine), ecterior lamps, interior illumination, parking lamp relay, warning chime module
7	15 (1.8l engine)	Dome and map lamp, door lock switch, engine room, ignition key illumination, luggage lamp, premium sound amplifier, radio (memory), powertrain control module, shift interlock system, visor mirror lamp, warning chime module
15 (1.9l engine)
8	30	Power window motor
9	15	Moon roof motor
10	15	Cooling fan system, powertrain control module power relay
11	15	Air bag diagnostic module, backup lamps, cluster, flasher unit, passive belt control module, powertrain control module (Canada only), shift-lock system, speed control, turn signal flasher, warning chime
12	15	Instrument panel dimmer module, radio, remote control mirror
13	20	Front wiper and washer motor, interval governor, interval wiper and washer switch
14	20	Powertrain control module (1.8l engine), rear window defrost
15	30 circuit breaker	Blower motor, powertrain control module (1.8l engine)
16	10 (1.9l engine)	Heated exhaust gas oxygen sensor (1.9l engine) (on joint box side, not shown)
20 (1.8l engine)	Horn (on joint box side, not shown)
17	20	Cigar lighter (on joint box side)
18	10	Anti-lock brake system (1.8l engine)

The engine comaprtment fuse panel

Ford Escort – fuse box diagram – in engine (1.8l) compartment – USA versionFord Escort – fuse box diagran – in engine (1.9l) compartment – USA version

Fuse/CB	Ampere rating	Description
1	30	Changing system (1.8l engine), fuel injection system
2	30 FL	Daytime running lamps (Canada), fog lamps, headlamps, high beam indicator
3	80 FL (1.8l engine)	Chargine system, engine compartment fuse panel (ABS, A/C, BTN, fan, horn (1.8l engine)), engine controls, instrument cluster (manual transaxle only), intrument panel fuse panel (cigar, defrost, engine ABS, heater, HEGO (1.9l engine), meter power window, radio, rear wiper, sun roof), starting system
100 FL (1.9l engine)
4	60 FL (1.8l engine)	Charging system (1.9l engine), instrument panel fuse panel (belt, door lock, hazard, room, stop, tail)
40 FL (1.9l engine)
5	30 (1.8l MTX engine	Cooling fan system
40 (1.9l engine, 1.8l ATX engine)
6	10 (1.9l engine	Air conditioner magnet clutch, powertrain control module (1.9l engine)
20 (1.8l engine
7	10 FL (1.8l engine	Fuel pump relay, powertrain control unit module
20 (1.9l engine	Fuel pump
8	60 (1.8l engine	Anti-lock brake system
9	10	Air bag diagnostic module
10	20 (1.8l engine)	Fuel pump
10 (1.9l engine)	OBD-II (Data link connector)

The circuit breaker chart

Circuit protected	Size	Location
Blower motor, PCM module (1.8l engine)	30	Power distribution box above fuse panel

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.

Fuse Layout Ford Escort 1997-2003

Cigar lighter (power outlet) fuse in the Ford Escort is located in the Instrument panel fuse box (see fuse “CIGAR”).

Table of Contents

Instrument Panel Fuse Box

It is located under the instrument panel on the driver’s side.

Fuse box diagram

Name	Amp Rating	Description
DRL (coupe)	10A	Daytime Running Lamps (DRL)
R.WIPER (sedan)	10A	Daytime Running Lamps, Liftgate Wiper/Washer
HAZARD	15A	Hazard flasher
ROOM	10A	Engine controls, Remote Anti-Theft Personality (RAP) system, Radio, Shift lock, Courtesy lamps, Starting system, Warning chime, Instrument cluster
ENGINE	15A	Electronic automatic transaxle, Ignition system, Constant control relay module (PCM relay)
RADIO (coupe)	5A	Power mirrors, Radio, Remote Anti-Theft Personality (RAP) system
MIRROR (sedan)	5A	Power Mirrors, Radio, Remote Keyless Entry (RKE)
DOOR LOCK	30A	Power door locks
HORN	15A	Horn, Shift lock
AIR COND	15A	A/C-heater, ABS
METER	10A	Backup lamps, Engine coolant level switch, Instrument cluster, Rear window defrost, Shift lock, Warning chime, Turn signal switch
WIPER	20A	Wiper/Washer, Blower motor relay
STOP	20A	Stop lamps, Brake pressure switch
TAIL	15A	Exterior lamps, Instrument illumination
SUN ROOF	15A	Power moonroof
ASC	10A	Speed control
P WINDOW	30A CB	Power windows
CIGAR	20A	Cigar lighter
AIR BAG	10A	Air bags
FOG	10A	Fog lamps, Daytime Running Lamps (DRL)
AUDIO	15A	Radio, Premium sound amplifier, CD changer
FUEL INJ.	10A	HO2S, Evaporative emission purge flow sensor
BLOWER	30A CB	Blower motor relay

Assignment of the fuses in the Engine Compartment

Name	Amp Rating	Description
FUEL INJ.	30A*	Coupe: Air bags, Constant control relay module (PCM relay), Generator Sedan: Air Bags, Engine Controls, Generator
DEFOG	30A*	Rear window defrost
MAIN	100A*	Overall circuit protection (Charging System, BTN, Cooling Fan, Fuel Pump, OBD-II, ABS Fuses, Ignition Switch, Headlamps)
BTN	40A*	Coupe: Hazard, Stop, Door lock, Tail, Room and Horn fuses of the I/P fuse panel Sedan: Hazard
ABS	60A*	Anti-lock Brake System (ABS) main relay
COOLING FAN	40A*	Constant control relay module (cooling fan)
OBD-II	10 A*	Data Link Connector (DLC), Instrument cluster
FUEL PUMP	20A**	Coupe: Constant control relay module (fuel pump) Sedan: Engine Controls
HEAD RH	10 A**	Headlamps
HEAD LH	10 A**	Headlamps
		* Fuse Link Cartridge ** Fuse

Отопление и вентиляция Ford Escort (Форд Эскорт)

Боковые сопла системы вентиляции

Ручки регулировки системы отопления и вентиляции

А – ручка регулировки температуры подаваемого в салон воздуха

Поворот влево (голубой сектор шкалы) – холодный воздух, поворот вправо (красный сектор шкалы) – горячий воздух.

В – трехступенчатый переключатель вентилятора отопителя 1 – малая скорость вентилятора; 2 – средняя скорость вентилятора; 3 – высокая скорость вентилятора.

Положение вентилятора 2 и 3 используются для быстрого прогрева салона в холодное время или вентиляции салона в жару.

С – распределитель потока воздуха

Закрыто.

Поток воздуха направлен в ноги. В положении между и малый поток воздуха направлен в ноги.

Поток воздуха направлен на ветровое стекло. В промежуточных положениях происходит распределение воздуха и в ноги и на ветровое стекло.

Для удаления конденсированной влаги с ветрового стекла или для его размораживания необходимо установить ручки управления в крайнее правое положение.

Предохранители и реле Ford Escort

Общие сведенияБлок реле, устанавливаемый до конца 1985 года

1, 3 – запасные предохранители;
2 – реле зажигания;
4 – реле периодического включения стеклоочистителей;
5 – реле подачи питания на стеклоподъемники;

6 – реле противотуманных фар;
7 – реле стеклоподъемников;
8 – реле фар дальнего света;
9 – реле периодического включения;
10 – реле омывателя фар;
11 – прерыватель питания центрального замка

Блок реле, устанавливаемый с 1986 года

1 – 20 – предохранители;
I – омыватели фар;
II – обогрев заднего стекла с
автоматическим выключением;
III – периодический режим работы стеклоочистителя ветрового стекла;
IV – блокировка запуска двигателя на автомобилях с автоматической коробкой передач;
V – защита от перегрузки топливного насоса;
VI – замок зажигания;
А – контрольная лампочка оборотов
холостого хода;
В – антиблокировочная система;

С – комбинированный звуковой сигнал;
D – задний противотуманный фонарь (устанавливается только в Швеции и Норвегии);
E – электрический стеклоподъемник (устанавливается только в Швеции и Норвегии);
F – обогрев передних сидений;
G – фары I (устанавливаются только в Швеции и Норвегии);
H – фары II (устанавливается только в Швеции и Норвегии);
I – фары дальнего света;
К – фары ближнего света

Реле, устанавливаемые внизу слева под приборной панелью

А – обогрев стекла (серое);
В – самонарезающий винт;
С – система впрыска топлива (фиолетовое)
или задержка запуска двигателя (зеленое
или белое);
D – блок диодов;

Е – уменьшение ближнего света фар для автомобилей с правым рулем (синее);
F – датчик скорости вращения
(черное);
G – антиблокировочная система (зеленое)

N	Сила тока	Защищаемые цепи
1	15	Аварийная сигнализация, звуковой сигнал
2	15	Освещение салона, часы, прикуриватель, омыватель ветрового стекла
3	25	Омыватель фар
4	15	Дополнительные фары
5	15	Противотуманные фары
6	10	Правая фара дальнего света
7	10	Левая фара дальнего света
8	10	Правая фара ближнего света
9	10	Левая фара ближнего света
10	10	Правый габаритный задний свет, подсветка прикуривателя, комбинации приборов, панели отопителя, освещение вещевого ящика
11	10	Левый габаритный задний свет, освещение номерного знака
12	25	Вентилятор радиатора
13	10	Указатели поворотов, фонари заднего хода, контрольные лампы зарядки аккумулятора и давления масла
14	20	Вентилятор отопителя
15	20	Обогрев заднего стекла
16	15	Стоп-сигналы, электродвигатели стеклоочистителей, омыватель заднего стекла
17	30	Электрические стеклоподъемники
18	30	Центральный замок
19	8	Обогрев сидений
RI	25	Система впрыска топлива

Предохранители в автомобилях, изготовленных c 1986 года

N	Сила тока	Защищаемые цепи
1	15	Аварийная сигнализация, звуковой сигнал
2	15	Освещение салона, прикуриватель
3	30	Обогрев заднего стекла, электропривод наружного зеркала заднего вида
4	30	Омыватель фар
5	15	Центральный замок
6	15	Обогрев сидений
7	20	Электрический топливный насос
8	15	Дополнительные фары
9	10	Левая фара дальнего света
10	10	Правая фара дальнего света
11	20	Вентилятор отопителя
12	25	Вентилятор радиатора
13	10	Указатели поворотов, фонари заднего хода
14	10	Левая фара ближнего света
15	10	Правая фара ближнего света
16	20	Электродвигатели стеклоочистителей и омывателей
17	10	Стоп-сигналы, комбинации приборов
18	30	Электрические стеклоподъемники
19	10	Левый габаритный свет
20	10	Правый габаритный свет
