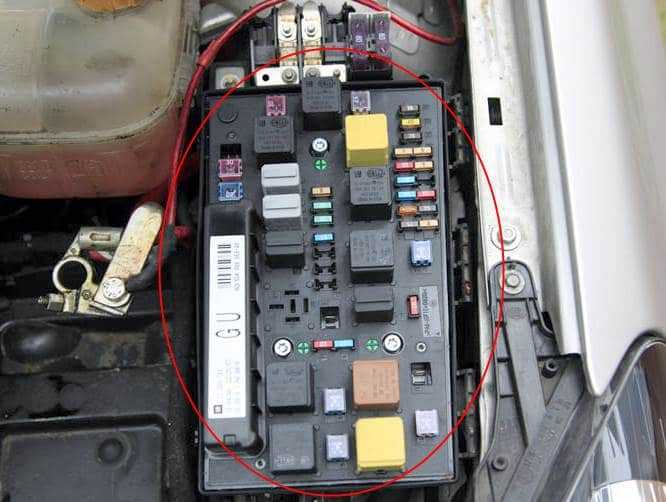

Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото — схема
Описание предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно — развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

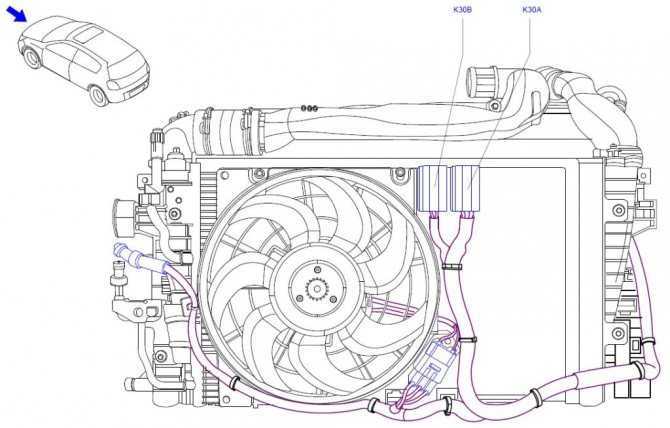

Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
Предохранители и реле Subaru Forester SG
Рассмотрены автомобили Subaru Forester в кузове SG 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

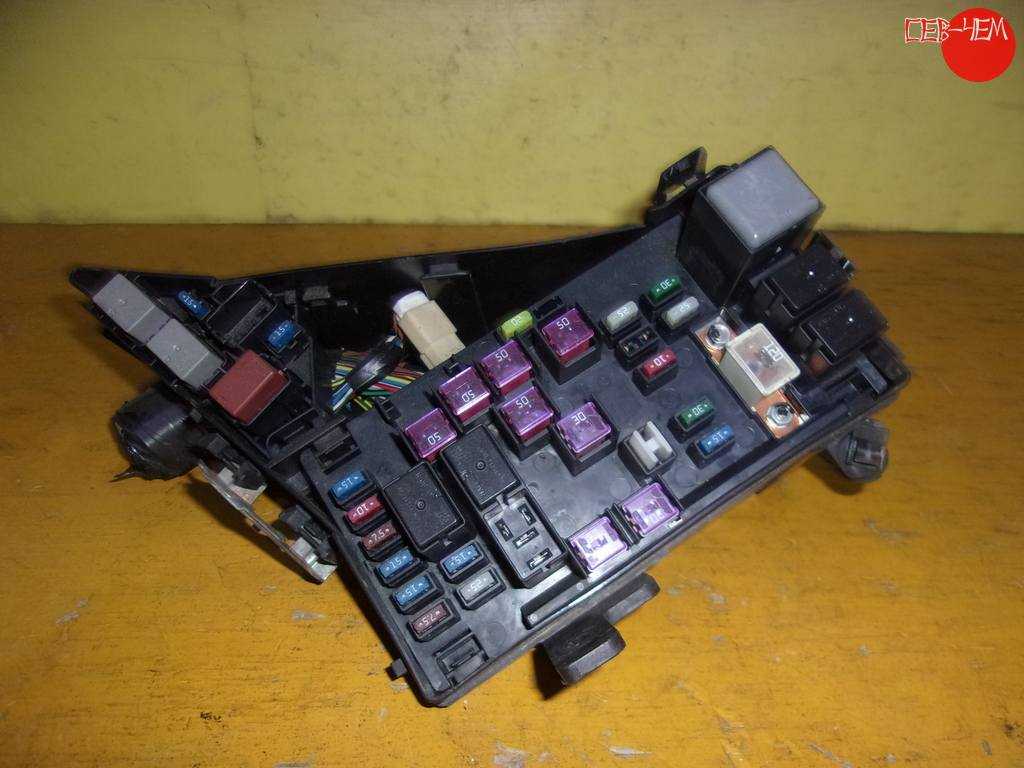

Блок предохранителей и реле в моторном отсеке.
схема расположения предохранителей и реле в блоке.
Реле насоса системы подачи воздуха на выпуск
Реле насоса системы подачи воздуха на выпуск
(30A) Система управления двигателем
(20A) Обогреватель заднего стекла
(10A) Электронный блок управления КПП
(10A) Система подачи воздуха на выпуск
(60A) Насос подачи воздуха на выпуск
(50A) Блок предохранителей/реле приборной панели
(50A) Блок предохранителей/реле приборной панели
Схема расположения предохранителей и реле в блоке под панелью приборов Subaru Forester SG.
назначение предохранителей и реле.
Реле электропривода стеклоподъемников
Реле обогревателя лобового стекла
Реле подогревателей передних сидений
(10A) Электродвигатель вентилятора отопителя
(15A) Электродвигатель вентилятора отопителя
(15A) предохранитель прикуривателя
(10A) Задние противотуманные фонари
(10A) Освещение приборной панели
(20A) Обогреватель лобового стекла
(30A) Очиститель/омыватель лобового стекла
(15A) Система кондиционирования
(15A) Фонари заднего хода, система круиз-контроля
(20A) Разъемы питания дополнительного оборудования
Рекомендации по обслуживанию монтажного блока
- Периодически проверяйте состояние предохранителей, заменяйте новыми по мере необходимости;
- После длительных поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите плату потоком сжатого воздуха;
- Устанавливайте модули с аналогичной силой тока (амперажом). Не допускайте превышение (занижение) Ампер;
- Если механизм внезапно перестал функционировать, не спешите его менять новым. Проверьте состояние модуля, используйте мультиметр для диагностики;
- В ходе профилактики проверяйте качество фиксации клемм, концевиков. Поджимайте пассатижами по мере необходимости.
Несмотря на внешнюю простоту конструкции монтажного блока, диагностические работы проводите в СТО. Непрофессиональное вмешательство в ремонт приводит к нежелательным последствиям.
Предохранители и реле Subaru Forester SH
Рассмотрены автомобили Subaru Forester в кузове SH 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

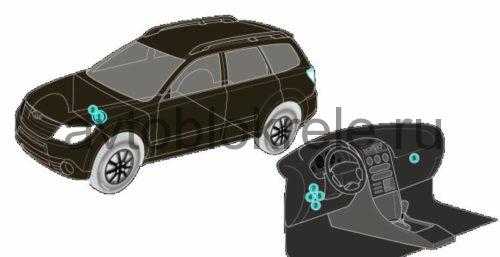

Расположение блоков предохранителей и реле в автомобиле.
Блок предохранителей/реле, моторный отсек 1
Блок предохранителей/реле, моторный отсек 2 — Дизель
Блок предохранителей/реле, приборная панель 1
Блок предохранителей/реле, приборная панель 2-блок предохранителей/реле приборной панели, сзади 1
Блок предохранителей/реле, приборная панель 3
Блок предохранителей/реле, приборная панель 4
Блок предохранителей/реле, приборная панель 5
Схема расположения предохранителей и реле в блоке под капотом Subaru Forester SH.
Реле ближнего света фар
Реле дальнего света фар
Реле обогревателя заднего стекла
Реле звукового сигнала
Реле системы кондиционирования
(30A) Система ABS/ESP
(25A) Электродвигатель вентилятора системы охлаждения
(25A) Электродвигатель вентилятора системы охлаждения
(30A) Ближний свет фар
(15A) Дальний свет фар
(15A) Звуковой сигнал
(15A) Топливный насос
(10A) Управление трансмиссией
(15A) Лампы передних/задних габаритов
(15A) Лампа ближнего света(правая)
(15A) Лампа ближнего света (левая)
(50A) Система ABS/ESP
(30A) Управление двигателем
(60A) Насос системы подачи воздуха на выпуск
(10A) Система подачи воздуха на выпуск
Схема расположения предохранителей в блоке салона Subaru Forester SH.
приборная панель 1.
(20A) задний противотуманный фонарь, прицеп
(15A) электропривод замков дверей
(10A) стеклоочиститель ветрового стекла, антиобледенитель
(10A) комбинация приборов
(7,5A) подогрев сидений, электропривод зеркал
(15A) центральный блок управления
(15A) Обогреватель лобового стекла
(10A) Система зарядки
(7,5A) часы, указатели поворотов
(15A) Управление двигателем, АКПП
(20A) Разъем питания дополнительного оборудования
(15A) Лампы передних/задних габаритов
(10A) Освещение приборной панели
(15A) Подогреватель сидений
(10A) фонари заднего хода
(10A) предохранитель прикуривателя, разъем питания дополнительного оборудования
(15A) кондиционер, обогрев заднего стекла
(15A) очиститель и омыватель заднего стекла
(15A) магнитола, часы
(15A) Система SRS
(7,5A) электростеклоподъемники, вентилятор радиатора, габариты и освещение
(15A) Электродвигатель вентилятора отопителя
(15A) Электродвигатель вентилятора отопителя
(15A) Противотуманные фары
(30A) омыватель ветрового стекла
(7,5A) Система ABS/ESP
Схема расположения предохранителей и реле приборная панель 3.
Реле электропривода стеклоподъемников
Реле задних габаритов
Реле противотуманных фар
Реле задних противотуманных фонарей
Реле обогревателя лобового стекла
Реле подогревателя сиденья
(10A) Многофункциональный блок управления
(15A) Очиститель/омыватель лобового стекла
(7,5A) Сигнал свечей накаливания
Схема расположения предохранителей и реле приборная панель 4.
Реле кислородного датчика
Реле топливного насоса
Реле блока управления дроссельной заслонкой
(15A) Управление двигателем
(15A) Управление двигателем
(15A) Управление двигателем
Схема расположения предохранителей и реле приборная панель 5
для Subaru Forester без системы keyless entry/start, дистанционным управлением центральным замком и запуска двигателя.
1 — реле фонарей заднего хода
2 — реле запрещения запуска двигателя
для автомобилей с системой keyless entry/start, дистанционным управлением центральным замком и запуска двигателя.
Источник
Subaru Forester (02-09) предохранители и реле
Впервые Subaru Forester был представлен на Токийском автосалоне в ноябре 1995 в качестве концепта «Streega». В продаже автомобиль появился в 1997 году в Японии. Автомобиль был построен на платформе Impreza с оппозитными четырёхцилиндровыми двигателями 2.0 литра-122 л.с. атмосферный и 170 л.с. турбо (для Европы), 2. 5 литра от Outback мощностью 165 л.с. (123 кВт) при 5600 об/мин и 220 Н·м тяги при 4000 об/мин.
Subaru Forester второго поколения появился в 2002 году на Чикагском Автошоу, как автомобиль 2003 года. Появились изменения, такие как алюминиевый капот, новая подвеска. Продавался с 2-литровыми 4-цилиндровыми оппозитными двигателями — атмосферными и наддувными. Также небольшими сериями производился Forester STI version (автомобиль в кузове SG9, разработанный тюнинг-ателье Subaru Technica International) с 2,5-литровым наддувным двигателем EJ255 с системой автоматического изменения фаз газораспределения I-Active valves. Единственная доступная для Subaru Forester STI version коробка передач — 6-ступенчатая механическая. Центральный дифференциал является самоблокирующимся, на обеих осях присутствуют вентилируемые дисковые тормоза. Многие элементы салона изготовлены компанией Recaro.
1 Блок предохранителей/реле, моторный отсек
2 Блок предохранителей/реле

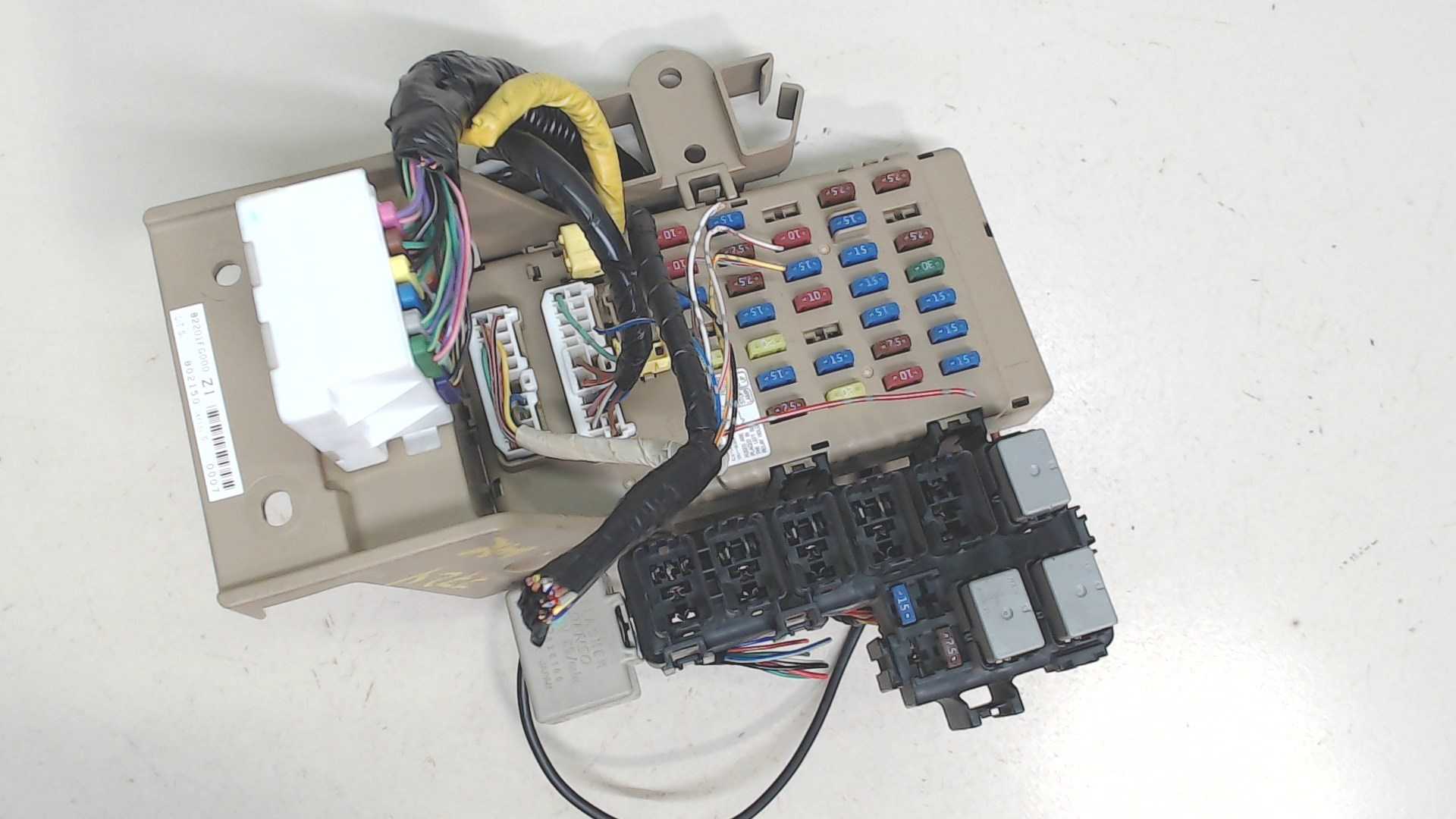

Блок предохранителей под приборной панелью
Реле основных цепей зажигания
Реле электропривода стеклоподъемников
Реле противотуманных фар
Реле обогревателя лобового стекла
Реле подогревателей передних сидений
(10A)Электродвигатель вентилятора отопителя
(15A)Электродвигатель вентилятора отопителя
(15A) Система SRS
(15A) Противотуманные фары
(10A)Задние противотуманные фонари
(10A)Освещение приборной панели
(20A) Обогреватель лобового стекла
(30A) Очиститель/омыватель лобового стекла
(20A)Разъемы питания дополнительного оборудования
(15A) Очиститель/омыватель заднего стекла
Коробки предохранителей/релейные платы в моторном отсеке
Реле насоса системы подачи воздуха на выпуск
Реле насоса системы подачи воздуха на выпуск
Реле звукового сигнала
Реле правой фары
Реле левой фары
(30A) Система управления двигателем
(20A) Обогреватель заднего стекла
(10A) Электронный блок управления КПП
(10A) Система подачи воздуха на выпуск
(60A) Насос подачи воздуха на выпуск
(50A) Блок предохранителей/реле приборной панели
(50A)Блок предохранителей/реле приборной панели
(50A) Цепи замка зажигания
Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.
Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).
Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля
Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Номерапредохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
| Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля: | Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля: |
| 1 — реле обогрева заднего стекла (стекла двери эадка); 2 — реле электродвигателя привода дроссельной заслонки; 3 — реле проти-вотуманных фонарей; 4 — реле стеклоподъёмников; 5, 6 — реле-прерыватели | 1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования |
2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор…
3. …и снимите крышку монтажного блока.
4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.
5. Для замены предохранителя зацепите его пинцетом…
6. …и выньте из контактного разъема.
7. Перегоревший предохранитель замените новым, соответствующего номинала.
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.
9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону…
10. … и выньте из разъема монтажного блока.
11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.
Расположение реле в монтажном блоке подкапотного пространства:
1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала
12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор…
13. …и снимите крышку монтажного блока.
14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора…
15. …потяните реле вверх, покачивая его из стороны в сторону…
16. …и извлеките из контактного разъема монтажного блока.
17. Установите новое реле в разъем до защелкивания фиксаторов.
18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле…
19. …и снимите реле с контактного разъема монтажного блока.
20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.
21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы…
22. …и извлеките реле из контактного разъема монтажного блока.
23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.
Предохранители и реле Subaru Forester SH
Рассмотрены автомобили Subaru Forester в кузове SH 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
Расположение блоков предохранителей и реле в автомобиле.
Блок предохранителей/реле, моторный отсек 1
Блок предохранителей/реле, приборная панель 1
Блок предохранителей/реле, приборная панель 2-блок предохранителей/реле приборной панели, сзади 1
Блок предохранителей/реле, приборная панель 3
Блок предохранителей/реле, приборная панель 4
Блок предохранителей/реле, приборная панель 5
Схема расположения предохранителей и реле в блоке под капотом Subaru Forester SH.
Реле ближнего света фар
Реле дальнего света фар
Реле обогревателя заднего стекла
Реле звукового сигнала
Реле системы кондиционирования
(30A) Система ABS/ESP
(25A) Электродвигатель вентилятора системы охлаждения
(25A) Электродвигатель вентилятора системы охлаждения
(30A) Ближний свет фар
(15A) Дальний свет фар
(15A) Звуковой сигнал
(15A) Топливный насос
(10A) Управление трансмиссией
(15A) Лампы передних/задних габаритов
(15A) Лампа ближнего света(правая)
(15A) Лампа ближнего света (левая)
(50A) Система ABS/ESP
(30A) Управление двигателем
(60A) Насос системы подачи воздуха на выпуск
(10A) Система подачи воздуха на выпуск
Схема расположения предохранителей в блоке салона Subaru Forester SH.
приборная панель 1.
(20A) задний противотуманный фонарь, прицеп
(15A) электропривод замков дверей
(10A) стеклоочиститель ветрового стекла, антиобледенитель
(10A) комбинация приборов
(7,5A) подогрев сидений, электропривод зеркал
(15A) центральный блок управления
(15A) Обогреватель лобового стекла
(10A) Система зарядки
(7,5A) часы, указатели поворотов
(15A) Управление двигателем, АКПП
(20A) Разъем питания дополнительного оборудования
(15A) Лампы передних/задних габаритов
(10A) Освещение приборной панели
(15A) Подогреватель сидений
(10A) фонари заднего хода
(10A) предохранитель прикуривателя, разъем питания дополнительного оборудования
(15A) кондиционер, обогрев заднего стекла
(15A) очиститель и омыватель заднего стекла
(15A) магнитола, часы
(15A) Система SRS
(7,5A) электростеклоподъемники, вентилятор радиатора, габариты и освещение
(15A) Электродвигатель вентилятора отопителя
(15A) Электродвигатель вентилятора отопителя
(15A) Противотуманные фары
(30A) омыватель ветрового стекла
(7,5A) Система ABS/ESP
Схема расположения предохранителей и реле приборная панель 3.
Реле электропривода стеклоподъемников
Реле задних габаритов
Реле противотуманных фар
Реле задних противотуманных фонарей
Реле обогревателя лобового стекла
Реле подогревателя сиденья
(10A) Многофункциональный блок управления
(15A) Очиститель/омыватель лобового стекла
(7,5A) Сигнал свечей накаливания
Схема расположения предохранителей и реле приборная панель 4.
Реле кислородного датчика
Реле топливного насоса
Реле блока управления дроссельной заслонкой
(15A) Управление двигателем
(15A) Управление двигателем
(15A) Управление двигателем
Схема расположения предохранителей и реле приборная панель 5
для Subaru Forester без системы keyless entry/start, дистанционным управлением центральным замком и запуска двигателя.
для автомобилей с системой keyless entry/start, дистанционным управлением центральным замком и запуска двигателя.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Замена предохранителей Subaru Forester 2002-2008 гг
ВНИМАНИЕПри замене предохранителя не допускайте, чтобы новый предохранитель имел больший номинал, а также не используйте в качестве предохранителя различные подручные материалы, так как в обоих случаях, это может привести серьезным повреждениям или пожару
Плавкая перемычка предохранителя плавится при электрических перегрузках, предотвращая повреждение электропроводки и электрического оборудования. Предохранители находятся в двух блоках предохранителей.
Один из них находится под приборной панелью за отделением для монет, расположенным со стороны водителя.
Чтобы снять отделение для монет, откройте его и потяните на себя.
Другой блок предохранителей расположен в моторном отсеке автомобиля.
Пинцет для предохранителей и запасные предохранители хранятся в крышке основного блока предохранителей, расположенного в моторном отсеке автомобиля.
Если не работают какие-либо лампы, электрические приборы или органы управления, проверьте состояние соответствующего предохранителя. Если предохранитель перегорел, замените его новым.
1. Поверните замок зажигания в положение “LOCK” для отключения всех электрических устройств Вашего автомобиля.
3. Определите, какой из предохранителей мог перегореть. Перечень электрических цепей, защиту которых обеспечивает каждый конкретный предохранитель, приводится на внутренней стороне крышки каждого блока предохранителей.
4. Извлеките предохранитель с помощью специального пинцета для предохранителей.
5. Проверьте состояние предохранителя. Если он перегорел, замените его запасным предохранителем, такого же номинала.
6. Повторное перегорание какого-либо предохранителя свидетельствует о неисправности в электрической цепи, защиту которой обеспечивает этот предохранитель. В таких случаях мы рекомендуем Вам обратиться к Вашему дилеру SUBARU для проведения ремонта.
Плавкие перемычки основных предохранителей плавятся при электрических перегрузках, предотвращая повреждение электропроводки и электрического оборудования. Если какое-либо электрическое устройство автомобиля (за исключением стартера) не работает, а остальные предохранители исправны, проверьте основные предохранители. Перегоревший основной предохранитель необходимо заменить. При замене используйте предохранители такого же номинала, что и перегоревший основной предохранитель. При повторном перегорании основного предохранителя мы рекомендуем Вам обратиться к ближайшему дилеру SUBARU для проведения работ по проверке состояния электрической системы Вашего автомобиля.
Блок предохранителей, расположенный за отделением для монет
| Панель предохранителя | Номинал предохранителя | Электрическая цепь |
| 1 | 15А | Вентилятор обогревателя |
| 2 | 15А | Вентилятор обогревателя |
| 3 | 15А | Центральный замокСистема дистанционного управления замками автомобиля |
| 4 | 15А | ПрикуривательЗеркала заднего вида с дистанционным управлением |
| 5 | 10А | Задние габаритные огниСтояночные огни |
| 6 | 15А | Подушки безопасности |
| 7 | 15А | Передние противотуманные фары |
| 8 | ЗОА | Электромагнитный клапан системы ABS |
| 9 | 15А | РадиоприемникЧасы |
| 10 | 10А | Задние противотуманные фонари |
| 11 | 15А | Система зажигания двигателяПодушки безопасности |
| 12 | 10А | Регулировка яркости освещения панели приборов |
| 13 | 20А | Антиобледенитель щеток стеклоочистителя |
| 14 | 10А | Счетчик пройденного пути |
| 15 | ЗОА | Стеклоочиститель и омыватель ветрового стекла |
| 16 | 20А | Стоп-сигналы |
| 17 | 15А | Кондиционер воздуха |
| 18 | 15А | Фонари заднего ходаСистема круиз-контроля |
| 19 | 15А | Розетки для подключения дополнительного электрооборудования |
| 20 | 15А | Стеклоочиститель и омыватель заднего стекла |
| 21 | Предохранитель не установлен | |
| 22 | 15А | Подогрев сидений |
| 23 | Предохранитель не установлен |
Панель предохранителей, расположенная в моторном отсеке
| Панель предохранителя | Номинал предохранителя | Электрическая цепь |
| 1 | 20А, 30А* | Вентилятор охлаждения радиатора (основной) |
| 2 | 20А, 30А* | Вентилятор охлаждения радиатора (Вспомогательный) |
| 3 | 50А | Электродвигатель системы стабилизации курсовой устойчивости (если установлена) |
| 4 | 30А | Электродвигатель системы ABS |
| 5 | 20А | Обогреватель заднего стекла |
| 6 | 15А | Световая аварийная сигнализация Звуковой сигнал |
| 7 | 15А | Указатели поворотов |
| 8 | 10А | Блок управления АКПП |
| 9 | 10А | Генератор переменного тока |
| 10 | 15А | Передняя фара (правая) |
| 11 | 15А | Передняя фара (левая) |
| 12 | 20А | Переключатель режимов освещения |
| 13 | 15А | ЧасыОсвещение салона |
*: Модели с двигателем объемом 2,5 л с турбонаддувом и модели для Европы с АКПП и турбонаддувом двигателя
