Предохранители тойота авенсис: где находятся и как заменить

Когда надо производить установку?

Предохранители не имеют срока годности, поэтому менять их нужно по мере необходимости. Например, если фары не поддаются регулировке, свет стал тусклым, не помешает заглянуть в блок предохранителей, заодно проверить, правильное ли автомобиль выдает напряжение.

Если из строя вышел прикуриватель, перестал нагревать, также не помешает проверить предохранитель. Если в салоне нет света, чаще всего виноваты не перегоревшие лампы, хотя их тоже стоит проверить, а сгоревший предохранительный элемент. Он же может стать причиной выхода из строя . Прежде чем разобрать или заменить какой-либо прибор, необходимо заглянуть в блок и проверить, все ли они исправны.

Расшифровка на бумажной схеме поможет понять, какой блок за какие приборы отвечает. Цвет элемента может отличаться, если вы уже подвергали его замене и поставили другой, но с тем же номиналом.

Схемы предохранителей на японских автомобилях и их расшифровка

Графическое изображение преобразователей Toyota Camry 2006 – 2012 гг. включает:

• нумерацию вставок;
• цветовое обозначение функций защитных приспособлений.

Расшифровка модуля плавких перемычек внутри салона и в моторном отсеке находится в инструкции к авто.

Под приборной панелью расположены 2 секции предохранителей:

• 1-я полоса – F16- F31;
• 2-я секция – № 1–15.

Цветовая маркировка прерывателей соответствует номинальному току:

• красный – 10 А (F716,19, 21, 25, 31);
• коричневый – 7,5 А (№ 23, 27, 30, 15);
• желтый – 20 А (F2,8, 29);
• синий – 15 А (F14, 24).

На схеме моторного отсека указаны реле.

Обозначение коммутационных включателей:

• 1-й ряд справа – FAN 1, 2, 3;
• 2-я полоса – RRDEF, ST RELAY.

Блоки под капотом.

Предохранители и реле Toyota Tercel (L50; 1994-1999)

Автор redactor3 На чтение 4 мин. Просмотров 243 Опубликовано 15.08.2020

В данной статье мы рассматриваем Toyota Tercel (L50) пятого поколения, выпускавшуюся с 1994 по 1999 год. Здесь вы найдете схемы предохранителей Toyota Tercel 1994, 1995, 1996, 1997, 1998 и 1999 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).

Блок предохранителей в салоне

Он расположен за крышкой слева и под рулевым колесом. Также есть один предохранитель в правом боковом креплении, и для доступа к нему необходимо снять панель под рулевым колесом.

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	название	ампер	Описание
14	СТОП	10А	Стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач
15	A / C	10А	Кондиционер
16	ХВОСТИК	15А	Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогрев заднего стекла, автомобильная аудиосистема, прикуриватель, часы
17	ДАТЧИК	10А	Манометр и измерители, индикатор напоминания об обслуживании (кроме индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп выпуска, открытой двери и системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники
18	ПЕРЕМЕНА	7.5A	1995-1997: Указатели поворота, аварийные мигалки;1998-1999: Указатели поворота.
19	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20А	Дворники и омыватель лобового стекла
20	ECU-IG	5A	1995-1997: Антиблокировочная тормозная система, кондиционер;1998-1999: Антиблокировочная тормозная система, система кондиционирования воздуха, система управления блокировкой переключения передач, система дневных ходовых огней.
21	CIG & RADIO	15А	Прикуриватель, автомобильная аудиосистема, часы, система защиты от кражи, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности
22	IGN	5A	Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности
23	SRS или ECU-B	5A	Сигнальная лампа подушки безопасности SRS
29	DEF	30А	Обогрев заднего стекла
30	PWR	30А	Электрические стеклоподъемники, система блокировки дверей с электроприводом

Рядом с аккумулятором есть два-три блока предохранителей.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	название	ампер	Описание
1	ГОЛОВКА (ЛЕВАЯ)	10А	Без ДХО: Левая фара
1	DRL	5A	С ДХО: система дневных ходовых огней
2	ГОЛОВКА (ПРАВ.)	10А	С ДХО: не используется;Без ДХО: Правая фара
3	AM2	15А	Система зажигания, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система стартера
4	ХАЗ-HORN	15А	1995-1997: Звуковые сигналы, указатели поворота, аварийные сигналы, противоугонная система;1998-1999: Звуковые сигналы, аварийная сигнализация, система защиты от кражи.
5	EFI	15А	1995-1997: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха;1998–1999: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива.
6	DOME	10А	Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней
7	OBD-II	7.5A	Бортовая система диагностики
8	ALT-S	5A	Система зарядки
10	HEAD_ (RH-LWR)	10А	С ДХО: Правая фара (ближний свет)
11	HEAD_ (ЛГ-LWR)	10А	С ДХО: Левая фара (ближний свет)
12	HEAD_ (RH-УПР)	10А	С ДХО: Правая фара (дальний свет)
13	HEAD_ (ЛГ-УПР)	10А	С ДХО: Левая фара (дальний свет)
24	CDS FAN	30А	Электрические вентиляторы охлаждения
25	РАД ВЕНТИЛЯТОР	30А	Электрические вентиляторы охлаждения
26	ОБОГРЕВАТЕЛЬ	40А	Система кондиционирования, предохранители «A / C»
27	ЗАТЕМНИТЕЛЬ	30А	С ДХО: предохранители «ГОЛОВКА (RH-LWR)», «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВ.
28	ОСНОВНОЙ	30А	Стартерная система
31	ABS	60А	Антиблокировочная тормозная система
32	AM1	50А	Предохранители «DEF», «WIPER», «GAUGE», «ECU-IG», «TURN», «IGN», «PWR» и «CIG & RADIO»
33	ALT	100A	«ABS», «STOP», «TAIL», «ECU-B» или «SRS», «DEF», «AM1», «WIPER», «GAUGE», «ECU-IG», «TURN», «PWR» «и» CIG & RADIO «предохранители

Блок плавкой вставки

дизель

№	название	ампер	схема
1	GLOW DC / DC	80	Система накаливания двигателя
2	ОСНОВНОЙ	80	«BBC», «S-HORN», «ST», «D / L NO.2», «DCC», «STR LOCK», «ETCS», «HAZ», «AM2», «ECU-B NO. 2 “,” R / I “,” H-LP MAIN “,” H-LP RH HI “,” H-LP LH HI “,” H-LP RH LO “,” H-LP LH LO “,” MMT “предохранители
3	ALT	120	«PWR HTR», «EPS», «ABS № 2», «DEF», «PTC», «HTR», «RDI FAN», «ABS № 1», «TAIL NO 2», «ПАНЕЛЬ» , «ДВЕРЬ П / П», «ДВЕРЬ P», «ECU-IG NO.1», «ECU-IG NO.2», «A / C», «GAUGE», «WASHER», «WIPER», » WIPER RR »,« P / W »,« DOOR R / L »,« DOOR »,« CIG »,« ACC »,« D / L »,« OBD »,« FOG RR »,« STOP »,« AM1 » »,« FOG FR »,« DD / L »,« SHADE »,« S-HTR »предохранители

Блок в салоне

В салоне основной блок с предохранителями и реле находится за бардачком.

Схема с крышки блока

Фото пример исполнения

Схема

Назначение

1	10A TAIL – Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
7,5A PANEL2 – Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей
2	7,5A PANEL1 – Освещение, управление освещением приборной панели, счетчик и датчик
3	7,5A A/C – Обогрев заднего стекла, система кондиционирования
4	20A D DOOR – Стеклоподъемник
5	20A RL DOOR – Электрический стеклоподъемник заднего пассажира (левая сторона)
6	20A RR DOOR – Электрический стеклоподъемник заднего пассажира (правая сторона)
7	–
8	15A CIG – Прикуриватель, Розетка
9	7,5A ACC – Система блокировки дверей, наружные зеркала заднего вида, аудиосистема
10	–
11	10A ID/UP /MIR HTR – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива / Обогрев зеркал
12
13
14	7,5A RR FOG – Задние противотуманные фары
15	7,5A IGN – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье
16	7,5А MET –  Приборы и датчики
17	15A P S-HTR – Обогрев сиденья
18	15A D S-HTR – Обогрев сиденья
19	20/25A WIP – Стеклоочиститель
20	15A RR WIP – Задний стеклоочиститель
21	15A WSH – Омыватель лобового стекла
22	10A ECU-IG – Система дневных ходовых огней, анти блокировочная тормозная система, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения
23	10A GAUGE – Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением приборной панели, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач
24	7,5A OBD2 – Бортовая система диагностики
25	10A STOP – Стоп-сигналы, установленный наверху стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система
26	–
27	25A D/L – Система дверного замка
28	15A FR FOG – Передние противотуманные фары
29	–
30	10A TAIL – Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
31	25A AM1 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

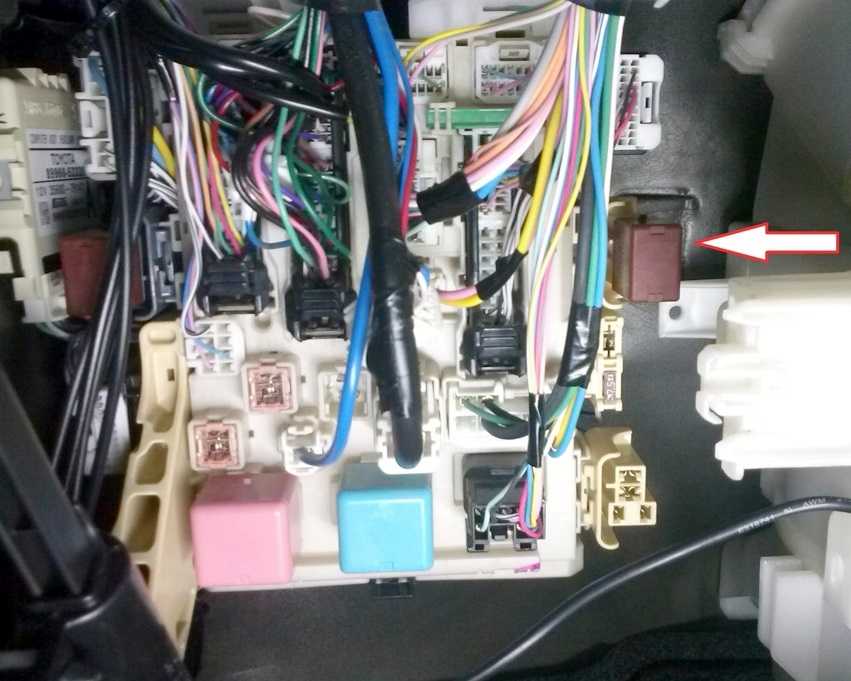

Отдельные элементы реле крепятся в верхней и боковой части и блока.

Схема

Описание

1. Реле АСС
2. Реле системы зажигания
3. Реле обогревателя
4. Реле задних противотуманных фар
5. Реле передних противотуманных фар
6. 1) 30А Блок ЭБУ оборудования кузова / Электрика окон  2) 30/40А Обогрев заднего стекла DEF, предохранитель: “MIR HTR”

Где находятся блоки предохранителей и реле на Toyota Corolla и Toyota Camry

Модель седана среднего размера Toyota 1966 – 1987 гг. оборудована мощными потребителями тока, защищенными плавкими вставками. Прерыватели установлены в салоне, части кузова для мотора и агрегатов.

На японских автомобилях 10-го поколения (2006 – 2016 гг.) перемычки объединены в модули. Подкапотное оборудование включает блоки управления и коммутационные выключатели.

Салон

В салоне авто находятся 26 кодовых прерывателей тока.

Danel включает 3 вставки, SFT LOCK-ACC2, АМ2-11, РСМ-1 и т.д.

Безопасность авто повышает дополнительный модуль коммутационных выключателей R1-R4.

F1 (30 А) контролирует модуль ЭБИ. Элементы № 4, 5, 13 (25 А) обеспечивают безопасность стартера, омывателя стекол. № 24 (defog) защищает обогреватель заднего стекла.

F7, 9 отвечают за кондиционер и противотуманное устройство. Перемычка № 10 (ig1) проверяет тормозное устройство.

Блок в салоне.

Под капотом

В отсеке Тойота Королла 150 находятся 37 прерывателей и 4 коммутационных выключателя. Вставка № 37 (7,5 А) – Start Energy. Перемычки № 6, 7, 9, 12, 22, 24, 31–34 имеют номинальную величину 10 А. Прерыватели тока F8, 10 обеспечивают безопасность радиосистемы и рулевого управления. F1, 3, 11, 26, 29 небольших размеров, работают при силе тока 30 А.

Авто Камри XV70 обеспечено прерывателями:

• H-LPJH – 5;
• H-LPRH – 2;
• TV – 4;
• A/F HTR – 2;
• DINS-4 – запасные устройства;
• EFI-NAIN1 – 3 и т.д.

Моторный отсек

Главный модуль в части кузова авто Toyota Camry (XV70) оборудован 39 плавкими вставками. Преобразователи тока имеют буквенный код.

В инструкции к авто отмечены следующие предохранители:

• TV (15 A) – навигационное оборудование;
• A/FHTR – коробка передач, контроль двигателя;
• D IN – вентилятор, мотор;
• EFI-MAIN1 – круиз-контроль;
• IG2- MAIN – система питания;
• VVT – отопление сидений;
• ABS-2 – тормозная система, VSC;
• ST1 – запуск двигателя;
• HORN – сигнализация.

Какие предохранители ищут чаще всего

Владельцы Тойоты пользуются инструкцией по эксплуатации машины для изучения схемы расположения преобразователей тока. Автолюбители ищут плавкие вставки за бардачком в салоне и под капотом. В инструкции есть перевод кодового обозначения перемычки на русский язык.

Владельцев Тойоты интересуют вставки, отвечающие за безопасность:

• прикуривателя;
• габаритных огней;
• ГУР (Ecu ig);
• acc (воспроизведения звука) и др.

Tail и cig

На крышке салонного модуля с обратной стороны указан предохранитель Tail. Плавкий преобразователь находится в 1-м вертикальном ряду слева. F4 контролирует противотуманное оборудование.

Ecu ig и ecu b

В модуле за приборной панелью находится прерыватель тока Ecu ig. Перемычка предназначена для защиты ГУР.

Защитный элемент b (10 А) препятствует разрядке аккумулятора в случае подачи аномального напряжения, не соответствующего допустимому нормативу. Прерыватель ig на схеме распложен в верхнем ряду блока приборной панели J/B. Он контролирует ARS и VSC.

Hazard и blower

В моторном отсеке размещен F29, отвечающий за безопасность кондиционера. Воздуходувка (blower) на схеме обозначена прямоугольником. Емкость вставки – 10 А. Устройство находится в 3-м ряду салонного модуля для авто с левым рулем.

Защитный элемент HAZARD предназначен для контроля аварийных фар. Перемычка вмонтирована в блок под капотом. Переключатель HAZ (15 А) F12 обеспечивает безопасность машины при повороте.

Fr wiper и f fog

Выключатель тока F23 (fr wiper) 25 А предназначен для защиты устройства, очищающего ветровое стекло. Вставка находится в нижнем ряду салонного модуля. Плавкий элемент обладает быстрым действием и высокой отключающей способностью.

Токоведущие части выполнены из серебра, контакты покрыты сплавом, содержащим цинк. Размер mini – 16 мм (Н), серия S1035. Выключатель fr fog (15 А) на схеме обозначен как F4. Элемент защиты находится в верхнем ряду модуля за приборной доской. Вставка установлена на изоляционную панель, отвечает за безопасность переднего противотуманного устройства.

Электрическое соединение к подводящим элементам обеспечивают контакты преобразователя из олова. Патрон выключателя тока из полиамида.

Ign и acc

В салонном блоке расположен защитный элемент F18 (асс), контролирующий устройства для воспроизведения и записи звука, визуального отображения информации, электрооборудования кузова. Вставка, расположенная во 2-м ряду, обозначена на схеме прямоугольником.

F29 (ign) номиналом 7,5 А обеспечивает безопасность механизма распределения топлива и блокировки рулевого управления. Прерыватель коричневого цвета, ножевой, mini, длина защитного элемента – 34 мм, ширина – 30,2 мм.

Главная перемычка под кодом acc (№ 18) защищает от токов короткого замыкания зеркала с управляемой электромеханической системой.

Отчёт: О расположении предохранителей на Ipsum SXM10 (Борисыч)

Toyota ipsum предохранитель прикуривателя

Вот и договорились на выходные. Я поменял кислородный датчик, прокатился по городу, было ощущение что машина просто гребет из под себя, ну если еще и расход снизится, то вообще кайф будет думал в тот момент. Утром следующего дня собравшись в загородную поездку, запустил двигатель с брелка сигнализации, пока спустился с сумками из квартиры тойота ипсум предохранитель efi дверь почувствовал едкий запах горелой проводки, вот это номер подумал я, неужели что-то замкнуло, и хорошо быстро спустился.

Ладно, садимся в машину, огнетушитель поближе, едем в магазин, тойота ипсум предохранитель efi ведет себя нормально запахов не подает, но думаю ладно, по приезду займусь более тщательным изучением. Пока был в магазине, машина заглохла, при этом по описанию супруги я понял что похоже на то, что кончился бензин, которого в баке было не.

https://youtube.com/watch?v=nVVMeaS_r6I

Главные положительные стороны TDI

Двигательное устройство TDI отличает экономное расходование. Важнейшими его положительными сторонами считаются:

• незначительное топливное потребление;
• небольшой объем выбросов вредоносных веществ;
• надобность лишь изредка проводить автосервисные работы и техобслуживание.

Непосредственно во время низких оборотов получается в значительной мере увеличить мощность до предельной вращательной частоты. Происходит улучшение показателей разгона, а заодно качества рабочей динамики. Повышенный крутящий момент заодно обеспечивает предельное удобство от вождения автомобиля, который оснащен двигательным устройством TDI.

Блок под капотом

Он расположен в левой части моторного отсека, рядом с аккумуляторной батареей.

Magentis 1

Картина

Пример диаграммы

Расшифровка предохранителей

COMD FAN	Вентилятор кондиционера 20А
PWRWIND	Электрические стеклоподъемники 40А
АБС 2	30А АБС
IGN SW-1	Замок зажигания 30А
АБС 1	30А АБС
IGN SW-2	Замок зажигания 30А
RAD FAN MTR	Электродвигатель вентилятора радиатора 30А
1 ТОПЛИВНЫЙ НАСОС	Топливный насос 20А
2 HD LP LO	Ближний свет фар 15А
3 АБС	10А система АБС
4 ИНЖЕКТОР	Инжектор 10А
5 A / C COM PR	Компрессор кондиционера 10А
6 АТМ РАССТОЯНИЕ	Реле ATM 20A
7 CURATE	Реле 30А электронного блока управления двигателем
8 КАТУШКА IG	20А Катушка зажигания, датчик неисправности зажигания
9 ОЗСНСР	Датчик кислорода 15А
10 ЭКЮ	15A ECM, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, серворегулятор скорости xx, dpkv
11 РОГ	Сигнал 10А
12 ГОЛОВКА LP HI	Фары дальнего света 15А
13 LP ПРОМЫВКА ГОЛОВКИ	Электродвигатель омывателя фар 20А
14 ДХО	15А противоугонная система
15 ЛЯГУШКА	15A Передние противотуманные фары
16 ГОЛОВКА НД НИЗКАЯ ПРАВ	Ксеноновые фары 15А
17 ЗАПАСНОЙ	Запасной предохранитель на 30 А
18 ЗАПЧАСТИ	Запасной предохранитель 20А
19 ЗАПАСНОЙ	Замена предохранителя 15А
20 ЗАПАСНЫХ ЧАСТЕЙ	Запасной предохранитель 10А
21 ВОЗДУХОДУВКА	Вентилятор отопителя 30А
ПРЕДОХРАНИТЕЛЬ 22 PWR-2	Предохранитель блока питания 30А 2
23 FWRAMP	Усилитель звука 20А
24 ОТКРЫВАЮЩАЯСЯ КРЫША	15A Дверь, диагностический разъем
25 VAIL LP	Реле крышки багажника 20А
26 PWR ПРЕДОХРАНИТЕЛЬ-1	Предохранитель 1 питания 30А, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ЭКЮ	10A Электронный блок управления двигателем
28 RRHTD	Реле на 30А обогрева заднего стекла и боковых зеркал.

Описание реле

РОГОВОЕ РЕЛЕ	Сигнальное реле
HDLP_LOW RELAY	Реле фар
RAD FAN_HI РЕЛЕ	Реле вентилятора радиатора
RAD FAN_RELÈ LOW	Реле вентилятора радиатора
F / РЕЛЕ НАСОСА	Реле топливного насоса
РЕЛЕ ОЧИСТИТЕЛЯ	Реле стеклоочистителя
ПУСКОВОЕ РЕЛЕ	Реле стартера
РЕЛЕ КОНТРОЛЯ АТМ	Реле управления АКПП
РЕЛЕ A / CON	Реле кондиционера

Magentis 2

Схема

Деловое свидание, встреча

I / PB + 2	50A На панели B +
АБС 2	40А АБС
ДХО	Дневные ходовые огни 15А
РОГ	Сигнал 15А
НИЗКИЙ H / LP	Фары 15А
F / НАСОС	20А Топливный насос
H / LP HI	Фары 15А
ЭБУ	10А Блок управления двигателем
АБС 1	40А АБС
ALT	Генератор 125/150 А
ЗАМЕНА	Запасной предохранитель 10А
ЗАМЕНА	Замена предохранителя 15А
ЗАМЕНА	Запасной предохранитель 20А
FRTFOG	15A Передняя противотуманная фара
РЕЛЕ ЭБУ	30А Блок управления двигателем
УСИЛИТЕЛЬ МОЩНОСТИ	Усилитель звука 20А
ЗАМЕНА	Замена предохранителя 15А
ЗАМЕНА	Запасной предохранитель 20А
P / ВЫХОД	Розетка 25А
РАД ВЕНТИЛЯТОР	Вентилятор радиатора 30 / 40А
PCU	10A Датчики системы управления трансмиссией, TCU
Брюшные мышцы	10А АБС
ВЫСТРЕЛИЛ	Подогрев сидений 25А
Банкомат	20А Управление АКПП
S / КРЫША	20А люк на крыше
ЗАМЕНА	Запасной предохранитель 20А
РЕЗЕРВНОЕ КОПИРОВАНИЕ	10A Задний фонарь
RR HTD	40А Обогрев заднего стекла
IGN 1	Зажигание 30А
B+	30A B панель B +
ХВОСТ	20А Задний фонарь
A / CON	10А Кондиционер
ЭБУ-1	20А Блок управления двигателем
КАТУШКА ЗАЖИГАНИЯ	Катушка зажигания 20А
СНСР 3	Датчики 10А
ВОЗДУХОДУВКА	Вентилятор 40А
IGN 2	Зажигание 30А
СНСР 2	Датчики 15А
РОГОВОЕ РЕЛЕ	Сигнальное реле
HDLP_LOW RELAY	Реле фар
RAD FAN_HI РЕЛЕ	Реле вентилятора радиатора
RAD FAN_RELÈ LOW	Реле вентилятора радиатора
F / РЕЛЕ НАСОСА	Реле топливного насоса
РЕЛЕ ОЧИСТИТЕЛЯ	Реле стеклоочистителя
ГЛАВНОЕ РЕЛЕ	Главное реле
ПУСКОВОЕ РЕЛЕ	Реле стартера
РЕЛЕ КОНТРОЛЯ АТМ	Реле управления АКПП
РЕЛЕ A / CON	Реле кондиционера

Дополнительный блок

Устанавливается спереди под сажей в моделях Magentis с дизельными двигателями.

Описание

ФИТИНГ ПРЕДОХРАНИТЕЛЯ СВЕЧИ ЗАЖИГАНИЯ	Штекер предпускового подогрева 80А, Воздушный отопитель
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ №1	PTC 50A реле нагревателя 1
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 2	Реле 2 нагревателя PTC 50A
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 3	Реле нагревателя PTC 50A 3
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	40A Подогреватель топливного фильтра
РЕЛЕ СВЕЧИ ЗАЖИГАНИЯ	Реле штекера предпускового подогрева
РЕЛЕ НАГРЕВАТЕЛЯ PTC №1	Реле 1 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ PTC №2	Реле 2 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ PTC № 3	Реле нагревателя PTC 3
РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	Реле подогревателя топливного фильтра

Блок предохранителей в салоне Toyota Highlander

Салонный блок:

1. 1 – электрический привод передних дверей;
2. 2 – электрический привод стеклоподъёмного механизма;
3. 3 – электрический привод стеклоподъёмного механизма ЗПД;
4. 4 – электрический привод стеклоподъёмного механизма ЗЛД;
5. 5 – ПТФ;
6. 6 – самостоятельная диагностика;
7. 7 – защита омывателей стекла от обледенения;
8. 8 – останавливающие сигналы;
9. 9 — электрический привод стеклоподъёмного механизма;
10. 10 – активация;
11. 11, 12 – не используется;
12. 13 – электрический механизм открывания люка;
13. 14 – габаритные огни, освещение номера, ПТФ, осветительная техника внутри багажника;
14. 15 – освещение ящика для аксессуаров, аварийные сигналы, магнитола, подогрев боковых зеркал, время, центральный дверной замок, обогрев передних кресел, аудиосистема, видеосистема, световая техника для приборов и указателей, управление автоматической коробкой передач, вспомогательная система активации, клавиши на рулевом колесе;
15. 16 – мультиплекс, электрический механизм открывания люка, управление автоматической коробкой передач, электрический привод задних дверей, обогрев передних кресел, датчики контроля давления внутри шин, электрический привод рулевого колеса;
16. 17 – курсовая устойчивость;
17. 18 – охлаждающее оборудование;
18. 19 – очистительная система лобового стекла;
19. 20 – обогрев передних кресел;
20. 21 – магнитола, обогрев боковых зеркал, сзади расположенные фонари, зарядное устройство, сигналы аварийного оповещения, система контроля за пробуксовкой, защита омывателей стекла от обледенения;
21. 22 — очистительная система лобового стекла;
22. 23 — очистительная система задних стекол;
23. 24 – впрыск, блокировка руля, антиблокировочная система тормозов;
24. 25 – приборы, указатели, камера заднего обзора;
25. 26 – внутрисалонное зеркало заднего обзора, блокировка рычага АКПП, бесключевой доступ;
26. 27 – розетка для электрической техники;
27. 28 – розетка для электрической техники;
28. 29 – магнитола, аудиосистема, видеосистема, часы, зарядное устройство, осветительная техника внутри салона, поворотники;
29. 30 – подогрев боковых зеркал.

Несмотря на небольшой размер, на предохранители Тойоты Хайлендер возложена важная миссия. Работоспособность автомобиля и каждой его системы – за все это ответственны предохранительные блоки. Каждому владельцу лучше ознакомиться с видами и месторасположением этих деталей.

Подобные знания помогут в нужный момент самостоятельно произвести замену. Но, чтобы сделать все максимально правильно, следует помнить о соответствии номинала. У каждого предохранителя он свой, конкретный и предназначен для определенного гнезда. А оно, в свою очередь, ведет к какой-либо электросети автомобиля.

Если по незнанию автовладелец перепутал предохранители и поставил его не на свое место, то большие проблемы гарантированы. При уменьшенном номинале плавкая деталь будет разрушаться быстрее, чем положено. Хотя при этом нагрузки будут сравнительно небольшими. А, если предохранитель подключен к гнезду с увеличенным номиналом, тогда кроме разрушения самой детали, произойдет отключение электрооборудования. Здесь даже короткое замыкание не потребуется, ведь предохранительные элементы сгорят и без него.

Заключение

Предохранитель прикуривателя может перегореть в любой момент, поэтому нужно знать, как снимать и заменять данную деталь. Также для этого необходимо иметь пинцет, тряпку и сменные комплектующие, чтобы вовремя устранить неисправность и спокойно продолжить движение.

Источники

• https://toyota-camry-corolla.ru/corolla/corolla-150/bloki-predohranitelej-toyota-corolla-e150/
• https://zapchasti.expert/toyota/corolla-150/predoxraniteli-toyota-corolla-150.html
• https://autogener.ru/services/instructions/skhema-blokov-predokhranitelej-toyota-corolla-2001-2006.php
• https://Corolla-E180.ru/obsluzhivanie/predohraniteli.php
• https://corollacar.ru/remont/elektrooborudovanie/predoxraniteli-tojota-korolla.html
• https://club-mashin.ru/toycor/corservice/predohranitel-prikurivatelya-na-tojota-korolla.html
