Toyota Highlander 3.5 5дв. внедорожник, 249 л.с, 6АКПП, 2013 – 2020 г.в. — расположение плавких предохранителей

Для идентификации автомобиля и достоверного подбора блок предохранителей Toyota Highlander II MHU4,GSU4,ASU4 Минивэн, следует внимательно выбрать модификацию транспортного средства

Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Блок предохранителей в салоне Toyota Highlander

1. 1 – электрический привод передних дверей;
2. 2 – электрический привод стеклоподъёмного механизма;
3. 3 – электрический привод стеклоподъёмного механизма ЗПД;
4. 4 – электрический привод стеклоподъёмного механизма ЗЛД;
5. 5 – ПТФ;
6. 6 – самостоятельная диагностика;
7. 7 – защита омывателей стекла от обледенения;
8. 8 – останавливающие сигналы;
9. 9 — электрический привод стеклоподъёмного механизма;
10. 10 – активация;
11. 11, 12 – не используется;
12. 13 – электрический механизм открывания люка;
13. 14 – габаритные огни, освещение номера, ПТФ, осветительная техника внутри багажника;
14. 15 – освещение ящика для аксессуаров, аварийные сигналы, магнитола, подогрев боковых зеркал, время, центральный дверной замок, обогрев передних кресел, аудиосистема, видеосистема, световая техника для приборов и указателей, управление автоматической коробкой передач, вспомогательная система активации, клавиши на рулевом колесе;
15. 16 – мультиплекс, электрический механизм открывания люка, управление автоматической коробкой передач, электрический привод задних дверей, обогрев передних кресел, датчики контроля давления внутри шин, электрический привод рулевого колеса;
16. 17 – курсовая устойчивость;
17. 18 – охлаждающее оборудование;
18. 19 – очистительная система лобового стекла;
19. 20 – обогрев передних кресел;
20. 21 – магнитола, обогрев боковых зеркал, сзади расположенные фонари, зарядное устройство, сигналы аварийного оповещения, система контроля за пробуксовкой, защита омывателей стекла от обледенения;
21. 22 — очистительная система лобового стекла;
22. 23 — очистительная система задних стекол;
23. 24 – впрыск, блокировка руля, антиблокировочная система тормозов;
24. 25 – приборы, указатели, камера заднего обзора;
25. 26 – внутрисалонное зеркало заднего обзора, блокировка рычага АКПП, бесключевой доступ;
26. 27 – розетка для электрической техники;
27. 28 – розетка для электрической техники;
28. 29 – магнитола, аудиосистема, видеосистема, часы, зарядное устройство, осветительная техника внутри салона, поворотники;
29. 30 – подогрев боковых зеркал.

Несмотря на небольшой размер, на предохранители Тойоты Хайлендер возложена важная миссия. Работоспособность автомобиля и каждой его системы – за все это ответственны предохранительные блоки. Каждому владельцу лучше ознакомиться с видами и месторасположением этих деталей.

Подобные знания помогут в нужный момент самостоятельно произвести замену. Но, чтобы сделать все максимально правильно, следует помнить о соответствии номинала. У каждого предохранителя он свой, конкретный и предназначен для определенного гнезда. А оно, в свою очередь, ведет к какой-либо электросети автомобиля.

Если по незнанию автовладелец перепутал предохранители и поставил его не на свое место, то большие проблемы гарантированы. При уменьшенном номинале плавкая деталь будет разрушаться быстрее, чем положено. Хотя при этом нагрузки будут сравнительно небольшими. А, если предохранитель подключен к гнезду с увеличенным номиналом, тогда кроме разрушения самой детали, произойдет отключение электрооборудования. Здесь даже короткое замыкание не потребуется, ведь предохранительные элементы сгорят и без него.

Источник статьи: http://yatoyota.ru/modeli/highlander/toyota-highlander-predohraniteli

Описание блоков для 1 поколения

Блок с предохранителями под капотом

В моторном отсеке он находится с левой стороны под защитной крышкой.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Вариант 1

Схема верхней части (основной)

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0,0 –>

Таблица с описанием

p, blockquote 9,0,0,0,0 –>

F1	(20A) Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем
F2	(15A) Звуковой сигнал
F3	(10A) Омыватели лобового стекла, насос омывателя заднего стекла
F4	(20A) Омыватели фар
F5	(15A)Топливный насос
F6	(10A) Электронный блок управления ABS, дополнительный обогреватель -Дизель
F7	(10A) Система управления АКПП, усилитель рулевого управления
F8	(20A) Стартер
F9	(10A) Выключатель стоп-сигналов (датчик положения педали тормоза)
F10	(30A) Система управления двигателем, подогреватель топлива — Дизель
F11	(40A) Отопитель/ кондиционер
F12	(30A) Очиститель лобового стекла
F13	(40A) Многофункциональный блок управления 1
F14	(30A) Насос подачи воздуха на выпуск

Схема боковой части (дополнительной)

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,1,0,0 –>

Обозначение

p, blockquote 12,0,0,0,0 –>

F1	(50A) Блок управления электродвигателем вентилятора системы охлаждения
F2	(30A) Антиблокировочная система тормозов (ABS)
F3	(30A) Антиблокировочная система тормозов (ABS)
F4	(80A) Многофункциональный блок управления 1
F5	(80A) Многофункциональный блок управления 1
F6	(80A) Блок предохранителей/реле, приборная панель 2
F7	(70A) Усилитель рулевого управления
F8	(40A) Электродвигатель привода системы управления подвеской

Вариант 2

Общая схема

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Расшифровка

p, blockquote 15,0,0,0,0 –>

1. Фонарь заднего хода 10 A
2. Питание топливного насоса 15 A
3. Питание компьютера ABS (ABR или ESP) 10 A
4. Питание компьютера автоматической коробки передач. Питание компьютера управления двигателем 10 A
5. Питание компьютера добавления присадки в дизельное топливо 10 A
6. Передние противотуманные фонари 15 A
7. Насос омывателя фар 20 A
8. Главное реле компьютера управления двигателем 20 A
9. Левая фара ближнего света 15 A
10. Правая фара ближнего света 15 A
11. Левая фара дальнего света 10 A
12. Правая фара дальнего света 10 A
13. Звуковой сигнал 15 A
14. Насос переднего и заднего стеклоочитителя 10 A
15. Исполнительные элементы блока управления двигателем : Подогрев кислородного датчика ; Питание бензинового инжектора ; Электропитание катушек зажигания ; Электромагнитный клапан прокачки адсорбера (пары топлива из топливного бака) 30 A
16. Питание пневмонасоса 30 A
17. Передний стеклоочиститель на малой или большой скорости 30 A
18. Вентилятор кондиционера 40 A.

Блок в салоне ситроен с5

Он находится слева под панелью приборов, на месте водителя. Для доступа снимите крышку блока и выньте сам блок, нажав на язычок в его верхней части.

p, blockquote 16,0,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Раздел А — пинцет и запасные предохранители, В и С — платы с предохранителями. Тут так же возможны 2 варианта расположения элементов.

p, blockquote 18,0,0,0,0 –>

p, blockquote 19,0,0,0,0 –>

Назначение

p, blockquote 20,0,0,0,0 –>

№	Назначение предохранителя	Ампер
1	задний противотуманный фонарь	10
2	очиститель заднего стекла	15
4	датчик охранной сигнализации на водительской двери	15
5	задний левый стоп-сигнал	15
6
7	цепь положительного потенциала оборудования, предохранитель прикуривателя ситроен с5 (в зависимости от комплектации)	20
8
9	передние стеклоподъемники, люк	30
10	клемма цепи положительного потенциала	15
11	дисплей охранной сигнализации, навигатор, кондиционер, телефон	15
12	передний правый стояночный фонарь, задний правый стояночный фонарь	10
13	—
14	центральный замок	30
15	задний стеклоподъемник	30
16	подрулевые выключатели, блок управления подушек безопасности, блок предохранителей в моторном отсеке	5
17	правый стоп-сигнал	10
18	датчик положения рулевого колеса, датчик положения рычага управления АКПП, диагностический разъем	10
19	—
20	навигатор, радиоприемник	10
21	—
22	передний левый стояночный фонарь, задний левый стояночный фонарь	10
23	блок гидравлики подвески, блоки управления ABS	15
24	кондиционер, телефон, система облегчения парковки, щиток приборов, усилитель сигнала телефона	15
25	—
26	обогреватель заднего стекла	40
G36	усилитель радиоприемника	30
G37	электропривод переднего правого сиденья	30
G38	электропривод переднего левого сиденья	30
G39	обогреватель переднего правого сиденья	30
G40	обогреватель переднего левого сиденья	30

Двигатель

Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель), Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора), Двигатель в сборе, Прокладки двигателя, Датчики двигателя, Масляный радиатор двигателя, Крепление масляного фильтра, Прокладка масляного фильтра, Кожух двигателя, Защита двигателя, Патрубок двигателя, Щуп масла

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Источник статьи: http://igor-somov.ru/otzyvy/predohraniteli-tojota-hajlender-2012.html

Топливная система

Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа

Engine compartment

Layout

Decoding

1. Fuse and relay box
2. Brake control unit
3. ABS relay box
4. Additional fuse box

Fuse and relay box

It is located under the hood on the left side.

Photo example

Diagram

Assignment

1	–
2	–
3	25A A / F – 2004-2007: Air Fuel Ratio Sensor
4	7.5A CRT – 2004-2007: Rear Seat Entertainment, Navigation
5	7,5A STARTER – 2004-2007: Multiport fuel injection system / sequential multiport fuel injection system
6	7,5A STARTER – 2001-2003: Multiport fuel injection system / sequential multiport fuel injection system
7	7.5A ABS3 – 2001-2003: VSC
	10A EFI NO.2 – 2004-2007: Multiport fuel injection system / sequential multiport fuel injection system
8	15A HEAD LP RH LWR – 2001-2003: Low beam right
10A ETCS – 2004-2007: Multiport fuel injection system / sequential multiport fuel injection system
9	15A HEAD LP LH LWR – 2001-2003: Low beam left
15A RR HTR – 2004-2007: Rear A / C (Heater)
10	25A A / F – 2001-2003: Air Fuel Ratio Sensor
15A H − LP RH LWR – 2004-2007: Low beam right
11	15A H − LP LH LWR – 2004-2007: Low beam left
12	7,5A ALT − S – Charging system
13	20A POWER OUTLET2 – 2004-2007: Sockets
14	20A TOWING – Trailer lighting
15	10A HORN – Sound signal
16	15A SECURITY – Anti-theft system
17	10A HEAD LP RH UPR – 2001-2003: High Beam Right
10A H − LP RH UPR – 2004-2007: High Beam Right
18	7,5A ECU-B – Anti-theft system, air conditioning, VSC, instrument cluster, central locking, sunroof, front passenger classification system, body electrical control unit
19	20A EFI – 2001-2003: Multiport fuel injection system / sequential multiport fuel injection system, fuel pump, immobilizer
20A EFI NO.1 – 2004-2007: Multiport fuel injection system / sequential multiport fuel injection system, fuel pump
20	25A DOOR LOCK – Central locking, anti-theft system
21	10A HEAD LP LH UPR – 2001-2003: High Beam Left
10A H − LP LH UPR – 2004-2007: High Beam Left
22	25A RADIO NO.1 – Audio system
23	10A DOME – Interior Lighting, Personal Lighting, Ignition Switch Lights, Central Locking, Instrument Cluster, Navigation, Sun Visor Mirror Lights
24	Short
25	15A HAZARD – Hazard alarm, instrument panel illumination, trailer illumination
26	7.5A Spare fuse
27	15A Spare fuse
28	25A Spare fuse
29	40A MAIN – 2001-2003: Fuses: “HEAD LP RH LWR”, “HEAD LP LH LWR”, “HEAD LP RH UPR”, “HEAD LP LH UPR”
40A MAIN – 2004-2007: Fuses: “H − LP RH LWR”, “H − LP LH LWR”, “H − LP RH UPR”, “H − LP LH UPR”
30	30A AM2 – Multiport fuel injection system / sequential multiport fuel injection system, starting system
31	40A ABS2 – 2001-2003: ABS, VSC
50A ABS2 – 2004-2007: ABS, VSC
32	40A ABS2 – 2001-2003: ABS, VSC
30A ABS2 – 2004-2007: ABS, VSC
33	50A HEATER – 2001-2003: Air Conditioner
50A HTR – 2004-2007: Air Conditioner
34	30A RDI – Cooling fan
35	30A RR DEF – Heated rear window
36	30A CDS – Cooling fan
37	140A ALT – Fuses: “ABS1”, “ABS2”, “RDI”, CDS “,” RR DEF “,” HEATER “,” AM1 “,” AM2 “,” TAIL “, “PANEL”, “STOP”, “S / ROOF”, “SEAT HTR”
38	50A RDI
Relay
R1	Cooling fan (FAN NO.1)
R2	Starter
R3	Cooling fan (FAN NO.3)
R4	Air Fuel Ratio (A / F) Sensor
R5	Inverter
R6	–
R7	Cooling fan (FAN NO.2)
R8	–
R9	A / C Compressor Clutch (MG CLT)
R10	Sound signal
R11	Engine control unit (EFI)
R12	Heated rear window
R13	Headlights (HEAD LAMP)
R14	–

Diagram

Designation

• 1 –
• R1 –
• R2 – ABS relay
• R3 – ABS relay

Additional box

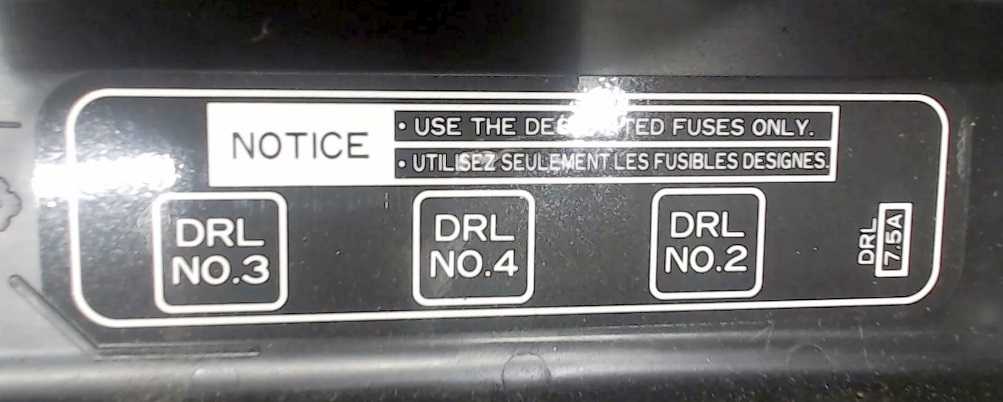

Diagram from the box cover

Appointment

• DRL 7.5А – Daytime running lights
• R1 Daytime running lights relay (DRL NO.2)
• R2 Daytime running lights relay (DRL NO.4)
• R3 Daytime running lights relay (DRL NO.3)

There is something to add to the material – write in the comments.

Passenger compartment

Location

Layout

Assignment

1. Navigation control unit
2. Heater relay
3. Relay box
4. Fuse box
5. Turn signal relay (alarm)
6. Distribution block
7. Air conditioning control unit (without navigation)
8. Anti-theft control unit
9. Network gateway block
10. Key transponder computer
11. Body electrical control unit
12. Distribution block
13. The engine control unit
14. Air conditioning control unit (with navigation)
15. Gear selector lock block
16. Central airbag unit
17. Key transponder amplifier

Fuse box

It is located at the bottom of the dashboard.

Diagram

Circuits protected

1	7.5A IGN – 2001-2003: Instrument Cluster, SRS Airbag System
10A IGN – 2004-2007: Instrument Cluster, SRS Airbag System, Multiport Fuel Injection System / Sequential Multiport Fuel Injection System, Front Passenger Classification System
2	7,5A RADIO NO.2 – Audio system, gear selector lock, navigation, rear passenger entertainment system, air conditioning, body ECU
3	15A CIG – Cigarette lighter
4	20A D RR DOOR – 2001-2003: Window Regulator
20A D RR DOOR – 2004-2007: Window Regulator
5	15A PWR OUTLET – 2001-2003: Sockets
15A PWR OUTLET – 2004-2007: Sockets
6	10A FR FOG – 2001-2003: Front fog light
20A FR FOG – 2004-2007: Front fog light
7	15A SRS-IG – 2001-2003: SRS Airbag System
8	15A ECU-IG – 2001-2003: Sunroof, ABS, VSC, gear selector lock, charging system, cruise control, hazard warning lights, starting system
10A ECU-IG – 2004-2007: Sunroof, ABS, VSC, gear selector lock, charging system, starting system
9	25A WIPER – Wiper and washer
10	20A P RR DOOR – 2001-2003: Window Regulator
20A P RR DOOR – 2004-2007: Window Regulator
11	25A P FR DOOR – 2001-2003: Window Regulator, Door Lights, Central Locking
25A D FR DOOR – 2004-2007: Window Regulator, Door Lights, Central Locking
12	20A S / ROOF – Hatch
13	15A HEATER – 2001-2003: Air Conditioner, Cooling Fan, Heated Rear Window, Heated Mirrors, Instrument Cluster
10A HEATER – 2004-2007: Air Conditioner, Cooling Fan, Heated Rear Window, Heated Mirrors, Instrument Cluster
14	7.5A IG1 – Reversing lamps, VSC, multiport fuel injection system / sequential multiport fuel injection system, heated mirrors, central locking, navigation, body ECM
15	15A RR WIP – Rear wiper
16	20A STOP – Stop lamps, auxiliary brake light, ABS, VSC, gear selector lock, cruise control, multiport fuel injection system / sequential multiport fuel injection system, trailer lighting, body ECM
17	7,5A OBD – Diagnostic connector
18	15A SEAT HTR – Heated seats
19	15A IG2 – Multiport fuel injection system / sequential multiport fuel injection system, charging system, starting system
20	20A WASHER – Washer, low level indicator of washer fluid
21	7,5A RR FOG – Rear fog light
22	20A FR DEF – Air conditioning, heated mirrors
23	20A D FR DOOR – 2001-2003: Window Regulator, Door Lights
20A D FR DOOR – 2004-2007: Window Regulator, Door Lights, Bodywork ECM
24	10A TAIL – Side light, license plate light, instrument panel light
25	7,5A PANEL – Illumination of the instrument panel, lighting of the trailer
26	40A AM1 – Multiport fuel injection system / sequential multiport fuel injection system
27	30A POWER – Power Seats

Some relays can be attached to the back of the unit.

Scheme

Appointment

• R1 Side light
• R2 Fog light
• R3 Auxiliary relay (ACC)

Diagram

Designation

• R1 Fuel Pump (Circuit Opening)
• R2 Heated seats
• R3 Heated brush rest zone

Additional elements

Diagram

Designation

1. Sunroof control unit
2. Distribution block
3. Rear passenger entertainment control unit (without rear heater)
4. Central locking control unit
5. Rear heater relay
6. Audio amplifier
7. Rear seat entertainment control unit
8. Glass lifters control unit

Блоки в салоне

Расположение

Схема расположения

p, blockquote 6,0,0,0,0 —>

1. Блок управления навигацией
2. Реле отопителя
3. Блок реле
4. Блок предохранителей
5. Реле указателей поворота (аварийная сигнализация)
6. Распределительный блок
7. Блок управления кондиционером (без навигации)
8. Блок управления противоугонной системой
9. Блок сетевого шлюза
10. Компьютер транспондера ключа
11. Блок управления электрооборудованием кузова
12. Распределительный блок
13. Блок управления двигателем
14. Блок управления кондиционером (при наличии навигации)
15. Блок блокировки селектора коробки передач
16. Центральный блок подушек безопасности
17. Усилитель транспондера ключа

Блок предохранителей

Он находится в нижней части панели приборов.

Обозначение

p, blockquote 11,0,0,0,0 —>

1	7,5A IGN — 2001-2003: Комбинация приборов, система подушек безопасности SRS
10A IGN — 2004-2007: Комбинация приборов, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации переднего пассажира
2	7,5A RADIO NO.2 — Аудио система, блокировка селектора коробки передач, навигация, развлекательная система для задних пассажиров, кондиционер, блок управления электрооборудованием кузова
3	15A CIG — Прикуриватель
4	20A D RR DOOR — 2001-2003: Стеклоподъемник
20A D RR DOOR — 2004-2007: Стеклоподъемник
5	15A PWR OUTLET — 2001-2003: Розетки
15A PWR OUTLET — 2004-2007: Розетки
6	10A FR FOG — 2001-2003: Передний противотуманный свет
20A FR FOG — 2004-2007: Передний противотуманный свет
7	15A SRS-IG — 2001-2003: Система подушек безопасности SRS
8	15A ECU-IG — 2001-2003: Люк, ABS, VSC, блокировка селектора коробки передач, система зарядки, круиз-контроль, аварийная сигнализация, система запуска
10A ECU-IG — 2004-2007: Люк, ABS, VSC, блокировка селектора коробки передач, система зарядки, система запуска
9	25A WIPER — Стеклочиститель и омыватель
10	20A P RR DOOR — 2001-2003: Стеклоподъемник
20A P RR DOOR — 2004-2007: Стеклоподъемник
11	25A P FR DOOR — 2001-2003: Стеклоподъемник, освещение в дверях, центральный замок
25A D FR DOOR — 2004-2007: Стеклоподъемник, освещение в дверях, центральный замок
12	20A S/ROOF — Люк
13	15A HEATER — 2001-2003: Кондиционер, вентилятор системы охлаждения, обогрев заднего стекла, обогрев зеркал, комбинация приборов
10A HEATER — 2004-2007: Кондиционер, вентилятор системы охлаждения, обогрев заднего стекла, обогрев зеркал, комбинация приборов
14	7,5A IG1 — Лампы заднего хода, VSC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, обогрев зеркал, центральный замок, навигация, блок управления электрооборудованием кузова
15	15A RR WIP — Задний стеклоочиститель
16	20A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач, круиз-контроль, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, освещение прицепа, блок управления электрооборудованием кузова
17	7,5A OBD — Диагностический разъем
18	15A SEAT HTR — Подогрев сидений
19	15A IG2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, система запуска
20	20A WASHER — Омыватель стекла, индикатор низкого уровня омывающей жидкости
21	7,5A RR FOG — Задний противотуманный свет
22	20A FR DEF — Кондиционер, обогрев зеркал
23	20A D FR DOOR — 2001-2003: Стеклоподъемник, освещение в дверях
20A D FR DOOR — 2004-2007: Стеклоподъемник, освещение в дверях, блок управления электрооборудованием кузова
24	10A TAIL — Габаритный свет, освещение номерного знака, подсветка панели приборов
25	7,5A PANEL — Подсветка панели приборов, освещение прицепа
26	40A AM1 — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
27	30A POWER — Сиденья с электроприводом

С обратной стороны блока могут крепится некоторые реле.

p, blockquote 16,0,0,0,0 —>

R1	Габаритный свет
R2	Противотуманный свет
R3	Вспомогательное реле (ACC)

Блок реле

Расшифровка

p, blockquote 19,1,0,0,0 —>

R1	Топливный насос (Circuit Opening)
R2	Подогрев сидений
R3	Обогрев зоны покоя щеток

Дополнительные элементы

p, blockquote 22,0,0,0,0 —>

1. Блок управления люком
2. Распределительный блок
3. Блок управления развлекательной системой для задних пассажиров (без заднего отопителя)
4. Блок управления центральным замком
5. Реле заднего отопителя
6. Аудио усилитель
7. Блок управления развлекательной системой для задних пассажиров
8. Блок управления стекло подъемниками

Где установлены предохранители во внедорожнике Toyota Highlander

Блок предохранителей в салоне внедорожника Тойота Хайлендер установлен под торпедой слева от руля. Система прячется под чёрной крышкой прямоугольной формы. В Тойота Хайлендер второго поколения блок установлен не очень удачно. Его практически не видно и проще нащупать рукой. Но работать при этом с ним неудобно. Приходится буквально ложиться на пол, чтобы найти нужную пластину, извлечь её, проверить и установить на место. Салонные плавкие пластинки отвечают за работу следующих узлов:

• осветительные приборы;
• системы запуска;
• управление автоматической коробкой переключения передач;
• мультимедийная система;
• подогрев;
• очистители и омыватели;
• система впрыска;
• система блокировки рулевого колеса;
• система ABS;
• система SRS;
• система Entry Start и другие.

Ещё один блок располагается под капотом в моторном отсеке. Место его установки – справа за фарой, в районе блока ABS. Пластинки стоят в пластмассовой прямоугольной коробочке.

Там же, в моторном отсеке, но с другой стороны установлен и второй блок. В нём всего три предохранителя для систем INV-W/P, IGCT №2 и A/C-D.

Обнаружить блоки управления в Тойота Хайлендер несложно. В современных машинах они расположены в местах, к которым просто подобраться и с ними удобно работать

Важно не допускать перегрузки цепи и не выходить за заводские рамки в показателях силы тока при подключении дополнительного оборудования. Если какая-то из систем отказала, не стоит сразу паниковать и считать, что сломался весь узел, замена которого может вылиться в крупную сумму

Достаточно для начала проверить плавкие электропредохранители на целостность. Возможно, случился скачок напряжения. Но поломка может свидетельствовать и о более сложной неисправности. Поэтому выгорание защитной проволоки – это сигнал для проверки системы. Лучше один раз поменять предохранитель и устранить неисправность, чем ездить с каким-то неработающим узлом или вовсе лишиться последнего, проигнорировав проблему.

Здесь все о двигателях для Хайлендер.

Подвеска

Амортизаторы, Стойка амортизатора, Отбойник амортизатора, Пыльник амортизатора, Втулка амортизатора, Задние амортизаторы, Опора амортизатора, Опорный подшипник, Передние амортизаторы, Сайлентблок амортизатора, Пружины, Задние пружины, Опора пружины, Передние пружины, Рычаги подвески, Сайлентблок рычага, Задний рычаг, Болт рычага, Верхний рычаг, Левый рычаг, Нижний рычаг, Передний рычаг, Поперечный рычаг, Правый рычаг, Продольный рычаг, Шаровая опора, Ступица, Подшипник ступицы, Гайка ступицы, Болт ступицы, Задняя ступица, Колпак ступицы, Передняя ступица, Сальник ступицы, Шпилька ступицы, Стабилизатор, Втулки стабилизатора, Стойки стабилизатора, Рессоры, Болт рессоры, Втулка рессоры, Задняя рессора, Кронштейн рессоры, Лист рессоры, Палец рессоры, Передняя рессора, Подушка рессоры, Сайлентблок рессоры, Серьга рессоры, Стремянка рессоры, Пневмоподвеска, Компрессор пневмоподвески, Пневмобаллоны, Блок пневмоподвески, Поворотный кулак, Поворотный подшипник, Цапфа, Шкворень, Задняя балка, Сайлентблок балки, Подрамник, Сайлентблок подрамника, Колесные проставки
