Toyota celica t230 fuse and relay

Passenger compartment

Location

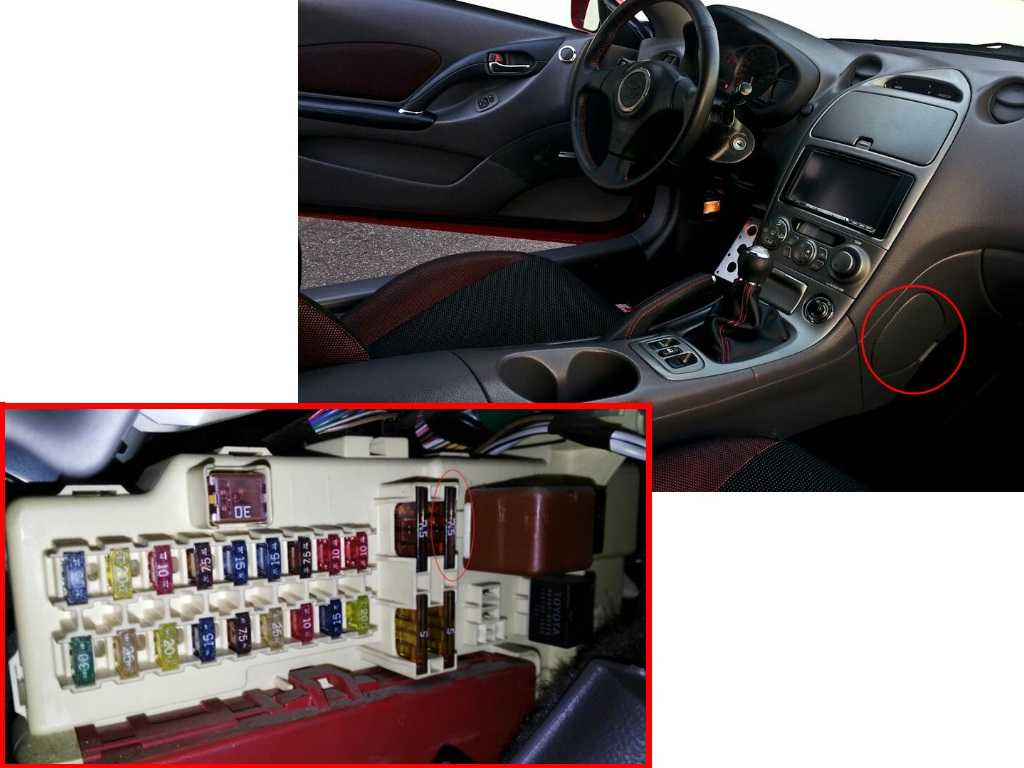

General layout of boxes in the cabin

LHD

RHD

Assignment

1. Rear fog light relay
2. Hazard and turn signal relays
3. Front fog light relay
4. ’02 -’05: Headlamp leveling control unit
5. ’02 -’05: Vehicle stability control unit
6. ’99 -’02 (LHD): ABS Control Unit
7. Air conditioner control unit
8. Fuse box
9. Body ECU
10. ’02 -’05: Heated Seat Relay
11. Airbag control unit
12. Key transponder amplifier
13. ’02 -’05 (Australia): Headlight range control unit ’99 -’02 (RHD): ABS control unit
14. ’02 -’05 (RHD): Headlight range control unit
15. ’02 -’05 (Australia): Cruise Control Unit
16. ’02 -’05 (Australia): Gear selector lock control unit

Fuse box

Diagram

Protected components

1	15A S / ROOF – Sun roof
2	20A FL P / W – Power Windows
3	10A STOP – Stop lamps, ABS, auxiliary brake light, multiport fuel injection system / sequential multiport fuel injection system, automatic transmission control unit, cruise control
4	7,5A SRS-IG – Airbags
5	15A WASHER – Washer of a windshield, washer of a rear window
6	15A RADIO – Audio system
7	7,5A TURN – Direction indicators
8	10A HTR – Air Conditioner
9	10A TAIL – Side light, instrument panel light, license plate light
10	15A CIG – Cigarette lighter
11	25A AM1 – Starting system, fuses: “CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG ”,” TURN “,” HTR “,” WARNING “,” FAN RLY “,” ABS-IG “,” ECU-IG “
12	20A DOOR – Central locking
13	15A FR FOG – Front fog light
14	7,5A OBD – Diagnostic connector
15	25A WIPER – Front wiper
16	10A MIR HTR – Heated mirrors
17	15A RR WIPER – Rear wiper
18	20A FR P / W – Windows
19	30A DEF – Heated rear window
A
1	7,5A MPX-B – Remote door locks control system
2	7,5A RR FOG – Rear fog light
3	7,5A DOME – Clock, interior lighting
4	7,5A ECU-B – Air conditioning, instrument clu
B
1	5A WARNING – Charging system, instrument cluster
2	5A ECU-IG – Cruise control
3	5A ABS-IG – ABS
4	5A FAN RLY – Engine cooling fan
C
1	7,5A PANEL 1 – Glove box lighting, instrument panel illumination
2	7,5A PANEL 2 – Front fog light, instrument cluster illumination
3	7,5A ECU-ACC – Clock, audio system, mirror control unit, antenna
4	–
D
1	5A BK / UP LP – Reversing lamps
2	5A DEF RLY – Heated rear window, heated mirrors
3	5A BODY ECU-IG – Multiplex unit
4	5A TENS RDC – Automatic transmission control unit, gear selector lock, sunroof, aerial
Relay
R1	Ignition (IG1)
R2	Side light (TAIL)
R3	Heated mirrors (MIR HTR) / heater
R4	Heated rear window (DEF)

Зачем заменять предохранитель стартера в вашей Toyota Yaris?

. Итак, начнем нашу статью с мотивы замены предохранителя стартера на Toyota Yaris. Замена предохранителя — не особо сложная операция, но когда вы касаетесь электричества вашего автомобиля, лучше принять некоторые меры безопасности. Вот почему лучше всего убедиться в преимуществах этой операции, прежде чем делать это. В большинстве случаев вы попытаетесь узнать где предохранитель стартера на твоей Тойоте Ярис есть, когда у вашей машины проблемы с запуском. Независимо от того, не запускается ли он вообще, или, если он не запускается, вы можете проверить блок предохранителей. Прежде чем это сделать, проверьте аккумулятор, чтобы убедиться, что проблема не в нем. Кроме того, вам следует попробовать проверить контактор вашего автомобиля , потому что это также может быть причиной проблем со стартером вашей Toyota Yaris. Наконец, последняя возможность, посмотрите на электрическое реле если проблема не в этом. Если, несмотря на эти проверки, вам все равно нужно знать где предохранитель стартера на Тойоте Ярис есть, переходите к следующему разделу.

Не горит ближний марк 2 110

автомобили Toyota Mark 2 (110 кузов), Toyota Mark 2 Blit и Toyota Verossa 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Расположение компонентов под капотом марк 2.

1 — датчик системы SRS (передний правый), 2 — датчик системы SRS (передний левый), 3 — блок реле и предохраните лей в моторном отсеке, 4 — блок реле и предохранителей в моторном отсеке №2, 5 — электронный блок управления двигателем.

Блок предохранителей и реле в моторном отсеке.

На изображении выше цифра 3.

Блок предохранителей и реле №2 под капотом.

На изображении цифра 4

В данном блоке установлены реле:

• реле обогревателя заднего стекла
• реле вентилятора
• реле топливного насоса
• реле звукового сигнала
• реле кондиционера
• реле обогреватель зеркал

Блок предохранителей и реле в салоне тойота марк 2.

Расположение компонентов в салоне.

1 — электронный блок yпpaвления АКПП (модели с 10.2002 г.), 2 — датчик ускорения (передний левый 3 — электронный блок навигационной системы, 4 — маршрутизатор, 5 — центральный монтажный блок, 6 — блок электрооборудования шасси, 7 — электронный блок системы TEMS, 8 — монтажный блок со стороны пассажира, 9 — усилитель транспондера, 10 — зуммер системы курсовой устойчивости (VSC), 11 — электронный блок управления SRS, 12 — монтажный блок со стороны водителя, 13 — электронный блок управления блокировкой селектора, 14 — датчик замедления (4WD), 15 — датчик замедления датчик бокового перемещения (с VSC).

Расположения блока предохранителей со стороны водителя.

CORNERING LAMP 5Алампы освещения при повороте

STARTER 5Асистема запускасистема управления двигателем

GAUGE 5Асистема зарядкисистема управления двигателем система электронного управления АКПП

IG1 7,5 Аэлектропривод вентиляторов

BACK-UP 7,5A

система зарядкисистема управления двигателем (модели с двигателем 1JZ-GTE)система электронного управления АКППкомбинация приборовсистема поддержания скоростифонари заднего хода

IGN 10Асистема управления двигателемсистема электронного управления АКППсистема SRSсистема иммобилайзерасистема поддержания скорости

REAR WIPER 10Аочиститель и омыватель заднего стекла

WASHER 15Аочиститель и омыватель лобового стеклаочиститель и омыватель заднего стекла

ECU-IG 15Аантиблокировочная система тормозов (модели 2WD без TRC и без VSC)антиблокировочная система тормозов (модели 4WD)антиблокировочная система тормозов (модели с TRC и с VSC)система SRS -TEMSусилитель рулевого управленияблокировка переключениясистема MULTIPLEXэлектропривод стеклоподъемниковэлектропривод люкасистема предупреждения об оставленном в замке зажигания ключесистема предупреждения о непристегнутом ремне безопас­ности и ослабления натяжениясистема автоматического управления освещениемлампы освещения салонакондиционер с автоматическим управлениемочиститель воздуха (верхний)система парковки (седан, модели выпуска с 10.2002 г.)аудиосистема (модели выпуска с 12.2003)

STOP 15Астоп-сигналы

CIG 15Априкуривательразъем для подключения допол­нительного оборудования (универсал)

D FRONT POWER WINDOW 20AЭлектропривод стеклоподъемни­ков (модели выпуска до 05.2003 г.)

IG2 20Асистема зажиганиясистема управления двигателем (модели с двигателем 1G-FE)система управления двигателем (модели с двигателем 1JZ-GE) .система управления двигателем (модели с двигателем 1JZ-GTE)

WIPER 20Аочиститель и омыватель лобово­го стекла

D POWER SEAT 30Аэлектропривод сиденья водителя

Расположения блока предохранителей со стороны пассажира.

• Как снять корректор с фары рено меган 2

• Какие фары подходят на тойота карина

• Замена лампы габаритных огней митсубиси асх

• Опель астра h чистка фар

• Как правильно установить противотуманные фары на ваз 2105

Engine compartment

Location

General arrangement of boxes under the hood

Designation

1. Fuse box
2. Relay box No. 1
3. ’02 -’05: Air pump relay
4. ’02 -’05: Headlamp Washer Relay
5. Engine control unit (M / T) or engine and transmission control unit (A / T)
6. ’02 -’05: ABS & TRC & VSC (with VSC) / ’02 -’05: Vehicle stability control unit (without VSC)
7. ’02 -’05: Relay Box # 2

Fuse box


Diagram

Appointment

1	20A S-HTR – ’02 -’05: Heated seats
15A AUTO ANTENNA – USA: Antenna
2	10A HEAD LH UPR – High beam left
3	20A HEAD RH UPR – High beam right (HEAD RH UPR DRL NO.2)
4	7,5A HEAD LVL – Daytime running lights, headlight range control
7,5A DRL NO.3 – Daytime running lights
5	10A HEAD RH LWR – ’99 -’02: Low beam right
15A HEAD RH LWR – ’02 -’05: Low beam right
6	10A HEAD LH LWR – ’99 -’02: Low beam left
15A HEAD LH LWR – ’02 -’05: Low beam left
7	25A ABS NO.2 – ABS
8	–
9	–
10	10A HORN – Sound signal
11	7,5A ALT-S – Charging system
12	–
13	10A EFI NO.1 – Multiport fuel injection system / sequential multiport fuel injection system
7,5A EFI NO.1 – Multiport fuel injection system / sequential multiport fuel injection system
14	25A DCC – Fuses: “RADIO”, “DOME”, “MPX-B”, “ECU-B”
15	–
16	7,5A EFI NO.2 – Multiport fuel injection system / sequential multiport fuel injection system
10A EFI NO.2 – Multiport fuel injection system / sequential multiport fuel injection system
17	20A EFI – Multiport fuel injection system / sequential multiport fuel injection system, fuses: “EFI NO.1”, “EFI NO.2”
15A EFI – Europe 2ZZ-GE: Multiport fuel injection system / sequential multiport fuel injection system, fuses: “EFI NO.1”, “EFI NO.2”
18	7,5A ST – Starting system, multiport fuel injection system / sequential multiport fuel injection system
19	7,5A AM2 – Starting system
20	15A IG2 – Starting system, multiport fuel injection system / sequential multiport fuel injection system
21	15A HAZ – Hazard warning system and direction indicators
10A HAZ – Australia, USA: Hazard warning and direction indicators
22	50A HTR – Air conditioner / heater
23	30A RDI – Engine cooling fan
24	40A ABS NO.1 – ’99 -’02: ABS
50A ABS NO.1 – ’02 -’05: ABS
25	30A CDS – Engine cooling fan
26	40A MAIN – Starting system, daytime running lights, fuse: “ST”
50A MAIN – Europe 2ZZ-GE: Starting system, daytime running lights, fuse: “ST”
27	120A ALT – Cooling system, engine cooling fan, starting system, heated rear window, side light, fuses: “ABS NO.1”, “ABS NO.2”, “HTR”, “FR P / W”, “FL P / W ”,” DOOR “,” OBD “,” STOP “,” S / ROOF “,” MIR HTR “,” FR FOG “,” AM1 “
Relay
R1	Sound signal
R2	Headlights (HEAD)
R3	Fuel pump (C / OPN))
R4	Engine control unit (EFI)
R5	Engine cooling fan (FAN NO.1)
R6	Ignition (IG2)
R7	Engine cooling fan (FAN NO.2)
R8	Engine cooling fan (FAN NO.3)
R9	Air conditioner compressor clutch (MG / C)

Relay box

Diagram

1999-2002

2002 – 2006

Decoding

• 28 – 10A ETCS – THROTTLE BODY
• 29 – 50A A-PMP – Air Pump
• 30 – 30 / 50A CLN H-LP – Headlight washers
• R10 – Starter (ST)
• R11 – Heater (HTR)
• R12 – ABS (ABS SOL)
• R13 – Motor ABS (ABS MTR)

Relay box 1

Diagram

Assignment

• 1 10A HEAD LH UPR – High beam left
• 2 10А HEAD RH UPR – High beam right, daytime running lights
• R1 – Daytime running lights
• R2 – Daytime running lights
• R3 – Daytime running lights (DRL NO.2 DIMMER)

Diagram

2002 – 2005

Appointment

• 1 10А – VSC
• R1 – VSC MTR
• R2 – MTR CUT
• R3 – VSC SOL

If you find a mistake or have something to add – write in the comments.
