Тойота королла 110 кузов

Предохранители и реле расположенные в салоне

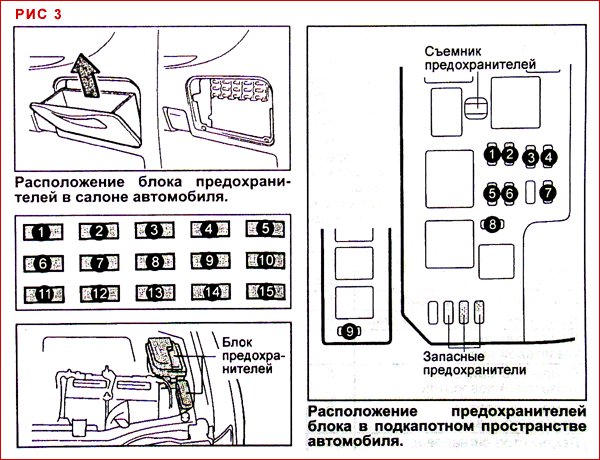

Основной блок предохранителей в салоне (на рис. № 6), находится ниже руля, ближе к двери (для моделей с левым рулем). Открываем панель, представляющую из себя пенал для мелочей и бумажек. Снимаем её, потянув вверх и на себя. Под ней находится блок предохранителей:

1. TURN (7.5A) — указатели поворотов и аварийная сигнализация
2. резерв
3. GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
4. WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
5. I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
6. ECU-IG (10A) — система впрыска топлива
7. IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
8. STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
9. TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
10. Резерв
11. Резерв
12. OBD (7.5A) — система диагностики OBD-2
13. ECU-B (7.5A) — система подушек безопасности, задние противотуманки
14. ST (5A) — система запуска
15. D/L (30A) — центральный замок
16. FOG (15A) — противотуманные фары
17. S-HTR (15A) — (Seat Heater) подогрев сидений
18. резерв
19. CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
20. DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
21. Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка

Этот же блок с обратной стороны:

A — реле обогревателя заднего стекла B — реле габаритов C — интегрированное реле

Предохранители для Тойота Королла: их блоки, где находятся

Все электрические цепи автомобиля защищены плавкими предохранителями, их ещё называют защитными устройствами или защитными вставками, а также автоматическими выключателями, которые установлены в два блока. Эти узлы устанавливают в разных местах автомобиля Тойота Королла.

При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.

Центральный блок находится под панелью приборов автомобиля. Он располагается на стенке. Его закрывают легко снимаемой декоративной панелью. Второй блок располагают в моторном отсеке. Для моделей Тойота, у которых установлен кондиционер, его расположение несколько иное, он находится рядом с аккумуляторной батареей.

Что свидетельствует о выходе из строя предохранителя

В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.

Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.

При отказе в работе какого-либо элемента электрической цепи или целого электронного устройства первым делом необходимо проверить защиту этого узла.

Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.

О видах плавких вставок

Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С.

Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе.

Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.

Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.

Инструкция по замене предохранителей

Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить. Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.

Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.

Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla. При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим – возможен выход из строя электронного блока или возгорание проводки.

Автомобили Toyota Corolla E120-E130 имеют в цепях электрооборудования 5 узлов с защитными приборами и реле. Два блока расположены в салоне машины, а три в моторном отсеке.

Где найти реле бензонасоса в моторном отсеке?

Реле бензонасоса в Toyota Corolla 110 кузов находится в моторном отсеке автомобиля. Оно устанавливается на блоке предохранителей и реле, которые расположены под капотом автомобиля.

Чтобы найти реле бензонасоса в моторном отсеке Toyota Corolla 110 кузов, следуйте следующим шагам:

1. Откройте капот автомобиля и зафиксируйте его в открытом положении.
2. Найдите блок предохранителей и реле, который находится справа от двигателя.
3. Откройте крышку блока предохранителей и реле, сняв фиксаторы или открутив крепежные винты.
4. Внимательно изучите этикетку на крышке блока предохранителей и реле, чтобы найти нужное реле бензонасоса. Обычно оно обозначено как «EFI» или «FUEL PUMP».

Если вы не можете найти реле бензонасоса, рекомендуется обратиться к руководству по эксплуатации вашего автомобиля или обратиться к специалистам в автосервисе.

Помните, что работа с электрическими компонентами автомобиля требует осторожности, поэтому перед выполнением каких-либо действий убедитесь, что зажигание автомобиля выключено и отсоединена от аккумулятора

Блоки в салоне

Схема расположения

Общее описание

1. Блок предохранителей / Интегрированное реле
2. Распределительный блок
3. Блок реле №1
4. Реле противотуманного света
5. Блок управления ABS
6. Компьютер транспондера ключа
7. Распределительный блок
8. LHD: Усилитель кондиционера
9. Реле дневных ходовых огней
10. Ресивер центрального замка
11. Блок реле №2
12. Блок управления O/D
13. 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Блок управления двигателем 2C: Таймер подогревателя двигателя
14. Центральный блок подушек безопасности
15. RHD: Усилитель кондиционера (механический кондиционер)
16. RHD: Усилитель кондиционера (автоматический кондиционер)
17. RHD: Реле центрального замка
18. RHD: Блок управления блокировкой селектора коробки передач

Блок предохранителей

Находится в нижней части панели приборов, за перчаточным ящиком.

Пример обозначения с крышки

p, blockquote 12,0,0,0,0 —>

1	7,5A TURN — Указатели поворота, аварийная сигнализация
2	—
3	10A GAUGE — Комбинация приборов, лампы заднего хода, кондиционер, стекло подъемники, обогрев заднего стекла, центральный замок
4	20А WIP — Стеклоочиститель и омыватель
5	10А DEFI I/UP — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, M−HTR — блок управления зеркалами
6	10А ECU-IG — Система запуска, вентилятор системы охлаждения, блокировка селектора коробки передач, ABS, круиз-контроль
7	7,5А IGN — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, подушки безопасности, преднатяжители ремней безопасности
8	15А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач
9	15А TAIL — Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация
10	—
11	—
12	7,5А OBD — Диагностический разъем
13	5/7,5А Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет
14	5А ST — Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15	30А D/L — Центральный замок
16	15А FOG — Противотуманный свет
17	15А S-HTR — Подогрев сидений
18	—
19	15А CIG — Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, пред натяжители ремней безопасности, блокировка селектора коробки передач
20	—
21	Предохранитель: «DOME»
22	30/40А DEF — Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR”
23	30A POWER — Стекло подъемники, люк
24	Перемычка

С обратной стороны блока крепятся некоторые реле.

Обозначение

p, blockquote 17,0,0,0,0 —>

• A — Реле обогревателя заднего стекла (DEF)
• B — Реле габаритов (TAIL)
• C — Интегрированное реле

Блок реле №1

Расшифровка

p, blockquote 20,0,0,0,0 —>

R1	Указатели поворота (аварийная сигнализация)
R2	Топливный насос (C/OPN)
R3	Стекло подъёмники (P/W)

p, blockquote 23,0,0,0,0 —>

1. 15А А/С — Кондиционер, вентилятор системы охлаждения
2. 40А HEATER — Кондиционер / отопитель, предохранитель: ”A/C”
3. R1 — Реле отопителя (HTR)

Где эти детали находятся

Новички, которые недавно приобрели Тойоту Королла, часто не знают, где же стоит предохранитель, который отвечает за ту или иную цепь. Всего мест, где эти блоки могут располагаться – пять.

1. слева под моторным пространством;
2. в салоне под рулевым устройством слева от водителя;
3. под приборной панелью справа;
4. под капотом. Этот блок имеется не на всех модификациях машин от производителя Тойоты;
5. еще один блок отвечает за ABS транспортного средства. Он также доступен не на всех моделях машин.

Теперь необходимо научиться читать схемы и понять, который их предохранителей за что отвечает.

Блок 1

К первому блоку относятся те плавкие элементы, которые находятся рядом с радиатором под капотом.

В таблице указано наименование контакта и сила тока. Все предохранители читаются слева направо.

За что отвечает (обозначение)	Сила тока (А)
Усилитель руля электрический (a)	50
Фары (b)	40
Управление мотором (c)	50
Зарядка и обогреватель заднего окна (d)	100
Омыватель фар (e)	30
Вентилятор системы охлаждения (f)	30
ABS #1(g)	30
ABS #2 (h)	40
Правые фары (1)	15
Левые фары (2)	15
Сигнал (3)	10
Поворотники и аварийка (4)	10
Зарядка (5)	5
Резерв (6)
Индикация режима работа автомата (7)	15
Кондиционер, магнитола, центральный замок (8)	15
Замок зажигания АМ2 (9)	30

С 10 номера по 13 предохранители остаются резервными.

Блок 2 и 3

Теперь предстоит разобраться с блоками, которые находятся в салонном пространстве Тойота Королла.

Обозначения контактов слева от водителя. С 1 по 3 – это резервные устройства.

За что отвечает (обозначение)	Сила тока (А)
Обогреватель топлива (4)	25
Прикуриватель и аудиосистема, управление зеркалами заднего вида (5)	15
SRS, системы впрыска горючего, стартера и зарядки (6)	15
Антизапотеватель внешних зеркал (7)	10
Система впрыска горючего, различные счетчики (8)	7,5
Антиблокировка колес, кондиционер, контроль стабильности на трассе (9)	10
CIG (10)	25
Задние фары, подсветка номера, передние противотуманки, обогреватели сидений (11)	15
Электропривод окна (12)	20
Стопари, блокировка передач (13)	15
Противотуманки спереди (14)	15
Запор электропривода дверей (15)	25
Резерв (16)
Кондиционер (17)	10
Система бортовой диагностики	7,5
Сигнал заднего хода, световой индикатор-напоминалка о не надетом ремне безопасности пассажира, система повышения передачи КПП (19)	10
Обогрев сидений (20)	15
Дворники и омыватели стекла (21)	15
Вентилятор охлаждения, дворники передних фар, электропривод дверей (22)	10
Дворники и омыватели ветрового стекла (23)	25
M-HTR\DEF I-UPM (24)	40
Система электролюка (25)	30
А/С (26)	40

Таблица для блока, который находится справа от водителя.

За что отвечает реле	Расположение
Система управления холостого хода	А
Противотуманки	B
Дополнительные устройства	C
Отопитель	D

Остальные блоки установлены не на всех модификациях. Поэтому подробнее о них можно узнать в инструкции по эксплуатации к машине. В ней описано подробно роль каждой детали плавких элементов.

Блоки под капотом

Схема расположения

p, blockquote 24,0,0,0,0 —>

Обозначение

p, blockquote 25,0,0,0,0 —>

1. Реле свечей накала
2. Блок предохранителей и реле
3. Блок реле №1
4. Реле очистителей фар
5. Блок реле №2

Блок предохранителей и реле

Расположен в левой части подкапотного пространства рядом со стойкой.

p, blockquote 26,0,0,0,0 —>

Фото — пример и схема с крышки блока

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Схема

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Назначение предохранителей

p, blockquote 31,0,0,1,0 —>

1	5А ALT-S — Система зарядки
2	10А HEAD (RH-UPR) — Правая фара (DRL — дневные ходовые огни)
3	15А EFI — 4A-FE, 5A-FE, 7A-FE, 4E-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15А F-HTR — 2C-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
4	10А HORN — Звуковой сигнал, противоугонная система
5	10А HAZARD — Аварийная сигнализация, указатели поворота
6	15А AM2 — Система запуска, предохранители: ”ST”, ”IGN”
7	—
8	10А HEAD (LH-UPR) — Левая фара (DRL — дневные ходовые огни)
9	15А DOME — Аудиосистема, освещение салона, персональное освещение, освещение багажного отсека, часы, дневные ходовые огни, противоугонная система
10	—
11	—
12	—
13	—
14	50А AM1 — Предохранители: ”CIG”, ”TURN”, ”GAUGE”, ”ECU−IG”, ”WIP”
15	30А FAN — Вентилятор системы охлаждения
30А RDI — Вентилятор системы охлаждения
16	40А MAIN — Система запуска, предохранители: ”HEAD (LH) или HEAD (LH−UPR), ”HEAD (RH) или HEAD (RH−UPR), ”HEAD LH−Lo” и ”HEAD RH−LO»
17	100А ALT — Предохранители: ”RDI”, ”CDS”, ”AM1”, ”POWER”, ”D/L”, ”TAIL”, OBD, ”FOG”, ”ECU−B”, ”STOP”, ”DEF”, ”HTR”
18	50А ABS — АБС

Расшифровка реле

p, blockquote 32,0,0,0,0 —>

R1	Блок управления двигателем (ENGINE MAIN)
R2	4A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI) 2C-E: Подогрев топлива (F-HTR)
R3	Фары (HEAD)
R4	Стартер (ST)
R5	Звуковой сигнал
R6	Вентилятор системы охлаждения (FAN NO.1)

Блок реле №1

Схема

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

Описание

p, blockquote 35,0,0,0,0 —>

1	30А CDS — Вентилятор системы охлаждения
2	10А HEAD (LH-LWR) — с DRL: Левая фара (DRL — дневные ходовые огни)
3	15А HEAD (RH-LWR) — с DRL: Правая фара
4	7,5А DRL — Дневные ходовые огни
R1	Dimmer
R2	Вентилятор системы охлаждения (A.C FAN NO.2)
R3	Вентилятор системы охлаждения (A.C FAN NO.2)
R4	Муфта компрессора кондиционера (A.C MG)

Блок реле №2

Фото — пример расположения

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

Схема

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

Назначение

p, blockquote 40,0,0,0,0 —>

R1	Клапан ABS (ABS SOL)
R2	Насос ABS (ABS MTR)

p, blockquote 41,0,0,0,0 —> p, blockquote 42,0,0,0,1 —>

Знаете как сделать данный материал лучше — мы будем рады Вашим комментария.

Источник

Блоки в салоне

Схема расположения

Общее описание

1. Блок предохранителей / Интегрированное реле
2. Распределительный блок
3. Блок реле №1
4. Реле противотуманного света
5. Блок управления ABS
6. Компьютер транспондера ключа
7. Распределительный блок
8. LHD: Усилитель кондиционера
9. Реле дневных ходовых огней
10. Ресивер центрального замка
11. Блок реле №2
12. Блок управления O/D
13. 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Блок управления двигателем 2C: Таймер подогревателя двигателя
14. Центральный блок подушек безопасности
15. RHD: Усилитель кондиционера (механический кондиционер)
16. RHD: Усилитель кондиционера (автоматический кондиционер)
17. RHD: Реле центрального замка
18. RHD: Блок управления блокировкой селектора коробки передач

Блок предохранителей

Находится в нижней части панели приборов, за перчаточным ящиком.

Пример обозначения с крышки

p, blockquote 12,0,0,0,0 —>

1	7,5A TURN — Указатели поворота, аварийная сигнализация
2	—
3	10A GAUGE — Комбинация приборов, лампы заднего хода, кондиционер, стекло подъемники, обогрев заднего стекла, центральный замок
4	20А WIP — Стеклоочиститель и омыватель
5	10А DEFI I/UP — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, M−HTR — блок управления зеркалами
6	10А ECU-IG — Система запуска, вентилятор системы охлаждения, блокировка селектора коробки передач, ABS, круиз-контроль
7	7,5А IGN — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, подушки безопасности, преднатяжители ремней безопасности
8	15А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач
9	15А TAIL — Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация
10	—
11	—
12	7,5А OBD — Диагностический разъем
13	5/7,5А Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет
14	5А ST — Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15	30А D/L — Центральный замок
16	15А FOG — Противотуманный свет
17	15А S-HTR — Подогрев сидений
18	—
19	15А CIG — Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, пред натяжители ремней безопасности, блокировка селектора коробки передач
20	—
21	Предохранитель: «DOME»
22	30/40А DEF — Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR”
23	30A POWER — Стекло подъемники, люк
24	Перемычка

С обратной стороны блока крепятся некоторые реле.

Обозначение

p, blockquote 17,0,0,0,0 —>

• A — Реле обогревателя заднего стекла (DEF)
• B — Реле габаритов (TAIL)
• C — Интегрированное реле

Блок реле №1

Расшифровка

p, blockquote 20,0,0,0,0 —>

R1	Указатели поворота (аварийная сигнализация)
R2	Топливный насос (C/OPN)
R3	Стекло подъёмники (P/W)

p, blockquote 23,0,0,0,0 —>

1. 15А А/С — Кондиционер, вентилятор системы охлаждения
2. 40А HEATER — Кондиционер / отопитель, предохранитель: ”A/C”
3. R1 — Реле отопителя (HTR)

Значения некоторых предохранителей

Некоторые обозначения непонятны для автовладельца в виду сокращений и аббревиатур. Вот расшифровки их:

• DOME – контакт постоянного плюса питания аудиоплеера и часов. При сгорании гаснут часы и не играет проигрыватель;
• HAZ-HORN – плавкий элемент защиты клаксона. При сгорании не работает сигнальная система;
• Fan 30 A – контакт вентилятора обдува системы охлаждения двигателя. Если автовладелец заметил перегрев мотора, то нужно проверить антифриз в первую очередь, а затем поменять предохранитель;
• ALT-S – плавкий контакт для защиты генератора. При сгорании плавкого элемента, на приборной панели горит значок аккумуляторной батареи;
• EFI- F. HTR – питание ЭБУ двигателя. Если сгорает эта деталь, то автомобиль не заведется, хотя остальные системы будут в порядке и показывать отличное состояние.

Более подробные разъяснения даст инструкция по эксплуатации к различным модификациям транспортного средства Тойота Королла.

Что свидетельствует о выходе из строя предохранителя

В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.

Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.

Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.

ЧИТАТЬ ДАЛЕЕ: Как поменять лампочку ближнего света на Тойота Королла

Где Находятся Предохранители На Тойоте Карина

Сборник электросхем для неких моделей автомобилей Тойота. Приводятся схемы систем отопления, кондиционирования, контрольных устройств. Схемы проводки систем запуска, управления и зажигания, а так-же систем отопления и кондиционирования, система заряда тойота ланд крузер. В завершение статьи несколько электросхем от тойота карина.

Проверка предохранителей на авто без их извлечения

Система запуска, управления и зажигания автомобиля тойота

• Предохранитель зажигания
• Предохранитель бухгалтерской системы впрыска
• Главное реле бухгалтерской системы впрыска
• Форсунки
• Реле топливного насоса
• Измеритель скорости потока
• Датчик рециркуляции
• датчик темп. воды
• датчик поворота дроссельной заслонки
• Датчик кислорода
• Датчик кислорода
• Диагностический разъем
• EFI ECU
• Обмотка клапана автоматической регулировки холостого хода
• Контрольная лампа проверки мотора (на композиции устройств)
• Датчик скорости
• Контактный датчик температуры воды
• Диагностический разъем
• Катушка зажигания и блок зажигания
• аспределитель зажигания.

Электросхема отопления и кондиционирования, система заряда АКБ

Перед выполнением работ с электрическим оборудованием автомобиля тойота отключайте массу от батареи аккумуляторной. На неких автомобилях это следует делать, только убедившись в таком разрезе, что вы понимаете шифр для раскодировки магнитолы. Загодя до того как находить неисправность по схемам удостоверьтесь в целостности предохранителей и степень заряда батареи аккумуляторной. Разъемы отсоединяйте держа их за корпус , а не за провода. Приступайте к ремонту только при наличии всех нужных схем и инструментов.

Кузов E100. Описание назначений предохранителей

Королловод

Вот бывает так, что какая-то часть электрики перестает работать и начинаешь всю толпу предохранителей перебирать. Чтоб облегчить поиск неисправности я постараюсь описать их назначение доступным языком и с картинками. Описывать буду свой кузов 101, трехдверку с двигателем 4E-FE поколения 95-97. Поехали.

Всё электричество добывается в машине из аккумулятора и подзаряжающего его генератора. Это добытое электричество питает все цепи потребителей через предохранители. Предохранители в своей основной массе сгруппированы в машине в двух местах, в подкапотном пространстве рядом с воздушным фильтром и в блоке предохранителей в салоне автомобиля внизу у основания водительской двери.

Теперь краткое описание:

DOME — предохранитель постоянного плюса питания мафона и часов. Служит для подпитки штатных часов и работы дежурного режима мафона. Если он сгорит, то мафон и часы не будутработать.

HAZ-HORN — предохранитель клаксона.

FAN 30A — предохранитель вентилятора обдува радиатора. Если поползла стрелка температуры, первым делом смотрят на уровень антифриза, затем на этот предохранитель а потом уж грешат на термостат.

ALT-S — предохранитель регулятора напряжения генератора. Если предохранитель сгорает, то генератор не работает и светится значек батареи на панели приборов.

EFI. F-HTR — предохранитель питания компьютера двигателя. При его неисправности стартер крутит, но двигатель не заводится. Этим предохранителем сбрасывают показания лампочки диагностики CHECK.

AM1 40А — питание цепей замка зажигания. Пусковое реле стартера тоже запитано через этот предохранитель, то есть, если этот предохранитель сгорит, то стартер работать не будет.

AM2 30А — питание цепей замка зажигания. Питает форсунки, главное реле системы впрыска топлива и узел зажигания. При его неисправности стартер крутит, но двигатель не заводится.

Теперь про панель предохранителей в салоне.

Предохранители спрятаны под крышкой, на крышке есть краткое описание. Все предохранители здесь слаботочные и одного типа корпуса номиналом от 7,5 до 20 Ампер.

Источник статьи: http://corolla.ru/index.php?threads/%D0%9A%D1%83%D0%B7%D0%BE%D0%B2-e100-%D0%9E%D0%BF%D0%B8%D1%81%D0%B0%D0%BD%D0%B8%D0%B5-%D0%BD%D0%B0%D0%B7%D0%BD%D0%B0%D1%87%D0%B5%D0%BD%D0%B8%D0%B9-%D0%BF%D1%80%D0%B5%D0%B4%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D0%B5%D0%B9.2218/

Как узнать о поломке

Основное предназначение предохранителей toyota corolla – защищать цепь, на которой они установлены и за которую отвечают, в том числе и прикуривателя. Каждый предохранитель, который входит в блок имеет на своей панели специальное обозначение, указывающее на эту цепь. Таким образом, расположение информации на нем, помогает во время ремонта.

Блок Тойота Корола состоит из трех типов миниатюрных деталей. Эти небольшие по размеру предохранители имеют в своей конструкции контакты, выполненные в виде пластин. Они легко снимаются и могут быть заменены на новые без использования дополнительного оборудования. Все работа производится на toyota corolla вручную.

Первое, на что необходимо обратить внимание, когда перестает нормально функционировать блок или один из элементов электрического оснащения Тойота Корола – предохранитель. Именно его поломка зачастую становится причиной неисправности автомобиля

Чтобы узнать, в каком состоянии находится блок toyota corolla, достаточно просто присмотреться к соединительной проволоке на детали. Сделать это можно прямо через пластиковый корпус, который прозрачный

Иногда стоит обратить внимание и на целостность самого корпуса

Как достать реле бензонасоса в Toyota Corolla 110 кузов?

Реле бензонасоса в Toyota Corolla 110 кузов находится в подкапотном пространстве автомобиля. Для его доступа и замены потребуется выполнить несколько шагов:

1. Откройте капот автомобиля и убедитесь, что двигатель охладился.
2. Найдите блок предохранителей и реле, обычно он расположен с левой стороны двигателя.
3. Внимательно изучите маркировку на крышке блока предохранителей и реле, чтобы определить точное местоположение реле бензонасоса.
4. Снимите крышку блока предохранителей и реле, при необходимости используя отвертку или ключ.
5. Найдите реле бензонасоса внутри блока и аккуратно отсоедините его разъем.
6. Аккуратно вытащите реле из блока предохранителей и реле, при необходимости придерживая его другой рукой.

Обратите внимание, что процесс может незначительно отличаться в зависимости от конкретной модели Toyota Corolla 110 кузов и года выпуска. Поэтому рекомендуется обратиться к руководству по эксплуатации или проконсультироваться с квалифицированным автомехаником, чтобы получить более точные инструкции для вашего конкретного автомобиля

После того, как вы сняли реле бензонасоса, вы можете заменить его, если оно неисправно, или проверить его работоспособность с помощью тестера реле. Перед установкой нового реле убедитесь, что разъемы чистые и не повреждены, и правильно соответствуют разъему на новом реле.

Важно помнить, что работа с электрическими компонентами автомобиля требует осторожности и должна выполняться только при выключенном зажигании. Если вы не уверены в своих навыках или опыте, лучше обратиться к специалисту

Замена предохранителей

Перед проведением профилактики подготавливаем:

• Комплект новых предохранителей ножевого типа;
• Отвертку;
• Дополнительное освещение;
• Трещотка, головка на «10» для демонтажа блока в сборе;
• Пластиковый пинцет для извлечения модулей.

Последовательность действий при самостоятельной замене модулей в салоне Мерседес Спринтер:

• Открываем водительскую дверь, фиксируем машину на стояночный тормоз, выключаем зажигание;
• Под рулевым колесом расположен монтажный блок. Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль по порядковому номеру;
• На штатное место вставляем новый предохранитель, закрываем крышку.

При возникновении необходимости установки блока в сборе, необходимо дополнительно выкрутить два фиксатора отверткой, отсоединить колодки с проводами, после чего извлечь плату, заменить новой. Чтобы установить новые модули на печной отопитель нужно сдвинуть водительское сиденье назад до упора. В полости основы кресла установлен монтажный блок с модулями для печного отопителя.

Аккуратно отщелкиваем крышку, отыскиваем модуль по порядковому номеру, извлекаем его. На место неисправного вставляем новый, закрываем крышку вновь, регулируем сиденье.

В отличие от предохранителей, реле – прерыватели имеют больший срок службы, подлежат замене реже. В основном, после аварий, столкновения, при механическом повреждении.

Проверяйте монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте скопление конденсата в корпусе.

Как заменить поврежденный предохранитель?

Узнать о подробностях проверки и замены предохранителей Toyota Corona/Caldina можно из специальной инструкции, подготовленной производителем

Обратите внимание на иллюстрации и табличные данные. Они очень важны для того, чтобы не ошибиться во время снятия и установки деталей

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Avensis / Corona (T210, T220) (1997, 1998, 1999, 2000, 2001, 2002).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Всегда используйте оригинальные предохранители Toyota или аналогичные.
• Не модифицируйте предохранители или блоки предохранителей.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota или к другому квалифицированному и оборудованному специалисту для осмотра.

Пассажирское отделение

Левый руль

1. Блок предохранителей
2. Реле подогрева сиденья
3. Дополнительный блок предохранителей
4. Реле передних противотуманных фар
5. Блок реле
6. Реле обогревателя
7. Реле дневных ходовых огней
8. Центр J / B
9. ЭБУ двигателя (M / T) или ЭБУ двигателя и ECT (A / T)
10. Дополнительный релейный блок
11. Усилитель кондиционера (автоматический)
12. Реле размыкания цепи
13. Усилитель кондиционера (ручной)
14. Узел датчика центральной подушки безопасности
15. ЭБУ беспроводного дверного замка
16. ЭБУ электронного ключа зажигания
17. Интеграционное реле

Правый руль

1. ЭБУ беспроводного дверного замка
2. ЭБУ электронного ключа зажигания
3. Блок предохранителей
4. Интеграционное реле
5. Блок реле
6. Реле обогревателя
7. Узел датчика центральной подушки безопасности
8. ЭБУ системы защиты от кражи
9. Усилитель кондиционера (ручной)
10. Реле размыкания цепи
11. Дополнительный блок предохранителей
12. Усилитель кондиционера (автоматический)
13. Дополнительный релейный блок
14. ЭБУ двигателя (M / T) или ЭБУ двигателя и ECT (A / T)
15. Центр J / B
16. Реле передних противотуманных фар

Схема блока предохранителей в салоне

Панель предохранителей расположена за лотком для монет на стороне водителя приборной панели.

Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.

Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.

Перед тем, как проводить замену, стоит принять во внимание несколько советов:

• Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
• Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
• Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.

Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.

Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.
