Схема предохранителей тойота хайлендер 2014

Блоки под капотом

Под капотом находятся 2 блока с предохранителями и реле.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Основной устанавливается в левой части моторного отсека, рядом с аккумулятором, второй в правой части.

p, blockquote 22,0,0,0,0 —>

Основной блок

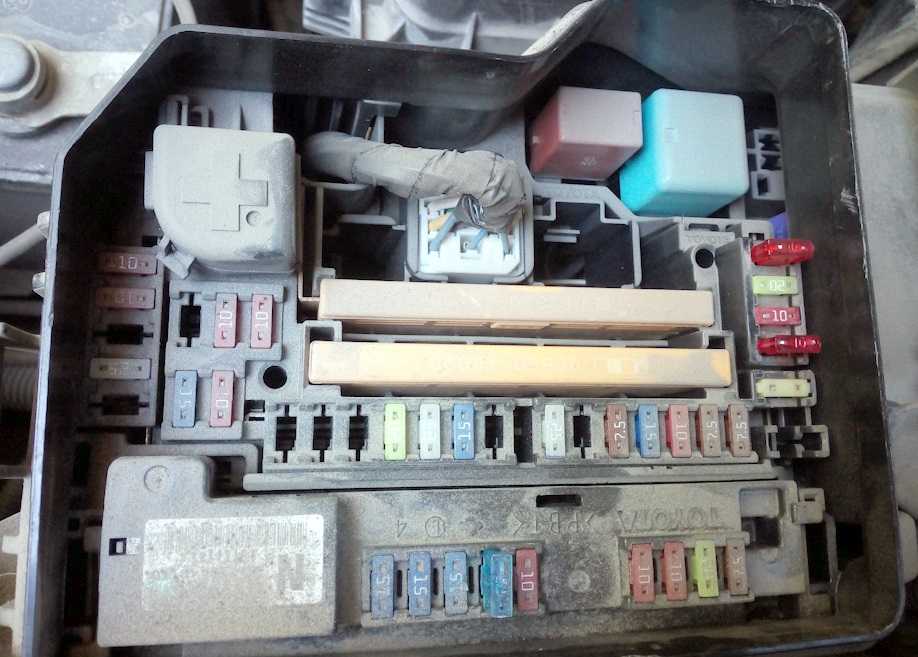

Фото пример исполнения

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

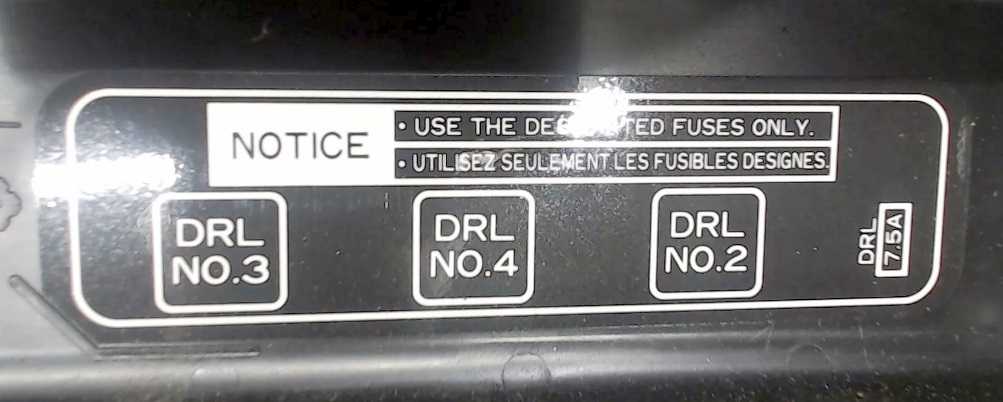

Схема с крышки блока

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

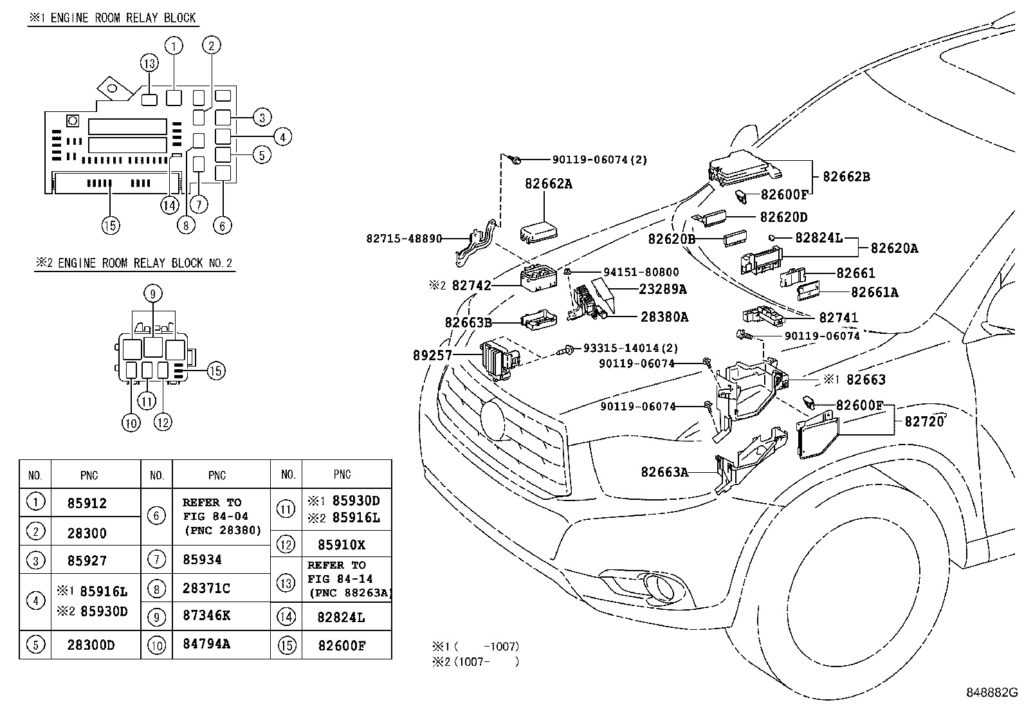

Схема

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Обозначение

p, blockquote 29,0,0,0,0 —>

4	10A DEF RLY — Обогрев заднего стекла
5	20A MIR HTR — Обогреватели наружных зеркал заднего вида
6	20A PWR OUTLET — Розетка
7	25A DOOR NO.1 — Мультиплексная система связи
8	10A EFI NO.2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
9	10A EFI NO.3 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10	15A INJ NO.1 — Система запуска
11	10A INJ NO.2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
12	50A HTR — Кондиционер
13	50A VSC NO.1 — Улучшенная система контроля устойчивости автомобиля
14	50A FAN MAIN — Электрический вентилятор охлаждения
15	30A VSC NO.2 — Улучшенная система контроля устойчивости автомобиля
16	50A PTC NO.1 — Кондиционер
17	30A PTC NO.2 — Кондиционер
18	30A PTC NO.3 — Кондиционер
19	40A RR CLR — Кондиционер
20	30A RR DEF — Обогрев заднего стекла
21	30A PBD — Задняя дверь с электроприводом
22	140A ALT — MIR HTR, PWR OUTLET, ДВЕРЬ № 1, HTR, RR DEF, ОСНОВНОЙ ВЕНТИЛЯТОР, VSC № 1, PTC № 1, RR CLR, PTC № 2, PTC № 3, VSC № 2, PBD
23	80A EPS — Электроусилитель руля
24	30A ST — Система запуска
25	10A CRT — Развлекательная система для задних сидений
26	20A RADIO NO.1 — Аудио система
27	10A Датчик рулевого управления, датчики и измерители, часы, главный ЭБУ кузова, беспроводной пульт дистанционного управления, система смарт-ключей, задняя дверь с электроприводом, мультиинформационный дисплей, система классификации пассажиров на переднем сиденье
28	10A DOME — Освещение тщеславия, личное освещение, внутреннее освещение, датчики и счетчики, подсветка переключателя двигателя, подсветка дверей
29	30A TOWING — Фонари прицепа
30	20A STR LOCK — Система блокировки рулевого управления
31	25A EFI MAIN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO.2, EFI NO.3
32	15A HAZ — Указатели поворота
33	25A IG2 — INJ № 1, INJ № 2, IGN, ДАТЧИК № 2
34	15A AMP — Аудио система
35	7,5A RR FOG — Задние противотуманные фары
36	15А DEICER — Обледенение стеклоочистителя
37	10A G/H — Стеклянный люк, мультиплексная система связи, внешние ножные фонари
38	7,5A ALT-S — Система зарядки
39	7,5A AM2 — Мультиплексная система связи
40	15A H-LP LH HI — Левая фара (дальний свет)
41	15A H-LP RH HI — Правая фара (дальний свет)
42	15A H-LP LH LO — Левая фара (ближний свет)
43	15A H-LP RH LO — Правая фара (ближний свет)
44	10A HORN — Сигнал
45	10A EFI NO.1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система интеллектуальных ключей
46	10A ETCS — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой
47	20A A/F — Датчик состава топливовоздушной смеси
48	7,5A S-HORN — Сигнал

Блок предохранителей в салоне Toyota Highlander

1. 1 – электрический привод передних дверей;
2. 2 – электрический привод стеклоподъёмного механизма;
3. 3 – электрический привод стеклоподъёмного механизма ЗПД;
4. 4 – электрический привод стеклоподъёмного механизма ЗЛД;
5. 5 – ПТФ;
6. 6 – самостоятельная диагностика;
7. 7 – защита омывателей стекла от обледенения;
8. 8 – останавливающие сигналы;
9. 9 — электрический привод стеклоподъёмного механизма;
10. 10 – активация;
11. 11, 12 – не используется;
12. 13 – электрический механизм открывания люка;
13. 14 – габаритные огни, освещение номера, ПТФ, осветительная техника внутри багажника;
14. 15 – освещение ящика для аксессуаров, аварийные сигналы, магнитола, подогрев боковых зеркал, время, центральный дверной замок, обогрев передних кресел, аудиосистема, видеосистема, световая техника для приборов и указателей, управление автоматической коробкой передач, вспомогательная система активации, клавиши на рулевом колесе;
15. 16 – мультиплекс, электрический механизм открывания люка, управление автоматической коробкой передач, электрический привод задних дверей, обогрев передних кресел, датчики контроля давления внутри шин, электрический привод рулевого колеса;
16. 17 – курсовая устойчивость;
17. 18 – охлаждающее оборудование;
18. 19 – очистительная система лобового стекла;
19. 20 – обогрев передних кресел;
20. 21 – магнитола, обогрев боковых зеркал, сзади расположенные фонари, зарядное устройство, сигналы аварийного оповещения, система контроля за пробуксовкой, защита омывателей стекла от обледенения;
21. 22 — очистительная система лобового стекла;
22. 23 — очистительная система задних стекол;
23. 24 – впрыск, блокировка руля, антиблокировочная система тормозов;
24. 25 – приборы, указатели, камера заднего обзора;
25. 26 – внутрисалонное зеркало заднего обзора, блокировка рычага АКПП, бесключевой доступ;
26. 27 – розетка для электрической техники;
27. 28 – розетка для электрической техники;
28. 29 – магнитола, аудиосистема, видеосистема, часы, зарядное устройство, осветительная техника внутри салона, поворотники;
29. 30 – подогрев боковых зеркал.

Несмотря на небольшой размер, на предохранители Тойоты Хайлендер возложена важная миссия. Работоспособность автомобиля и каждой его системы – за все это ответственны предохранительные блоки. Каждому владельцу лучше ознакомиться с видами и месторасположением этих деталей.

Подобные знания помогут в нужный момент самостоятельно произвести замену. Но, чтобы сделать все максимально правильно, следует помнить о соответствии номинала. У каждого предохранителя он свой, конкретный и предназначен для определенного гнезда. А оно, в свою очередь, ведет к какой-либо электросети автомобиля.

Если по незнанию автовладелец перепутал предохранители и поставил его не на свое место, то большие проблемы гарантированы. При уменьшенном номинале плавкая деталь будет разрушаться быстрее, чем положено. Хотя при этом нагрузки будут сравнительно небольшими. А, если предохранитель подключен к гнезду с увеличенным номиналом, тогда кроме разрушения самой детали, произойдет отключение электрооборудования. Здесь даже короткое замыкание не потребуется, ведь предохранительные элементы сгорят и без него.

Источник статьи: http://yatoyota.ru/modeli/highlander/toyota-highlander-predohraniteli

Где установлены предохранители во внедорожнике Toyota Highlander

Блок предохранителей в салоне внедорожника Тойота Хайлендер установлен под торпедой слева от руля. Система прячется под чёрной крышкой прямоугольной формы. В Тойота Хайлендер второго поколения блок установлен не очень удачно. Его практически не видно и проще нащупать рукой. Но работать при этом с ним неудобно. Приходится буквально ложиться на пол, чтобы найти нужную пластину, извлечь её, проверить и установить на место. Салонные плавкие пластинки отвечают за работу следующих узлов:

• осветительные приборы;
• системы запуска;
• управление автоматической коробкой переключения передач;
• мультимедийная система;
• подогрев;
• очистители и омыватели;
• система впрыска;
• система блокировки рулевого колеса;
• система ABS;
• система SRS;
• система Entry Start и другие.

Ещё один блок располагается под капотом в моторном отсеке. Место его установки – справа за фарой, в районе блока ABS. Пластинки стоят в пластмассовой прямоугольной коробочке.

Там же, в моторном отсеке, но с другой стороны установлен и второй блок. В нём всего три предохранителя для систем INV-W/P, IGCT №2 и A/C-D.

Обнаружить блоки управления в Тойота Хайлендер несложно. В современных машинах они расположены в местах, к которым просто подобраться и с ними удобно работать

Важно не допускать перегрузки цепи и не выходить за заводские рамки в показателях силы тока при подключении дополнительного оборудования. Если какая-то из систем отказала, не стоит сразу паниковать и считать, что сломался весь узел, замена которого может вылиться в крупную сумму

Достаточно для начала проверить плавкие электропредохранители на целостность. Возможно, случился скачок напряжения. Но поломка может свидетельствовать и о более сложной неисправности. Поэтому выгорание защитной проволоки – это сигнал для проверки системы. Лучше один раз поменять предохранитель и устранить неисправность, чем ездить с каким-то неработающим узлом или вовсе лишиться последнего, проигнорировав проблему.

Здесь все о двигателях для Хайлендер.

Описание блоков для 1 поколения

Блок с предохранителями под капотом

В моторном отсеке он находится с левой стороны под защитной крышкой.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Вариант 1

Схема верхней части (основной)

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0,0 –>

Таблица с описанием

p, blockquote 9,0,0,0,0 –>

F1	(20A) Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем
F2	(15A) Звуковой сигнал
F3	(10A) Омыватели лобового стекла, насос омывателя заднего стекла
F4	(20A) Омыватели фар
F5	(15A)Топливный насос
F6	(10A) Электронный блок управления ABS, дополнительный обогреватель -Дизель
F7	(10A) Система управления АКПП, усилитель рулевого управления
F8	(20A) Стартер
F9	(10A) Выключатель стоп-сигналов (датчик положения педали тормоза)
F10	(30A) Система управления двигателем, подогреватель топлива — Дизель
F11	(40A) Отопитель/ кондиционер
F12	(30A) Очиститель лобового стекла
F13	(40A) Многофункциональный блок управления 1
F14	(30A) Насос подачи воздуха на выпуск

Схема боковой части (дополнительной)

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,1,0,0 –>

Обозначение

p, blockquote 12,0,0,0,0 –>

F1	(50A) Блок управления электродвигателем вентилятора системы охлаждения
F2	(30A) Антиблокировочная система тормозов (ABS)
F3	(30A) Антиблокировочная система тормозов (ABS)
F4	(80A) Многофункциональный блок управления 1
F5	(80A) Многофункциональный блок управления 1
F6	(80A) Блок предохранителей/реле, приборная панель 2
F7	(70A) Усилитель рулевого управления
F8	(40A) Электродвигатель привода системы управления подвеской

Вариант 2

Общая схема

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Расшифровка

p, blockquote 15,0,0,0,0 –>

1. Фонарь заднего хода 10 A
2. Питание топливного насоса 15 A
3. Питание компьютера ABS (ABR или ESP) 10 A
4. Питание компьютера автоматической коробки передач. Питание компьютера управления двигателем 10 A
5. Питание компьютера добавления присадки в дизельное топливо 10 A
6. Передние противотуманные фонари 15 A
7. Насос омывателя фар 20 A
8. Главное реле компьютера управления двигателем 20 A
9. Левая фара ближнего света 15 A
10. Правая фара ближнего света 15 A
11. Левая фара дальнего света 10 A
12. Правая фара дальнего света 10 A
13. Звуковой сигнал 15 A
14. Насос переднего и заднего стеклоочитителя 10 A
15. Исполнительные элементы блока управления двигателем : Подогрев кислородного датчика ; Питание бензинового инжектора ; Электропитание катушек зажигания ; Электромагнитный клапан прокачки адсорбера (пары топлива из топливного бака) 30 A
16. Питание пневмонасоса 30 A
17. Передний стеклоочиститель на малой или большой скорости 30 A
18. Вентилятор кондиционера 40 A.

Блок в салоне ситроен с5

Он находится слева под панелью приборов, на месте водителя. Для доступа снимите крышку блока и выньте сам блок, нажав на язычок в его верхней части.

p, blockquote 16,0,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Раздел А — пинцет и запасные предохранители, В и С — платы с предохранителями. Тут так же возможны 2 варианта расположения элементов.

p, blockquote 18,0,0,0,0 –>

p, blockquote 19,0,0,0,0 –>

Назначение

p, blockquote 20,0,0,0,0 –>

№	Назначение предохранителя	Ампер
1	задний противотуманный фонарь	10
2	очиститель заднего стекла	15
4	датчик охранной сигнализации на водительской двери	15
5	задний левый стоп-сигнал	15
6
7	цепь положительного потенциала оборудования, предохранитель прикуривателя ситроен с5 (в зависимости от комплектации)	20
8
9	передние стеклоподъемники, люк	30
10	клемма цепи положительного потенциала	15
11	дисплей охранной сигнализации, навигатор, кондиционер, телефон	15
12	передний правый стояночный фонарь, задний правый стояночный фонарь	10
13	—
14	центральный замок	30
15	задний стеклоподъемник	30
16	подрулевые выключатели, блок управления подушек безопасности, блок предохранителей в моторном отсеке	5
17	правый стоп-сигнал	10
18	датчик положения рулевого колеса, датчик положения рычага управления АКПП, диагностический разъем	10
19	—
20	навигатор, радиоприемник	10
21	—
22	передний левый стояночный фонарь, задний левый стояночный фонарь	10
23	блок гидравлики подвески, блоки управления ABS	15
24	кондиционер, телефон, система облегчения парковки, щиток приборов, усилитель сигнала телефона	15
25	—
26	обогреватель заднего стекла	40
G36	усилитель радиоприемника	30
G37	электропривод переднего правого сиденья	30
G38	электропривод переднего левого сиденья	30
G39	обогреватель переднего правого сиденья	30
G40	обогреватель переднего левого сиденья	30

Как проверить исправность плавкого предохранителя

Выяснить целостность системы можно двумя способами. Самый быстрый и верный – измерить мультиметром. На тыльном ребре флажка, где написана максимальная сила тока, по краям есть две оголённые металлические точки. Прикоснувшись к ним щупом, можно понять, есть сопротивление в сети или нет. Сопротивление рабочей пластинки составляет ноль.

Если электроизмерительного мультиметра под рукой нет, достаточно извлечь предохранитель из блока и проверить целостность проволоки визуально на просвет. Как правило, все современные предохранители сделаны из прозрачной пластмассы и окрашены тонким слоем краски. Однако есть и флажки со сплошным цветом. В таком случае надо заглянуть между зубцами в открытое пространство. Там будет видно, нет ли разрывов на проволоке.

Здесь о запчастях на Тойота.

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Блоки под капотом

Расположение

Схема расположения

Обозначение

1. Блок предохранителей и реле
2. Блок управления тормозной системой
3. Блок реле ABS
4. Дополнительный блок предохранителей

Блок предохранителей и реле

Он расположен под капотом с левой стороны.

Фото пример

Схема

Назначение

1	–
2	–
3	25A A/F – 2004-2007: Датчик соотношения воздух топливо
4	7,5A CRT – 2004-2007: Развлекательная система для задних пассажиров, навигация
5	7,5A STARTER – 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
6	7,5A STARTER – 2001-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	7,5A ABS3 – 2001-2003: VSC
	10A EFI NO.2 – 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
8	15A HEAD LP RH LWR – 2001-2003: Ближний правый свет
10A ETCS – 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
9	15A HEAD LP LH LWR – 2001-2003: Ближний левый свет
15A RR HTR – 2004-2007: Задний кондиционер (отопитель)
10	25A A/F – 2001-2003: Датчик соотношения воздух топливо
15A H−LP RH LWR – 2004-2007: Ближний правый свет
11	15A H−LP LH LWR – 2004-2007: Ближний левый свет
12	7,5A ALT−S – Система зарядки
13	20A POWER OUTLET2 – 2004-2007: Розетки
14	20A TOWING – Освещение прицепа
15	10A HORN – Звуковой сигнал
16	15A SECURITY – Противоугонная система
17	10A HEAD LP RH UPR – 2001-2003: Дальний правый свет
10A H−LP RH UPR – 2004-2007: Дальний правый свет
18	7,5A ECU−B – Противоугонная система, кондиционер, VSC, комбинация приборов, центральный замок, люк, система классификации переднего пассажира, блок управления электрооборудованием кузова
19	20A EFI – 2001-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос, иммобилайзер
20A EFI NO.1 – 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос
20	25A DOOR LOCK – Центральный замок, противоугонная система
21	10A HEAD LP LH UPR – 2001-2003: Дальний левый свет
10A H−LP LH UPR – 2004-2007: Дальний левый свет
22	25A RADIO NO.1 – Аудио система
23	10A DOME – Освещение салона, персональное освещение, подсветка замка зажигания, центральный замок, комбинация приборов, навигация, подсветка зеркал в солнцезащитных козырьках
24	Short
25	15A HAZARD – Аварийная сигнализация, подсветка панели приборов, освещение прицепа
26	7,5A Запасной предохранитель
27	15A Запасной предохранитель
28	25A Запасной предохранитель
29	40A MAIN – 2001-2003: Предохранители: “HEAD LP RH LWR”, “HEAD LP LH LWR”, “HEAD LP RH UPR”, “HEAD LP LH UPR”
40A MAIN – 2004-2007: Предохранители: “H−LP RH LWR”, “H−LP LH LWR”, “H−LP RH UPR”, “H−LP LH UPR”
30	30A AM2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска
31	40A ABS2 – 2001-2003: ABS, VSC
50A ABS2 – 2004-2007: ABS, VSC
32	40A ABS2 – 2001-2003: ABS, VSC
30A ABS2 – 2004-2007: ABS, VSC
33	50A HEATER – 2001-2003: Кондиционер
50A HTR – 2004-2007: Кондиционер
34	30A RDI – Вентилятор системы охлаждения
35	30A RR DEF – Обогрев заднего стекла
36	30A CDS – Вентилятор системы охлаждения
37	140A ALT – Предохранители: “ABS1”, “ABS2”, “RDI”, CDS”, “RR DEF”, “HEATER”, “AM1”, “AM2”, “TAIL”, “PANEL”, “STOP”, “S/ROOF”, “SEAT HTR”
38	50A RDI
Реле
R1	Вентилятор системы охлаждения (FAN NO.1)
R2	Стартер
R3	Вентилятор системы охлаждения (FAN NO.3)
R4	Датчик соотношения воздух топливо (A/F)
R5	Инвертор
R6	–
R7	Вентилятор системы охлаждения (FAN NO.2)
R8	–
R9	Муфта компрессора кондиционера (MG CLT)
R10	Звуковой сигнал
R11	Блок управления двигателем (EFI)
R12	Обогрев заднего стекла
R13	Фары (HEAD LAMP)
R14	–

Схема

Расшифровка

• 1 –
• R1 –
• R2 – Реле АБС
• R3 – Реле АБС

Дополнительный блок

Схема с крышки блока

• DRL 7.5А – Дневные ходовые огни
• R1 Дневные ходовые огни (DRL NO.2)
• R2 Дневные ходовые огни (DRL NO.4)
• R3 Дневные ходовые огни (DRL NO.3)

Есть чем дополнить материал – пишите в комментарии.

Что такое автомобильный предохранитель электрической цепи

Именно с предохранителями, которые ещё называют плавкие вставки или плавкие предохранители, как правило, связаны неисправности всех электроприборов в машине. Если что-то зависящее от электрического тока не работает, то сперва надо проверить целостность пластинок. В машине их может быть больше 100 штук разных размеров, формы, цвета и силы тока.

Этот вид защиты цепи представляет собой пластмассовый корпус, в котором расположена цельная металлическая проволока. Пластиковый кожух выглядит в виде флажка, из которого торчат два металлических зубчика. В старых машинах он исполнен в виде цилиндра с внешней установкой проволоки. Именно этими зубчиками вставка и крепится к своему посадочному месту, тем самым замыкая цепь.

Автомобильные предохранители в электрических схемах машины применяются для следующих целей:

• защита от перегрузки в цепи;
• защита от возгорания после короткого замыкания;
• защита целостности электроприборов при неисправности проводки;
• контроль уровня электрического тока;
• инструмент для диагностики неисправностей.

Плавкие электропредохранители делятся на 4 вида. По виду металла, который в них применяется:

• оловянные;
• алюминиевые;
• свинцовые;
• из сплава олова и свинца.

Важным в их работе является скорость срабатывания. Чем быстрее порвётся проволока, тем лучше сохранится прибор, завязанный в цепи. То есть не перегреется проводка, не случится перегорание элементов и не вспыхнет пожар. Поэтому проволоку внутри флажка делают из материала, который имеет относительно невысокую температуру плавления и перехода из твёрдого агрегатного состояния в жидкое.

Электропредохранители различных агрегатов имеют разные размеры и делятся по типам устройств. Для определённых схем применяются следующие обозначения:

Все предохранители, кроме FJ10, которые располагаются только под капотом, устанавливаются и в салонном блоке, и подкапотном.

Чтобы различать флажки в зависимости от силы тока, их окрашивают в различные цвета. Это помогает быстро сориентироваться при замене.

Могут помочь знания о полной разборке авто Хайлендер: об этом можно прочесть здесь.

По какой причине срабатывают плавкие предохранители

Чаще всего сгорает защитная пластина прикуривателя. Всё потому, что к нему постоянно подвязываются различные дополнительные устройства, такие как радар-детектор, освещение и так далее. Кроме того, в разъем периодически устанавливается зарядный адаптер для мобильного телефона или штекер компрессора для подкачки колёс.

Если сила тока дополнительных устройств превышает максимальное значение электропредохранителя, последний начинает плавиться, и агрегаты перестают работать из-за разрыва цепи.

Особенно в зимнее время часто перегорают защитные элементы омывателя. Это случается из-за того, что замерзает жидкость в омывательном бачке и патрубках системы. Насос сильнее “напрягается”, уровень тока повышается, что и приводит к перегоранию. Чтобы этого избежать, не следует заливать простую воду при отрицательных температурах или заморозках по ночам.

Ещё один элемент, в котором часто происходит замыкание, – стеклоочистители. Поломка произойдёт, если долго пытаться с помощью подрулевого переключателя заставить действовать примёрзшие дворники. Поэтому с утра надо обязательно проверять стеклоочистители на примерзание и оттаивать их механически вручную перед пуском автомобиля. В крайнем случае стоит дождаться, когда из сопел отопителя пойдёт тёплый воздух и сам освободит от льда резиновые очистители.

От обрыва страдают обогрев стёкол и зеркал. Их провода, как правило, находятся в дверях в гофрошлангах. Со временем они могут перетереться и вызвать короткое замыкание.

Предохранители осветительных приборов перегорят, если поставить нештатные лампочки с увеличенной мощностью. Поэтому при увеличении силы тока следует усилить и провода. В противном случае произойдёт то же самое, что и с прикуривателем.
