Назначение предохранителей и реле в toyota camry xv30

Расположение блоков предохранителей

В автомобиле Тойота Камри 40 есть два места где находятся предохранители:

• в салоне машины;
• в подкапотном пространстве.

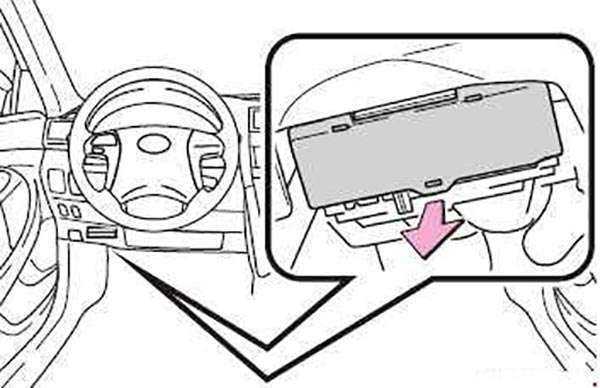

В салоне блок предохранителей находится слева от рулевой рейки. Недалеко от него располагается рычаг открытия капота. На изображениях ниже приведено расположение салонного блока в Camry 40 2007 года.

В подкапотном пространстве монтажный блок располагается по соседству с воздушным фильтром, аккумуляторной батареей и бачком с тормозной жидкостью. На рисунке ниже блок с предохранителями и реле обозначен цифрой 7.

Предохранители находятся внутри пластикового корпуса. Для получения к ним доступа требуется снять крышку.

Порядок замены прикуривателя

Перед тем как снять прикуриватель на Тойота Камри, рекомендуется отключить клеммы аккумулятора. Несмотря на то, что при выключенном зажигании питание на розетку не поступает, во время работы можно случайно замкнуть контакты аудиосистемы или климат-контроля, и это создаст немало проблем.

Порядок замены прикуривателя

Для снятия прикуривателя необходимо соблюдать определённую последовательность действий:

1. Вынуть из гнезда потребитель энергии (нагревательную спираль, зарядное устройство и пр.).
2. Затем снимается рамка центральной консоли.
3. Выкручиваются саморезы, прикрепляющие аудиосистему и климат-контроль.
4. Затем магнитола с блоком климата аккуратно вытягиваются на себя, снимаются фишки с задней стороны, после чего они полностью удаляются. В зависимости от кузова авто, иногда достаточно просто снять блок управления климатом.
5. На относительно свежих кузовах с задней стороны прикуривателя расположена гайка, с помощью которой плюсовой провод прикрепляется к гнезду.
6. Если в замене гнезда нет необходимости, то можно просто выкрутить гайку и удалить шайбу, выполненную из изоляционного материала.
7. Затем плюсовой провод прикручивается гайкой, включается зажигание и проверяется, как работает прикуриватель на Тойота Камри.

Engine compartment

Main box

Under the hood, the main fuse and relay box is located on the left side of the engine compartment.

Diagaram

Appointment

1	100А ALT – 2AZ-FE (2002-2003): Fuses: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, and ” SUN-SHADE “
120А ALT – 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Fuses: DEF ”,“ PWR NO.1 ”,“ PWR NO.2 ”,“ PWR NO.3 ”,“ PWR NO. 4 “,” STOP “,” DOOR NO.2 “,” OBD “,” PWR SEAT “,” FUEL OPEN “,” FOG “,” AMP “,” PANEL “,” TAIL “,” AM1 “,” CIG ”,“ POWER POINT ”,“ RAD NO.2 ”,“ ECU-ACC ”,“ GAUGE1 ”,“ GAUGE2 ”,“ ECU-IG ”,“ WIPER ”,“ WASHER ”,“ HTR (10 A) ”, “SEAT HTR”, and “SUN-SHADE”
2	60A ABS NO.1 2002-2003: Anti lock braking system, vehicle stabilization system, traction control, brake assist system
50A ABS NO.1 – 2003-2006: Anti lock braking system, vehicle stabilization system, traction control, brake assist system
3	15A HEAD LH LWR – Left low beam, instrument cluster, fog light, body control unit
4	15A HEAD RH LWR – Dipped right light, headlight corrector, body control unit
5	5A DRL – Daytime running lights
6	10A A / C – Air Conditioning
7	Not used
8	Not used
9	Not used
10	40А MAIN – Fuses: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” and “DRL”
11	40A ABS No.2 – Anti lock braking system, vehicle stabilization system, traction control, brake assist system
12	30A RDI – Engine cooling fan
13	30A CDS – Air conditioning fan
14	50A HTR – Air Conditioning
15	30A ADJ PDL – Electric gas pedal
16	30A ABS No.3 – Anti lock braking system, vehicle stabilization system, traction control, brake assist system
17	30A AM2 – Starting system, fuses: “IGN” and “IG2”
18	10А HEAD LH UPR – High beam left
19	10A HEAD RH UPR – High beam right
20	5A ST – Instrument cluster, starter, ignition
21	5A TEL – Phone
22	5А ALT-S – Battery charging system
23	15А IGN – Starting system
24	10A IGN2 – Anti lock brake system. battery charging system, instrument cluster, cruise control, transmission control unit, automatic transmission indicator, engine control unit, seat belt indicator, vehicle stabilization system, traction control
25	25A DOOR1 – Body electrical equipment control unit, anti-theft system, central locking, central locking control unit
26	20A EFI – Cruise control, transmission control unit, automatic transmission indicator, engine control unit
27	10А HORN – Sound signal
28	30A D.C.C – Fuses: “ECU-B”, “RAD NO.1” and “DOME”
29	25A A / F – Engine control unit
30	Not used
31	10А ETCS – Engine control unit, cruise control
32	15А HAZ – Direction indicators, alarm
R1	Not used
R2	Not used
R3	Daytime running lights (No.2)
R4	Daytime running lights (No.3)
R5	Cooling fan (No.2)
R6	Daytime running lights (No.4)

Additional box

Located next to the battery.

Diagram

Designation

1 – 7.5А ABS NO.4 – Anti lock braking system, vehicle stabilization system, traction control, brake assist system R1 – Not used R2 – Anti-lock braking system R3 – ABS

That’s all. If you have something to add – write in the comments.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Правильная замена плавких вставок

Для извлечения и установки предохранителей Камри 30 применяется специальное приспособление. Вынимать и вставлять защитный элемент необходимо в прямолинейном направлении, избегая расшатывания и выкручивания. Это способствует расширению контактного гнезда, где в последующем не будет фиксироваться предохранитель.

Если после смены плавкой вставки наблюдается повторное перегорание, тогда понадобится проверять цепь на целостность и короткое замыкание.

Toyota Camry VX 30 пятое поколение Camry которое выпускалось в 2001, 2002, 2003, 2004, 2005 и 2006 году. В данной статье мы покажем описание предохранителей и реле Тойота Камри в 30 кузове со схемами блоков, фото примерами исполнения и местами расположения. Отдельно выделим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Тепловые предохранители

Перед проверкой или сменой тепловых предохранителей Камри 30, следует обесточить бортовую сеть посредством отключения контакта от минусовой клеммы АКБ. Далее выполняются следующие операции:

1. Демонтируется тепловой предохранитель;
2. Для включения предохранителя Camry 30 понадобится просунуть иглу в специальное отверстие и нажать;
3. Щупы мультиметра присоединяются к контактным ножкам предохранителя для проверки проводимости. Измерения ведутся в режиме замера сопротивления;
4. Отсутствие проводимости свидетельствует о необходимости смены защитного элемента. Если и после замены тепловой предохранитель отключается, то потребуется проверить цепь на наличие короткого замыкания.

Назначение предохранителей автомобиля Тойота Камри 40 и схема их размещения в блоках

Блок предохранителей под капотом

Предохранитель, по сути, состоит из корпуса, в котором размещены контакты, а между ними натянут тонкий металлический проводник. Каждый элемент электрооборудования автомобиля защищен таким индивидуальным плавким элементом, который, при возникновении короткого замыкания, перегорает, тем самым размыкая цепь передачи тока и предотвращая возгорание. Предохранители рассчитаны на разную силу тока, передаваемую через проводник. Эта сила отражается в номинальном значении такой пробки. Более мощные потребители энергии защищены специальными реле.

Для удобства использования плавкие перемычки с разным номиналом имеют разные цвета. Например, максимальное значение тока, питающего прикуриватель в машинах Камри, составляет 20А, поэтому корпус предохранителя с таким показателем имеет желтый цвет.

Если в автомобиле внезапно перестал работать один из электроприборов, не спешите расстраиваться и делать поспешные выводы о поломке устройства. С большой долей вероятности в блоке просто перегорел плавкий элемент, который защищает эту цепь. Чтобы разобраться, какая из перемычек отвечает за то или иное устройство либо электрическую систему, нужно внимательно изучить схему предохранителей Камри 40, где также указано назначение каждой вставки.

Расположение второго блока предохранителей

Схема и расположение блоков предохранителей

В конструкции автомобиля предусмотрено несколько блоков предохранителей:

• в моторном отсеке;
• в панели приборов.

Салонный отсек

Монтажная коробка закреплена в нижней части панели приборов со стороны левой ноги водителя. Для доступа к защитным элементам необходимо снять прямоугольную пластиковую крышку, которая удерживается эластичными фиксаторами. На внутренней части заглушки нанесена схема предохранителей (количество элементов зависит от уровня оснащения автомобиля).

Список, номинал и назначение элементов типа А, расположенных в салоне автомобиля (сверху вниз и слева направо):

1. Электрические приводы замков, штатный охранный комплекс, подсветка салона, задняя противотуманная фара и вентилятор системы кондиционирования (10 А).
2. Освещение салона и личинки замка зажигания, электронные часы и дисплей многофункционального компьютера (7,5 А).
3. Розетка прикуривателя (15 А).
4. Электрические приводы зеркал заднего вида и дополнительные цепи питания часов и дисплея (5 А).
5. Штатная магнитола (10 А).
6. Розетка для дополнительного оборудования (15 А).
7. Дополнительное питание магнитолы (20 А).
8. Комбинация приборов, электромагнитный блокиратор селектора коробки передач (10 А).
9. Система ABS и подушки безопасности, элементы управления электрическими приводами стекол (10 А).
10. Система очистки ветрового стекла (25 А).
11. Климатическая установка (10 А).
12. Обогрев зеркал (10 А).
13. Система впрыска топлива и пуска мотора (5 А).
14. Фронтальные противотуманные фары (15 А).
15. Задняя электрическая шторка Sun Shade (опция, 15 А).
16. Внутрисалонное зеркало, блок круиз-контроля и электрический привод люка (опция, 10 А).
17. Система подсветки перчаточного ящика и элементов на панели приборов (10 А).
18. Габаритное освещение (10 А).
19. Электрический стеклоподъемник сзади по левой стороне (20 А).
20. Электрический стеклоподъемник со стороны переднего пассажира (20 А).
21. Колодка диагностики (7,5 А).
22. Система подогрева передних сидений (20 А).
23. Электрический насос омывателя стекла (15 А).
24. Электрический вентилятор системы охлаждения (10 А).
25. Лампы стоп-сигнала, блоки ABS и круиз-контроля (15 А).
26. Блокиратор Fuel Open лючка топливного бака (5 А).
27. Контроллер управления электрическим оборудованием кузова (25 А).
28. Усилитель звука (опция, 25 А).
29. Электрический стеклоподъемник сзади по правой стороне (20 А).

Назначение и номинал элементов типа В в салоне:

1. Электрический стеклоподъемник двери водителя и люк в крыше (30 А).
2. Электрические приводы регулировки сидений водителя и пассажира (30 А).
3. Def, обогрев заднего стекла (40 А).

Моторный отсек

Основной блок в моторном отделении находится в зазоре между опорой передней правой стойки и аккумулятором. Сверху коробка закрыта пластиковым кожухом с пружинными фиксаторами. Дополнительный модуль установлен в зазоре между батареей и блоком радиаторов систем охлаждения двигателя и кондиционирования воздуха в салоне.

Перечень и номинал элементов типа А, установленных в основном блоке (сверху вниз и слева направо):

1. Ближний свет левой фары (15 А).
2. Ближний свет правой фары и корректор положения пучка света (15 А).
3. Дневные ходовые огни (опция, 5 А).
4. Контроллер ABS и система стабилизации курса (7,5 А).
5. Резерв (10 А).
6. Резерв (15 А).
7. Резерв (5 А).
8. Система зажигания (30 А).
9. Дальний свет справа (10 а).
10. Дальний свет слева (10 А).
11. Система впрыска топлива (5 А).
12. Телефон (опция, 5 А).
13. Зарядка батареи (5 А).
14. Система пуска мотора (15 А).
15. Впрыск горючего и системы безопасности (10 А).
16. Дверные замки (25 А).
17. Система впрыска топлива (20 А).
18. Клаксон (10 А).
19. Контроллеры двигателя и штатной магнитолы (Ecu B, Rad и Dome) (30 А).
20. Контролер системы впрыска бензина в коллектор (25 А).
21. Дополнительные цепи, обеспечивающие подачу топлива (10 А).
22. Аварийная световая сигнализация (15 А).

Назначение и номинал элементов типа В в моторном отсеке:

1. Защита фар головного света и дневных ходовых огней (40 А).
2. Контроллеры систем ABS, курсовой устойчивости и управления тягой (40 А).
3. Электрический мотор вентилятора охлаждения (30 А).
4. Вспомогательный мотор вентилятора системы охлаждения (30 А).
5. Управление системой кондиционирования (50 А).
6. Блок очистки фар (30 А).
7. Дополнительные цепи систем ABS, курсовой устойчивости и управления тягой (30 А).

В верхней части блока находится силовой элемент типа С на 120 А, обеспечивающий общую защиту электрических цепей автомобиля. Рядом расположена вставка типа С на 50 А, предотвращающая выход из строя блока ABS. В отдельном малогабаритном блоке перед радиатором расположен единственный элемент типа А номиналом 7,5 А. Деталь защищает блок антиблокировочной системы тормозов (ABS) и поддерживает работоспособность системы контроля тяги. Рядом расположены вспомогательные реле ABS.

Блоки под капотом

Главный блок

Под капотом, основной блок с предохранителям и реле, расположен в левой части моторного отсека.

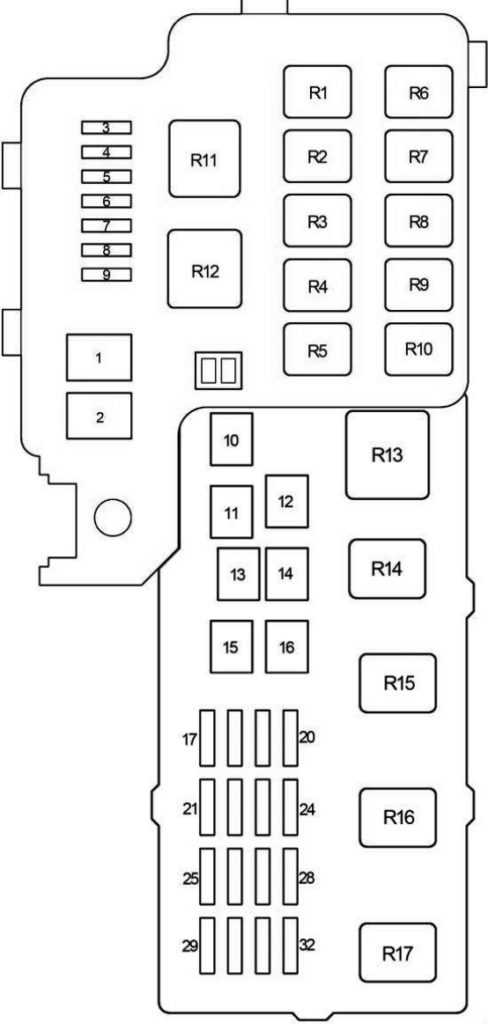

Схема

Назначение

1	100А ALT – 2AZ-FE (2002-2003): Предохранители: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
120А ALT – 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
2	60А ABS NO.1 2002-2003: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
50А ABS NO.1 – 2003-2006: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
3	15А HEAD LH LWR – Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова
4	15А HEAD RH LWR – Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова
5	5А DRL – Дневные ходовые огни
6	10А A/C – Кондиционер
7	Не используется
8	Не используется
9	Не используется
10	40А MAIN – Предохранители: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” и “DRL”
11	40А ABS No.2 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
12	30А RDI – Вентилятор системы охлаждения двигателем
13	30А CDS – Вентилятор системы кондиционирования
14	50А HTR – Кондиционер
15	30А ADJ PDL – Электрическая педаль газа
16	30А ABS No.3 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
17	30А AM2 – Система запуска, предохранители: “IGN” и “IG2”
18	10А HEAD LH UPR – Дальний левый свет
19	10А HEAD RH UPR – Дальний правый свет
20	5А ST – Комбинация приборов, стартер, зажигание
21	5А TEL – Телефон
22	5А ALT-S – Система зарядки аккумуляторной батареи
23	15А IGN – Система запуска
24	10А IGN2 – Анти блокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль
25	25А DOOR1 – Блок управления электро оборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком
26	20А EFI – Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем
27	10А HORN – Звуковой сигнал
28	30А D.C.C – Предохранители: “ECU-B”, “RAD NO.1” и “DOME”
29	25А A/F – Блок управления двигателем
30	Не используется
31	10А ETCS – Блок управления двигателем, круиз-контроль
32	15А HAZ – Указатели поворота, аварийная сигнализация
R1	Не используется
R2	Не используется
R3	Дневные ходовые огни (No.2)
R4	Дневные ходовые огни (No.3)
R5	Вентилятор системы охлаждения (No.2)
R6	Дневные ходовые огни (No.4)
R7	Электрическая педаль газа
R8	Вентилятор системы охлаждения (No.3)
R9	Муфта компрессора кондиционера
R10	Датчик соотношения воздух топливо
R11	Кондиционер
R12	Стартер/зажигание
R13	Фары
R14	Вентилятор системы охлаждения (No.1)
R15	Вакуумный клапан (VSV)
R16	Звуковой сигнал
R17	Блок управления двигателем

Дополнительный блок

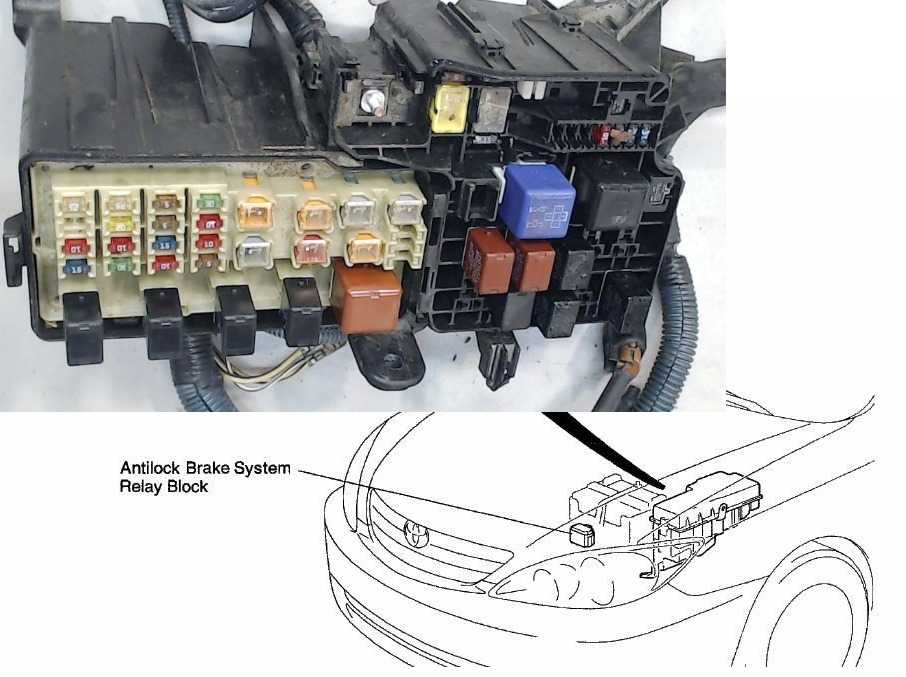

Находится рядом с аккумулятором.

Схема

Обозначение

• 1 – 7,5А ABS NO.4 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
• R1 – Не используется
• R2 – Антиблокировочная тормозная система
• R3 – ABS

На этом всё. Если есть что добавить – пишите в комментарии.

Схема и расположение блоков предохранителей

В конструкции автомобиля предусмотрено несколько блоков предохранителей:

• в моторном отсеке;
• в панели приборов.

Салонный отсек

Монтажная коробка закреплена в нижней части панели приборов со стороны левой ноги водителя. Для доступа к защитным элементам необходимо снять прямоугольную пластиковую крышку, которая удерживается эластичными фиксаторами. На внутренней части заглушки нанесена схема предохранителей (количество элементов зависит от уровня оснащения автомобиля).

Список, номинал и назначение элементов типа А, расположенных в салоне автомобиля (сверху вниз и слева направо):

1. Электрические приводы замков, штатный охранный комплекс, подсветка салона, задняя противотуманная фара и вентилятор системы кондиционирования (10 А).
2. Освещение салона и личинки замка зажигания, электронные часы и дисплей многофункционального компьютера (7,5 А).
3. Розетка прикуривателя (15 А).
4. Электрические приводы зеркал заднего вида и дополнительные цепи питания часов и дисплея (5 А).
5. Штатная магнитола (10 А).
6. Розетка для дополнительного оборудования (15 А).
7. Дополнительное питание магнитолы (20 А).
8. Комбинация приборов, электромагнитный блокиратор селектора коробки передач (10 А).
9. Система ABS и подушки безопасности, элементы управления электрическими приводами стекол (10 А).
10. Система очистки ветрового стекла (25 А).
11. Климатическая установка (10 А).
12. Обогрев зеркал (10 А).
13. Система впрыска топлива и пуска мотора (5 А).
14. Фронтальные противотуманные фары (15 А).
15. Задняя электрическая шторка Sun Shade (опция, 15 А).
16. Внутрисалонное зеркало, блок круиз-контроля и электрический привод люка (опция, 10 А).
17. Система подсветки перчаточного ящика и элементов на панели приборов (10 А).
18. Габаритное освещение (10 А).
19. Электрический стеклоподъемник сзади по левой стороне (20 А).
20. Электрический стеклоподъемник со стороны переднего пассажира (20 А).
21. Колодка диагностики (7,5 А).
22. Система подогрева передних сидений (20 А).
23. Электрический насос омывателя стекла (15 А).
24. Электрический вентилятор системы охлаждения (10 А).
25. Лампы стоп-сигнала, блоки ABS и круиз-контроля (15 А).
26. Блокиратор Fuel Open лючка топливного бака (5 А).
27. Контроллер управления электрическим оборудованием кузова (25 А).
28. Усилитель звука (опция, 25 А).
29. Электрический стеклоподъемник сзади по правой стороне (20 А).

Назначение и номинал элементов типа В в салоне:

1. Электрический стеклоподъемник двери водителя и люк в крыше (30 А).
2. Электрические приводы регулировки сидений водителя и пассажира (30 А).
3. Def, обогрев заднего стекла (40 А).

Моторный отсек

Основной блок в моторном отделении находится в зазоре между опорой передней правой стойки и аккумулятором. Сверху коробка закрыта пластиковым кожухом с пружинными фиксаторами. Дополнительный модуль установлен в зазоре между батареей и блоком радиаторов систем охлаждения двигателя и кондиционирования воздуха в салоне.

Перечень и номинал элементов типа А, установленных в основном блоке (сверху вниз и слева направо):

1. Ближний свет левой фары (15 А).
2. Ближний свет правой фары и корректор положения пучка света (15 А).
3. Дневные ходовые огни (опция, 5 А).
4. Контроллер ABS и система стабилизации курса (7,5 А).
5. Резерв (10 А).
6. Резерв (15 А).
7. Резерв (5 А).
8. Система зажигания (30 А).
9. Дальний свет справа (10 а).
10. Дальний свет слева (10 А).
11. Система впрыска топлива (5 А).
12. Телефон (опция, 5 А).
13. Зарядка батареи (5 А).
14. Система пуска мотора (15 А).
15. Впрыск горючего и системы безопасности (10 А).
16. Дверные замки (25 А).
17. Система впрыска топлива (20 А).
18. Клаксон (10 А).
19. Контроллеры двигателя и штатной магнитолы (Ecu B, Rad и Dome) (30 А).
20. Контролер системы впрыска бензина в коллектор (25 А).
21. Дополнительные цепи, обеспечивающие подачу топлива (10 А).
22. Аварийная световая сигнализация (15 А).

Назначение и номинал элементов типа В в моторном отсеке:

1. Защита фар головного света и дневных ходовых огней (40 А).
2. Контроллеры систем ABS, курсовой устойчивости и управления тягой (40 А).
3. Электрический мотор вентилятора охлаждения (30 А).
4. Вспомогательный мотор вентилятора системы охлаждения (30 А).
5. Управление системой кондиционирования (50 А).
6. Блок очистки фар (30 А).
7. Дополнительные цепи систем ABS, курсовой устойчивости и управления тягой (30 А).

В верхней части блока находится силовой элемент типа С на 120 А, обеспечивающий общую защиту электрических цепей автомобиля. Рядом расположена вставка типа С на 50 А, предотвращающая выход из строя блока ABS. В отдельном малогабаритном блоке перед радиатором расположен единственный элемент типа А номиналом 7,5 А. Деталь защищает блок антиблокировочной системы тормозов (ABS) и поддерживает работоспособность системы контроля тяги. Рядом расположены вспомогательные реле ABS.

Toyota Vista Ardeo 1 поколения

Машина вышла в 1998 году и сразу стала отлично продаваться. Люди по достоинству оценили дизайн автомобиля и его внутреннее богатое оснащение. Модель выпускали до 2000 года.

Читать также: Мазда 626 1992 предохранители

Нужно отдать должное дизайнерам компании, они создали уникальное заднее остекление багажного отсека. Задние боковые окна багажника и самим стеклом задней двери багажного отсека создается впечатление некого легкого монолита. Также задние стойки очень скромных размеров и обеспечивают отличную обзорность водителю.

Во время создания модели была мода на вынесение ручки коробки передач на рулевую колонку, в данной машине это реализовано также, это добавляет пространства на передних сидениях. Стоит отметить, что была специальная версия модели Excellent Edition V, которая подразумевала трехместный диван спереди. Таким образом, в легковом автомобиле могли перемещаться сразу шесть человек.

Была специальная серия с уклоном в спорт – Active Sports, она отличалась удобным трехспицевым рулем, наличием заднего спойлера, заводским декоративным обвесом и прочими деталями стайлинга.

Производитель предлагал три бензиновых мотора для данного авто. Первый из них – это 1,8 литровый силовой агрегат 1ZZ-FE мощностью 130 лошадиных сил. Это популярный мотор, его можно было увидеть на множестве других тойотовских машинах, его ставили на:

Другой двигатель – это двухлитровый 135 сильный 3S-FE. Этот силовой агрегат также ставили на некоторые другие модели Тойота, среди них были:

• Avensis;
• Caldina;
• Camry;
• Carina;
• Carina E;
• Carina ED;
• Celica;
• Corona;
• Corona Exiv;
• Corona Premio;
• Corona SF;
• Curren;
• Gaia;
• Ipsum;
• Lite Ace Noah;
• Nadia;
• Picnic;
• RAV4;
• Town Ace Noah;
• Vista.

• Отключение торможения двигателем ниссан жук

• Субару замена вкладышей без снятия двигателя

• Замена сайлентблоков передних рычагов ниссан теана j31

• Схема абс ниссан икстрейл

• Где находится вин ниссан мурано
