Схема предохранителей тойота надя 3s fse

Общее расположение блоков предохранителей на Тойоте Королле 120

В начале 2000 г. в Японии представили Toyota Corolla E120 – девятое поколение популярной марки. В 2001 г. началось серийное производство автомобилей.

Машина выпускалась в таких кузовах, как:

• хетчбэки Runx и Allex (до 2007 г.) для Европы;
• универсал Fielder для внутреннего рынка (2002–2006 гг.);
• седаны E130 для Северной Америки (2003–2008 гг.) и E 121 для японских покупателей.

В Китае до 2017 г. продавалась версия Corolla EX.

В 2006 г. состоялся рестайлинг Тойоты Филдер, получившей серийный номер E 140. Рестайлинговой модели в 2005 г. присвоили заводской индекс NZE 141. В 2008 г. вышла новая генерация Fielder ZRE 144G. Позднее, в третьем поколении E160 (165), появился универсал-гибрид с электрическим двигателем.

Релейные переключатели на Тойоте Королле 120 смонтированы на печатных платах. От механических повреждений и попадания влаги их защищают пластиковые установочные боксы. Они находятся в разных точках кузова.

Блоки в салоне

Поиск модуля с предохранителями на Toyota Corolla E120 (левый руль) состоит из нескольких шагов:

1. Открыть водительскую дверь.
2. Осмотреть приборную панель перед рулевой стойкой.
3. Найти ящик для мелких вещей под переключателями дальнего и ближнего света.
4. Демонтировать и убрать лоток.

Под обшивкой с правой стороны приборного щитка, рядом с дефлектором, находится дополнительный модуль с реле.

На Королле 120 (правый руль) плавкие вставки располагаются под бардачком напротив переднего пассажира.

Блоки под капотом

Добраться до основных предохранителей в подкапотном пространстве можно так:

1. Поднять и установить на газовые упоры крышку переднего багажника.
2. Найти аккумуляторную батарею.
3. Снять крышку с пластикового короба рядом с ним.

Еще 2 модуля находятся по правому борту и около решетки радиатора. Они имеются не на всех моделях автомобиля.

Видео

Предохранители и реле — неотъемлемая часть любого современного автомобиля, в том числе и Тойоты Короллы в 120 кузове. Без предохранителей в бортовой электронике автомобиль был бы сродни открытому огню, не иначе.

Основная задача предохранителей — не допустить поломку какого-либо агрегата в машине и предотвратить угрозу воспламенения электропроводки транспортного средства.

Очень часто на «возрастных» автомобилях, машинах-утопленниках или просто на тех автомобилях, которые использовались в плохих условиях (высокая влажность или сухость, снег и т. п.) электропроводка выходит из строя.

Правда в подобной ситуации есть один важный нюанс — проводка состоит из большого количество проводов (моторная, салонная т. н «косы») и «поломаться» сразу же вся она никак не может. Именно этот нюанс налагает на владельцев автомобилей множество головной боли, когда при всех исправных агрегатах что-то внезапно перестает работать или того хуже — изоляция на проводах начинает оплавляться.

Типичные неисправности двигателей Toyota Gaia и их причины

Двигатель глохнет, машина не едет, обороты падают… Все это – симптомы загрязнения блока дроссельной заслонки и/или впускного коллектора. Кроме того, причиной проблем с холостым ходом могут стать топливный насос и загрязненный воздушный фильтр.

Высокий расход горючего на 3S-FE свидетельствует о необходимости регулировки зажигания, чистки форсунок или КХХ. Вибрации на этом двигателе устраняются заменой подушки, а причина его перегрева обычно кроется в крышке радиатора.

1AZ-FSE в подкапотном пространстве Toyota Gaia комплектации ACM10G

3S-FE – вполне сносный агрегат и при нормальном обслуживании работает приемлемо по срокам. Его моторесурс зачастую переваливает за 300 тыс. км.

Отзывы о выносливости установок серии 3С сильно разнятся, однако данная линейка агрегатов считается более надежной, чем предыдущие 1С и 2С. Бывалые автовладельцы Тойота с 3C-TE отмечают проблемный масляный насос и ненадежный ремень привода ГРМ.

В результате разрыва приводного ремня, на 3C-TE неизбежно загибаются клапана, ломается распредвал и прочее. Ремонт после такого происшествия будет очень дорогостоящим. Ремонтопригодность самих двигателей вполне удовлетворительная.

По силовым агрегатам семейства AZ можно сказать, что основная их проблема – это срыв резьбы в блоке для крепления ГБЦ. Лучше всего это решается заменой блока на обновленный, после 2007-го года выпуска, именно тогда этот просчет в конструкции установок AZ был устранен.

Вибрации на холостых оборотах не редкость и для моторов AZ. Вообще, это такая особенность этих двигателей, бороться с которой практически бесполезно. Если же двигатель 1AZ-FSE дергается очень сильно, то необходимо почистить БДЗ, впускной коллектор, КХХ, заслонку, форсунки, EGR или ДМРВ. Также можно проверить подушки.

Перегрев 1AZ-FSE чреват заменой агрегата на контрактный. Кроме того, версии ДВС FSE (D4) очень чувствительны к качеству бензина, поэтому заправляя этот ДВС в неизвестных местах, можно «попасть» на замену форсунок и топливного насоса, стоимость которых весьма высока. Цепь ГРМ на 1AZ-FSE не тянется, «ходит» больше 200 тыс. км. Ресурс двигателя в 300 тыс. км совсем не редкость.

Когда менять?

Согласно регламенту технического обслуживания, на Хайлюкс дизель замену ремня газораспределительного механизма следует проводить каждые 75-80 тысяч километров пробега. Естественно, деталь может выйти из строя и раньше. Здесь всё будет зависеть от режима эксплуатации, температуры, климата и стиля вождения. На срок «жизни» детали также влияет насколько закружен автомобиль и используется ли прицеп. Во избежание печальных и очень дорогостоящих недоразумений, следует регулярно проводить осмотр системы ГРМ. Делать это желательно каждые 20 тысяч километров.

При осмотре следует уделить особое внимание зубьям ремня. Растрескавшиеся или истёртые зубья — верный признак чрезмерного износа детали

Если она начала трескаться или расслаиваться, деталь нужно как можно скорее заменить

Если она начала трескаться или расслаиваться, деталь нужно как можно скорее заменить.

Блоки предохранителей

В Королле 120 пять предохранительных блоков. Три из них установлены в моторном отделении, а остальные в салоне. Подробное расположение блоков предохранителей на Toyota Corolla 120 кузов, с указанием защищаемой электрической цепи, описано далее.

Первый блок

Его установка производится в моторном отделении, в верхнем углу с правой стороны. Блок защищен от воздействия воды и пыли пластиковым корпусом. Он состоит из электропредохранителей и управляющих реле. На защитном кожухе имеется электросхема с указанием элементов цепи.

Предохранители Тойота Королла Е120 рассматриваемого блока соответствуют следующей нумерации, расшифровке и номинальной величине тока:

Управляющие реле предназначены для включения следующего электрооборудования: A – электрический усилитель руля; B – электромагнит муфты компрессора; C – сигнал; D – система подачи топлива; E, F – электровентилятор радиатора.

• a – электрический усилитель руля (50А);
• b – фары (40А);
• c – система регулирования работы мотора (50А);
• d – зарядная система и обогрев заднего стекла (100А);
• e – омыватель передних фар (30А);
• f – электровентиляторы охлаждения конденсатора, радиатора (30А);
• g, h – ABS (VSC) №1, 2 (соответственно 30 и 40А).

Второй блок

Предохранители Corolla Е120 рассматриваемого блока монтируются в салонном пространстве. Он изготовлен в форме откидного бардачка и установлен под рулевой рейкой со стороны водительской двери.

В блоке задействованы следующие номиналы плавких элементов для защиты определенных участков электрической цепи:

Третий блок

Чтобы понять, где находится третий блок электропредохранителей, понадобится открыть капот и осмотреть область его запирающего механизма. Заводом изготовителем предусматривается расположение блока вблизи радиатора охлаждения. В нем используется три реле, в кузове Toyota Corolla Е120, для осуществления работы вентилятора радиатора.

Четвертый блок

Использование в Toyota Corolla e120 четвертого блока предохранителей предусмотрено при наличии системы ABS. Схема блока состоит из защитного элемента ABS (VSC) с номиналом 7.5 А, двух релейных устройств для электрического насоса и клапанов АБС.

Пятый блок

Устанавливается в салонном пространстве машины, конкретно в приборной панели со стороны переднего пассажира. Для осмотра блока понадобится демонтировать воздуховод.

Рассматриваемый блок электропредохранителей Тойота Королла 120 состоит из следующих реле: A – системы регулирования частоты вращения холостого хода; B – противотуманных фар; C – для подсоединения добавочной нагрузки; D – отопительной системы.

Блоки предохранителей и их расположение в подкапотном пространстве

Прежде чем рассказать о том, где находятся реле и предохранители, следует упомянуть о том, что далеко не все исполнительные блоки на изображениях могут присутствовать конкретно в вашем автомобиле. Обусловлено это несколькими факторами:

• комплектация автомобиля;
• год выпуска и общее оснащение (в зависимости от года в определенных комплектациях оснащение менялось, как, например, наличие ГУР вместо ЭУР);
• предназначение автомобиля для рынка определенных стран (Европа, Америка или же Азия, последние автомобили, как правило, делались для внутреннего рынка Японии).

И если расположенные под капотом блоки и их наличие чаще всего зависит только от комплектации автомобиля, то с оставшимися блоками в салоне не всё так просто, т. к. их расположение зависит от того для какого рынка предназначен автомобиль. Впрочем, этот момент мы затронем чуть позже, а сейчас разберемся с блоками в подкапотном пространстве.

Итак, блок №1 по-умолчанию одинаков у всех Королл. Давайте подробнее рассмотрим его схемотехнику и расположение элементов в нём. На схеме ниже видно основные приходящие разъёмы от кос проводки, они отмечены.

Обозначение предохранителя на схеме	Номинал предохранителя (А)	Предназначение (для какой цепи/узла нужен)
1	15	Освещение (фара пр.)
2	15	Освещение (фара лев.)
3	10	Клаксон
4	10	Аварийная сигнализация, поворотники
5	5	Цепь зарядки
6	Отсутств.	Дополнительный вывод/запасной контакт
7	15	Цепь ЭСУД, цепь режимов работы АКПП
8	15	Цепь ABS, цепь приборной панели, кондиционер, цепь на магнитолу, салонный свет, центральный замок, цепь габаритов
9	30	Замок зажигания
10	Отсутств.	Дополнительный вывод/запасной контакт
11	Отсутств.	Дополнительный вывод/запасной контакт
12	Отсутств.	Дополнительный вывод/запасной контакт
13	Отсутств.	Дополнительный вывод/запасной контакт
a	50	Цепь (ЭМУР) электромеханического усилителя руля
b	40	Головной свет (фары)
c	50	Цепь управления двигателем
d	100	Генератор, обогрев заднего стекла
e	30	Цепь омывателя фар
f	30	Цепь электровентиляторов
g	30 (40)	Цепь системы ABS (VSC — 1)
h	40	Цепь системы ABS (VSC — 2)

Расположение, маркировка и предназначение реле в блоке №1.

Расположение/	Предназначение (для какой цепи/узла нужен)
маркировка
A	Реле (ЭМУР) электромеханического усилителя руля
B	Реле включения электромуфты насоса кондиционера
C	Реле клаксона
D	Реле системы впрыска, бензонасоса
E	Реле №2 включения вентилятора радиатора
F	Реле №1 включения вентилятора радиатора

Блок предохранителей Toyota Avensis с 1999-2003

Если фары или другие электрические узлы не работают, то проверьте плавкие вставки и предохранители. Если любой из элементов перегорел, то его необходимо заменить. Плавкие вставки и предохранители рассчитаны так. чтобы быть расплав­ленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях от аккумуляторной батареи.

Автомобили 1999, 2000, 2001, 2002, 2003 года выпуска.

Где находится (расположен) блок предохранителей.

Под капотом (в моторном отсеке) цифра 5. В салоне (под панелью приоров) цифра 22

1 — реле омывателя фар, 2 — блок реле №7, 3 — блок реле №3, 4 — блок реле №5, 5 — блок реле и предохрани­телей в моторном отсеке, 6 — блок плавких вставок, 7 — реле системы освещения в дневное время, 8 — центральный монтажный блок, 9 — усили­тель кондиционера (с ручным управлением), 10 — блок реле №4, 11 — усили­тель кондиционера (автоматический кондиционер), 12 — реле топливного насоса, 13 — блок управления двигателем (модели с МКПП), блок управле­ния двигателем и АКПП (модели с АКПП), 14 — центральный датчик систе­мы SRS, 15 — блок управления иммобилайзером, 16 — блок управления дистанционным замком, 17 — интегрированное реле, 18 — реле обогревате­лей сидений, 19 — блок предохранителей, 20 — реле передних противоту­манных фар, 21 — блок реле №1 (сторона водителя), 22 — реле обогревате­ля заднего стекла, 23 — блок реле и предохранителей в салоне.

Монтажный блок реле и предохранителей в салоне

вид спереди и сзади

Расшифровка предохранителей в салоне

Предохранители/расшифровка
1	АМ1 — Очиститель фар, система зарядки, предохранители: «GAUGE”, «Clg&RAD”, «TURN» «ECU-IG», «WIPER», «FrFOG», «SEAT HTR»	З0А
2	PWR — Люк с электроприводом, стеклоподъемники, центральный замок	40А
3	RR DEF — обогреватель стекла задней двери	40А
4	FR FOG — Передние противотуманные фары	15А
5	SEAT HTR — Обогреватели сидений	15А
6	FR DEF — антиобледенитель стеклоочистителя, система управления наружными зеркалами	20А
7	GAUGE — замок зажигания, измерительные приборы и датчики, предупреждающие индикаторы и предупреждающие зуммерные сигналы (за исключением индикатора зарядки аккумуляторной батареи и индикатора неплотно закрытой двери), стоп-сигналы, система управления АКПП (повышающей передачи), обогреватель стекла задней двери, люк с электроприводом, стеклоподъемники, центральный замок	10А
8	WIP — Стеклоочиститель и омыватели лобового стекла и стекла задней двери	20А
9	IGN — Система зарядки, индикатор зарядки аккумуляторной батареи, система снижения токсичности	10А
10	DOOR — Центральный замок	З0А
11	TAIL — Габариты, стояночные огни, подсветка номерного знака, комбинации приборов, аудиосистема, задние противотуманные фонари, очиститель фар	10А
12	ST — Система запуска	5А
13	TURN — Индикаторы указателей поворота	7,5А
14	RAD&CIG — Сигаретный прикуриватель, часы, аудиосистема	15А
15	ECU-IG — Система круиз контроля, система управления АКПП, антиблокировочная система тормозов	5А
16	STOP — Стоп-сигналы, антиблокировочная система тормозов, система впрыска топлива	10А
17	RR DEF/UP — Система повышения частоты вращения холостого хода	5А
Реле
А	Интегрированное реле
В	Реле обогревателя заднего стекла
С	Реле питания
D	Реле габаритов

Схема. Внутренняя цепь блока реле и предохранителей в салоне для toyota avensis 1999-2003 года

Блок реле и предохранителей под капотом (в моторном отсеке)

Расшифровка предохранителей в мотором отсеке

Предохранители/Расшифровка
1	MAIN — Система запуска, предохранители: «HEAD (LH)», «HEAD (RH)», «HEAD HI (LH)», «HEAD HI (RH)»	50А
2	FAN MAIN — Вентиляторы радиатора и конденсатора	40А
3	FAN SUB — Вентиляторы радиатора и конденсатора	З0А
4	DOME — Внутреннее освещение, персональные подсветки, освещение багажника, часы, автомобильная аудиосистема, индикатор неплотно закрытой двери, система управления наружными зеркалами, люк с электроприводом	7,5А
5	HLP-RH — Правая фара	15А
6	ECU-B — Антиблокировочная система тормозов, центральный замок	10А
7	AM2 — Плавкие вставки «ST» и «IGN»	З0А
8	RAD — Аудиосистема	10А
9	Перемычка	—
10	HLP-LH — Левая фара	15А
11	HORN — Звуковые сигналы	10А
12	ALT-S — Система зарядки	5А
13	H-LP CLN — Очиститель фар	З0А
14	HAZARD — Указатели поворота и аварийная сигнализация	15А
15	EFI — Система впрыска топлива	15А
16	Запасной
17	Запасной
18	Запасной
Реле
А	Реле №1 вентилятора
В	Реле стартера
С	Реле звукового сигнала
D	Реле фар
Е	Реле системы впрыска (EFI)

Схема. Внутренняя цепь блока реле и предохранителей в моторном отсеке для toyota avensis 1999-2003 года

Дополнительный блок предохранителей

(1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

Дополнительный блок предохранителей в моторном отсеке (1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

№	Имя	Сила тока	Иллюстрация
1	EFI NO.1	10	Система распределенного впрыска топлива / Система последовательного многоточечного впрыска топлива
2	EFI NO.2	7,5	Система контроля выбросов
3	VSC	25	ABS, VSC
3	ABS	25	ABS
4	ALT	100	1zz-fe, 3zz-fe: “AM1 no.1”, “h-lp cln”, “abs” (25a), “vsc” (25a), “abs” (40a), “vsc” (50a) , “cds”, “rdi”, “htr”, “rr def”, “rr fog”, “fr fog”, “am1″, ” дверь”, “стоп”, “OBD2”, “S / ROOF”, “PWR SEAT”, “P / POINT”, “TAIL”, “PANEL”, “RR WIP”, “ECU-IG”, “WIP”, “GAUGE2”, “GAUGEl”, “HTR”, “S-HTR” Предохранитель
4	ALT	120	1az-fse, 1az-fe: “AM1 no.1”, “h-lp cln”, “abs” (25a), “vsc” (25a), “abs” (40a), “vsc” (50a) , “cds”, “rdi”, “htr”, “rr def”, “rr fog”, “fr fog”, “am1″, ” дверь”, “стоп”, “OBD2”, “S / ROOF”, “PWR SEAT”, “P / POINT”, “TAIL”, “PANEL”, “RR WIP”, “ECU-IG”, “WIP”, “GAUGE2”, “GAUGEl”, “HTR”, “S-HTR” Предохранитель
5	VSC	50	ABS, VSC
5	ABS	40	ABS
6	AM1 NO.1	50	“PWR SEAT”, “FR DIC”, “FUEL OPN”, “ECU-B 1”, “P-RR P/W”, “P-FR P/W”, “D-RR P/W”, “D”-FR P/W” предохранитель
7	H-LP CLN	30	Очиститель фар
Реле
R1	ИНЖ		Форсунка
R2	EFI		Блок управления двигателем
R3	IG2		Зажигание
R4	A / F		Датчик топливовоздушной смеси

1CD-FTV

Дополнительный блок предохранителей в моторном отсеке (1CD-FTV)

№	Имя	Сила тока	Контур
1	–	–	–
2	HTR2	50	Электронагреватель
3	HTR1	50	Электронагреватель
4	Светлая аура	80	Пылающая вилка
5	ALT	140	реле IG1, реле TAIL, реле SEAT HTR, “H-LP CLN”, “AM1 № 1”, “RDI”, “CDS”, “VSC” (50A), “VSC” (25A), “ABS” (40A), “H/CLN”, “RR DEF”, “GLOW”, “HTR № 1”, “HTR № 2”, “RFG HTR”, “AM1 № 2”, предохранители “RR FOG”, “S/ROOF”, “STOP”, “P/ POINT”, “AM1”. приборная панель, предохранитель “RR FOG”, “S/ROOF”, “STOP”, “P/POINT”, “FR FOG”, “OBD2”, “DOOR”
Реле
R1	–		–
R2	HTR2		Электронагреватель
R3	HTR1		Электронагреватель

Блок реле

Блок реле в моторном отсеке

№	Имя	Амперы	Контур
1	H-LP HI LH	10	Левая фара (дальний свет)
2	H-LP HI RH	10	Правая фара (дальний свет), датчик и контрольно-измерительные приборы
3	H-LP LH	15	Левая фара (ближний свет)
4	H-LP RH	15	Фара правая (косой луч)
Реле
R1	Звук рожка		Звук рожка
R2	F-HTR		Подогреватель топлива
R3	H-LP.		Фара
R4	DIM		Диммер
R5	Респиратор № 2		Электрический охлаждающий вентилятор

Габариты различных моделей минивэнов

При выборе машины очень многие автомобилисты обращают внимание не только на ее технические характеристики и описание, но и на такие параметры, как габариты кузова. Считается, что чем большим является транспортное средство, тем тяжелее им управлять, что существенно влияет на такой фактор, как безопасность

В зависимости от модификации автомобиля Тойота Лайт Эйс ее размеры могут немного меняться. Прежде всего это касается габаритных параметров, которыми является длина, ширина и высота кузова. Все эти размеры принято подавать в миллиметрах для возможности четкого сравнения различных видов машин.

Длину транспортного средства специалисты измеряют от того места переднего бампера, которое больше все выдается вперед, до зоны заднего бампера, что больше всего удалена. Ширина определяется по наиболее широкому месту автомобиля. Чаще всего им являются колесные арки или же центральная стойка кузова. Что касается высоты, то за основу берется размер от плоскости, на которой стоит машина, до крыши ее кузова. Стоит отметить, что рейлинги в общую высоту не входят.

Тойота Лайт Эйс имеет следующие габаритные размеры:

Toyota Lite Ace 2008 года выпуска, имеющая 2 ряда сидений	4045х1665х1900 миллиметров. Масса транспортного средства составляет в зависимости от комплектации от 1210 до 1300 килограмм.
Toyota Lite Ace 1996 года выпуска, имеющая два ряда сидений	4435х1695х1870 миллиметров. Масса транспортного средства варьируется от 1160 до 1460 килограмм, на что напрямую влияет ее комплектация.
Toyota Lite Ace 1992 года выпуска с двумя рядами сидений	4360х1685х1775 миллиметров. Общий вес транспортного средства может быть от 1160 до 1480 килограмм.
Toyota Lite Ace 1992 года выпуска с тремя рядами сидений	4360х1685х1840 миллиметров. Общая масса транспортного средства находится в пределах от 1330 до 1770 килограмм.
Toyota Lite Ace 1986 года выпуска с тремя рядами сидений	3995х1650х1755 миллиметров. Вес данного автомобиля достигает отметок в пределах от 1070 до 1520 килограмм.
Toyota Лит Айс 1985 года выпуска с 2 рядами сидений	3995х1650х1755 миллиметров. Вес этой машины варьируется от показателей в 1070 до показателей, равных 1180 килограмм.

Таким образом, грузовик Тойота Лайт Эйс может иметь совершенно разные параметры, как веса, так и габаритов

Поэтому очень важно на них обратить внимание, осуществляя покупку этой машины

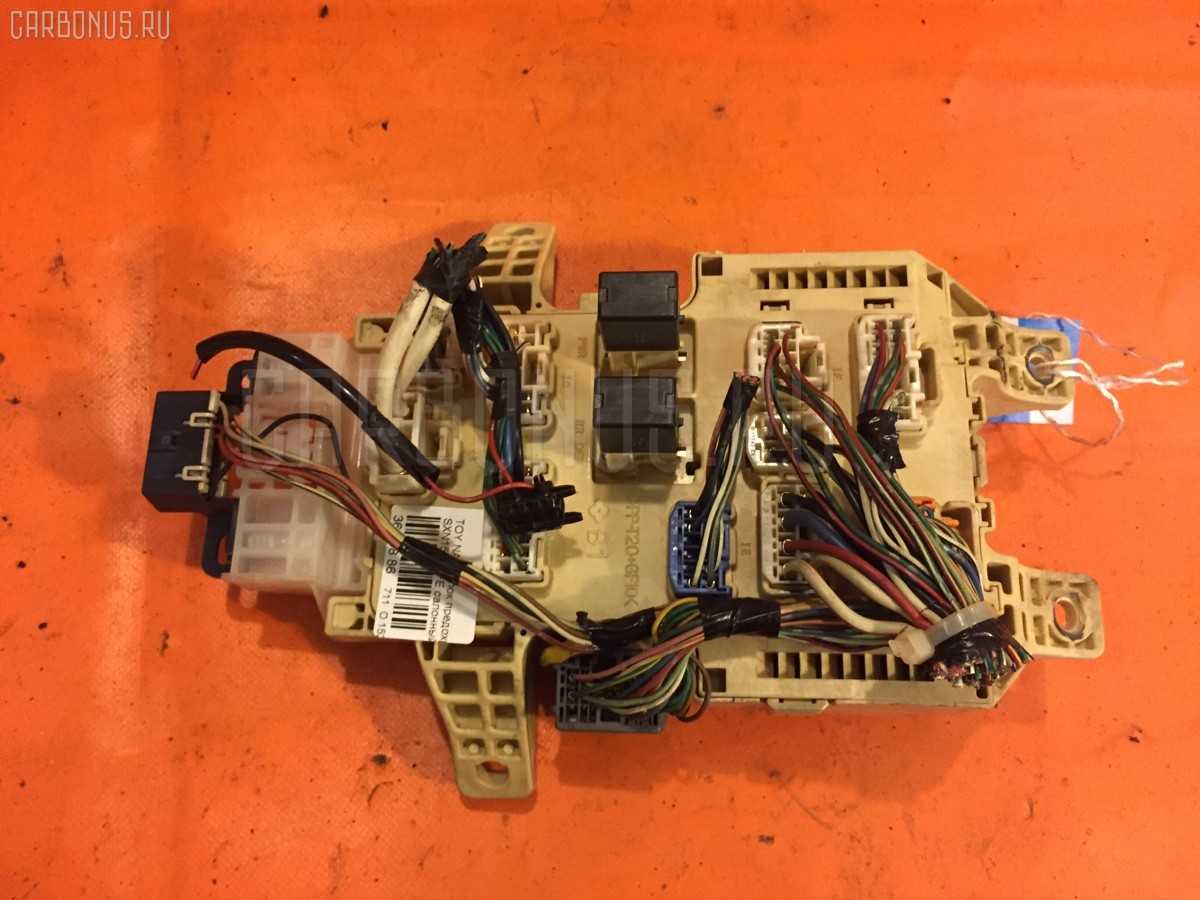

Блок реле и предохранителей для TOYOTA NADIA

Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость как и в ситуации с реле бензонасоса. Другие причины неисправностей бензонасоса Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других тойота надия предохранитель бензонасоса подключения.

Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя. Напоследок добавим, что бензонасос в бензобаке погружается в тойота надия предохранитель бензонасоса, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.

Источник статьи: http://inter-foto-press.ru/%D0%B1%D0%B5%D0%B7-%D1%80%D1%83%D0%B1%D1%80%D0%B8%D0%BA%D0%B8/%D1%80%D0%B0%D1%81%D0%BF%D0%BE%D0%BB%D0%BE%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5-%D0%BF%D1%80%D0%B5%D0%B4%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D0%B5%D0%B9-toyota-nadia.html
