Предохранители toyota prius 2 (xw20), 2003 — 2009 г.в

Расположение блоков под капотом Prius V, Prius+(2011-2018)

1. Блок предохранителей
2. ЕСМ
3. Инвертор с преобразователем
4. RHD: ЭБУ системы противоскольжения с приводом
5. LHD: ЭБУ системы противоскольжения с приводом

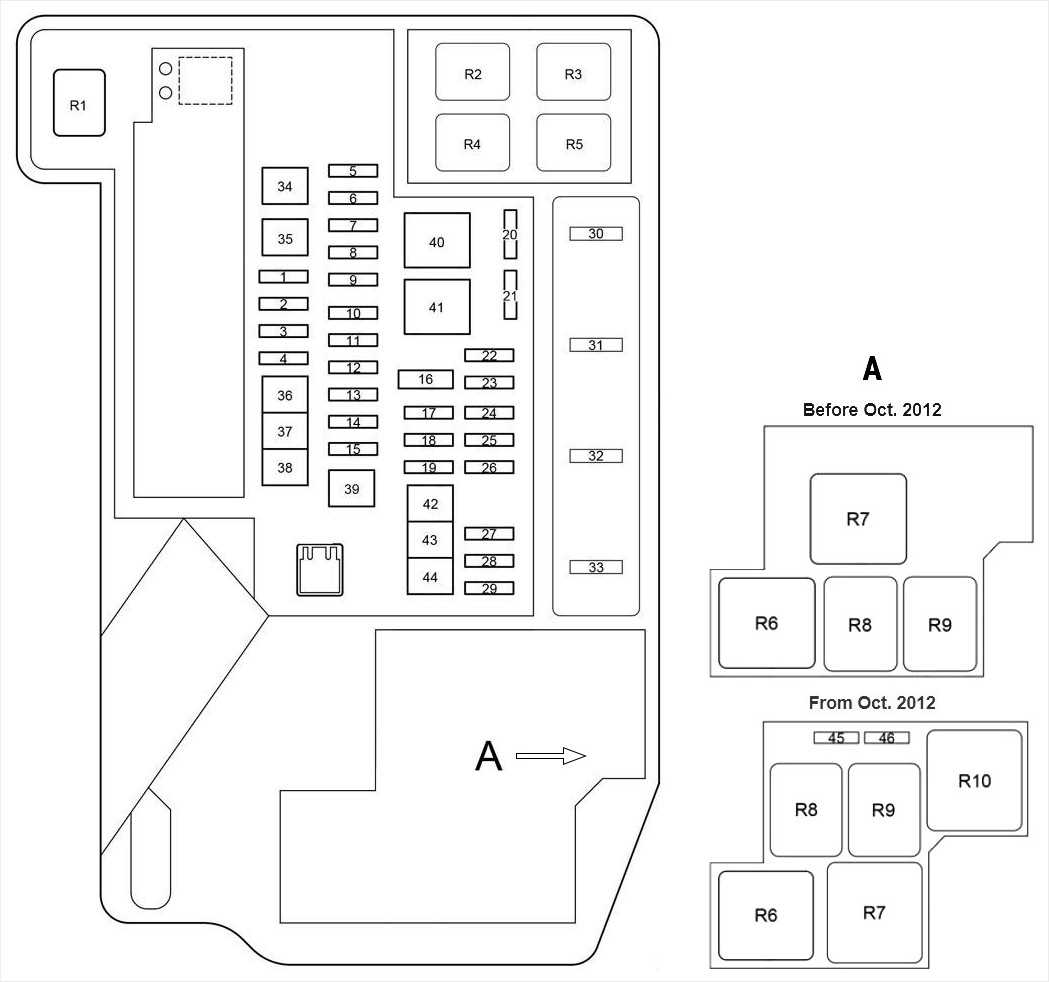

Предохранители моторного отсека Prius V, Prius+(2011-2018)

Нажмите на язычок и снимите крышку. При закрывании сначала зацепите крышку за два задних выступа.

№		(А)	Назначение
1		7.5	Антиблокировочная тормозная система
2		30	Система охлаждения
3		10	Защита от кражи
4		30	С ноября 2014 г.: Аудиосистема.
5		20	Антиблокировочная тормозная система
6		10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7		10	Сигнальные огни поворота
8		10	Кондиционер
9		–	–
10		7.5	Система смарт-ключей
11		7.5	Система управления питанием
12		7.5	Система управления положением P, трансмиссия
13		5	Инвертор и преобразователь
14		30	Предохранители “PCU”, “IGCT №2”, “IGCT №3”
15		30	До ноября 2014 г.: аудиосистема.
	10	С ноября 2014 г.: Гудок
16		–	Предохранители «ЭБУ-Б», «РАД №1», «КУПОЛ»
17		7.5	Дневные ходовые огни
18		10	Датчик напряжения аккумулятора
19		20	Выключатель фар, система дневных ходовых огней, предохранители “H-LP HI RH”, “H-LP HI LH”
20		10	Система охлаждения
21		10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
22		10	Правая фара (дальний свет)
23		10	Левая фара (дальний свет)
24		7.5	Система смарт-ключей, мультиплексная система связи, персональные фонари, датчики и счетчики, система обнаружения пассажиров (ЭБУ и датчики)
25		10	Дверные плафоны, личные фонари, внутреннее освещение, передние фонари для ног, косметические светильники, внутреннее зеркало заднего вида, устройство открывания гаражных ворот, потолочная консоль
26		15	Аудиосистема, навигационная система
27		10	Обогреватели наружных зеркал заднего вида
28		10	Гибридная система, система управления положением P, инвертор и преобразователь
29		10	Инвертор и преобразователь
30		20	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители “MET”, “IGN”, гибридная система
31		10	Вентилятор охлаждения аккумулятора
32		20	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система охлаждения, предохранитель “EFI №2”
33		–	–
34		30	Очиститель фар
35		–	–
36		30	Электрические вентиляторы охлаждения
37		30	Электрические вентиляторы охлаждения
38		50	Кондиционер
39		30	Система управления положением P, трансмиссия
40		60	Электроусилитель руля
41		60	Предохранители “IG2”, “EFI MAIN”, “BATT FAN”
42		30	Антиблокировочная тормозная система
43		30	Антиблокировочная тормозная система
44		40	Звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45		–	–
46		–	–
Реле
R1	Система охлаждения (ENG W/P)
R2	Электровентилятор охлаждения (ВЕНТИЛЯТОР №3)
R3	Привод переключения передач (P-CON MTR)
R4	Электровентилятор охлаждения (ВЕНТИЛЯТОР №1)
R5	До ноября 2014 г.: система защиты от кражи (S-HORN).
С ноября 2014 г.: Дневные ходовые огни (ДХО).
R6	Диммер (DIM)
R7	Контроль управления питанием (IGCT)
R8	Электровентилятор охлаждения (ВЕНТИЛЯТОР №2)
R9	До ноября 2014 г.: дневные ходовые огни (ДХО).
С ноября 2014 г.: Гудок
R10	С октября 2012 г.: –

№		(А)	Назначение
1		125	Реле интеграции, реле “TAIL”, реле “P/POINT”, реле “ACC”, реле “IG1 №1”, реле “IG1 №2”, реле “IG1 №3”, “HTR”, “RDI”, ” CDS”, “S-HORN”, “ENG W/P”, “ABS MAIN №2”, “H-LP CLN”, “FR FOG”, “PWR SEAT FL”, “OBD”, “STOP”, ” ЗАД ПТУ”, “DBL LOCK”, “PWR SEAT FR”, “ДВЕРЬ №1”, “PSB”, “D FR DOOR”, “P FR DOOR”, “DOOR RL”, “DOOR RR”, “S/ предохранители “КРЫША”

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Passenger compartment

Location

General layout of boxes in the cabin

Assignment

1. Navigation control unit
2. Skid Control
3. Fuse box
4. Auxiliary relay (ACC)
5. Body electrical control unit
6. Heated mirror relay
7. Socket relay
8. Daytime running light relay
9. Power supply control unit
10. Smart Key Control Box
11. Distribution block
12. Tire pressure monitor
13. Power steering control unit
14. Network gateway block
15. Key transponder unit
16. Hybrid control unit
17. The engine control unit
18. Distribution block No. 2
19. Headlight range control unit
20. Transmission control unit
21. Audio amplifier
22. Air conditioner control unit
23. Airbag unit

Fuse box

In the passenger compartment, the fuse box is located under the panel below, behind the protective cover.

Photo example of execution

Photo diagram

Protected components

1	–
2	15A M / HTR – Heated mirrors
3	30A WIP – Windscreen wiper
4	15A RR WIP – Rear wiper
5	20A WSH – Glass washer
6	7,5A ECU-IG – Smart Access System with Start Button, Power Windows, Power Steering, Anti-theft System, Multi-Information Display
7	10A GAUGE – Instrument Cluster, Brake Lights, Hazard Lights, Power Windows
8	7,5A OBD – Diagnostic connector
9	7,5A STOP – Brake lights
10	–
11	25A DOOR – Central locking
12	25A ACC − B – Fuses: “POWER OUTLET”, “ACC”
13	15A ECU − B – Multi – information display, power windows, air conditioning
14	–
15	7,5A AM1 – Hybrid system
16	10A TAIL – Side light, license plate light
17	7,5A PANEL – Multi – information display, clock, audio system, instrument panel illumination
18	10A A / C (HTR) – Air Conditioning
19	20A FR DOOR – Window regulators
20	–
21	–
22	–
23	15A PWR OUTLET – Socket
24	7.5A ACC – Audio system, multi-information display, clock
25	–
26	–
27	–
28	–
29	15A PWR OUTLET FR – Socket
30	7,5A IGN – Hybrid system, immobilizer, SRS airbag system
31	–

Additional fuses and relays are attached to the side of the unit itself.

Diagram

Designation

Fuses

1. 30A PWR – Power Windows
2. 40A DEF – Heated rear window
3. –

Relay

• R1- Ignition (IG1)
• R2 – Heater (HTR)
• R3 – Direction indicators (hazard warning lights)

Additional elements

Diagram

Appointment

1. Classification system control unit
2. Distribution block
3. Central locking receiver
4. Rear wiper relay
5. Battery fan relay
6. Antenna and receiver for tire pressure monitoring system
7. Power fuse box
8. Battery control unit
9. Main relay

Power fuse box

It is located in the luggage compartment on the positive battery terminal.

Diagram

Decoding

1. 5A DC / DS-S – Inverter and Converter
2. 120A MAIN – Hybrid System

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Важно!

1. Для ремонта трансмиссии требуется электроэнергия напряжением 1кВ. Работы должны проводиться в специальных перчатках.

2. О том, что силовая установка активна, свидетельствует надпись «READY» на дисплее приборной панели. После выключения зажигания напряжение в системе может сохраняться до 10 минут.

3. В случае аварии необходимо заглушить двигатель кнопкой Power на приборной панели и отнести ключ на 5 метров от машины. Если кнопка Power не доступна, необходимо открыть капот, все двери и вынуть все предохранители из коробки с предохранителями, а затем отсоединить 12-вольтовую батарею.

4. Металлический кузов эффективно изолирован от высокого напряжения. Возможный пробой контролируется системой, которая сообщает «Check Hybrid System». Информацию нельзя недооценивать, хотя сообщение может появиться и из-за других, менее опасных причин.

Реле предохранителей Prius 20 и его назначение

Реле предохранителей Prius 20 является важной частью электрической системы автомобиля Toyota Prius 20. Оно имеет ряд особенностей и выполняет специфические функции, которые необходимы для безопасной и эффективной работы автомобиля

Назначение реле предохранителей Prius 20 заключается в защите электрических цепей и компонентов автомобиля от перегрузок и коротких замыканий. Реле предохранителей выполняет роль выключателя, который отключает соответствующую электрическую цепь при возникновении опасной ситуации.

Реле предохранителей Prius 20 обычно располагается в блоке предохранителей, который находится в моторном отсеке автомобиля. Это позволяет легко обнаруживать и заменять поврежденное реле в случае необходимости.

Каждое реле предохранителей Prius 20 имеет свой собственный номер, который указывает на конкретную электрическую цепь и компоненты, которые оно защищает. Например, реле с номером «H/L P» отвечает за защиту системы освещения автомобиля.

Реле предохранителей Prius 20 может быть заменено в случае его повреждения или выхода из строя. Для этого необходимо выключить зажигание и аккуратно извлечь поврежденное реле из блока предохранителей. Затем новое реле устанавливается на его место и фиксируется в блоке предохранителей.

Важно отметить, что замена реле предохранителей Prius 20 должна выполняться с осторожностью и следовать рекомендациям производителя. Неправильная установка или неправильный выбор реле может привести к неисправности электрической системы автомобиля

Таким образом, реле предохранителей Prius 20 играет ключевую роль в защите электрических цепей автомобиля и обеспечивает его безопасную эксплуатацию. Регулярная проверка и замена поврежденных реле является важным пунктом регулярного технического обслуживания автомобиля Toyota Prius 20.

Забота об окружающей среде

Гибридная установка Toyota Prius II позволила уменьшить количество выбросов вредных газов в атмосферу. Были улучшены следующие показатели, в сравнении с требованиями стандарта Евро-IV:

• уменьшен выброс углеводородов на 80%;
• снижен выхлоп оксидов азота на 87,5%.

При проверке Приус 20 на выброс углекислого газа за отведенный срок эксплуатации (регламентируется действующим стандартом ISO 14040) было установлено, что уровень выброса составляет 32% от общего среднего показателя автомобиля европейских марок.

Корпорация Тойота огромное значение придало возможности осуществления вторичной переработки элементов машины, используя специализированные пластики и сократив количество свинца и поливинилхлорида.

Предохранители и реле Toyota Prius 20

Рассмотрены автомобили 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Блок предохранителей в моторном отсеке тойота приус.

Расположение компонентов.

1 — блок реле в моторном отсеке №2, 2 — инвертор с усилителем, 3 — блок реле в моторном отсеке, 4 — монтажный блок и блок реле в моторном отсеке.

Расположение предохранителей в основном монтажном блоке моторного отсека (на рис. цифры 3, 4)

Расшифровка.

Предохранитель	Цепь предохранителя	Номинал
23	SPARE	Запасной предохранитель	30 А
24	SPARE	Запасной предохранитель	15 А
25	DRL	Система дневного освещения фар toyota prius	7,5 А
26	H-LP LO HR	(Модели с галогеновыми лампами) Ближний свет (правая фара)	10 А
(Модели с газоразрядными лампами) Ближний свет (правая фара)	15 А
27	H-LP LO LH	(Модели с галогеновыми лампами) Ближний свет (левая фара)	10 А
(Модели с газоразрядными лампами) Ближний свет (левая фара)	15 А
28	H-LP HI RH	Дальний свет (правая фара)	10 А
29	H-LP HI LH	Дальний свет (левая фара)	10 А
30	EFI	Система впрыска toyota prius	15 А
31	AM2	Система зажигания, «IGN»	15 А
32	HORN	Звуковой сигнал	10 А
33	HEV	.Система управления гибридной установкой	20 А _
34	P CON MAIN	Иммобилайзер, система управления стояночным тормозом	7,5 А
35	P CON MTR	Система управления стояночным тормозом	30 А
36	THRO	Система управления дроссельной заслонкой toyota prius	ТО А
37	ВАТТ	Электровентилятор высоковольтной батареи	10 А
38	* HAZ	Указатели поворотов, аварийная сигнализация	10 А
39	DOME	Магнитола, освещение салона, система «SMART», комбинация приборов, указатели поворотов, освещение багажного отделения, часы	15 А
40	ABS MAIN3	Система ABS	15 А
41	ABS MAIN2	Система ABS	10 А
42	ABS MAIN1	Система ABS	10 А
43	FR FOG	Противотуманные фары	15 А
44	CHS W/P	CHS W/P	10 А
45	AMP	Магнитола	30 А
46	PTC HTR2	Отопитель РТС	30 А
47	PTC HTR1	Отопитель РТС	30 А
48	CDS FAN	Электровентилятор toyota prius	30 А

Этот же блок в развернутом виде для автомобилей с левым и правым рулевым управлением.

правый руль — для увеличения нажмите на изображении.

Левый руль.

Реле расположенные в основном монтажном блоке:

• реле электронасоса АБС
• реле муфты компрессора кондиционера
• реле вентилятора
• реле дальнего света
• реле фар

Блок реле в моторном отсеке №2

на изображении .

Блок предохранителей и реле в салоне тойоты приус 20.

Расположение.

Схема расположения предохранителей в монтажном блоке.

правый руль (развернутый вид)

левый руль

Назначение.

Предохранитель	Цепь предохранителя	Номинал
1	PWR	Электропривод стеклоподъемников	30 А
2	DEF	Обогреватель стекла задней двери	40 А
3	M/HTR	Обогреватель боковых зеркал	15 А
4	WIP	Стеклоочиститель лобового стекла тойота приус	30 А
5	RR WIP	Стеклоочиститель стекла задней двери ‘	15 А
6	WSH	Омыватель	20 А
7	ECU-IG	Система «SMART», электропривод стеклоподъемников, многофункциональный дисплей, электроусилитель рулевого управления, противоугонная система	7,5 А
8	GAUGE	Комбинация приборов, фонари заднего хода, указатели поворотов, электропривод стеклоподъемников	10 А
9	OBD	Диагностическая система	7,5 А
10	STOP	Стоп-сигналы	7,5 А
11	DOOR	Центральный замок тойота приус	25 А
12	АСС-В	«POWER OUTLET», «ACC»	25 А
13	ECU-B	Многофункциональный дисплей, электропривод стеклоподъемников, кондиционер	15 А
14	АМ1	Система управления гибридной установкой	7,5 А
15	TAIL	Передние и задние габариты, подсветка номерного знака	10 А
16	PANEL	Многофункциональный дисплей, часы, магнитола, подсветка комбинации приборов	7,5 А
17	A/C (HTR)	Кондиционер	10 А
18	FR DOOR	Электропривод стеклоподъемников	20 А
19	PWR OUTLET	Разъем для подключения дополнительного оборудования, прикуриватель (в зависимости от комплектации)	15 А
20	ACC	Магнитола, многофункциональный дисплей, часы	7,5 А
21	PWR OUTLET	Разъем для подключения дополнительного оборудования, прикуриватель (в зависимости от комплектации)	15 А
22	IGN	Система управления гибридной установкой, иммобилайзер, система SRS toyota prius	7,5 А

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Fuse Layout Toyota Prius 2004-2009

Cigar lighter (power outlet) fuses in the Toyota Prius are the fuses #12 “ACC-B”, #23 “PWR OUTLET” and #29 “PWR OUTLET FR” in the Instrument panel fuse box.

Table of Contents

Passenger Compartment Fuse Box

The fuse box is located under the instrument panel on the driver’s side, under the cover.

Fuse box diagram

Advertisements

Assignment of the fuses in the Passenger Compartment

№	Name	Amp	Circuit
1	—	—	—
2	M/HTR	15	Outside rear view mirror heater
3	WIP	30	Windshield wiper
4	RR WIP	15	Rear wiper
5	WSH	20	Washer
6	ECU-IG	7.5	Smart key system, power windows, touch screen, electric power steering, theft deterrent system
7	GAUGE	10	Gauge and meter, backup lights, emergency flasher, power windows
8	OBD	7.5	On-board diagnosis system
9	STOP	7.5	Stop lights
10	—	—	—
11	DOOR	25	Power door lock system
12	ACC-B	25	«POWER OUTLET», «ACC» fuses
13	ECU-B	15	Multi-information display, power windows, air conditioning system
14	—	—	—
15	AM1	7.5	Hybrid system
16	TAIL	10	Tail lights, license plates light, parking lights
17	PANEL	7.5	Multi-information display, clock, audio system, instrument panel lights
18	A/C (HTR)	10	Air conditioning system
19	FR DOOR	20	Power windows
20	—	—	—
21	—	—	—
22	—	—	—
23	PWR OUTLET	15	Power outlet
24	ACC	7.5	Audio system, multi-information display, clock
25	—	—	—
26	—	—	—
27	—	—	—
28	—	—	—
29	PWR OUTLET FR	15	Power outlet
30	IGN	7.5	Hybrid system, hybrid vehicle immobilizer system, SRS airbags
31	—	—	—

№	Name	Amp	Circuit
1	PWR	30	Power windows
2	DEF	40	Rear window defogger
3	—	—	—
Relay
R1			Ignition (IG1)
R2			Heater (HTR)
R3			Flasher

Advertisements

Fusible Link Block

№	Name	Amp	Circuit
1	DC/DS-S	5	Inverter and converter
2	MAIN	120	Hybrid system

Fuse box diagram

Advertisements

Assignment of the fuses and relay in the Engine Compartment

№	Name	Amp	Circuit
1	SPARE	30	Spare
2	SPARE	15	Spare
3	DRL	7.5	Daytime running light system
4	H-LP LO RH	10	with halogen headlight: Right-hand headlight (low beam)
4	H-LP LO RH	15	with discharged headlight: Right-hand headlight (low beam)
5	H-LP LO LH	10	with halogen headlight: Left-hand headlight (low beam)
5	H-LP LO LH	15	with discharged headlight: Left-hand headlight (low beam)
6	H-LP HI RH	10	Right-hand headlight (high beam)
7	H-LP HI LH	10	Left-hand headlight (high beam)
8	EFI	15	Multiport fuel injection system/sequential multiport fuel injection system
9	AM2	15	«IGN» fuse, ignition system
10	HORN	10	Horn
11	HEV	20	Hybrid system
12	P CON MAIN	7.5	Parking control system, hybrid vehicle immobilizer system
13	P CON MTR	30	2003-2004: Parking control system
13	ABS-1	25	2003-2009: Anti-lock brake system
14	ETCS	10	Electronic throttle control system
15	BATT FAN	10	Battery cooling fan
16	HAZ	10	Turn signal lights, emergency flasher
17	DOME	15	Audio system, interior lights, smart entry and start system, gauge and meter, turn signal lights, luggage room light, clock
18	ABS MAIN3	15	Anti-lock brake system
19	ABS MAIN2	10	Anti-lock brake system
20	ABS MAIN1	10	Anti-lock brake system
21	FR FOG	15	Fog lights
22	CHS W/P	10	CHS W/P
23	AMP	30	Audio system
24	PTC HTR2	30	PTC heater
25	PTC HTR1	30	PTC heater
26	CDS FAN	30	Electric cooling fan
27	—	—	—
28	—	—	—
29	P/I	60	«AM2», «HEV», «EFI», «HORN» fuses
30	HEAD MAIN	40	Headlight relay
31	—	—	—
32	ABS-1	30	ABS MTR relay
33	ABS-2	30	Anti-lock brake system
34	—	—	—
35	DC/DC	100	PWR relay, T-LP relay, IG1 relay, «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR OUTLET FR», «ECU-B», «OBD», «STOP», «DOOR», «FR DOOR», «DEF», «AM1» fuses
36	—	—	—
37	—	—	—
38	PS HTR	50	Air conditioner
39	RDI	30	Engine control, radiator fan and condenser fan, TOYOTA hybrid system
40	HTR	40	Air conditioner, TOYOTA hybrid system
41	ESP	50	ESP
42	—	—	—
Relay
R1			Anti-lock brake system (ABS No.2)
R2			Anti-lock brake system (ABS MTR 2)
R3			Headlight (H-LP)
R4			Dimmer
R5			Parking control system (P CON MTR)
R6			Electric cooling fan (FAN No.3)
R7			Electric cooling fan (FAN No.2)
R8			Anti-lock brake system (ABS MTR)
R9			Anti-lock brake system (ABS No.1)

Relay Box

№	Relay
R1	PS HTR
R2	Fog light
R3	PTC heater (PTC HTR1)
R4	PTC heater (PTC HTR2)
R5	Daytime running light system (DRL No.4)
R6	CHS W/P
R7	—

Зачем заменять предохранитель автомагнитолы на Toyota Prius?

Итак, начнем наш контент о местонахождении предохранителя автомагнитолы вашего Toyota Prius интересом его изменения. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены

Важно знать, что предохранитель действует как устройство безопасности для предотвращения перенапряжения на вашем Toyota Prius. Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным

Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена. Как правило, вы захотите замените предохранитель автомагнитолы Toyota Prius, когда он перестанет работать без видимых объяснений . Если ваша батарея работает эффективно, возможно, проблема связана с предохранителем.
