Предохранители и реле toyota sequoia (xk60) и tundra (xk50), 2006 — 2020

Toyota Tundra / Sequoia / Lexus LX-570. Предохранители

1. Для предотвращения повреждения электрической системы в результате короткого замыкания или перегрузки каждая отдельная электрическая цепь оснащена предохранителем. Предохранители рассчитаны так, чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях.

2. Монтажные блоки расположены в салоне и в моторном отсеке. Примечание: расположение предохранителей в различных вариантах комплектации может несколько отличаться от приведенного на рисунках.

а) Моторный отсек: монтажный блок расположен в правой передней части моторного отсека около аккумуляторной батареи.

1. Если фары или другие электрические узлы не работают, то проверьте плавкие вставки и предохранители. Если любой из элементов перегорел, то его необходимо заменить. Примечание: перед заменой предохранителей определите причину электрической перегрузки и выполните необходимый ремонт.

Внимание: запрещается использование проволоки вместо предохранителей даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару. 2

Замена предохранителя

2. Замена предохранителя.

а) Перед заменой предохранителя обязательно выключите электрическую цепь и установите переключатель запуска двигателя в положение «OFF».

б) Снимите крышку с монтажного блока и определите, какой предохранитель перегорел.

Примечание: если Вы не уверены в том, перегорел ли рассматриваемый предохранитель или нет, то замените для контроля подозрительный предохранитель другим предохранителем, в исправности которого Вы уверены.

г) В монтажных блоках в салоне или моторном отсеке имеются специальные съемники для извлечения предохранителей.

д) С помощью специального съемника вытяните предохранитель из блока в прямом направлении на себя.

Примечание: если электрическая

цепь не работает и предохранитель не перегорел, то причиной неисправности является что-то другое.

е) Надежно вставьте в зажим новый предохранитель с такой же характеристикой (номиналом).

— Устанавливайте предохранитель только с номинальной силой тока в амперах, указанной на крышке монтажного блока.

— Не используйте предохранитель с более высоким номиналом тока или какие-либо другие предметы («жучки»), такие как проволока, фольга и т.п., вместо сгоревшего

предохранителя или плавкой вставки. Это может стать причиной более серьезного повреждения или пожара.

— Если нет запасного предохранителя, то в критических ситуациях можно вынуть предохранители из позиций, которые не являются необходимыми для нормального движения автомобиля, и использовать их, если их номинал совпадает с необходимым.

— Если у Вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.

— Если установленный новый предохранитель через короткое время также перегорает, то это указывает на неисправность в электрической системе.

Примечание: рекомендуется хранить в автомобиле комплект запасных предохранителей.

Нагрузочная мощность предохранителей

На крышке блока предохранителей указаны наименования электрических цепей и характеристики предохранителей и плавких вставок.

— Расположение и, возможно, номинал предохранителей в различных вариантах комплектации может немного отличаться от приведенного на рисунках.

— В главе «Электрооборудование кузова» показаны также возможные места расположения блоков реле и предохранителей в салоне автомобиля и в моторном отсеке.

Источник статьи: http://carmanuals.ru/toyota-tundra-2006-sequoia-2007-lexus-lx-570-2007/toyota-tundra-sequoia-lexus-lx-570-predohraniteli

Автоматические предохранители

Примерно в то же время, как появились пробки-автоматы были предложены автоматические выключатели на более широкий ряд номинальных токов и напряжений. Во всех отношениях это был хороший скачек в бытовых предохранителях. Но в связи с тем что по разным причинам часто они перегружали линию многие от них отказывались.

Современные производители выпускают широкий спектр различных устройств для защиты потребителей электроэнергии, которые совмещают несколько функций в одном устройстве. Это и автоматы защиты, автоматы со встроенным цифровым вольтметром, устройства защитного отключения — УЗО, и пр.

Блок предохранителей №2 в салоне (правый)

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей №2 в салоне.

№	название	ампер	Функция / компонент
1	RSFLH	30	Нет цепи
2	B./DR CLSR RH	30	Нет цепи
3	B./DR CLSR LH	30	Нет цепи
4	RSF RH	30	Нет цепи
5	ДВЕРЬ DL	15	Нет цепи
6	АНС-Б	20	Нет цепи
7	TEL	5	мультимедиа
8	TOW BK / UP	7,5	буксировка
9	AHC-B № 2	10	Нет цепи
10	ECU-IG № 4	5	Система предупреждения о давлении в шинах
11	SEAT-A / C FAN	10	Вентиляторы
12	SEAT-HTR	20	Подогрев сиденья
13	АФС	5	Нет цепи
14	ECU-IG № 3	5	Система круиз-контроля
15	STRG HTR	10	Система рулевого управления с подогревом
16	телевидение	10	Сборка с несколькими дисплеями

Схемы предохранителей на японских автомобилях и их расшифровка

Графическое изображение преобразователей Toyota Camry 2006 – 2012 гг. включает:

• нумерацию вставок;
• цветовое обозначение функций защитных приспособлений.

Расшифровка модуля плавких перемычек внутри салона и в моторном отсеке находится в инструкции к авто.

Под приборной панелью расположены 2 секции предохранителей:

• 1-я полоса – F16- F31;
• 2-я секция – № 1–15.

Цветовая маркировка прерывателей соответствует номинальному току:

• красный – 10 А (F716,19, 21, 25, 31);
• коричневый – 7,5 А (№ 23, 27, 30, 15);
• желтый – 20 А (F2,8, 29);
• синий – 15 А (F14, 24).

На схеме моторного отсека указаны реле.

Обозначение коммутационных включателей:

• 1-й ряд справа – FAN 1, 2, 3;
• 2-я полоса – RRDEF, ST RELAY.

Блоки под капотом.

Где находятся блоки предохранителей и реле на Toyota Corolla и Toyota Camry

Модель седана среднего размера Toyota 1966 – 1987 гг. оборудована мощными потребителями тока, защищенными плавкими вставками. Прерыватели установлены в салоне, части кузова для мотора и агрегатов.

На японских автомобилях 10-го поколения (2006 – 2016 гг.) перемычки объединены в модули. Подкапотное оборудование включает блоки управления и коммутационные выключатели.

Салон

В салоне авто находятся 26 кодовых прерывателей тока.

Danel включает 3 вставки, SFT LOCK-ACC2, АМ2-11, РСМ-1 и т.д.

Безопасность авто повышает дополнительный модуль коммутационных выключателей R1-R4.

F1 (30 А) контролирует модуль ЭБИ. Элементы № 4, 5, 13 (25 А) обеспечивают безопасность стартера, омывателя стекол. № 24 (defog) защищает обогреватель заднего стекла.

F7, 9 отвечают за кондиционер и противотуманное устройство. Перемычка № 10 (ig1) проверяет тормозное устройство.

Блок в салоне.

Под капотом

В отсеке Тойота Королла 150 находятся 37 прерывателей и 4 коммутационных выключателя. Вставка № 37 (7,5 А) – Start Energy. Перемычки № 6, 7, 9, 12, 22, 24, 31–34 имеют номинальную величину 10 А. Прерыватели тока F8, 10 обеспечивают безопасность радиосистемы и рулевого управления. F1, 3, 11, 26, 29 небольших размеров, работают при силе тока 30 А.

Авто Камри XV70 обеспечено прерывателями:

• H-LPJH – 5;
• H-LPRH – 2;
• TV – 4;
• A/F HTR – 2;
• DINS-4 – запасные устройства;
• EFI-NAIN1 – 3 и т.д.

Моторный отсек

Главный модуль в части кузова авто Toyota Camry (XV70) оборудован 39 плавкими вставками. Преобразователи тока имеют буквенный код.

В инструкции к авто отмечены следующие предохранители:

• TV (15 A) – навигационное оборудование;
• A/FHTR – коробка передач, контроль двигателя;
• D IN – вентилятор, мотор;
• EFI-MAIN1 – круиз-контроль;
• IG2- MAIN – система питания;
• VVT – отопление сидений;
• ABS-2 – тормозная система, VSC;
• ST1 – запуск двигателя;
• HORN – сигнализация.

Зачем заменять предохранитель звукового сигнала на Тойота Тундра?

.Итак, начнем нашу статью о местонахождении предохранителя клаксона вашей Toyota Tundra интересом его изменения. У вас может возникнуть ощущение, что у вас перегорел предохранитель, но вы не уверены. Если вы больше не можете использовать автомобильный гудок, вполне возможно, что предохранитель является спусковым крючком

Важно знать, что предохранитель действует как устройство безопасности, чтобы избежать перенапряжения на вашей Toyota Tundra. Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным

Отсюда факт что они прозрачны, вы можете проверить их и проверить целостность нити с помощью простой визуальной проверки. Вообще говоря, хочется замените предохранитель звукового сигнала на Toyota Tundra, когда он перестанет работать без видимых объяснений . Если ваша батарея работает нормально, возможно, проблема связана с предохранителем.

Тойота тундра предохранители | Автомобиль Toyota

Замена предохранителя на прикуриватель тайота Камри

How to change Fuses for Toyota RAV4 2013, 2014, 2015, 2016 fuse box

ABS. Руководство TOYOTA

Тойота Тундра-купе, камера заднего вида,Toyota Tundra Regular Cab

Где находится предохранитель подогрева сидений пежо 308

Замена батарейки в ключе Toyota Prius Key battery replacemen

https://youtube.com/watch?v=eFXqvEMxpxc

Spiral Cable 84306 48030 Подрулевой спиральный кабель Toyota

блок предохранителей тойота

Обзор новинок РИФ: калитка для запаски, лестница и силовая балка.

Toyota Rav4

Также смотрите:

• Фара Toyota solara
• Электросхема предохранителей Toyota
• Держатель фары Toyota
• Toyota hilux pickup тюнинг
• Передний бампер на Toyota highlander 2003
• Сравнить ниссан сентра и Тойота Королла видео
• Разболтовка Тайота аурис
• Распорка стоек для Toyota Camry
• Toyota land cruiser 200 или cadillac
• Винтовая подвеска Toyota Altezza

Блок предохранителей Toyota Camry v20 Лампы для Toyota Camry v50 Как поднять Toyota dyna Ремонт заднего контура кондиционера Toyota land cruiser 100 Мотор 3rz Toyota

Короткая историческая справка

Покорение американского рынка заняло у японского бренда много времени и сил. Ушли миллионы на разработку новых комплектующих, концептов внедорожников и пикапов (спрос рождает предложение).

За основу был взят мотор VK45DE, уже показавший надежность. Главная задача конструкторов – адаптировать движущий агрегат под габариты крупных автомобилей.

Специалисты внесли следующие структурные изменения:

• доработан блок цилиндров, увеличена высота компонента,
• установлены цилиндры большего диаметра, а поршневой ход нового коленвала составил 92 мм,
• цепной ГРМ повысил надежность конструкции, ее эксплуатационные качества.

Практическое использование «новичка» припало на 2003 год – старт продаж Nissan Armada.

Дальнейшая модернизация привела к появлению VK56VD, чье главное отличие заключалось в инновационной системе непосредственного впрыска топлива. Это повысило мощностные характеристики автомобилей, крутящий момент.

Блок предохранителей под капотом

Схема блока предохранителей под капотом Силовой блок предохранителей моторного отсека Ленд Крузер 200 смонтирован у левого крыла. Он состоит из следующих элементов (в скобках указан номинальный ток предохранителя в Амперах):

• 1 – подогревательная система A/F (15);
• 2 – цепь подачи сигнала (10);
• 3 – бензонасос, подогревательный комплекс A/F, EFI (25);
• 4 – система зажигания, инжектор и показания (30);
• 5 – контроллер отопительного устройства (50);
• 6, 63 – вентиляции, подогрев переднего ряда кресел (25);
• 7 – до 2014 года подогрев заднего дивана, а в дальнейшем вентилятор конденсатора (20, 25);
• 8 – до 2014 года подогревающий комплекс области покоя передних стеклоочистителей, а после обогрев заднего дивана (20);
• 9 – вентилятор конденсатора, передние противотуманки, соответственно до и после 2014 года (25, 7.5);
• 10 – до 2014 цепь для питания фар на прицепе, а затем основные и дополнительные стоповые огни, ABS, VSC, ECU, EFI, контроллер тормозов, разъем для подключения прицепного устройства (30, 15);
• 11 – начал использоваться только после 2014 года для обогрева и вентиляции кресел (25);
• 12 – конденсатор генератора (10);
• 13 – противотуманки (15);
• 14, 16 – основные, вспомогательные стоповые огни, ECU, ABS, VSC, EFI, разъем для прицепного устройства (5, 15);
• 15 – обогрев, вентиляция кресел (25);
• 17 – цепь для питания фар на прицепе, а для дизельной модификации Ленд Крузер 200 вспомогательный отопительный комплекс (30, 7.5);
• 18 – задний контур кондиционирования (50);
• 19, 20, 21 – обогреватель PTC 1, 2, 3 (50);
• 22 – RH-J/B (40);
• 23, 44 – буксир (40, 30);
• 24 – VGRS (40);

• 25 – очистительное устройство передней оптики (30);
• 26 – обогревательная система заднего стекла (30);
• 27 – задействовался только с 2014 года: SUB-R/B (100);
• 28 – передний контур кондиционирования (50);
• 29 – не задействован;
• 30, 39, 45 – ECU (150, 5, 25);
• 31 – генератор (180);
• 32 – не задействован, а для Ленд Крузер 200 с дизель мотором: DRIVER (80);
• 33 – накал силового агрегата (50);
• 34 – ДХО, блок-фары (40);
• 35, 36 – ABS (50, 30);
• 37 – пусковая система (30);
• 38 – программа запуска силового агрегата кнопкой и интеллектуальная система открытия дверей (7,5);
• 40 – модуль на потолке, подсветка салонного зеркала заднего вида (7,5);
• 41 – программа фиксации положения водителя (5);
• 42 – до 2014 года мультимедийная, а в дальнейшем аудио система (5, 30);
• 43 – устройство для развлечения пассажиров заднего дивана (7,5);
• 46 – программа для блокирования руля (20);
• 47 – поворотники и боковые повторители, счётчик и цепь для прицепа (15);
• 48 – задействован только на дизельном Ленд Крузере 200: топливный насос (20);
• 49 – EFI (10);
• 50 – IC-ALT (5);
• 51 – радио, аудио система (30);
• 52 – DSS2, радио, навигация (10);
• 53 – центральный замок, межсетевой интерфейс ECU, VGRS, регулятор положения, датчик управления рулевого колеса, датчик перегруза и скорости, охлаждающая камера, счётчик, модуль на потолке, программа запуска силового агрегата Ленд Крузер 200 и открытия дверей без ключа (5);
• 54 – часы, подсветка дверных порогов (5);
• 55, 60 – левый, правый дальний свет (15);
• 56, 61 – левый, правый ближний свет, корректор света (15);
• 57 – зажигание, инжектор (10);
• 58 – счётчик (5);
• 59 – GBS, межсетевой интерфейс ECU, ABS, VSC, SRS, блокиратор руля, программа запуска ДВС и открытия дверей без ключа, открытый контур (10);
• 62 – AFM, EVP VSV, 02 SSR, AI DRIVER, AI EX VSV, ACIS VSV (7,5);
• 64 – используется на дизель Ленд Крузер 200: EGR E-VRV B2, D-THROT SOL B2 (7,5);
• 65 – система подогрева внешних зеркал (5);
• 66 – ДХО (5).

На рис. слева показано расположение блока предохранителей с левой стороны; на рис. справа — блок предохранителей справа (при наличии)

Еще один узел

Схема дополнительного блока предохранителей под капотом

Дополнительные предохранители моторного отсека Тойота Ленд Крузер 200 защищают следующие цепи:

• 1, 3, 4, 11 – не задействован;
• 2 – тормозной контроллер (30А);
• 5 – подогревающий комплекс области покоя передних стеклоочистителей (20А);
• 6 – конденсатор генератора (10А);
• 7 – предохранитель сигнализации (5А);
• 8 – подогрев кресел (25А);
• 9 – дополнительная отопительная система (10А);
• 10 – цепь для питания фар на прицепе (30А).

Типоразмеры автомобильных предохранителей

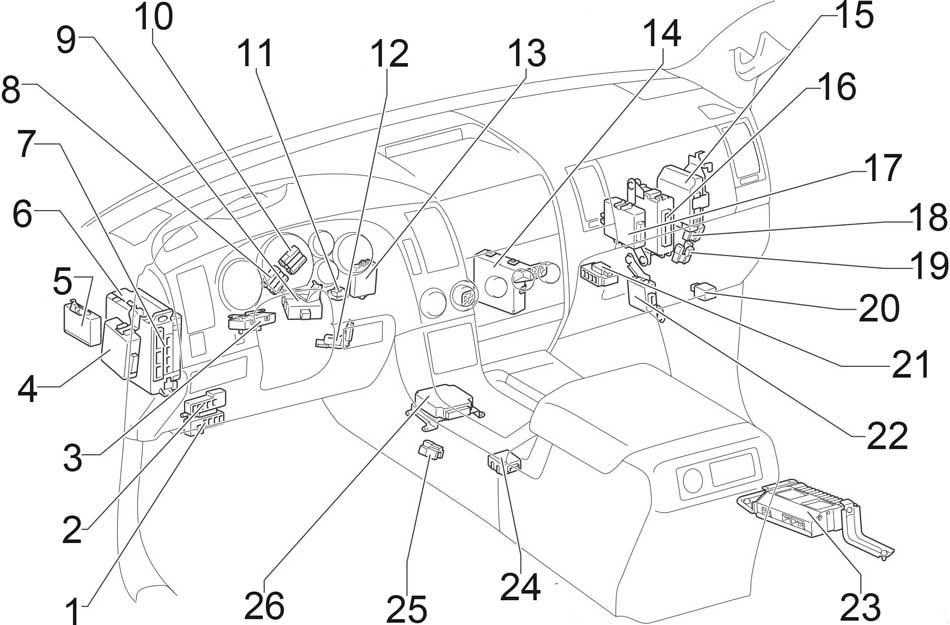

Passenger compartment

Location

General block layout

Assignment

1. Junction Connector (CAN LH №2)
2. Junction Connector (CAN LH №1)
3. Multiplex Tilt and Telescopic ECU
4. Turn Signal Flasher Assembly
5. Distance Control ECU Assembly
6. Fuse Box
7. Main Body ECU
8. J/B №5
9. Power Steering ECU Assembly
10. J/B №4
11. Back-Up Light Relay
12. Transponder Key Amplifier
13. Transponder Key ECU Assembly
14. A/C Amplifier Assembly
15. Four Wheel Drive Control ECU
16. Clearance Warning ECU Assembly
17. Power Source Control ECU
18. J/B №3
19. J/B №6
20. Ignition (ACC Cut) Relay
21. Junction Connector (CAN RH)
22. Tire Pressure Warning ECU
23. Stereo Component Amplifier Assembly
24. Shift Lock Control ECU Sub-Assembly
25. J/B №7
26. Center Airbag Sensor Assembly

Fuse box

In the passenger compartment, the main fuse box is located under the dashboard.

Photo example

Diagram from the box cover

Protected components

INVERTER	15A Inverter
FR P/SEAT LH	30A Power Driver Seat
DR/LCK	25A Body ECM
POWER No.5	30A Electric tailgate
OBD	7.5A Diagnostic connector
PWR OUTLET	15A Socket
–	–
AM1	7,5A Gear selector lock, starting system, heated seats
A/C	7,5A Air conditioner
MIR	15A Mirror control unit, heated mirrors
POWER No.3	20A Windows
FR P/SEAT RH	30A Power Passenger Seat
TI&TE	15A Steering column tilt and height adjustment system
S/ROOF	25A Hatch
RR SEAT-HTR RH	10A Heated seats
ECU-IG No.1	7.5A ABS, VSC, body ECM, park assist, power driver’s seat, tilt and height adjustment, gear selector lock, tire pressure monitor, trailer connector, socket, sunroof, power door luggage compartment, headlight washer, Blind Spot Monitor, additional display
AIR SUS IG	20A Air suspension
LH-IG	7.5A Reversing lamps, charging system, instrument cluster, direction indicators, air conditioning, heated seats, heated rear window
4WD	20A xDrive
RR SEAT-HTR LH	10A Heated seats
WSH	20A Glass washer
WIPER	30A Windscreen wiper and washer
ECU-IG No.2	7.5A Body ECM, power steering, gateway unit
TAIL	15A Side light, trailer side light
A/C IG	10A Air Conditioner
–	–
SEAT-HTR	20A Ventilation and heated seats
PANEL	7.5A Instrument panel light, glove box light, ashtray light, auxiliary display, audio system, rear view monitor, navigation, rear passenger entertainment system, instrument cluster, air conditioning, ventilation and heated seats, Blind Spot Monitor
ACC	7.5A Auxiliary display, audio system, rear passenger entertainment system, rear view monitor, navigation, reversing lamps, reversing lamps (trailer), socket, power mirrors, body ECM
BK/UP LP	10A Reversing lamps, instrument cluster
CIG	15A Cigarette lighter
POWER No.1	30A Power windows, tailgate power window

Зачем заменять предохранитель габаритного света на Infiniti QX80?

.Итак, приступим к содержанию нашей статьи о расположении предохранителя габаритного света вашего Infiniti QX80 благодаря его изменению. У вас может сложиться впечатление, что у вас перегорел предохранитель, но вы не уверены. Если вы больше не можете использовать ночные огни вашего автомобиля, вполне возможно, что предохранитель является спусковым крючком

Важно знать, что предохранитель действует как устройство безопасности для предотвращения перенапряжения на Infiniti QX80. Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным

Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить все еще не повреждена, с помощью очень простой визуальной проверки

В общем, хочется замените предохранитель габаритных огней Infiniti QX80, если они больше не работают без причины. Если ваша батарея функционирует должным образом, возможно, проблема связана с предохранителем

Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить все еще не повреждена, с помощью очень простой визуальной проверки. В общем, хочется замените предохранитель габаритных огней Infiniti QX80, если они больше не работают без причины . Если ваша батарея функционирует должным образом, возможно, проблема связана с предохранителем.

Где предохранитель клаксона на Тойоте Тундра?

Мы будем сейчас Найдите расположение предохранителя клаксона на вашей Toyota Tundra . Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют правильную работу вашего звукового сигнала. Мы по очереди поможем вам найдите предохранитель для вашей Toyota Tundra рог.

Замените предохранитель в клаксоне вашей Тойота Тундра

.Сначала мы сконцентрируемся на внутреннем предохранителе звукового сигнала вашей Toyota Tundra. Для этого вам нужно будет перейти к блоку предохранителей вашего автомобиля . Если вы не можете его найти, знайте, что он находится рядом с вашим рулевым колесом, вы узнаете его точное местоположение благодаря руководству по эксплуатации вашей Toyota Tundra.

Прочтите руководство на крышке блока предохранителей, чтобы найди предохранитель клаксона твоей Тойота Тундра , следует отметить как «рог».

Осторожно извлеките предохранитель из рожка с помощью плоскогубцев и проверьте состояние нити.

Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последнему компоненту этой статьи и проверьте свой рог. В качестве последнего средства вы можете отнести машину к своему технику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя на автомобильном звуковом сигнале соберите и проверьте звуковой сигнал.

Замена реле предохранителя звукового сигнала на вашей Toyota Tundra

Наконец, теперь мы увидим, как проверить состояние реле звукового сигнала в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашей Toyota Tundra, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть кеша на предмет расположения реле звукового сигнала или руководства пользователя, если вы не можете его найти.
• Поменяйте реле на другое реле, чтобы проверить свой рог, или замените его новым.

Теперь ты знаешь как найти предохранитель автомобильного гудка , если вы ищете других предохранители, такие как предохранитель стартера на Toyota Tundra, или предохранитель автомагнитолы Toyota Tundra, не стесняйтесь обращаться за советом к нашим веб-материалам, посвященным этим предохранителям.

Если вам нужны дополнительные учебные материалы по Toyota Tundra, перейдите на наш Тойота Тундра категория.

Блок предохранителей в моторном отсеке Toyota Highlander

Предохранительных блока, которые расположены в моторном отсеке, два. Приступим к их изучению.

Первый блок:

1. 1, 2, 3 – резерв;
2. 4 – обогрев задних стекол;
3. 5 – обогрев зеркал;
4. 6 – розетка для дополнительного электрооборудования;
5. 7 – система Мультиплекс;
6. 8 – впрыск EFI-2;
7. 9 – впрыск EFI-3;
8. 10 – активация INJ-1;
9. 11 – активация INJ-2;
10. 12 – кондиционер;
11. 13 – антиблокировочная система;
12. 14 – электрический вентилятор охлаждающей системы радиатора;
13. 15 – антиблокировочная система;
14. 16, 17, 18 – не активные;
15. 19 – кондиционер;
16. 20 – обогрев задних стекол;
17. 21 – электрический привод задних дверей;
18. 22 – электрический усилитель руля;
19. 23 – активация ST;
20. 24 – аудиосистема, видеосистема;
21. 25 – магнитола;
22. 26 – датчик положения руля, приборы, указатели, часы, кондиционер, ЭБУ, управление центральным дверным замком, электрический привод задней двери, самостоятельная диагностика;
23. 27 – осветительная техника внутри салона, приборы, указатели, электрический привод задней двери;
24. 28 – магнитола;
25. 29 – освещение багажника;
26. 30 – активация INJ-1 и INJ-2;
27. 31 – блокировочная система руля;
28. 32 – активация EFI-2 и EFI-3;
29. 33 – указатели поворота;
30. 34 – управление центральным дверным замком, система Мультиплекс;
31. 35 – зарядное устройство;
32. 36 – Мультиплекс;
33. 37 – ЛФ/ДС;
34. 38 – ПФ/ДС;
35. 39 – ЛФ/БС;
36. 40 – ПФ/БС;
37. 41 – звуковое оповещение;
38. 42 — Entry&Start;
39. 43 – впрыск, управление дросселем;
40. 44 – информация о составе ТВС;
41. 45 – звуковое оповещение.

Второй блок:

1. 1 — INV-W/P;
2. 2 — IGCT №2;
3. 3 — A/C-D.

Все три защищаемые цепи не используются.

Cadillac Escalade

Cadillac Escalade

Безусловно роскошный автомобиль, который уже получил негласное прозвище «король дорог» успел полюбиться звездам мировой величины. Авто не раз становилось «героем» голливудских фильмов и клипов знаменитостей.

Cadillac Escalade салон

И недаром, ведь ему есть чем похвастаться перед конкурентами: хромированной отделкой, кожаным салоном, наличием электронных гаджетов внутри салона, массивным 6,2-литровым двигателем, мощность которого достигает 420 л.с., автоматической коробкой передач и конечно полным приводом.

Cadillac Escalade салон

В управлении Эскалейд прост, несмотря на внушительные габариты. Однако такого большого «зверя» парковать на узких парковках не так-то просто, да и не любой гараж будет отвечать всем требованиям. Стоимость этого красавца варьируется от 5 290 000 рублей до 6 240 000 рублей в зависимости от комплектации. Разгон до 100 км/ч у такого здоровяка всего лишь 6.7 секунд по паспорту. Впечатляет, не правда ли?

Коды неисправностей Тойота Прадо

Стандартные коды неисправностей и ошибок Toyota Prado представляют собой набор комбинаций, указывающих на проблемы, имеющиеся в бортовой сети машины. Описания поломок используются единые, актуальные для всех версий и сборок, включая самые распространенные комплектации с мотором на 4 литра.

В большинстве модификаций автомобиля типа 90 1KZ TE или 95 кузове, ошибки на панели приборов выводятся на центральную консоль. Здесь монтируется дисплей, где и высвечиваются шифры.

В отдельных версиях сборок и авто старых годов за индикацию ошибок отвечает специальный диод, установленный в передней части приборной доски.

C120A — ошибка Прадо: калибровка

Сигнал говорит водителю, что произошел сбой в работе ЭБУ автомобиля или имеется проблема с правильностью функционирования системы АБС. Последний модуль нуждается в калибровке.

Ошибка С1201

Модуль ЭСУД – обнаружена серьезная неисправность, система работает в аварийном режиме. Для устранения неполадки следует выполнить более тщательную диагностику.

Ошибка С1728: Прадо 120

Указывает обрыв на заднем левом амортизаторе, устранение неполадок выполняется путем диагностики проводки датчиков.

C1735 — ошибка

Указывает на неисправность компрессора уровня пневматической подвески. Подобная ошибка является нормой при выключенном моторе.

C1831 — ошибка Прадо KDSS

Обнаружена поломка электромагнитного клапана системы КДСС. Выполните более тщательную диагностику устройства. Возможно придется менять модуль целиком.

B126A — поломка Прадо 150

Типичная проблема для авто с нештатным модулем без ключевого обхода. Ошибка может находиться в стартере или блоке блокировки силовой установки.

Функции

1.Имеет камеру заднего вида
Toyota Sequoia SR5 (2014)

Toyota Tundra Limited (2014)

Камера заднего вида (​​также известная как камера заднего наблюдения) обеспечивает вид позади транспортного средства, что помогает предотвратить несчастные случаи. Это особенно полезно для автомобилей с большим количеством ограниченного вида, таких как пикапов и грузовиков.

2.Имеет систему в автомобиле
Toyota Sequoia SR5 (2014)

Toyota Tundra Limited (2014)

Система в автомобиле (например, Форд SYNC, Apple CarPlay) дает дополнительные функции, такие как навигация, прием телефонных звонков (при связи с вашим смартфоном) и контролирует музыку.

3.количество подушек безопасности

8

Неизвестно. Помогите нам, предложите стоимость.

Подушки безопасности предназначены для смягчения удара для пассажиров в случае столкновения. Стандартное количество составляет около шести, но некоторые автомобили теперь включают дополнительные подушки, например, коленные подушки безопасности, боковые подушки безопасности и боковые шторки безопасности.

4.Есть Bluetooth
Toyota Sequoia SR5 (2014)

Toyota Tundra Limited (2014)

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

5.Имеет ISOFIX/замок
Toyota Sequoia SR5 (2014)

Toyota Tundra Limited (2014)

ISOFIX (также известный как замок) является стандартной системой точек крепления для детских сидений безопасности, что позволяет установить их быстро и безопасно.

6.USB разъемы

1

2

При большем количестве USB разъемов вы имеете возможность подключить большее количество устройств.

7.Имеет регулируемые по высоте ремни безопасности
Toyota Sequoia SR5 (2014)

Toyota Tundra Limited (2014)

Регулируемые по высоте ремни безопасности разрешают пассажирам разных размеров перемещать ремни безопасности вверх или вниз для улучшения комфорта. Они также особенно полезны для повышения безопасности детей.

8.размер экрана (встроенный в машине)

6.1″

7″

Экран большего размера для встроенной системы в автомобиле намного удобнее и комфортнее в использовании во время вождения.

Chevrolet Tahoe

Chevrolet Tahoe

Мощный стандартный двигатель V8, привлекательный дизайн и функциональный салон – это только минимальный набор качеств, которым может похвастаться один из лучших внедорожников в мире. По сравнению с обычными крупногабаритными авто, такими как Chevy Traverse или Honda Pilot, например, Шевроле Тахо имеет способность буксировать гораздо больший вес.

Chevrolet Tahoe салон

Достигается это благодаря установленной производителями прочнейшей раме. Длина авто достигает 5,2 м., ширина вместе с зеркалами – 2 метра. Мощность его двигателя составляет до 426 л.с. благодаря 6,2-литровому V8. Полный привод и множество опций в довесок помогает преодолевать любые преграды и бездорожье, но достаточно часто “Тахо” используют как городской автомобиль. Стоимость нового авто в среднем 4 500 000 рублей.

Вторичный воздух Тойота Тундра / Lexus LX570

Система вторичного воздуха автомобиля Тойота Тундра / Lexus LX570 4,7/5,7 абсолютно одинакова.

Схема подключения эмулятора SAP-OFF на Тундру/LX570

Под капотом, за аккумулятором и блоком предохранителей находим два драйвера управления насосами и клапанами вторичного воздуха.

нам нужны вот эти провода

подключаем один эмулятор по схеме

Разъём с двумя толстыми проводами снимаем и изолируем, это питание и управление насосом, оно больше не нужно.

• На драйвере чёрный с синим тонкий провод отрезаем и изолируем.
• К синему с белой полосой подключаем красный провод эмулятора.
• К розовому с синим подключаем жёлтый провод эмулятора.
• К красному проводу подключаем белый.
• Зелёный с жёлтой полосой отрезаем и к той части которая идёт в машину подключаем синий провод.
• К чёрному с белым подключаем чёрный провод эмулятора.

В правом углу моторного отсека находим блок с разъёмами, снимаем крышку.

В этом разъёме находим синий с белой полосой провод ( Тундра, Секвойя ) отрезаем и подключаем зелёный провод эмулятора. Синий с белым обязательно отрезаем!

На Тундре —

На LX570 это будет зелёный с чёрным провод , пин номер 36. Также его отрезаем и подключаем зелёный провод.

На LX570 —

Ниже фотографии приведена распиновка этого разъёма.

Второй эмулятор подключаем точно также по этой схеме

• на драйвере разъём с двумя толстыми проводами снимаем и изолируем
• красный провод эмулятора подключаем к синему с белой полосой (тонкому проводу) на драйвере
• чёрный провод эмулятора подключаем к белому с чёрной полосой тонкому проводу на драйвере.
• тонкий чёрный с белой полосой провод на драйвере отрезаем и изолируем.
• белый провод эмулятора подключаем к тонкому коричневому проводу на драйвере.
• жёлтый провод эмулятора подключаем к тонкому розовому проводу на драйвере.
• зелёный тонкий провод на драйвере разрезаем и к той части которая уходит в жгут проводов подключаем синий провод эмулятора.
• в разъёме —

на тундре —

На LX570 —

Стираем ошибки, заводим машину, если есть течстрим проводим тест системы вторичного воздуха.

По вопросам приобретения эмуляторов и для консультаций по подключению обращайтесь по т. 89609494825 можно в вацап.

Как делать не надо —

НЕ ПОЛЬЗУЙТЕСЬ такими соединителями, контакта не будет

Тестирование системы вторичного воздуха с помощью сканера

Коды ошибок Тойоты Авенсис: расшифровка неисправностей, как сбросить

• Внутренняя проводка гидравлического блока
• Реле электромагнитных клапанов ABS
• Жгут проводов реле электромагнитных клапанов
• Напряжение питания (12 В)

• Внутренняя проводка гидравлического блока
• Реле электронасоса
• Жгут проводов реле электронасоса
• Напряжение литания (12 В)

• Электромагнитный клапан
• Проводка и разъем электромагнитного клапана гидравлического блока

• Датчик частоты вращения
• Проводка и разъем датчика частоты вращения
• Ротор датчика частоты вращения

• Датчик частоты вращения
• Ротор датчика частоты вращения

• Аккумуляторная батарея
• Регулятор напряжения

Датчик Замедления

• Датчик замедления,
• Жгут проводов или разъем датчика

• Датчик давления в главном тормозном цилиндре
• Жгут проводов или разъем датчика

Жгут проводов или разъем выключателя стоп-сигналов

• Электронасос, реле и аккумуляторная батарея
• Проводка, разъем и болты, соединяющие с массой или схема электронасоса

Блок управления ABS

предохранители Toyota LC200 — поиск по DRIVE2

Замена предохранителя на Прикуриватель — Toyota Land Cruiser.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Всем привет!Сегодня решил заморочится и поменятьпредохранитель на прикуриватель, по мануалу он расположен под панелью со стороны водителя и обозначен как 1 на 15-А, достав его я был удивлён что он.

Реле и предохранители Toyota Land Cruiser 100 (c 08/2002 года).

Предохранителей

и реле на TLC100 целая куча, раскиданы они по разным местам. Поэтому решил сделать небольшой FAQ по ним. Надеюсь кому может пригодится. Расшифровка названияпредохранителей в подкапотном пространстве A.C. — 20 A — Усилитель кондиционера.

Блок предохранителей — Toyota Land Cruiser, 4.5 л., 2015 года.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Братцы кто на новом крузаке ездит не знаете где стоитпредохранитель на питание омывателя фар? А то слишком много омывайки уходит(( Добавлю фоткупредохранителя на клаксоны.

Предохранители — Toyota Land Cruiser, 4.6 л., 2014 года на.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Сгорелпредохранитель прикуривателя, начал ковырять.Блочок ипредохранители под крышкой под рулём.Два болтика крестовой,3 защёлки и вот оно…Блочок маленький, засунули как негру в.

Как отключить омыватель фар — Toyota Land Cruiser, 4.6 л., 2014.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Как сейчас работает омыватель фар? При включенном ближнем свете фар однократно срабатывает омыватель фар вместе с

Еще можно вынуть предохранитель

, тем сам полностью отключить омыватель фар

Предохранители — Toyota Land Cruiser, 4.7 л., 2011 года на.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Вот, такой случай произошел!

Вот и парадокс машина меньше, а предохранители

мощнее! Решил проблему кардинально, прикупил крабики, чтобы от аккумулятора на прямую записаться!

Как отключить омыватели фар и ходовые огни. LC 200 — Toyota .

В день 11 Апреля. когда весь мир спрашивает себя сошел ли он с ума. Дам вам коллеги пару ответов на пару вопросов. Для меня иногда кажется лишней функция омывателей фар. Её можно отключить вынув предохранитель

Предохранитель прикуривателя — Toyota Land Cruiser.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Ещё где то год назад включил в розетку на 220 в багажнике турбодувку Хитачи, ну и сжёгпредохранитель , искать времени не было думаю да и фиг с ним, а тут коллега по работе попросил проверить насос, включается от.

Первая поломка, PCS VSC… — Toyota Land Cruiser, 4.5 л., 2009.

Отзыв владельца Toyota

Land Cruiser 200 — поломка. Поездив на машине месяц, заметил, что датчик ремня безопасности водительского
