Дворники не возвращаются в исходное положение причина и устранение!
И так сегодняшную запись начну с темы которая набила мне оскомину это поворотники которые не хотели работать. Сегодня я их победил теперь работают на ура. И так подключал я по данной схеме реле РС П кнопка аварийки Ну с поворотниками все ясно пару фоток что и как. Теперь за дворники возмемся на удивление схема сделаная мною пару месяцев назад заработала с первого раза, теперь об отдельных моментах так как у меня стоит камазовская гитара по моему мнению придает брутальности авто переключатель дворников чуть мешал поскольку у него загнут рычаг, даже хотел отпилить но задумался. Решение пришло неожидано нагрев термо пистолето рычаг легко выпрямился и встал как нужно.
дворники на уаз с регулируемой паузой и родным переключателем совсем мелкий, стекло не успевает намокнуть, и дворники практически работают по сухому. Регулируемый интервал стеклоочистителей на УАЗ Буханке.
Обзор блока предохранителей на УАЗ-315195 «Хантер»
Обычно предохранительных модулей на «Хантере» два: один расположен в салоне, другой — под капотом. Блоки отличаются как назначением, так и установленными элементами.
Схема предохранителей УАЗ «Хантер».
На УАЗе «Хантер» для расположения предохранителей предусмотрены планки (в блоках их по две), на каждой по 13 плавких размыкателей разного цвета и номинала:
- 5 А — оранжевый;
- 7.5 А — коричневый;
- 10 А — красный;
- 15 А — голубой;
- 20 А — жёлтый;
- 25 А — бежевый.
Салонный предохранительный модуль отвечает за работу приборов, которые не относятся к силовой установке. Он находится слева от руля прямо под панелью управления. Он представляет собой пластиковую коробку с крышкой, внутри которой установлены две планки с размыкателями, закреплённые болтами (как на фото ниже).
На следующей картинке представлена распиновка предохранителей салонного блока УАЗ «Хантер».
Модуль плавких размыкателей, расположенный под капотом уазика, защищает от перегрузок и короткого замыкания электрические цепи двигателя машины. Повреждение реле и силовых вставок, установленных в этом блоке, может привести к тому, что автомобиль просто не заведётся.
В зависимости от модификации «Хантера», эти блоки могут быть исполнены в двух вариантах:
- С четырьмя силовыми элементами, отвечающими за защиту цепи подогрева топливного фильтра (нет на 406 двигателе) и свечей накаливания. Используются на УАЗ-315143 и модели с индексом 315148.
- Две плавкие пластины на модели 315196 и прочих модификациях предназначены для защиты наружной оптики и разъём «30» выключателя зажигания.
Уазики, оснащённые дизельными моторами, комплектуются ещё и дополнительным (вспомогательным) предохранительным блоком (на рисунке ниже).
Блок устанавливается на правой боковой стенке моторного отсека и включает силовые вставки, контролирующие работу дизеля.
Итак, модуль плавких предохранителей защищает электропроводку УАЗа от перегрузок или короткого замыкания. Большинство модификаций «Хантера» оснащены двумя блоками, на дизельных авто их три.
Вместо послесловия — традиционное видео:
Где находится предохранитель бензонасоса уаз хантер
Блок находится под капотом рядом с ваккумным усилителем тормоза. Несколько раз был причиной того, что машина не заводилась (не работал бензонасос)
Оригинальный блок не нашел. Были закуплены стандартные колодки реле и колодки под предохранители (взял от старой сигналки)

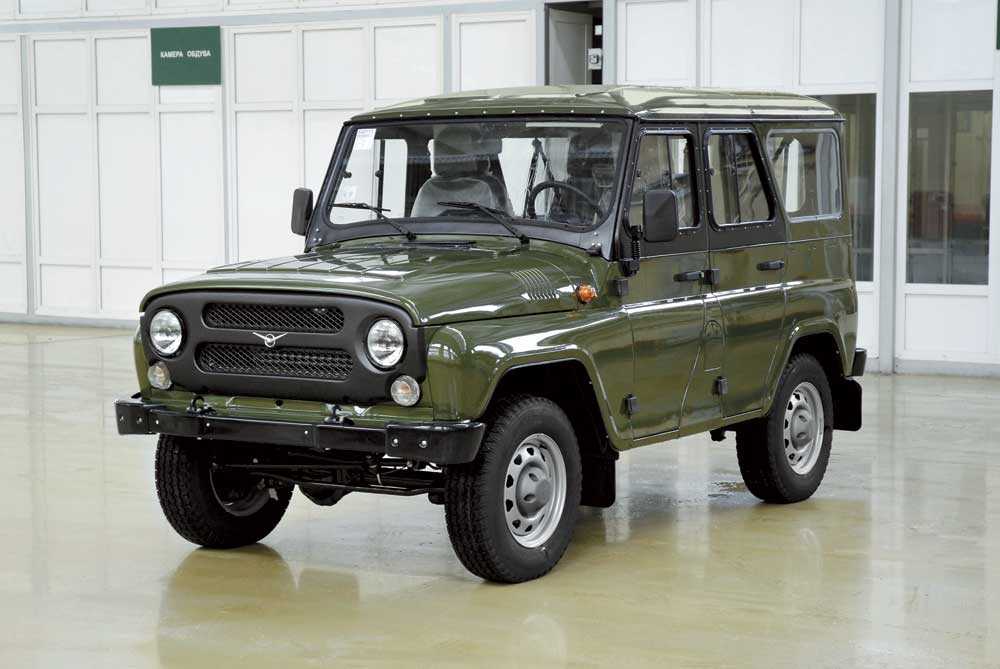

Автомобиль УАЗ «Hunter» представляет собой модернизированную модель из линейки военного автотранспорта, адаптированного к гражданскому применению.
Машина отличается от своих предшественников более усовершенствованными узлами и агрегатами.
Электрооборудование автомобиля соответствует требованиям и стандартам, предъявляемым к современным автомобилям. Обновления коснулись также предохранителей.
Электронная система автономной диагностики в значительной степени упрощает процедуру определения возможных поломок с механизмами, которые связаны с электропитанием.
Электрооборудование
Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.
Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.
В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.
Каждая вставка отвечает за определенное направление:
- пусковой выключатель;
- осветительные приборы снаружи авто;
- подогрев топливного фильтра;
- работа свечей зажигания.
Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.
Плавкие вставки монтажного блока установлены в следующем порядке.
| F1 | Верхняя планка | Резерв |
| F2 | Габаритное освещение | Правая сторона кузова |
| F3 | Ближний свет | |
| F4 | Дальнее освещение | |
| F5 | Противотуманные фары | |
| F6 | Лампа для подсветки места установки монтажного блока | |
| F7 | Стоп-сигналы задних фонарей | |
| F8 | Аварийная сигнализация | |
| F9 | Клаксон (звуковой сигнал) | |
| F10 | Лампы подсветки заднего номерного знака и подсветка приборов на панели управления | |
| F11 | Отвечает за прикуриватель | |
| F12 | Задняя противотуманка (при наличии) | |
| F13 | Резерв | |
| F14 | Нижняя планка | |
| F15 | Габаритное освещение | Левая сторона кузова |
| F16 | Ближний свет | |
| F17 | Дальнее освещение | |
| F18 | Противотуманные фары | |
| F19 | Задний ход (белый свет) | |
| F20 | Указатели поворотов (справа и слева) | |
| F21 | Работа отопительного прибора | |
| F22 | Мотор дворников и омыватели лобового стекла | |
| F23 | Внутреннее освещение салона авто и подключение лампы подкапотного пространства | |
| F24 | Резерв | |
| F25 | Работа приборов и сигнализаторов (датчиков) | |
| F26 | Резерв |
Замена предохранителей
Если обнаружен сгоревший предохранитель в монтажном блоке УАЗ Хантер, то перед его заменой следует разобраться почему это произошло, выяснить все возможные причины поломки и постараться ее устранить.
Запрещается при проведении работ:
- использовать вставки, выполненные кустарным способом (собственноручно);
- устанавливать изделия, которые конструктивно не предусмотрены в данном монтажном блоке;
- применять плавкие вставки, если их номинальная величина силы тока отличается от той, которая указана в сопроводительной техдокументации на автотранспортное средство;
- осуществлять проверку целостности электрической проводки (на наличие искры) путем замыкания ее на раму автомобиля.
Какие узлы и агрегаты защищают предохранители
Монтажный блок предохранителей на УАЗ Хантер обеспечивает надежную защиту следующих узлов:
- Габаритные огни и основное освещение автомобиля.
- Работа поворотных указателей.
- Прикуриватель.
- Звуковое сопровождение (клаксон).
- Работу стеклоочистителей.
- Внутреннее освещение салона авто.
- Стоп-сигналы.
- Отопительная система машины.
- система и радиооборудование.
- Насос отопительной системы.
- Подсветка и работа приборов на панели.
- Резервное оборудование.
Поиск неисправностей
На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне — Рамиль Абдуллин).
Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:
- В первую очередь, проверьте работоспособность АКБ.
- При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
- Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
- Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена .
Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.
Подкапотное хозяйство
Автопроизводитель предлагает в качестве моторов:
- Дизельный силовой агрегат модели ЗМЗ-5143.10 объемом 2,2 л;
- Бензиновый с впрыском топлива ЗМЗ-409.10 объемом 2,7л;
- Бензиновый с впрыском топлива УМЗ-4213 объемом 2,9 л.
Справочно: До 2006 г. модель комплектовалась импортным дизелем Andoria 4CT90, от которого впоследствии отказались в пользу отечественной разработки. Тем не менее, схема электросети в подкапотном пространстве данных версий имеет некоторые отличия.

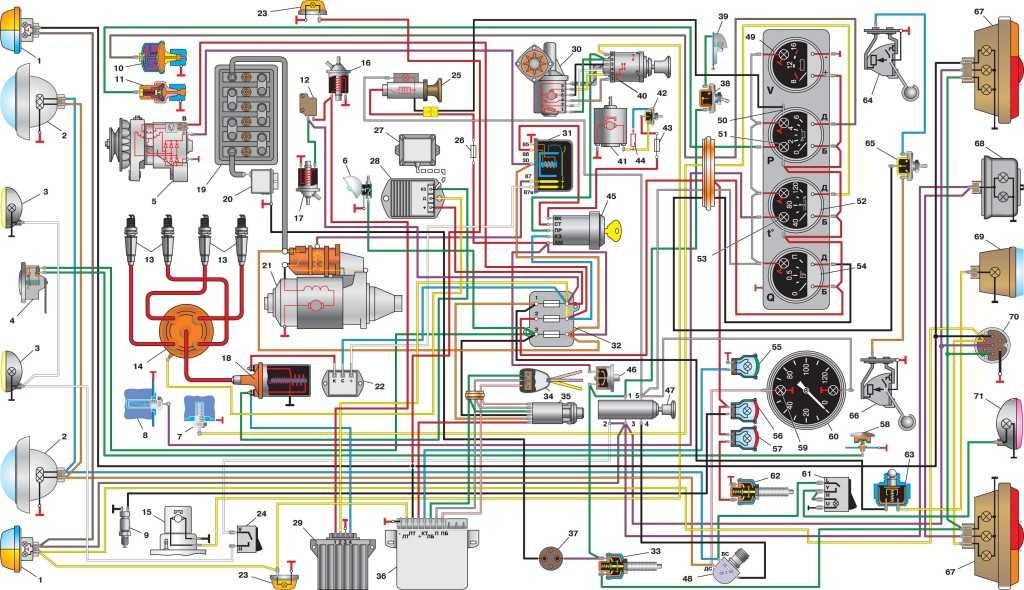

Электропроводка УАЗ 31519 на модификациях с системой впрыска топлива
Под капотом расположились ранее не устанавливаемые:
- Блок управления электронным зажиганием;
- Электронная система управления работой двигателя (ЭСУД);
- Различные датчики, фиксирующие параметры работы двигателя;
- Исполнительные электронные механизмы.
Контроллер на УАЗ Хаммер производства Bosch
Диагностика неисправностей ЭСУД
Основой ЭСУД является электронный контроллер, располагающий следующими типами памяти:
- ППЗУ – постоянное программируемое запоминающее устройство;
- ОЗУ – оперативное запоминающее устройство;
- ЭРПЗУ – электрически перепрограммируемое постоянное запоминающее устройство.
Справочно: благодаря таким особенностям и системе самодиагностики, контроллер запоминает все отклонения и ошибки, и выдает их в виде цифровых кодов при подключении диагностических приборов. По кодам легко установить причину отказа и компонент электрической сети, ответственный за ошибку.
Диагностический разъем для подключения считывателя кодов неисправностей
Поскольку цена диагностических приборов невелика, многие автовладельцы самостоятельно приобретают их для обслуживания автомобиля.
Автопроизводитель рекомендует следующий алгоритм считывания служебной информации своими руками:
- Выключить зажигание;
- Для перевода электронного контроллера в режим самодиагностики необходимо отключить автомобиль от АКБ на 10-15 секунд;
- Подключить АКБ обратно;
- Запустить двигатель и дать ему проработать ровно 60 секунд;
- Открыть диагностический разъем и отдельным проводом соединить выводы (№2 на схеме выше)
Таким образом, активируется режим самодиагностики. В подтверждение включения сигнальная лампа трижды высвечивает код 12, а все последующие будут выдавать неисправности, занесенные в память контроллера.
Совет: хорошим подспорьем в овладении навыками диагностики послужит с тематических форумов, где владельцы демонстрируют особенности работы с тестерами.
Генератор
В процессе улучшения модели УАЗ Хантер, автопроизводитель оснащал машину узлами и агрегатами от разных производителей. В частности, на первых партиях устанавливался:
- Генератор Iskra ААК 5572;
- Либо генератор Bosch 6 003 GB5011 (на модификации с дизельным двигателем).
Схема генератора Iskra
Соответственно, что у них разные разъемы для подключения, что вынуждало видоизменять и подкапотную проводку. В настоящее время автопроизводитель комплектует автомобиль генератором собственного производства 9422.3701. Эту особенность также следует учитывать при самостоятельном обслуживании автомобилей.
Историческая справка
Традиционно УАЗ 469 выпускался в двух вариантах:
-
Грузопассажирская версия
— 7 мест и 100 кг багажа; -
Командирская версия
– 2 места для пассажиров и 600 кг багажа.
Отраслевая нормаль 1945 года
Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:
- Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
- 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.
Отраслевая нормаль 1966 года
Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.
Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:
- автомобилю был присвоен четырехзначный номер — 3151;
- согласно новой системы, автомобиль может называться в документации как УАЗ 3151.
Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение — УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.
Схема предохранителей УАЗ Хантер
Дальнейшее описание электрооборудования предназначено для моделей с бензиновым и дизельным двигателем.
| Расположение | Расшифровка |
| 1 | Резервный |
| 2 | Габарит по правому борту |
| 3/4 | Ближний и дальний свет головной оптики по правой стороне машины. |
| 5 | Правая противотуманка |
| 6 | Для версий 2004-2006 года – переносная розетка и осветитель приборки. |
| 7 | Стоп сигналы |
| 8 | Аварийка |
| 9 | Клаксон |
| 10 | Подсветка приборки, фонаря номерного знака. |
| 11 | Прикуриватель |
| 12 | Задняя противотуманка. |
| 13 | Радио и штатная магнитола (при наличии) |
| 14 | Для версии 2014 года не используется. |
| 15 | Габарит левый. |
| 16/17 | Ближний и дальний свет по левому борту. |
| 18 | Левая противотуманка. |
| 19 | Левая часть осветителя заднего хода |
| 20 | Поворотники |
| 21 | Вентилятор печки. |
| 22 | Очиститель и омыватель лобового стекла. |
| 23 | Подсветка салона и подкапотная лампа. |
| 24 | Запас |
| 25 | Работа приборов и контрольных ламп |
| 26 | Вспомогательный насос печки. |
Далее следует рассмотреть модуль реле, установленных ниже основной панели.
| Порядок расположения | Описание |
| 1 | Выключатель ближнего света фар |
| 2 | Аналогично для дальнего света головной оптики |
| 3 | Также для противотуманок |
| 4 | Очиститель стекла задней двери. |
| 5 | Выключатель кормовой противотуманки. |
| 6 | Очиститель ветрового стекла. |
| 7 | Прерыватели поворотов. |
Следующий на очереди – основной блок под капотом.
| Номер | Назначение |
| Вариант 1 | |
| 1 | Наружная оптика |
| 2 | Клемма 30 выключателя зажигания |
| Вариант 2 | |
| 1 | Выключатель зажигания |
| 2 | Внешние световые приборы |
| 3 | Подогреватель топливного фильтра (на моторе 406 отсутствует) |
| 4 | Силовая магистраль свечей накаливания. |
Последним модулем является вспомогательный блок, преимущественно используемый на дизельных моторах.
| Номер | Описание |
| R1 | Релейный выключатель стартера. |
| R2 и 3 | Главное реле 2 и 1 соответственно. |
| R4 | Подогреватель топлива |
| F1/2 | Бортовая сеть |
| F3 | Подогрев топлива |
| F4 | Диагностический разъем |
| F5 | Стартер |
| F6 | Датчик массового расхода воздуха |
| F7 | Блок управления |
| F8-10 | Главное реле |
Повороты
Предохранитель в машине устанавливается только один. Благодаря небольшой мощности ламп достаточно их подключения в единую магистраль. Для светодиодных элементов и их аналогов устанавливается вставка 20 в салонном отсеке. 4 х контактное реле №7 монтируется под основным блоком.
Подобное расположение приборов актуально для авто вплоть до 2016-2017 годов и старше.
Прикуриватель
Предохранитель на всех Хантерах, включая 2013-2015 годов, устанавливается на позиции 11. На фото выше, можно рассмотреть вставку на своем стандартном месте.
Бензонасос
Система питания топливного насоса проведена отдельно от монтажных блоков. Предохранитель установлен под приборкой. Здесь же смонтировано и реле. Если элементы постоянно горят, следует проверить целостность магистрали.
Стартер
Силовая магистраль включается релюшкой R1. Управляющая цепь проходит от предохранителя F5. Оба элемента конструкции установлены во вспомогательном монтажном блоке под капотом.
Спидометр
Если функциональный блок не работает, следует проверить предохранитель 25, установленный в салоне под приборной панелью.
За лампы отвечают вставки 3 и 16.
Зажигание
Главное реле системы подключено на позиции 2 и 3. Предохранители выведены к вставкам 8/10. Все элементы конструкции устанавливаются в дополнительном модуле под капотом.
Дворники
Предохранитель очистителей устанавливается на позиции 22 под приборной доской. За силовые магистрали ответственны выключатели 4/6, смонтированные рядом, в панели реле.
Габариты
Система питания имеет только два плавких предохранителя. Элементы монтируются на позициях 2/15 и соответствуют левой и правой стороне ламп.
За освещение ответственен предохранитель 10, смонтированный в салоне.
Стеклоочиститель
Запитан от предохранителя 19. В некоторых комплектациях релейные переключатели отсутствуют – их роль выполняет подрулевой выключатель.
Зарядка
Система продумана так, что ограничительный прибор устанавливается после генераторной установки. Найти его можно по характерному внешнему виду и проводке, подходящей к АКБ.
Задний ход
Выключатель лампы расположен на кулисе авто. Рядом, под обшивкой устанавливается и соответствующий предохранитель.
Генератор
Регулятор напряжения установки монтируется классически – в корпусе прибора. Для доступа к детали потребуется разобрать и снять вставку с рабочего вала.
Выключатели устанавливаются на позициях 1 и 2 для левой и правой стороны авто. В некоторых версиях, реле монтируются на блоках фар.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Источник статьи: http://rus-avtomir.ru/predohraniteli/rele-hunter
Контроль цепей
Контроль цепей машин УАЗ-315194 и др. не отключая напряжения, осуществляет вольтметр или амперметр. Подключение первого происходит параллельно, соединяясь с проверяемым отрезком или прибором. Диапазон измерения «0-25»В. При манипуляциях, отрицательный провод крепится к остову автомобиля, плюсовой крепится к пользователю или поставщику. Спад работы эффективного электрического поля свидетельствует о неполадках цепной системы (замыкание, порыв, оксидирование и др.). Контроль выполняется лампочкой, мощь изделия не превышает три, четыре Вт; напряжение двенадцать В.
Стартер 62.3708:
Поверка амперметром проводится с максимальным лимитом не ниже 10А стабильного тока. Встраивание устройства последовательное относительно контролируемого изделия. Положительный контакт касается с источником, отрицательный – с потребителем. При значении тока ниже требуемого уровня говорят о неисправности электрической цепи, выше – говорит о замыкании потребителя.
Внешнее освещение
Электрическая схема УАЗ 31 514 включает в себя систему наружного освещения. Она состоит из фар ближнего и дальнего света и габаритных огней. Внешнее освещение необходимо для использования автомобиля в темное время суток.
Включение габаритных огней и света фар осуществляется комбинированным переключателем, расположенным на передней панели автомобиля. Переключение между режимами фар выполняет ножной переключатель.
Он расположен на полу с левой стороны от педального блока.
Система наружного освещения автомобиля дополнительно может комплектоваться противотуманными фарами. Они устанавливаются в передней части автомобиля и подключаются при помощи реле.
Какие характеристики имеет генератор
Уаз хантер
УАЗ в заводском выполнении – достаточно маломощный автомобиль. На ранешних выпусках ток отдачи его генератора составлял всего 40А. Потом параметр возрос до 60А. Поменялась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.
Чиатйте также: Опель Зафира Не Работают Задние Стеклоподъемники
Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.
Предохранители УАЗ “Хантер”: что это и для чего используются
Любой автомобиль в XXI веке буквально нашпигован разного рода электроникой. Чтобы обеспечить стабильную работу этой сложной системы, ведь автовладельцы эксплуатируют свою машину не всегда в благоприятных условиях и под различной нагрузкой, на все авто устанавливаются предохранители. По факту единственная задача этих устройств — защитить электропроводку от короткого замыкания и перегрузок.
Работает всё довольно просто. Установленный в сеть предохранитель представляет собой своеобразный выключатель, через который ходит ток определённой номинальности. Допустим, элемент имеет номинал 15 А, если через него ходит ток силой 5 или 10 А, система будет функционировать стабильно. А вот если показатели силы тока регулярно превышают максимально заданное значение (например, вместо 15 будет 20 А), встроенная внутрь предохранителя нить перегорит, сеть разомкнётся — короткого замыкания не произойдёт. То есть вся проводка и электронные устройства, подключенные к цепи, не пострадают.
Предохранитель бензонасоса, прикуривателя, лампы габаритных огней или других потребителей электричества на УАЗе “Хантер” имеет очень компактный размер и состоит из следующих компонентов:
- корпус (обычно пластиковый, редко металлический или керамический);
- контактная группа, с помощью которой устройство подключается к сети;
- рабочий (плавкий) элемент — пластина или нить, разобщающая цепь, если превышена допустимая нагрузка или возникло короткое замыкание.
Для электроцепей, таких как электродвигатели стеклоподъёмника, вместо предохранителей устанавливают тепловые реле.
Знакомьтесь УАЗ 452
Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.
Его возможности вы можете оценить, посмотрев следующее видео:
УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).
В частности:
- Как автомобиль службы ГАИ;
- В качестве пожарной машины;
- Автомобиля скорой помощи;
- Продуктовой лавки;
- Транспортного средства коммунальных служб и т.п.
Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово
Электронные компоненты
Электропроводка УАЗ 452 представляла собой простую однопроводную схему.
Конструктивно она имела следующие решения:
- Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
- Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.
Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.
Силовой агрегат
Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.
Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:
- Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
- Защищала от пыли и грязи;
- Служила дополнительным отопительным элементом (пассивным – от нагрева).
Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья
Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.
Пассивная безопасность автомобиля
Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.
Яркий пример всесторонних испытаний «Таблетки»
