Назначение
Основная задача предохранителей это исправная работа всех электрических цепей, и в случае возникновения перегрузок или коротких замыканий, в них перегорает плавкая вставка. В результате перегорания в автомобиле перестает работать какая-либо электрическая система. Для устранения неисправности первым делом нужно проверить в каком состоянии находится плавкая вставка которая располагается в БУ (блоке управления). Помимо этих деталей у внедорожника УАЗ Патриот имеются реле которые в случае изменений электрических и неэлектрических величин замыкают или размыкают определенные участки электрических цепей.
Блок предохранителей в салоне
Модуль располагает большинством элементов. Здесь сосредоточены вставки, ответственные за стабильную работу силовой установки, вспомогательное оборудование, осветительные приборы. Для получения доступа к панели потребуется опуститься к специальной крышке, в левой стороне приборной панели. Далее поворачивается фиксатор и снимается внешняя часть. Для модификаций 2006, 2009 и 2021 годов выпуска применяются отличающиеся монтажные блоки. Производитель модернизирует проводку автомобиля, добавляет обновленные блоки, удаляет модули, потерявшие актуальность. Расположение может значительно отличаться. Для точного определения разновидности потребуется узнать год выпуска машины.
Особенности замены
Для замены сгоревших одноразовых размыкателей следует приготовить детали с теми же номинальными значениями тока и напряжения. В качестве временного решения допускается установить элемент более высокого номинала с тем, чтобы заменить его на требуемый в ближайшее время. Категорически не рекомендуется заменять предохранитель монетой или скрученной проволокой.
Чтобы проверить целостность предохранителей в салонном модуле, необходимо открыть крышку поворотом фиксирующего винта и вытащить ее. На внутренней стороне крышки находится пояснительная информация, включающая маркировку и распиновку.
Сначала следует искать сгоревшую деталь визуально. Возможно, на ней останутся следы гари. Если корпуса сделаны из качественного пластика, то следов сгорания не будет и элементы нужно извлекать поочередно пинцетом или щипцами.
На рынке аксессуаров для авто предлагают изделия, интегрированные с высокоомной лампочкой или светодиодом, которые зажигаются и светятся после перегорания плавкой перемычки, что существенно облегчает поиск неисправной детали. Детали в подкапотном модуле проверяются и меняются аналогично.
В ряде случаев плавкие перемычки на 60 и 80 А устанавливаются отдельно в силовом модуле, размещенном в отсеке двигателя и закрытом защелкивающейся пластиковой крышкой. Они крепятся к клеммным площадкам гайками или болтами, что обеспечивает надежное соединение без дребезга и оплавления корпусов и контактов. При замене крышка отщелкивается, болты или гайки откручиваются, сгоревшая перемычка снимается, и на ее место устанавливается новая. Крепеж закручивается, крышка ставится на место и защелкивается.
Блоки под капотом
Блок предохранителей и реле

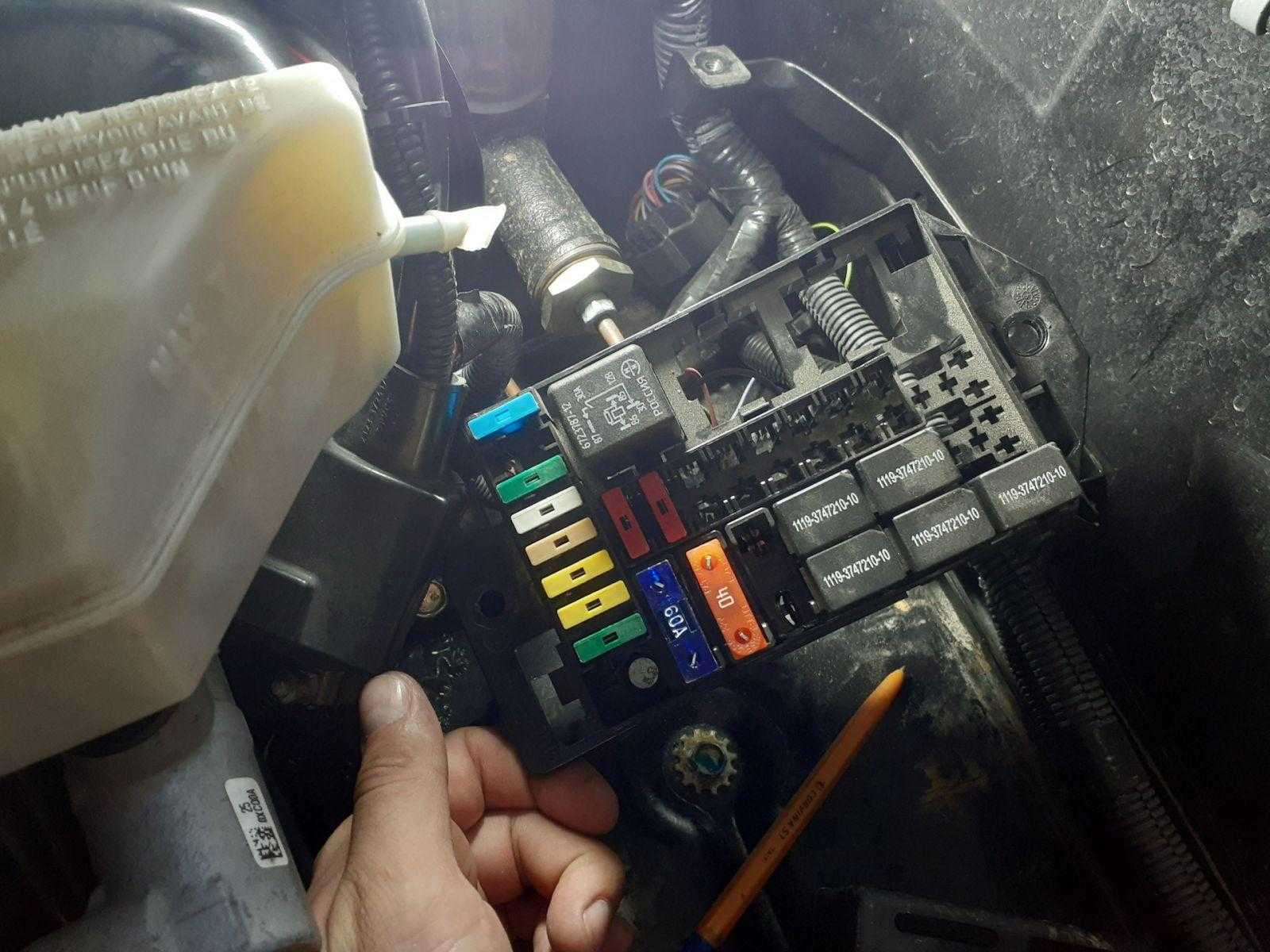

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Схема
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
Расшифровка предохранителей
p, blockquote 26,0,0,0,0 —>
| F1 | Звуковой сигнал |
| F2 | Не устанавливается |
| F3 | Электро вентилятор 2 |
| F4 | АБС (ESP) |
| F5 | Приборы |
| F6 | Бензонасос |
| F7 | Стартер |
| F8 | Электро вентилятор |
| F9 | Комплексная микропроцессорная система управления двигателя (КМПСУД) |
| F10 | АБС (ESP) |
| F11 | Подогреватель пред пусковой |
| F12 | Подогреватель пред пусковой |
| F13 | Подогреватель пред пусковой |
| F14 | Не устанавливается |
| F15 | Не устанавливается |
| F16 | Не устанавливается |
| F17 | 60/90А Монтажный блок, Обогреватель ветрового стекла |
| F18 | АБС (ESP) |
| F19 | Монтажный блок |
Реле
p, blockquote 27,0,0,0,0 —>
| R1 | Реле стартера, реле электро вентилятора 1 |
| R2 | Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца) |
| R3 | Реле подогревателя, Реле звуковых сигналов (блок старого образца) |
| R4 | Реле звукового сигнала, Реле КМПС УД (блок старого образца) |
| R5 | Реле КМПС УД, Реле электро вентилятора (блок старого образца) |
| R6 | Реле электро вентилятора, Реле электро бензонасоса (блок старого образца) |
| R7 | Реле электро бензонасоса, Реле электро вентилятора (блок старого образца) |
| R8 | Реле электро вентилятора, Реле кондиционера (блок старого образца) |
| R9 | Реле компрессора (блок старого образца), реле управления двигателем |
| R10 | Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2 |
Блок на АКБ
На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.
p, blockquote 28,0,0,1,0 —>
p, blockquote 29,0,0,0,0 —>
Блок реле и предохранителей кондиционера
Он расположен справа под капотом автомобиля.
p, blockquote 30,0,0,0,0 —>
Схема
p, blockquote 31,0,0,0,0 —>
p, blockquote 32,0,0,0,0 —>
Реле свечей накаливания и силовой предохранитель
Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.
p, blockquote 33,0,0,0,0 —>
Общее описание
p, blockquote 34,0,0,0,0 —>
| F1 | 7,5А Муфта компрессора кондиционера |
| F2 | 30А Вентилятор 1 |
| F3 | 30А Вентилятор 2 |
| F4 | 60А Силовой предохранитель свечей накаливания |
| Реле | |
| К1 | Реле включения вентилятора отопителя салона |
| К2 | Реле 1 заслонки рециркуляции |
| К3 | Реле 2 заслонки рециркуляции |
| К4 | Реле муфты компрессора |
| К5 | Реле вентилятора 1 |
| К6 | Реле вентилятора 2 |
| К7 | Реле свечей накаливания |
Где предохранитель кондиционера на Chevrolet Cobalt?
Теперь мы будем искать где предохранитель кондиционера на вашем Chevrolet Cobalt является. Система кондиционирования воздуха связана с несколькими электронными компонентами, и на вашем автомобиле может быть несколько предохранителей, в зависимости от года выпуска и имеющихся в наличии опций. Тем не менее, помимо предохранителей, есть еще реле, которое контролирует правильную работу вашего кондиционера. Мы поможем вам один за другим Найдите предохранитель и реле кондиционера на вашем Chevrolet Cobalt .
Замена предохранителей внутреннего кондиционера вашего Шевроле Кобальт
.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Chevrolet Cobalt. Для этого вам нужно будет перейти в блок предохранителей вашего автомобиля
Если вы не можете найти его, обратите внимание, что он находится рядом с вашим рулевым колесом, вы определите его точное положение благодаря руководству по эксплуатации вашего Chevrolet Cobalt
Прочтите руководство по эксплуатации на крышке блока предохранителей
найти предохранитель (-ы) кондиционера вашего Chevrolet Cobalt проверьте все предохранители, в названии которых есть слово «кондиционер».
Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала. Если один из них вышел из строя, замените его новым предохранителем
Если один из них вышел из строя, замените его новым предохранителем
В качестве последнего средства вы можете отнести свою машину к механику, чтобы он подробнее рассмотрел причину вашей проблемы.
После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.
Замена реле предохранителя кондиционера вашего Шевроле Кобальт
Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти к моторному отсеку:
- Откройте блок предохранителей вашего Chevrolet Cobalt, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть крышки, чтобы найти реле кондиционера, или обратитесь к справочнику, если вы не можете его найти. В большинстве случаев это реле компрессора кондиционера.
- Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.
Теперь ты знаешь как найти предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители, такие как предохранитель стартера на Chevrolet Cobalt, или предохранитель звукового сигнала, не думайте дважды, чтобы ознакомиться с нашим веб-контентом, посвященным этим предохранителям.
Если вам нужно больше руководств по Chevrolet Cobalt, перейдите на наш Шевроле Кобальт категория.
Предохранители УАЗ Патриот
737 Google+
Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.
Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.
Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.
На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.
При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».
Предохранители УАЗ Патриот в салоне до 2007 г
| Обозначение | Сила тока. A | Защищаемые цепи |
| FI | 5 | Габаритный огонь левый |
| F2 | 5 | Габаритный огонь правый |
| F3 | 7,5 | Ближний свет фар правый |
| F4 | 7,5 | Ближний свет фар левый |
| F5 | 10 | Дальний свет фар правый |
| F6 | 10 | Дальний свет фар левый |
| F7 | 7,5 | Противотуманный огонь |
| F8 | 20 | Блокировка дверей |
| F9 | 10 | Аварийная сигнализация |
| F10 | 10 | Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30 | Стеклоподъемники |
| F12 | 20 | Прикуриватель, обогрев сидений |
| F13 | 20 | Звуковой сигнал |
| F14 | 20 | Обогрев стекла двери задка, наружных зеркал,МУС |
| F15 | 20 | Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10 | Противотуманная фара правая |
| F17 | 10 | Противотуманная фара левая |
| F18 | 25 | Отопитель |
| F19 | 7,5 | Выключатель сигнала торможения, плафоны освещения |
| F20 | 5 | Управление зеркалами |
| F21 | 10 | Компрессор кондиционера |
| F22 | 15 | Штепсельные розетки |
предохранители кондиционера патриот
Предохранители УАЗ Патриот до 2011 г
предохранители под капотом уаз патриот
блок предохранителей после 2011г.
предохранители салона патриот до 2011г
| Цепи, защищаемые плавкими предохранителями | ||
| Обозначение | Сила тока, А | Защищаемые цепи |
| Предохранители в салоне автомобиля | ||
| F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы, электропривод зеркал |
| F8 | 20 | Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор датьнего света фар |
| F14 | 10 | Девая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
| F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F2I-23 | 10; 20; 30 | Запасные предохранители |
| Предохранителей под капотом | ||
| F1 | 30 | Силовая цепь реле вентилятора |
| F2 | 25 | Антиблокировочная система (АБС) |
| F3 | 5 | Приборы |
| F4 | 10 | Силовая цепь реле электробензонасоса |
| F5 | 20 | Силовая цепь реле стартера |
| F6 | 30 | Силовая цепь реле вентилятора |
| F7 | 20 | Силовая цепь реле КМПСУД |
| F8 | 10 | Антиблокировочная система (АБС) |
| F9 | 80 (90) | Питание монтажного блока |
| F10 | 40 | Антиблокировочная система (АБС) |
| Предохранители кондиционера | ||
| F1 | 7,5 | Муфта компрессора кондиционера |
| F2, F3 | 30 | Вентилятор 1, вентилятор 2 |
Блоки под капотом
Блок предохранителей и реле
Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
Расшифровка предохранителей
p, blockquote 26,0,0,0,0 —>
| F1 | Звуковой сигнал |
| F2 | Не устанавливается |
| F3 | Электро вентилятор 2 |
| F4 | АБС (ESP) |
| F5 | Приборы |
| F6 | Бензонасос |
| F7 | Стартер |
| F8 | Электро вентилятор |
| F9 | Комплексная микропроцессорная система управления двигателя (КМПСУД) |
| F10 | АБС (ESP) |
| F11 | Подогреватель пред пусковой |
| F12 | Подогреватель пред пусковой |
| F13 | Подогреватель пред пусковой |
| F14 | Не устанавливается |
| F15 | Не устанавливается |
| F16 | Не устанавливается |
| F17 | 60/90А Монтажный блок, Обогреватель ветрового стекла |
| F18 | АБС (ESP) |
| F19 | Монтажный блок |
p, blockquote 27,0,0,0,0 —>
| R1 | Реле стартера, реле электро вентилятора 1 |
| R2 | Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца) |
| R3 | Реле подогревателя, Реле звуковых сигналов (блок старого образца) |
| R4 | Реле звукового сигнала, Реле КМПС УД (блок старого образца) |
| R5 | Реле КМПС УД, Реле электро вентилятора (блок старого образца) |
| R6 | Реле электро вентилятора, Реле электро бензонасоса (блок старого образца) |
| R7 | Реле электро бензонасоса, Реле электро вентилятора (блок старого образца) |
| R8 | Реле электро вентилятора, Реле кондиционера (блок старого образца) |
| R9 | Реле компрессора (блок старого образца), реле управления двигателем |
| R10 | Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2 |
Блок на АКБ
На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.
Он расположен справа под капотом автомобиля.
Реле свечей накаливания и силовой предохранитель
Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.
Общее описание
p, blockquote 34,0,0,0,0 —>
| F1 | 7,5А Муфта компрессора кондиционера |
| F2 | 30А Вентилятор 1 |
| F3 | 30А Вентилятор 2 |
| F4 | 60А Силовой предохранитель свечей накаливания |
| Реле | |
| К1 | Реле включения вентилятора отопителя салона |
| К2 | Реле 1 заслонки рециркуляции |
| К3 | Реле 2 заслонки рециркуляции |
| К4 | Реле муфты компрессора |
| К5 | Реле вентилятора 1 |
| К6 | Реле вентилятора 2 |
| К7 | Реле свечей накаливания |
Блок предохранителей УАЗ Патриот
Предохранители служат для защиты участков электроцепи от перегрузок и коротких замыканий. И зачастую для устранения неисправности достаточно поменять плавкую вставку предохранителя. Главное знать где они находятся.
Блок управления двигателем
Электрическая схема блока управления двигателем УАЗ Патриот выпуска с 2012 года изображена на Рис 1. Он выполнен по стандарту Евро 4. В некоторых автомобилях применена немного видоизмененная схема с четырьмя катушками зажигания.
Расшифровка элементов блока приведена в таблице на Рис.2
В приведенной выше заводской спецификации узлов применена несколько непривычная военно-промышленная терминология. Например, датчик коленвала именуется датчиком синхронизации, датчик распредвала – датчиком фазы, регулятор холостого хода – регулятором добавочного воздуха. Суть выполняемых функций от этого не меняется. Очень полезное дополнение – наличие стандартного OBDII разъема для проведения диагностических работ. Не все универсальные диагностические сканеры могут читать полностью ошибки УАЗ Патриот, но ошибки двигателя в OBDII режиме может продиагностировать любой простейший автосканер. Распиновка (расположение и нумерация выводов) блока управления имеет вид Рис. 3 :
Наиболее проблемные узлы системы управления двигателем УАЗ Патриот, как и в других автомобилях, являются:
- катушки зажигания;
- регулятор холостого хода;
- датчик синхронизации;
- бензонасос.
Учитывая жесткие условия эксплуатации автомобиля, следует своевременно (лучше с удвоенной частотой) производить регламентные работы, связанные с эксплуатацией этих узлов, а именно:
- производить очистку свечей и зон высоковольтных сигналов зажигания, в том числе и корпуса катушек зажигания для уменьшения вероятности пробоя;
- очищать зону дроссельной заслонки от пыли, регулярно менять воздушный фильтр;
- следить, чтобы в бензобак не попадала пыль и грязь, раз в год производить его очистку от осевшей грязи и примесей;
- производить очистку электропроводки от грязи, пыли, масляных затеканий.
Электросхема блока ABS/ESP УАЗ Патриот выпуска с 2012 года приведена на Рис.4
В условиях скользких дорожных покрытий блок ABS и ESP значительно увеличивает устойчивость автомобиля, следовательно, безопасность движения. Наиболее частая причина отказа системы ABS – обрыв электропроводки соединения с датчиками колес (FL front left – передний левый, FR – передний правый, RL и RR – передний левый и передний правый соответственно). В этом случае их необходимо «прозвонить» мультиметром до блока ABS в соответствии со схемой.
Блоки предохранителей
Любой электроремонт обычно начинается с проверки предохранителей и управляющих реле. Блок предохранителей реле в салоне находится ниже приборной панели под крышкой. Для получения доступа необходимо нажать на фиксаторы, освободив крышку от зацепов. Схема расположения салонных предохранителей и реле изображена на Рис.5
Обозначение реле приведено на Рис.6:
-
Замена отражателя фары мазда 3
-
Ремонт фары тойота камри 70
-
Контроль исправности ламп гранта
-
Киа пиканто фары как включить
- Горит сигнальная лампа системы снижения токсичности рено дастер что делать
Особенности замены
Для замены сгоревших одноразовых размыкателей следует приготовить детали с теми же номинальными значениями тока и напряжения. В качестве временного решения допускается установить элемент более высокого номинала с тем, чтобы заменить его на требуемый в ближайшее время. Категорически не рекомендуется заменять предохранитель монетой или скрученной проволокой.
Чтобы проверить целостность предохранителей в салонном модуле, необходимо открыть крышку поворотом фиксирующего винта и вытащить ее. На внутренней стороне крышки находится пояснительная информация, включающая маркировку и распиновку.
Сначала следует искать сгоревшую деталь визуально. Возможно, на ней останутся следы гари. Если корпуса сделаны из качественного пластика, то следов сгорания не будет и элементы нужно извлекать поочередно пинцетом или щипцами.
На рынке аксессуаров для авто предлагают изделия, интегрированные с высокоомной лампочкой или светодиодом, которые зажигаются и светятся после перегорания плавкой перемычки, что существенно облегчает поиск неисправной детали. Детали в подкапотном модуле проверяются и меняются аналогично.
В ряде случаев плавкие перемычки на 60 и 80 А устанавливаются отдельно в силовом модуле, размещенном в отсеке двигателя и закрытом защелкивающейся пластиковой крышкой. Они крепятся к клеммным площадкам гайками или болтами, что обеспечивает надежное соединение без дребезга и оплавления корпусов и контактов. При замене крышка отщелкивается, болты или гайки откручиваются, сгоревшая перемычка снимается, и на ее место устанавливается новая. Крепеж закручивается, крышка ставится на место и защелкивается.
Блоки предохранителей УАЗ Патриот
Наличие предохранителей цепи электрических приборов управления автомобиля УАЗ Патриот не является случайным. Ведь их отсутствие при первом замыкании цепи вызывало бы массу неприятностей, на устранение которых требовалось не только время, но и деньги
Всем известно предназначение этих устройств, поэтому уделим внимание расположению элементов и их назначению на внедорожнике
Назначение
Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали.
В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот.
Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.
Место нахождения в авто
Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону.
Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.
Салонный блок
Хотите уменьшить расход вашего Патриота? Для этого прочитайте…
Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.
Схема предохранителей УАЗ Патриот в салоне
Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.
| 1 | 10 | Незадействованный элемент №1 |
| 2 | 20 | №2 |
| 3 | 30 | №3 |
| 4 | 5 | Габаритные огни и освещение приборной панели |
| 5 | 7,5 | Ближний свет правой фары |
| 6 | 10 | Дальний свет правой фары |
| 7 | 10 | ПТФ правая фара |
| 8 | 30 | Привод люка и стеклоподъемников дверей |
| 9 | 15 | Розетка на 12 В |
| 10 | 20 | Звуковой сигнал и электрический привод боковых зеркал |
| 11 | 20 | Подогрев заднего стекла |
| 12 | 20 | Омыватель и очиститель стекол |
| 13 | 20 | №4 |
| 14 | 5 | Габаритные огни и освещение номерного знака |
| 15 | 7,5 | Ближний свет левой фары |
| 16 | 10 | Дальний свет левой фары и лампа включения света |
| 17 | 10 | ПТФ левая фара |
| 18 | 20 | Привод блокирования дверей |
| 19 | 10 | Поворотные указатели и аварийка |
| 20 | 7,5 | Осветители салона, подкапотного пространства и стоп-сигнал |
| 21 | 25 | Прикуриватель и привод отопителя |
| 22 | 10 | Свет заднего хода |
| 23 | 7,5 | Задние ПТФ |
Подкапотный дополнительный блок
Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.
Схема элементов на монтажном устройстве в подкапотном пространстве
| 1 | 30 | Цепь питания вентилятора №1 |
| 2 | 20 | Цепь питания стартера |
| 3 | 20 | Цепь питания бензонасоса |
| 4 | 5 | Приборы |
| 5 | 25 | ABS |
| 6 | 30 | Цепь питания вентилятора №2 |
| 7 | 10 | Цепь питания реле управления мотором |
| 8 | 10 | ABS |
| 9 | 40 | ABS |
| 10 | 80 | Питание монтажного блока |
В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:
- Р1 — стартера;
- Р2 — временное реле стеклоомывателя заднего стекла;
- Р3 — блок заслонки рециркуляции;
- Р4 — вентилятора №1;
- Р5 — вентилятора №2;
- Р6 — компрессора;
- Р7 — бензонасоса;
- Р8 — звуковая сигнализация;
- Р9 — управление мотором;
- Р10 — кондиционера.
В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.
Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.
