Не горит габарит вольво фм

Устройство и компоненты реле Volvo FH13

Реле Volvo FH13 — это электромеханическое устройство, предназначенное для управления и контроля различными электрическими цепями в грузовиках Volvo FH13. Оно играет важную роль в обеспечении безопасной и эффективной работы автомобиля.

Основные компоненты реле Volvo FH13 включают:

• Электромагнит: является главным элементом реле, который создает магнитное поле и контролирует движение контактов.
• Контакты: представляют собой металлические элементы, которые могут быть открытыми или замкнутыми в зависимости от положения электромагнита.
• Привод: предназначен для передачи движения от электромагнита к контактам, открывая или закрывая их в соответствии с током, подаваемым на электромагнит.
• Катушка: представляет собой обмотку, через которую проходит ток, создающий магнитное поле в электромагните.
• Корпус: обеспечивает защиту и механическую поддержку компонентов реле.

На реле Volvo FH13 также могут присутствовать другие дополнительные компоненты, такие как диоды, конденсаторы и резисторы, в зависимости от спецификаций и требований автомобиля.

Устройство реле Volvo FH13 позволяет контролировать и управлять различными электрическими цепями в автомобиле, такими как система освещения, система зарядки аккумулятора, система охлаждения и другие. Реле может быть представлено в различных видах, включая реле времени, реле напряжения и реле тока.

Предохранители моторного отсека 850 (1993-1997)

№	(А)	Назначение
1	15	Впрыск топлива, Распределительное зажигание, Автоматическая коробка передач
2	15	Топливный насос, сигнализация
3	10	Габаритные огни, датчик уровня масла
4	10	Электронный ингибитор запуска (иммобилайзер)
5	30	Вентилятор ECC (скорость 4)
6	25	Центральный замок, сигнализация
7	15	Аудиосистема (усилитель)
8	25	Антенна питания, разъем прицепа
40	Система воздушного насоса, электронная блокировка запуска (иммобилайзер)
9	30	АБС, система контроля тяги
10	15	Заднее сиденье с подогревом
11	30	Обогрев заднего стекла и боковых зеркал
12	10	Тормозные огни
13	15	Аварийная сигнализация, мигалка фар, сигнализация
14	30	АБС, система контроля тяги
15	10	Аудиосистема, плафоны освещения, освещение открытой двери, освещение багажника, освещение перчаточного ящика, центральный замок с дистанционным управлением, датчик уровня масла, напоминание о ремне безопасности, разъем канала передачи данных
16	30	Антенна питания, разъем для прицепа, аксессуары
17	10	Напоминание о ключе, напоминание о ремне безопасности
18	25	Подогрев передних сидений, зеркала с электроприводом
15	Передние противотуманные фары
19	15	Левая фара дальнего света
20	15	Правая фара дальнего света, индикатор дальнего света
21	15	Левая фара ближнего света
22	15	Правая фара ближнего света
23	10	Левый стояночный свет, номерной знак
24	10	Правый стояночный свет, датчик отказа лампы Senso
25	10	Задние противотуманные фары, индикатор противотуманных фар
26	25	Подогрев передних сидений, зеркала с электроприводом
27	15	Фонари заднего хода, указатели поворотов, TRACS
28	10	Круиз-контроль, обогрев заднего стекла, напоминание о непристегнутом ремне, блокировка переключения передач, датчик предупреждения о неисправности лампы, обогрев заднего сиденья
29	15	АБС, система контроля тяги
30	10	Прикуриватель
31	25	Вентилятор ECC (скорости 1-3), ECC, компрессор переменного тока
32	10	Аудиосистема, центральный замок с дистанционным управлением
33	15	Сиденья с электроприводом, тестовая розетка OBD, омыватель/очиститель задней двери (универсал)
34	25	Стеклоочистители/омыватели фар, звуковой сигнал
35	10	Подсветка приборной панели, люк с электроприводом
36	–	–
37	–	Автоматический выключатель: электрические стеклоподъемники, люк с электроприводом
38	–	–
39	–	Автоматический выключатель: водительское сиденье с электроприводом

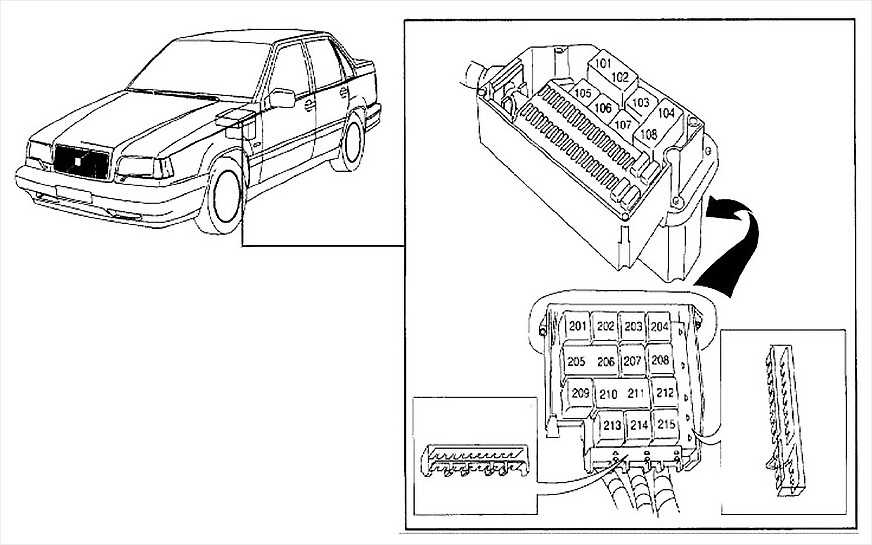

Реле  моторного отсека 850 (1993-1997)

№	Назначение
101	Модуль управления, круиз-контроль
102
103	Реле топливного насоса
104	Реле основного света фар с индикатором неисправности лампы
105	Реле перегрузки (+X питания)
106	Реле перегрузки (+15 запаса)
107	Реле перегрузки (+X питания)
108	Реле основного света фар с индикатором неисправности лампы
201	Модуль управления датчиком уровня масла (или монитор лампы)
Реле противотуманных фар
202	Реле установки блокировки
203	Реле стеклоочистителя прерывистого режима
204	Реле прерывистого режима стеклоочистителя (задняя дверь багажника — универсал)
205	Центральный замок и реле освещения салона с задержкой
206
207	Реле предупреждения о превышении скорости
208	Обогрев заднего стекла и реле зеркал заднего вида
209	Не используется
210	Реле противоугонной сигнализации
211
212	Реле напоминания о непристегнутом ремне/предупреждения о ключе
213	Блокировка парковочного положения
Реле передних противотуманных фар
214	Реле обогрева заднего сиденья
215	Не используется

Запчасти для VOLVO FM 12

VOLVO FM 12 FM 12/340
D12C340, D12D340 (12100 см3)

340 л.с. / 250кВт

1998 — 2005

VOLVO FM 12 FM 12/340
D12C340, D12D340 (12100 см3)

340 л.с. / 250кВт

1998 — 2005

VOLVO FM 12 FM 12/340
D12C340, D12D340 (12100 см3)

340 л.с. / 250кВт

1998 — 2005

VOLVO FM 12 FM 12/340
D12C340, D12D340 (12100 см3)

340 л.с. / 250кВт

1998 — 2005

VOLVO FM 12 FM 12/340
D12C340, D12D340 (12100 см3)

340 л.с. / 250кВт

1998 — 2005

VOLVO FM 12 FM 12/340
D12C340, D12D340 (12100 см3)

340 л.с. / 250кВт

1998 — 2005

VOLVO FM 12 FM 12/340
D12C340, D12D340 (12100 см3)

340 л.с. / 250кВт

1998 — 2005

VOLVO FM 12 FM 12/340
D12C340, D12D340 (12100 см3)

340 л.с. / 250кВт

1998 — 2005

VOLVO FM 12 FM 12/380
D12C380, D12D380 (12100 см3)

379 л.с. / 279кВт

1998 — 2005

VOLVO FM 12 FM 12/380
D12C380, D12D380 (12100 см3)

379 л.с. / 279кВт

1998 — 2005

VOLVO FM 12 FM 12/380
D12C380, D12D380 (12100 см3)

379 л.с. / 279кВт

1998 — 2005

VOLVO FM 12 FM 12/380
D12C380, D12D380 (12100 см3)

379 л.с. / 279кВт

1998 — 2005

VOLVO FM 12 FM 12/380
D12C380, D12D380 (12100 см3)

379 л.с. / 279кВт

1998 — 2005

VOLVO FM 12 FM 12/380
D12C380, D12D380 (12100 см3)

379 л.с. / 279кВт

1998 — 2005

VOLVO FM 12 FM 12/380
D12C380, D12D380 (12100 см3)

379 л.с. / 279кВт

1998 — 2005

VOLVO FM 12 FM 12/380
D12C380, D12D380 (12100 см3)

379 л.с. / 279кВт

1998 — 2005

VOLVO FM 12 FM 12/420
D12C420, D12D420 (12100 см3)

420 л.с. / 309кВт

1998 — 2005

VOLVO FM 12 FM 12/420
D12C420, D12D420 (12100 см3)

420 л.с. / 309кВт

1998 — 2005

VOLVO FM 12 FM 12/420
D12C420, D12D420 (12100 см3)

420 л.с. / 309кВт

1998 — 2005

VOLVO FM 12 FM 12/420
D12C420, D12D420 (12100 см3)

420 л.с. / 309кВт

1998 — 2005

VOLVO FM 12 FM 12/420
D12C420, D12D420 (12100 см3)

420 л.с. / 309кВт

1998 — 2005

VOLVO FM 12 FM 12/420
D12C420, D12D420 (12100 см3)

420 л.с. / 309кВт

1998 — 2005

VOLVO FM 12 FM 12/420
D12C420, D12D420 (12100 см3)

420 л.с. / 309кВт

1998 — 2005

VOLVO FM 12 FM 12/420
D12C420, D12D420 (12100 см3)

420 л.с. / 309кВт

1998 — 2005

VOLVO FM 12 FM 12/460
D12C460 (12100 см3)

460 л.с. / 338кВт

1998 — 2005

VOLVO FM 12 FM 12/460
(12100 см3)

460 л.с. / 338кВт

1998 — 2005

VOLVO FM 12 FM 12H/340
D12C340, D12D340 (12100 см3)

340 л.с. / 250кВт

1998 — 2005

VOLVO FM 12 FM 12H/380
D12C380, D12D380 (12100 см3)

379 л.с. / 279кВт

1998 — 2005

Распиновка предохранителей Volvo FH12

Автомобильные перемычки выполняют несколько функций:

• предотвращают повреждение элементов электроники и электрических приборов при росте напряжения или коротком замыкании;
• защищают водителя и пассажиров от ударов током при пробое на корпус по причине нарушения изоляции кабелей или выходе из строя электрооборудования;
• не допускают распространения аварийной ситуации на соседние цепи бортовой сети.

На основной плате в салоне установлены предохранители, обеспечивающие защиту следующих устройств:

• омывателя фар и лобового стекла;
• БУ пневмоподвеской;
• стеклоочистителя;
• подушек безопасности;
• обогрева сидений;
• центрального замка;
• вентилятора кондиционера;
• стоп-сигналов;
• световой и звуковой сигнализации заднего хода;
• антиобледенителя наружных зеркал;
• электрических стеклоподъемников;
• ламп левой и правой фары ближнего и дальнего света;
• стояночных фонарей;
• пускового подогревателя;
• электропривода обзорных зеркал;
• противотуманок;
• дневных ходовых огней;
• прикуривателя;
• звукового сигнала;
• аварийных огней и т.д.

Рядом с перемычками стоят релейные переключатели, подающие напряжение к нескольким электроприборам:

• ПТФ;
• левым и правым габаритам;
• форсункам впрыска топлива;
• сигналам торможения;
• переключателю головного света;
• управлению генератором;
• включению магнитолы;
• зажиганию.

В блоке для надстройки находятся перемычки, подсоединенные к такому электрооборудованию:

• стояночному отопителю;
• габаритным огням прицепа;
• дополнительному охладителю;
• АБС;
• БУ автоматической КПП;
• насосу подкачки топлива.

Расшифровку схемы и описание предохранителей на русском языке можно посмотреть ниже:

В блоке с плавкими вставками располагаются элементы для защиты следующих мощных потребителей:

• вторичного питания внешних осветительных приборов;
• подогревателя топлива;
• гидравлического подъемника платформы;
• электрооборудования в кабине.

В зависимости от модификации и года выпуска грузовика, в схему могут вноситься корректировки.

Как проверить работоспособность реле пускового элемента в Вольво ФШ13?

Реле пускового элемента является важной частью электрической системы автомобиля Вольво ФШ13. Оно отвечает за активацию стартера и запуск двигателя

Если реле не функционирует должным образом, автомобиль может не запускаться или запускаться с трудом.

Для проверки работоспособности реле пускового элемента в Вольво ФШ13 необходимо выполнить следующие шаги:

1. Откройте капот автомобиля и найдите расположение реле пускового элемента. Обычно оно находится в электрической коробке, расположенной рядом с аккумулятором.
2. Отсоедините провод от негативного клемма аккумулятора, чтобы исключить возможность возникновения короткого замыкания.
3. Проверьте внешний вид реле пускового элемента. Убедитесь, что корпус не поврежден и контакты не окислены или изношены.
4. С помощью мультиметра установите переключатель в режим проверки сопротивления (Омметра).
5. Подключите одну из пробок мультиметра к выводу питания реле, а другую к выводу управления реле.
6. Измерьте сопротивление между этими выводами. Нормальное сопротивление должно быть примерно в диапазоне 50-150 Ом.
7. Если мультиметр показывает сопротивление вне указанного диапазона или равное бесконечности, это может указывать на неисправность реле. Реле следует заменить.
8. Если сопротивление находится в норме, проверьте состояние проводов, подключенных к реле. Убедитесь, что они надежно закреплены и не имеют повреждений.
9. Если после всех проверок реле пускового элемента в Вольво ФШ13 все еще не функционирует, рекомендуется обратиться к специалисту для дальнейшего диагностирования и ремонта.

Проверка работоспособности реле пускового элемента в Вольво ФШ13 является важной процедурой для обеспечения надежности запуска двигателя. Регулярная проверка и замена неисправных реле помогут избежать проблем и обеспечить оптимальную работу автомобиля

Схема реле Volvo FH13

Реле является важной частью электрической системы любого автомобиля, и грузовики Volvo FH13 не являются исключением. Реле Volvo FH13 используется для управления различными функциями, такими как освещение, вентиляция, работы двигателя и другими

Важно понимать схему работы реле Volvo FH13, чтобы обеспечить надежную работу автомобиля.

Основная схема реле Volvo FH13 включает несколько основных компонентов:

1. Катушка реле: Катушка реле является намоткой из провода, которая генерирует магнитное поле при подаче напряжения на нее.
2. Контакты реле: Реле обычно имеет несколько контактов, которые подключают или отключают электрические цепи в зависимости от состояния катушки.
3. Корпус реле: Корпус реле является защитной оболочкой, которая обеспечивает фиксацию компонентов реле и защиту от повреждений.

Схема работы реле Volvo FH13 связана с подачей напряжения на катушку реле, что приводит к созданию магнитного поля. Магнитное поле притягивает контакты реле и включает или отключает электрические цепи, в зависимости от конкретного назначения реле. Например, реле может быть используется для включения фар или стеклоочистителей.

Схема реле Volvo FH13 может быть представлена в виде таблицы, где перечислены различные функции и соответствующие им контакты реле:

Функция	Контакт реле
Освещение	Контакт 1
Вентиляция	Контакт 2
Работа двигателя	Контакт 3
Другие функции	Контакты 4-6

Важно иметь доступ к схеме реле Volvo FH13 для правильной диагностики и ремонта электрической системы грузовика. С использованием схемы можно быстро определить проблемную область и найти неисправный контакт реле

Также, при необходимости, можно заменить реле Volvo FH13 на новое.

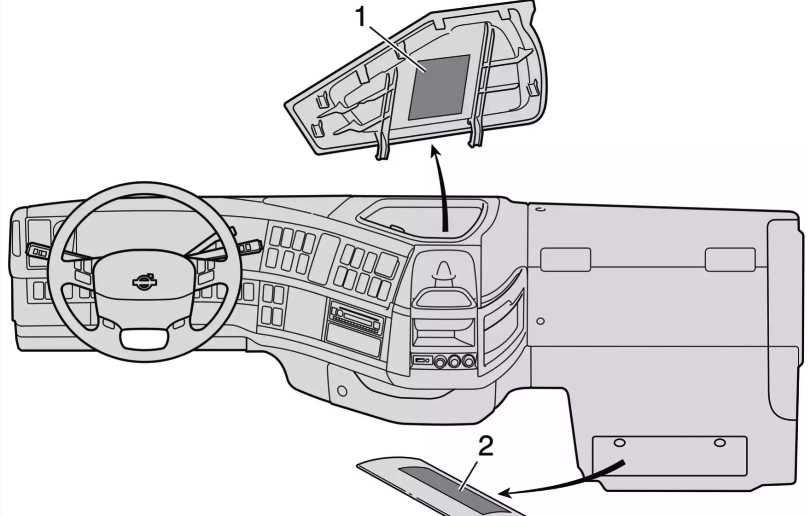

Passenger compartment

Locaion

Assignment

1. Fuse and relay box
2. Relay box 1
3. Relay box 2
4. 35. High pressure headlight washer / 36. Adaptive cruise control (ACC)

Fuse and relay box

To access, remove the protective cover.

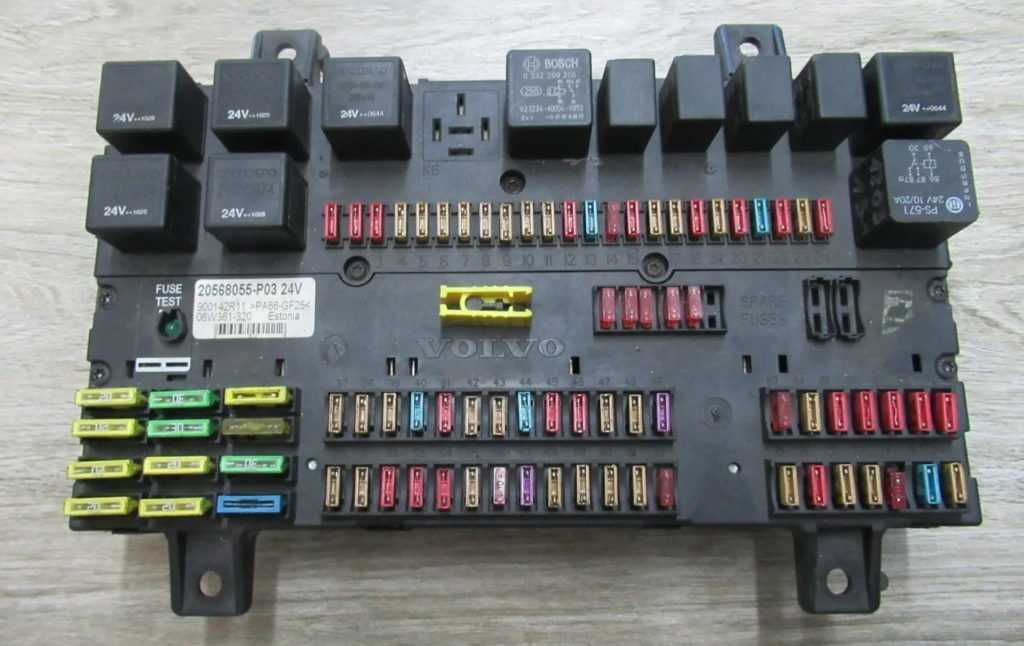

Fuse and relay box itself will look something like this.

Diagram

Designation

1	10A TPM (Tire pressure monitoring)
2	10A Luggage compartment lamp
3	10A Headlamp, 5th wheel lamp
4	5A App. seat, cab tilt, load light/fifth wheel, interior lighting
5	5A Instrumentation, (Cl. 30)
6	5A Air dryer
7	5A car ECU, immobilizer
8	5A Instruments, TPM (tire pressure monitoring), tachograph
9	5A Range and Area Inhibitors, Dynafleet
10	5A NOx sensor, toll system
11	5A gear selector ECU
12	10A transmission computer/retarder
13	15A Wipers
14	10A Cigarette lighter, central storage lamp
15	10A Water separator heater and water in fuel drain
16	5A Differential lock, PTO
17	5A LCM control
18	10A Horn, air horn solenoid valve
19	5A Climate unit, FMS gateway
20	10A Parking heater control
21	15A Fan, climate unit
22	10A Interior lights
23	5A Air suspension
24	10A Air dryer, parking heater ADR, el. heated mirrors
25	20A ABS/EBS trailer delivery
26	30A Body builder fuse box
27	20A El. left window regulator, el. heated mirrors
28	20A ABS/EBS truck delivery
29	30A Coffee machine
30	20A El. power window, right side
31	20A Main fuse for fuses 95-97
32	20A Climate unit
33	30A El. cabin tilt
34	20A high power amplifier
35	20A El. adjustable seat
36	20A Reversing Light Chain Trailer
37	5A Telephone, Dynafleet
38	5A Lifting lights
39	5A Email adjustable rear view mirrors
40	15A Engine ECU
41	10A Engine solenoid valves
42	5A Cooling fan clutch, engine preheat relay
43	5A BBM (Body Module), Man. main switch BBOX-EF
44	15A Voltage converter 1, radio, rear view camera
45	15A Voltage converter 2, 12 Volt socket
46	10A Flashing beacon
47	15A AC
48	5A ABS/EBS
49	3A Air suspension /A-ride/J-ride
50	5A Telephone
51	5A Hydraulic Steering Axle
52	10A Functions in key position “R”, engine preheat
53	10A Light signals
54	10A Dynafleet FMS Gateway
55	5A SRS airbag, seat belt pretensioner
56	–
57	3A gear selector/retarder
58	5A Generator control, main battery switch ADR
59	5A Rear view camera
60	5A Hydraulic Steering Axle
61	5A Folding rear view mirror bracket, Japan, burglar alarm, Volvo communication
62	15A Fuel heater, thermo line
63	10A Alcoloc System
64	10A Toll system
65	10A Central lubrication system
66	10A Sunroof
67	10A Reading lamps, nightlights
68	10A Refrigerator
69	5A 12V socket
70	10A Supply of trailer ABS/EBS, (cl. 15)
71	5A Accessories
72	10A Headlight leveling system
73	5A Side lift indication
74	15A High pressure headlight washer
75	15A Email heated seats and el. ventilated seat
76	5A ADR, short circuit relay D+, dashboard fan
95	10A Central door lock
96	5A Burglar alarm
97	15A Autonomous heater
98	10A
99	10A
100	10A
Relay
1	Start switch, radio position
2	EMS (engine management system)
3	starter motor
4	Body builder fuse box (Cl. 15)
5	I-Shift/Powertronic/retarder
6	Fan climate unit
7	Intermittent wiper
8	Gearbox Zone Inhibitor
9	Indoor lights
10	Fifth wheel, work light
11	Air suspension
12	Reversing lamp, trailer
13	Generator controlled
14	Time delay relay, trolley lift, A-ride
15	Time switch, bogie lift, A-ride, with axle load limiter
16	Rain sensor, high speed wiper
17	–
18	Bogie lift, A-ride, with axle load limiter
20	Man. main switch BBOX-EF
22	24V socket

Relay box 1

Diagram

Allocation

23	Cab tilt
24	Central lubrication
25	light sign
26	Foldable rear view mirror bracket (Japan)
27	El. adjustable seat
28	Air conditioner fan, 1st speed (from parking heater)
29	Foldable rear view mirror bracket (Japan)
30	Flashing Light
31	Fuel heater, thermoline
32	–
33	–
34	–

Relay box 2

Diagram

Appointment

Left
1	15 –
2	15 –
3	15 –
4	15 –
5	10 –
6	10 –
Right
1	15 –
2	15 –
3	15 –
4	15 –
5	10 –
6	10 –
Relay
37	Parking lights Body builder preparation, swap body lights Body preparation, plow light, spotlights Bodybuilder training Body builder training, body replacement Body preparation, spotlights Body preparation, external start Additional reversing light, truck Side lift indication Body builder training, double speed Body builder training, double speed
38	Body builder preparation, swap body lights
39	Body preparation, plow light, spotlights
40	Body preparation
41	Body preparation, body replacement
42	Body preparation, spotlights
43	Body preparation, external start
44	Additional reversing light, truck
45	Side lift indication
Body preparation, double speed
46	Body preparation, double speed

Additional elements

• 89 Tachograph
• 90 Converter 12V, ABS trailer/info module (1007C)
• 91 Tachograph, ADR
• 93 Main fuse for fuses 95-97
• 94 AdBlue system

Описание предохранителей с монтажного блока на 48штук.

Предохранители на печатной платой электрического центра

Вот оригинальное обозначение предохранителей

для увеличения кликнуть на изображение

F1 Пневматическая подвеска,

F2 Площадь ингибиторы, компрессор контроль

F3 Подушка безопасности, иммобилайзер

F4 Центральный замок

F5 Внутреннее освещение, таймер

F6 Стопы прицепа

F8 Делитель напряжения для радио

F11 Дальний свет моргнуть

F12 Пневматическая подвеска

F13 Эл. подогрев зеркал заднего вида

F14 Подогрев реле «radiopos»

F15 Ближний LHS свет

F16 Дальний LHS свет

F18 Управление вентилятором охлаждения

F19 Автомобиль ECU

F20 Электромагнитные клапаны двигатель

F21 Приборы, эл. с подогревом зеркало реле

F22 Дневной свет

F23 Подогрев осушителя

F24 Дополнительное оборудование

F25 Эл. зеркала заднего вида

F26 Блокировка дифференциала, отбора мощн.

F27 Электронный климат-контроль

F28 Указатель поворота, приборы

F31 Делитель напряжения 12В

F32 Задние противотуманные фары

F33 Габаритный свет левый

F34 Габаритный свет прицеп левая

F35 Bedlamps, в багажнике. лампа,bedlock

F36 Габаритный свет прицеп правая

F37 Габаритный свет правая тягача Индикатор габаритов

F38 Направление, предупреждения об опасности свет

F39 Ближний RHS пучка

F40 Fullbeam правая

F40 Fullbeam правая

F41 Эл. стеклоподъемник, пассажир сторона

F42 Эл. стеклоподъемник, со стороны водител

F43 ECU двигателя

F44 фара задний ход

F45 Вентилятор, климат блок

F46 Электро подогрев сидений, парковочный нагреватель

F48 омыватель ветрового стекла и омыватель фар

Реле на печатной платой электрического центра

301 Реле, противотуманные фары 9; . (CG5)

305 Реле, фары заднего хода ;12; . (EA7)

306 Реле, полные балки ;11; . (CE55)

307 Реле, ближнего света ;3; . (CE48)

308 Реле, стоп-сигналы грузовик ;8; . (CK8)

308В Реле, стоп-сигналы прицеп ;10; . (CK15)

309L Реле, габаритные огни левая ;1; . (CE19)

309R Реле, габаритные огни правая ;2; . (CE26)

315R Реле, начиная переключатель ;4; . (AA42)

343 реле, задние противотуманные фонари ;7; . (CG12)

348A Реле, вентилятор, климат блок ;13; . (HA 6)

360 Реле, отбора мощности ингибитор ;14; (LD3) (LE4)

379 Реле, впрыска топлива ;5; . (AC17)

3005 Генератор контролируемой реле ;6; . (AA52)

3101 Реле, внутренние лампы ;15; . (ER13) (ES13)

VOLVO FH12 электрическая схема управления коробки передач Geartronic.

• Замена топливного фильтра шкода йети

• Стартер в мороз не крутит стартер

• Замена генератора jaguar x type

• Alfa romeo снять магнитолу

• Гольф 3 распиновка спидометра

Реле пускового элемента Вольво ФШ13: замена и ремонт

Реле пускового элемента является одной из ключевых частей электрической системы автомобиля Вольво ФШ13. Его основная функция — обеспечение пускового тока, необходимого для запуска двигателя.

Если реле пускового элемента выходит из строя, это может привести к тому, что двигатель не запускается или плохо запускается. В таком случае, необходимо заменить или произвести ремонт данного узла.

Чтобы заменить реле пускового элемента Вольво ФШ13, следуйте следующим шагам:

1. Отключите положительный кабель от аккумуляторной батареи.
2. Найдите расположение реле пускового элемента в моторном отсеке автомобиля. Обычно оно находится вблизи аккумуляторной батареи или рядом с электрической панелью.
3. Отсоедините разъемы, соединяющие реле с проводами.
4. Извлеките старое реле из держателя.
5. Вставьте новое реле в держатель.
6. Подсоедините разъемы к новому реле, обеспечив правильное соответствие проводов.
7. Подключите положительный кабель к аккумуляторной батарее.

Если вы не уверены в своих навыках ремонта автомобиля или предпочитаете доверить замену реле пускового элемента профессионалам, лучше обратиться в автосервис. Квалифицированные специалисты помогут вам с этой задачей и убедятся в правильной установке нового реле.

Важно отметить, что перед заменой реле пускового элемента Вольво ФШ13, стоит убедиться, что проблема именно в нем. Для этого можно проверить другие составляющие электрической системы автомобиля и убедиться, что все провода и соединения в хорошем состоянии

В случае необходимости ремонта реле пускового элемента, лучше обратиться в специализированную мастерскую или автосервис, где проведут диагностику и произведут соответствующий ремонт.

Обратите внимание, что реле пускового элемента Вольво ФШ13 может различаться в разных моделях и годовых выпусках. Поэтому перед покупкой нового реле, рекомендуется уточнить его точные характеристики и совместимость с вашим автомобилем
