Замена предохранителей volvo xc60 с 2008 года

Блок в салоне со стороны водителя

Второй комплект — предохранители на Ленд Крузер 200, которые находятся в салоне авто в левой нижней части под рулем. Отличительная черта этого блока — отсутствие реле. Информация о каждом компоненте, его предназначении и точном месте на панеле находится на схеме, размещенной на крышке блока. Также подробные данные представлены в мануале. Примеры некоторых деталей и их расшифровка:

Номер	Сила тока	Обозначение	Функция
10	20	WSH	Омыватель ветрового стекла
12	20	4WD	Система полного привода
13	5	LH-IG	Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач
16, 18, 19, 20	20	RR DOOR RH/LH/LH/RH	Электрические стеклоподъемники задней правой и левой, передней левой и правой дверей.

Общее число компонентов — 31. В нем также есть несколько мест для установки дополнительных деталей. Предохранитель прикуривателя Ленд Крузер 200 расположен именно здесь.

Зачем заменять предохранители указателя поворота на Volvo XC60?

.Итак, давайте начнем нашу страницу с контентом о местонахождении предохранителя мигалки вашего Volvo XC60 благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Действительно, если ваш не работает указатель поворота на Volvo XC60 более того, если вы уже проверили, что лампа не перегорела, вполне возможно, что причиной является предохранитель

Обратите внимание, что предохранитель действует как блок безопасности для предотвращения перенапряжения на вашем Volvo XC60. Это будет резистор, нити, более или менее толстой, которая пропускает заданное натяжение и который сломается, если напряжение будет слишком сильным

Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью очень простой визуальной проверки. В общем, вам захочется замените предохранитель указателя поворота на Volvo XC60, когда он больше не работает без видимых объяснений .

Блоки в салоне

В салоне автомобиля, под панелью приборов со стороны пассажира расположены 2 блока с предохранителями и реле. Для доступа надо убрать обшивку салона и открыть защитную крышку.

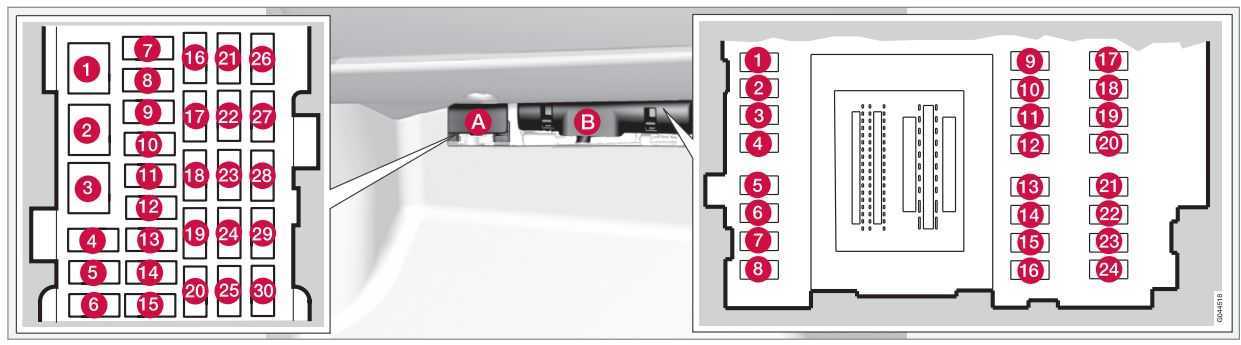

Левый блок

Фото – пример

Схема

Описание

1	40A Первичный предохранитель модуля управления аудиосистемой*; первичный предохранитель для предохранителей 16-20; система Infotainment
2	25A С 2014 года: Омыватели ветрового стекла; омыватель заднего стекла
3	Не используется
4	Не используется
5	Не используется
6	Не используется
7	15A Гнездо на 12 В в грузовом отсеке
8	20A Панель управления, дверь водителя
9	20A Панель управления, передняя дверь пассажира
10	20A Панель управления, задняя правая дверь пассажира
11	20A Панель управления, задняя левая дверь пассажира
12	20A Система управления без ключа
13	20A Сиденье водителя с электроприводом
14	20A Сиденье пассажира с электроприводом
15	15A 2011-2012: Складывающийся подголовник
2013-2017: Не используется
16	5A 2011: Не используется
2012-2017: Модуль информационной системы или монитор
17	10A Модуль аудиосистемы (усилители); ТВ; цифровое радио
18	15A Модуль аудиосистемы или модуль управления Sensus
19	5A Телематика; Bluetooth
20	Не используется
21	5A Панорамная крыша с солнцезащитной шторкой; потолочное освещение салона; датчик климатической установки
22	15A 2011: Прикуриватель, Rear Seat Entertainment (RSE)
2012-2017: Гнездо на 12 В в туннельной консоли
23	15A 2011: Обогрев кресла на стороне пассажира
2012-2017: Обогрев заднего правого сиденья
24	15A 2011: Обогрев кресла на стороне водителя
2012-2017: Обогрев заднего левого сиденья
25	Не используется
26	15A 2011: Обогрев заднего правого сиденья
2012-2017: Обогрев сиденья переднего пассажира
27	15A 2011: Обогрев заднего левого сиденья
2012-2017: Обогрев сиденья водителя
28	5A Помощь при парковке; Парковочная камера; BLIS; RTi
29	10A 2011-2012: Модуль управления AWD
15A 2013-2017: Модуль управления AWD
30	10A Активное шасси Four-C

Вариант 1

Подходит для моделей выпущенных в 2008 – 2011 годах.

Схема

Обозначение

1	5A Датчик дождя
2	10A Система SRS
3	5A Тормоза ABS
4	7,5A Педаль газа, подогреватель воздуха (РТС), кресла с обогревом
5	Не используется
6	15A Дисплей ICM, CD и Радио, система RSE
7	7,5A Модуль рулевого колеса
8	Не используется
9	15A Дальний свет
10	20A Люк в крыше
11	7,5A Фонари заднего хода
12	Не используется
13	15A Противотуманный свет, впереди
14	15A Омыватели ветрового стекла
15	10A Адаптивный круиз-контроль, АСС
16	Не используется
17	7,5A Потолочное освещение, панель управления в двери водителя/ кресло пассажира с электроприводом
18	5A Информационный дисплей
19	5A Кресло водителя с электроприводом
20	15A Стеклоочиститель заднего стекла
21	5A Приемное устройство дистанционного ключа, датчики системы сигнализации
22	20A Топливный насос
23	20A Электрический замок рулевого колеса
24	Не используется
25	10A Замок топливного бака/ двери задка
26	5A Сирена сигнализации, ЕСС
27	5A Кнопка пуска/ останова
28	5A Переключатель стоп-сигналов

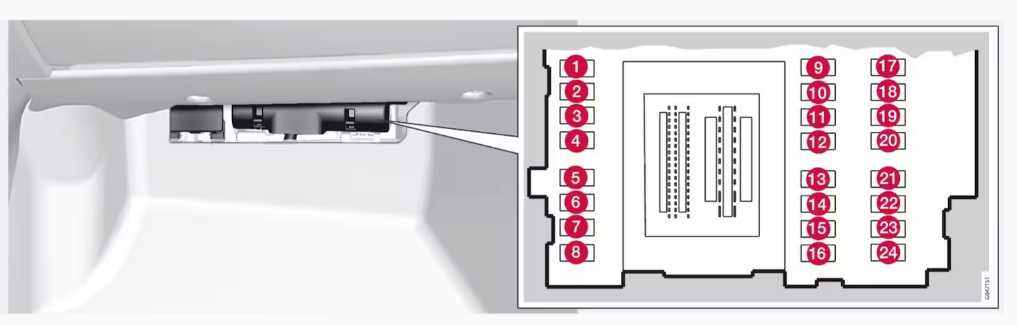

Вариант 2

Подходит для моделей выпущенных в 2011 – 2017 годах. Сам блок будет выглядеть примерно вот так.

Схема

Назначение

1	15A Очиститель заднего стекла
2	Не используется
3	7,5A Освещение салона; панель управления стеклоподъемниками на двери водителя; сиденья с электроприводом
4	5A Комбинированный прибор
5	10A Адаптивный круиз-контроль, АСС*; предупреждение о столкновении
6	7,5A Освещение салона; датчик дождя
7	7,5A Модуль рулевого колеса
8	10A Центральный замок, крышка топливного бака
9	15A 2011-2013: Омыватель заднего стекла
2014-2017: Электро обогреваемое рулевое колесо
10	15A 2011-2013: Омыватели ветрового стекла
2014-2017: Электрообогрев ветрового стекла
11	10A Отпирание двери багажника
12	10A 2011: Замок двери задка
2012: Не используется
2013-2017: Складывающийся подголовник
13	20A Топливный насос
14	5A Датчик движения противоугонной сигнализации; панель микро-климата
15	15A Замок рулевого колеса
16	5A Сирена охранной сигнализации; Диагностическое гнездо OBDII
17	Не используется
18	10A Подушка безопасности City Safety
19	5A Система предупреждения о столкновении
20	7,5A Датчик положения педали газа; противоослепляющая функция внутреннего зеркала заднего вида; обогрев заднего сидения; дополнительный электрический обогреватель
21	15A Модуль управления системы Infotainment (Performance); аудиосистема (Performance)
22	5A Тормозной фонарь
23	20A Панорамная крыша с солнцезащитной шторкой
24	5A Блокировка старта

Дезинфекция кондиционера и очистка воздуха в салоне

В летний период владельцы автомобилей Вольво активно используют климат-контроль для того, чтобы поддерживать комфортную температуру в салоне. Наверное, каждый владелец сталкивался с ситуацией, когда при включении кондиционера (кнопка А/С на панели управления) идет неприятный запах. Особенно это проявляется при первых запусках после зимнего периода. Причина этого запаха кроется в особенности конструкции системы кондиционирования.

Система кондиционирования принципиально состоит из следующих элементов:

• компрессор – приводится в движении от двигателя
• радиатор кондиционера (осушитель+конденсор) – находятся в передней части автомобиля
• расширительный клапан – находится в моторном отсеке
• испаритель – находится в салоне

При включении кондиционера охлаждается испаритель, который находится в салоне. Воздух, поступающий в салон с улицы, проходит через испаритель и за счет теплообмена меняет свою температуру. На поверхности испарителе в этот момент за счет конденсации появляется влага.

Влага выводится из салона на улицу через специальный дренаж. Тем не менее, некоторое количество влаги удерживается на поверхности испарителя. Например, когда вы глушите автомобиль и вентилятор в салоне перестает вращаться. Влага на испарителе является благоприятной средой для появляются бактерии. Именно они и вызывают неприятные запахи, аллергию, а также могут спровоцировать заболевания дыхательных путей. Для того, чтобы дышать чистым и свежим воздухом, необходимо производить профилактическую антибактериальную обработку испарителя кондиционера Вольво – дезинфекцию. Мы проводим дезинфекцию кондиционера Вольво при помощи специальной, рекомендованной заводом-изготовителем, установки и оригинального дезинфицирующего состава Вольво. Данная установка вырабатывает специальный обеззараживающий газ. Этот газ проходит через все элементы системы климат-контроля и производить антибактериальную обработку. После этой процедуры Вы будете дышать свежим воздухом без бактерий.

Диагностировать модуль Volvo CEM

Для устранения неисправности электропитания Volvo вы можете начать с чтения кодов неисправностей из модуля CEM. Вам понадобится сканер Volvo, так как базовые сканеры OBD2 не могут считывать коды ошибок CEM. В этом видео показано, как читать и удалять коды из модуля Volvo CEM с помощью iCarsoft для Volvo.

Если вы не можете установить связь с модулем CEM, клеммы на модуле могут быть подвержены коррозии. Вы можете удалить модуль и осмотреть его. Если вы не можете отремонтировать его самостоятельно, отправьте его в стороннюю службу по ремонту модуля Volvo CEM. Поиск Volvo CEM Ремонт Сервис.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена предохранителей KIA Ceed

• Обуждение раздела Замена предохранителей KIA Ceed
• Cerise
• У меня ланос я купил из авто салона и там тепло
• Петра Чебыкина
• на форд фокус 3 универсал тоже снимите видео как менять предохранитель прикуриватель
• Фосс
• Я думаю, что китайцы тебя развели))))
• Spence

В общем, машину мне со временем сделали) Оказалось, что в блоке управления у одной из микросхем отломилась ножка и она отходила, создавая вот такую проблему. Цена вопроса в Москве 5 000 руб и два дня работы.

Вусал

Добрый день, Как можно проверить по какой причине не работает динамик? Авто: Honda CRV.96 год правый руль. Сам Динамик работает если ставить в другое гнездо или другую дверь. Нет сигнала в проводке правой двери. Спасибо!

Узун Тилонов

Миша здравствуйте.где находится реле звукового сигнала ХОНДА срв рд1.правый руль??спасибо заранее,если знаете отпишитесь ребята…

1. Азина Рузана
2. Спасибо, очень полезное видео!
3. Демякина Стефания
4. То есть, мультиметром то же самое надо делать в режиме прозвонки, правильно понимаю?
5. Альбион

*94 литра в минуту??? Вы наверно попутали с цифрой 9,4 л/мин*

• Бактияр
• Фильтр салона замени
• Дука
• напишите пожалуйста ваш номер телефона
• Усик
• ‘Не тягне’ машина на ручнике
• Амантай
• Вопрос к хозяину машины, зачем он туда полез настраивать и метки себе не поставил, перед тем как всё ‘настроить’?
• Коба
• Да мне поху че ты купил куда ездил
• Чаян

Может быть такое,что даже на горячую заводится и обороты до 2.5 тысяч?

Дарья

Классный автоэлектрик,разберается до конца и делает по человечиски без гамно скруток. Почёт и уважение!

Бурьян

Самый толковый диагност,жаль у нас таких почти нет,привет из Казахстана!!! Удачи брат)))

Isen

Доброго времени суток! Подскажите пожалуйста!!!!!!!правый поворот горит, но не моргает!и не выключается пока не сниму клемму акб,поменял реле поворотов, проблема осталась((((что посоветуете???

Reeves

спасибо.очень помого.не знал что это правда так легко

Доминик

Так а что было причиной КЗ? Так и не нашли? Провод оплавился?

Синелев Худ

На реле дворников есть опознавательные знаки? Я не могу найти его всё на китайском языке.

Cat

75000 тыс. пробег рано еще менять наверное сеточку?

Ксеня

Молодец. А как сделать контрольку?

1. Евген
2. Приедешь в г. Флорешть я тебе подарю такой
3. Ваган
4. Спасибо за видос, а то такая группа на прадо стоит 20к, чуть не заплакал)
5. Ширван

Гбо стояло братан…

• Камбар
• прочитав ещераз понял уменя прикуриватель с верху а с низу такаяже только написано 12в вот там и нет питания хотя по системе верх радио и низ розетка предохр один
• Гулия

Что значит спокойненько? Как доставать, чем? Новичкам интересно.

Bria

Была предполога, под рулём сопля какая нибудь на рулевую коротит!! на повороте заглохла!!! Ан нет!!) КРАСАВЧИК!)

1. Бату
2. Сергей добрый день,Вольво s60 2007г вылетела ошибка р2227 причина ошибки и как устранить
3. Раи
4. ну как так можно безалаберно делать. противно смотреть
5. Оставить комментарий

Volvo S60 (2001-2009) cхема предохранителей

№ Назначение А

1 2001-2002: Ближний свет фар, слева 10

2003-2004: Ближний свет, Bi-Xenon 15

2005-2009: Сиденье водителя с электроприводом 25

2 2001-2002: Ближний свет фар, справа 10

2003-2004: Дальний свет 20

2005-2009: Сиденье пассажира с электроприводом 25

3 2001-2002: Ближний свет 15

2003-2004: Сиденье водителя с электроприводом2005-2009: Вентилятор климатической установки 30

4 2001-2002: Дальний свет 20

2003-2004: Сиденье пассажира с электроприводом 30

2005-2009: Блок управления справа, передняя дверь 25

5 2001-2002: Сиденье водителя с электроприводом 30

2003-2004: Усилитель рулевого управления, вакуумный насос 15

2005-2009: Блок управления слева, передняя дверь 25

6 2001-2002: Сиденье пассажира с электроприводом 30

2004: Bi-Fuel: Клапан газового баллона 5

2005-2009: Общее освещение, потолочное (RCM), верхний электронный блок управления (UEM) 10

7 2001-2004: Подогрев сиденья (переднее левое)2005-2009: Люк в крыше 15

8

2001-2004: Подогрев сиденья (переднее правое) 15 2005-2009: Замок зажигания, система SRS, блок управления двигателем (ЕСМ), выключение SRS сторона пассажира (PACOS), электронная блокировка старта (IMMO), блок управления коробкой передач (TCM; дизель и R-models — для 2006 года) 7,5

9 2001-2004: ABS / STC (2003-2004) / DSTC (2003-2004)2005-2009: OBDII, переключатель света (LSM), датчик угла поворота рулевого колеса (SAS), блок управления рулевым колесом (SWM) 5

10 2001-2002: Дальний свет фар, слева 15

2005-2009: Аудио 20

11 2001-2002: Дальний свет фар, справа 15

2005-2009: Усилитель аудиосистемы 30

12 2001-2004: Корректор фар (2004), очистители фар 15

2005-2009: Дисплей RTI 10

13 2001-2002: Розетка 12V 20

2003-2004: Розетка 12V 15

2005-2009: Телефон 5

14-38 — Не используется

14 Сиденье пассажира с электроприводом, передние ремни безопасости (2001-2002) 5

15 2001-2003: Аудио, VNS2004: Аудио RTI 5

16 Аудио 20

17 Усилитель 30

18 2001-2002: Передние противотуманные фары 5

2003-2004: Передние противотуманные фары 15

19 2001-2003: VNS2004: RTI дисплей 10

20 2002: Транспортный переключатель 5

21 Автоматическая коробка передач, блокировка селектора коробки передач, D2 10

22 Указатели поворота 20

23 Переключатель освещения, диагностический разъем, модуль рулевого колеса, блок управления климатической установкой / блок комфорта 5

24 2001-2002: Блок управления климатической установкой, сиденье водителя с электроприводом, комбинация приборо2003-2004: Блок управления климатической установкой, сиденье водителя с электроприводом, комбинация приборов, стояночный отопитель

10 25 2001-2002: Замок зажигания, центральный электронный модуль, реле стартера 2003: Замок зажигания, SRS, реле стартера, блок управления двигателем2004: Замок зажигания, центральный электронный модуль, реле стартера, блок управления двигателем 10

26 Блок управления климатической установкой 30

27 2001-2002: Электронный модуль передних дверей2004: Активное шасси FOUR-C 15

28 Модуль потолка, освещение салона 10

29 Телефон 10

30 2001-2002: Габаритные огни (слева) 10

2003-2004: Габаритные огни (слева) 7,5

31 2001-2002: Габаритные огни (справа), освещение номерного знака 10

2003-2004: Габаритные огни (справа), освещение номерного знака 7,5

32 Центральный электронный модуль, подсветка зеркала в козырьке, усилитель руля, освещение перчаточного ящика (2003-2004), освещение салона (2003) 10

33 Топливный насос 15

34 Люк 15

35 Центральный замок, стеклоподъемники, левое зеркало с электроприводом 25

36 Центральный замок, стеклоподъемники, правое зеркало с электроприводом 25

37 Задние стеклоподъемники, блокировка стеклоподъемников от детей (2003-2004) 30

Volvo XC70 (2012) — схема предохранителей

Год выпуска: 2012 г.

Предохранитель прикуривателя (розетка) на Volvo XC70 (2012)  — это предохранитель 22 в блоке предохранителей в перчаточном ящике.

Предохранители — моторный отсек

A — Верхний моторный отсек

B — Передний моторный отсек

C — Нижний моторный отсек

Volvo XC70 — предохранители — моторный отсек

Номер	Описание	Амперы
1	Автоматический выключатель	50
2	Автоматический выключатель	50
3	Автоматический выключатель	60
4	Автоматический выключатель	60
5	Автоматический выключатель	60
6	—	—
7	—	—
8	Ветровое стекло *	40
9	Дворники	тридцать
10	—	—
11	Воздуходувка системы кондиционирования	40
12	—
13	Насос ABS	40
14	Клапаны ABS	двадцать
15	—	—
16	Активное регулирование угла поворота *	10
17	Центральный электрический модуль	двадцать
18	АБС	5
19	Усилие рулевого управления, зависящее от скорости *	5
20	Модуль управления двигателем (ECM); Передача инфекции; SRS.	10
21	Форсунки омывателя с подогревом *	10
22	—	—
23	Панель освещения	5
24	—	—
25	—	—
26	—	—
27	Реле — коробка в моторном отсеке	5
28	Дополнительные фары *	двадцать
29	Рог	15
30	Модуль управления двигателем (ECM)	10
31	Модуль автоматического управлениякоробка передач.	15
32	Компрессор кондиционера	15
33	Змеевики компрессора — кондиционер	5
34	Реле стартера	тридцать
35 год	Катушки зажигания;Конденсатор.	двадцать
36	Модуль управления двигателем	10
37	Система впрыска; Расходомер воздуха; Модуль управления двигателем.	15
38	Компрессор кондиционера; Клапаны двигателя; Модуль управления двигателем.	10
39	Клапан EVAP; Подогреваемый лямбда-зонд.	15
40	—	—
41	Обнаружение утечки топлива	5
42	—	—
43	Вентилятор	80
44	Электрогидравлический усилитель руля.	100

Предохранители — перчаточный ящик

Volvo XC70 — предохранители — перчаточный ящик

Предохранитель  коробка : Общие предохранители

Блок предохранителей B : Предохранители модуля управления

Положения: блок предохранителей A

Номер	Описание	Амперы
1	Автоматический переключатель информационно-развлекательной системы, предохранители 16-20.	40
2	—	—
3	—	—
4	—	—
5	—	—
6	—	—
7	Розетка 12 В (багажное отделение)	15
8	Контроль в водительской двери	двадцать
9	Органы управления дверью переднего пассажира	двадцать
10	Органы управления на правой задней пассажирской двери.	двадцать
11	Органы управления на задней левой пассажирской двери.	двадцать
12	Бесключевой привод *	двадцать
13	Сиденье водителя с электроприводом *	двадцать
14	Сиденье переднего пассажира с электроприводом *	двадцать
15	Складывающиеся подголовники задних сидений *	15
16	Модуль управления информационно-развлекательной системой	5
17	Информационно-развлекательная система: усилитель звука, Спутниковое радио SiriusXM *.	10
18	Информационно-развлекательная система	15
19	Комплект громкой связи Bluetooth	5
20	Развлекательная система для пассажиров задних сидений (RSE) *	7,5
21	Люк с электроприводом *; Любезное освещение; Датчик системы кондиционирования.	5
22	Розетки на 12 В; Легче.	15
23	Подогрев заднего сиденья *(со стороны пассажира)	15
24	Подогрев заднего сиденья *(со стороны водителя)	15
25	—	—
26	Сиденье переднего пассажира с подогревом *	15
27	Сиденье водителя с подогревом *	15
28	Ассистент парковки *; модуль управления сцепкой прицепа *; камера помощи при парковке *.	5
29	Модуль управления полным приводом *	5
30	Система активного шасси *	10

Положения: блок предохранителей B

Номер	Описание	Амперы
1	Стеклоочиститель задней двери	15
2	—	—
3	Дополнительное переднее освещение; Управление стеклом в водительской двери; Сиденье (а) с электрической регулировкой *; Беспроводная система управления HomeLInk *.	7,5
4	Информационный дисплей на панели приборов	5
5	Адаптивный круиз-контроль; Предупреждение о столкновении *.	10
6	Дополнительное освещение; Датчик дождя *.	7,5
7	Модуль рулевого колеса	7,5
8	Центральный замок:люк топливного бака	10
9	Омыватель заднего стекла	15
10	Омыватели лобового стекла	15
11	Отпирание крышки багажника	10
12	—	10
13	Топливный насос	двадцать
14	Панель управления системой кондиционирования; Тревожный детектор движения *.	5
15	—	—
16	Сигнализация, бортовая система диагностики	5
17	—	—
18	Система подушек безопасности; Датчик веса пассажира.	10
19	Система предупреждения о столкновении *	5
20	Педаль газа;Зеркала с автоматическим затемнением; Подогрев задних сидений *.	7,5
21	—	—
22	Стоп-сигналы	5
23	Привод люка крыши *	двадцать
24	Иммобилайзер	5

Предохранители — грузовое пространство

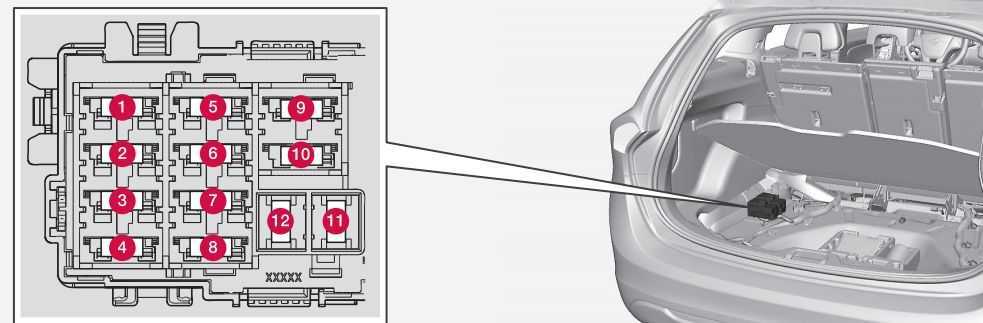

Volvo XC70 — предохранители — багажник

Номер	Описание	Амперы
1	Электрический стояночный тормоз(левая сторона).	тридцать
2	Электрический стояночный тормоз(правая сторона).	тридцать
3	Обогрев заднего стекла	тридцать
4	Розетка прицепа 2 *	15
5	Электрическая дверь багажного отделения *	двадцать
6	—	—
7	—	—
8	—	—
9	—	—
10	—	—
11	1 розетка для прицепа *	40
12	—	—
