Блоки предохранителей и реле на Chery Tiggo T11 и схема на русском

На крышках панелей с предохранителями имеется схема расположения, обозначения и распиновка контактов.

Блок под капотом QC

Здесь находятся вставки для нескольких электроприборов:

• ламп ближнего и дальнего света;
• бензонасоса;
• контроллера АБС;
• стоп-сигналов;
• электровентилятора салона;
• датчика кислорода;
• обмотки и контактов стартера;
• компрессора кондиционера;
• правого и левого габаритных огней и т.д.

Обозначения на русском языке можно посмотреть на рисунке:

Блок под бардачком YB

Под полкой для перчаток находятся предохранители для такого оборудования:

• прикуривателя;
• топливных форсунок;
• подушек безопасности;
• обогрева зеркал;
• магнитолы;
• звукового сигнала;
• переднего и заднего стеклоочистителей;
• мотора люка в крыше;
• обогрева сидений;
• электронного блока управления двигателем;
• сигнализации;
• розетки в багажном отделении и т.д.

На рисунке можно посмотреть полный список реле и вставок платы YB:

Блок комфорта ISU

Эта панель отвечает за несколько систем автомобиля:

• замков и датчиков открытого положения дверей или капота;
• рециркуляции воздуха;
• освещения;
• сигнализации;
• сигнала открытой двери;
• обогрева заднего стекла и зеркал и пр.

Расположение блока комфорта ISU.

Силовые предохранители на клемме аккумулятора

Здесь находятся вставки:

• питания антиблокировочной системы;
• передних отсеков электрораспределительных блоков клемм B и C;
• подачи питания на приборную панель.

Блок силовых предохранителей.

Блок под капотом

Под капотом на плате с предохранителями находится несколько реле:

• повышения скорости вращения вентиляторов радиатора;
• топливного насоса;
• передних и задних противотуманных фар;
• ближнего и дальнего света и др.

Подробное описание элементов приведено в таблице:

Расшифровка реле под капотом.

Все по теме Замена предохранителя прикуривателя Vortex Estina

При всем уважении к автору ролика, хотелось бы услышать ответ на мой вопрос-а где возьмёт тот парень, которому вроде как бы предназначен этот урок, тот самый провод с нужной клеммой? Профи конечно найдет в своем хозяйстве. А вот, кто не шарит сам в электрике или только учится, врятли. Так что.

ПОДДЕРЖИТЕ РОЛИК ЛАЙКОМ И РЕПОСТОМ, ЗА СТАРАНИЕ. СПАСИБО, ЧТО СМОТРИТЕ. НЕ ЗАБЫВАЕМ ПОДПИСАТЬСЯ НА КАНАЛ cCEHixFKg

Подскажите на УАЗ 3909- 402 мотор сгорело реле поворотов,уже второе! При включении поворота ярче загораются фары!

Все круто, контекст очень заковыристый! В основном в тему! Но, руководство и иже с ним смотрится в последнюю очередь! В основном, мало кто об этом задумывается! Есть же ГАРАНТИЯ! И. понеслось.

Снимите ролик пожалуйста на примере 2109 с моей проблемой. Обращался к электрику сказали что где-то в блоке дорога выгорела ничем помочь не смогли. Уже устал мучаться. Зовут Евгений заранее спасибо.

Приветствую! При заведённом двигателе не работает клаксон, глушишь, работает. В чем проблема? Спасибо

Братуха 1000% инфа. Тоже была такая . только ещё больше скачки и напряга на гене 14.5 а на приборке 13.2-13.9 Свет включать начиналось свистопляски. Посмотрел все кроме этого провода на кпп, после твоего видоса полез туда, а там болтается как сопля. Представил так же как и ты и всё. Ok

Может пригодиться людям и тот и тот вариант.я только что посмотрел на потолок.да действительно по потолку проще

у меня при снятой панели магнитолы 0,09. а приподключонной 0,35. дело в том что по моему у меня сама магнитола наверное неправильно подключена. потому что независимо есть ли ключ взамке зажигания, или нет он работает

я бы в такой гадюшник в а жизни не сел. срач полнейший это как же себя надо не уважать чтоб находится в таком сраче

Где стоят предохранители на Чери Тигго Т11

Первые автомобили Chery Tiggo появились в Китае в виде копии Toyota RAV4 на агрегатах Mitsubishi.

Их выпускали в КНР, Индонезии, Египте, Уругвае под разными названиями:

• Ruihu;
• J11;
• Speranza Tiggo.

Семейство T11 начали производить в 2005 г. После рестайлинга 2010 г. изменилась гамма моторов. В России их производили на заводе «Автотор» и в Таганроге на ТагАЗе как Vortex Tingo.

В 2018 г. на смену модели пришла новая генерация Чери Тигго 3. Всего на Т11 установлено 4 модуля с плавкими вставками.

В салоне авто

В салоне Чери Тигго Т11 предохранители и реле находятся в 2 местах.

Потребуется:

1. Подойти к автомобилю со стороны водительского сиденья.
2. Открыть дверь.
3. Посмотреть на рулевое колесо.
4. Найти рядом с ним клавиши переключения света.
5. Потянуть за углубление под ними.
6. Ослабить фиксаторы.
7. Вытащить лючок.

Поиск малого модуля, или блока комфорта, заключаются в следующем:

1. Открыть дверь со стороны переднего пассажира.
2. Найти бардачок.
3. Снять крышку с модуля под ним.

Блок с водительской стороны под крышкой.

Для замены плавких вставок нужно выполнить такие шаги:

1. Установить автомобиль на ровной поверхности.
2. Включить стояночный тормоз.
3. Заглушить мотор.
4. Отключить электронику и электрооборудование.
5. Повернуть ключ в замке зажигания в положение LOCK.
6. Снять клеммы с аккумулятора.
7. Открыть доступ к плате с перемычками.
8. Найти по схеме или визуально сгоревшую вставку.
9. Вытащить ее из гнезда щипцами.
10. Поставить новый элемент такого же номинала.
11. Проверить работоспособность приборов.

До замены нужно установить причину перегорания перемычки и устранить ее. В ином случае новая вставка придет в негодность при включении зажигания.

Нельзя закорачивать контакты на схеме проволокой, монетами, гвоздями и иными металлическими предметами. Запрещено устанавливать детали, рассчитанные на другой номинальный ток.

В моторном отсеке

Открыть основную плату с предохранителями в моторном отсеке можно так:

1. Поднять капот.
2. Закрепить его.
3. Найти кожух воздухозаборника рядом с лобовым стеклом.
4. Отвернуть 5 винтов.
5. Надавить жалом отвертки на середину фиксирующих шпилек.
6. Вытащить их.
7. Снять резиновую уплотнительную ленту с воздухоприемника.
8. Отжать замок.
9. Снять крышку с платы.

Силовые предохранители нужно искать так:

1. Подойти к моторному отсеку к месту расположения аккумуляторной батареи.
2. Снять с нее кожух.
3. Отвернуть положительную клемму с проводом.
4. Отстегнуть защелку со второго кожуха.
5. Осмотреть модуль с перемычками.

Правила и порядок замены вставок такие же как при ремонтных работах на платах в салоне.

Блоки под капотом

Блок предохранителей и реле

Под капотом главный блок предохранителей и реле расположен рядом с передней правой стойкой амортизатора, под защитной крышкой отсека монтажного блока.

p, blockquote 15,1,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Для доступа необходимо выкрутить винты-фиксаторы крепления крышки отсека монтажного блока и снять крышку.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,1,0 —>

Расшифровка

p, blockquote 23,0,0,0,0 —>

F1	10А Ближний свет – левая фара
F2	10А Ближний свет – правая фара
F3	15А Бензонасос (топливный насос) – для автомобилей с двигателем 1.6 л. и 2.0 л.; Запасной предохранитель (для автомобилей с двигателем 1.8 л.)
F4	10А Дальний свет – левая фара
F5	30А Вентилятор печки (салонный вентилятор)
F6	10А Дальний свет – правая фара
F7	30А Низкая скорость дополнительного вентилятора радиатора и кондиционера №2
F8	30А Низкая скорость дополнительного вентилятора радиатора и кондиционера №2
F9	30А Т11: Запасной пред-ль;
30А Т11 фл: Главный соединительный предохранитель (для автомобилей с двигателем 1.6L и 2.0L); Предохранитель насоса TCU (для автомобилей с двигателем 1.8L)
F10	30А Запасной предохранитель
F11	30А Т11: Запасной предохранитель;
30А Т11 фл: Стартер
F12	30А Т11: Стартер (контакты реле);
30А Т11 фл: Предохранитель основного реле
F13	60А Блок управления замками дверей и сигнализацией (предохранитель ISU)
F14	10А Фонарь заднего хода
F15	10/15А Т11: Блок зажигания;
10/15А Т11 фл: Запасной предохранитель (для автомобилей с двигателем 1.6 л. и 2.0 л.), предохранитель цепи питания TCU (для автомобилей с двигателем 1.8 л.)
F16	5А Генератор
F17	10А Габариты – правая сторона автомобиля
F18	15А Т11: Противотуманные фары (передние птф);
15А Т11 фл: Запасной предохранитель
F19	10А Переключение обмоток вентилятора радиатора (система охлаждения двигателя) и кондиционера (реле №1,2,3)
F20	10А Габариты – левая сторона автомобиля
F21	10А Т11: Задние противотуманные фары (птф);
10А Т11 фл: Запасной предохранитель
F22	10А Т11: Запасной предохранитель;
10А Т11 фл: Система управления двигателем
F23	10А Стоп-сигналы
F24	5А Т11: Обмотка реле стартера;
5А Т11 фл: Обмотка главного реле
F25	10А Т11: Муфта компрессора кондиционера (Кондиционер A/C);
10А Т11 фл: Датчик кислорода
F26	10А Т11: Контроллер ABS (АБС);
10А Т11 фл: Катушки зажигания
F27	Блок управления двигателем (ЭБУ) (ECU)
К1	Реле вентилятора печки (салонная вентиляция)
К2	Реле Бензонасоса (топливного насоса) для автомобилей с двигателем 1.6 л. и 2.0 л);
Запасное реле (для автомобилей с двигателем 1.8 л)
К3	Реле низкой скорости дополнительного вентилятора радиатора (№3)
К4	Т11: Реле стартера
Т11 фл: Главное реле
К5	Реле ближнего света фар
К6	Реле дальнего света фар
К7	Реле высокой скорости основного вентилятора радиатора (№2)
К8	Запасное реле (для автомобилей с двигателем 1.6 л. и 2.0 л.); Реле насоса TCU (для автомобилей с двигателем 1.8 л.)
К9	Т11: Реле передних противотуманных фар (передних птф);
Т11 фл: Запасное реле
К10	Т11: Реле задних противотуманных фонарей (задних птф);
Т11 фл: Запасное реле
К11	Реле переключения вентилятора радиатора (№1)
К12	Т11: Реле увеличения скорости моторов системы мы охлаждения двигателя (радиатора);
Т11 фл: Реле стартера
К13	Запасное реле

Блок силовых предохранителей

На плюсовой клемме аккумуляторной батареи находится блок силовых предохранителей выполненный в виде плавких вставок высокой мощности.

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Схема

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Описание

1. 80А На передний отсек электрораспределительного блока, клемма E
2. 60А На передний отсек электрораспределительного блока, клемма D
3. Т11: 30А (Фл: 40 А) Модуль ABS (АБС) (обеспечение питания, привод)
4. 30А Модуль ABS (АБС) (обеспечение питания, клапан)
5. 100А Электрораспределительный блок панели приборов (обеспечение питания), клемма C

p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>

Знаете как сделать данный материал лучше – пишите в комментарии.

Замена предохранителей Chery Fora

• Обуждение раздела Замена предохранителей Chery Fora
• Карсон
• Зачем машину резать? Приедет в сервис, отдайте пару тысяч и вам всё нормально сделают, ну нельзя же на столько сильно экономить
• Жора
• а как определили что этот мосфет сгорел
• Isidro

Где находитесь, в каком городе? Телефон для связи есть?

Грехем

Скорп охрененный авто, пол жизни на них. Не пойму почему их все гробят и не следят за ними?

Quesnel

Денис здравствуй у меня такой вопрос у тебя на сколько ампер аккумулятор стоит? и сколько предпусковой ампер енах?

Ера

Парни тачка на хорошем ходу полный привод,в полне ещё живой за 200р))))…вы че его диагностируете ещё! На месте хозяина и бы вас нах послал!))

Weyland

Спасибо за видео. Как раз, перед тем этим тоже самое сделали. Плюс только не на зажигание вывели, а с катушек взяли

1. Жумабай
2. Еще бы ценник на работы озвучивал, цены бы тебе небыло!
3. Скляринский Карай
4. как проверить эти транзисторы на исправность?
5. Илир Колыбельников

при разборке (отделение колбы) будьте внимательны! крепление в виде единички (1) очень хрупкие. на носике единички есть крошечный зацеп. главное его не сломать.

• Кар
• как найти реле и предохранител систеиа зжиганний
• Лор Стенченко
• Алексей подскажите пожалуйста, нету искры до катушки зажигание на венто, в чем может быть проблема катушка рабочая
• Тема
• Пакемон вафельный))
• Карло

нет я про обычный сигнал на руле ПИБИП?!

Кирил

Чому двері (центральний замок) не відкриваються і не закриваються ключем а тільки з брелка? Як водійська так і пасажирська.

Jenny-Lee

Спасибо за видео! Какую силиконовую смазку и синтетическую смазку используете? Если не подсвечиваются кнопки, то светодиод перегорел? Как подобрать нужный светодиод?

1. Стефани
2. почему один вид моторов? на сколько я знаю двигатели 2,4 стоят так же
3. Завлишин
4. Более 2,5А ставлю)
5. Сейран

вот только почему как на автовазе??!!! снимать фару.

Бельман-Данюшевский Текс

Спасибо за Ваш полезный труд!!!

Ганина Загреба

Волга-крайслер 2006 года, была такая проблема, сделал всё по указанной схеме, напряжение стало 14,2 стабильное,автору 100 спасибо…

• Коминтерн
• ‘Chery Fora: деньги на ветер’ есть такая статья в ‘За рулём’ 2011/11
• Вусал

Добрый день, Как можно проверить по какой причине не работает динамик? Авто: Honda CRV.96 год правый руль. Сам Динамик работает если ставить в другое гнездо или другую дверь. Нет сигнала в проводке правой двери. Спасибо!

1. Генрих
2. Здравствуйте,куда подкидывать контрольку,если хочу проверить предохранители в салоне,а до аккумулятора провод не дотягивается?
3. Бурьян

Самый толковый диагност,жаль у нас таких почти нет,привет из Казахстана!!! Удачи брат)))

Adlai

В Германии даже в КПП масло НЕ меняется НИКОГДА! Не путать с АКП там строго по регламенту. Вот только с каким интевалом я не знаю, т. к. никогда не имел авто с АКП. Кого интересует ищите в сетях.

Penley

День добрый! У авто дабл старт. Жду когда все индикаторы на приборной панели потухнут, далее завожу и авто заводиться с двойным стартом как бы, раз и два и обороты держаться.

В последнее время стала глохнуть на ходу, а при как заведу и нажму на газ сразу глохнет, так раза три попробую и плавно газу и едет как ни в чем не бывало.

Оставить комментарий

Предохранители и реле Toyota Tercel (L50; 1994-1999)

Автор redactor3 На чтение 4 мин. Просмотров 243 Опубликовано 15.08.2020

В данной статье мы рассматриваем Toyota Tercel (L50) пятого поколения, выпускавшуюся с 1994 по 1999 год. Здесь вы найдете схемы предохранителей Toyota Tercel 1994, 1995, 1996, 1997, 1998 и 1999 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).

Блок предохранителей в салоне

Он расположен за крышкой слева и под рулевым колесом. Также есть один предохранитель в правом боковом креплении, и для доступа к нему необходимо снять панель под рулевым колесом.

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	название	ампер	Описание
14	СТОП	10А	Стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач
15	A / C	10А	Кондиционер
16	ХВОСТИК	15А	Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогрев заднего стекла, автомобильная аудиосистема, прикуриватель, часы
17	ДАТЧИК	10А	Манометр и измерители, индикатор напоминания об обслуживании (кроме индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп выпуска, открытой двери и системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники
18	ПЕРЕМЕНА	7.5A	1995-1997: Указатели поворота, аварийные мигалки;1998-1999: Указатели поворота.
19	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20А	Дворники и омыватель лобового стекла
20	ECU-IG	5A	1995-1997: Антиблокировочная тормозная система, кондиционер;1998-1999: Антиблокировочная тормозная система, система кондиционирования воздуха, система управления блокировкой переключения передач, система дневных ходовых огней.
21	CIG & RADIO	15А	Прикуриватель, автомобильная аудиосистема, часы, система защиты от кражи, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности
22	IGN	5A	Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности
23	SRS или ECU-B	5A	Сигнальная лампа подушки безопасности SRS
29	DEF	30А	Обогрев заднего стекла
30	PWR	30А	Электрические стеклоподъемники, система блокировки дверей с электроприводом

Рядом с аккумулятором есть два-три блока предохранителей.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	название	ампер	Описание
1	ГОЛОВКА (ЛЕВАЯ)	10А	Без ДХО: Левая фара
1	DRL	5A	С ДХО: система дневных ходовых огней
2	ГОЛОВКА (ПРАВ.)	10А	С ДХО: не используется;Без ДХО: Правая фара
3	AM2	15А	Система зажигания, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система стартера
4	ХАЗ-HORN	15А	1995-1997: Звуковые сигналы, указатели поворота, аварийные сигналы, противоугонная система;1998-1999: Звуковые сигналы, аварийная сигнализация, система защиты от кражи.
5	EFI	15А	1995-1997: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха;1998–1999: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива.
6	DOME	10А	Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней
7	OBD-II	7.5A	Бортовая система диагностики
8	ALT-S	5A	Система зарядки
10	HEAD_ (RH-LWR)	10А	С ДХО: Правая фара (ближний свет)
11	HEAD_ (ЛГ-LWR)	10А	С ДХО: Левая фара (ближний свет)
12	HEAD_ (RH-УПР)	10А	С ДХО: Правая фара (дальний свет)
13	HEAD_ (ЛГ-УПР)	10А	С ДХО: Левая фара (дальний свет)
24	CDS FAN	30А	Электрические вентиляторы охлаждения
25	РАД ВЕНТИЛЯТОР	30А	Электрические вентиляторы охлаждения
26	ОБОГРЕВАТЕЛЬ	40А	Система кондиционирования, предохранители «A / C»
27	ЗАТЕМНИТЕЛЬ	30А	С ДХО: предохранители «ГОЛОВКА (RH-LWR)», «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВ.
28	ОСНОВНОЙ	30А	Стартерная система
31	ABS	60А	Антиблокировочная тормозная система
32	AM1	50А	Предохранители «DEF», «WIPER», «GAUGE», «ECU-IG», «TURN», «IGN», «PWR» и «CIG & RADIO»
33	ALT	100A	«ABS», «STOP», «TAIL», «ECU-B» или «SRS», «DEF», «AM1», «WIPER», «GAUGE», «ECU-IG», «TURN», «PWR» «и» CIG & RADIO «предохранители

Предохранители на Chery Fora

Chery Fora – это модель автомобиля, комплектация которого представляет совмещение множества известных трендов атвомобилестроения за последнее время.

И, несмотря на то, что многие придирчивые критики отмечают схожесть автомобиля с представителями машин известных автопромов, транспортное средство все равно считается уникальным и самостоятельным творением компании Chery.

Как и в любом автомобиле, в Chery Fora также встроены блоки предохранителей и реле, обеспечивающие безопасную эксплуатацию электрических систем.

Подробнее о том, где располагаются блоки, за что отвечают элементы в них и, как осуществляется замена предохранителей в случае поломки, будет рассказано в данной статье.

Блоки под капотом

Общие положения

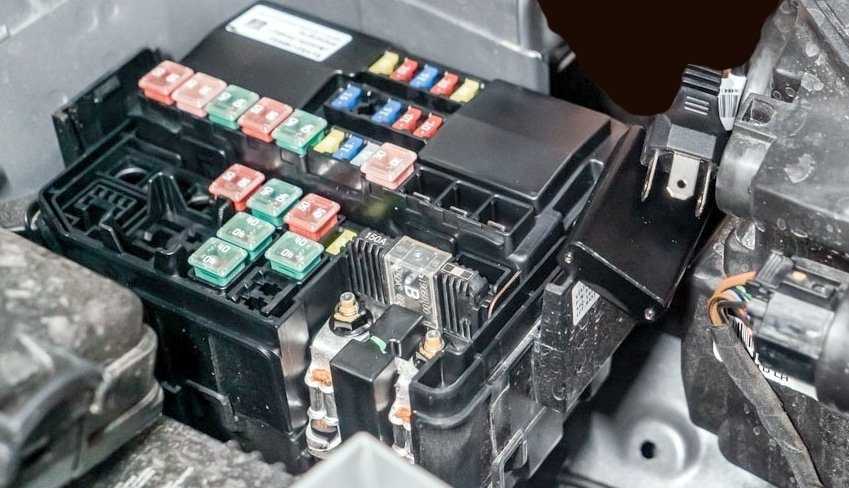

Основной блок

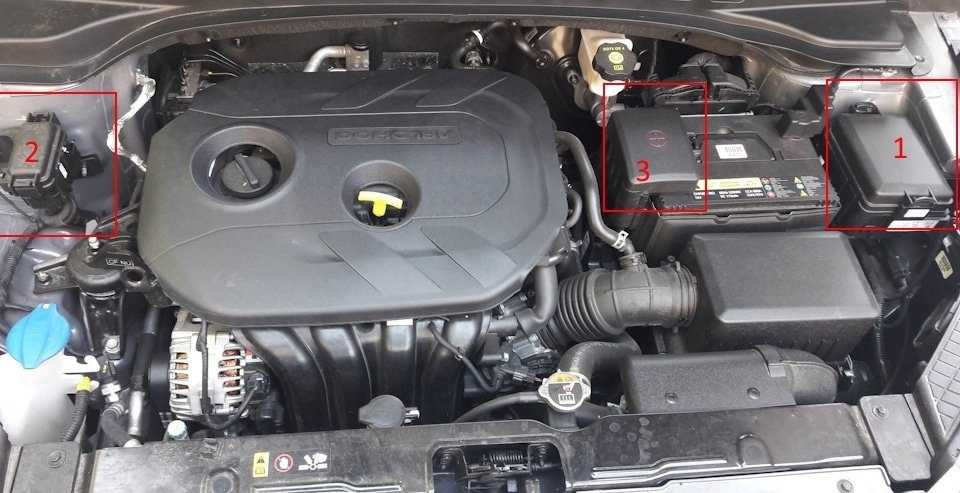

Он расположен в левой части моторного отсека.

Пример схемы

Обозначение

MDPS	80A MDPS (мотор гидроусилителя)
ALT	G4FC (125 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора D4FC / D4FB (150 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора
ECU2	G4FC (10A): ECU (M / T), PCU (A / T) D4FC (15A): CAM SNSR, Glow RLY, WGT, регулирующий клапан EGR, воздушный поток SNSR, IMMOD4FB (15A): CAM SNSR, VGT Vacuum, IMMO
ДАЛЬНИЙ СВЕТ	Реле электромагнитного клапана дальнего света (двойная функция)
ABS2	Блок управления ABS / ESC
ЭБУ 4	G4FC (25A): ECU (M / T), PCU (A / T) D4FC (15A): Впускной клапан дозатора, D4FB (15A): реле свечей накаливания, блок счетчика топлива
TCU 1	D4FB: TCU (автоматическая коробка передач)
BATT + 5	Предохранитель блока предохранителей панели приборов: FS01
АБС 1	Блок управления ABS / ESC, диагностика моторного отсека
BATT + 4	Предохранитель блока предохранителей в щитке приборов: ФС06, ИПС-1, ИПС-2, ИПС-3
IG1	Без кнопки пуска: выключатель зажигания С кнопкой пуска: блок реле PDM
BAT + 1	Предохранитель блока предохранителей панели приборов: FS14, FS05, FS13, FS17, FS10, FS02, FS09, реле IOD (автоматическое отключение тока утечки)
ВКЛЮЧЕНИЕ	D4FC / D4FB: реле свечей накаливания, свечи накаливания
НАГРЕВ ТОПЛИВА	D4FC / D4FB: подогреватель топлива
ЭБУ 1	(Управление двигателем) Главное реле
ПЕРЕДНИЙ дворник	Электродвигатель стеклоочистителя (передний)
РОГ	Зуммер (двойной), зуммер противоугонный
БЕНЗОНАСОС	G4FC: реле топливного насоса, электродвигатель топливного насоса
C / FAN	G4FC (40A) Электродвигатель вентилятора радиатора D4FC / D4FB (50A) Электродвигатель вентилятора радиатора
ВОЗДУХОДУВКА	Мотор вентилятора
IG2	Без кнопки пуска: пусковое реле, пусковой соленоид, выключатель зажигания С пусковой кнопкой: пусковое реле, пусковой соленоид, блок реле PDM
BATT + 3	Предохранитель блока предохранителей в щитке приборов: ФС04, ИПС-4, ИПС-5
BATT + 2	Предохранитель в блоке предохранителей на приборной панели: FS03, реле P / стеклоподъемника, реле P / выход
ИНЖЕКТОР	G4FC: Инжектор (№1, №2, №3, №4)
ЗАПАСНАЯ ЛАМПА	Переключатель заднего хода (только для МКПП), комбинированный задний фонарь, левый / правый
КАТУШКА ЗАЖИГАНИЯ	G4FC: конденсатор, катушка зажигания, внутр.
ДАТЧИК 1	G4FC: соленоид регулируемого впуска, регулируемый выходной кулачок (IN, EX), электромагнитный клапан управления продувкой, кислородный зонд (UP, DN), IMMO D4FB: лямбда-зонд, выключатель остановки, привод рециркуляции выхлопных газов, D4FC: выключатель остановки
ЭБУ 3	D4FC / D4FB: ECU G4FC: ECU (M / T), PCU (A / T)
ВКЛЮЧЕНИЕ	D4FC / D4FB: свеча накаливания

Некоторые дополнительные реле могут быть прикреплены к задней части устройства.

Схема

Дополнительный блок

В зависимости от уровня комплектации на некоторых моделях Kreta устанавливается дополнительный блок.

Текущий макет см. На задней обложке. Есть предохранители и реле, отвечающие за дополнительный обогрев и обогрев стекла.

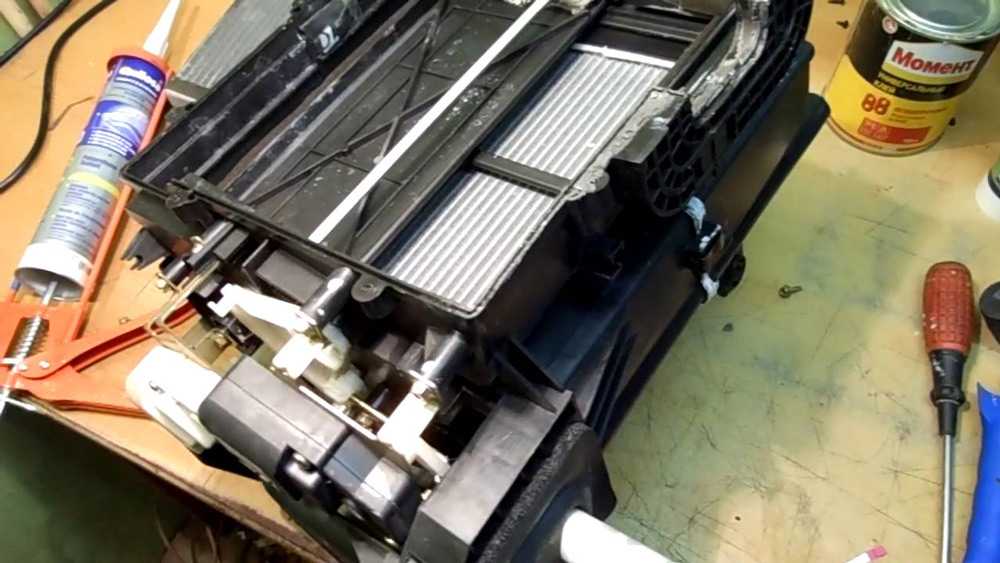

Как заменить или отремонтировать печку на автомобиле Чери Фора

Чуть меньше десяти лет назад на отечественном авторынке появился очередной китайский «красавец» — Chery Fora. Китайский производитель продолжает активно удивлять российских автолюбителей, презентуя автомобили, которые очень быстро обрастают невероятной популярностью и становятся любимыми для россиян. Транспортное средство удовлетворяет желание тех, кто любит высокие скорости. Этот автомобиль за какие-то одиннадцать секунд способен разогнаться до скорости в 185 км/ч. Внутри салона водитель и пассажиры чувствуют себя удивительно комфортно, поэтому многочасовые поездки совершенно не утомляют.

Безусловно, такие характеристики Chery Fora не могли остаться незамеченными для тех, кто находится в предвкушении приобретения нового транспортного средства, поэтому совсем неудивительно, что выбор останавливается именно на этом авто. Однако даже такое замечательное транспортное средство способно иногда преподносить проблемы, решать которые должен владелец. Многие жалуются, что через небольшой эксплуатационный промежуток наблюдается ухудшение работы печки на Чери Фора. Почему возникает такая проблема, как её решать, знают, конечно же, не все владельцы китайского авто. Именно по этой причине мы решили вас снабдить полезной информацией, чтобы вы не чувствовали себя человеком, попавшим в тупик.

Замена

Не всегда эксплуатация транспортного средства протекает без каких-либо поломок. Нередки случаи выхода из строя определенных устройств или датчиков, что приводит к необходимости их замены

Однако прежде, чем обращаться на станцию технического обслуживания, рекомендуется обратить внимание на исправность предохранителей, ведь именно они обеспечивают работоспособность элементов автомобиля

К тому же, замену предохранителя можно осуществить самостоятельно без помощи профессионалов. Для этого потребуется учесть несколько правил:

1. Перед началом работ необходимо выключить зажигание, а также позаботиться о том, чтобы клеммы аккумулятора была отсоединены. Это следует делать для того, чтобы в процессе замены был устранен риск удара током.
2. Замена элемента должна осуществляться специальными щипцами или пинцетом с прорезиненными наконечниками. Использовать металлические инструменты запрещено в связи с возможным повреждением электрической цепи.
3. Перегоревший элемент должен быть заменен на предохранитель того же номинала. Если проигнорировать это требование, может произойти возгорание цепи.

Последовательность действий по замене предохранителя в блоке представлена ниже:

1. В первую очередь, как уже было отмечено, выключается двигатель и отсоединяется аккумулятор.
2. Далее приступают к демонтажу крышки. Для работы потребуются дополнительные инструменты, так как крышка надежно зафиксирована на блоке с помощью винтов и специальных креплений.
3. После того, как крышка будет снята, проводят осмотр блока на наличие поврежденного элемента. Корпус неисправного предохранителя отличается от целых своим темным цветом. Такой оттенок он получает из-за того, что внутри элемента произошло возгорание, и корпус просто обуглился.
4. Как только сломанный предохранитель будет найден, осуществляется его замену. Для этого практически каждый автовладелец возит с собой набор запасных предохранителей и реле.
5. В конце работы обратно монтируется крышка и включается зажигание.

Если проблема заключалась только в неисправном предохранителе, то все системы автомобиля заработают снова. Если же никакого результата добиться не получилось, значит, проблема гораздо серьезнее. И в этом случае лучше обратиться за помощью на станцию технического обслуживания.

Таким образом, автомобиль Чери Фора – нестандартное транспортное средство нового поколения, оборудованное двумя блоками предохранителей и реле. С их помощью обеспечивается надежная эксплуатация машины, что приводит к увеличению срока ее службы. Любая поломка предохранителя требует своевременной замены, с которой может справиться любой автовладелец.

Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-na-chery-fora.html
