Цветная электросхема газ-3110 (31029 31105 3102) с описанием электрооборудования

Не работают дворники газ 3110

В процессе эксплуатации автомобилей Волга, практически не сталкивался с неисправностью стеклоочистителя. Один раз, правда, менял трапецию в сборе по причине больших люфтов осей щеток, а также предохранители. Вот практически и все работы, дополняемые изредка смазкой осей.

С некоторых пор стал замечать, что щетки как будто замирали в произвольном положении, а затем снова отправлялись в свой незамысловатый путь по стеклу. Продолжалось это не так долго и в какой то момент, щетки встали окончательно.

Поиск причины неисправности и ремонт

Подозрения сразу были обращены к целостности плавкого предохранителя. Проверив предохранитель под номером тринадцать в левой колодке, убедился в его целостности.

Далее, под подозрение попал термобиметаллический предохранитель, расположенный на кронштейне крепления мотор редуктора. Открутив четыре болтика на десять под капотом, снял панель стеклоочистителя в сборе. Взял индикатор и проверил напряжение на клеммах предохранителя при включенном зажигании. Слабенькая лампочка показывала исправность цепи.

Неужели мотор умер? Надо проверить. Для этого взял длинный провод, присоединил его к плюсу аккумуляторной батареи и отключил колодку стеклоочистителя от цепи автомобиля.

Мотор был жив и отлично справлялся со своей работой. Не долго думая, подключил колодку электроразъема стеклоочистителя и смонтировал все на место.

Мотор цел, предохранители рабочие, напряжение на тепловом предохранителе присутствует. Остался только один вариант неисправности — это проблемы с подрулевым переключателем. Снимаю кожух рулевой колонки, откручиваю сам переключатель стеклоочистителя и аккуратно разбираю его, надеясь найти выгоревшие контакты или на худой конец, стертые от непосильной работы.

Однако, моим наивным предположениям не суждено было сбыться. Пружинки все в переключателе присутствовали и визуально контакты находились в приличном состоянии. Грешить на переключатель больше никакого смысла не было. Пришлось его собрать и установить на место.

Предпосылки успеха

Следует признать, что посвежевший экстерьер на пару с интерьером такси на базе ГАЗ-24 знакомого большинству россиян, привлек дополнительных покупателей. Приток обеспечили активно развивавшиеся в те годы кооператоры и предприниматели, искавшие возможность повысить свой социальный статус. (см. также статью Особенности схемы электропроводки ГАЗ 3307)

А помолодевшая Волга оказалась как нельзя кстати. Более того, выпуск данной модели позволил в буквальном смысле «выжить» и самому предприятию – отпускные цены покрывали расходы завода-гиганта даже в условиях инфляции, в которой оказалась в 90-х вся страна.

Справочно! Несмотря на низкое качество сборки, присущее всей автоиндустрии в постсоветский период, на долю данного автомобиля выпала честь стать рекордной моделью – объем производства ГАЗ 31029 достиг 115 тысяч машин в год. Больше за всю историю завода ни одна модель не могла побить данный рекорд.

Подробная разборка схемы подключения проводки ГАЗ 31029

При подключении проводки ГАЗ 31029 очень важно знать схему подключения, чтобы грамотно и безопасно выполнять работы. В данной статье мы подробно разберем схему подключения проводки ГАЗ 31029 и дадим полезные советы автовладельцам

1. Основные электрические цепи ГАЗ 31029

Основные электрические цепи ГАЗ 31029 включают:

цепь аккумулятора;
цепь генератора;
цепь зажигания;
цепь стартера;
цепь освещения;
цепь сигнализации и звуковых устройств;
цепь приборов и индикации;
цепь системы охлаждения и обогрева;
цепь системы вентиляции и кондиционирования;
цепь системы зарядки и пуска автомобиля.

2. Список проводов и их подключение

Для удобства разбора схемы подключения проводки ГАЗ 31029 представим список проводов и их функций:

Номер провода	Цвет провода	Функция	Подключение
1	Красный	Подача питания от аккумулятора	Клемма «+5» аккумулятора
2	Черный	Масса	Клемма «-5» аккумулятора
3	Зеленый	Цепь зажигания	Бобина зажигания
4	Желтый	Цепь стартера	Стартер
5	Синий	Цепь освещения	Фары, задние фонари

3. Полезные советы для подключения проводки ГАЗ 31029

Для успешного подключения проводки ГАЗ 31029 рекомендуется следовать следующим советам:

Внимательно изучите схему подключения и убедитесь, что у вас есть все необходимые провода и элементы.
Перед началом работ обязательно отключите аккумулятор и соблюдайте меры предосторожности.
Правильно обозначайте провода и делайте записи для удобства последующего подключения.
При подключении проводки следуйте указаниям схемы и не перепутайте провода.
После завершения работ тщательно проверьте правильность подключения и убедитесь в отсутствии повреждений проводки.

Следуя этим советам и правильно подключая проводку ГАЗ 31029, вы сможете обеспечить надежное и безопасное функционирование автомобиля.

Особенности выбора реле поворотов для ГАЗ 31029

Реле поворотов является важной частью автомобильной электрической системы, отвечающей за сигнализацию о намерении водителя повернуть или сменить полосу движения. Для автомобиля ГАЗ 31029 также требуется правильно подобранное реле поворотов для обеспечения надежной работы указателей поворота

Особенности выбора реле поворотов для ГАЗ 31029:

Совместимость с автомобилем: перед покупкой реле поворотов необходимо проверить, что оно совместимо с моделью ГАЗ 31029. Внимательно изучите информацию о совместимости на упаковке или в описании товара.

Тип и конструкция реле: выбирайте реле поворотов, которое предназначено для работы с автомобильной электрической системой стандарта 12 Вольт. Для ГАЗ 31029 подходят реле с разъемом для подключения проводов и соответствующими габаритами для установки в автомобильной электрощите

Также обратите внимание на режим работы реле (например, моментальное или импульсное) в зависимости от требований автомобиля.

Надежность и качество: выбирайте реле поворотов от надежных производителей, чтобы обеспечить долгий срок службы и надежную работу устройства. Учтите отзывы и рейтинги производителя при выборе реле поворотов.

Соответствие стандартам качества: удостоверьтесь, что реле поворотов соответствует необходимым стандартам безопасности и качества

Например, наличие сертификата качества или соответствующих подтверждений.

Цена: сравните цены на несколько моделей реле поворотов, чтобы выбрать оптимальное соотношение цены и качества. Учтите, что слишком низкая цена может говорить о низком качестве товара.

При выборе реле поворотов для ГАЗ 31029 учитывайте указанные особенности. Также рекомендуется обратиться к инструкции по эксплуатации автомобиля или проконсультироваться с автомобильным сервисом, чтобы получить рекомендации по выбору оптимального реле поворотов для ГАЗ 31029 и установки его в автомобиле.

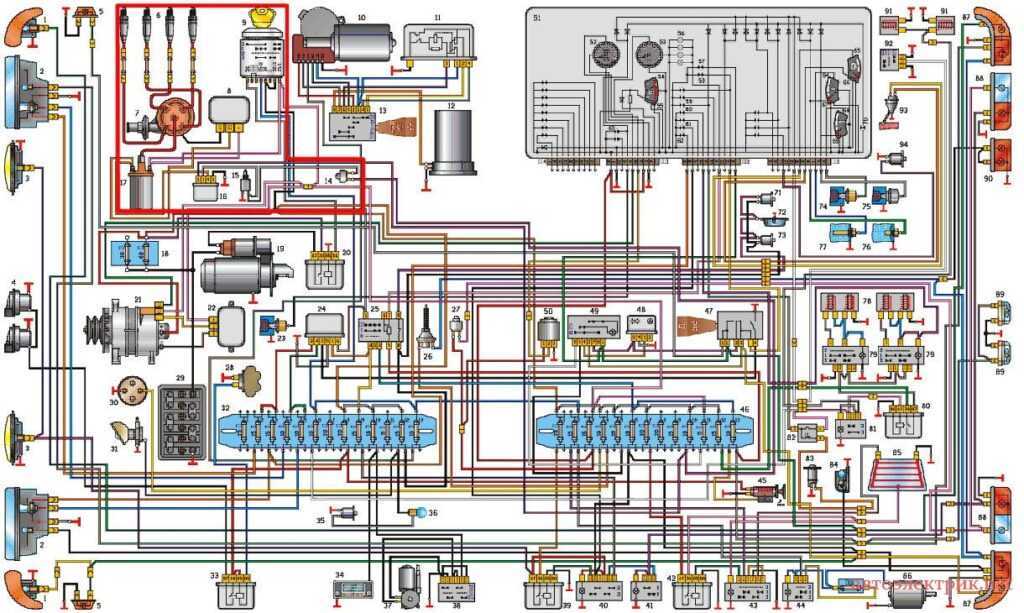

Электросхема ГАЗ 3110

1 – указатель поворота.2 – фара.3 – противотуманная фара.4 – звуковой сигнал.5 – боковой повторитель.6 – свеча зажигания.7 – распределитель зажигания.8 – транзисторный коммутатор.9 – замок зажигания.10 – электродвигатель стеклоочистителя.11 – реле стеклоочистителя.12 – электродвигатель насоса стеклоомывателя.13 – переключатель стеклоочистителя.14 – выключатель системы ЭПХХ.15 – электромагнитный клапан ЭПХХ.16 – блок управления ЭПХХ.17 – катушка зажигания.18 – блок предохранителей в моторном отсеке.19 – стартер.20 – реле стартера.21 – генератор.22 – регулятор напряжения ГАЗ 3110.23 – датчик падения уровня тормозной жидкости.24 – реле включения фар.25 – центральный переключатель света.26 – выключатель сигнала торможения.27 – выключатель света заднего хода.28 – выключатель звукового сигнала.29 – аккумуляторная батарея.30 – штепсельная розетка.31 – подкапотная лампа.32 – левый блок предохранителей.33 – реле звукового сигнала.34 – радиоприемник.35 – выключатель лампы освещения вещевого ящика.36 – лампа освещения вещевого ящика.37 – электродвигатель антенны.38 – переключатель антенны.39 – реле противотуманных фар.40 – выключатель противотуманных фар.41 – выключатель ламп заднего противотуманного света.42 – реле обогрева заднего стекла.43 – переключатель обогрева заднего стекла.44 – переключатель вентилятора отопителя.45 – прикуриватель.46 – правый блок предохранителей.47 – переключатель указателей поворота.48 – реле-прерыватель указателей поворота.49 – выключатель аварийной сигнализации.50 – датчик спидометра.51 – комбинация приборов.52 – спидометр.53 – тахометр.54 – вольтметр.55 – контрольная лампа разряда аккумуляторной батареи.56 – лампа подсветки приборов,57 – контрольная лампа правого поворота.58 – контрольная лампа левого поворота.59 – контрольная лампа стояночного тормоза.60 – контрольная лампа обогрева сидений.61 – контрольная лампа габаритного света.62 – контрольная лампа дальнего света фар.63 – контрольная лампа падения уровня тормозной жидкости.64 – указатель температуры охлаждающей жидкости.65 – указатель уровня топлива.66 – контрольная лампа резерва топлива.67 – контрольная лампа перегрева охлаждающей жидкости.68 – указатель давления масла.69 – контрольная лампа аварийного падения давления масла.70 – дублирующая контрольная лампа.71 – выключатель плафона передней двери.72 – плафон освещения салона.73 – выключатель плафона задней двери.74 – датчик указателя давления масла.75 – датчик контрольной лампы аварийного падения давления масла.76 – датчик контрольной лампы перегрева охлаждающей жидкости.77 – датчик указателя температуры охлаждающей жидкости.78 – элементы обогрева сидений.79 – выключатель обогрева сидений.80 – реле обогрева сидений ГАЗ 3110.81 – выключатель обогрева жиклеров стеклоомывателя.82 – прерыватель контрольной лампы стояночного тормоза.83 – выключатель контрольной лампы стояночного тормоза.84 – фонарь освещения багажного отделения.85 – элемент обогрева заднего стекла.86 – электродвигатель вентилятора отопителя.87 – задний фонарь на крыле.88 – задний фонарь на крышке багажного отделения.89 – фонарь освещения номерного знака.90 – дополнительный сигнал торможения.91 – жиклеры стеклоомывателя с электрообогревом.

Схема автомобиля — Волга 3110

Здесь рассмотренны схемы электрооборудования на ГАЗ 3110 1996-2004 г.в. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ 3110 оснащались узкими чёрными бамперами, а уже с 2000 года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова. Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей в багажное отделение. В 2001 году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы кузова. Существовала и специальная версия ГАЗ 3110 для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.Схема системы зажигания на Волга 3110

1 – блок управления М 1.5.4 двигателем 9 – разъем диагностики 2 – датчик фазы 10 – реле системы управления двигателем 3 – датчик частоты вращения и синхронизации 11 – реле топливного насоса 4 – датчик положения воздушной дроссельной заслонки 12 – регулятор холостого хода 5 – датчик детонации 13 – форсунка 6 – датчик массового расхода воздуха 14 – катушка зажигания 7 – датчик температуры охлаждающей жидкости 15 – свеча зажигания 8 – датчик температуры воздуха во впускной трубе

Электросхема оборудования ГАЗ-3110 с двигателем ЗМЗ-4062

1 – указатель поворота 46 – комбинация приборов 2 – фара 47 – спидометр 3 – противотуманная фара 48 – тахометр 4 – звуковой сигнал 49 – вольтметр 5 – боковой повторитель 50 – контрольная лампа разряда аккумуляторной батареи 6 – замок зажигания 51 – лампа подсветки приборов 7 – блок предохранителей в моторном отсеке 52 – контрольная лампа правого поворота 8 – генератор 53 – контрольная лампа левого поворота 9 – штепсельная розетка 54 – контрольная лампа стояночного тормоза 10 – подкапотная лампа 55 – контрольная лампа обогрева сидений 11 – аккумуляторная батарея 56 – контрольная лампа габаритного света 12 – датчик включения электровентилятора 57 – контрольная лампа дальнего света фар 13 – электровентилятор 58 – контрольная лампа падения уровня тормозной жидкости 14 – реле звукового сигнала 59 – контрольная лампа КМСУД 15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости 16 – выключатель звукового сигнала 61 – указатель уровня топлива 17 – датчик падения уровня тормозной жидкости 62 – контрольная лампа резерва топлива 18 – реле включения фар 63 – контрольная лампа перегрева охлаждающей жидкости 19 – стартер 64 – указатель давления масла 20 – реле стартера 65 – контрольная лампа аварийного падения давления масла 21 – центральный переключатель света 66 – дублирующая контрольная лампа 22 – выключатель сигнала торможения 67 – выключатель плафона передней двери 23 – выключатель света заднего хода 68 – плафон освещения салона 24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери 25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза 26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза 27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения 28 – реле электровентилятора 73 – элемент обогрева заднего стекла 29 – радиоприемник 74 – выключатель обогрева жиклеров стеклоомывателя 30 – электродвигатель антенны 75 – реле обогрева сидений 31 – переключатель антенны 76 – выключатель обогрева сидений 32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений 33 – выключатель лампы освещения вещевого ящика 78 – датчик контрольной лампы перегрева охлаждающей жидкости 34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости 35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла 36 – выключатель ламп заднего противотуманного света 81 – датчик указателя давления масла 37 – реле обогрева заднего стекла 82 – топливный насос 38 – переключатель обогрева заднего стекла 83 – датчик указателя уровня топлива 39 – переключатель вентилятора отопителя 84 – выключатель системы диагностики контрольных ламп комбинации приборов 40 – прикуриватель 85 – жиклеры стеклоомывателя с электрообогревом 41 – правый блок предохранителей 86 – задний фонарь на крыле 42 – датчик спидометра 87 – задний фонарь на крышке багажного отделения 43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения 44 – реле-прерыватель указателей поворота 89 – фонарь освещения номерного знака 45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя
