Как самостоятельно отрегулировать трос стояночного тормоза?

Как подтянуть ручник на Рено Логан? Довольно популярный, а главное – актуальный вопрос. Сегодня намного выгодней проводить всю работу с автомобилем за счет собственных усилий. Но, прежде чем приступать непосредственно к самой регулировке, необходимо проверить предварительную работоспособность стояночного тормоза. Опытные автомобилисты и специалисты по ремонту авто рекомендуют проверять эффективность работы ручника спустя каждые 30 тысяч пройденных километров. Работоспособность проверяется следующим образом:

Затягивается ручник до упора;
Включается первая передача и плавно отпускается педаль сцепления;
Если двигатель не заглох и машина начала катиться – на лицо неисправности в работе элемента тормозной системы.

Не смотря на то, что трос часто приходится полностью менять, в большинстве случаев весь регулировочный процесс сводится именно к его натяжке. В Renault Logan самоконтрящаяся гайка – единственный элемент, с помощью которого возможно провести всю работу по натяжке троса. Если гайку крутить влево, то натяжение должно ослабить, если вправо – увеличить. В идеале гайку нужно затянуть так, чтобы ход ручника составлял шесть щелчков. После чего автомобиль устанавливается на наклонной поверхности в 25 градусов и проверяется работоспособность стояночного тормоза. При необходимости устанавливается рычаг на пять щелчков, но не стоит понижать количество до четырёх. В противном случае задние колеса Renault Logan будут «прихватываться».

Регулировка ручного тормоза Рено Логан своими руками сводится к следующим действиям:

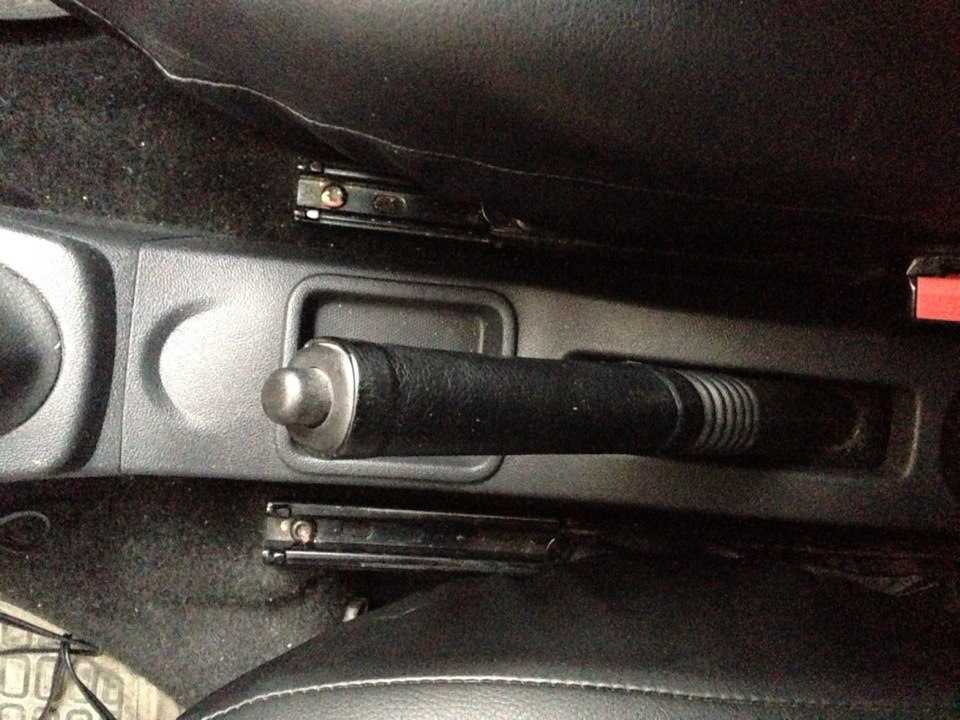

Снимается заглушка с облицовки тоннеля внутри салона автомобиля.
С помощью Torx Т20 откручиваются крепежные элементы.
Полностью демонтируется облицовка.
После чего необходимо обнаружить регулировочную гайку под кожухом.
Далее следует застопорить задние колёса Renault Logan.
С помощью ключа на «10» гайка поворачивается на половину одного оборота.
Затем следует проверить количество щелчков и установить оптимальное количество.

После того, как регулировка ручника Рено Логан полностью завершена, необходимо проверить безотказность работы элемента безопасности. Лучше всего для этого подходит эстакада или погрузочный пандус. Если найти оборудованные места не представляется возможным, применяется лёгкий способ проверки. Но, всё же, надо будет протестировать стояночный тормоз на склоне. Легкая проверка заключается в следующем: ручка переключения передач устанавливается в нейтральное положение и поднимается ручник. После чего необходимо за счет собственных усилий попытаться сдвинуть автомобиль

Если машина подвижна – важно заново натянуть трос, так как натяжки недостаточно для безопасной эксплуатации авто

По всему миру, и в нашей стране в том числе, составило более полумиллиона. Эта модель известная своей надёжностью и практичностью, но со временем и здесь возникают неисправности. Если поломка сложная, её устранение — задача для квалифицированного мастера. В случае же с мелкими ремонтными работами, такими как замена троса и регулировка ручника Рено Логан, без помощи специалиста можно обойтись.

Renault Logan — неприхотливый и несложный в обслуживании автомобиль

Даже если вам никогда раньше не приходилось заниматься восстановлением , это будет сделать несложно после прочтения нижеприведённого руководства. Но сначала необходимо проверить эффективность работы ручника, чтобы удостовериться, действительно ли он . Для этого запустите двигатель, установите рычаг ручного тормоза в крайнее нижнее положение и несколько раз нажмите на педаль тормоза. Теперь заглушите мотор и поднимите автомобиль на подъёмнике или вывесите его задние колёса, воспользовавшись домкратами. После того как вы установите рычаг на 5–7 щелчков механизма, колёса должны надёжно заблокироваться. Если же этого не происходит, следовательно, ручная тормозная система нуждается в регулировке.

Когда необходимо подтягивать трос?

Регулировать стояночный тормоз необходимо после некоторых ремонтных работ. В это число входит , замена троса привода. Если же ремонтные работы не проводились, то регулировочный процесс следует выполнять при первом обнаружении отсутствия фиксации транспортного средства на поверхности с уклоном при установленных 4-6 зубцах храпового механизма. В любом случае, рано или поздно с этой задачей столкнется любой автомобилист, ведь материал троса имеет свойство растягиваться, что в конечном итоге приводит к снижению степени его эффективности работы и ослаблению натяжения. Также стоит помнить, что постоянно натягивать трос нельзя. Специалисты рекомендуют допускать только 4 процедуры регулировки, после чего его потребуется заменить.

Что, если не помогло?

Если механизм на вашем Рено отрегулирован, но по-прежнему отказывается работать, проблему стоит искать в неисправности самого механизма. Чаще всего неисправность лежит в части механизма, которая производит сведение и разведение колодок.

Ручной тормоз Рено Логан — специальный механизм, обеспечивающий надежную фиксацию задних колес автомобиля. Несмотря на точность настройки, ручник иногда требует регулировки, что гарантирует его эффективную работу. Многие автовладельцы для решения вопроса обращаются к специалистам. На самом деле, такая работа с легкостью делается и своими руками. Как подтянуть ручник на Рено Логан? Какие особенности этой работы должны быть учтены? Рассмотрим такие моменты подробнее.

Регулировка ручного тормоза на Dacia Logan?

Итак, мы начинаем наш документ с регулировка ручного тормоза Dacia Logan в его ручной версии. Этот тип версии работает простым способом с системой тросов и анкерных винтов, которые позволяют вам контролировать натяжение устройства и, таким образом, изменять ход рычага ручного тормоза. Чтобы воздействовать на него, вы должны воздействовать на эти типы винтов, чтобы удлинить трос ручного тормоза вашего Dacia Logan . В любом случае, непосредственно перед регулировкой ручного тормоза вы должны убедиться, что ваши задние колеса не заблокированы во время регулировки. Ниже вы найдете подробную технику выполнения этого вмешательства:

На уровне ручного тормоза снимите пластиковую консоль, которая защищает его, с помощью винтов и зажимов Torx.
После выполнения вы должны увидеть люк на ручном тормозе, откройте его, чтобы увидеть винт и тросовую систему.
Вам нужно найти контргайки и ослабить их гаечным ключом, чтобы вы могли изменить напряжение кабеля.
Теперь закрутите гайки стопорного механизма с обеих сторон, обязательно внесите точные изменения с обеих сторон, чтобы сохранить сбалансированное торможение, и убедитесь, что ручка ручного тормоза вашего Dacia Logan имеет ход примерно на три метки.
Затяните контргайки и проверьте фиксацию шин вашего автомобиля, если все в порядке, вы можете собрать комплект, в противном случае снова затяните стягивающие анкерные винты, пока не получите отличную оптимальную конфигурацию.

.Если у вас нет доступа к крышке ручного тормоза вашего Dacia Logan, регулировка будет точно такой же, но на самом деле это будет сделано путем прохождения под автомобилем на уровне ручки ручного тормоза. Обязательно ставьте свой автомобиль на стенд непосредственно перед любыми действиями.

Как отрегулировать автоматический ручной тормоз Dacia Logan?

Второй подход к регулировка ручника на Dacia Logan , это автоматический ручной тормоз, в отличие от ручного, этот делается на тормозных барабанах или суппортах, который предназначен для автоматической адаптации к износу ваших тормозных колодок или тормозных колодок. Может случиться так, что если вам вскоре придется приобрести тормозные колодки, ваш ручной тормоз потеряет мощность. Ниже перечислены шаги, которые необходимо предпринять, чтобы проверить правильность натяжения вашего ручного тормоза:

Поймите, что автоматический ручной тормоз нельзя модифицировать напрямую, потому что он, скорее всего, сам приспособится к использованию тормозных колодок или колодок вашего Dacia Logan.
Вы по-прежнему можете убедиться в том, что система работает эффективно, просто поставив автомобиль на стенд и проверив, проехав под автомобилем, что тормозные колодки все еще в хорошем рабочем состоянии.
Для барабанных тормозов, вероятно, потребуется разобрать шины, чтобы проверить состояние колодок, мы рекомендуем вам поручить это профессионалу.
Не забудьте при необходимости заменить тормозные колодки.

Подготовка к работе

Сразу оговоримся: процедура подтягивания троса тормоза на Рено Сандеро не занимает много времени и требует минимум инструмента. Самое главное — аккуратно демонтировать пластиковые детали и кожухи, нечаянно их не повредив. Чтобы провести эту несложную процедуру, нам понадобится:

Ключ на 10;
Плоская отвертка;
Отвертка «звездочка» типа Т20.

Ключ должен быть рожковым, поскольку при работе будет крайне мало места для «маневра» и нужно, чтобы используемый инструмент был как можно более компактным, что хорошо заметно на видео. Отвертку желательно предварительно обмотать скотчем или изолентой.

Этот инструмент нужен, чтобы поддевать и без того хрупкие пластиковые детали, поэтому важно, чтобы острые металлические грани не царапали и ломали этот мягкий материал

Особое внимание стоит уделить очистке от грязи и пыли: если при разборке внутрь механизма нечаянно попадут инородные частицы, это может привести к выходу его из строя и неправильной работе

Сколько должно быть щелчков?

По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).

Алгоритм действий выглядит так:

Протягивайте тросик до шестого щелчка.
Убедитесь в результате.
Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.

Как подтянуть ручник на Рено Логан: шаг за шагом

Весь процесс регулировки ручного тормоза производится по простому алгоритму:

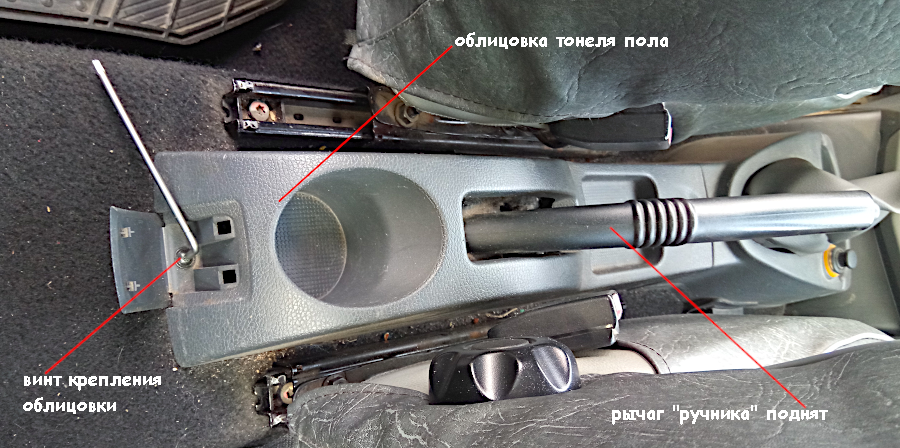

Демонтируйте заглушку с облицовочной части тоннеля.
Используйте ключ Торкс Т20, чтобы скрутить саморез.

Поднимайте облицовочную часть вверх, а далее — сдвигайте ее вперед и убирайте совсем.

Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.

Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
Опускайте ручной тормоз вниз.
Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.

В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.

После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.

Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:

Контролируйте уровень тормозной жидкости.
Проверьте и поменяйте колодки на передних колесах.
Проверьте и поменяйте барабан на задних колесах.
Проверьте и поменяйте передние диски.

Упомянутые работы выполняются, если в этом имеется необходимость.

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Основной этап

Если разборка тоннеля и подтяжка троса производится впервые, нужно иметь в виду, что пластик будет сниматься с трудом. Это значит, что придется приложить некоторые усилия, но не слишком большие, чтобы ничего не повредить.

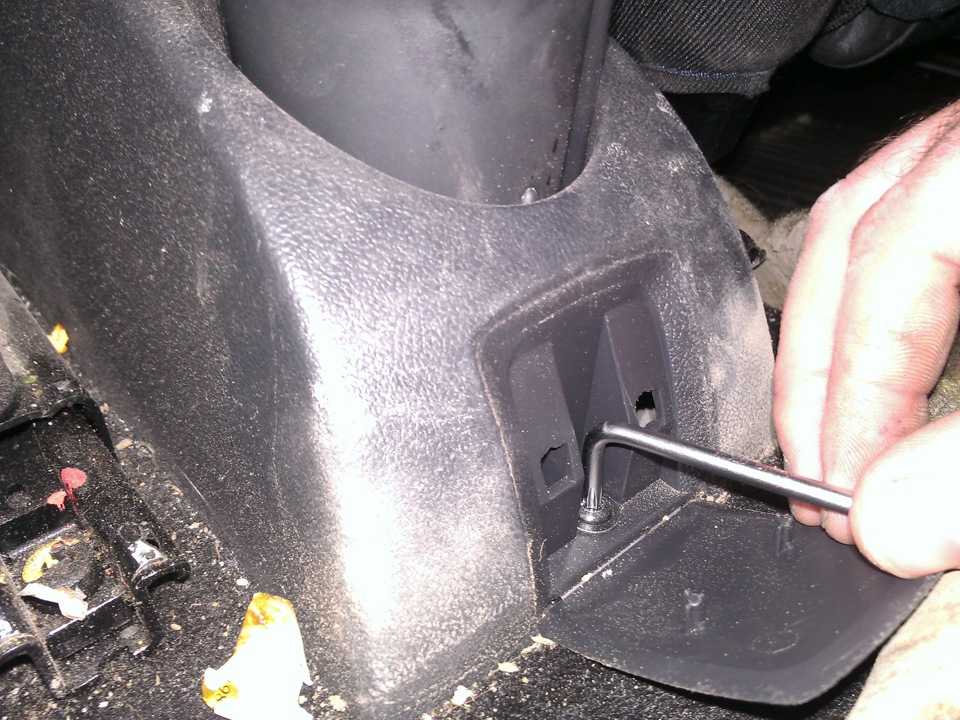

Работа начинается со снятия центрального тоннеля. С торца, у ног задних пассажиров, нужно отыскать защитную крышку прямоугольной формы. Удалить ее можно, предварительно поддев плоской отверткой. Под крышечкой находится болт типа «звездочка», который легко откручивается при помощи отвертки, подготовленной на предыдущем этапе.

Открутив болт, можно снять сам тоннель. Делается это в два этапа. Для начала, его необходимо подвинуть назад, параллельно полу. При этом сам рычаг тормоза остается на месте, и сдвиг будет произведен относительно его. Вторым движением пластиковый кожух поднимается вверх и откладывается в сторону.

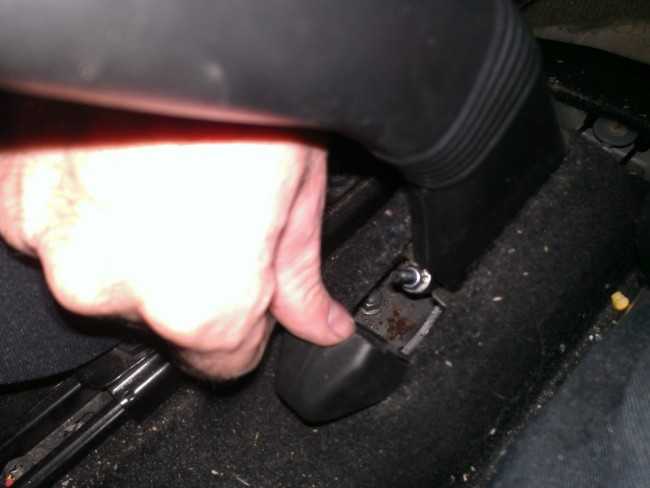

Прямо под рычагом, с нижней его стороны, находится едва заметный выступ из черного мягкого пластика. Поддев его плоской отверткой, необходимо удалить крышечку, чтобы добраться до натягивающей гайки троса тормоза.

Вкручивая его с помощью рожкового ключа, можно добиться того, что трос перестанет провисать, и будет приводить в действие быстрее. Не переходя к сборке, нужно при регулировке болта каждый раз проверять, правильно ли срабатывает ручник. Перебарщивать также не нужно: чрезмерный натяг троса приведет к преждевременному износу механизмов и слишком большому усилию, требуемому для его активации.

Сборка производится в порядке, обратном описанной процедуре. Главное — не слишком сильно затягивать крепежные болты, чтобы не повредить пластик и не сломать его.
