Руководство и советы по эффективной настройке ручного тормоза в hyundai solaris

Секрет надежной работы

Правильная эксплуатация – залог продолжительной работы узла. Для того чтобы поставить авто на ручник следует сначала нажать на педаль тормоза, а только затем потянуть ручку стояночного тормоза на себя. В этом случае колодки будут раздвигаться с помощью гидравлического усилия, а трос зафиксирует уже прижатые колодки к тормозному диску. При соблюдении этого нехитрого совета трос прослужит максимальный срок, так как он практически не будет растягиваться.

Учитывая то, сколько раз приходится пользоваться ручным тормозом, растяжение троса является основной причиной, почему требуется постоянная подтяжка ручника. Также необходимо учесть износ тормозных колодок. Кроме этих случаев регулировку необходимо проводить:

Для того чтобы определить необходимость регулировки, а затем подтянуть ручник на Хендай Солярисе, достаточно выехать на площадку с уклоном и затянуть ручной тормоз максимально вверх. Допустимое количество щелчков рычага при затягивании составляет от 4 до 7.

Регулировка ручника Hyundai Solaris (RB), 2010 — 2017 г.в.

Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.Моменты затяжки см. тутВам потребуются: ключ «на 12».

Для регулировки привода стояночного тормоза барабанного тормозного механизма заднего колеса выполните следующее. 1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р»). 2. Установите противооткатные упоры («башмаки») под передние колеса. 3. Поднимите и установите заднюю часть автомобиля на опоры.

4. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

5. Вращением регулировочной гайки механизма стояночного тормоза (облицовка тоннеля поля для наглядности снята) добейтесь нужной высоты подъема рычага. 6. Отпустите рычаг стояночного тормоза и проверьте легкость вращения задних колес. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес. 7. Установите снятые детали в порядке, обратном снятию.

Для регулировки привода стояночного тормоза дискового тормозного механизма заднего колеса выполните следующее.

1. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

2. Полностью опустите рычаг стояночного тормоза.

3. Вращением регулировочной гайки механизма стояночного тормоза (облицовка тоннеля поля для наглядности снята) добейтесь.

4. .чтобы рычаги Б на суппортах обоих тормозных механизмов отодвинулись от упоров А на расстояние, равное 1-3 мм. 5. Поддомкратьте заднюю часть автомобиля и проверните рукой задние колеса. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

Как действует ручник на Солярисе с дисковыми тормозами

Ручной тормоз, или ручник, на автомобиле Hyundai Solaris с дисковыми тормозами работает по принципу механического действия на тормозной механизм задних колес. Он представляет собой устройство, позволяющее водителю удерживать автомобиль на месте при выключенном двигателе или в случае поломки основного тормоза.

В отличие от основного тормоза, в котором применяется гидравлическая система, ручник использует механический механизм, который работает независимо. Рычаг ручного тормоза, расположенный между передними сиденьями автомобиля, связан с тросом, который проходит к задней части автомобиля и соединяется с тормозными механизмами задних колес.

Для того чтобы задействовать ручник, нужно поднять рычаг вверх и затем опустить его в специальное положение. В результате этого трос натягивается, создавая силу, которая передается на тормоза задних колес. Таким образом, задние колеса фиксируются и автомобиль не может двигаться.

Чтобы отпустить ручник, нужно снова поднять рычаг, чтобы отпустить трос и ослабить тормозной механизм задних колес

При этом важно помнить, что перед отпусканием ручника нужно включить зажигание и передвинуть рычаг сразу после заводки двигателя, чтобы избежать повреждения тормозной системы

Ручник на Солярисе с дисковыми тормозами эффективно работает как дополнительное средство безопасности, особенно на подъемах или при парковке на склоне. Правильное использование ручного тормоза улучшает устойчивость автомобиля, предотвращает его скатывание и обеспечивает дополнительный контроль над движением автомобиля в сложных дорожных условиях.

Важно помнить, что ручник требует регулярной проверки и обслуживания для поддержания его эффективности. Если вы заметите, что ручник на Солярисе не удерживает автомобиль на месте или слышите неправильные звуки при его использовании, следует обратиться к квалифицированному специалисту для проверки и ремонта системы ручного тормоза

Дополнительные рекомендации

1. Проверяйте правый тормозной механизм

Если у вас возникли проблемы с настройкой ручного тормоза на Хендай Солярис, то сначала нужно проверить правый тормозной механизм. Неисправный механизм может привести к неправильной работе тормозной системы, в том числе и ручного тормоза. Убедитесь, что на все детали правого тормозного механизма надеты надежные тормозные накладки.

2. Настройте ручной тормоз после замены тормозных колодок

Если вы заменили тормозные колодки на Хендай Солярис, то рекомендуется перенастроить ручной тормоз, так как их замена может повлиять на ход ручки тормоза. Проверьте, что ручка тормоза находится в вертикальном положении и настройте ее согласно инструкции.

3. Правильно используйте ручной тормоз

Чтобы ваш ручной тормоз на Хендай Солярис работал правильно и не выходил из строя на ранних стадиях эксплуатации, рекомендуется правильно использовать его. Во время езды не стоит постоянно держать ручку тормоза зажатой, так как это может привести к перегреву тормозной системы и поломке тормозных дисков. Ручной тормоз следует использовать только на стоянке, при парковке на неровной дороге или на склоне.

В целом, неправильная настройка ручного тормоза или его плохая работа могут привести к неожиданным ситуациям на дороге. Поэтому следует быть внимательным и заботиться о правильной работе тормозной системы, включая и ручной тормоз, на своем Хендай Солярис.

Стояночная тормозная система Hyundai Solaris с 2021 года

Работоспособность ручного тормоза иногда недооценивается начинающими водителями

Более опытные понимают важность этого узла, поэтому всегда содержат его в исправном состоянии. Для того, чтобы подтянуть ручник на Солярисе с подлокотником не требуется много времени и наличие специального инструмента

Как подтянуть ручник на Солярисе

Принцип как подтягивать ручник на Hyundai Solaris будет одинаковым — нужно ключиком на «12» подкрутить гайку на планке с тросиками расположенной возле рукоятки стояночного тормоза. Натяжка осуществляется до 3-5 щелчков ручки. Но в зависимости от года выпуска и наличия подлокотника доступ к механизму с тросом будет незначительно отличатся. Так что инструкция как можно подтянуть ручник на Солярисе одна из таких:

Когда нет подлокотника

При отсутствии подлокотника на автомобиле Solaris, подтяжка ручного тормоза осуществляется проще всего. Потребуется плоская отвёрточка, чтобы вынуть донышко (имеется специальный небольшой вырез) в отсеке за рукояткой. А под ней вы и увидите 2 троса и выравнивающую планку, гайка которую нужно подкручивать, за часовой стрелкой, для натяжки, расположена не горизонтально, а чуть «клюет» в сторону днища (находится между двух тросов).

Когда есть подлокотник

Если комплектация вашего автомобиля включает штатный подлокотник, то процедура немного усложняется. Придется сдвигать сидения вперед (дабы выкрутить по одному болту по бокам удерживающие пластмассовую крышку) и снимать заднюю крышку, которая также держится на защелках. А только тогда ключиком на 12 подкручивать гайку подтягивающую стояночный тормоз. В данном случае на видео собственно и показан процесс подтягивания ручника когда на Хюндай Солярис стоит подлокотник.

Также стоит отметить что на машинах такой комплектации, если поднять подлокотник и вынуть черную крышечку, то на ручке, если ручник находится в опущенном состоянии, можно также увидеть гайку и её подкручивают (крутится в сторону руля) когда натяжение тросика послабло незначительно, ведь данная регулировочная гайка не является основной (убирает лишний ход тросиков). Во многих случаях помогает подтянуть ручник и она, поэтому её часто путают с действительной регулировкой.

Для тех владельцев Солярисов у которых возникнут трудности при самостоятельной доводке ручника к к необходимому количеству щелчков в комментария внизу мы добавим еще несколько видео роликов, в которых будут показаны наглядно возможные варианты подтяжки.

Секрет надежной работы

Правильная эксплуатация – залог продолжительной работы узла. Для того чтобы поставить авто на ручник следует сначала нажать на педаль тормоза, а только затем потянуть ручку стояночного тормоза на себя. В этом случае колодки будут раздвигаться с помощью гидравлического усилия, а трос зафиксирует уже прижатые колодки к тормозному диску. При соблюдении этого нехитрого совета трос прослужит максимальный срок, так как он практически не будет растягиваться.

Учитывая то, сколько раз приходится пользоваться ручным тормозом, растяжение троса является основной причиной, почему требуется постоянная подтяжка ручника. Также необходимо учесть износ тормозных колодок. Кроме этих случаев регулировку необходимо проводить:

• когда произведена замена тормозных колодок (диска);
• когда произведена замена тормозного троса.

Для того чтобы определить необходимость регулировки, а затем подтянуть ручник на Хендай Солярисе, достаточно выехать на площадку с уклоном и затянуть ручной тормоз максимально вверх. Допустимое количество щелчков рычага при затягивании составляет от 4 до 7.

Порядок регулировки

Если при этом авто надежно удерживается, то все в порядке. Если машина начинает скатываться назад, а ручник больше затянуть невозможно, то необходимо подтянуть ручник.

1. Откройте подлокотник.
2. Подденьте дно тонкой отверткой.

В зависимости от года выпуска машины конструкция внутренней полости, в которой расположен узел, может отличаться. В некоторых моделях есть дополнительная полка. Именно там расположена регулировочная гайка. При поднятом положении ручки ее не видно, поэтому затяжку необходимо производить, когда она опущена.

Регулировка ручника в Hyundai Solaris на этом завершена. Если гайка закручена до отказа и автомобиль не удерживается на подъеме, возможно, что трос растянулся и его необходимо заменить. Также может потребоваться замена тормозных колодок в комплекте с диском.

До сих пор ручник не ослаб еще? Говорят, , что после подтяжки этим болтиком через неделю опять слабеет…

Ремонт и регулировка стояночного тормоза Hyundai Solaris

Ремонт стояночного тормоза заключается в замене тросов и рычага привода стояночного тормоза.

Регулировка же стояночного тормоза заключается в подтяжке тросов до определенного состояния

При правильно отрегулированном стояночном тормозе, при поднятии рычага привода вверх на 4-5 щелчков храпового устройства автомобиль должен удерживаться.

И при отпущенном рычаге стояночного тормоза задние колеса должны быть полностью разблокированы.

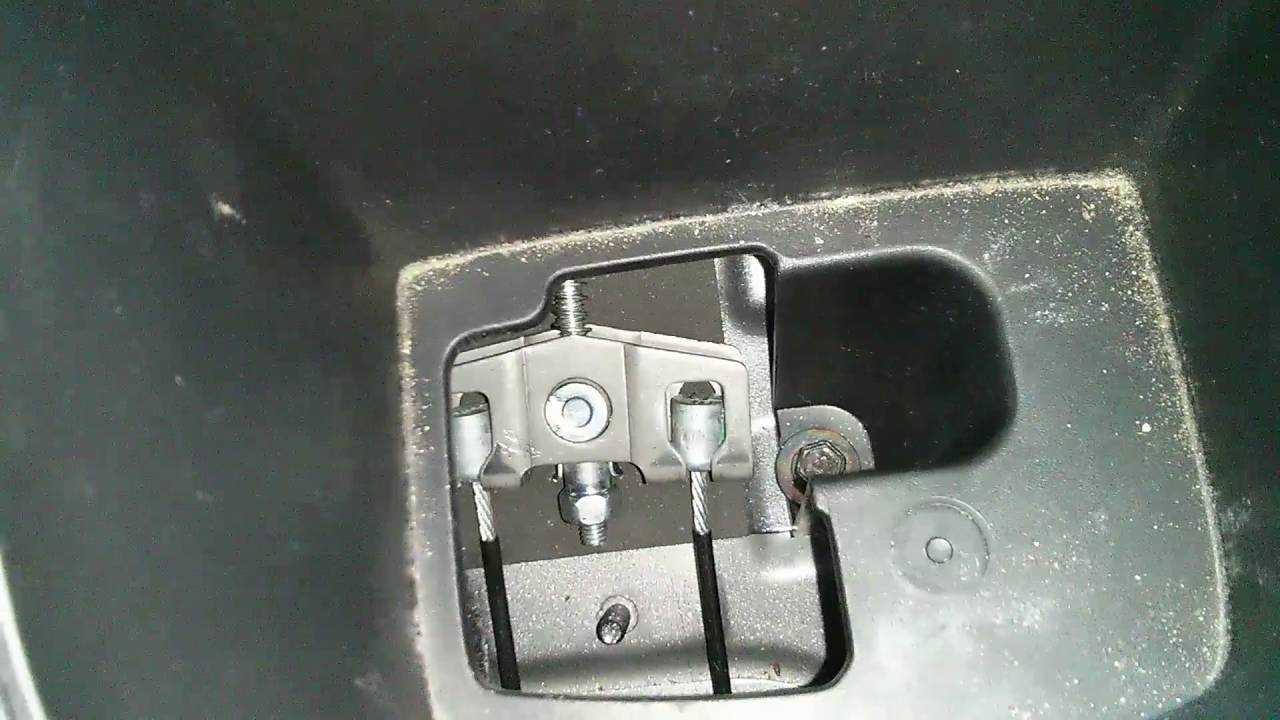

Узел для регулировки стояночного тормоза находится в салоне под облицовкой тоннеля пола

Для правильной регулировки стояночного тормоза нужно поднять заднюю часть автомобиля до отрыва задних колес

Включаем первую передачу в механической КПП или «Р» в автоматической КПП.

Устанавливаем противооткатные упоры под передние колеса

Поднимаем заднюю часть автомобиля и устанавливаем опоры под кузов

Поддеваем отверткой и вынимаем накладку в облицовке тоннеля пола

Вращением регулировочной гайки механизма стояночного тормоза добиваемся нужной высоты подъема рычага

Отпускаем рычаг стояночного тормоза и проверяем легкость вращения задних колес. Они должны вращаться свободно и равномерно без рывков.

Устанавливаем снятые детали в обратном порядке

Поддеваем отверткой и вынимаем накладу в облицовке тоннеля пола

Полностью опускаем рычаг стояночного тормоза

Вращением регулировочной гайки механизма добиваемся

Чтобы рычаги «Б» на суппортах обоих тормозных механизмов отодвинулись от упоров «А» на расстояние, равное 1-3 мм.

Поддомкрачиваем заднюю часть автомобиля и проворачиваем рукой задние колеса

Колеса должны вращаться равномерно, без рывков. В противном случае нужно отремонтировать привод или тормозной механизм

Замена тросов привода стояночного тормоза

Обычно тросы привода стояночного тормоза заменяют, если они сильно вытянулись или имеют механические повреждения оболочки или самого троса

Снимаем облицовку тоннеля пола

Ослабляем затяжку механизма стояночного тормоза

Вынимаем наконечник троса из уравнителя

Выкручиваем болты крепления оболочки троса привода стояночного тормоза к днищу кузова автомобиля

Вынимаем из отверстия основания кузова трос вместе с оболочкой привода стояночного тормоза

Отсоединяем наконечник троса привода стояночного тормоза от разжимного рычага

Откручиваем гайку крепления оболочки троса привода стояночного тормоза к балке задней подвески и отводим трос в сторону

Снимаем стопорную скобу

Вынимаем трос привода стояночного тормоза из отверстия тормозного щита

На автомобилях с дисковыми тормозами задних колес, потянув трос назад и вниз, выводим его наконечник из держателя рычага и, сняв скобу, вынимаем трос привода стояночного тормоза из отверстия кронштейна его крепления

Снимаем трос привода стояночного тормоза

Второй трос снимаем таким же образом

Устанавливаем тросы и все детали в обратном порядке

После установки тросов привода регулируем стояночную тормозную систему, как описано в начале статьи.

Замена рычага привода стояночного тормоза

Снимаем облицовку тоннеля пола

Откручиваем гайку крепления уравнителя

Снимаем уравнитель со штока рычага привода стояночного тормоза

Выкручиваем три болта крепления рычага привода стояночного тормоза

Отсоединяем колодку проводов от выключателя сигнализатора включения стояночного тормоза

Снимаем рычаг привода стояночного тормоза

Устанавливаем рычаг и все детали в обратном порядке и регулируем стояночную систему тормозов

Когда необходимо производить регулировку

Регулировка стояночного тормоза Хендай Солярис различается для барабанных и дисковых тормозов, однако проводится в одних и тех же случаях, а в частности:

• широкий «шаг», допускаемый рычагом ручной тормозной системы;
• смена троса привода ручника;
• смена тормозных колодок либо аналогичных дисков;
• смена ведущих колодок дискового тормозного механизма.

Собственно регулировка ручника Хендай Солярис начинается с приведения указанного конструктивного элемента в крайне нижнее положение и установке транспортного средства на передачу при механической, или в режим P при автоматической коробке. Далее следует совершить строго регламентированные манипуляции.

При установленных барабанных тормозах (задних):

• надавить педаль тормозной системы порядка трех раз, благодаря чему между колодками и барабанами достигается нужное, верное расстояние;
• порядка трех раз перевести рычаг ручной тормозной системы из крайне нижнего в крайне верхнее положение;
• установить рычаг ручной тормозной системы в нижнее положение;
• демонтаж задней области центральной консоли;
• заднюю часть автомашины поставить на импровизированные опоры, а передние колеса необходимо зафиксировать посредством упоров;
• рычаг ручной тормозной системы следует установить на четвертом по счету зубе фиксатора, открутить контргайки не до конца и затягивать регулировочных собратьев до того момента, пока задние колеса не прекратят свое вращение;
• установить рычаг ручной тормозной системы в нерабочую позицию – вниз до упора, проверить свободный ход задних колес;
• удостоверится в правильности работы ручного тормоза;
• обратная сборка.

Регулировка ручного тормоза Хендай Солярис с предустановленными задними дисковыми тормозами идентична барабанным в первых пяти пунктах, приведенных выше, однако дальше появляются различия:

• фиксация регулировочных и контргаек ослабляется до того момента пока не произойдет блокировка рычажков ручного тормоза задних суппортов;
• ставятся две метки (маркер) на корпусе заднего суппорта и рычажке ручного тормоза;
• не спеша затягиваются регулировочные гайки, вплоть до того момента, когда расстояние между выставленными метками не будет равно 1 мм (производится на правом и левом заднем тормозе). Проверка колес на вращение;
• провести контроль проделанной работы, а в частности, количества щелчков рычага достаточных для полного блокирования колес автомобиля;
• затянуть стояночный тормоз, то есть перевести его в нижнее положение, тем самым проверив, имеется ли трение между колодками и дисками;
• зафиксировать контргайки;
• обратная сборка.

Так как главный элемент системы ручного торможения – трос, в процессе регулировки подтягивался именно он. В случае обрыва троса, регулировка не принесет никаких результатов, вследствие чего производится его замена.

Стоимость ремонтных работ по регулированию либо замене элементов ручной тормозной системы Хендай Солярис варьируется в зависимости от многих факторов, но обычно начинается от 150 рублей и увеличивается по мере роста сложности проводимых работ.

Источник

Секрет надежной работы

Правильная эксплуатация – залог продолжительной работы узла. Для того чтобы поставить авто на ручник следует сначала нажать на педаль тормоза, а только затем потянуть ручку стояночного тормоза на себя. В этом случае колодки будут раздвигаться с помощью гидравлического усилия, а трос зафиксирует уже прижатые колодки к тормозному диску. При соблюдении этого нехитрого совета трос прослужит максимальный срок, так как он практически не будет растягиваться.

Учитывая то, сколько раз приходится пользоваться ручным тормозом, растяжение троса является основной причиной, почему требуется постоянная подтяжка ручника. Также необходимо учесть износ тормозных колодок. Кроме этих случаев регулировку необходимо проводить:

• когда произведена замена тормозных колодок (диска);
• когда произведена замена тормозного троса.

Для того чтобы определить необходимость регулировки, а затем подтянуть ручник на Хендай Солярисе, достаточно выехать на площадку с уклоном и затянуть ручной тормоз максимально вверх. Допустимое количество щелчков рычага при затягивании составляет от 4 до 7.

Причины возникновения неисправностей и их устранение

Все неисправности троса Хёндай возникают по причине его конструкции. Он представляет собой стальной тросик, двигающийся в витой и покрытой резиной оплетке. Чаще всего встречается:

• Ограничение подвижности троса по причине забивания его смазкой или же попадания грязи внутрь оплетки.
• Износ частей тормозной системы.
• Выход из строя по причине достижения назначенного ресурса тросика, разрыв нескольких его нитей.

Частое использование ручника приводит к растягиванию троса, в результате чего достаточного прижатия колодок к барабану не происходит и эффективность стояночного тормоза понижается. Его конструкция предусматривает коррекцию натяжения, но трос может растянуться до состояния, когда регулировка уже не поможет.

Причины возникновения неисправностей и их устранение

Все неисправности троса Хёндай возникают по причине его конструкции. Он представляет собой стальной тросик, двигающийся в витой и покрытой резиной оплетке. Чаще всего встречается:

Частое использование ручника приводит к растягиванию троса, в результате чего достаточного прижатия колодок к барабану не происходит и эффективность стояночного тормоза понижается. Его конструкция предусматривает коррекцию натяжения, но трос может растянуться до состояния, когда регулировка уже не поможет.

Кроме того, полноценное функционирование ручного тормоза достигается за счет исправности вспомогательных тросов. Если один из них оборвется, то ручник хоть и частично, но все же будет работать, но его эффективность станет крайне низкой, что особенно опасно при торможении им на гололеде, по причине чего возникает необходимость замены стояночного тормоза.

Устройство стояночного тормоза

К основным элементам ручника относятся:

• механизм, приводящий тормоз в действие (педаль или рычаг);
• тросы, каждый из которых воздействует на основную тормозную систему, приводя к торможению.

В конструкции тормозного привода ручника используются от одного до трех тросов. Схема из трех тросов наиболее популярна. Она включает в себя два задних троса и один передний. Первые соединены с тормозными механизмами, второй — с рычагом.

Тросы соединяются с элементами стояночного тормоза за счет регулируемых наконечников. На концах тросов расположены регулировочные гайки, позволяющие менять длину привода. Снятие с тормоза или возвращение механизма в первоначальное положение происходит за счет возвратной пружины, находящейся на переднем тросе, уравнителе или непосредственно на тормозном механизме.

Принцип работы ручника

Механизм приводится в действие переводом рычага в вертикальное положение до щелчка фиксатора. В результате тросы, прижимающие тормозные колодки задних колес к барабанам, натягиваются. Задние колеса блокируются, происходит торможение.

Чтобы снять автомобиль с ручника, необходимо зажать фиксирующую кнопку и опустить рычаг вниз, в исходное положение.

Стояночный тормоз в дисковом тормозном механизме

Что касается автомобилей с дисковыми тормозами, то здесь применяются следующие разновидности стояночного тормоза:

• винтовой;
• кулачковый;
• барабанный.

Винтовой применяется в дисковых тормозах с одним поршнем. Последний управляется за счет вкрученного в него винта. Винт вращается за счет рычага, соединенного с другой стороны с тросом. Поршень по резьбе вдвигается и прижимает тормозные колодки к диску.

В кулачковом механизме поршень перемещается за счет толкателя, имеющего привод от кулачка. Последний жестко соединен с рычагом с помощью троса. Перемещение толкателя с поршнем происходит при повороте кулачка.

Барабанный тормозной механизм применяется в дисковых тормозах с несколькими поршнями.

Как подтянуть ручник на Солярисе

В данной инструкции мы расскажем как отрегулировать ручник на автомобиле хёнда солярис. Нам нужно будет использовать ключ на двенадцать, которым мы будем крутить гайку, расположенную на планке. Прокручивать нам нужно будет пока ручка не щёлкнет 3 раз(возможно пять).

Ещё по теме: Какой автомобиль лучше: Hyundai Solaris или Volkswagen Polo

У каждого года выпуска свой алгоритм. Также есть ещё различие регулировки, если к примеру у вас есть подлокотник или нет.

Если у вас нет подлокотника. В данном случае затяжка выполняется очень просто, для этого, нам нужна будет плоская отвёртка. С её помощью мы подденем дно( там уже есть разрез, под который отвёртка войдёт), ищите разрез в районе рукоятка, посмотрите сзади неё. Под рукояткой найдите ещё тросы (2 штуки), там же есть и планка. Теперь найдём гайку, как раз её мы и будем крутить. Гайка располагается лицом к днищу, днище располагается между двух тросов.

Значение и функция ручного тормоза в Hyundai Solaris

Ручной тормоз в Hyundai Solaris имеет важное значение для безопасности и удобства водителя. Он предназначен для удержания автомобиля на месте, особенно при парковке на наклонной поверхности или во время стоянки на длительное время

Вот некоторые ключевые функции и значение ручного тормоза в Hyundai Solaris:

Важно поддерживать ручной тормоз в хорошем состоянии и правильно настраивать его, чтобы обеспечить его эффективную работу. Рекомендуется регулярно проверять состояние ручного тормоза и его подтяжку, особенно если вы замечаете признаки его неэффективности или слабой фиксации автомобиля на месте

Как подтянуть ручник на Hyundai Solaris

Для подтягивания ручного тормоза (ручника) на автомобиле Hyundai Solaris следуйте этим шагам:

1. Убедитесь, что автомобиль находится на ровной поверхности и активируйте стояночный тормоз.
2. Внутри автомобиля, под панелью приборов, найдите рычаг ручного тормоза. Обычно он расположен между передними сиденьями, возле консоли.
3. На боковой стороне рычага ручного тормоза обычно есть гайка или регулировочный механизм, который позволяет подтянуть или отпустить ручной тормоз.
4. Используя подходящий инструмент, как правило, гаечный ключ или рожковый ключ, аккуратно затяните гайку или поворачивайте регулировочный механизм по часовой стрелке (вправо), чтобы подтянуть ручной тормоз. Продолжайте вращать гайку или регулировочный механизм, пока не достигнете желаемого уровня натяжения ручника.
5. Проверьте работу ручного тормоза, потянув рычаг вверх и убедившись, что он надежно фиксирует автомобиль на месте. Также убедитесь, что ручной тормоз отпускается плавно и полностью, когда его отпускаете.

Важно отметить, что при регулировке ручного тормоза следует быть осторожным и не перетягивать его слишком сильно, чтобы избежать излишнего натяжения тормозных механизмов. Если у вас возникают трудности или вы не уверены в своих навыках, рекомендуется обратиться к сертифицированному сервисному центру Hyundai или квалифицированному автомеханику для проверки и регулировки ручного тормоза

Признаки неисправности

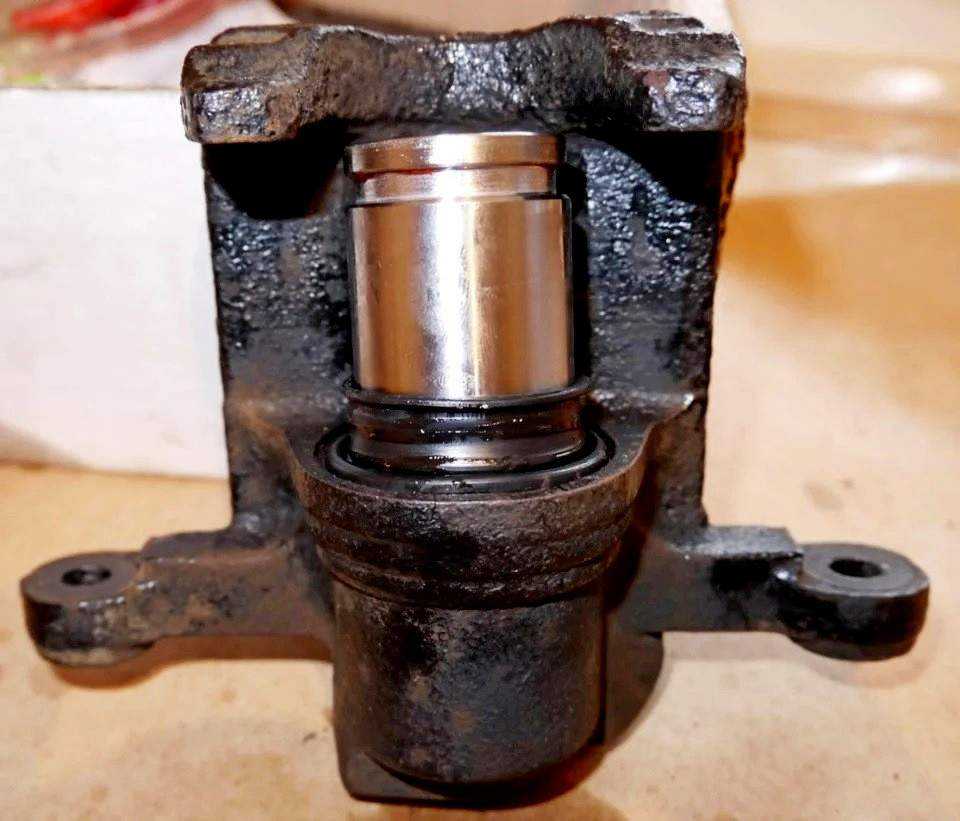

Если заклинил передний тормозной суппорт, то это часто происходит из-за агрессивной манеры ездить. Объяснить такое можно конструктивным отличием современных авто, где тормоза быстрее срабатывают спереди. Поэтому нагрузка сюда ложится неимоверная. Многие автомобили оснащаются регулятором давления или «колдуном». Во время резкого торможения он закрывает доступ жидкости, но только к задней оси. Передняя же ось продолжает работать и греться.

Однако если задний суппорт оснащается системой ручника, что предусмотрена на некоторых модификациях, здесь также увеличивается вероятность поломок и темп износа.

Алгоритм регулировки рычага ручного тормоза Хендай Солярис

Движение транспортного средства блокируется при помощи ручного тормоза и применяется на наклонной поверхности, дабы не допустить ската автомобиля. Эффективно работающий рычаг издает не более 4 – 7 щелчков своего храповика, достигая полного блокирования колес. При большем или меньшем количестве щелчков уверенности в исправности работы стояночного тормоза нет.

Рычаг стояночного тормоза снимаем для его замены или замены выключателя сигнализатора стояночного тормоза. Для снятия рычага стояночного тормоза снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола Хёндай Солярис). Рычаг стояночного тормоза переводим в крайнее нижнее положение. Рычаг стояночного тормоза крепится к кузову тремя болтами.

Расположение гаек крепления, поддерживающего кронштейна облицовки туннеля пола.

Отсоединяем колодку проводов от наконечника выключателя сигнализатора стояночного тормоза. Отводим рычаг стояночного тормоза назад…

…и выводим наконечники обоих задних тросов стояночного тормоза из уравнителя.

Рычаг стояночного тормоза: 1 – уравнитель; 2 – передний трос; 3 – регулировочная гайка; 4 – кронштейн рычага; 5 – рычаг стояночного тормоза.

Устанавливаем рычаг стояночного тормоза в обратной последовательности.

Как подтянуть ручник на хендай солярис 1.4 второе поколения?

В салоне возле подлокотника имеется заглушка, откры её, Вы получите доступ к троиску ручника, который можно регулировать и подтянуть ручник

1. Для подтяжки ручника убираеи ткань на днише консоли стояночного ручника, натягиваем гайку

натяжителя тросика,либо открываем пластмассовую заглушку и протягиваем гайку на 12.

Почему у таксиста всегда Hyundai Solaris либо Kia Rio?

Стоимость километра пробега. Есть Очень простой алгоритм. Берем стоимость автомобиля и всех затрат: бензин, ТО, страховка, ремонт и т.д. за года три скажем, и вычитаем сумму которую можно получить от продажи авто, полученную цифру делим на пробег, и получаем реальную стоимость 1 километра пробега. Какой нибудь Солярис будет куда как дешевле любого Мерседеса, и как ни странно дешевле ВАЗовских автомобилей. Таксист не дурак, он покупает автомобиль который позволит ему иметь наибольшую прибыл, вот и все. Кстати, в Европе очень любят Шкоды брать в такси.

Алгоритм регулировки рычага ручного тормоза Хендай Солярис

Движение транспортного средства блокируется при помощи ручного тормоза и применяется на наклонной поверхности, дабы не допустить ската автомобиля. Эффективно работающий рычаг издает не более 4 – 7 щелчков своего храповика, достигая полного блокирования колес. При большем или меньшем количестве щелчков уверенности в исправности работы стояночного тормоза нет.

Когда необходимо производить регулировку

Регулировка стояночного тормоза Хендай Солярис различается для барабанных и дисковых тормозов, однако проводится в одних и тех же случаях, а в частности:

• широкий «шаг», допускаемый рычагом ручной тормозной системы;
• смена троса привода ручника;
• смена тормозных колодок либо аналогичных дисков;
• смена ведущих колодок дискового тормозного механизма.

Собственно регулировка ручника Хендай Солярис начинается с приведения указанного конструктивного элемента в крайне нижнее положение и установке транспортного средства на передачу при механической, или в режим P при автоматической коробке. Далее следует совершить строго регламентированные манипуляции.

При установленных барабанных тормозах (задних):

• надавить педаль тормозной системы порядка трех раз, благодаря чему между колодками и барабанами достигается нужное, верное расстояние;
• порядка трех раз перевести рычаг ручной тормозной системы из крайне нижнего в крайне верхнее положение;
• установить рычаг ручной тормозной системы в нижнее положение;
• демонтаж задней области центральной консоли;
• заднюю часть автомашины поставить на импровизированные опоры, а передние колеса необходимо зафиксировать посредством упоров;
• рычаг ручной тормозной системы следует установить на четвертом по счету зубе фиксатора, открутить контргайки не до конца и затягивать регулировочных собратьев до того момента, пока задние колеса не прекратят свое вращение;
• установить рычаг ручной тормозной системы в нерабочую позицию – вниз до упора, проверить свободный ход задних колес;
• удостоверится в правильности работы ручного тормоза;
• обратная сборка.

Регулировка ручного тормоза Хендай Солярис с предустановленными задними дисковыми тормозами идентична барабанным в первых пяти пунктах, приведенных выше, однако дальше появляются различия:

• фиксация регулировочных и контргаек ослабляется до того момента пока не произойдет блокировка рычажков ручного тормоза задних суппортов;
• ставятся две метки (маркер) на корпусе заднего суппорта и рычажке ручного тормоза;
• не спеша затягиваются регулировочные гайки, вплоть до того момента, когда расстояние между выставленными метками не будет равно 1 мм (производится на правом и левом заднем тормозе). Проверка колес на вращение;
• провести контроль проделанной работы, а в частности, количества щелчков рычага достаточных для полного блокирования колес автомобиля;
• затянуть стояночный тормоз, то есть перевести его в нижнее положение, тем самым проверив, имеется ли трение между колодками и дисками;
• зафиксировать контргайки;
• обратная сборка.

Проверка исправности стояночного тормоза проводится путем нехитрых манипуляций. Ручник переводится в крайне верхнее положение, затем необходимо начать медленное движение вперед. На работоспособность ручного тормоза в данном случае укажет заглохнувший двигатель, в обратном случае движение будет продолжаться.

Так как главный элемент системы ручного торможения – трос, в процессе регулировки подтягивался именно он. В случае обрыва троса, регулировка не принесет никаких результатов, вследствие чего производится его замена.

Стоимость ремонтных работ по регулированию либо замене элементов ручной тормозной системы Хендай Солярис варьируется в зависимости от многих факторов, но обычно начинается от 150 рублей и увеличивается по мере роста сложности проводимых работ.

Порядок регулировки

Если при этом авто надежно удерживается, то все в порядке. Если машина начинает скатываться назад, а ручник больше затянуть невозможно, то необходимо подтянуть ручник.

1. Откройте подлокотник.
2. Подденьте дно тонкой отверткой.В зависимости от года выпуска машины конструкция внутренней полости, в которой расположен узел, может отличаться. В некоторых моделях есть дополнительная полка. Именно там расположена регулировочная гайка. При поднятом положении ручки ее не видно, поэтому затяжку необходимо производить, когда она опущена.
3. Нажмите на педаль тормоза не менее трех раз.
4. Определите количество щелчков, на которое затягивается ручник.
5. Опустите ручку ручного тормоза вниз.
6. Закрутите гайку на необходимое количество оборотов.

Регулировка ручника в Hyundai Solaris на этом завершена. Если гайка закручена до отказа и автомобиль не удерживается на подъеме, возможно, что трос растянулся и его необходимо заменить. Также может потребоваться замена тормозных колодок в комплекте с диском.

• Как узнать срок страховки автомобиля в казахстане в 2021 году для физических лиц

• Измерение уровня масла не активировано bmw

• Стартер тойота виста не крутит стартер

• Где находится бачок тормозной жидкости форд фокус 2

• Шевроле лачетти не работает центральный замок

Регулировка троса ручного тормоза

Шаг 1: Проверка высоты педали тормоза

Перед регулировкой троса необходимо проверить высоту педали тормоза. Если она находится на правильной высоте, то продолжайте с настройкой троса. Если же педаль находится ниже или выше нужной высоты, необходимо ее отрегулировать.

Шаг 2: Проверка накладок тормоза

Проверьте состояние накладок тормоза. Если они изношены, необходимо заменить их перед регулировкой троса. Изношенные накладки могут повлиять на работу тормозной системы.

Шаг 3: Регулировка троса

Найдите место крепления троса на правой стороне автомобиля и отверните гайку на нем. Вращайте гайку так, чтобы трос стал более тяговым. Проверьте работу тормоза, удерживая на холме автомобиль. Повторяйте процесс регулировки, пока тормоз будет работать правильно.

Когда тормоз начинает действовать при одном или двух щелчках, а колеса блокируются на склоне, трос должен быть регулирован еще раз. Убедитесь, что тормоз не слишком тяговитый, иначе он может дать напряжение на тросе и повлиять на работу тормозной системы.

Устройство тормозной системы

Практически все модели автомобилей имеют управление ручником непосредственно руками. Это обусловлено тем, что действия руками совершаются быстрее, чем ногами, которые чрезмерно нагружены несколькими педалями, и в критической ситуации использовать ручной тормоз гораздо проще вручную. По этой причине конструкция рычага привода ручника изготовлена так, чтобы включить его можно было посредством сильного быстрого движения, которое может быть обеспечено рукой.

Стояночное устройство имеет следующие элементы:

1. Рычаг либо электромеханический привод, при помощи которого обеспечивается определенное блокирующее тормозные колодки усилие.
2. Тросики, передающие усилие на механизмы задних колодок.
3. Рычаг привода с тормозными колодками автомобильного заднего моста.

Регулируемыми тросиками системе обеспечивается легкость, компактность и надежность. Выдерживаемая нагрузка троса стояночного тормоза превышает 100 кг и способна перенести до нескольких тысяч включений.
