Как отрегулировать фары на ford focus 3?

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

1. Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
2. Очистить багажное отделение от лишнего груза.
3. Наполнить топливный бак минимум до половины.
4. Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
5. Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
6. В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Для правильной регулировки нужно тщательно отмыть стекло фар от загрязнений и насекомых. Корректор фар Форд Фокуса 2 выставляется в положение «0».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

• установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
• открыть капот, включить ближний свет;
• замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
• отметить центр нашего автомобиля вертикальной линией на стене;
• между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
• положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
• когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Регулировка фар своими руками: советы и рекомендации

Настройка и регулировка фар — требуемая для каждого водителя процедура. Даже если автолюбителю кажется, что незначительные несоответствия углов наклона потока световых лучей не влияют на вождение по неосвещенной местности, на практике оказывается, что настройка света фар автомобиля спасает немало жизней.

Правильная и окончательная регулировка фар – дело профессионалов

Регулировка фар «Форда Фокус 2» и любой другой модели авто необходима.

Если замечаете «моргание» водителей встречных машин, проверьте, все ли с ней в порядке. Можете не тратить свое время, но потратить деньги, обратившись на СТО. Также можно провести регулировку фар форд фокус 3 своими руками.

Существует два метода построения схемы регулировки фар. Из материалов, которые понадобятся вам для самостоятельного регулирования — мел или малярный скотч.

Первый метод

Чтобы исправить корректор фар «Лада Гранта» или другого авто для ближней оптики, вам понадобится ровный участок. Его одна сторона упрется в стену (в идеале — гаражную). Требования к стене следующие:

• строго вертикальная;
• без неровностей, углов или выпуклостей.

Даже небольшое несоответствие при регулировке фар может привести к тому, что фары слепят встречный транспорт Чтобы подготовиться к работе, проведите на стене ровную линию, которая визуально разделит авто на две половины. Просто установите машину напротив стены, отмеряйте половину ее высоту, после чего выезжайте оттуда. Когда осветительные приборы раздельные, измеряйте каждый прибор. После этого приступайте к черчению еще одной линии, которая будет ниже первой на 5 см. Настройка света фар автомобиля далее требует измерение длины от лампочки до дороги и от лампочки до центра автомобиля. А перекресток этих прямых и будет центром осветительного прибора.

Для регулировки света фар своими руками автомобиль должен располагаться от стены на расстоянии 7 м. После включения ламп проверьте следующие параметры:

• соответствует ли угол наклона оптики прямой, которую вы прочертили;
• в месте, где пятно света идет вверх, оно должно соответствовать пересекающимся прямым.

Настойка дальней оптики происходит аналогичным образом, но ориентироваться следует на верхнюю линию.

Второй метод

Регулировка света фар своими руками требует наличия машины и гаражной стены. Автомобиль устанавливается в десяти метрах от стены, соответствующим образом готовится — заправляется, а резина накачивается. За рулем сажают человека, соответствующего весу владельца.

Алгоритм регулировки фар своими руками далее таков:

• пометьте на стене участки, которые полностью соответствуют центральной части оптики. Это делается на том же расстоянии, что и в реальной жизни;
• соедините две точки прямой;
• начертите пару отрезков. Первый из них расположен выше на 0,22 м, а второй — ниже на 0,12 м.

После того как вы нанесли разметку, обозначьте ширину светового пучка корректора на 0. Второй линии должно соответствовать ограничение пятен света основных ламп, а третьей — верхняя граница противотуманок. Пересекаться потоки света (их горизонтальная и наклонная часть) обязаны в точке пересечения ниже и выше центра лампочек на 12 и 22 см соответственно. Следите, чтобы винты корректора располагались в штатном положении. Когда имеется гидрокорректор фар ВАЗ 2110 или другого авто, настраивайте его сообразно нагрузке, учитывая количество пассажиров в салоне, наличие груза и его массу.

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

okuzove.ru

Что необходимо для проведения работ

Для того чтобы замена лампочки ближнего света на FordFocus3 была произведена качественно и быстро, вам понадобится запастись необходимыми запчастями и инструментом:

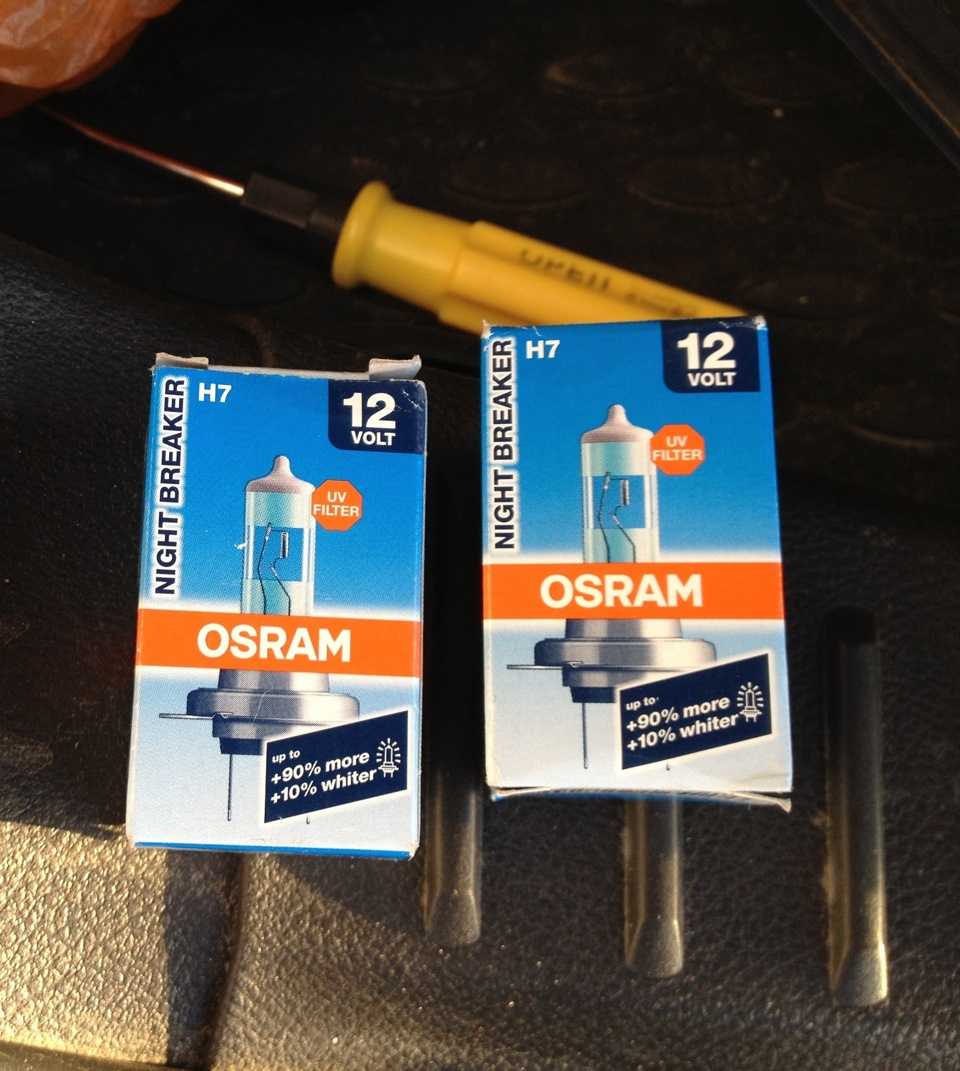

Лампы	Лампочка ближнего света на Форд Фокус 3 должна иметь следующие характеристики: тип цоколя Н7, мощность 55 Ватт, напряжение 12 Вольт. То есть это стандартный вариант, применяемый на множестве моделей, поэтому найти его не составит труда в любом автомобильном магазине. Главное – выбирать качественные изделия, так как дешевые варианты чаще всего не очень надежны и служат недолго
Звездочка или шестигранник 6 мм	С помощью этих приспособлений откручивается фара, все довольно просто и быстро, то есть какая насадка есть, такую и используете – главное, чтобы она подходила по размеру и плотно располагалась в шлицах крепежного винта. Не нужно приобретать ключик, можно купить биту нужной конфигурации и вставить ее в отвертку или шуруповерт
Отвертка плоская	Нужен вариант с длинным тонким жалом для того, чтобы отщелкивать фиксаторы корпуса фары, расположенные снизу, а также разъединять , если вы решили снять элемент для более удобной и комфортной работы
Перчатки	Конечно, можно обойтись и без этого защитного снаряжения, но в процессе работ очень часто царапаются пальцы из-за того, что руки не защищены

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает немного времени, но советуем выделить на эту работу хотя бы час, чтобы проводить работы не торопясь. Если у вас есть все необходимое, то можно приступать к началу работе, но предварительно нужно убедиться в том, что не работает именно лампа. Для этого еще нужно проверить специальный модуль – GEM, расположенный со стороны пассажира в блоке предохранителей, это делается на диагностике.

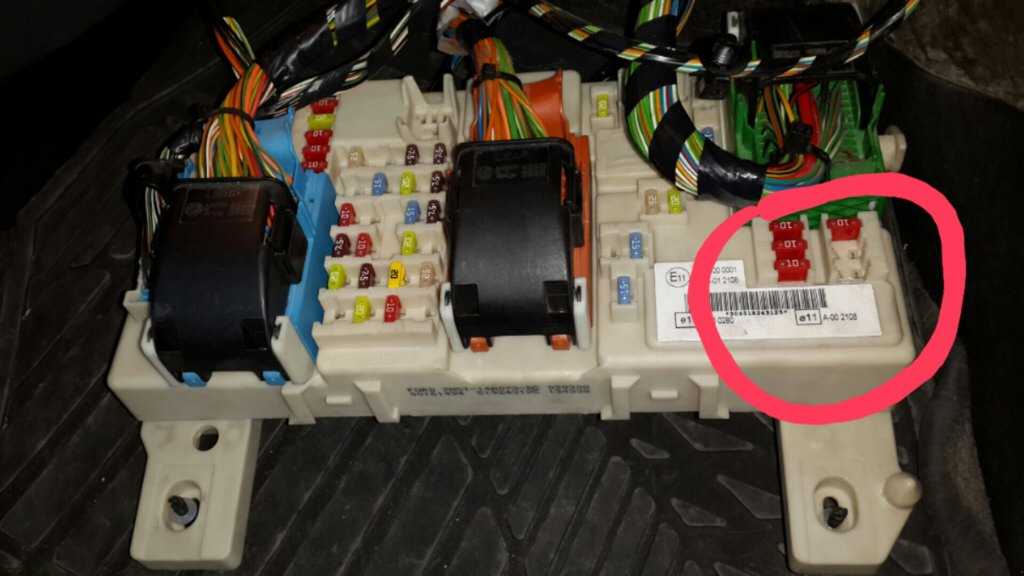

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

• В первую очередь открывается и фиксируется капот, после чего снимается клемма с аккумулятора
  . Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
• Каждая из фар держится на двух винтах, расположенных в верхней части корпуса
  , они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.

Далее необходимо освободить фиксаторы, расположенные в нижней части корпуса
, их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.

• Когда узел вышел из посадочного места, можно либо продолжать работу около машины или разъединить еще один разъем и достать фару
  для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
• Далее надо снять резиновую заглушку напротив рассеивателя ближнего света
  , под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.

Отсоединяете лампу от патрона и вставляете на ее место новое
. Цоколь лампы ближнего света на Форд Фокус 3 сделан таким образом, что вставить его на место неправильно невозможно.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

• В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
• Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
• На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
• Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично ).

Почему важно регулировать фары автомобиля

Правильно настроенные фары позволяют водителю видеть дорогу лучше в темное время суток или в плохих погодных условиях, таких как дождь или туман. Они помогают своевременно заметить препятствия на дороге, пешеходов или животных, что позволяет избежать аварийных ситуаций и предотвратить возможные травмы или повреждения.

Ослепленные светом фары других автомобилей могут создать опасные ситуации на дороге, поэтому неправильно настроенные фары могут стать причиной аварии. Также фары, которые светят слишком низко, недостаточно освещают дорогу и не позволяют видеть препятствия или опасности вовремя.

Регулярная проверка и настройка фар являются важной частью обслуживания автомобиля, которая помогает сохранять безопасность на дороге и максимально использовать возможности фар в различных условиях. Если вы не уверены в своих навыках регулировки фар, рекомендуется обратиться к специалисту или автосервису для профессиональной настройки работающих сфар и безопасности

Защита от ослепления других участников дорожного движения

Для защиты от ослепления других водителей важно правильно настроить фары автомобиля. Следует помнить несколько основных правил:

Настройка наклона фар: Важно установить такой угол наклона фар, чтобы они освещали дорогу на достаточное расстояние, но не создавали яркую белую полосу, которая ослепляет других водителей. Обычно идеальным расстоянием до полосы, ограничивающей свет фар, считается 10-15 метров.

Неисправности и слишком яркий свет: Перед тем, как отправиться в дорогу, стоит также проверить работоспособность фар автомобиля

Любые неисправности, такие как не работающая лампа или недостаточное освещение, следует исправить сразу. Также следует избегать использования слишком ярких ламп, что также может привести к ослеплению других водителей.

Регулярная проверка и чистка фар: Очень важно следить за чистотой фар. Грязные фары значительно снижают качество освещения дороги и могут создавать яркие блики, которые мешают другим водителям. Поэтому регулярно проверяйте состояние фар и очищайте их при необходимости.

Использование безопасного дальнего света: При встрече с другими автомобилями на дороге следует переключиться на ближний свет, чтобы не ослепить водителя, двигающегося навстречу. Дальний свет следует использовать только при отсутствии других водителей в поле зрения.

Следуя этим рекомендациям, вы сможете правильно настроить фары своего Ford Focus 3 и обеспечить безопасное и комфортное путешествие, не ослепляя других участников дорожного движения.

Улучшение видимости и безопасности в плохих погодных условиях

Вождение автомобиля в плохую погоду может быть очень опасным, особенно при недостаточной видимости. В таких условиях водители должны принять дополнительные меры для улучшения своей видимости и безопасности на дороге. Вот несколько полезных советов и рекомендаций:

• Проверьте состояние и настройку фар. Убедитесь, что фары вашего Ford Focus 3 настроены правильно и освещают дорогу перед вами. Регулировка фар может быть сделана вручную или при помощи эксперта в автосервисе.
• Установите дополнительные противотуманные фары. Противотуманные фары помогут улучшить видимость во время тумана, снегопада или дождя.
• Очистите и проверьте стекла и зеркала автомобиля. Убедитесь, что все стекла и зеркала автомобиля чистые и не имеют царапин или повреждений, которые могут снизить видимость.
• Используйте омыватель и стеклоочиститель. Включите омыватель стекла и используйте стеклоочиститель для удаления грязи, пыли и дождевой воды с ветрового стекла.
• Проверьте состояние лобовых стекол и замените их при необходимости. Поврежденные или треснутые лобовые стекла могут искажать видимость, особенно при наличии влаги.
• Следите за дорожными знаками и ограждениями. Внимательно следите за дорожными знаками и ограждениями, особенно в условиях плохой видимости. Они могут уведомить вас о потенциальных опасностях на дороге и помочь вам ориентироваться на незнакомых участках.
• Снизьте скорость. Уменьшите скорость движения в плохую погоду, чтобы дать себе больше времени на реакцию и остановку. Это поможет избежать аварий и обеспечить безопасное и комфортное вождение.
• Держитесь подальше от других транспортных средств. Поддерживайте безопасное расстояние между вашим автомобилем и другими транспортными средствами, особенно на скользкой дороге. Это даст вам больше времени на реакцию и предотвратит столкновения.

Следуя этим советам, вы можете улучшить свою видимость и безопасность на дороге в плохие погодные условия

Помните, что самое важное — ваша безопасность и безопасность окружающих вас людей. Всегда будьте внимательны и предусмотрительны на дороге!

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Регулировка фар и противотуманок

птф, фара, регулировка света, свет фар, свет птф, настройка фар, регулировка птф, корректор фар

У меня, как и у многих здесь оказалось, что не оптимально выставлены пучки ближнего света. Даже при максимальном поднятии корректором, фары светили очень низко и недалеко. Такая езда опасна! Метров за 20 уже не было освещения дороги. Естественно и скорость падает, так можно запросто улететь в кювет или не вовремя заметить человека у дороги или велосепидиста, что чуть не произошло со мной. Видимо на заводе, да и в салоне не считают нужным тратить на это время. Ехать к диллеру на эту процедуру за 60 км. и убить на это день я не готов.Эту процедуру можно проделать самому, за 5 минут. Регулировочные винты видны сверху, они похожи на белые заглушки с отверстием под шестигранник на 7мм. Смотреть надо сверху на фару в том месте, где черный пластик корпуса фары образует уголок. Белые круглые винты находятся внизу, как бы на дне. Для регулировки вправо-влево есть другие винты, расположенные иначе. Вместо шестигранника я использовал ключ TORX 45, он прекрасно подходит. Регулировку лучше производить в темное время, на ровной дороге. Кстати фонарик не потребовался, эти винты при включенном ближнем просвечивают. Я выставил ближний немного повыше, но так, чтобы не слепить встречных и самому комфортно ехать.На фото (машина не моя, нашел для примера), желтыми стрелками показано куда смотреть сверху для поиска винтов.

Ясно дело крутить надо с умом потихоньку.

-«Да и как можно понять, что не слепишь встречку?»

Если слепишь то мигают дальним. Не первый год за рулем.

цитата:

каким же образом вы определили, что фары светят низко

Я думаю, что достаточно встать рядом с машиной у которой фары отрегулированы по прибору и посмотреть, у кого светят дальше, у кого ближе.Еще можно воспользоваться старым дедовским методом, он не идеален, но за бесплатно лучше не найти:Мышкой клац сюда

На самом деле свет фар не всегда одинаков. И если быть совсем пунктуальным то существует ряд факторов, влияющих на положение фар: давление в шинах, состояние цилиндрических пружин передней подвески, разность усилий пружин передней и задней подвесок. Все эти факторы переменные, поэтому фары постоянно должны проверяться и при необходимости регулироваться. Даже количество пассажиров и загруженный багажник меняет высоту света.Вот один из способов самостоятельной регулировки:

Проверка и регулировка света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом)

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами по вертикали или горизонтали соответственно.

8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис.), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Регулируем фары на Форд Фокус 2 правильно (рестайлинг)

Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.

• 1 Принципы регулировки фар на Форд Фокус 2 1.1 Требования
• 1.2 Процесс регулировки

2 Выводы

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).Схема регулировки света фар автомобиля Регулировки света фар осуществляется в следующем порядке:

1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Критерии выбора

Освещение дороги ксеноном и галогенками

Покупая лампочки в фары Форд Фокус 2, 1 или 3, необходимо определиться с видом, который вы хотите использовать:

1. Лампы накаливания. Самый простой и самый дешевый вариант. На сегодняшний день он практически не актуальный.
2. Галогенные лампочки в фары Форд Фокус 3, 1 или 2. В таких устройствах свет излучает нить накаливания, выполненная из вольфрама. Для предотвращения испарения колба элемента заполняется йодом или брома. Как показывает практика, галогенные лампы в фарах Фокус 1 или 2 седан создают довольно эффективное освещение, а при правильной регулировке они не будут слепить водителей встречных авто. Галогенки характеризуются невысоким ресурсом эксплуатации, а также сильным нагревом.
3. Светодиодные устройства для первого, второго или третьего Фокуса на сегодняшний день наиболее популярны. Их можно использовать как в передних, так и в задних фонарях. При необходимости вы сможете подобрать цвет свечения, а также яркость устройства в соответствии со своими предпочтениями. Следует отметить, что диодные источники света для Фокус два потребляют значительно меньше энергии. Из недостатков таких элементов следует выделить высокую цену. Кроме того, для нормальной работы более мощных источников света потребуется дополнительное охлаждение.
4. Газоразрядные лампочки или ксенон на Форд Фокус 2, 1 или 3. На любом авто, в том числе Фокус 3 ксенон не имеет нити накаливания, в данном случае свет излучается специальной электрической дугой под высоким напряжением. По сравнению с галогенками, ксенон на Форд Фокус 3, 1 или 2 будет иметь более высокую степень рассеивания, соответственно, это может привести к сложностям в регулировке. Ресурс эксплуатации таких устройств в среднем составляет 3 года — учтите, что их монтаж допускается только на оптику, где имеется знак D. Также учтите, что если перегорает одна ксеноновая лампа, менять придется обе сразу. Кроме того, для обеспечения нормальной работы ксенона потребуется дополнительно установить блок розжига (автор видео — канал Lelik Bolek).

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

Автомобили прочно обосновались в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы часто выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за чего постепенно сбиваются настройки отражателей фар. Регулировка может потребоваться даже после замены ламп ближнего и дальнего света.

Регулировка фар на Форд Фокус 2 не только поможет восстановить правильный световой пучок, но и снизит вероятность ослепления встречных водителей. Правильные настройки сильно влияют на освещение дороги и видимость в снег или дождь.

Требования

Фара головного света всех поколений Фокуса полностью соответствует требованиям безопасности автомобиля. Фары ближнего света создают четкий луч с острыми краями и углом наклона бордюра для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения отражателя ближнего света.

Все комплектации Focus оснащены электрической регулировкой луча. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча в соответствии с положением тела. Базовые версии с галогенными лампами позволяют регулировать параметры луча с помощью кнопки в салоне.

Линия реза не должна выходить за положение глаз едущего навстречу ей человека, иначе она будет ослеплена, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировка фар на Форд Фокус 2

На Ford Focus 2 фары регулируются с помощью двух винтов, отвечающих за горизонтальное и вертикальное положение отражателя. Для автонастройки нужна небольшая подготовка:

1. Проверьте давление в шинах. При необходимости накачайте колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за столом водителя.
2. Очистите багажник от лишнего груза.
3. Заполните топливный бак хотя бы наполовину.
4. Выберите ровную площадку с ровной стеной (это может быть дверь гаража, стена магазина, дом или плоский забор).
5. Подготовьте инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
6. В зависимости от конфигурации для установочных винтов требуется торцевой ключ Torx или шестигранный ключ на 7».

Настройка оптики не занимает много времени, не требует определенных знаний. Для настройки выполните следующие действия:

• установить автомобиль на площадку лицом к стене на расстоянии ровно 3 метра;
• открыть капот, включить ближний свет;
• измерить высоту положения светильника относительно земли, линию с такой же высотой перенести на стену;
• отметьте центр нашей машины вертикальной линией на стене;
• между центрами луча левой и правой фары винтом установить расстояние 1270 мм (центр луча находится в точке, где горизонтальный предел становится путеводителем);
• положение горизонтальной линии на 35 мм ниже высоты положения огня, указанной выше;
• когда указанные значения верны, то регулировку оптики можно считать завершенной.

В Форд Фокус 2 рестайлинг и дорестайлинг регулировка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования по установке галогенных фар на Фокус третьего поколения не отличаются от таковых на автомобиль второго поколения. Параметры удаленности от стены и этапы подготовки перед работой остаются без изменений. Расстояние между центрами лучей фар составляет 1280 мм, потому что автомобиль немного шире.

Основное и единственное отличие заключается в регулировочном винте – для него потребуется специальный шестигранный ключ «на 8». Купить инструмент можно в автомагазине или на рынке.

Первая модель

На Фокус первого поколения с завода устанавливаются только галогеновые фары. Их легко настроить самостоятельно.

Перед началом работы нужно помыть фары, заправить бак и почистить багажник. Регулировка производится на расстоянии 3 м от стены на ровной поверхности. В отличие от FF 2-го поколения, высота линии отделки должна быть на 5 мм ниже от высоты ближнего света до линии земли. Отражатель меняет положение с помощью 2 винтов.

Правильная регулировка фар не только обеспечит хорошую видимость во время движения, но и не доставит неудобств водителям на встречном транспорте. Световой луч Focus следует проверять не реже одного раза в год во время технического обслуживания.

Ремонт адаптивной фары Фокуса 3 рестайл

Всем давно стала известна проблема с адаптивными фарами Фокуса 3 2015+. Практически сразу после покупки, при пробеге 3000-4000 км на моём автомобиле правая фара перестала возвращаться в исходное положение после правого поворота. Она уходила в безопасный режим, поворачиваясь направо и опускаясь вниз. Начались споры с дилером, которые не предвещали ничего хорошего. Компьютерная диагностика не выявляла никаких ошибок. Пришлось снять несколько кинчиков, которые были отправлены в представительство Ford и там одобрили гарантийную замену фары, после чего она была заменена.

Сейчас, при пробеге ещё примерно 50 тысяч километров, начали проявляться те же симптомы, а так как гарантия уже давно закончилась, я решил отремонтировать фару сам. Не буду объяснять, как снимается фара. Там всё элементарно. Далее снимаем резиновую заглушку расположенную за ксеноновой лампой и видим, что ничено нам не доступно (Фото 1).

Фото 1. Расположение ксеноновой лампы в адаптивной фаре Фокуса 3 рестайл

Для дальнейшего выполнения работ нам понадобится снять лампу. Вокруг лампы расположено чёрное пластиковое кольцо, которое нужно провернуть по часовой стрелке. Крутится очень тяжело (Фото 2 и 3). На третьей фотографии изображена лампа с обратной стороны, чтобы легче было понять, что крутить.

Фото 2. Снимаем ксеноновую лампу в адаптивной фаре Фокуса 3 рестайл

Фото 3. Ксеноновая лампа в адаптивной фаре Фокуса 3 рестайл

Далее, отсоединяем разъём с тремя проводами, стараясь особо не тянуть за провода. Именно в районе этого разъёма они и отваливаются. Если в руках останутся несколько проводов, то потом понять где какой можно будет только с помощью тестера. Они все одинакового цвета (Фото 4 и 5).

Фото 4. Управляющий разъем линзы в адаптивной фаре Фокуса 3 рестайл

Фото 5. Управляющий разъем линзы в адаптивной фаре Фокуса 3 рестайл

Далее, аккуратно снимаем фиксирующую скобу с нужного нам разъёма (Фото 6).

Фото 6. Фиксатор управляющего разъема линзы в адаптивной фаре Фокуса 3 рестайл

После этого, аккуратно отгибая стопоры, вынимаем по очереди оторванные пины и припаиваем к ним провода (Фото 7 и 8). Собираем всё в обратной последовательности.

Фото 7. Фиксатор пина разъема линзы в адаптивной фаре Фокуса 3 рестайл

Фото 8. Детали разъема линзы в адаптивной фаре Фокуса 3 рестайл

Кузов

Самым главным плюсом кузова Ford Focus можно смело назвать складывающееся в ровный пол заднее сиденье, чем не может похвастать большинство европейских одноклассников. Но по сравнению же с ними кузовные детали на Focus окажутся более дорогостоящими, особенно у заокеанских представителей. Дополнительную проблему создают и стеклоомыватели, точнее, их форсунки на капоте, из-за не герметичности которых омывающая жидкость проникает под капот и попадает на свечи зажигания со всеми вытекающими неприятными последствиями. Мойка кузова так же сопряжена с риском потери оконных рамок дверей и уголков перед наружными зеркалами заднего вида, легко отрывающимися от излишнего давления струи воды. Во избежание таких неприятностей хозяевам Focus придётся самостоятельно выглаживать кузова своих автомобилей мочалками и шампунями. Отдельно стоит упомянуть такие кузовные элементы, как задние арки и пороги Ford Focus 2, которые на этих машинах легко восстанавливаются путём замены на ремонтные вставки.

Цена на вторичном рынке

Стоимость Ford Focus II с двухлитровым агрегатом на вторичном рынке на сегодняшний день колеблется в интервале от 5400 до 10000 условных единиц в зависимости от года выпуска, комплектации и технического состояния.

Источник
