Как я восстанавливал советский мопед Карпаты (фото до и после)

Делюсь своим опытом восстановления Карпат.

На такой шаг решился из-за того, что в гараже у меня без дела валялся рабочий комплектный мотор. Сначала речь о полном восстановлении даже и не шла – просто захотелось самому поставить двигатель, чтобы мопед поехал. Но после установки двигателя, взыграл азарт

– решил проверить, а смогу ли привести мопед в такой вид, чтобы продать его в 5-6 раз дороже, чем я его купил.

Первым делом заменил подножку – на нее все жалуются с тех пор, как мопед сошел в 1991 году с конвейера Львовского мотозавода

. Ума не приложу, зачем было делать столь короткую подставку, с которой ноги постоянно «улетают». Купил на рынке б/у подножку от Дельты за 338, в итоге Карпаты стали намного удобнее.

Интересные факты

Стоит о – мопед, имеющий много общего со своими ближайшими конкурентами по цеху и классу. Особенно это касается внешнего вида двенадцатой, одиннадцатой и тринадцатой моделей. Но если присмотреться к мелочам, можно отметить, что у рассматриваемого варианта более удобная форма и крепление руля, рычаг тормоза и сцепления имеет резиновый наконечник в виде шарика, задний фонарь расположен удобнее, имеет более привлекательную форму.

Двигатель у шестнадцатой версии практически такой же, как и у «Риги-12», только с кик-стартером. Седло мокика удлиненное и упругое, оно комфортно даже при длительных поездках. Несколько вариантов окраски дают возможность выбрать агрегат в соответствии с личными предпочтениями. Также на популярность аппарата повлияла доступность цены, простота в эксплуатации, обслуживании и ремонте.

После появления облегченной модели Рига 13, сразу выявился ее главный недостаток: постоянно сбивалось зажигание. Это было самой серьезной проблемой, поскольку двигатель никогда не запускался сразу, поэтому приходилось долго катиться на мопеде под гору с включенной передачей. Кроме того, мотор часто отключался при работе на холостых оборотах. Эту проблему производители частично устранили.

Технические характеристики мопед Рига 13:

Мощность одноцилиндрового двухтактного двигателя – 1,3 лошадиные силы. Рабочий объем – 45,4 см³.
Охлаждение – воздушное.
Максимальная скорость движения – 40 км/ч.
Расход бензина на 100 км – 2 литра.
Зажигание при помощи магнето.
Сцепление – двухдисковое.
Передняя вилка – телескопическая.
Амортизаторы – пружинные.

Модель Рига 13 мечтали заполучить многие советские подростки. Именно этот мопед стал самой удачной и надежной разработкой рижских инженеров. Поскольку смазка трущихся деталей двигателей мопедов всех моделей «Рига» не была системной, то в бензин добавляли моторное масло в определенной пропорции, и эта смесь смазывала трущиеся детали. Без смазки двигатель выходит из строя моментально.

Отличительной чертой этой модели был качественный яркий свет фары. Проблемы, связанные с катушкой зажигания, были устранены при помощи нового высоковольтного трансформатора. А что касается сбоев в работе двигателя, то причиной был материал, из которого изготавливали молоточки прерывателей. Они быстро изнашивались и не доставали до кулачка магнето. Это и было причиной сбоев в пуске двигателя.

Подключение индикаторов и приборов с помощью проводки карпаты мопед схема

Карпаты мопед является популярным средством передвижения, особенно в городской среде. Он оснащен различными индикаторами и приборами, которые помогают водителю контролировать состояние мопеда и его работу. Для подключения этих индикаторов и приборов используется специальная проводка карпаты мопед схема.

Подключение индикаторов и приборов происходит с помощью проводов, которые идут от электрооборудования мопеда до соответствующих элементов. В проводке карпаты мопеда схема предусмотрены различные цвета проводов для удобства подключения.

Для подключения индикаторов, таких как индикаторы поворотов и передач, необходимо следовать проводке карпаты мопеда схемы. Обычно для этого используются провода синего, оранжевого и желтого цвета. Синий провод подключается к индикаторам правого поворота, оранжевый — к индикаторам левого поворота, а желтый — к индикаторам передач.

При подключении приборов, таких как спидометр и тахометр, также следует использовать провода определенного цвета согласно проводке карпаты мопеда схемы. Например, для подключения спидометра обычно используется провод синего цвета, а для подключения тахометра — провод желтого цвета.

Для обеспечения правильной работы индикаторов и приборов, необходимо также подключить заземляющий провод. Он обычно имеет черный цвет и подключается к металлической основе мопеда.

Важно помнить о соблюдении полярности при подключении проводов к индикаторам и приборам. Следует соблюдать соответствующие обозначения на клеммах и соединять провода таким образом, чтобы плюсовая полюсность была подключена к плюсовой клемме, а минусовая полюсность — к минусовой

При подключении проводки карпаты мопеда схемы следует также обратить внимание на качество используемых проводов и электрооборудования. Некачественные провода могут негативно сказаться на работе индикаторов и приборов, а также могут возникнуть проблемы с электрической цепью мопеда в целом

Правильное подключение индикаторов и приборов с помощью проводки карпаты мопеда схемы является важным аспектом для обеспечения безопасной и комфортной езды на мопеде. При возникновении сомнений или вопросов, лучше всего обратиться к руководству по эксплуатации мопеда или к специалистам, чтобы получить квалифицированную помощь.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

Подключение электропитания и аккумуляторной батареи в схему проводки карпаты мопеда

Аккумуляторная батарея является важной частью электрической системы мопеда. Для правильного подключения аккумулятора и электропитания необходимо соблюдать определенные шаги и использовать соответствующую схему проводки

Ниже приведены основные этапы подключения электропитания и аккумуляторной батареи:

Проверьте состояние аккумулятора перед его подключением. Убедитесь, что аккумулятор полностью заряжен и не имеет видимых повреждений.
Разместите аккумулятор в подходящем месте на мопеде. Обычно это отведенное для аккумулятора отделение под сиденьем или в багажнике.
Используйте изолированные провода для подключения аккумулятора к электрической системе мопеда. Положительный (+) клемму аккумулятора подключите к положительному (+) кабелю, и отрицательный (-) клемму аккумулятора подключите к отрицательному (-) кабелю.
Установите предохранители на оба провода, чтобы защитить схему проводки от перегрузок.
Если ваш мопед имеет электрический стартер, подключите его к аккумулятору. Обычно это делается с помощью проводов с крокодильчиками.
Проверьте, что все соединения клемм и проводов крепкие и не провосят электроэнергию.

Подключение аккумуляторной батареи и электропитания в схему проводки карпаты мопеда требует осторожности и следование инструкциям производителя. При неправильном подключении может произойти короткое замыкание или повреждение электрической системы мопеда

Рекомендуется обращаться к специалистам или справочным материалам, чтобы убедиться в правильности проводки и подключении аккумуляторной батареи. Это поможет избежать непредвиденных проблем и обеспечит надежную работу электрической системы мопеда.

Состояния свечей зажигания

а) Нормальный вид

Вид свечи: от светло-серого до коричневого с небольшим осадком, а также с незначительной электродной эрозией. Вывод: состояние двигателя нормальное, воздушно-топливная смесь и зажигание отрегулированы правильно; калильное число свечи подобрано верно; перебои зажигания отсутствуют; система холодного пуска двигателя работает.

б) Загрязнение нагаром

Вид свечи: сухой мягкий нагар интенсивно-черного цвета на изоляторе, электродах и корпусе свечи. Последствия: плохой запуск двигателя; плохая работа холодного двигателя; перебои в воспламенении воздушно-топливной смеси; плохая реакция на газ. Вероятные причины: неправильное положение дроссельной заслонки; избыточно богатая воздушно-топливная смесь; позднее зажигание; плохие высоковольтные провода; сильно засорен воздушный фильтр; неправильно подобран тепловой диапазон — слишком «холодная» свеча. Способы устранения: отрегулировать рабочую смесь; положение дроссельной заслонки; угол опережения зажигания; систему холодного пуска двигателя; поменять воздушный фильтр; почистить свечи или поменять на новые — с правильно подобранным калильным числом.

в) Свинцовые образования

Вид свечи: изолятор покрыт желтыми или коричневыми глянцевыми осаждениями типа глазури. Последствия: неудавшееся воспламенение воздушно-топливной смеси при резком ускорении или большой нагрузке; перебои в зажигании при больших нагрузках ввиду того, что глазурь становится проводником электричества. Вероятные причины: использование этилированного бензина с примесями свинца; использование бензина с большим октановым числом. Способы устранения: использовать бензин нормального качества; свечи поменять на новые — старые очищать бесполезно.

г) Перегрев

Вид свечи: чрезвычайно белый изолятор с маленькими черными вкраплениями и преждевременной электродной эрозией. Последствия: потеря мощности на высокой скорости или при нагрузке. Вероятные причины: свеча недостаточно вкручена; система охлаждения двигателя работает ненормально; слишком раннее зажигание; неправильно подобран тепловой диапазон — слишком «горячая» свеча. Способы устранения: проверить момент затяжки свечи; работу системы охлаждения двигателя; отрегулировать угол опережения зажигания; правильно подобрать калильное число свечи.

д) Преждевременное зажигание

Вид свечи: расплавленные и сожженные центральный и заземляющий электроды (либо один из электродов); вспузырившийся изолятор с металлическими отложениями на нем. Последствия: значительная потеря мощности двигателя; перебои зажигания. При дальнейшем использовании таких свечей возможно серьезное повреждение двигателя. Вероятные причины: термическая перегрузка; значительный перегрев деталей свечи из-за калильного зажигания — возгорание начинается раньше, чем появляется надлежащая искра; использование некачественного топлива; догорание остатков воздушно-топливной смеси в камере сгорания из-за неправильно отрегулированной топливной системы или угла опережения зажигания; неправильно подобран тепловой диапазон — слишком «горячая» свеча. Способы устранения: проверить двигатель, систему зажигания и топливную систему, а также качество рабочей смеси и угол опережения зажигания. Установить новые свечи с правильно подобранным калильным числом.

е) Масляные загрязнения

Вид свечи: влажные маслянистые черные осадки на изоляторе, черный масляный нагар на изоляторе, электродах и корпусе свечи. Последствия: плохой запуск двигателя, перебои в зажигании. Вероятные причины: слишком высокий уровень масла; новый или недавно отремонтированный двигатель; в топливной смеси слишком много масла (для двухтактных двигателей). Способы устранения: отремонтировать двигатель; произвести обкатку нового или отремонтированного двигателя; в правильной пропорции смешать бензин и масло ; установить новые свечи зажигания.

ж) Разрушенный изолятор

Вид свечи: треснутый или расколотый изолятор. Последствия: перебои в зажигании. Вероятные причины: резкая детонация двигателя; неправильно отрегулирован зазор свечи; механические повреждения свечи из-за ударов или падений при транспортировке или при установке. Способ устранения: заменить свечи зажигания на новые с правильно отрегулированным зазором.

Как отрегулировать привод переключения передач

Возникновение каких-либо проблем с переключением передач не всегда означает серьезную поломку КПП. Если передачи включаются с трудом, возникли сложности с выбором передачи, что препятсвует включению и т.д., тогда в ряде случаев бывает достаточно отрегулировать привод переключения передач. При этом выполнить регулировку привода МКПП можно как на СТО, так и самостоятельно.

Читайте в этой статье

Регулировка привода переключения передач

Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.

Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.

Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.

Альфа в базовой комплектации имеет

Электрический стартер.
Электронное зажигание на 12В.
Электронный тахометр на приборной панели.
Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды.Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

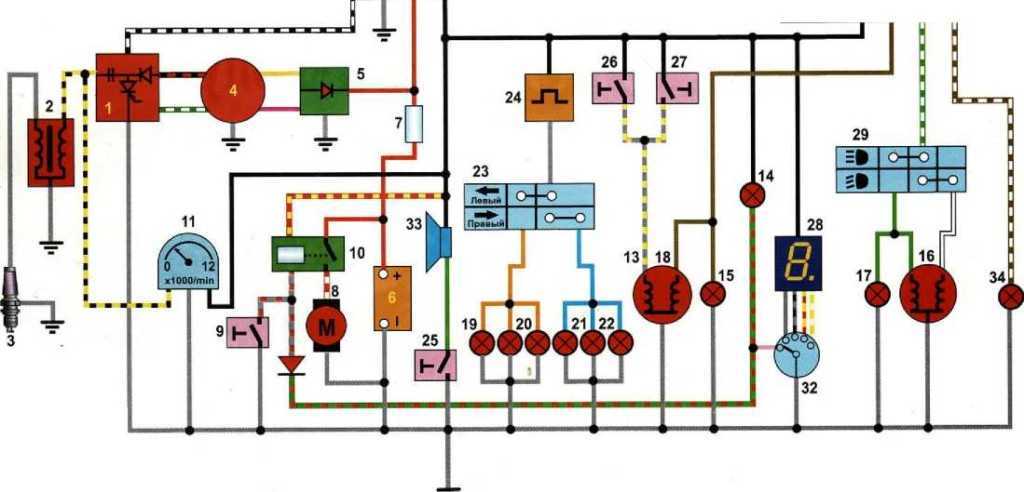

Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион

1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка «Пуск»; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит

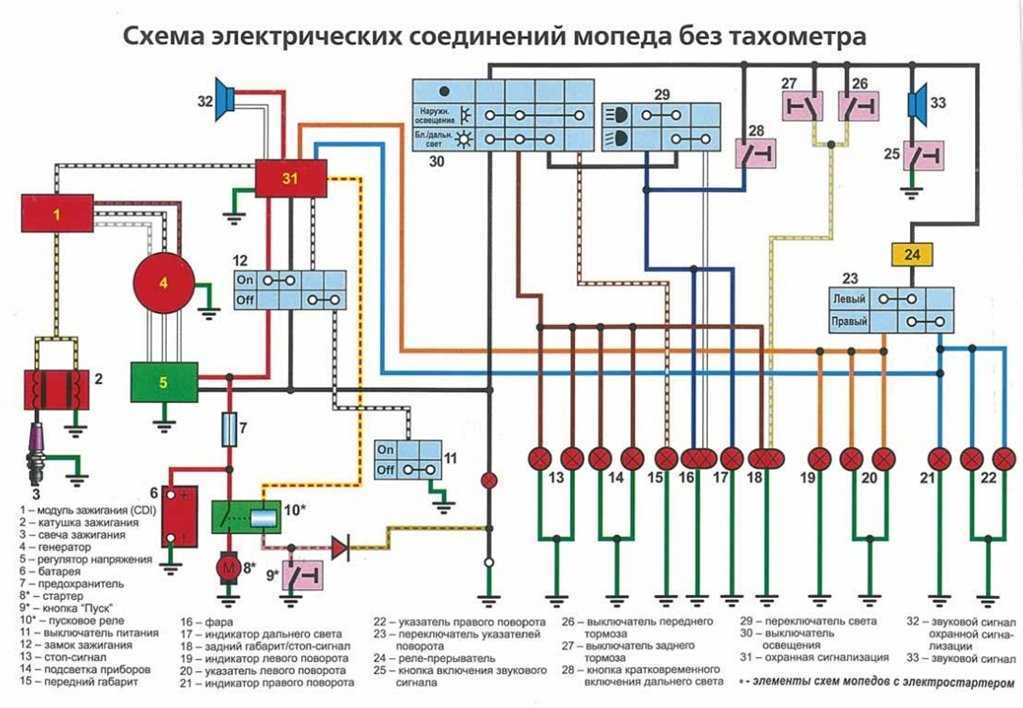

Электрическая схема проводки мопеда Альфа Представляем схему электрического оборудования китайского мопеда Alpha, Delta и других мопедов, построенных на их платформе.

Проводить ремонт электропроводки с помощью этой эл схемы можно на большинстве мопедов из Китая, а именно:

Альфа 50, 72 и 110 кубов
Дельта
Орион
Вайпер
Ирбис
Динго
Бриз
Мустанг
Дино
Зиз Стар
Лидер
Зодиак

Музей мопедов Владимира Гордеева

Модель «Рига-22» в 1981 году сменила на конвейере «Ригу-16». В ее облике нетрудно увидеть черты предшественниц, а ряд новых элементов — вынесенный на руль спидометр, более плоская фара увеличенного диаметра, бензобак и задний фонарь — придают машине более современный вид. Нарядной делает ее двухцветная окраска, имеющая шесть различных вариантов. Однако главное отличие «Риги-22» — новый двигатель Š-62, сменивший известный Š-58. Он оснащен бесконтактным транзисторным зажиганием. Избавляя владельца машины от необходимости следить за состоянием контактов прерывателя, регулировать зазор между ними, такая система в то же время обеспечивает более легкий и надежный пуск (как и у «Риги-16», он осуществляется кикстартером). Блок «стабилизатор — коммутатор» удалось разместить в выемке бензобака, туда же в дальнейшем предполагаем перенести и катушку зажигания. Новый генератор переменного тока, обладающий увеличенной (45 Вт) мощностью, позволил установить более сильный звуковой сигнал, а также задний фонарь со стоп-сигналом. Эти меры, служащие безопасности движения, дополнены установкой световозвращателей на кронштейнах фары. Максимальная скорость, также в целях безопасности, ограничена 40 км/ч. Для этого увеличено с 2,5 до 2,85 передаточное число задней передачи и несколько изменена система выпуска. В Латвийской ССР мокик носил имя «Usma», в честь расположенного в Латвии красивого озера, продолжив традицию географических названий, начатую «Ригой» и «Гауей». Двигатель Š-62: Число цилиндров — 1; диаметр цилиндра — З8 мм; ход поршня — 44 мм; рабочий объем — 49,8 см3; степень сжатия — 7,7-8,5. Топливо — бензин А-72 или А-76 в смеси (25:1) с маслом. Мощность — не менее 2,0 л.с./1,47 кВт при 5200 об/мин; крутящий момент — не менее 0,29 кгс-м/2,84 Н-м при 4200 об/мин. Масса — 14,8 кг. Ресурс до первого капитального ремонта — 15 000 км. Карбюратор К-60. Свеча зажигания А17В.

«Рига-22» Описание нового мопеда «Рига-22» «За рулем», 10/1981

«Рига-22» Заметка о мопеде «Голос Риги», 11/1981

Рубежи мотоциклостроения Рассказ о перспективах и планах отрасли «За рулем», 11/1982

С маркой «Вайрас» Описание нового двигателя Š-62 Шауляйского веломото, 01/1983

Семь бед на один мопед Критическая статья о проблемах в производстве мопедов «Известия», 05/1983

Запчасти — почтой Адреса баз и условия работы Роспосылторга и Главкоопкультторга «За рулем», 11/1986

Музей Мопедов примет в дар или купит в коллекцию мокик «Рига-22» («Usma») РМЗ-2.122, запчасти и документы от него.

Источник

Китайские мопеды

Одноплатформенные модели

Сегодняшние реалии таковы, что отечественных моделей уже и не встретишь на дорогах общего пользования.

Времена меняются, и ослабевшее знамя свободы из рук отечественных «Карпат» и «Верховин» подхватили китайские мопеды серий:

Альфа (Alfa);
Дельта (DELTA);
Дино (Dino);
Ирбис (Irbis);
Випер (VIPER);
Зип Стар (Zip Star);
Лидер (Leader);
Мустанг (Musstang);
Бриз (Briz);
Динго (Dingo);

и другие аналогичные модели, оснащенные всем необходимым для поездок. Это все «соплатформенники» Дельты, выпускаемые китайским производителем Chongqing Wonjan motorcycle и компаниями, купившими у него лицензию.

Справочно: Следует отметить, что китайская техника существенно потеснила продукцию отечественных мотопроизводителей на российском рынке. Это заметно не только в виде готовых изделий, но и всевозможных комплектующих. К примеру, Ковровский мотозавод отказался от собственного производства силовых агрегатов и устанавливает на свои модели мотор Lifan.

Схожесть конструкции

Примечательно, что электропроводка мопеда Дельта аналогична с другими моделями, что облегчает обслуживание и увеличивает популярность транспортных средств.

Видео в этой статье даст информацию относительно обслуживания схожих моделей. Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Ремонт мопеда Карпаты

Теперь займемся непосредственно ремонтов двигателя, если у вас полетели подшипники, коленвал или случилась какая-нибудь другая поломка, которая неизбежно требует «колоть» двигатель, не следует волноваться. А может вы уже это делали когда-то, но забыли. Запаситесь необходимыми инструментами, запасными частями и приступайте к разборке. Скажу сразу, процесс сборки вас озадачит намного больше, так как ломать — не строить.

Инструкция по обслуживанию и ремонту мопеда Карпаты в данном случае вам особо не поможет, а выпускаемая вместе с ним в то время — тем более.

Поэтому далее я выложу весь процесс сборки двигателя, вплоть до мелочей, каждый этап установки подшипника, прокладки и прочего отображен на новой фотографии. Весь процесс расположен строго последовательно. Итак, приступим к сборке:

Как видите, ничего сложного тут нет

Обратите внимание, что все болтовые соединения следует затягивать при определенных усилиях, важно не сорвать резьбу, но и недотянуть тоже плохо. Прокладки глушителя, указанные на фото, вырезаны из обычного картона и смазаны солидолом

карпаты

https://youtube.com/watch?v=37h5CTI3gtk

Модель оказалась не очень удачной. После практики на чешском мотозаводе JAWA в шестидесятые годы начался серийный выпуск первых мопедов в СССР – Рига-1. Мопеды Рига постоянно модернизировались. В фильме Приключения Электроника Сыроежкин рассекал именно на мопеде RIGA. Завод Саркана звайгзне активно функционировал до начала 90-х. Перестроечный кризис стал роковым для прославленного предприятия, вскоре рижские мопеды ссср перестали выпускаться, завод прекратил существование. Помимо моделей марки Рига, наибольшей популярностью в СССР пользовались модели Верховина и Дельта. Мопед Дельта СССР – это настоящая звезда восьмидесятых. Мопед Дельта комплектовался двумя видами двигателей: V-50 – ручное переключение передач, V-50M(V-501M) – ножное. Объем двигателя – 40-50 cm3.

Скорость – 50 км/ч. Мопед Дельта в СССР особенно любили за то, что он походил на чешский мотоцикл Ява (JAWA). В восьмидесятые годы каждый мальчишка мечтал иметь собственный мопед. Счастливые обладатели мопедов объединялись в группы, гоняли стаями по городским улицам, и проселочным дорогам. Не имевшие своей Дельты, или Верховины помогали владельцам мопеда в ремонте, усовершенствовании модели. Самый пик популярности на мопеды в СССР произошел в 1985 году. Начало лихих девяностых положило конец массовому увлечению мопедами. Советские ретро мопеды до сих пор интересуют любителей мототехники. На сайтах в интернете выкладываются большое количество разнообразных фото – мопеды СССР. Из двух-трех стареньких мопедов Дельта, собирают один полновесный рабочий ретро мопед. Некоторые советские мопеды восьмидесятых годов до сих пор на ходу без значительного ремонта.

Ныне под названием Дельта выпускаются мопеды китайского производства, но они не идут ни в какое сравнение с советскими ретро мопедами Дельта – в свое время созданными специально для российских дорог. Здравствуйте, уважаемые Байкпостовцы! Помогите, пожалуйта, определить неисправность двигателя V-501M мопеда Верховина-6 по видеозаписи ниже формулировка вопроса. У меня не хватает опыта и знаний в этом вопросе. Я уже 8-ой год как являюсь счастливым владельцем советского мопеда ЛМЗ-2. 158 Верховина-6 1977 г. в. с двигателем V-501M 2001 г. в. (ножное переключение передач). Несмотря на всю его прелесть, он, как и большинство совкотехники, к сожалению, недостаточно надежен. Поэтому, за время эксплуатации я его всего уже излазил вдоль и поперек.

И все его прихоти и капризы успешно удовлетворял. Мопед мной активно использовался на даче около 5 сезонов. В этом сезоне я перевез его в Москву с целью возобновления покатушек. Но в этом сезоне, потратив в общей сложности около месяца на ремонты, так и не смог нормально подубасить, из-за постоянных неполадок с двигателем. Общий пробег за этот сезон порядка 150 км на нескольких комплектах поршневых колец и др. (маленький, но очень веселый пробег =) ). Недавно я снял двигатель с рамы для выяснения причины нестабильности его работы. Осмотрев его, зафиксировал свои наблюдения, что описал ниже в задаче. Вопрос/Задача Есть Мопед ЛМЗ-2. 158 Верховина-6 1977 г. в. Двигатель V-501M 2001 г. в. Кривошипно-шатунный механизм. Проблема Поршневые кольца постоянно ломаются. И 100 км не ходят.

Пульсирующие вибрации (гул) на седле появляющиеся и увеличивающиеся с набором скорости (оборотов) от 20 км/ч, без потери мощности. Максимальная скорость при этом, около 60 км/ч. Но, чувство, что двигатель на ней работает вразнос. Сцепление новое. Маховик изначально имел небольшой люфт, до этих симптомов. Наблюдения Обнаружен люфт шатуна относительно коленвала около 10 мм на конце шатуна. И поперечный люфт самого коленвала относительно картера. На видео это отражено

Вопрос Находятся ли показанные люфты кривошипно-шатунного механизма в пределах допуска для данного двигателя? Может ли моя проблема быть с этим связана? Если нет, на что обратить внимание. В зависимости от этого, надеюсь, что я смогу понять, нужно ли перебирать движок заново и что учесть при его сборке. Благодарю за проявленное внимание!

Благодарю за проявленное внимание!

Технические характеристики

Какие технические параметры имеет мопед «Карпаты»? Характеристика основных узлов представлена ниже:

Вес полный — 55 кг.
Нагрузка максимальная — 100 кг.
База — 1,2 м.
Длина/высота/ширина — 1,8/1,1/0,7 м.
Клиренс — 10 см.
Максимальный скоростной порог по паспорту — до 45 км/ч.
Расход горючего на сотню — 2,1 л.
Тип рамы — конструкция на сварке трубчатого образца.
Фронтальный блок подвески — вилка-телескоп, пружинные амортизаторы.
Подвеска сзади — амортизационные пружины с маятником.
Общая тормозная дистанция при 30 км/ч — 7,6 м.
Категории шин — 2,50-16 или 2,75-16 дюймов.
Силовой агрегат — карбюратор V-50, два такта, воздушное охлаждение.
Объем — 49,9 куб. см.
Размер цилиндра — 3,8 см.
Поршневой ход — 4,4 см.
Показатели степени сжатия — от 7 до 8,5.
Мощность мотора — 1,5 л. с.
Крутящий момент по максимуму — 5200 об/мин.
КПП — две ступени, ручная или аналогичная с ножным переключением.
