Ford Fiesta, Ford Fusion. Реле и предохранители

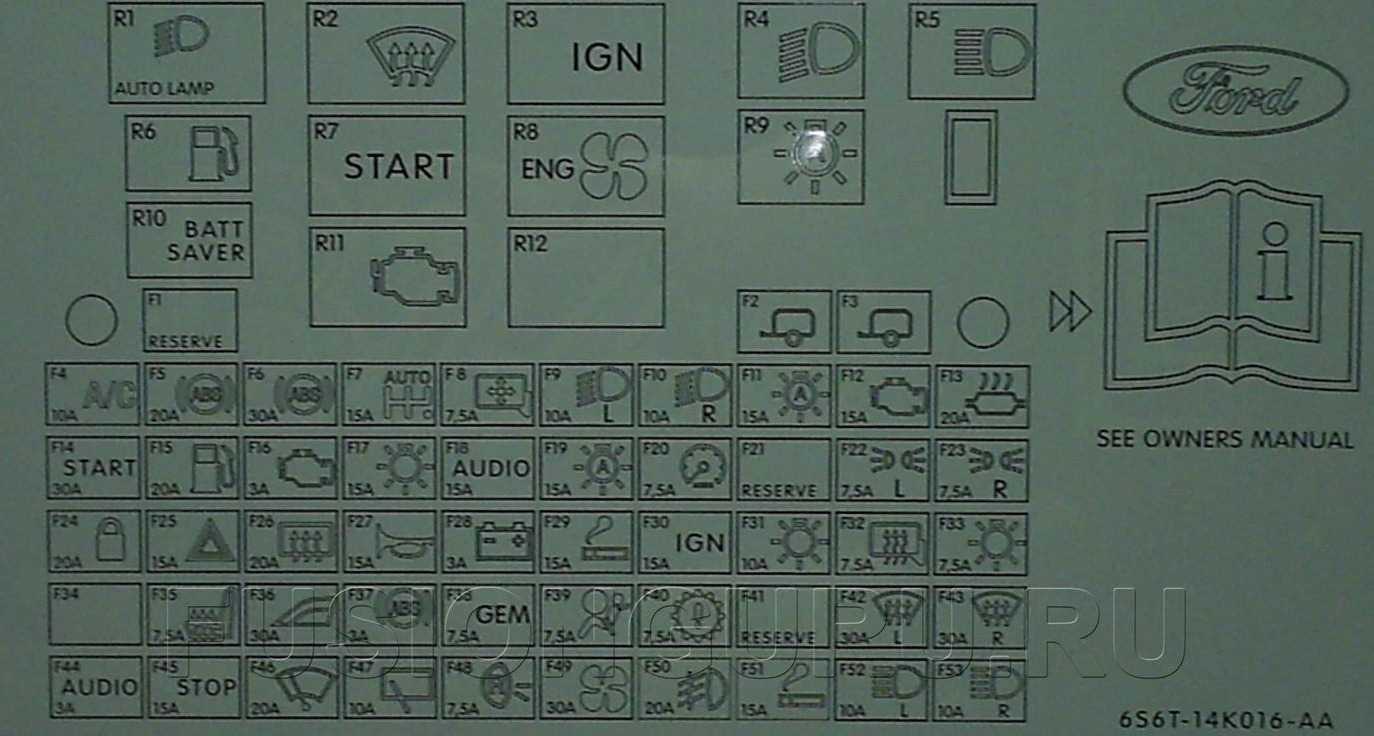

Блок предохранителей Ford Fiesta и Ford FusionОсновные предохранители и реле установлены в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком).Для доступа к предохранителям откройте вещевой ящик и выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.F1 — Резерв

F2 —- Прицеп

F3 — Прицеп

F4 (10 А) Красный Система отопления (кондиционирования) и вентиляции салона

F5 (20 А) Желтый Антиблокировочная система (ABS)

F6 (30 А) Зеленый Антиблокировочная система (ABS)

F7 (15 А) Синий Коробка передач Durashift EST

F8 (7,5 А) Коричневый Электропривод наружных зеркал заднего вида

F9 (10 А) Красный Левая фара ближнего света

F10 (10 А) Красный Правая фара ближнего света

F11 (15 А) Синий Освещение при движении в светлое время суток

F12 (15 А) Синий Цепь питания системы впрыска, ЭБУ системы впрыска

F13 (20 А) Желтый Система управления двигателем (дизель)

F14 (30 А) Зеленый Стартер

F15 (20 А) Желтый Топливный насос

F16 (3 А) Фиолетовый Цепь питания реле системы впрыска, ЭБУ системы впрыска

F17 (15 А) Синий Переключатель приборов наружного освещения

F18 (15 А) Синий Автомагнитола

F19 (15 А) Синий Освещение при движении в светлое время суток

F20 (7,5 А) Коричневый Панель приборов, таймер отключения, фонарь освещения номерного знака

F21 — Резерв

F22 (7,5 А) Коричневый Габаритный свет левого борта

F23 (7,5 А) Коричневый Габаритный свет правого борта

F24 (20 А) Желтый Центральный замок и звуковой сигнал охранной сигнализации

F25 (15 А) Синий Аварийная световая сигнализация

F26 (20 А) Желтый Электрообогрев заднего стекла двери задка

F27 (15 А) Синий Звуковой сигнал

F28 (3 А) Фиолетовый Аккумулятор, стартер

F29 (15 А) Синий Прикуриватель

F30 (15 А) Синий Система зажигания

F31 (10 А) Красный Переключатель приборов наружного освещения

F32 (7,5 А) Коричневый Электрообогрев наружных зеркал заднего вида

F33 (7,5 А) Коричневый Переключатель

F34 — Резерв

F35 (7,5 А) Коричневый Подогрев передних сидений

F36 (30 А) Зеленый Стеклоподъемники

F37 (3 А) Фиолетовый Антиблокировочная система (ABS)

F38 (7,5 А) Коричневый Электронный блок общего назначения

F39 (7,5 А) Коричневый Подушки безопасности

F40 (7,5 А) Коричневый Автоматическая коробка передач

F41 — Резерв

F42 (30 А) Зеленый Обогрев ветрового стекла

F43 (30 А) Зеленый Обогрев ветрового стекла

F44 (3 А) Фиолетовый Автомагнитола

F45 (15 А) Синий Стоп-сигналы

F46 (20 А) Желтый Стеклоочиститель и омыватель ветрового стекла

F47 (10 А) Красный Стеклоочиститель стекла двери задка

F48 (7,5 А) Коричневый Фонарь заднего хода

F49 (30 А) Зеленый Электродвигатель отопителя

F50 (20 А) Желтый Противотуманные фонари

F51 (15 А) Синий Предохранитель дополнительного прикуривателя ford fusion, ford fiesta

F52 (10 А) Красный Левая фара дальнего света

F53 (10 А) Красный Правая фара дальнего света

Обозначение реле.

R1 40 Электропривод складывания наружных зеркал

R2 40 Обогрев ветрового стекла

R3 70 Система зажигания

R4 20 Фары ближнего света

R5 20 Фары дальнего света

R6 20 Топливный насос

R7 40 Стартер

R8 40 Электровентилятор отопителя

R9 20 Освещение при движении в светлое время суток

R10 20 Зарядка аккумуляторной батареи

R11 40 Система впрыска, ЭБУ системы впрыска

R12 — Резерв

Предохранители и реле в подкапотном пространстве. Цифра 6 — монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

FA 30 Дополнительный отопитель

FB 60 Роботизированная коробка передач

FC 60 Предпусковой подогрев (дизель)

FD 40 Система кондиционирования

FE 60 Наружное освещение

FF 60 Резерв

FG 60 Системы управления двигателем и питания

FH 60 Стеклоподъемники

Обозначение реле в моторном отсеке ford fiesta, ford fusion

R1 Цепь отключения муфты компрессора кондиционера при полном открытии дроссельной заслонки

R2 Вентилятор системы охлаждения двигателя (высокая скорость)

R3 Дополнительный отопитель

R4 Дополнительный отопитель

Расположение и схема

Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.

Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.

Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.

Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.

Расположение и схема

Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.

Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.

Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.

Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.

Предохранители и реле в салоне Фольксваген Поло седан

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

Обозначение предохранителей с крышки блока

Описание

1	Бронировать
2	10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан
3	5 / 7.5A Реле топливного насоса, блок управления двигателем
4	7.5A Переключатели на рулевом колесе
5	Бронировать
6	5А Блок управления приборной панелью
7	5 / 15A Регулятор направления светового луча, освещение номерного знака
восемь	Форсунки 10А или резерв
девять	Блок управления ABS 5 / 7.5A, переключатель ASR / ESP
10	5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания
одиннадцать	5A Регулятор направления светового пучка, мотор-редукторы в блоках фар
12	5A Джойстик регулировки зеркал заднего вида
13	15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП
14	Блок управления подушками безопасности 5 / 10A
15	5A Нагревательные элементы форсунки омывателя ветрового стекла
16	Блок управления парктроником 5 / 10А
17	10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива
18	5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре
19	5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера
ветры	5 / 10A Блок управления в комбинации приборов, подрулевые переключатели
21 год	10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения
22	Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания
23	7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим)
24	5А Блок управления силовым агрегатом, резисторы для наружных зеркал
25	5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем
26 год	7.5 / 10A Блок управления гидроусилителем руля
27	5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре
28 год	Лямбда-зонд 10А
29	Катушки зажигания 20А
тридцать	Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов
31 год	Форсунка цилиндра 10А
32	10А Топливный насос, 30А Блок управления двигателем
33	5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора
34	7.5A Правый блок — фара (дальний свет) 20A Дальний свет
35 год	10А Блок управления двигателем
36	10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе
37	25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья
38	7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП
39	10 / 15A Правая фара (ближний свет)
40	30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя
41 год	Электродвигатель заднего стеклоочистителя 15А стакан
42	Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan
43 год	15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы
44 год	Ультразвуковой датчик кражи 15А, противоугонная сирена
45	15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы
46	20 / 30A Блок управления блоком питания (звуковой сигнал)
47	20 / 30A Электроагрегат (электродвигатель стеклоочистителя)
48	25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака
49	5 / 15A Фонарь заднего хода
50	25 / 30A Блок управления двери водителя
51	25 / 30A Блок управления дверью переднего пассажира
52	30A Блок управления задней левой дверью, Блок управления задней правой дверью
53	30А Обогрев заднего стекла
54	15A Противотуманная фара
55	Катушки зажигания 15А
56	Реле обогрева лобового стекла 40А
57 год	5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре
58	5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре
59	10 / 15А Левый замок — фара (ближний свет)
60	Дневные ходовые огни 15А

Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.

Выбирать предохранитель следует правильно

Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такого «защитника» следует крайне скрупулезно

Пользуясь тем, что при покупке одного-двух «копеечных» защитных устройств, основная часть автовладельцев не обращают внимание на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества

Конечно, на вид определить качественный товар от «мусора» очень сложно. Для проверки можно использовать следующий метод. Необходимо подключить один из купленных предохранителей накоротко к аккумулятору. О качественном изделии будет свидетельствовать его быстрое перегорание. Если же он начинает греться и оплавляться, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не будет размыкаться, что может обернуться как выходом из стоя электроники, так и пожаром.

К столь же печальным последствиям может привести и другая крайность, к которой часто прибегают владельцы автомобилей – использование жучков. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной в качестве его замены. Такие «самоделки» пропускают ток любой величины, поскольку перегореть не могут, что и приводит к печальным последствиям, особенно для автомобилей иностранного производства.

Ford Fusion › Logbook › Предохранители и с чем их едят…

Столкнулся я тут с такой проблемкой. Включаю я значит зарядку для навигатора в гнездо прикуривателя, и и не пойму почему не заряжается, вынимаю зарядку… а у нее крепеж какой-то отлетел. Вытащил я этот крепеж, собрал обратно. Втыкаю в прикуриватель — опять никакой реакции. Думал зарядка сдохла — печаль…

Вчера решил пропылесосить салон, подключаю пылесос и ни какой реакции. Пробую этот же пылесос запитать от отцовской машины — работает. Делаю вывод: прикуриватель отбросил копытца.

Звонил сервис форда, сказали, что скорее всего сгорел предохранитель. Записаться к ним на замену этих предохранителей не удалось.

Полистал документацию на авто, нашел где какой предохранитель мне нужен, если не ошибаюсь, то нужен синий F29 на 15 ампер.

Но не понятно как определить, сгорел ли старый? и нужно ли отсоединять клеммы аккумулятора перед заменой предохранителей?Гугл не дал конкретной информации.

Может кому пригодится сайт: www.fusionguru.ru/faq.php?cat_id=6там почерпнул информацию.

Где предохранитель габаритных огней на Форд Фиеста?

.Мы будем сейчас попробуйте найти предохранитель для габаритных огней в вашем Ford Fiesta. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые регулируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель для габаритных огней вашего Ford Fiesta.

Замена внутреннего предохранителя габаритных огней вашего Ford Fiesta

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Ford Fiesta. Для этого вам придется иди к блоку предохранителей твоей машины . Если вы не можете найти его, знайте, что он находится рядом с вашим рулевым колесом, вы определите его точное положение, следуя инструкциям вашего Ford Fiesta.

Прочтите руководство на крышке блока предохранителей, чтобы найдите предохранитель стояночного света вашего Ford Fiesta , его следует упомянуть под названием «Парковочные огни» .

Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити накала.
Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последнему разделу этой страницы содержимого и проверьте источник питания ваших габаритных огней. В качестве последнего средства вы можете отнести машину к своему технику, чтобы он поближе познакомился с причиной вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Замена реле предохранителя стояночного света вашего Ford Fiesta

Наконец, теперь мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Ford Fiesta, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника на предмет положения реле стояночного света или инструкции по эксплуатации, если вы не можете его найти.
• Поменяйте местами реле с другим реле, чтобы проверить габаритные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель ночного света вашей машины , если вы ищете других предохранители, такие как предохранитель стартера на Ford Fiesta, или предохранитель автомобильного радиоприемника, не стесняйтесь обращаться к нашим статьям, посвященным этим предохранителям.

Чтобы найти больше советов по Ford Fiesta, взгляните на Ford Fiesta категория.

Как поменять + видео замены на Форд Фокус

Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

• Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
• Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
• Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Распиновка предохранителей на Форде Фиеста

Посмотреть на распиновку плавких вставок на Ford Fiesta MK5 можно в таблицах:

Распиновка блока в моторном отсеке.Распиновка в салоне.Распиновка реле.

Предохранитель прикуривателя

Частой причиной выхода из строя перемычки, отвечающей за защиту прикуривателя, становится подключение дополнительного оборудования, мощность которого превышает номинал вставки.

Кроме того, она может перегореть и при других обстоятельствах:

• от короткого замыкания из-за нарушенной изоляции проводов или конденсата в блоке;
• при повышении напряжения в бортовой сети;
• из-за отсутствия или окисления контактов;
• при нарушении регламента ремонта;
• из-за несвоевременной замены неисправного оборудования;
• при использовании восстановленных или бракованных предохранителей.

Чтобы заменить перегоревшую плавкую вставку, нужно выполнить следующие действия:

1. Припарковать машину на ровной площадке.
2. Заглушить двигатель.
3. Включить стояночный тормоз.
4. Подложить под колеса противооткатные буксы.
5. Обесточить электрооборудование.
6. Вытащить ключ из замка зажигания.
7. Откинуть провода от клемм аккумулятора.
8. Открыть салонный модуль.
9. Найти по схеме гнездо № 29.
10. Отключить от розетки подсоединенные приборы.
11. Вытащить предохранитель диэлектрическими щипцами.
12. Убедиться в его неисправности визуально или с помощью мультиметра.
13. Поставить новый номиналом 15 А.
14. Завести мотор.
15. Проверить работоспособность разъема.
16. Установить на место бардачок.

Предохранитель бензонасоса

Плавкая вставка, защищающая топливный насос, находится в гнезде № 15 в блоке за перчаточным ящиком. Ее номинал – 15 А. Порядок проверки и замены такой же, какой описан ранее.

10.3.1. Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за вещевым ящиком и в подкапотном пространстве с левой стороны возле аккумуляторной батареи.

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.Таблица 10.1 Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиляТаблица 10.2 Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля

Кроме того, предохранители и реле расположены в монтажном блоке, установленном в подкапотном пространстве. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.Таблица 10.3 Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространствеТаблица 10.4 Назначение реле в монтажном блоке, расположенном в подкапотном пространстве

ПримечаниеНа задней части вещевого ящика нанесена схема расположения предохранителей и реле.

Для получения доступа к монтажному блоку, расположенному в салоне автомобиля, выполните следующее.

1. Откройте вещевой ящик…	2. …отжав пальцами стенки и выведя с обеих сторон ограничители хода, откиньте вещевой ящик.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПредупреждениеНе заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

4. Извлеките заменяемый предохранитель с помощью пинцета.
5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.
7. Установите детали в порядке, обратном снятию.

Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве, выполните следующее.
Вам потребуются: ключ «на 8», отвертка с плоским лезвием.
1. Снимите прижимную планку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).

2. Отожмите отверткой фиксатор…	3. …и снимите крышку блока предохранителей.

4. Отверните две гайки крепления…	5. …и снимите предохранитель.

Примечание Для наглядности аккумуляторная полка снята.

6. Установите новый предохранитель в порядке, обратном снятию.

Также в подкапотном пространстве расположен блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите два фиксатора, расположенные по бокам крышки…	3. …и снимите крышку.

4. Извлеките неисправное реле.
5. Установите новое реле и снятую крышку в порядке, обратном снятию.

Монтажный блок под торпедой: замена предохранителей

Обозначение предохранителей в салоне Ford Fiesta/Fusion

Номер предохранителя (сила тока)	Цвет	Защищаемая цепь
F1	—	Резерв
F2	—	Прицеп
F3	—	Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый	Антиблокировочная система (ABS)
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий	Освещение при движении в светлое время суток
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий	Переключатель приборов наружного освещения
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
F21	—	Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (3 А)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
F34	—	Резерв
F35 (7,5 А)	Коричневый	Подогрев передних сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
F41	—	Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель и омыватель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	предохранитель прикуривателя ford fusion, ford fiesta
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Обозначение реле в салоне Ford Fiesta/Fusion

Номер реле	Номинальная сила тока, А	Защищаемая цепь
R1	40	Электропривод складывания наружных зеркал
R2	40	Обогрев ветрового стекла
R3	70	Система зажигания
R4	20	Фары ближнего света
R5	20	Фары дальнего света
R6	20	Топливный насос
R7	40	Стартер
R8	40	Электровентилятор отопителя
R9	20	Освещение при движении в светлое время суток
R10	20	Зарядка аккумуляторной батареи
R11	40	Система впрыска, ЭБУ системы впрыска
R12	—	Резерв

Многие люди, малознакомые с устройством автомобиля в целом, весьма неуверенно справляются с поиском и заменой предохранителей. Чтобы избежать проблем, рекомендуем следовать советам, приведенным ниже:

1. Первым делом откройте бардачок и освободите его от содержимого.
2. Далее сожмите его стенки и достаньте из приборной панели.
3. Аккурат за крышкой расположены сами предохранители. Рекомендуем вам перед тем, как начать проводить замену, изучить причину поломки или перегорания. Не помешает руководствоваться схемой расположения, чтобы не перепутать элементы.
4. Настоятельно не рекомендуется использовать проволоку или другие аналогичные самопальные запчасти вместо заводских плавких предохранителей. Это способно испортить как отдельно взятые элементы электрики, так и весь монтажный блок в целом.
5. На задней части ящика есть схема, в которой четко обозначено, как добраться до деталей и выполнить замену. Действуйте согласно рекомендациям, и вы нивелируете риск возгорания или поломки.
6. Возле коробки расположен пинцет, с помощью которого можно легко и удобно достать предохранители.
7. Оцените на глаз, в каком состоянии находится перемычка. Даже не специалист заметит, если что-то случится с прозрачным пластиком. И непременно помните, что заменить нужно на деталь такой же маркировки и номинала мощности.
8. Чтобы достать реле, нужно раскачать его из стороны в сторону с минимальными усилиями. Будьте осторожны, чтобы не повредить конструкцию.

Осталось только поставить деталь и собрать обратно бардачок по обратному алгоритму.

Как определить сгоревший предохранитель

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

Где находятся предохранители и реле.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

Точки подключения автосигнализации на Ford Fiesta 2020

Замок зажигания: 12в — зеленый/красный Зажигание — коричневый/желтый Асс — фиолетовый/зеленый Стартер — синий/белый Обход штатного иммобилайзера — мотаем на замок.

BCM за бардачком (для удобства открутить и опустить). Серый малый разъем (все наши провода черные): Кнопка открывашки багажника (-) — pin 6 Концевики — pin 19, 20, 21, 22, 23 Центральный замок в простой комплектации: pin 8 открыть — подать массу, закрыть — разорвать. Если есть штатка, то управляем еще и личинкой двери. При открытии подать массу на pin 9 и pin 8 ( развязав диодами). При закрытии массу на пин10 и пин8 разорвать.
