Расположение блоков в салоне Toyota Yaris Verso (1999-2005)
Левый руль
- Реле передних противотуманных фар
- Реле обогревателя
- Реле заднего фонаря
- Блок предохранителей
- Беспроводной приемник управления дверным замком
- Реле активного света
- Реле дневных ходовых огней
- Реле управления дверным замком
- Усилитель кондиционера
- Усилитель PTC
- ЭБУ двигателя/ECT (A/T) или ECU двигателя (M/T)
- Центральный узел датчика подушки безопасности
- Усилитель транспондерного ключа
Правый руль
- Блок предохранителей
- Реле передних противотуманных фар
- Центральный узел датчика подушки безопасности
- ЭБУ двигателя/ECT (A/T) или ECU двигателя (M/T)
- Усилитель кондиционера
- Реле управления дверным замком
- Реле активного света
- Беспроводной приемник управления дверным замком
- Усилитель транспондерного ключа

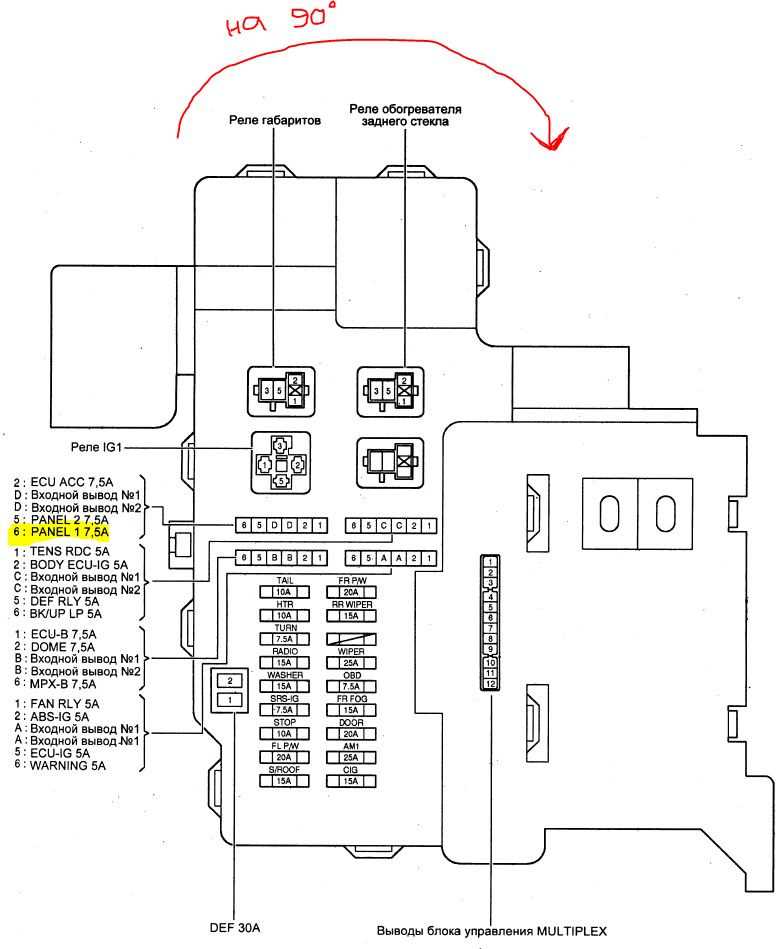

Блок предохранителей салона Yaris Verso (1999-2005)
Панель предохранителей находится за крышкой на приборной панели со стороны водителя.
| № | (А) | Назначение | |
|---|---|---|---|
| 1 | 10 | ABS, кондиционер, фонарь заднего хода, зарядка, комбинированный счетчик, управление дверным замком, двойная блокировка, ECT, управление двигателем, фары (с дневными ходовыми огнями), зуммер светового напоминания, люк в крыше, электрические стеклоподъемники, блокировка переключения передач, поворот Сигнальная / аварийная сигнальная лампа, двухсторонний нагреватель потока, беспроводное управление дверным замком | |
| 2 | 10 | Обогрев заднего стекла/обогрев зеркал | |
| 20 | Обогрев заднего стекла/обогрев зеркал | ||
| 3 | 25 | Двойной замок, беспроводное управление дверным замком | |
| 4 | 7.5 | Передние противотуманные фары, фары, регулятор уровня луча фар, зуммер напоминания о свете, задние противотуманные фары, задний фонарь / освещение | |
| 5 | — | Не используется | |
| 6 | 20 | Передний стеклоочиститель/омыватель, Задний стеклоочиститель/омыватель, Управление дверным замком | |
| 7 | 7.5 | Фара, задний противотуманный фонарь | |
| 8 | 15 | Передняя противотуманная фара | |
| 9 | 15 | Прикуриватель, часы, комбинированный счетчик, зуммер светового напоминания, мультидисплей, розетка, радио / плеер, зеркало с дистанционным управлением | |
| 10 | 7.5 | ABS, внутреннее освещение, мультидисплей, нагреватель PTC, вентилятор радиатора / вентилятор конденсатора, SRS, двухсторонний нагреватель | |
| 11 | 7.5 | Бортовая система диагностики | |
| 12 | 10 | Сигнал поворота / сигнальная лампа опасности | |
| 13 | 7.5 | Кондиционер, Обогреватель двухстороннего потока | |
| 14 | 10 | Подогрев сиденья | |
| 15 | — | Не используется | |
| 16 | 10 | ECT, управление двигателем, блокировка переключения передач, стоп-сигнал | |
| 17 | 50 | Предохранители «ACC», «GAUGE», «DEF» («DEF RLY»), «S-HTR», «WIPER», / «ECU-IG» | |
| 18 | 30 | Люк в крыше, электрические стеклоподъемники | |
| 19 | 40 | Кондиционер, Обогреватель двухстороннего потока | |
| 20 | 30 | Обогрев заднего стекла/обогрев зеркал | |
| R1 | Обогреватель | ||
| R2 | мигалка | ||
| R3 | Власть | ||
| R4 | Реле размыкания цепи (C/OPN) |
- SW управления люком/реле управления люком.
Предохранители и реле Toyota Tercel (L50; 1994-1999)
Автор redactor3 На чтение 4 мин. Просмотров 243 Опубликовано 15.08.2020
В данной статье мы рассматриваем Toyota Tercel (L50) пятого поколения, выпускавшуюся с 1994 по 1999 год. Здесь вы найдете схемы предохранителей Toyota Tercel 1994, 1995, 1996, 1997, 1998 и 1999 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).

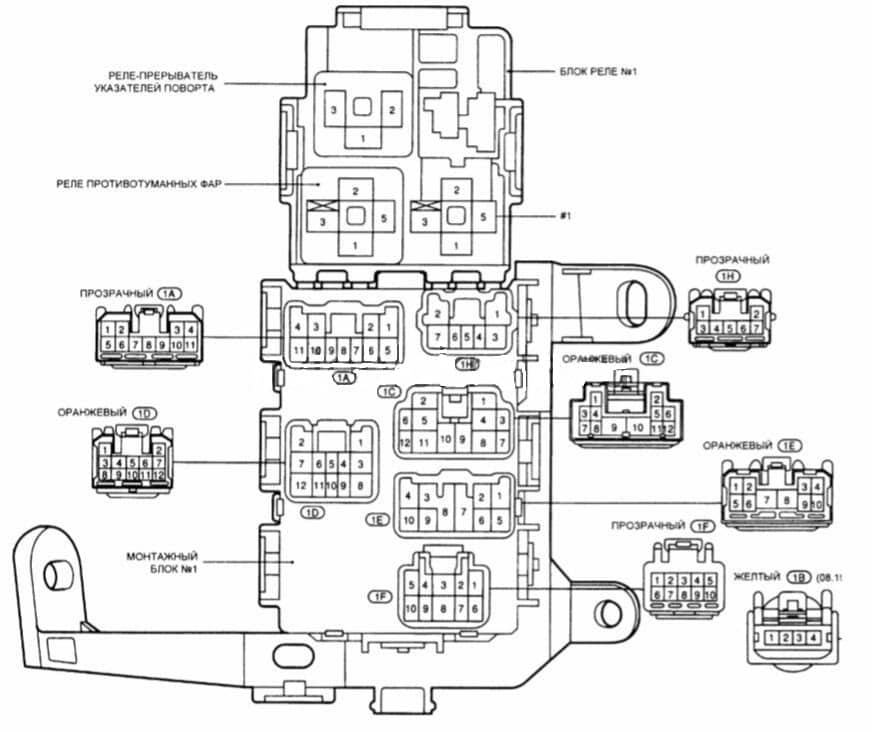

Блок предохранителей в салоне
Он расположен за крышкой слева и под рулевым колесом. Также есть один предохранитель в правом боковом креплении, и для доступа к нему необходимо снять панель под рулевым колесом.

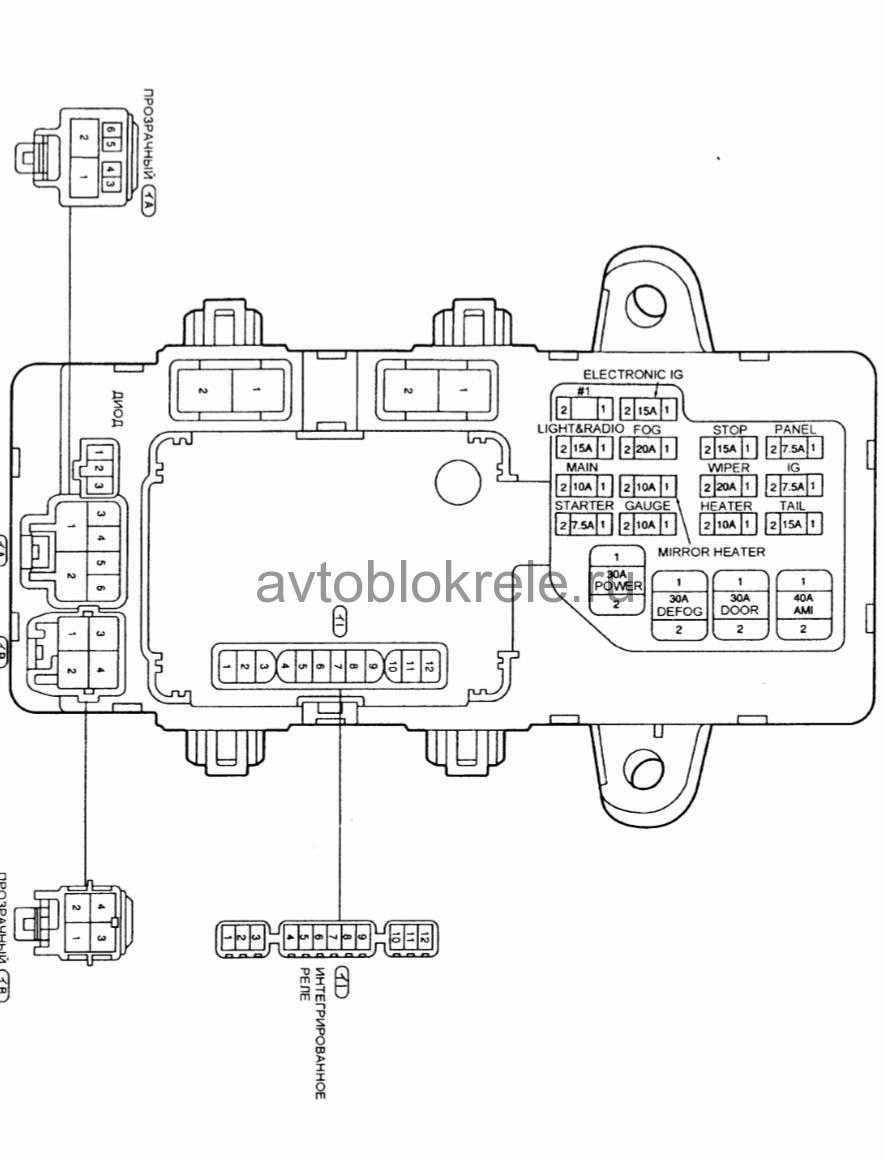

Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | название | ампер | Описание |
|---|---|---|---|
| 14 | СТОП | 10А | Стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач |
| 15 | A / C | 10А | Кондиционер |
| 16 | ХВОСТИК | 15А | Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогрев заднего стекла, автомобильная аудиосистема, прикуриватель, часы |
| 17 | ДАТЧИК | 10А | Манометр и измерители, индикатор напоминания об обслуживании (кроме индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп выпуска, открытой двери и системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники |
| 18 | ПЕРЕМЕНА | 7.5A | 1995-1997: Указатели поворота, аварийные мигалки;1998-1999: Указатели поворота. |
| 19 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20А | Дворники и омыватель лобового стекла |
| 20 | ECU-IG | 5A | 1995-1997: Антиблокировочная тормозная система, кондиционер;1998-1999: Антиблокировочная тормозная система, система кондиционирования воздуха, система управления блокировкой переключения передач, система дневных ходовых огней. |
| 21 | CIG & RADIO | 15А | Прикуриватель, автомобильная аудиосистема, часы, система защиты от кражи, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 22 | IGN | 5A | Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 23 | SRS или ECU-B | 5A | Сигнальная лампа подушки безопасности SRS |
| 29 | DEF | 30А | Обогрев заднего стекла |
| 30 | PWR | 30А | Электрические стеклоподъемники, система блокировки дверей с электроприводом |

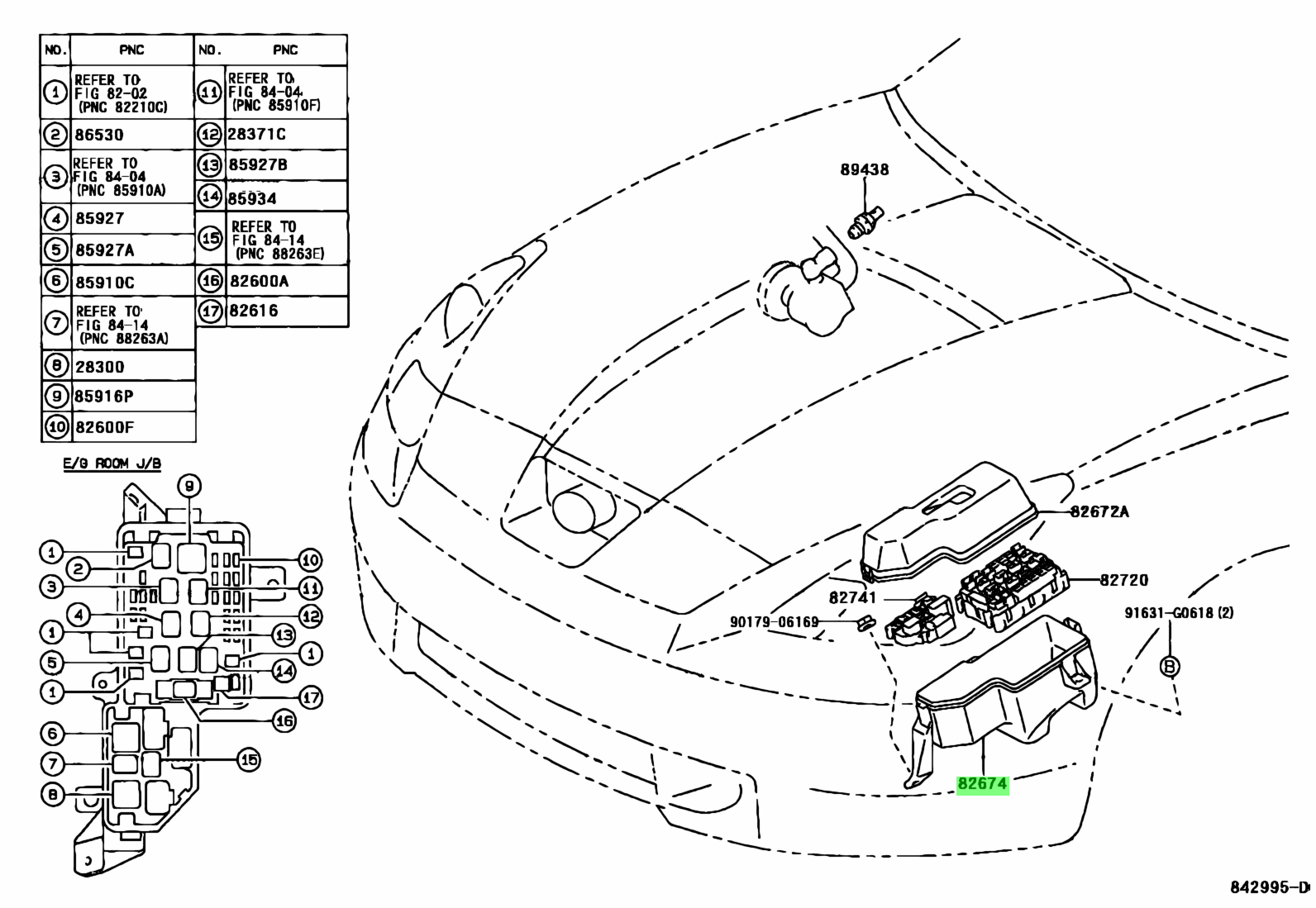

Рядом с аккумулятором есть два-три блока предохранителей.

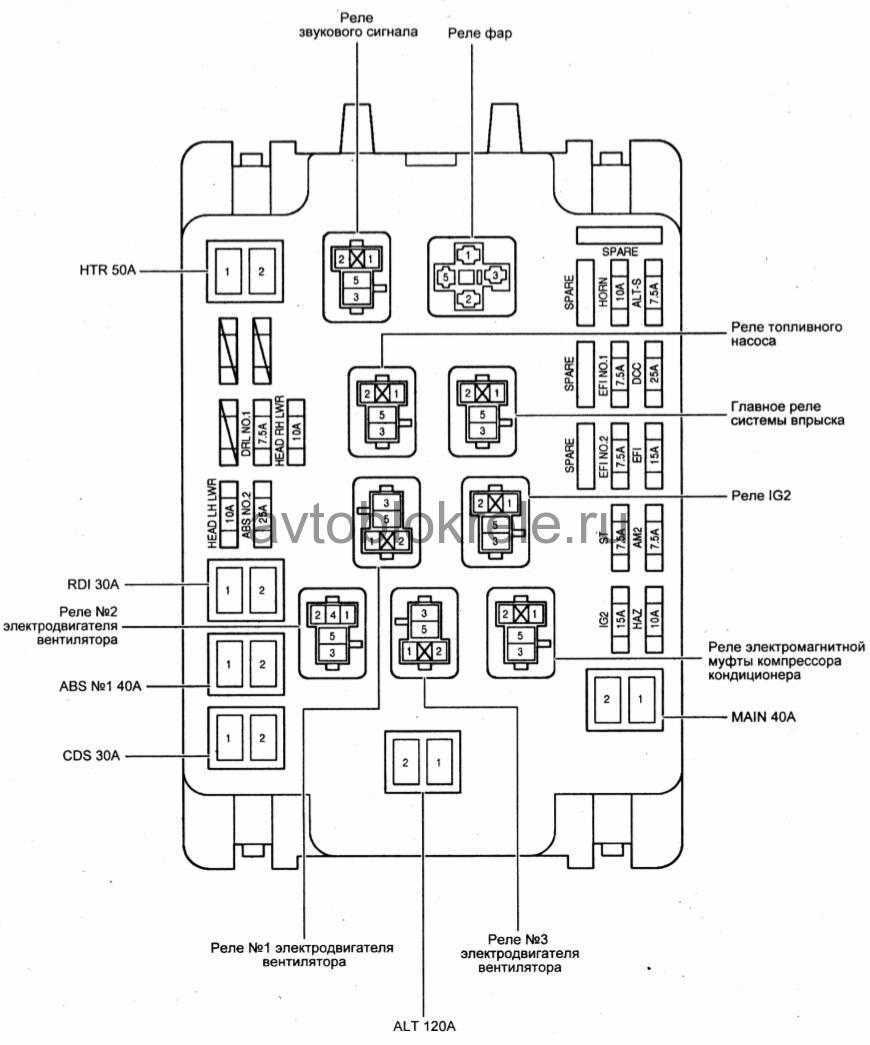

Схема блока предохранителей

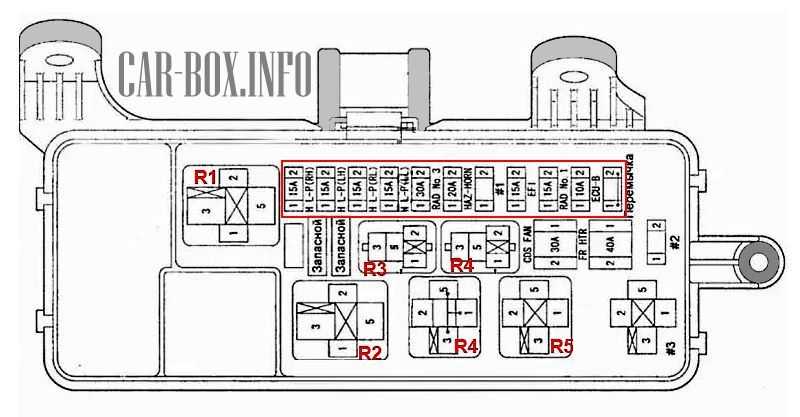

Назначение предохранителей в моторном отсеке
| № | название | ампер | Описание |
|---|---|---|---|
| 1 | ГОЛОВКА (ЛЕВАЯ) | 10А | Без ДХО: Левая фара |
| 1 | DRL | 5A | С ДХО: система дневных ходовых огней |
| 2 | ГОЛОВКА (ПРАВ.) | 10А | С ДХО: не используется;Без ДХО: Правая фара |
| 3 | AM2 | 15А | Система зажигания, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система стартера |
| 4 | ХАЗ-HORN | 15А | 1995-1997: Звуковые сигналы, указатели поворота, аварийные сигналы, противоугонная система;1998-1999: Звуковые сигналы, аварийная сигнализация, система защиты от кражи. |
| 5 | EFI | 15А | 1995-1997: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха;1998–1999: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива. |
| 6 | DOME | 10А | Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней |
| 7 | OBD-II | 7.5A | Бортовая система диагностики |
| 8 | ALT-S | 5A | Система зарядки |
| 10 | HEAD_ (RH-LWR) | 10А | С ДХО: Правая фара (ближний свет) |
| 11 | HEAD_ (ЛГ-LWR) | 10А | С ДХО: Левая фара (ближний свет) |
| 12 | HEAD_ (RH-УПР) | 10А | С ДХО: Правая фара (дальний свет) |
| 13 | HEAD_ (ЛГ-УПР) | 10А | С ДХО: Левая фара (дальний свет) |
| 24 | CDS FAN | 30А | Электрические вентиляторы охлаждения |
| 25 | РАД ВЕНТИЛЯТОР | 30А | Электрические вентиляторы охлаждения |
| 26 | ОБОГРЕВАТЕЛЬ | 40А | Система кондиционирования, предохранители «A / C» |
| 27 | ЗАТЕМНИТЕЛЬ | 30А | С ДХО: предохранители «ГОЛОВКА (RH-LWR)», «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВ. |
| 28 | ОСНОВНОЙ | 30А | Стартерная система |
| 31 | ABS | 60А | Антиблокировочная тормозная система |
| 32 | AM1 | 50А | Предохранители «DEF», «WIPER», «GAUGE», «ECU-IG», «TURN», «IGN», «PWR» и «CIG & RADIO» |
| 33 | ALT | 100A | «ABS», «STOP», «TAIL», «ECU-B» или «SRS», «DEF», «AM1», «WIPER», «GAUGE», «ECU-IG», «TURN», «PWR» «и» CIG & RADIO «предохранители |
Предохранители и реле Рено Логан 2 (с 2014 года)
ПодробностиРодительская категория: Устройство и ремонт Рено Логан
Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.
Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.
Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.
Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке
Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.
Перед вами предстанет примерно следующая картина.
Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.
| Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице |
| Таблица: Цепи, защищаемые плавкими предохранителями |
| Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков. |
1-й вариант расположения предохранителей в моторном отсеке
| 10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть) |
| 10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть) |
таблица 10.2
2-й вариант расположения
Реле:
Замена предохранителей
№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем
Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)
Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…
Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.
| F1 | 30 | электростеклоподъемники передние |
| F2 | 10 | дальний свет левая фара |
| F3 | 10 | дальний свет правая фара |
| F4 | 10 | ближний свет левая фара |
| F5 | 10 | дальний свет правая фара |
| F6 | 5 | задние габариты, подсветка номера, подсветка |
| F7 | 5 | передние габариты |
| F8 | 30 | электростеклоподъемники задние |
| F9 | 7.5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | 20 | центральный замок |
| F12 | 3 | ABS/ESP |
| F13 | 10 | освещение салона, климатическая установка |
| F14 | 5 | датчик угла поворота руля |
| F15 | 15 | стеклоомыватель, парковочный радар, фонарь заднего хода |
| F16 | 5 | аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7.5 | ДХО |
| F18 | 7.5 | стоп сигнал |
| F19 | 5 | система управления |
| F20 | 5 | подушки безопасности |
| F21 | — | резерв |
| F22 | 5 | резерв |
| F23 | — | резерв |
| F24 | 15 | указатель поворота |
| F25 | 10 | противоугонная система |
| F26 | 15 | блок управления электрооборудованием |
| F27 | 20 | подрулевые выключатели (вход на ближний свет) |
| F28 | — | резерв |
| F29 | 25 | подрулевые выключатели (вход на дальний свет) |
| F30 | — | резерв |
| F31 | 10 | щиток приборов |
| F32 | 7,5 | аудиосистема |
| F33 | 15 | прикуриватель |
| F34 | 15 | диагностический разъем |
| F35 | 5 | обогрев наружных зеркал |
| F36 | 5 | привод зеркал |
| F37 | 30 | стартер |
| F38 | 30 | стеклоочиститель |
| F39 | 40 | кондиционер |
| R1 | 35 | реле кондиционера |
| R2 | 35 | реле заднего обогрева стекла |
Блок под капотом
Под капотом авто находятся 2 блока с предохранителями. Основной монтажный блок с предохранителями и реле расположен рядом с передней правой стойкой амортизатора, под защитной крышкой отсека монтажного блока.
Для доступа необходимо:
- Выкрутить винты-фиксаторы крепления крышки отсека монтажного блока (их должно быть 5)
- Надавите на середину (сердечник) отдельного фиксатора и достаньте его из паза/отверстия.
- Далее небольшим усилием отсоедините фиксатор резинового уплотнителя воздухопритока от крышки отсека монтажного блока.
- После этого можно снять защитную крышку самого блока с предохранителями и реле нажав на фиксатор в торце блока.

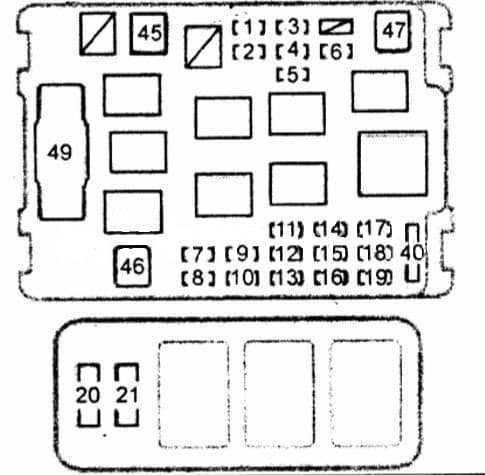

Фото блока предохранителей и реле под капотом Чери Тигго Т11 и Т11 ФЛСхема блока предохранителей и реле под капотом Chery Tiggo T11 и T11 FL
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| F1 | 10 А | Ближний свет — левая фара |
| F2 | 10 А | Ближний свет — правая фара |
| F3 | 15 А | Бензонасос (топливный насос) — для автомобилей с двигателем 1.6 л. и 2.0 л.; Запасной предохранитель (для автомобилей с двигателем 1.8 л.) |
| F4 | 10 А | Дальний свет — левая фара |
| F5 | 30 А | Вентилятор печки (салонный вентилятор) |
| F6 | 10 А | Дальний свет — правая фара |
| F7 | 30 А | Низкая скорость дополнительного вентилятора радиатора и кондиционера №2 |
| F8 | 30 А | Низкая скорость дополнительного вентилятора радиатора и кондиционера №2 |
| F9 | 30 А |
Т11: Запасной пред-ль;Т11 FL: Главный соединительный предохранитель (для автомобилей с двигателем 1.6L и 2.0L); Предохранитель насоса TCU (для авто- мобилей с двигателем 1.8L) |
| F10 | 30 А | Запасной пред-ль |
| F11 | 30 А | Т11: Запасной предохранитель;Т11 FL: Стартер |
| F12 | 30 А | Т11: Стартер (контакты реле);Т11 FL: Предохранитель основного реле |
| F13 | 60 А | Блок управления замками дверей и сигнализацией (предохранитель ISU) |
| F14 | 10 А | Фонарь заднего хода |
| F15 | 10 А (15 А некоторые модели) | Т11: Блок зажигания;Т11 FL: Запасной предохранитель (для автомобилей с двигателем 1.6 л. и 2.0 л.), пред-ль цепи питания TCU (для автомобилей с двигателем 1.8 л.) |
| F16 | 5 А | Генератор |
| F17 | 10 А | Габариты — правая сторона автомобиля |
| F18 | 15 А | Т11: Противотуманные фары (передние птф);Т11 FL: Запасной предохранитель |
| F19 | 10 А | Переключение обмоток вентилятора радиатора (сис-ма охлаждения двигателя) и кондиционера (реле №1,2,3) |
| F20 | 10 А | Габариты — левая сторона автомобиля |
| F21 | 10 А | Т11: Задние противотуманные фары (птф); Т11 FL: Запасной предохранитель |
| F22 | 10 А | Т11: Запасной пред-ль; Т11 FL: Система управления двигателем |
| F23 | 10 А | Стоп-сигналы |
| F24 | 5 А | Т11: Обмотка реле стартера;Т11 FL: Обмотка главного реле |
| F25 | 10 А | Т11: Муфта компрессора кондиционера (Кондиционер A/C);Т11 FL: Датчик кислорода |
| F26 | 10 А | Т11: Контроллер ABS (АБС);Т11 FL: Катушки зажигания |
| F27 | 10 А | Блок управления двигателем (ЭБУ) (ECU) |
Реле
| № на схеме | Защищаемая цепь |
|---|---|
| К1 | Реле вентилятора печки (салонная вентиляция) |
| К2 | Реле Бензонасоса (топливного насоса) для автомобилей с двигателем 1.6 л. и 2.0 л); Запасное реле (для автомобилей с двигателем 1.8 л) |
| К3 | Реле низкой скорости дополнительного вентилятора радиатора (№3) |
| К4 | Т11: Реле стартера Т11 FL: Главное реле |
| К5 | Реле ближнего света фар |
| К6 | Реле дальнего света фар |
| К7 | Реле высокой скорости основного вентилятора радиатора (№2) |
| К8 | Запасное реле (для автомобилей с двигателем 1.6 л. и 2.0 л.); Реле насоса TCU (для автомобилей с двигателем 1.8 л.) |
| К9 | Т11: Реле передних противотуманных фар (передних птф);Т11 FL: Запасное реле |
| К10 | Т11: Реле задних противотуманных фонарей (задних птф);Т11 FL: Запасное реле |
| К11 | Реле переключения вентилятора радиатора (№1) |
| К12 | Т11: Реле увеличения скорости моторов сист-мы охлаждения двигателя (радиатора);Т11 FL: Реле стартера |
| К13 | Запасное реле |
Блок силовых предохранителей на АКБ
Второй блок с предохранителями в моторном отеке расположен непосредственно на клемме «+» аккумулятора, это блок силовых предохранителей (обычно защищены красным и черным пластиковыми чехлами/кожухами).
Схема предохранителей на АКБ Чери Тигго
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 80 А | На передний отсек электрораспределительного блока, клемма E |
| 2 | 60 А | На передний отсек электрораспределительного блока, клемма D |
| 3 | Т11: 30 А (FL: 40 А) | Модуль ABS (АБС) (обеспечение питания, привод) |
| 4 | 30 А | Модуль ABS (АБС) (обеспечение питания, клапан) |
| 5 | 100 А | Электрораспределительный блок панели приборов (обеспечение питания), клемма C |
Видео по теме
В данном видео наглядно показано, где находятся реле ближнего света фар и бензонасоса.
Надеемся наш материал с распиновкой предохранителей и реле оказался для вас полезным, вопросы и комментарии оставляйте ниже!
Список моделей авто в которых устанавливался
Найти рабочий мотор такого образца всё ещё довольно легко. Причина в том, что двигатель устанавливался на многие модели автомобилей Toyota, включая флагманы компании.
Вот список представителей бренда, которые были оборудованы двигателем 3S FE:
- Camry
- Celica T160, T180, T200
- Carina II
- Curren
- Vista
- Vista Ardeo
- Carina
- Gaia
- Caldina
- Nadia
- Carina ED
- Carina E
- Lite Ace Noah
- Town Ace Noah
- Corona T170, T190
- Corona Exiv
- Corona Premio
- Corona SF
- Avensis
- RAV4
- Picnic
- Ipsum
- MR2
- Mk2
Из-за высокой надёжности агрегата, которую оценили с самого начала производства, компания старалась использовать именно его в большей части моделей, произведённых с 1986 по 2003 года. Позже такой же уровень популярности обрёл мотор 3S GTE.
Внутренние соединения,электрических соединений монтажного блока предохранителей и реле Volvo FH 12 и FH 16 1 версии до 1998 года выпуска.
Схема коммутации внутри монтажного блока предохранителей и реле, показаны соединения и перемычки между разъемами, это может помочь при помощи мультиметра или лампой-контролькой выявить неисправность в самом блоке или же отследить от контакта или предохранителя провода.
Хочу заметить,что эта схема применима только вот с таким монтажным блоком на 36 предохранителей, автомобилей выпуска не позже 1998 года.
Соединения внутри монтажного блока
- F1 фары ближнего света левые,
- F2 фары ближнего света правые,
- F3 автономный отопитель эбешпехер,вебасто, радио,
- F4 тормоз, фонари стоп сигнала,предохранитель
стопов на электросхеме - F5 фонари заднего хода,лампа зарядки генератора,возбуждение
генератора,предохранитель
заднего хода на электросхеме - F6 внутреннее освещение, радио, центральный замок предохранитель
внутреннего освещения и розеток на электросхеме - F7 аварийная сигнализация,предохранитель
аварийки на электросхеме - F8 повороты сигнальные лампы,предохранитель
поворотников на электросхеме - F9 тахограф, часы, аварийка (аварийная сигнализация),
освещение.предохранитель
приборы и тахограф на электросхеме - F10 кондиционер, двигатель вентилятора внутреннего отопления.
- F11 автоматическая передача,трансмиссия предохранитель
блока управления коробкой передач на электросхеме - F12 мотор дворников и омыватель лобового стекла предохранитель
стеклоочистителя и омывателя на электросхеме - F13-омыватели фар головного света,предохранитель
стеклоочистителя фар на электросхеме - F14 прожектор,дополнительные фары,предохранитель
прожектора на электросхеме - F15 предварительный нагрев двигателя-свечи накаливания,предохранитель
нагрева свечи на электросхеме - F16-прикуриватель,преобразователь,предохранитель
прикуривателей на электросхеме - F17, противотуманные фары передние,задние предохранитель
противотуманок на электросхеме - F18 EDC блок управления двигателем,предохранитель
на электросхеме управления двигателем часть 1 и часть
2 - F19 дальний свет, левая сторона,предохранитель
на электросхеме левой фарой - F20 дальний свет правая сторона, предохранитель
на электросхеме правой фарой - F21-24 вольтовые розетки,прикроватная лампа освещения,предохранитель
внутреннего освещения на электросхеме - F22 нет ничего (резерв)
- F23, пневматическая подвеска, подъем рамы,
- F24 габариты левая сторона.
- F25, прожектор предохранитель
на электросхеме прожектора - F26, стояночный свет прицепа левая сторона, предохранитель
на электросхеме стояночных огней - F27 кондиционер предохранитель
кондиционера на электросхеме - F28, габариты правая сторона,предохранитель
на электросхеме габаритов - F29 EDC блок управления двигателем, предохранитель
на электросхеме управления двигателем часть 1 и часть
2 - F30, стояночный свет прицепа правая сторона,
- F31 Блокировка дифференциала, Механизм отбора мощности, предохранитель
отбора мощности на электросхеме - F32, сигнал звуковой,дополнительное оборудование,
- F33 стеклоподъемник с водительской стороны
- F34 центральный замок,стеклоподъемник с пассаж. стороны,
- F35 ближний свет
- F36 обогрев зеркала предохранитель
обогрева зеркал на электросхеме
- 302 Реле освещение (дополнительный прожектор) предохранитель
прожектора на электросхеме - 305 Реле Фонари света заднего хода реле
заднего хода на электросхеме - 306 Реле ближнего света фар реле
фар на электросхеме - 307 Реле дальнего света фар реле
фар на электросхеме - 308 Реле Лампы стоп-сигнала реле
стоп сигналов на электросхеме - 309 Реле габариты реле
габаритов на электросхеме - 315 Реле стартера
- 343 Реле задних противотуманных фар реле
противотуманок на электросхеме - 375 Реле Фары дневного света, Генератор,
Отдельные предохранители на свет есть, их 6 штук под решетчатой крышкой на торце блока управления светом(под блоком предохранителей). Перегорают при серьезных замыканиях в проводке и фонарях. При этом меню диагностики блока управления светом будет код неисправности по питанию №1 и тд. В составе автопоезда в таком случае по диагонали не будут работать конкретные лампы. Если габариты не горят только на тягаче, то виновата скорее всего проводка или сами фонари.
Где находится предохранитель на Тойоте
Начнем с самого главного — где находится предохранитель на Тойоте. Как правило, предохранители располагаются в блоке находящемся в салоне или под капотом. Для того чтобы увидеть крышку, которая закрывает блок с предохранителями, нужно открыть соответствующую дверь и встать на колени на пол возле машины. Затем, наклонившись и вывернув голову, нужно заглянуть под бардачок.
После того, как вы сняли крышку, вы увидите предохранители
Обратите внимание на маркировку, например, «ACC» на 7,5А и «ECU-IG» на 10 А, чтобы определить, какой предохранитель нужно заменить. Схема расположения предохранителей с указанием соответствующих устройств обычно находится на крышке
