Ошибки производства

Машина переставала заводиться из-за дефектного реле топливного насоса, распаянного на плате блока предохранителей. В рамках отзывной ставили выносное реле. Safety Recall P54 и Safety Recall R09 желаемого результата не принесло, на сегодня их поглотило заменили Safety Recall V62 от января 2021 года (2011-2013). S1308000399 от 6 октября 2015.

Фары могут моргать днём в режиме «Авто» из-за некорректной работы датчика освещённости. Замена на модифицированный артикул. S1208000381 от 4 октября 2012.

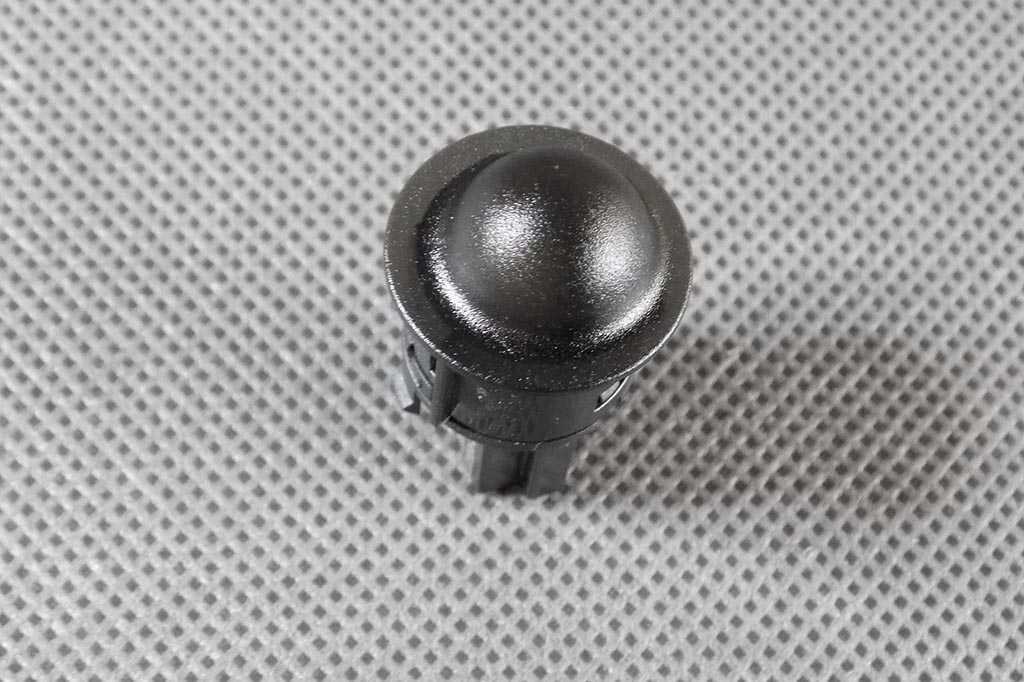

Датчик освещённости

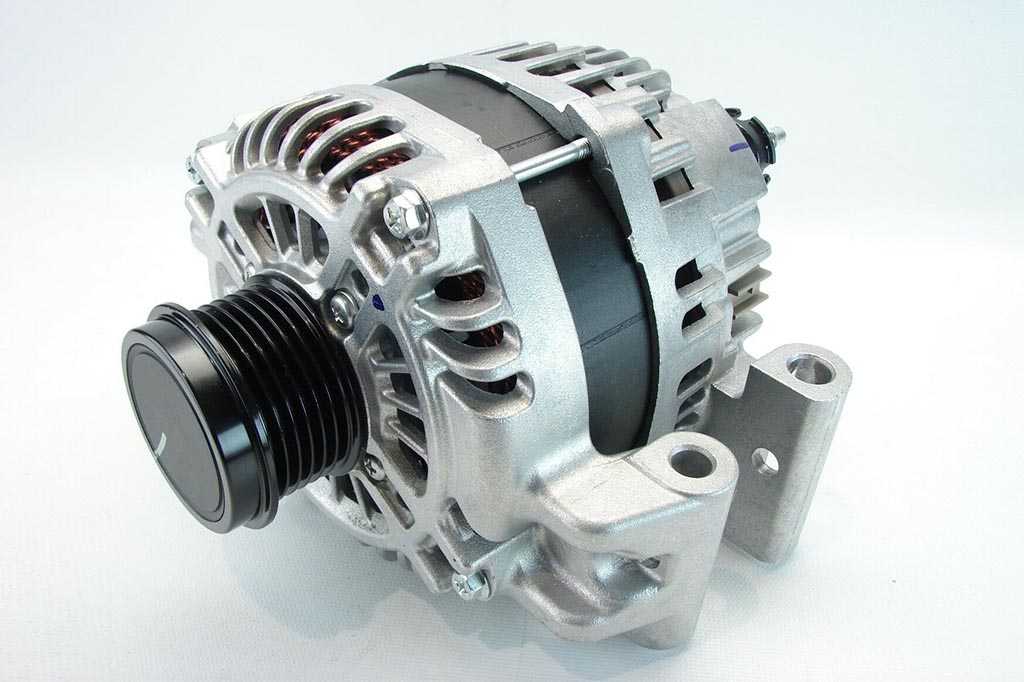

Есть риск возгорания генератора. Виной тому циклические нагрузки от электрогидравлического усилителя руля. Меняли по отзывной на модицифированный артикул. 2011-2014. Safety Recall P60 от февраля 2015 и Safety Recall T36 от февраля 2018.

Генератор меняли по отзывной кампании

Адаптивный круиз-контроль переставал работать из-за внутреннего дефекта камеры на лобовом стекле. S1608000076 от 16 апреля 2016.

TIPM изменили для большего срока службы противотуманок и поворотников. При установке такого блока нужно перенести ряд проводов в другой разъём. S1308000392 от 20 декабря 2013.

Коробки передач

Дизельные версии комплектовались исключительно 6-скоростной механикой. Порой ее приходилось ремонтировать после 250-300 тыс. км пробега.

Бензиновые двигатели сочетались как с 5-ступенчатой механикой, так и с вариатором CVT2.

Японская бесступенчатая трансмиссия JF011E производства Jatco устанавливалась во многие автомобили различных брендов (Nissan, Mitsubishi, Renault).

Вопреки опасениям, вариатор достаточно надежный. Впрочем, некоторым владельцам пришлось отправиться в сервис после 150-200 тыс. км пробега для ремонта коробки (90-110 тыс. рублей). В то же время, многие вариаторы не доставляют проблем по 250-300 тыс. км.

Осенью 2013 года вариатор уступил место 6-диапазонному автомату Hyundai Powertech 6F24. Коробка использовалась во многих автомобилях и хорошо зарекомендовала себя в плане выносливости. Не встречается пока проблем с автоматом и в Компассе.

Модели

Patriot предлагается в трех основных моделях с несколькими дополнительными опциями:

Спорт:-Ручные подъемные окна и ручные дверные замки- Рулевое колесо с виниловой пленкой и звуковой сигнал с двумя нотами-Круиз-контроль (Не все годы)-Зажигание от кражи-Винил (позднее ткань) сиденья-Ручные передние ковшовые сиденья-Складывающееся заднее сиденье-Нагреватель и вентиляторДвигатель -2,0 л I4 (4X2) или двигатель 2,4 л I4 (4X4)-5-ступенчатая механическая коробка передач-Тонированные окнаВсесезонные шины 16 дюймов-16-дюймовые стальные колеса-AM / FM стерео с однодисковым CD-плеером (позже CD-MP3-плеер) и четырьмя динамиками

Широта:-Питание окон с функцией автоматического отключения водителя в одно касание и дверными замками с электроприводом -Спутниковое радио SIRIUS-XM (дополнительный аксессуар)Рулевое колесо с кожаной отделкой-Бесключевой доступ с функцией паники и системой безопасности-Тканевые сиденья-Кондиционер с ручным управлениемВсесезонные шины 17 дюймов-17-дюймовые легкосплавные диски-задний купольный фонарь

Ограничено:-Ткань (более поздняя кожа) сиденья-Электрическое переднее сиденье водителя-Электрический люк-U Подключите телефонную систему Bluetooth с функцией громкой связи

Патриот 2007 года.

О модели этого года можно сказать, что она достаточно сбалансирована, но имеет слегка слабоватый «движок». Мощности, в принципе, достаточно, но не более. А так, если в целом, технические характеристики на уровне. Механическая трансмиссия, полный привод, улучшенная шумо- и виброизоляция. У бензинового двигателя ЗМЗ имеется новый блок управления. Он полностью герметичен, расположен под капотом. Также в УАЗ установлен иммобилайзер. Но самое главное, то что выделяет модель именно этого года, так это то, что впервые на УАЗ была установлена ABS — антиблокировачная система тормозов и EBD – система распределения тормозных усилений фирмы Bosch, да не самые худшие, а последнего, восьмого поколения. В комплектации Limited ABS входит в стандартное оснащение. Вакуумный усилитель и главный тормозной цилиндр снижают усиление на педали тормоза, повышают информативность привода. Настройка привода сцепления сократила усилие нажатия на саму педаль.
В сентябре того же года Патриот оснастили новым рулевым управлением. Выбор пал на разработку американского концерна Delphi. В отличии от старых механизмов, фирмы ZF, их отличает повышенная безопасность рулевого вала. Он не допускает катастрофического смещения баранки внутрь салона, а ломается при фронтальном ударе.
Появилась площадка для водителя, а точнее для его левой ноги, более современный блок управления головным освещением, который имеет автоматический режим. Задние сиденья ам сделали регулируемыми по углу наклона, передние усовершенствовали регулировкой поясничного подпора. Межсервисный пробег увеличился с 4 до 10 тыс. км.

Чего не стоит делать

1. Не надо покупать реле от Калины, его максимальная нагрузка всего 20А, что может привести к сбоям в работе электроники. Причём ошибки будут плавающими и тяжело диагностируемыми. На одной машине мы так полгода ловили виновника, реле глючило без симптомов, машина отказывалась заводиться на горячую. Вылечили установкой оригинального.
2. Если покупаете реле с широкими боковыми контактами, не надо их подпиливать. Этим вы разрушаете антикоррозионный слой, в результате чего ваше «новое» реле сгнивает в разы быстрей.
3. Укутывать блок реле полиэтиленом – плохая идея. Этим можно только сильно ухудшить ситуацию, так как вы принудительно создаёте парниковый эффект. Дело не в самом воздействии влаги, а во времени воздействия. Именно поэтому мы и убираем белый пластик, устраняя застои.
4. Избегайте ремонта отечественными реле, которые чаще всего используют при установке сигнализаций. Традиционные такие кубики, знакомые по нашему автопрому. Они не предназначены для работы на улице, а колодки для них вообще похабщина: слабые контакты, болтающиеся в посадочных местах, и никакие провода. Если ваш блок капитально пострадал от коррозии или ДТП, лучше найти на разборке оригинальный, чем городить непонятную кухню. Оригинальные блоки взаимозаменяемы, можно ставить как с квадратными, так и с прямоугольными реле, у них даже цвет проводов идентичный.
5. Распределительные коробки, клеммники, бытовые провода и прочую самодеятельную красоту оставьте в стороне. Машина не любит шуток, может нечаянно и полыхнуть при бестолковом подходе.

Как видите, блок реле Додж Калибр и Джип Компас весьма ограничен в своих функциях, поэтому теребить его по каждому чиху не стоит. Самое главное в нём это периодическая проверка. Намного лучше упредить, чем потом ремонтировать в самый неожиданный момент.

Источник

Электросхема УАЗ Патриот с описанием электропроводки, неисправности электрооборудования

Не заводится Ниссан Альмера Классик, N16 и G15 на холодную, стартер крутит

Если ваш автомобиль Альмера N16 2021 года выпуска не заводится на холодную и на горячую, то причина может скрываться как в электрической цепи, так и в топливной системе. И причин может

Почему не заводится ваз 2106

Опубликовано: 02.11.2017 НЕ ЗАВОДИТСЯ МАШИНА ЧТО ДЕЛАТЬ сами с ключами Вообщем машинка постояла 2 дня. Прихожу – пробую завести, а не заводится. Посмотрел подумал. Посомтрел топливный фильтр – сухой.

Приора не заводится: причины и пути их устранения

Проблемы с запуском мотора автомобиля Лада Приора возникают в случае неисправности одного либо нескольких элементов системы зажигания машины. Повод для их появления – искра, необходимая для воспламенения

Плохо заводится на горячую карбюратор ВАЗ 2109

Плохой ГОРЯЧИЙ ЗАПУСК летом!!! А дело все в Бензине! ПЛАВАЮТ холостые обороты, ДОЛГО заводится — ПОДКАПЫВАЕТ во вторую камеру! Скажи НЕТ парам бензина и ПЛОХОМУ ЗАПУСКУ в жару! Доработка крыши кастрюли!

Kia Spectra не заводится и стартер не крутит (Rio и Ceed): причины и решение проблемы

Стартер – один из важнейших узлов автомобиля. Благодаря ему осуществляется запуск двигателя . Поэтому для успешного запуска нужно следить за его исправностью. Если Киа Спектра не заводится, стартер

Киа Рио не заводится, причины и их устранение

Многим владельцам автомобилей известна эта ситуация, когда необходимо срочно выехать, а двигатель никак не хочет запускаться. Причем это может случиться не только в холодную пору года. От подобной проблемы

Ответы@Mail.Ru: ВАЗ-2109 Есть искра, и заливает свечи, но машина не заводится. В чем проблема??

Остальные ответы Алексадр Хохленко Ученик (233) плохо что карбюратор, свечи заливает большей обьём подачи бензина. смотри дросельную заслонку и винт холостого

ВАЗ-2107. Инжектор не заводится: возможные причины и способы решения

Несмотря на развитие автоиндустрии, классические модели ВАЗ до сих пор пользуются огромным спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались инжекторной системой впуска.

Не заводиться!

Всем доброго дня!!! Может кто сталкивался с такой проблемой!? Honda HR-V 2000г. Была сырая погода, подъехал к дому заглушил, через

Не заводится машина: что делать, основные причины и пути их решения

Если с самого утра возникают какие-либо проблемы с машиной – весь день может быть испорчен. Особенно если она не заводится. К тому же из-за этого можно опоздать на важную встречу, работу, в аэропорт

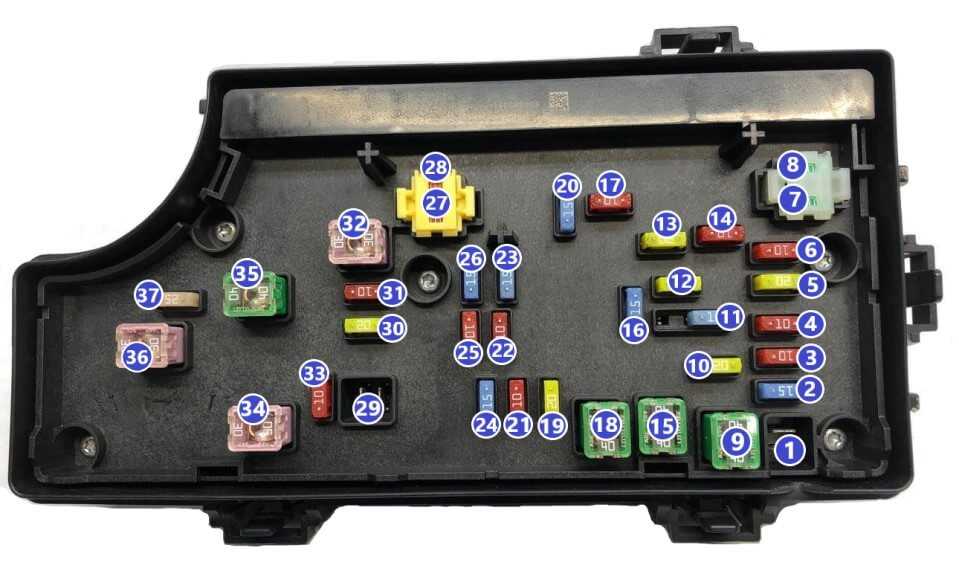

Блок предохранителей моторного отсека Jeep Compass (2007-2017)

Встроенный силовой модуль расположен в моторном отсеке рядом с воздушным фильтром. Этот центр содержит патронные предохранители / мини-предохранители. Этикетка, идентифицирующая каждый компонент, может быть напечатана на внутренней стороне крышки.

№	(А)	Назначение
1	40	Power Top
2	15	Модуль управления полным приводом (4WD/AWD)
3	10	Выключатель стоп-сигнала
4	10	Замок зажигания, модуль удаленного доступа с ключом Sentry, модуль управления двигателем, полностью интегрированный силовой модуль (TIPM)
5	20	Буксировка прицепа
6	10	Модуль классификации пассажиров, левый косметический светильник, модуль громкой связи, спутниковый ресивер, переключатель зеркала
7	30	Предохранитель: «14», «20», «21»
8	30	Предохранитель: «6», «17», «19»
9	40	Сиденья с электроприводом
10	20	Электрозамки, внутреннее освещение
11	15	Розетка
12	20	Инверторный модуль
13	20	Pwr run/Acc OutletRR
20	2014-2017: Прикуриватель
14	10	Кластер, внутреннее освещение
15	40	Реле вентилятора радиатора (низкий/высокий уровень), реле вентилятора радиатора (средний/высокий уровень)
16	15	Прикуриватель, люк, задний дворник, плафон
17	10	Модуль управления коробкой передач (CVT), модуль рулевого управления, модуль дистанционного управления ключом Sentry, модуль беспроводного управления
18	40	Главное реле (предохранители: «23», «26», «32»)
19	20	Радиоусилитель, сабвуфер
20	15	Радио
21	10	Экспорт: модуль приемопередатчика вторжения, сирена
22	10	Управление обогревателем кондиционера, компас
23	15	Бензин: катушки зажигания, конденсатор зажигания
15	Дизель: модуль свечей накаливания, блок клапанов в сборе, датчик массового расхода воздуха
24	25	2007-: Мотор люка
15	-2014: Мотор люка
25	10	Зеркало с подогревом
26	15	Бензин: топливные форсунки, соленоид положения распределительного вала
15	Дизель: соленоид компрессора кондиционера, клапан управления потоком воздуха EGR
27	10	Модуль контроллера системы пассивной безопасности (ORC)
28	10	Модуль контроллера системы пассивной безопасности (ORC)
29	—	—
30	20	Модуль обогрева сидений
31	10	Омыватель тепловых ламп
32	30	Бензин: модуль управления силовым агрегатом
30	Дизель: модуль управления двигателем
33	10	Разъем канала передачи данных, модуль управления силовым агрегатом (бензин), переключатель банка, главное реле, реле вентилятора радиатора (низкий/высокий уровень), реле вентилятора радиатора (средний/высокий уровень), реле вентилятора радиатора (последовательный/параллельный)
34	30	АБС (клапан)
35	40	АБС (насос)
36	30	Управление фарой/омывателем/умным стеклом
37	25	2007-2013: 110 Инвертор
25	2014-2017: Подогреватель топлива

Ходовая

На передней оси Джип Компасс работают стойки Макферсон, а на задней – многорычажная схема (по 4 рычага на колесо).

В рамках модернизации 2011 года ходовая часть получила новые пружины, амортизаторы и задний стабилизатор большего диаметра.

Если сайлентблоки передней подвески обычно доезжают до 100-150 тыс. км, то задние могут сдаться уже по прошествии 50-80 тыс. км. Стоимость одного сайлентблока от 500 до 2000 рублей.

Шаровые опоры обычно устают к 100-150 тыс. км (800 рублей за аналог).

На отрезке 100-150 тыс. км приходится обновлять и амортизаторы (3-11 тыс. рублей — передний и 2-6 тыс. рублей — задний).

В возрастных экземплярах, эксплуатировавшихся в условиях «соленых» зим, иногда доводится менять сгнивший передний или задний подрамник (18-20 тыс. рублей за аналог).

Ступичные подшипники прослужат свыше 100-150 тыс. км. Передние меняются отдельно (2-4 тыс. рублей), а задние – в сборе со ступицей (3-7 тыс. рублей).

Ближе к 200 000 км может застучать или потечь рулевая рейка. Стоимость рем комплекта 3000 рублей, б/у изделия – около 12 000 рублей, а восстановленной – 24 000 рублей.

Предохранители и блоки реле для Jeep Grand Cherokee (2014-2019) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Jeep Grand Cherokee (WK2) (2014, 2015, 2016, 2017, 2018, 2019).

Проверка и замена предохранителей

Предохранитель — это элемент защиты электрической системы. Предохранитель сработает (т. Е. Перегорит) в случае неисправности или неправильного вмешательства в электрическую систему.

Если электрическое устройство не работает, проверьте, не перегорел ли соответствующий предохранитель. Посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Сначала проверьте предохранители, которые защищают вышедший из строя компонент, но проверьте все предохранители, прежде чем решить, что причина не в перегоревшем предохранителе. Замените все перегоревшие предохранители на другие с такой же силой тока (того же цвета) и проверьте работу компонента.

Уведомление

• Перед заменой предохранителя убедитесь, что ключ зажигания вынут, а все другие электрические устройства выключены / отключены.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте предохранители одного цвета.
• Никогда не меняйте предохранитель на другую силу тока. Это может вызвать повреждение электрической системы и пожар.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр для проверки автомобиля.

Схема блока предохранителей в моторном отсеке

Центр распределения питания расположен в моторном отсеке рядом с аккумуляторной батареей.

Этот центр содержит картриджные предохранители, микропредохранители, реле и автоматические выключатели. Описание каждого предохранителя и компонента может быть выбито на внутренней крышке. В противном случае номер гнезда каждого предохранителя указан на внутренней крышке, что соответствует следующей таблице.

Безопасность [ править ]

Страховой институт дорожной безопасности (IIHS) править

Баллы IIHS

Умеренное фронтальное смещение перекрытия	Хороший
Небольшое фронтальное смещение перекрытия	Плохо
Боковое столкновение	Хороший*
Прочность крыши	Хороший

* Модели 2007–2013 гг. С дополнительными дополнительными боковыми подушками безопасности. Модели без дополнительных дополнительных боковых подушек безопасности получили оценку Marginal.

NHTSA править

2007–2010 гг. Patriot NHTSA набрал

Фронтальный водитель:
Фронтальный пассажир:
Боковой водитель:
Боковой пассажир:
Ролловер 4×2:
4×4 переворачивание:

2013 Patriot NHTSA оценки

Общий:
Фронтальный водитель:
Фронтальный пассажир:
Боковой водитель:
Боковой пассажир:
Боковой полюс водителя:
Перекатывать:

Другие проблемы и неисправности

Вопросы к качеству покраски возникали в экземплярах 12-14 года. Наблюдалось отслаивание краски по кромке капота. В возрастных экземплярах следы коррозии можно встретить по низу дверей и крышки багажника.

Спустя 100-150 тыс. км может выйти из строя подрулевой шлейф. В таком случае появляется ошибка по подушке безопасности, не работают звуковой сигнал и кнопки управления магнитолой на руле. Оригинальный шлейф стоит 39 000 рублей. Аналог из Китая можно найти за 8000 рублей.

Порой сдается и моторчик привода заслонки рециркуляции воздуха (6000 рублей). А после 250 000 км внимания может потребовать радиатор отопителя (11 000 рублей за аналог или 17 000 рублей за оригинал).

Другое слабое место – блок реле. Он расположен в колесной арке под левой фарой. Блок недостаточно герметичный. Из-за попадания влаги сгнивают контакты, реле и проводка. В результате нарушается работа двигателя, системы охлаждения, коробки или системы полного привода.

Дает о себе знать и проводка. Например, из-за коррозии проводки в левом пороге перестает функционировать система полного привода. Либо перетирается проводка в районе щитка вариатора (в нише переднего левого колеса), что приводит к сбоям в работе вариатора и ошибочному приговору коробки.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ

od78.SVG.webp» alt=»2.0L, Электросхема системы управления двигателем (1 из 5) для Jeep Compass Latitude 2012″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

2.0L, Электросхема системы управления двигателем (1 из 5) для Jeep Compass Latitude 2012

od79.SVG.webp» alt=»2.0L, Электросхема системы управления двигателем (2 из 5) для Jeep Compass Latitude 2012″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

2.0L, Электросхема системы управления двигателем (2 из 5) для Jeep Compass Latitude 2012

od7A.SVG.webp» alt=»2.0L, Электросхема системы управления двигателем (3 из 5) для Jeep Compass Latitude 2012″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

2.0L, Электросхема системы управления двигателем (3 из 5) для Jeep Compass Latitude 2012

od7B.SVG.webp» alt=»2.0L, Электросхема системы управления двигателем (4 из 5) для Jeep Compass Latitude 2012″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

2.0L, Электросхема системы управления двигателем (4 из 5) для Jeep Compass Latitude 2012

od7C.SVG.webp» alt=»2.0L, Электросхема системы управления двигателем (5 из 5) для Jeep Compass Latitude 2012″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

2.0L, Электросхема системы управления двигателем (5 из 5) для Jeep Compass Latitude 2012

od7D.SVG.webp» alt=»2.4L, Электросхема системы управления двигателем (1 из 5) для Jeep Compass Latitude 2012″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

2.4L, Электросхема системы управления двигателем (1 из 5) для Jeep Compass Latitude 2012

od7E.SVG.webp» alt=»2.4L, Электросхема системы управления двигателем (2 из 5) для Jeep Compass Latitude 2012″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

2.4L, Электросхема системы управления двигателем (2 из 5) для Jeep Compass Latitude 2012

od7F.SVG.webp» alt=»2.4L, Электросхема системы управления двигателем (3 из 5) для Jeep Compass Latitude 2012″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

2.4L, Электросхема системы управления двигателем (3 из 5) для Jeep Compass Latitude 2012

od80.SVG.webp» alt=»2.4L, Электросхема системы управления двигателем (4 из 5) для Jeep Compass Latitude 2012″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

2.4L, Электросхема системы управления двигателем (4 из 5) для Jeep Compass Latitude 2012

od81.SVG.webp» alt=»2.4L, Электросхема системы управления двигателем (5 из 5) для Jeep Compass Latitude 2012″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

Новости

Автомобили
Рестайлинговый Jeep Compass скоро начнут продавать в России
27.01.2022

Автомобили
Появился обновлённый Jeep Compass 2021 для Европы
08.04.2021

Автомобили
Новый Jeep Compass: в России от 1.999.000 рублей
02.08.2018

Автомобили
Jeep Compass New увидел свет
09.03.2017

Автомобили
Jeep Compas New представлен в Бразилии
27.09.2016

Автомобили
Обновленный Jeep Compas — в России от 1 354 000 рублей
01.08.2013

Автомобили
Jeep Compass 2014 будет представлен на мотор-шоу в Женеве
01.03.2013

Автомобили
Обновленный Jeep Compass начинают продавать в России

25.06.2011

Автомобили
Jeep Compass New — официальная информация
16.12.2010

Электрическая версия

В 2009 году Североамериканский международный автосалон в Детройт, Jeep Patriot был добавлен в Chrysler ENVI расстановка. Как и ранее анонсированный Jeep Wrangler EV, Jeep Patriot EV является электромобиль с увеличенным запасом хода (EREV, также называемый подключаемый гибридный автомобиль), способный проехать 40 миль (64 км) только от батареи и до 400 миль (644 км) на одном баке бензина.

Однако новый партнер Крайслера Fiat SpA распустила подразделение ENVI в ноябре 2009 года и удалила три модели ENVI из своего 5-летнего плана для Chrysler. Не было объявлено о планах продолжить выпуск электрической версии.

внешние ссылки

«  Предыдущая  — Хронология дорожных транспортных средств Jeep , 1980-е – настоящее время
Тип	1980-е годы	1990-е годы	2000-е	2010-е	2020-е годы
1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9	1	2
Традиционный
	Рэнглер (YJ)	Рэнглер (TJ)	Рэнглер (JK)	Рэнглер (JL)
					Безлимитный Wrangler (JLU)
Субкомпактный кроссовер					Отступник (BU)
Компактный кроссовер				Компас (MK49)	Компас (МП)
			Патриот (MK74)
				Чероки (KL)
Компактный внедорожник		Чероки / Вагонир (XJ)	Свобода / Чероки (KJ)	Свобода / Чероки (KK)
Среднеразмерный кроссовер						Командир
				Великий командующий
Среднеразмерный внедорожник			Гранд Чероки / Гранд Вагонир (ZJ)	Гранд Чероки (WJ)	Гранд Чероки (WK)	Гранд Чероки (WK2)	Гранд Чероки (WL)
			Командир (XK)
Полноразмерный внедорожник	Чероки (SJ)
Вагонир (SJ)	Гранд Вагонир (SJ)					Вагонир / Гранд Вагонир (WS)
		CJ-8 (Скремблер)
	Команчи (MJ)
							Гладиатор (JT)
Легенда	Автомобиль недоступен в Северной Америке

больше видео

• Сброс сервиса на lancia Ypsilon
  Опубликовано 4 Декабрь 2023 by ScegliAuto


• Как сбросить сигнальную лампу шин на Бмв 1 серии
  Опубликовано 2 Декабрь 2023 by ScegliAuto


• Сбросить техническое обслуживание на Fiat Doblo
  Опубликовано 2 Декабрь 2023 by ScegliAuto


• Замена аккумулятора Мерседес А-класса
  Опубликовано 30 Ноябрь 2023 by ScegliAuto


• Как открыть дверь Гольф 7 с севшей батарейкой ключа
  Опубликовано 30 Ноябрь 2023 by ScegliAuto


• Замена батарейки пульта дистанционного управления на BMW X1
  Опубликовано 30 Ноябрь 2023 by ScegliAuto


• Разборка карданного вала на Фиат Панда
  Опубликовано 28 Ноябрь 2023 by ScegliAuto


• Как сбросить сигнализатор давления в шинах на Ситроен С3
  Опубликовано 27 Ноябрь 2023 by ScegliAuto


• Снятие силовой панели BMW Z3
  Опубликовано 26 Ноябрь 2023 by ScegliAuto


• Как снять задний фонарь форд куга
  Опубликовано 26 Ноябрь 2023 by ScegliAuto


Двигатели

В России официально продавались только автомобили с бензиновым двигателем объемом 2,4 литра (170 л.с.). Он был разработан совместно Hyundai и Mitsubishi. Данный агрегат представлен среди 90% предложений на вторичном рынке.

Остальные моторы встречаются на рынке довольно редко. Это 2-литровые — бензиновый атмосферник (158 л.с.) и турбодизель с насос-форсунками разработки Volkswagen (140 л.с.). Последний в 2010 году уступил место турбодизелю Мерседес объемом 2,1 л (ОМ651 / 136 и 163 л.с.). Дизельные моторы предназначались для Европейского рынка.

Бензиновые двигатели очень надежные. Для привода ГРМ используется долговечная цепь (11 000 рублей за комплект).

Регулировка зазора клапанов производится путем подбора толкателей (600 рублей за штуку). Однако, обычно в этом нет никакой необходимости.

Перебои в работе двигателя, как водится, вызваны неисправной дроссельной заслонкой. К 100-150 тыс. км изнашиваются пластиковые шестерни, реже – выходит из строя электрическая плата. Новый оригинальный дроссель обойдется в 33 000 рублей, аналог не намного дешевле – 26 000 рублей.

Иногда подводит и катализатор. Оригинальный нейтрализатор стоит 51 000 рублей, а универсальный аналог доступен за 7000 рублей.

В ряде случаев приходилось менять лопнувший выпускной коллектор (20 000 рублей).

В возрастных экземплярах с пробегом свыше 250-300 тыс. км увеличивается расход масла. Обычно недуг устраняется путем замены маслосъемных колпачков. В крайнем случае, причиной повышенного потребления масла являются залегшие кольца.

Fuse box and relays under the hood

The Jeep Compass MK49 has 2 fuse / relay boxes, both located in the engine compartment.

Fuse box (IPM)

The main (and the 1-st) Fuse box (also called Integrated Power Module / IPM (TIPM)) is located on the left side (in the direction of car movement) of the engine compartment, next to the PCM (Powertrain Control Module) and the Battery.

Fuse box location under the hood Jeep Compass (2007-2010), TIPM

To access to the fuses:

You have to remove the protective cover by pressing and pulling the 2 tabs on the end of the unit.

2007, 2008, 2009, 2010

Diagram of the Fuse box / TIPM (Jeep Compass 2007-2010)

№	Amps	Protected circuit
1	—	Not used (empty)
2	15 A	All Wheel Drive control module (AWD) /Four-weel drive (4WD) (ECU Feed)
3	10 A	Rear Center High-mounted Stoplight (CHMSL), Brake light Switch (Stop lamps switch)
4	10 A	Ignition Switch, Transmission control module (TCM / CVT), Occupant Classification module (OCM)
5	20 A	Trailer Tow, trailer tow park lamp relay, trailer tow brake lamp relay
6	10 A	Ignition off draw switch (IOD), Power mirrors, Ocm Steering Cntrl Sdar, Hands free phone (module), left vanity lamp, Mirror Switch (adjusting the mirrors — up, down, right, left — models without Hands Free)
7	30 A	Ignition off draw (IOD) — Sense1
8	30 A	Ignition off draw (IOD) — Sense2
9	40 A	Power seats, Secondary Air pump assembly
10	20 A	Instrument cluster, Cabin Compartment Node (CCN) Power Locks
11	15 A	Power Outlet
12	20 A	Acc Inverter (Inverter module) / Power outlet (Ignition Run)
13	20 A	Power run Acc Outlet (power outlet) — Rear row
14	10 A	Instrument cluster / panel, Interior Lights (reading lamps, rail lamps, courtesy lamps, cargo lights), Shift lever assembly
15	40 A	Radiator Fan relay (engine cooling system), Radiator Low/High relay, Radiator Medium/High relay (Battery feed)
16	15 A	Cigar lighter, Sunroof, Dome lamp, Rear Wiper motor (IGN Run)
17	10 A	Wireless Control module (WCM) (Sentry key remote entry), Steering control module, Windshield Wiper and Washer Switch, Rear Wiper/ Washer, Headlamp / Headlight Switch, Turn signal Switch (IOD Feed),
18	40 A	ASD (automatic shutdown) Relay contact / Main relay, Power feed
19	20 A	Radio Amplifiers (Power Amplifier #1 and Amplifier # 2 ), Subwoofer speaker
20	15 A	Radio (audio system), Media port, Navigation system, Radio Antenna, Inside rearview mirror — microphones (1,2), Handsfree module (IOD Feed)
21	10 A	Intrusion Transciever Module / Siren (IOD Feed)
22	10 A	Heater, Air conditioner (A/C), Compass sensor (module) (IOD feed)
23	15 A	Automatic shutdown relay (ASD) feed — 3
24	15 A	Power Sunroof (sunroof motor)
25	10 A	Heated rearview mirrors (Driver and Passenger outside rearview mirrors), Electric Heated Backlite
26	15 A	Automatic shutdown relay (ASD) feed — 2
27	10 A	Occupant Restraint Controller (ORC) (Airbag module)
28	10 A	Occupant Classification Module (OCM) (Airbag module)
29	—	Hot Car (No Fuse Required)
30	20 A	Heated seats (right and left), Heated seats module
31	10 A	Headlamp washer relay control
32	30 A	Automatic shutdown (ASD) relay control Feed — 1
33	10 A	Powertrain Control Module (PCM), ABS Module, J1962 Connector (OBD II / Data link connector), Switch Bank (Left side of dash — Heated Seats), Radiator fan relays, Main / ASD relay
34	30 A	ABS valve (Anti-lock brake system, ABS module)
35	40 A	ABS Pump (Anti-lock brake system, ABS module)
36	30 A	Headlamp /Washer Control / Smart Glass
37	25A / 15A	2007-2008 Gasoline (25A): 110 Inverter; 2009-2010 Gasoline: Empty (not used); Diesel (15A): Diesel Fuel Heater (*If equipped)

• Horn, Power Windows, Tail lights, Park lights, License Lamp, Fog lights, Starter relay – there are no fuses and relays for these items. They are controlled by the Electronics of TIPM.
• Headlights, Turn signals – this vehicle has a fuse for the Headlight Switch and Turn signal Switch – #17 (10A), not directly for the lamps. The lamps are controlled by the TIPM Electronics.

Модели автомобиля Jeep Patriot

Наибольшую популярность Jeep Patriot в странах СНГ, получил в 2008 году, производство этой модели началось в 2007. Разумеется, со временем автомобиль претерпевал определенные изменения, хотя нельзя не отметить тот факт, что модели, которые производятся и продаются, сейчас были созданы в 2010 году и с тех пор не перенесли серьезных изменений.

Существующий модельный ряд Jeep Patriot 2016, разделяется на две версии – для американского и европейского рынка. В американской версии присутствует вариант с передним приводом, а также ряд дополнительных систем, в частности круиз-контроль.

В остальном модели не имеют существенных отличий.
