Зачем менять предохранители поворотников на Jeep Grand Cherokee?
.Итак, начнем нашу статью о местонахождении предохранителя мигалки вашего Jeep Grand Cherokee интересом его изменения. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. На самом деле, если ваш не работает поворотник на Jeep Grand Cherokee более того, если вы уже проверили, что лампочка не перегорела, вполне возможно, что предохранитель является спусковым крючком
Обратите внимание, что предохранитель действует как блок безопасности для предотвращения перенапряжения на вашем Jeep Grand Cherokee. Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным
Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. В общем, вам захочется замените предохранитель указателя поворота на Jeep Grand Cherokee, когда он больше не работает по непонятной причине .
Двигатели

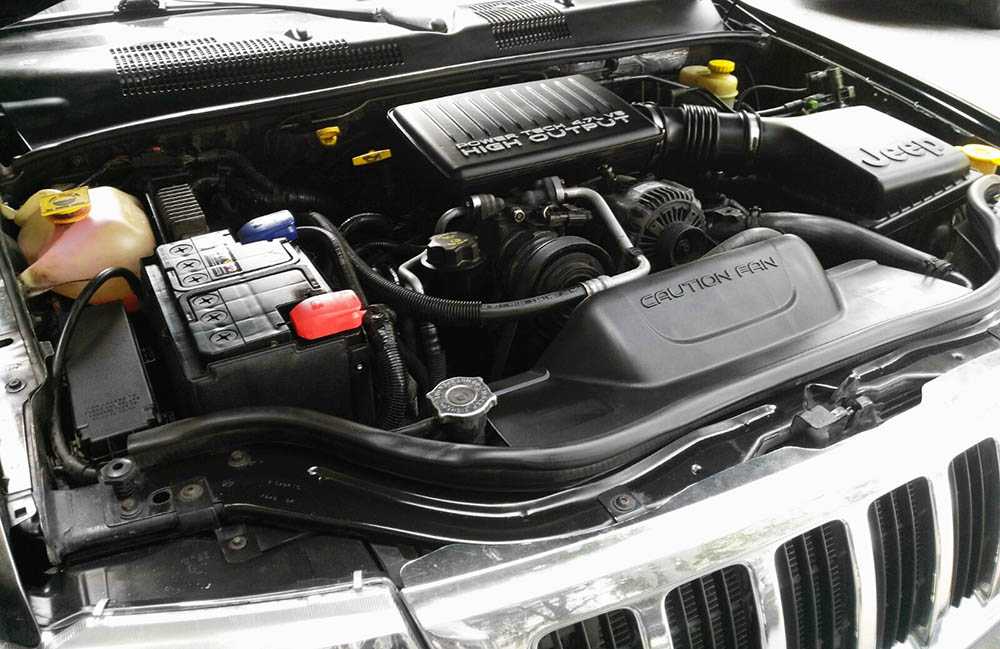

Американский внедорожник предлагал моторы пяти вариантов: три бензиновых и два дизельных. Самый маленький — рядный шестицилиндровый имеет рабочий объем 4,0 л и развивет 195 л.с. При весе чуть менее двух тонн, Гранд Чероки с таким двигателем разгоняется до 100 км/ч за 10,9 секунд и достигает максимальной скорости 190 км/ч. Средний расход топлива находится в пределах 12-15 л/100 км.
Кроме того, существуют две разновидности 4,7-литрового V8: мощностью 223 и 258 л.с. Оба силовых агрегата обеспечивают разгон до 100 км/ч всего за 8 секунд, но аппетит моторов, как правило, превышает 20 л/100 км. Двигатели отличается простой конструкцией с чугунными блоком и головкой, в которой используется по 2 клапана на цилиндр. Характерные неисправности: прогар головки блока, деформация выпускных коллекторов и утечки масла.
При осмотре бензиновых модификаций стоит внимательно прислушаться к звукам из–под крышки клапанов. Стуки или скрежет означают необходимость замены компенсаторов зазора клапанов. Ремонт требует обращения к специалистам и стоит сравнительно дорого. В злополучных экземплярах, оборудованных системой работы на сжиженном газе, не редко выпадают седла клапанов, что может привести к повреждению соответствующего цилиндра. Поскольку ремонт потребует демонтаж и разборку головки блока цилиндров, затраты составят более 20 000 рублей.
Европейские модификации Jeep Grand Cherokee WJ могли оснащаться двумя дизельными 5-цилиндровыми двигателями 3.1 TD и 2.7 CRDI.
Первый мотор разработан итальянской компанией VM Motori. 3,1-литровый дизель довольно слаб. Развивая мощность 140 л.с. и 384 Нм крутящего момента, он ускоряет 2-тонный внедорожник до 100 км/ч за 14 секунд.
Итальянский дизель заслужил репутацию ненадежного и сложного в ремонте. Он имеет пять головок — по одной на каждый цилиндр. Это хорошее решение для стационарных агрегатов, собственно для чего и был изначально предназначен (для работы на судах). Но в автомобилях он подвергается большим изменениям нагрузок и температуры. Мало кто из владельцев соблюдает строгий регламент — подтяжка головки каждые 10 000 км. В итоге появляются неконтролируемые утечки масла, его уровень падает до критических значений, и двигатель «ловит клина». Далее следует капиталка.
Гораздо большего доверия заслуживает 2,7-литровый турбодизель немецкого концерна Mercedes-Benz, оснащенный системой Common Rail. 2.7 CRDI имеет мощность 163 л.с. и считается вполне надежным. Разгон до 100 км/ч занимает чуть более 11 секунд, а средний расход топлива в обычном режиме эксплуатации не превышает 10-11 литров на 100 км.

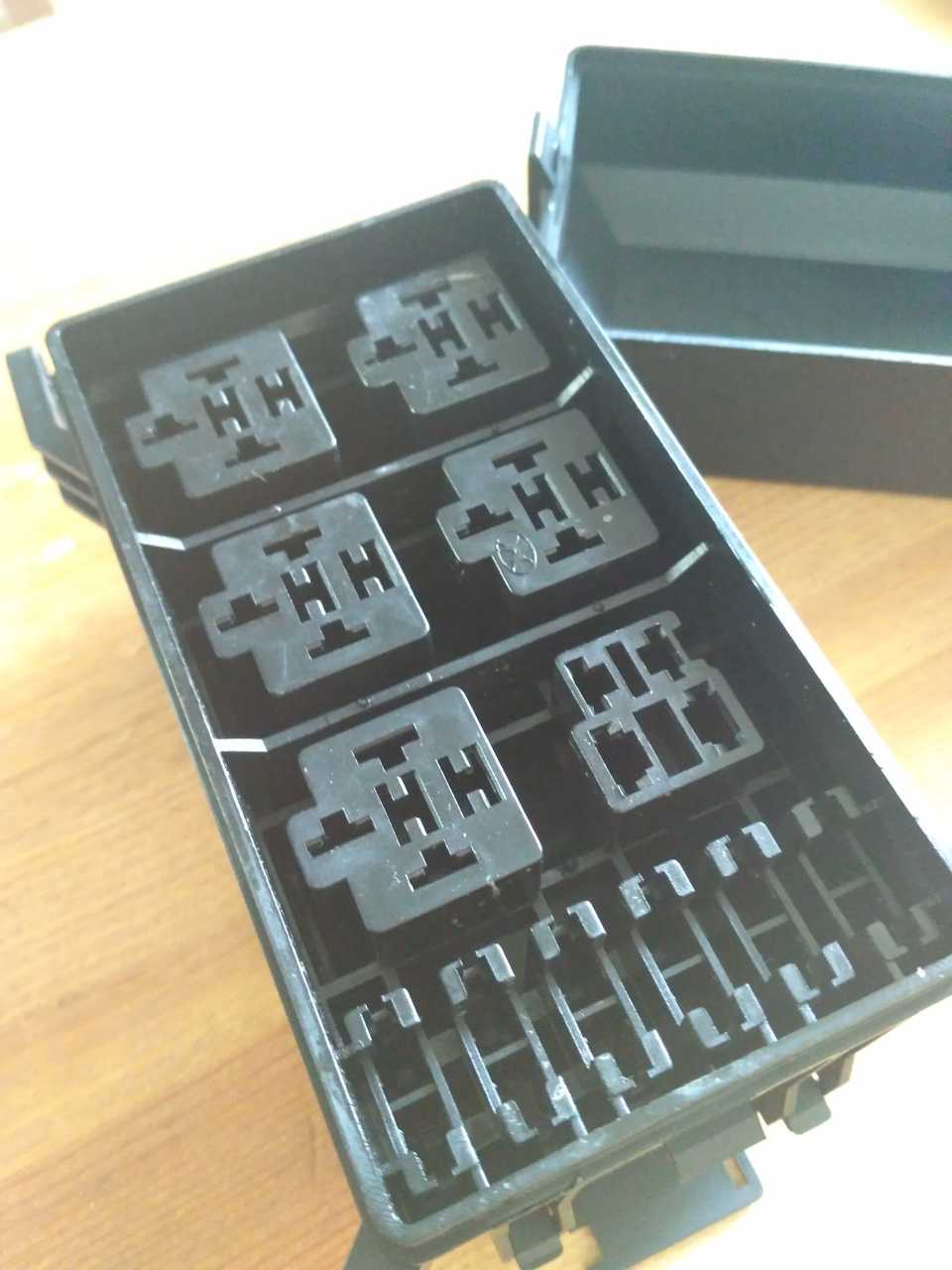

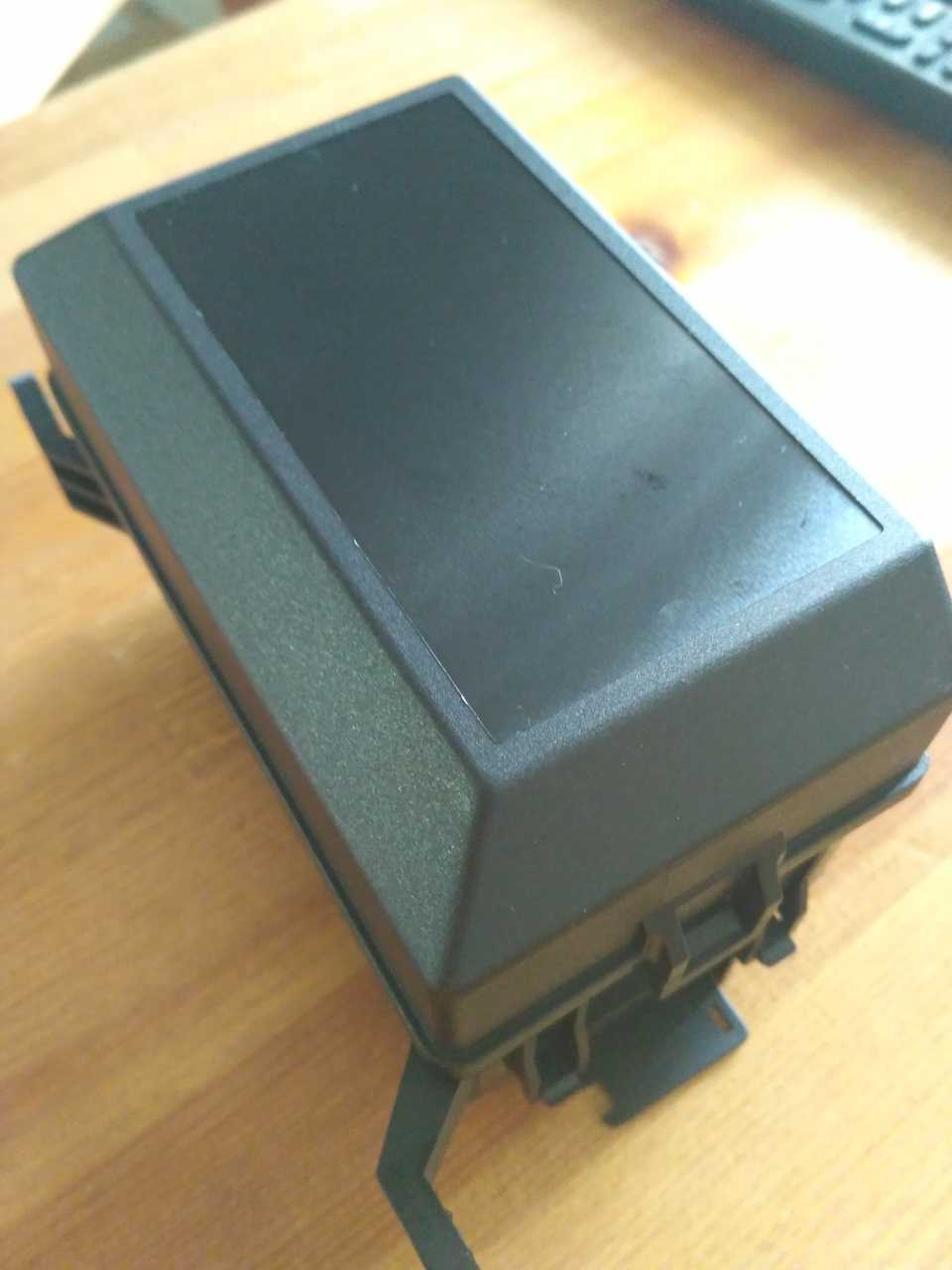

PDC (Power Distribution Center, under hood)
The IOD connector can be used by the vehicle owner as a convenient means of reducing battery depletion when a vehicle is to be stored for periods not to exceed about twenty days (short-term storage). Simply disconnect the IOD connector from the JB receptacle slot # 15 and place it in slot # 11 (see diagram above). However, it must be remembered that disconnecting the IOD connector will not eliminate IOD, but only reduce this normal condition. When a vehicle will not be used for more than twenty days, but less than thirty days, remove the IOD fuse from the Power Distribution Center (PDC). If a vehicle will be stored for more than about thirty days, the battery negative cable should be disconnected to eliminate normal IOD; and, the battery should be tested and recharged at regular intervals during the vehicle storage period to prevent the battery from becoming discharged or damaged. Refer to Ignition-Off Draw Fuse and Battery in the index in this service manual for the location of additional service information covering the ignition-off draw fuse and the battery.
Предохранители в салоне Chrysler Voyager (1996-2000)
Блок предохранителей расположен под приборной панелью со стороны водителя.
| № | (А) | Назначение |
|---|---|---|
| 1 | 10 | Модуль управления кузовом |
| 2 | 10 | Комбинация приборов, модуль управления кузовным оборудованием, модуль управления коробкой передач, соленоид блокировки переключения тормозов |
| 3 | 15 | 1998-2000: Правый передний фонарь указателя поворота/парковки (прицеп), правый задний фонарь в сборе, разъем прицепа, предохранитель (в салоне): “1” |
| 20 | 1996–1997: Управление отопителем кондиционера, центр сообщений, блок управления кузовным оборудованием, мотор заднего стеклоочистителя. | |
| 4 | 15 | 1998-2000: Левая/правая противотуманная фара |
| 15 | 1996-1997: Правый передний стояночный/указатель поворота, правый задний фонарь в сборе | |
| 5 | 15 | 1998-2000: Модуль омывателя (экспорт), переключатель фар (экспорт), левый передний стояночный сигнал/указатель поворота (прицеп), номерной фонарь, левый задний фонарь в сборе |
| 15 | 1996-1997: Левая/правая противотуманная фара | |
| 6 | 20 | 1998-2000: Блок управления кузовным оборудованием, управление отопителем кондиционера, центр сообщений, автоматическое зеркало «день/ночь», компас/мини-бортовой компьютер, мотор заднего стеклоочистителя. |
| 15 | 1996-1997: Левая передняя лампа парковки/сигнала поворота, левая задняя лампа в сборе, переключатель фары, лампа номерного знака | |
| 7 | 10 | Зеркало с подогревом, зеркало с электроприводом для водителя, зеркало с электроприводом для пассажира |
| 8 | 10 | Радио |
| Премиум: радио, реле динамика (дроссель радио) | ||
| 9 | 15 | 1998-1999: Электрический антиобледенитель стеклоочистителей |
| 10 | 2000: Электрический антиобледенитель стеклоочистителей | |
| 10 | 10 | 1998-2000: Реле стартера, модуль управления коробкой передач, переключатель блокировки сцепления (механическая коробка передач) |
| 10 | 1996-1997: АБС | |
| 11 | 20 | Управление обогревателем заднего кондиционера |
| 12 | 10 | Переключатель обогрева сиденья водителя/пассажира, комбинированный модуль мигалки/DRL, ABS, реле электродвигателя переднего вентилятора, реле обогревателя заднего стекла (управление обогревателем кондиционера), лампа заднего хода (переключатель лампы заднего хода (механическая коробка передач), датчик диапазона коробки передач ( Автоматическая коробка передач — EATX), переключатель парковочного/нейтрального положения (автоматическая коробка передач — ATX)), автоматическое зеркало «день/ночь» |
| 13 | 9 | Бензин: Реле топливного насоса, модуль управления силовым агрегатом, модуль иммобилайзера Sentry Key (экспорт), насос обнаружения утечек EVAP, реле муфты компрессора кондиционера, соленоид муфты гидротрансформатора (ATX), соленоид EGR, предохранитель (моторный отсек): «2» ( 1996-1999), “13” (2000)) |
| 9 | Дизель: реле подогревателя топлива, модуль управления двигателем, реле муфты компрессора кондиционера, датчик скорости автомобиля, модуль иммобилайзера Sentry Key (экспорт), предохранитель (в моторном отсеке): «2» (1996–1999), «13» (2000)) | |
| 14 | 3 | 1996-1997: Двигатель замка левой передней двери |
| 15 | 9 | 1998-2000: Реле разблокировки двери водителя, реле разблокировки двери, реле блокировки двери, модуль омывателя (экспорт) |
| 4 | 1996-1997: Электродвигатель замка задней поднимающейся двери, контакт левой задней сдвижной двери | |
| 16 | 6 | 1996-1997: Электродвигатель замка правой передней двери, контакт правой задней сдвижной двери |
| 17 | 4 | 1996-1997: Электродвигатель замка левой передней двери, Электродвигатель замка правой передней двери |
| 18 | 6 | 1996-1997: Электродвигатель замка задней подъемной двери, контакт левой задней сдвижной двери, контакт правой задней сдвижной двери |
| 19 | 9 | 1998-2000: Реле прикуривателя/аксессуаров, модуль омывателя (экспорт), двигатель переднего омывателя, двигатель заднего омывателя, переключатель переднего стеклоочистителя |
| 6 | 1996-1997: Двигатель переднего омывателя, Двигатель заднего омывателя | |
| 20 | 9 | 1998-2000: Переключатель стеклоподъемника водителя/пассажира |
| 9 | 1996-1997: Переключатель стеклоподъемника водителя | |
| 21 | 9 | 1998-2000: Переключатель стеклоподъемника водителя |
| 6 | 1996-1997: Переключатель стеклоподъемника водителя/пассажира | |
| 22 | 3 | 1996–1997: Реле стартера, блок управления коробкой передач, блокировочный выключатель сцепления (механическая коробка передач) |
| R1 | Обогрев заднего стекла | |
| R2 | Оратор | |
| R3 | Противотуманная фара | |
| R4 | Лампа любезности | |
| R5 | Разблокировка двери водителя | |
| R6 | Модуль омывателя | |
| R7 | Складывание зеркала с электроприводом | |
| R8 | Развернуть зеркало с электроприводом | |
| R9 | По разблокировке | |
| R10 | Замок | |
| R11 | Комбинированный модуль Flasher/DRL |
Какие аккумуляторы выбрать для Jeep Grand Cherokee
Идеальный вариант — замена на оригинальный аккумулятор от производителя в соответствии с параметрами, указанными на этикетке старой АКБ. Если этикетка оторвалась со временем или уже установлена «чужая» батарея, следует ориентироваться по году выпуска.
Сложнее, когда приобрести родной аккумулятор Jeep Grand Cherokee невозможно – слишком накладно или попросту нет в продаже. В этом случае следует подобрать наиболее близкую по параметрам модель другого производителя.
Вот несколько подходящих моделей европейских компаний, имеющихся сегодня на рынке:
| Полярность | Ёмкость,
А/ч |
Пусковой ток, Ампер | Размеры, мм | |

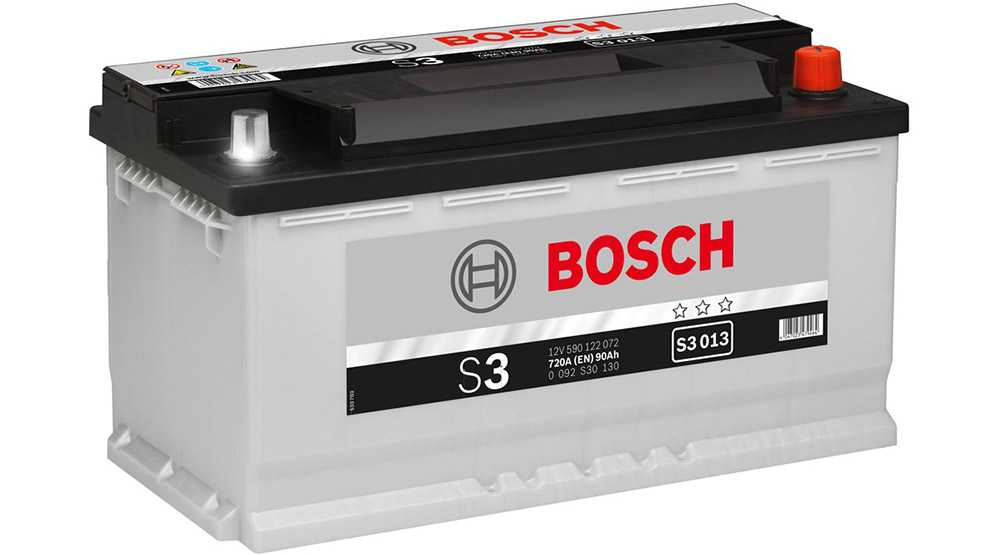

| Bosch S3 013 — ФРГ | Обратная | 90 | 720 | 353х175х190 |

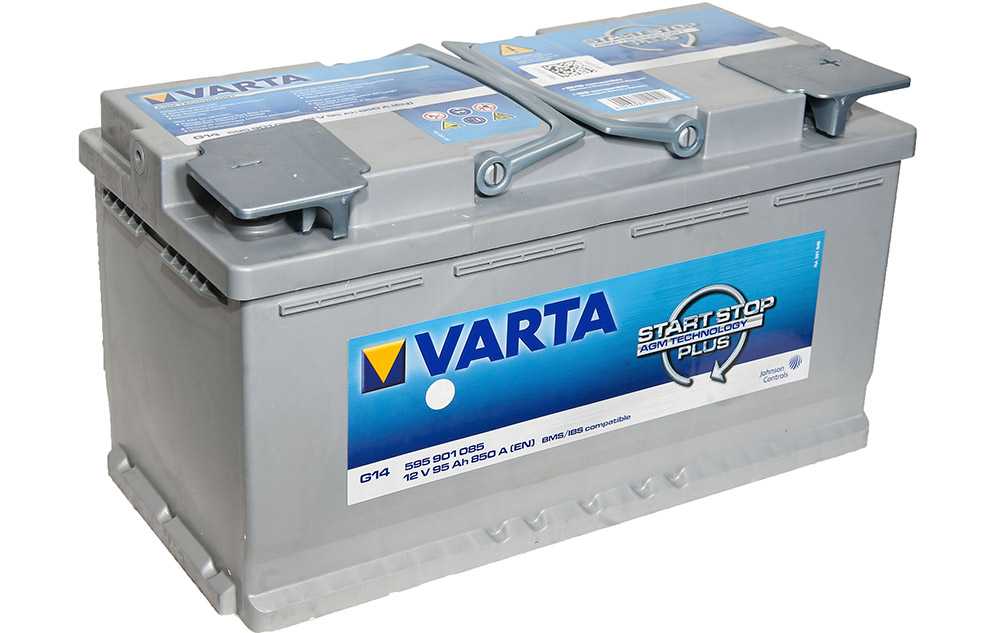

| Varta AGM Start-Stop plus G14 — ФРГ | Обратная | 95 | 850 | 353х175х190 |

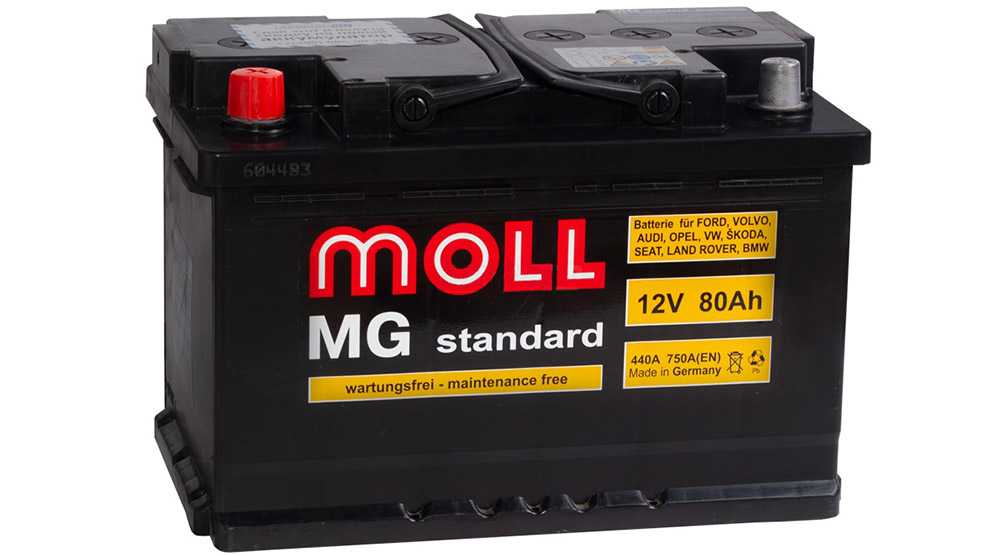

| MOLL MG — ЕС | Прямая | 80 | 750 | 276х175х190 |

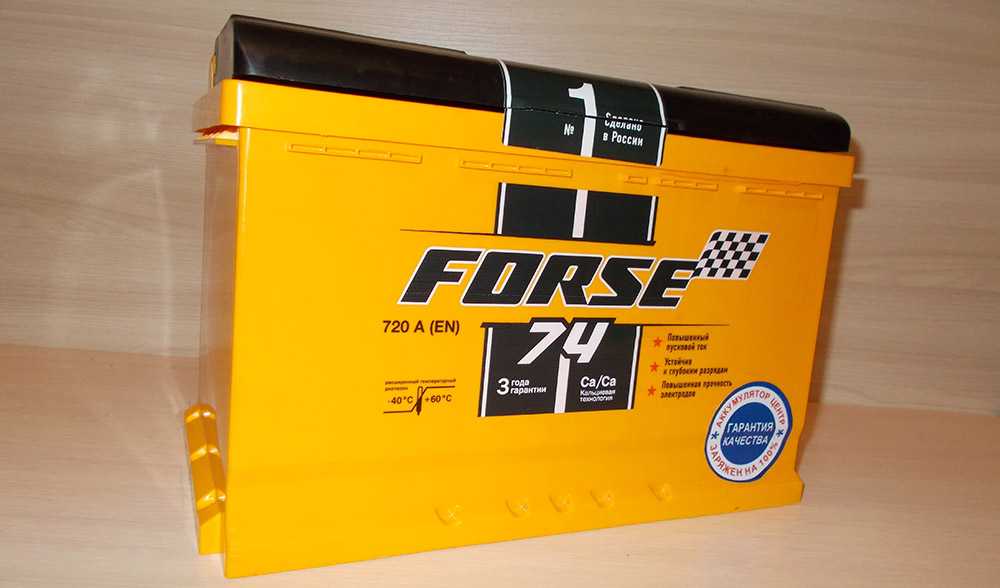

| FORSE — ЕС | Прямая | 74 | 720 | 278х175х190 |
С моделями WK2 дело обстоит сложнее, аккумулятор, рекомендуемый на замену для модели 2012 года, может не подойти для модели 2014 года, всего двумя годами моложе, и наоборот. Рассмотрим этот вопрос подробнее.
Для Cherokee WK2, выпущенных с 2010 по 2013 г., рекомендуются кальциевые либо EFB аккумуляторы. Необходимо учитывать следующее: кальциевые Ca/Ca АКБ оптимальны для автолюбителей, ежедневно проезжающих солидные расстояния. Тем, кто пользуется машиной время от времени, лучше (и дешевле) приобрести на замену свинцово-кислотную EFD батарею.

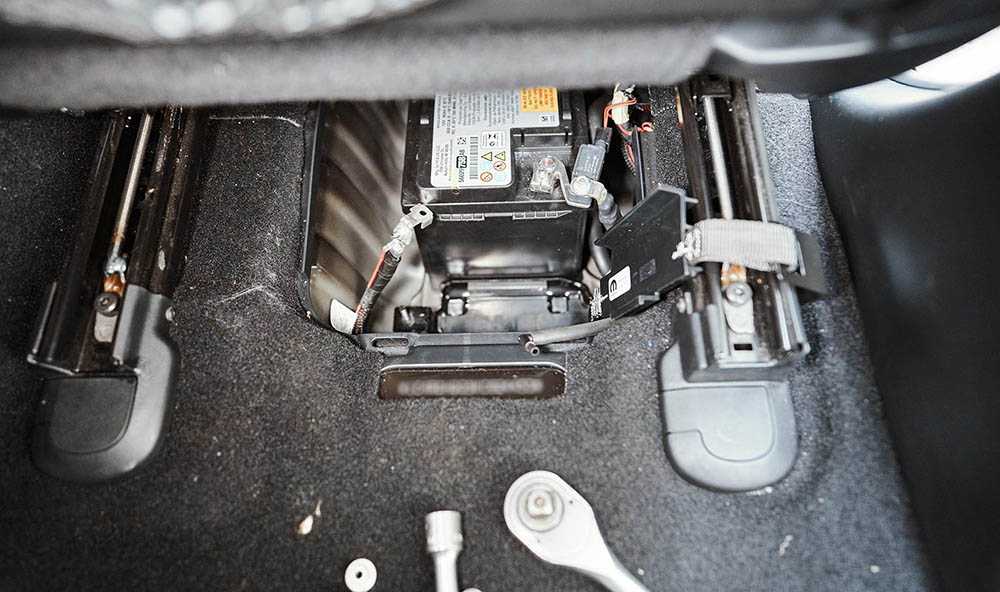

На новых моделях Jeep Grand Cherokee wk2, выпускаемых с 2014 года, производителем устанавливается AGM аккумулятор и это будет идеальным вариантом. Но, опять же, если машиной пользуются не слишком часто, возможна замена на менее продвинутую, не столь дорогостоящую EFB батарею.
Блок предохранителей салона Jeep Cherokee XJ (1984-1996)
Блок предохранителей находится со стороны водителя под приборной панелью.
| № | (А) | Назначение |
|---|---|---|
| 1 | 25 | Стеклоочиститель/омыватель заднего стекла |
| 2 | 15 | Радио, прикуриватель, купольная лампа, реле подсветки ЖК-дисплея |
| 3 | 10 | Часы, Охранная сигнализация (зажигание) |
| с 1993: Расширенный переключатель холостого хода | ||
| 4 | 15 | Flash to Pass, фары, переключатель затемнения фар, модуль задержки фар |
| 5 | 25 | Двигатель вентилятора |
| 30 | Переключатель режима кондиционирования (с кондиционером), переключатель режима обогрева (без кондиционера) | |
| 6 | 30 | Электрические стеклоподъемники |
| 7 | 2 | Системный модуль антиблокировочной системы тормозов (ABS), реле питания ABS, |
| 8 | 20 | Мигалка указателя поворота, реле обогрева заднего стекла |
| 9 | 10 | Потолочное освещение, лампа для чтения, подсветка салона, подсветка перчаточного ящика, подсветка багажного отсека, память радиоприемника, зеркала с электроприводом, разъем Teltak, переключатель замка левой/правой двери, разъем Telltale, реле времени с задержкой |
| 10 | — | Не используется |
| 11 | 25 | Модуль задержки фар, звуковые сигналы, охранная сигнализация |
| 12 | 15 | Система предупреждения об опасности, стоп-сигналы |
| с 1993: Не используется | ||
| 13 | 20 | с 1993: Реле замка двери с электроприводом, реле отпирания двери с электроприводом |
| 7.5 | с 1988: Блок управления коробкой передач | |
| 14 | 10 | Не используется |
| с 1993: Радио ETR, силовая антенна | ||
| 15 | 15 | с 1993: Габаритные огни (выход выключателя габаритных фонарей), потолочная консоль, реле подсветки ЖК-дисплея, лампа номерного знака, разъем для буксировки прицепа, модуль звукового сигнала/зуммера, лампы приборной панели, часы, радио/часы и память, переключатель фар, |
| 10 | Габаритные огни, предупредительный звуковой сигнал/зуммер фар, диммер подсветки приборной панели | |
| 16 | 30 | Сиденья с электроприводом, буксировка прицепа, дверные замки с электроприводом |
| 17 | 7.5 | Датчики комбинации приборов, модуль задержки фар, модуль звукового сигнала, потолочная консоль, предупреждение о непристегнутом ремне, модуль дистанционного доступа без ключа |
| 18 | 25 | Обогрев заднего стекла |
| 19 | 5 | Лампы приборной панели, подсветка магнитолы |
| 20 | Стеклоочиститель/омыватель ветрового стекла |
Где предохранитель указателя поворота на Jeep Grand Cherokee?
Теперь мы будем искать где предохранитель поворотника на вашем Jeep Grand Cherokee является. Указатели поворота связаны с некоторыми электронными элементами, и к ним могут быть подключены некоторые предохранители на вашем автомобиле в зависимости от года и опций, которые у него есть. С другой стороны, помимо предохранителей, есть также реле, которое управляет правильной работой вашего кондиционера. Мы поможем вам один за другим обнаружить предохранитель и реле указателей поворота на вашем Jeep Grand Cherokee .
Замена предохранителей внутреннего указателя поворота вашего Jeep Grand Cherokee
.Сначала мы сосредоточимся на внутренних предохранителях указателей поворота вашего Jeep Grand Cherokee. Для этого вам придется иди к блоку предохранителей твоей машины
Если вы не можете его обнаружить, обратите внимание, что он находится рядом с вашим рулевым колесом, вы узнаете его точное положение благодаря руководству по эксплуатации вашего Jeep Grand Cherokee
Просмотрите руководство на крышке блока предохранителей
чтобы обнаружить предохранитель (-ы) указателя поворота вашего Jeep Grand Cherokee проверьте все предохранители, в названии которых есть слово «загорается».
Осторожно извлеките предохранитель (и) указателя поворота с помощью плоскогубцев и проверьте состояние нити накала.
Если один из них вышел из строя, замените его новым предохранителем. В качестве последнего решения вы можете отнести свой автомобиль к автомеханику, чтобы он поближе познакомился с причиной вашей проблемы.
После замены предохранителя указателя поворота в автомобиле соберите и проверьте фары.
Замена реле предохранителя указателя поворота вашего Jeep Grand Cherokee
Наконец, теперь мы узнаем, как проверить состояние реле указателя поворота в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:
- Откройте блок предохранителей вашего Jeep Grand Cherokee, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть крышки на предмет положения реле указателя поворота или обратитесь к руководству по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
- Поменяйте местами реле с другим реле, чтобы проверить свои поворотные огни, или замените его новым.
Теперь ты знаешь как найти предохранитель указателя поворота вашего автомобиля , если вы ищете другие предохранители как предохранитель стартера на Jeep Grand Cherokee, или предохранитель звукового сигнала, не стесняйтесь обращаться за советом к нашим веб-материалам, посвященным этим предохранителям.
Если вам нужны дополнительные руководства по Jeep Grand Cherokee, перейдите на наш Jeep Grand Cherokee категория.
Типичные проблемы и неисправности
Автолюбителям, педантичным в вопросах эффективности и надежности, лучше обратить внимание на японские внедорожники. Jeep страдает большим числом мелких неисправностей, что многих сильно раздражает
Правда, от значительного числа дефектов легко можно избавиться самостоятельно, но не каждый любит «марать» свои руки в гараже. В тоже время, частые визиты в автосервисы существенно повышают эксплуатационные расходы.
Немало проблем преподносит электрооборудование. Чаще всего приходится сталкиваться с отказами подогрева сидений и CD-чейнджера. Нередко закисают контакты, что вызывает множество мелких сбоев в работе электрики, круиз-контроля, электростеклоподъемников и другого оборудования. Так же встречаются недуги электромотора или контроллера вентилятора системы охлаждения.
Типичная проблема Grand Cherokee – разрушение заслонок, отвечающих за дозирование теплого воздуха. Она касается экземпляров, оснащенных климат-контролем, и проявляется прекращением подачи теплого воздуха. Замена хлипких пластиковых заслонок на алюминиевые навсегда избавит от данной проблемы. Однако, ремонт потребует существенных затрат. Для замены необходимо снятие передней панели.
Немало забот доставляет и тормозная система – закисают и клинят поршни тормозных суппортов. Примечательно, что даже замена поршней на новые, решает проблему ненадолго. Выход из положения – установка аналогов из оцинкованной стали, приобрести которые можно через интернет.
Довольно часто происходит разрыв магистрали высокого давления гидроусилителя, что приводит к утечке рабочей жидкости из системы. Замена трубопровода на новый потребует больших затрат, что вынуждает многих владельцев прибегнуть к восстановлению поврежденной магистрали. Так же встречаются утечки жидкости ГУР через рулевую рейку. Кроме того, Grand Cherokee второго поколения склонен к утечкам из коробки передач и мостов.
Grand Cherokee fuses 1999-2004
| Cavity | Fuse | Color | Description |
| F1 | — | — | Spare |
| F2 | — | — | Spare |
| F3 | 10 Amp | Red | Headlight high beam left |
| F4 | 15 Amp | Lt. Blue | Flasher, hazard switch (see Junction Block diagram above for location of turn signal Flasher relay – Mopar p/n 4686094)(Repair tip:
Note: On some or all WJ models, this fuse is also used for the ashtray light and the shifter assembly light. |
| F5 | 25 Amp | Natural | Radio amplifier |
| F6 | 15 Amp | Lt. Blue | Park lamps |
| F7 | 10 Amp | Red | Interior lights |
| F8 | 15 Amp | Lt. Blue | Overhead console, rear wiper, IP lights, rear flipper glass solenoid, power locks |
| F9 | 20 Amp | Yellow | Power outlets |
| F10 | 20 Amp | Yellow | Adjustable pedals (2002-2004 only) |
| F11 | 10 Amp | Red | Rear window defrost indicator |
| F12 | 10 Amp | Red | Auto shutdown relay / “Fuel” |
| F13 | — | — | Spare |
| F14 | 10 Amp | Red | Headlight low, left |
| F15 | 10 Amp | Red | Headlight low, right |
| F16 | 10 Amp | Red | Headlight high, right |
| F17 | 10 Amp | Red | Instrument cluster, diagnostic connector |
| F18 | 30 Amp | ? | Trailer tow |
| F19 | 10 Amp | Red | Anti-lock brakes |
| F20 | 10 Amp | Red | Ignition Run / Heated seats / A/C Heater control / Flasher – Left and Right turn signal switch sense |
| F21 | 10 Amp | Red | Ignition Run / Start – PDC (Power Distribution Center) |
| F22 | 10 Amp | Red | Ignition Run / Start |
| F23 | 15 Amp | Lt. Blue | Brake switch |
| F24 | 15 Amp | Lt. Blue | Foglamps |
| F25 | 20 Amp | Yellow | Accessory delay relay (sunroof) |
| F26 | 15 Amp | Lt. Blue | Cigar |
| F27 | 15 Amp | Lt. Blue | Rear fog (export) |
| F28 | 10 Amp | Red | Body Control Module, Acc/Run |
| F29 | 10 Amp | Red | Rear wiper switch. Washer motors |
| F30 | 15 Amp | Lt. Blue | Radio |
| F31 | 10 Amp | Red | Ignition Start |
| F32 | 10 Amp | Red | Ignition Run / Start – Airbag |
| F33 | 10 Amp | Red | Ignition Run / Only – Airbag |
| C1 | 20 Amp | Yellow | Wiper (Circuit Breaker) |
| C2 | 20 Amp | Yellow | Seats (Circuit Breaker) |
| C3 | — | — | Spare |
Замена предохранителей
Панель плавких предохранителей
Плавкие предохранители салона
Панель плавких предохранителей находится на нижней приборной панели слева от рулевой колонки. Маркировка указана на крышке панели плавких предохранителей, чтобы идентифицировать каждый плавкий предохранитель для облегчения замены.
| Полость | Предохранитель | Назначение |
| 1. | Резерв | |
| 2. | Резерв | |
| 3. | 10 А Красный | Дальний свет левой фары |
| 4. | 15 А Синий | Проблесковый маячок |
| 5. | 25 А Натуральный | Радио/усилитель |
| 6. | 15 А Синий | Парковочные фонари |
| 7. | 10 А Красный | Внутреннее освещение |
| 8. | 15 А Синий | Верхняя консоль, задний стеклоочиститель, габаритные огни, соленоид заднего стеклоочистителя |
| 9. | 20 А Желтый | Вывод питания |
| 10. | 20 А Желтый | Регулируемые педали |
| 11. | 10 А Красный | Индикатор подогрева заднего окна |
| 12. | 10 А Красный | Автореле «Fuel» |
| 13. | Резерв | |
| 14. | 10 А Красный | Ближний свет левой фары |
| 15. | 10 А Красный | Ближний свет правой фары |
| 16. | 10 А Красный | Дальний свет правой фары |
| 17. | 10 А Красный | Панель приборов, диагностический разъем |
| 18. | 30 А | Буксировочный комплект |
| 19. | 10 А Красный | Антиблокировочная тормозная система |
| 20. | 10 А Красный | Включение зажигания |
| 21. | 10 А Красный | Включение зажигания / пуск PDC |
| 22. | 10 А Красный | Включение зажигания / пуск |
| 23. | 15 А Синий | Выключатель тормозной системы |
| 24 | 15 А Синий | Противотуманные фары |
| 25 | 20 А Желтый | Реле дополнительного оборудования (Люк) |
| 26 | 15 А Синий | Прикуриватель |
| 27 | 15 А Синий | Задние противотуманные фары (если оборудовано) |
| 28 | 10 А Красный | Модуль управления оборудованием кузова, замок зажигания Acc/Run |
| 29. | 10 А Красный | Переключатель заднего стеклоочистителя, привод омывателя |
| 30. | 15 А Синий | Радио |
| 31. | 10 А Красный | Пуск замка зажигания |
| 32. | 10 А Красный | Включение зажигания / пуск Подушки безопасности |
| 33. | 10 А Красный | Включение зажигания / пуск Подушки безопасности |
| С1 | 20 А | Стеклоочиститель (Выключатель) |
| С2 | 20 А | Сидения (Выключатель) |
| С3 | Резерв |
Плавкие предохранители моторного отсека (Центр распределения питания)
Ваш автомобиль оборудован центром распределения питания, расположенным в моторном отсеке около аккумулятора. Центр распределения питания имеет плавкие предохранители “Cartridge” со сменными однорядными плавкими перемычками. Центр распределения питания также содержит плавкие предохранители «Мини» и реле со штепсельными зажимами и мини-реле ISO. Маркировка внутри запирающейся крышки центра распределения питания идентифицирует каждый компонент для простоты замены, в случае необходимости. Плавкие предохранители “Cartridge” и реле можно получить у Вашего уполномоченного дилера.
Я хотел назвать этот пост «мой грёбаный перфекционизм», но воздержался…
Ох ты ж ёжик, а что это за чепуйхня? А это см. название поста.
Вот в неё то я и установлю все эти реле контроля напряжения, питания компрессора и чего мне там ещё в голову взбредёт. Ну и, конечно, предохранители будут там.
Как проводится замена аккумулятора Grand Cherokee
Замена аккумулятора на старых моделях Grand Cherokee осуществляется так же, как и на большинстве других автомобилей, лишь с некоторыми нюансами. Прежде чем поменять батарею, следует, во избежание проблем, сохранить данные блоков памяти Grand Cherokee, это позволит в случае сбоя настроить электронику, когда замена аккумулятора будет осуществлена.
Пошаговая инструкция по замене АКБ:
- Выключаем зажигание и открываем капот, под которым находится аккумулятор Cherokee, там же, где и на большинстве других машин, – сзади левой фары.
- Снимаем защитную крышку АКБ, сжимаем стопорные планки с её боков и, подав чуть вперёд, открываем крышку блока предохранителей.
- С помощью ключа на 10 снимаем провод с отрицательной клеммы, блок предохранителей и затем провод с положительной клеммы.
- Откручиваем болты, крепящие прижимную пластину, и извлекаем батарею.
- Устанавливаем новый аккумулятор и монтируем всё на место в обратном порядке.
Что касается Grand Cherokee WK2, на нём надо сложить и сдвинуть вперёд пассажирское сиденье, что позволит увидеть, где находится аккумулятор. Будет удобнее пересесть назад, открыть крышку, отсоединить от него закреплённый на минусовой клемме датчик заряда и отстегнуть ремень, крепящий дополнительную батарею.
Дальнейшие действия не требуют особой квалификации. Стоит запомнить, где находится дополнительный аккумулятор Cherokee, плохое состояние которого может вызвать проблемы с работой системы старт-стоп.
Блок предохранителей моторного отсека Cherokee XJ (1984-1996)
| № | (А) | Назначение |
|---|---|---|
| 1 | 60 | Выход генератора |
| 2 | 30 | Управление двигателем (ECU) — топливный насос, форсунки, катушка зажигания, кислородные датчики, поле генератора, контроллер двигателя, контроллер автоматической коробки передач (ATCU) |
| 3 | 40 | Предохранитель (в салоне): «11» |
| 4 | 20 | Аварийные огни |
| 5 | 40 | Выключатель фар, предохранитель (в салоне): «4», «15» |
| 6 | 50
60 |
Замок зажигания, модуль дневных ходовых огней, реле топливного насоса, реле автоматического выключения, модуль управления силовым агрегатом, предохранитель (в салоне): «17» |
| 7 | 40 | Обогрев заднего стекла, соленоид стартера |
| 8 | 40 | Двигатель насоса АБС |
| 9 | 60 | Выход генератора |
| 10 | 30 | Система АБС |
| 11 | 15 | Замок зажигания — фонари заднего хода, катушка реле кондиционера, селектор переключения передач, регулятор скорости, доп. Катушка реле вентилятора охлаждения |
| 12 | 10 | Автоматическая коробка передач, модуль дневных ходовых огней, реле топливного насоса, реле автоматического выключения, модуль управления силовым агрегатом, предохранитель (в салоне): «17» |
| 13 | 15 | Вспомогательные фары — Противотуманные фары, Подкапотные фары |
| 14 | 20 | Контроллер двигателя |
| 15 | 20 | К. крутой вентилятор |
| 16 | 10
20 |
Зажигание выключено, память радио/часов, зажигание выключено, любезность купола (1994-95) |
| А | Доп. Реле вентилятора охлаждения | |
| B | Реле топливного насоса | |
| С | Реле насоса АБС | |
| D | Реле кондиционера | |
| E | Реле автоматического отключения | |
| F | Реле стартера | |
| G | Реле системы АБС |
Релейный блок Cherokee XJ
| № | Реле |
|---|---|
| 1 | подсветка (1993–1994 годы); |
| Не используется (1995) | |
| 2 | Гудок Relay (1993-1994) |
| Двойное реле мигалки (1995) | |
| 3 | Реле обогревателя заднего стекла |
| 4 | Не используется |
| 5 | Не используется (1993-1994) |
| Гудок Relay (1995) | |
| 6 | Не используется |
| 7 | Не используется |
| 8 | Реле освещения радио |
| 9 | Реле дверного замка (отпирания) с электроприводом |
| 10 | Реле дверного замка (замка) с электроприводом |
