Блок предохранителей УАЗ Патриот 316300 с 2005 года выпуска

  • К2 — реле-прерыватель стеклоочистителя;
  • К3 — реле-прерыватель указателей поворота;
  • К4 — реле включения ближнего света фар;
  • К5 — реле включения дальнего света фар;
  • К6 — дополнительное (разгрузочное) реле;
  • К7 — реле включения обогрева заднего стекла;
  • К8 — реле включения противотуманных фар;
  • F1-F23 — плавкие предохранители (см. таблицу)
  • К1 — реле стартера;
  • К2 — реле времени стеклоомывателя двери задка;
  • К3 -реле электровентилятора системы охлаждения двигателя;
  • К4 — реле звуковых сигналов;
  • К5 — реле электробензонасоса;
  • К6 — реле КМПСУД;
  • F1-F5 — плавкие предохранители (см. таблицу).

Расшифровка блока предохранителей УАЗ Патриот 316300 с 2005 года выпуска:

Обозначение Сила тока, А Защищаемые цепи
Монтажный блок
F1 5 Освещение приборов, габаритные огни левого борта
F2 7,5 Ближний свет правой фары
F3 10 Дальний свет правой фары
F4 10 Правая противотуманная фара
F5 30 Система электростеклоподъемников дверей, электропривод люка
F6 15 Штепсельная розетка переносной лампы
F7 20 Звуковой сигнал, электропривод зеркал
F8 20 Элемент обогрева заднего стекла
F9 20 Очистители и смыватели стекол
F10 20 Резерв
F11 5 Габаритные огни правого борта, освещение номерного знака
F12 7,5 Ближний свет левой фары
F13 10 Дальний свет левой фары и сигнализатор дальнего света фар
F14 10 Левая противотуманная фара
F15 20 Система электроблокировки замков дверей
F16 10 Аварийная сигнализация и указатели поворотов
F17 7,5 Плафоны освещения, подкапотная лампа, выключатель сигнала торможения
F18 25 Отопитель, прикуриватель, выключатель обогрева заднего стекла
F19 10 Комбинация приборов, выключатель света заднего хода
F20 7,5 Задние противотуманные огни
F21 10 Запасной предохранитель
F22 20 Запасной предохранитель
F23 30 Запасной предохранитель
Блок реле и предохранителей
F1 10 Силовая цепь реле электробензонасоса
F2 20 Силовая цепь реле КМПСУД
F3 20 Силовая цепь реле стартера
F4 25 Силовая цепь реле вентилятора
F5 80 (90) Питание монтажного блока

Блок предохранителей УАЗ Патриот 316300 с 2007 года выпуска

Cхема блока предохранителей:

  • К2 — реле-прерыватель стеклоочистителя;
  • К3 — реле-прерыватель указателей поворота;
  • К4 — реле включения ближнего света фар;
  • К5 — реле включения дальнего света фар;
  • К6 — дополнительное (разгрузочное) реле;
  • К7 — реле включения обогрева заднего стекла;
  • К8 — реле включения противотуманных фар;
  • F1-F23 — плавкие предохранители (см. таблицу)
  • К1 — реле стартера;
  • К2 — реле времени стеклоомывателя двери задка;
  • К3 — реле звуковых сигналов;
  • К4 — реле КМПСУД;
  • К5 — реле электробензонасоса;
  • К6 — реле электровентилятора;
  • К7 — реле электровентилятора;
  • F1-F10 — плавкие предохранители (см. таблицу)
  • К1 — реле включения вентилятора отопителя салона;
  • К2 — реле 1 заслонки рециркуляции;
  • К3 — реле 2 заслонки рециркуляции;
  • К4 — реле муфты компрессора;
  • К5 — реле вентилятора 1;
  • К6 — реле вентилятора 2;
  • F1-F3 — плавкие предохранители (см. таблицу)

Расшифровка блока предохранителей:

Обозначение Сила тока, А Защищаемые цепи
Монтажный блок
F1 5 Освещение выключателей и органов управления, габаритные огни левого борта
F2 7,5 Ближний свет правой фары
F3 10 Дальний свет правой фары
F4 10 Правая противотуманная фара
F5 30 Система электростеклоподъемников дверей, электропривод люка
F6 15 Штепсельная розетка переносной лампы
F7 20 Звуковые сигналы, электропривод зеркал
F8 Обогрева заднего стекла, наружных зеркал МУС
F9 20 Очистители и смыватели стекол, дополнительный отопитель салона
F10 20 Прикуриватель
F11 5 Габаритные огни правого борта, освещение номерного знака
F12 7,5 Ближний свет левой фары
F13 10 Дальний свет левой фары и сигнализатор дальнего света фар
F14 10 Левая противотуманная фара
F15 20 Система электроблокировки замков дверей
F16 10 Аварийная сигнализация и указатели поворота
F17 7,5 Плафоны освещения, выключатель сигнала торможения
F18 25 Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19 10 Комбинация приборов, выключатель света заднего хода
F20 7,5 Задние противотуманные огни
F21-23 10; 20; 30 Запасные предохранители
Блок реле и предохранителей
F1 30 Силовая цепь реле вентилятора
F2 25 Антиблокировочна¤ система (АБС)
F3 5 Приборы
F4 10 Силовая цепь реле электробензонасоса
F5 20 Силовая цепь реле стартера
F6 30 Силовая цепь реле вентилятора
F7 20 Силова¤ цепь реле КМПСУД
F8 10 Антиблокировочна¤ система (АБС)
F9 80 (90) Питание монтажного блока
F10 40 Антиблокировочна¤ система (АБС)
Реле и предохранители
F1 7,5 Муфта компрессора кондиционера
F2, F3 30 Вентилятор 1, вентилятор 2

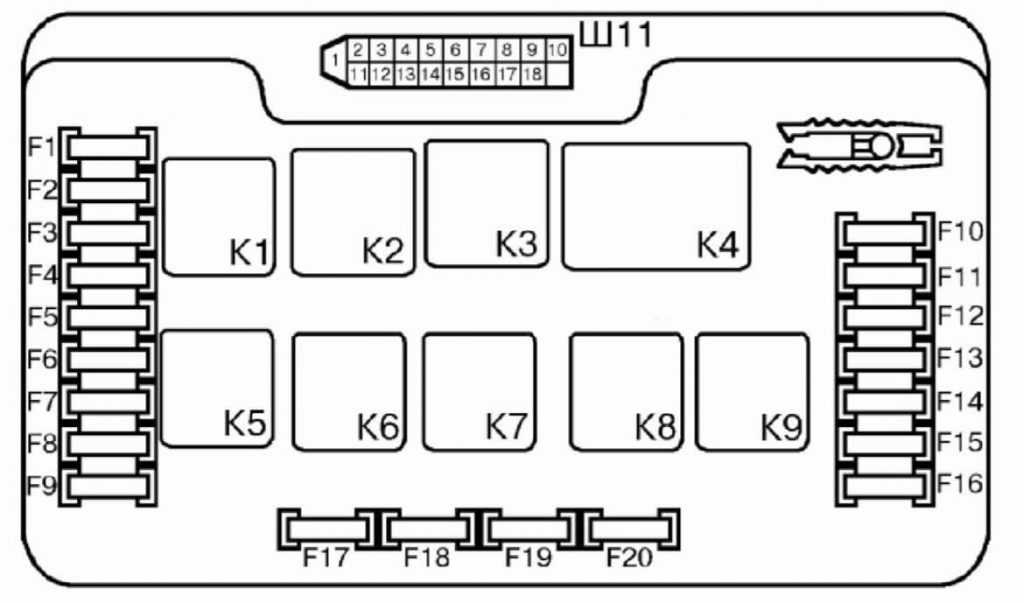

За что отвечают реле блока предохранителей ВАЗ 2110

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

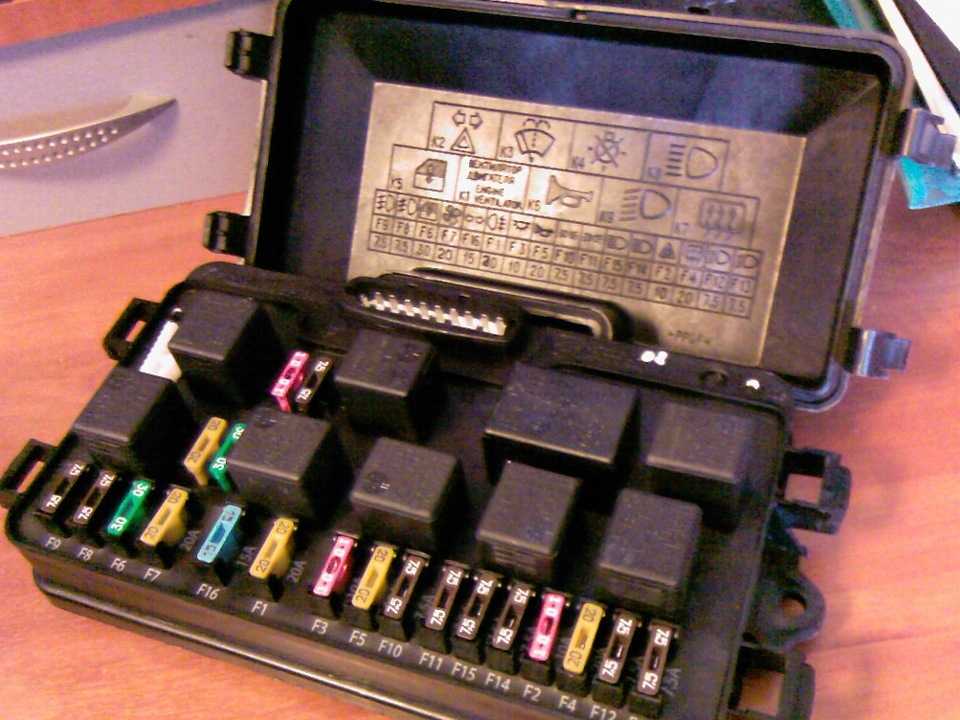

Распиновка монтажного блока 2110

К1 Реле контроля исправности ламп(внутри показаны контактные перемычки,которые устанавливаются вместо реле)
К2 Реле очистителя ветрового стекла
К3 Реле-прерыватель указателей поворота и аварийной сигнализации
К4 Реле включения ближнего света фар
К5 Реле включения дальнего света фар
К6 Дополнительное реле
К7 Реле включения обогрева заднего стекла
К8 Реле задних противотуманных фонарей(Резервное реле)

Цепи защищаемые предохранителями

№ предохранителя Защищаемые цепи
F1(5A) Лампы фонарей освещения номерного знака.Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта
F2(7.5A) Левая фара(ближний свет)
F3(10A) Левая фара(дальний свет)
F4(10A) Правая противотуманная фара
F5(30A) Электродвигатели стеклоподъёмников дверей
F6(15A) Переносная лампа
F7(20A) Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал
F8(20A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла
F9(20A) Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла
F10(20A) Резервный
F11(5A) Лампы габаритного света правого борта
F12(7.5A) Правая фара(ближний свет)
F13(10A) Правая фара(дальний свет).Контрольная лампа включения дальнего света
F14(10A) Левая противотуманная фара
F15(20A) Электрообогрев сидений.Блокировка замка багажника
F16(10A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
F17(7.5A) Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер)
F18(25A) Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель
F19(10А) Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля.Комбинация приборов.Часы(или маршрутный компьютер)
F20(7.5A) Лампы задних противотуманных фонарей

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Где находится и как устроен блок предохранителей ВАЗ 2114

Узлы автомобиля окутаны электрической сетью так же, как и квартира в доме. Электричество необходимо для работы стартера, генератора, двигателя, системы освещения, топливной системы и много другого. Как в любой электроцепи в автомобиле возникает риск короткого замыкания, который способен привести к неисправности подключенного узла.

Простой пример — перегорание дорогостоящих лампочек для фар или неработающий вентилятор охлаждения. Для безопасности узлов и агрегатов конструкторы установили монтажный блок 2114. В случае возникновения замыкания высокая температура расплавляет предохранитель, цепь размыкается, электричество не подается дальше.

Под панелью кроме реле находятся фишки на соответствующие узлы.

Порядок расположения:

  • Первый — предохранитель бензонасоса;
  • Второй — на печку ВАЗ;
  • Третий — модуль зажигания и ЭБУ.

Схема расположения в этом блоке имеет свою особенность, так предохранитель бензонасоса находится над реле, затем идет вторая пара, потом третья.

Основные блоки представляют собой пластиковые кейсы.

Внутри находятся:

  • Плоские рабочие элементы разных цветов — 16 фишек;
  • Реле — 9 штук;
  • Пластиковый пинцет для демонтажа фишек.

Реле закрыты черными прямоугольными корпусами. На внутренней части съемной крышки нанесена схема блока предохранителей с условными обозначениями в виде иконок с изображениями.

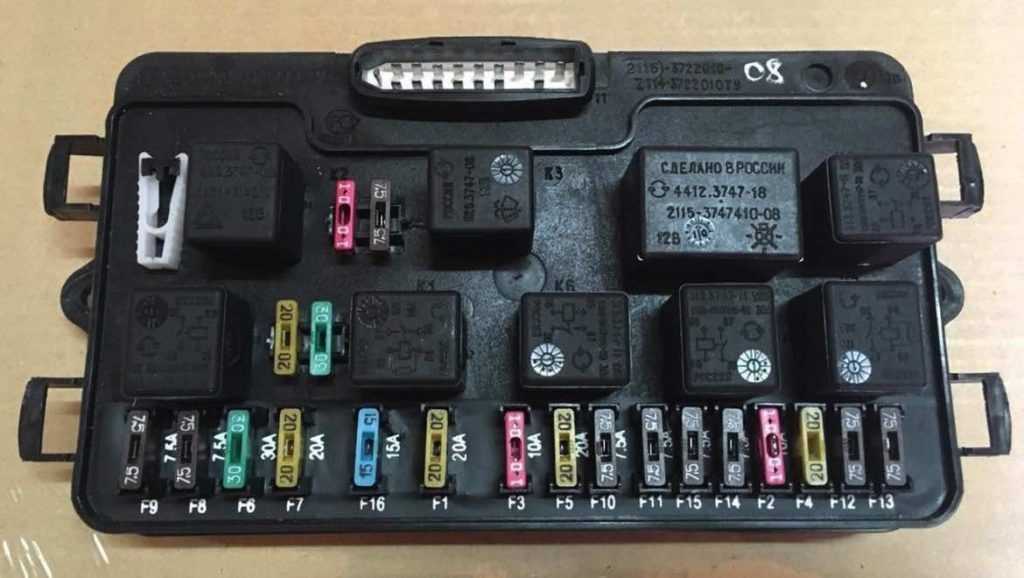

Монтажный блок 2114 инжекторных моделей: схема, распиновка и расшифровка

Одно из главных достоинств 14 модели ВАЗ — внедрение инжекторного впрыска топлива. В отличие от карбюраторных модификаций для нового узла требуется подключение к электрической системе автомобиля. По этой причине монтажные блоки инжекторных и карбюраторных моделей различаются.

В блоках современных моделях с инжектором предохранители разделены на две части и располагаются по боковым краям. Реле находятся в центре, дополнительные фишки и штекер установлены напротив друг друга вдоль края блока.

Водители часто сталкиваются с необходимостью заменить предохранитель. На трассе, особенно за городом сложно найти мастера — разбираться, как устроена схема, штекер, где находится предохранитель на то или иное устройство, автолюбителю приходится самостоятельно.

Блок предохранителей УАЗ Симбир 3162, 31602

Обозначение на рисунке блока предохранителей:

  • К2 — реле стеклоочистителя;
  • К3 — релюшка указателей поворота;
  • К4 — элекро реле включения ближнего освещение фар;
  • К5 — релюшка включения дальнего свечения фонарей;
  • К6 — дополнительное (разгрузочный) переключатель;
  • К7 — соленоид включения обогрева заднего стекла;
  • К8 — электромагнит включения противотуманных светильников;
  • F1-F23 — плавкие предохранители (см. таблицу)

Cхема блока предохранителей:

Энергоблок установлен в салоне машины, слева, под панелью измерительных приборов, напротив сиденья водителя.

Расшифровка блока предохранителей УАЗ Симбирь 31602:

Обозначение Сила тока, А Защищаемые цепи
Сборочный электро модуль
F1 5 Освещение приборов, габаритные огни левого
борта
F2 7,5 Ближнее свечение правой электро фары
F3 10 Дальнее освещенность правого фонаря
F4 10 Правый противотуманный светильник
F5 30 Система стекло подъемников дверей,
электрический привод люка
F6 15 Штепсельная розетка переносной лампы
F7 20 Звуковой сигнал, электропривод зеркал
F8 20 Элемент обогрева заднего стекла
F9 20 Очистители и омыватели стекол
F10 20 Релюшка очистителей фонарей
F11 5 Габаритные огни правого борта, освещение
номерного знака
F12 7,5 Ближний накал левого фонаря
F13 10 Дальняя освещенность левого светильника и сигнализатор
дальнего света фонаря
F14 10 Левая противотуманка
F15 20 Система блокировки замков дверей
F16 10 Аварийная сигнализация и указатели поворотов
F17 7,5 Плафоны освещения, подкапотная лампа,
выключатель сигнала торможения
F18 25 Печка, прикуриватель, переключатель
обогрева заднего стекла
F19 10 Комбинация приборов, переключатель освещения
заднего хода, бортовая система контроля
F20 7,5 Задний противотуманный
F21 10 Резервный электрический предохранитель
F22 20 Запасная электро пробка
F23 30 Аварийная пробка

Главная релюха 90.3747-10 (РФ) расположена на щитке передка, над движком, рядом с релюхой топливного насоса.

Соленоид топливного насоса типа 90.3747-10 (РФ) устанавливается на щитке передка, над мотором, рядом с главным электромагнитом КМПСУД и промежуточной релюшкой включения стартера (втягивающего соленоида).

Промежуточная релюха стартера устанавливается на щитке переда, над мотором, рядом с главной релюшкой КМПСУД и реле топливного насоса.

Цепь главного соленоида, идущая от аккумулятора, защищена от коротких замыканий на «массу» жгутовым
плавким предохранителем на 20 А типа 688670-7 (АМР) или 354.3722 (РФ). Одновременно, цепь зажигания КМПСУД защищена от коротких замыканий на «массу» жгутовой плавкой электро пробкой 10 А типа 688670-5 (АМР) или 352.3722 (РФ). Пробки ставятся в колодки, которые крепятся:

  • 20А — к главной релюхи;
  • 10А — к релюшке электрического бензонасоса.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А Левая фара (ближний свет).
F3 — 10А Левая фара (дальний свет).
F4 — 10А Правая противотуманная фара.
F5 — 30А Электродвигатели стеклоподъемников дверей.
F6 — 15А Переносная лампа.
F7 — 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А Резервный.
F11 — 5А Лампы габаритного света правого борта.
F12 — 7,5А Правая фара (ближний свет).
F13 — 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А Левая противотуманная фара.
F15 — 20А Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А Лампы задних противотуманных фонарей.
К1 реле контроля исправности лампочек;
К2 реле передних дворников;
K3 реле-прерыватель повторителей и аварийной сигнализации;
К4 реле включения ближнего света;
К5 реле включения дальнего света;
К6 дополнительное реле;
К7 реле включения обогрева заднего стекла;
K8 резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Как разобрать и почистить монтажный блок

Причиной неисправности в работе узлов на авто может быть влага, окислы или испорченные дорожки платы внутри блока. Для ремонта необходимо полностью разобрать изделие.

Пошаговый процесс разборки:

  1.   Демонтировать корпус.
  2.   Снять предохранители, реле.
  3.   Открутить 4 удерживающих болта.
  4.   Вынуть плату.
  5.   Разделить на две половины.
  6.   Осмотреть, прочистить, восстановить дорожки, лаковое покрытие, припаять контакты.
  7.   Собрать в обратном порядке.

Схема предохранителей ВАЗ 2114 8 клапанов потребуется при сборке — правильное расположение фишек поможет избежать неисправностей в будущем.

Демонтаж, разборка и сборка МБ ВАЗ 2114 инжектор доступна в домашних условиях

Важно подготовить распиновку, инструменты, а также проводить работу аккуратно, без спешки

Расшифровка штекеров монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115 модели 2114-3722.010

Таблица расшифровки клемм монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115
Обозначение штекерного разъема Номер клеммы Цвет провода Наименование устройства
Ш1 1 Б стеклоподъемники
2 Г выключатель зажигания (кл. 15/2)
3 ГП выключатель зажигания (кл. 15)
4 ЖГ переключатель эл.двигателя отопителя
5 Р выключатель зажигания (кл. 30/1)
6 КР выключатель зажигания (кл. 30)
7 блокировка дверей
8 П выключатель зажигания (кл. 50)
Ш2 1 БГ переключатель очистителя заднего стекла
2 Г переключатель указателей поворотов (правый)
3 РП включатель стоп-сигналов
4 Б контрольная лампа целостности ламп
5 ПЧ включатель аварийной сигнализации
6 ГБ дверь левая передняя
7 ОБ включатель задних противотуманных огней
8 34 контрольная лампа дальнего света
9
10 04 включатель задних противотуманных огней
11 СЧ контрольная лампа резерва топлива
12 пч контрольная лампа уровня топлива
13 БЧ плафон освещения салона
14 кг контрольная лампа ручного тормоза
15 гч переключатель указателей поворотов (левый)
16 эл.двигатель фароочистителя
17
Ш3 1 ж датчик скорости
2 чп включатель аварийной сигнализации
3 гп переключатель указателей поворотов
4 сб контрольная лампа уровня масла
5 ч масса
6 рб контрольная лампа уровня омывающей жидкости
7 ро контрольная лампа износа тормозных накладок
8 включатель фар
9 жз переключатель стеклоочистителя ветрового стекла
10 пг патрон подключения переносной лампы
11 о выключатель зажигания (кл. 15)
12 рч включатель омывателя заднего стекла
13
14 ж контрольная лампа противотуманных фар
15
16 сг указатель давления масла
17
18 р переключатель стеклоочистителя
19 со переключатель стеклоочистителя
20 с переключатель стеклоочистителя
21 об включатель задних противотуманных фар
Ш4 1 зп Вкл. и контрольная лампа обогрева заднего стекла
2 гб переключатель света фар (дальний свет)
3 о стеклоочиститель
4 бч включатель наружного освещения
5 к реостат освещения приборов
6 р аккумулятор
7 чб переключатель очистителя и омывателя ветрового стекла
8 о колодка Ш4 монтажного блока клемма 3
9 сч включатель звуковых сигналов
10 бп включатель стоп-сигналов
11 р аккумулятор
12 сп переключатель света фар (ближний свет)
13 предупредительный свет
14
15
16 рг контрольная лампа уровня тормозной жидкости
17 зб указатель температуры охлаждающей жидкости
18 кб контрольная лампа заряда аккумуляторной батареи
19 жч включатель противотуманных фар
20 рз контрольная лампа уровня охлаждающей жидкости
21 ж тахометр
Ш5 1 3 дальний свет (правый)
2 зч дальний свет (левый)
3 сч ближний свет (левый)
4 п стартер (кл. 50)
5 пб электровентилятора охлаждения радиатора
6 с ближний свет (правый)
Ш6 1
2 3 включатель света заднего хода
3 гч указатель поворота (левый передний)
4
5
6
7
8 жч габаритный огонь (правый передний)
9 бч терморегулятор электровентилятора
10 жч габаритный огонь (левый передний)
11 г указатель поворота (правый передний)
12 о включатель света заднего хода
13 рг датчик уровня тормозной жидкости
Ш7 1
2 жг эл.двигатель фароочистителя
3 б эл.двигатель фароочистителя
4
5 сб датчик уровня масла
6 сч звуковые сигналы
7 с датчик скорости
8 зб датчик температуры охлаждающей жидкости
9 кб генератор (кл. 61)
10 р насос омывателя ветрового стекла
11 бч включатель подкапотной лампы
12 рб датчик уровня омывающей жидкости
13 рч тормозные накладки
14
15 кп тахометр
16 рз датчик уровня охлаждающей жидкости
17 жб реле противотуманных фар
Ш8 1 жл реле противотуманных фар
2 жч противотуманная фара (левая)
3 ж противотуманная фара (правая)
4 гп катушка зажигания
5 р генератор (кл. 30)
6 р генератор (кл. 30)
7
8 рч реле противотуманных фар
Ш9 1 рч эл двигатель очиститель заднего стекла
2 г указатель поворота (правый задний)
3 бг эл двигатель очиститель заднего стекла
4 оч задние противотуманные огни
5 сч дверь задняя
6 пч дверь передняя правая
7 бч плафон освещения салона
8 кг датчик ручного тормоза
9 бч кнопки сигнализации открытых дверей
10 элементы обогрева заднего стекла
11 с фонарь освещения номерного знака
12 гб дверь передняя левая
13 б плафон освещения салона
14 п стоп-сигналы
15 ж габаритный огонь (правый задний)
16 з фонарь заднего хода
17 жч габаритный огонь (левый задний)
18 жч очиститель заднего стекла
19 о элементы обогрева заднего стекла
Ш11 1 ж насос
2 рч клапан омыва заднего стекла
3
4 ж- насос
5 бч подкапотная лампа
6
7
8 кч подкапотная лампа
9 б эл двигатель стеклоочистителя
10 о эл.двигатель стеклоочистителя ветрового окна
11
12 со датчик аварийного давления масла
13
14 р клапан омыва ветрового стекла
15 со эл.двигатель стеклоочистителя
16 с эл двигатель стеклоочистителя
17 жб эл двигатель стеклоочистителя
18
19

Цвета проводов:

  • Б — белый;
  • Г — голубой;
  • Ж — желтый,
  • 3 — зеленый,
  • К — коричневый;
  • О — оранжевый;
  • П — красный;
  • Р — розовый;
  • С -серый,
  • Ч — черный.

Из личного опыта

Вот так чтобы прямо встать колом у меня была всего одна ситуация. Когда перегорел предохранитель бензонасоса. Было это на инжекторной ВАЗ 21074. Позвонил другу, он подсказал, что искать мне его нужно под бардачком.

Благо с собой был набор запасных Взял и сам поменял. Через какое-то время со мной это случится повторно в мороз. Сами понимаете каково это замерзать в пути. Опять взял и поменял. Благо был с собой запасной.

Когда уже продал машину это случилось у другого владельца в 3-ий раз. Он мне позвонил. Я ему подсказал где и какой предохранитель посмотреть.

Больше таких ситуаций не было. Перегорали второстепенные: свет в салоне, прикуриватель, на фарах или вроде того.

Конечно, критично, когда и прикуриватель перегорает. Поскольку сегодня это всевозможные зарядки, начиная со смартфона. Но опять же залез в Интернет, посмотрел схему, достал запасной и поменял.

Не пренебрегайте контактами предыдущих владельцев авто. Они зачастую знают про авто много полезного из предыдущего опыта.

Всем удачи на дорогах!

Схема и расположение блока предохранителей Лада Гранта фото и видео

Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

Блок предохранителей (наносил цифры весь день)

Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!

F1 15 Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2 30 Стеклоподъемники
F3 15 Аварийный сигнал
F4 20 Стеклоочиститель, НПБ
F5 7.5 15 клемма
F6 7.5 Свет заднего хода
F7 7.5 Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8 30 Обогрев заднего стекла
F9 5 Габаритный огонь правый
F10 5 Габаритный огонь левый
F11 5 Задний противотуманный огонь
F12 7.5 Ближний свет правый
F13 7.5 Ближний свет левый
F14 10 Дальний свет правый
F15 10 Дальний свет левый
F16
F17
F18
F19
F20 15 Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21 15 Бензонасос
F22 15 Центральный замок
F23 10 ДХО
F24
F25 10 Плафон освещения салона, стоп-сигнал
F26
F27
F28
F29
F30
F31
F32 30 Отопитель, ЭУР

Схема контактных реле

K1 Реле вентилятора отопителя.
K2 Реле электростеклоподъемников
K3 Реле стартера
K4 Реле клеммы 15 замка зажигания
K5 Реле указателей поворотов и аварийной сигнализации
K6 Реле стеклоочистителя
K7 Реле дальнего света фар
K8 Реле звукового сигнала
K9 Реле ближнего света фар
K10 Реле обогрева заднего стекла
K11 Реле контроллера(блока управления двигателем)
K12 Реле электробензонасоса
Разница в комплектациях: стандарт, норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

Блок предохранителей нового образца

Схема блока предохранителей нового образца

Блок предохранителей под капотом автомобиля

В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.

Блок предохранителей обозначен стрелочкой

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. При выборе виртуального казино, любители азартного отдыха сравнивают многие факторы. Для большинства фанатов важным является, какие игровые автоматы на деньги на www.hcsarov.ru/slotsmoney/ предлагает использовать клуб. Только лицензионный софт может гарантировать честную игру, и позволит рассчитывать на выигрыш реальных денег в особо крупных размерах. После окончания работ не забудьте вернуть крышку на место.

Схема блока в комплектациях: Стандарт, Норма

F1 30 Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
F2 60 Генератор
F3 60 Генератор
F4 30 Вентилятор отопителя (предохранитель печки гранты)
F5 50 Электроусилитель рулевого управления

Схема блока в комплектации Люкс

F1 50A Обогреватель ветрового стекла
F2 60A Генератор
F3 60A Генератор
F4 40A (в комплектации без климатической установки — 30А) Электровентиляторы охлаждения радиатора
F5 50A Электромеханический усилитель рулевого управления
F6 40A Блок управления антиблокировочной системой тормозов (ABS)

Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.

Цветные схемы электрооборудования Daewoo Nexia N100 и N150

Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой схема предохранителей нексия н100 включают вертикальные и горизонтальные линии.

Однако известно, что эти линии показывают поток схема предохранителей нексия н100, а не ее провода. Схема подключения на картинке с разными символами показывает точное расположение оборудования во всей цепи. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Его компоненты показаны на картинке, чтобы их было легко идентифицировать.

Блок предохранителей Daewoo Nexia использует стандартные символы для электрических подключений, обычно отличные от тех, которые используются на принципиальных схемах. Электрические символы показывают не только место установки, но и тип устанавливаемого устройства. Например, поверхностный потолочный светильник обозначен одним символом, утопленный потолочный светильник — другим символом, а поверхностный люминесцентный свет — другим символом.

Изготовление разъема для кнопки ПТФ на нексии

Каждый тип переключателя имеет свой символ, как и различные розетки. Есть символы, которые показывают расположение детекторов дыма, звонка дверного звонка и термостата. В крупных проектах символы могут быть пронумерованы, например, для обозначения панели управления и схемы, к которой подключается устройство, а также для обозначения того, какой из нескольких типов приспособлений должен быть установлен в этом месте.

Блок предохранителей Daewoo Cielo представляет собой визуальное представление компонентов и кабелей, связанных с электрическим подключением.

Блок предохранителей Daewoo Cielo — схема предохранителей нексия н100 эффективная схема среди электрических схем подключения. Часто это фотографии, прикрепленные к подробным чертежам или этикеткам физических компонентов. Графическое изображение даже не прилагает усилий, чтобы быть четким или эффективным. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.

Блок предохранителей Daewoo Cielo использует стандартные символы для подключения устройств, обычно отличные от тех, которые используются на принципиальных схемах. Чтобы прочитать блок предохранителей Daewoo Nexiaвы должны знать различные используемые символы, такие как основные символы, линии и различные соединения.

Стандартные или основные элементы, используемые в схема предохранителей нексия н100 подключения, включают источник питания, заземление, провода и соединения, переключатели, выходные устройства, логические элементы, резисторы, свет и.

Лампы габаритного света, фонари освещения номерного знака, подсветка комбинации приборов схема предохранителей нексия н100 органов управления. Лампа ближнего света левой фары. Электропривод регулятора направления светового пучка левой фары. Лампа ближнего света правой фары. Электропривод регулятора направления светового пучка правой фары. Предохранитель бензонасоса, топливные форсунки. Лампы света заднего хода.

Цепь возбуждения генератора. Комбинация приборов, предохранитель прикуривателя нексиязвуковой мелодичный сигнал, часы. Мотор-редукторы стеклоподъемников. Управление замком крышки багажника. Таймер электрообогрева заднего стекла. Центральный замок. Аудиосистема цепь от батареи. Габаритные огни, противотуманные фары. Щиток приборов, цифровые часы, предохранитель прикуривателя нексиязуммер, фонари света заднего хода, генератор, обогрев заднего стекла.

Автомагнитола питание от аккумуляторной схема предохранителей нексия н100электрообогреватель заднего стекла, электропривод замка крышки багажного отделения, центральный замок. Обозначение предохранителя см. Привод крышки лючка горловины топливного бака.

Комбинация приборов, прикуриватель, звуковой мелодичный сигнал, часы. Реле 4-й скорости электровентилятора отопителя.

Понравилась статья? Поделиться с друзьями:
Hyundai-partner
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
