Предохранители шевроле круз и реле с описанием назначения и схемами. предохранитель прикуривателя

Дэу Нексия n150 и n100 предохранители и реле

Daewoo Nexia производилась с 1994 года с кузовами седан и хэтчбек с двигателями 16 и 8 клапанов. Дэу нексия n100 собиралась в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. После этого модель прошла рестайлинг и обновленная нексия n150 поставлялось на рынки в 2008, 2009, 2010, 2011, 2012, …

ZAZ Chance (ЗАЗ Шанс) был представлен в 2009 году и выпускался в 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. Он пришел на смену ЗАЗ Сенс (ZAZ Sens) который собирался в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. Обе модели поставились преимущественно с бензиновыми двигателями с объёмом 1,3 и 1,5 литра с кузовом седан и хэтчбек. В данной статье мы покажем описание предохранителей и реле ЗАЗ Шанс (Сенс) со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Предохранители и реле Ланос. Расположение и номинальные значения.

В данном блоке установлены расположение реле ланос реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции. Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, расположение реле ланос новый предохранитель может сразу же перегореть.

Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока. Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности в электрооборудовании автомобиля.

Следует оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля. Это реле отвечает за работу электрической муфты компрессора кондиционера.

R4 — это элемент также может не использоваться, расположение реле ланос на Ланосе, Сенсе или Шансе стоит один вентилятор. Он отвечает за его включение. R5 — включение расположение реле ланос противотуманных фар при наличии таковых на авто.

R11 — реле включения вентиляторов охлаждения на первой и второй скорости. Салонный блок предохранителей Ланос, Сенс и Шанс отвечает за защиту различного электрооборудования. На этом блоке в салоне расположено 20 расположение реле ланос.

С их предназначением разберемся подробно. В таблице расположение реле ланос представлено не только описание предназначения каждого элемента, но еще и величина максимального тока.

При поиске или замене салонных предохранителей на Ланосе необходимо опираться на расположение реле ланос из таблицы. За выключение ламп задних ПТФ отвечает предохранитель F2. Он также защищает цепь питания расположение реле ланос фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания идет напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за подачу питания на световую сигнализацию на водительской двери.

Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания.

F20 — элемент питания расположение реле ланос мотора отопителя для скоростей. За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей. Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого расположение реле ланос 4 скорости. Модули разделены на две части. Модуль устанавливается непосредственно возле аккумуляторной батареи и связан с проводкой двигателя, отвечает за работу его цепей.

Приведенные дальше схемы на русском языке, где указано описание размещения каждого элемента взяты из фабричных данных и актуальны для машин с года выпуска. Она отсутствует в стандартных электрических схемах.

Предохранители и реле Шевроле Ланос

Здесь можно найти только отдельные элементы цепей и расположение реле ланос вставок, ответственных за их защиту. Вставки и реле системы разделены на несколько отделов.

Предохранитель F13 салонного модуля устанавливается под капотом и питает цепь включения устройства. Второй элемент f18 включает муфту привода, а F19 отвечает за управление релюшкой кондера.

Блоки с предохранителями и реле под капотом

Основной блок

Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

Схема блока

Предохранители

p, blockquote 9,0,0,0,0 —>

EF1	80А Цепи предохранителей EF15 — EF20 и F1 — F7
EF2	30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF3	30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники)
EF4	30А Электродвигатели основного и дополнительного вентиляторов
EF5	30А Электродвигатели стеклоподъемников
EF6	50А АБС
EF7	30А Элемент обогрева заднего стекла
EF8	30А Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод)	Электромагнитная муфта компрессора кондиционера
EF10	20А Лампы блок-фар (дальний свет)
EF11	10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF12	10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF13	10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера
EF14	10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF15	15А Лампы противотуманных фар шевроле ланос
EF16	15А Топливный насос
EF17	10А Звуковой сигнал
EF18	10А Электромагнитная муфта компрессора кондиционера
EF19	25А Контакт «30» реле фар
EF20	20А Контакт «30» реле габаритного света и освещения салона

p, blockquote 10,0,0,0,0 —>

Наименование
К1	Звуковой сигнал
К2	Лампы блок-фар
КЗ	Электромагнитная муфта компрессора кондиционера
К4	Электродвигатель дополнительного вентилятора системы охлаждения
К5	Лампы противотуманных фар
К6	Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7	Электродвигатели стеклоподъемников
К8	Электродвигатель основного вентилятора системы охлаждения
К9	Электродвигатель топливного насоса
К10	Элемент обогрева заднего стекла
К11	Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

Дополнительный блок

Дополнительные реле и предохранитель автомобиля с двигателем ЕВРО-3

p, blockquote 14,0,0,0,0 —>

реле позисторного подогрева
реле питания ЭСУД
резистор контроля заряда аккумуляторной батареи (установлен в салоне, под панелью приборов)
жгут проводов системы распределенного впрыска топлива
предохранитель позисторного подогрева.

предохранителей Замена и реле Шевроле Ланос

Работу при проводим выходе из строя предохранителей и реле.снятии При предохранителей и реле обязательно отсоединяйте провода клемму от «минусового» вывода аккумуляторной батареи.

На монтажного крышке блока в моторном отсеке нанесена расположения схема предохранителей и реле и указано их назначение. доступа Для к предохранителям и реле, расположенным в монтажном моторного блоке отсека…

…вынимаем пароотводящий шланг из крышке на держателя монтажного блока.

Отжав две защелки пружинные, снимаем крышку монтажного блока.

извлекаем Пинцетом предохранитель. Неисправный предохранитель определяем по перемычке перегоревшей. Заменяем перегоревший предохранитель новым.

малого Реле размера вынимаем из блока с помощью Реле. пинцета большого размера вынимаем из блока Для. рукой доступа к предохранителям монтажного блока в автомобиля салоне…

…нажимаем на фиксатор крышки…

…и снимаем левой крышку обивки боковины.

На обратной стороне нанесена крышки схема расположения предохранителей и указано их помощью.

С назначение пинцета из монтажного блока в моторном можно отсеке заменить перегоревший предохранитель новым.реле Новое или предохранитель следует устанавливать вышедшего вместо из строя только после определения и причины устранения неисправности. Разрешается использовать только ные стандарт предохранители, рассчитанные на определенную величину тока номинального (величина номинального тока предохранителя его на указана корпусе).

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В ОТСЕКЕ МОТОРНОМ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые EF1 (80) Цепи предохранителей EF15 – EF2 и F1 – F7 EF20 (30) Выключатель зажигания (цепи питания приборов комбинации и топливного насоса) EF3 (30) Выключатель стартер (зажигания, вентилятор отопителя, электростеклоподъемники) EF4 (30) основного Электродвигатели и дополнительного вентиляторов EF5 (30) Электродвигатели EF6 стеклоподъемников (50) Не используется EF7 (30) Элемент обогрева стекла заднего EF8 (30) Электродвигатель вентилятора отопителя (4-я диод) D9 (скорость) Электромагнитная муфта компрессора кондиционера Лампы (20) EF10 блок-фар (дальний свет) Лампа (10) EF11 левой блок-фары (ближний мотор), свет-редуктор регулятора направления пучка левой света блок-фары EF12 (10) Лампа блок правой-фары (ближний свет), мотор-регулятора редуктор направления пучка света правой фары-блок EF13 (10) Лампа сигнала торможения/света габаритного в левом заднем фонаре (габаритный подсветка), свет комбинации приборов, мелодичный сигнал, габаритного лампа света в левой блок-фаре, регулятора переключатель направления пучков света фар, лампы выключатель противотуманного света в заднем фонаре, выключатель, часы аварийной сигнализации, подсветка пепельницы, выключатель, аудиосистема кондиционера

РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ Обозначение ОТСЕКЕ / Наименование / Включаемые цепи К1 Реле сигнала звукового Звуковой сигнал К2 Реле фар блок Лампы-фар К3 Реле компрессора кондиционера муфта Электромагнитная компрессора кондиционера К4 Реле электродвигателя вентилятора дополнительного Электродвигатель дополнительного вентилятора системы Реле К5 охлаждения противотуманных фар Лампы противотуманных Реле К6 фар габаритного света и освещения салона габаритного Лампы света в блок-фарах, лампы торможения сигналов/габаритного света в задних фонарях (свет габаритный), лампы подсветки комбинации приборов, плафона лампа освещения салона К7 Реле стеклоподъемников стеклоподъемников Электродвигатели К8 Реле электродвигателя основного вентилятора основного Электродвигатель вентилятора системы охлаждения К9 Реле насоса топливного Электродвигатель топливного насоса К10 электрообогревателя Реле заднего стекла Элемент обогрева стекла заднего К11 Управляющее реле вентиляторов охлаждения системы Реле электродвигателей основного и дополнительного системы вентиляторов охлаждения

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В АВТОМОБИЛЯ САЛОНЕ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые F1 (10) Лампа плафона освещения багажника, плафона лампа освещения салона, лампа противотуманного левом в света заднем фонаре, электродвигатель привода Выключатель

Прикуриватель не работает шевроле ланос – Не работает прикуриватель на Шевроле Ланос

Автомобиль: Шевроле Ланос.Спрашивает: Александр Смирнов.Вопрос: не работает прикуриватель на Шевроле Ланос, в чём может быть проблема?

Перестал работать прикуриватель. Предохранитель проверил., даже для надёжности заменил, всё равно не пашет. Перестал работать после того, как я воткнул в него 2 Амперную зарядку для планшета.

Благодарю за советы, хочу по теплу починить. А то по работе очень мне нужен он.

Не работает прикуриватель на Шевроле Ланос? Починим!

Прикуриватель вблизи.

Прикуриватель на этом авто располагается на тоннеле пола возле передней панели.

Часто такое гнездо может использоваться для подсоединения различных потребителей энергии в авто. Это может быть, например, зарядное устройство или навигатор.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Основные неисправности

Проверьте фиксацию прикуривателя в гнезде.

Основной неисправностью прикуривателя является то, что он плохо фиксируется в гнезде.

Это происходит потому, что пластинки, которые держат нагревательный элемент, слегка разогнулись. Чтобы исправить такую ситуацию, можно слегка разогнуть пластины. Сделать это можно при помощи обычной отвёртки.

Выход из строя предохранителя

Расположение блока предохранителей в салоне.

Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F10. Он 15 Ампер.

Расположена такая деталь в монтажном блоке в районе ног водителя. Такой предохранитель предназначен только для прикуривателя, а потому, если он перегорит, то работать не будет только прикуриватель. Перегореть предохранитель может по причине того, что в гнездо вставлен сильный потребитель электричества. В таком случае стоит поменять предохранитель, найдя его по схеме.

Поломка прикуривателя

Внешний осмотр.

Если после замены предохранителя он не работает, то проверьте напряжения на клеммах прикуривателя. Если оно есть, то неисправен сам прикуриватель. В вашем случае скорее всего так.

Отлично подходит прикуриватель от ВАЗ-2108.

Бывает, что перегорает и сама плюсовая шайба в предохранителе из-за большой нагрузки. В таком случае прикуриватель придётся менять полностью. Установка и демонтаж элемента производится при помощи обычной отвёртки.

Можно запитаться от аккумулятора напрямую! Об этом в видео ниже.

carfrance.ru

Не работает прикуриватель на Шевроле Ланос

Гнездо прикуривателя на легковом автомобиле Шевроле Ланос (Chevrolet Lanos) установлено на облицовке тоннеля пола рядом с передней панелью.

В настоящее время, оно чаще используется не по его прямому назначению, а для подсоединения к нему различных дополнительных потребителей электрической энергии, таких как: навигатор, зарядное устройство сотового телефона, автомобильного пылесоса, компрессора для подкачки шин и т.д.

При прямом использовании прикуривателя, которое возможно только при включённом зажигании, заключающемся в нагреве пластин до температуры, которая позволяет зажечь сигарету, основной неисправность является его не фиксация в гнезде.

Ещё одна, часто встречающаяся неисправность, это перегорание пятнадцати амперного предохранителя F10. Он синего цвета, а его местом расположения является монтажный блок, устроенный в левой передней боковине кузова в районе ног водителя. Этот предохранитель, защищает только электрическую цепь прикуривателя, и при его перегорании не будет работать только он один.

А вот выход из строя этого предохранителя F10 связан в основном с использованием гнезда прикуривателя, как розетки для подсоединения к нему дополнительных устройств.

Происходит это либо из-за несоответствия размеров штекера, диаметру гнезда прикуривателя, либо подсоединяется устройство (например, мощный автомобильный компрессор) чей пусковой ток больше номинала предохранителя равного 15-ти амперам.

Устранить перегорание предохранителя не так сложно, отрыл крышку монтажного блока, взял пинцет, закреплённый на этой же крышке, нашёл по схеме место расположения перегоревшего предохранителя F10, а затем вытащил его и установил новый.

Но бывают случаи, когда сгорает не только предохранитель F10, но и в результате высокой температуры, которая образуется в момент короткого замыкания внутри гнезда прикуривателя, плавится специально установленная под плюсовой контакт шайба.

В этом случае придётся менять не только предохранитель, но и само гнездо прикуривателя, которое достаточно легко можно вынуть с места установки при помощи плоской отвертки.

Необходим совет ( не горит передний левый габарит и протовотуманка левая) — Chevrolet Lacetti Club

Не горит габарит Деу сенс-ланос.Причина и ремонт.

Снимите облицовку радиатора см. Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов, ведущий к выключателю и к подсветке бардачка, что тоже вызовет короткое замыкание и перегорание предохранителя F

Снимите плафон, отсоединив от него колодку с проводами. Проверьте контакты сигнала и соединительных колодок проводов.

Отсоедините колодку с проводами от патрона лампы ближнего света. Замена фары Вам потребуются: Отжав отверткой пластмассовые защелки крепления корпуса плафонов,

Для начала смотрим подсветку бардачка. Проверяем целостность предохранителей F4 и F6, они находятся слева, в торце передней панели в салоне, в салонном монтажном блоке. При необходимости заменяем их на равноценные по номиналу 10 А.

Шевроле Нива Зачем нужны светодиоды в габариты

Проверяем на целостность предохранители F4 и F6. Проверяем целостность предохранителя F21 номиналом 15 А, который по схеме отвечает за работу задних противотуманок. Проверяем предохранитель EF1 на 30 А, который установлен в подкапотном монтажном блоке, при необходимости заменяем его на аналогичный. Под капотом тоже есть блок предохранителей.

Далее необходимо долезть до панели приборов и проверить целостность ламп на ней.

Bulb replacement front Parking light for Chevrolet — Niva

Тыльная сторона панели приборов. Если все предохранители целые и лампы тоже но проблема не решена, скорее всего, дело в модуле энергосбережения. Управляющее напряжение на обмотки реле подается от переключателя 3 света фар, если полностью нажата клавиша переключателя 5 наружного освещения.

При включении ближнего света горят лампы ближнего света, а при включении дальнего света — все лампы и ближнего, и дальнего света. Независимо от положения клавиши переключателя 5 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 3 света фар.

Схема включения противотуманных фар: На автомобилях в вариантном исполнении в передних бамперах могут быть установлены противотуманные фары. Схема включения противотуманных фар показана на рисунке 9. Фары включаются выключателем 3 с помощью вспомогательного реле 4 типа Противотуманные фары можно включить только в том случае, если переключателем включено наружное освещение.

Схема включения задних противотуманных огней: Схема включения заднего противотуманного света показана на рисунке 9.

Выведите петли пружинного фиксатора из крючков на корпусе фары, откиньте фиксатор и Берите лампу за колбу только в чистых перчатках или с помощью чистой тряпки. Если на лампе все-таки остались жировые пятна, удалите их спиртом.

Замените лампу, вставьте патрон на место и зафиксируйте его пружинным держателем.

Информация

Подсоедините к патрону провода. Отсоедините колодку с проводами от патрона лампы ближнего света. Выньте держатель лампы габаритного света держатель установлен в корпусе фары с натягом и Вставьте новую лампу и установите держатель на место. Установите на место крышку фары и закрепите ее пружинным держателем. Для замены лампы переднего указателя поворота вам потребуется Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.

Вставьте новую лампу и установите патрон на место.

Для замены лампы бокового указателя поворота: Отожмите боковой указатель в сторону передней части автомобиля и выньте его из отверстия в крыле. Выньте патрон с лампой и резиновым колпаком из корпуса указателя. Выньте лампу из патрона. Вставьте новую лампу в патрон, патрон — в корпус указателя и наденьте на корпус резиновый чехол.

Вставьте крючок корпуса указателя в меньшую прорезь отверстия в крыле и прижмите другую сторону указателя к крылу так, чтобы он зафиксировался защелкой. Для замены любой лампы в заднем фонаре: Для получения доступа к патронам ламп отогните клапан в обивке боковины багажника.

Туманки по феншую Шевроле Нива

Поверните патрон против часовой стрелки до упора и выньте его из корпуса фонаря вместе с лампой. При установке новой лампы выступы на лампе должны попасть в прорези на патроне.

Установите патрон с лампой в корпус фонаря, повернув его до упора по часовой стрелке. Для замены лампы в противотуманной фаре: Снимите пе

Где находятся предохранители на Шевроле и ДЭУ Ланос

Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.

На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:

Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие
Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека

Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.

Блок предохранителей и реле под капотом на Ланосе

Данный блок находится с правой стороны, если открыть крышку капота. Он закрыт пластиковой крышкой, которая обеспечивает герметичность. Крышка крепится при помощи защелок. Под ней располагаются не только предохранители, но и реле. Для удобства извлечения предохранителей, имеется специальная вилочка. Ниже на фото цифровое обозначение устройств, расшифровка которых имеется в таблице.

Предохранительный элемент F1 защищает цепь питания предохранителей F1-F7 и F15-F20. F12 — используется на автомобилях с кондиционером. Защищает цепь электрической муфты кондиционера. F15 представляет собой диод реле муфты компрессора кондиционера. F19 — защищает цепь питания стоп-сигнала, электрокорректора фар, наружного освещения с левой стороны, подсветки корректора, часов, задних противотуманок, лампы пепельницы, магнитолы и подсветки включения кондиционера. F20 — дополнительно защищает цепь питания габаритов правой фары и подсветки номерного знака.

В таблице выше реле R3 используется на автомобилях Ланос с кондиционером. Это реле отвечает за работу электрической муфты компрессора кондиционера. R4 — это элемент также может не использоваться, если на Ланосе, Сенсе или Шансе стоит один вентилятор. Он отвечает за его включение. R5 — включение передних противотуманных фар при наличии таковых на авто. R11 — реле включения вентиляторов охлаждения на первой и второй скорости.

Прикуриватель шевроле ланос устраняем неполадки

Прикуриватель Шевроле Ланос – больное место этой машины. Ломается довольно часто. В этой статье мы расскажем, как это исправить или даже поменять на новый. К счастью, прикуриватель Lanos стоит копейки. Итак, приступим!

Шевроле ланос не работает прикуриватель: что делать

В первую очередь нужно проверить предохранитель прикуривателя. Как мне его найти? В одной из статей мы рассматривали блоки предохранителей Lanos и также есть расшифровка этих блоков. Благодаря фотографиям и таблицам с расшифровкой найти необходимое предохранительное устройство не составит труда. Если он не сработал, попробуйте заменить предохранитель (мы рекомендуем всегда иметь с собой комплект предохранителей на всякий случай. Они стоят копейки). Не помогла ли замена предохранителя? Так что дело в самом прикуривателе.

Прикуриватель Lanos

Загляните внутрь прикуривателя, в нем не должно быть посторонних предметов. Если есть металлическая стружка или что-то еще, аккуратно удалите все двумя спичками или пинцетом с резиновым наконечником.

Если все вышеперечисленное не помогло, необходимо заменить прикуриватель на новый.

Замена прикуривателя на новый

В автомобиле Шевроле Ланос замена прикуривателя выполняется быстро и легко. Для разборки понадобится всего лишь плоская отвертка. Первым делом нужно отсоединить отрицательную клемму аккумуляторной батареи. Затем берем отвертку и сжимаем защелку. После этого вы сможете снять патрон прикуривателя с центральной панели. Теперь нам нужно отсоединить колодки проводов и снять край отверстия (он понадобится вам для установки нового прикуривателя). Устанавливается все в обратном порядке. Вся процедура занимает максимум десять минут.

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой

При использовании реле, важно понимать назначение ее контактов:

85 и 86 — контакты катушки
30 — общий, на который подается постоянное питание от АКБ
87 — нормально разомкнутый контакт или подача питания на приемник
87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством

Предохранители и реле в салоне

Блок с предохранителями

Он находится на левой стойке, около двери.

Схема

Расшифровка

F1 (10А) – Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны.

F2 (10А) – Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.

F3 (15А) – Аварийная сигнализация.

F4 (15А) – Центральный замок.

F5 (10А) – Цепи питания блока управления двигателем от аккумуляторной батареи.

F6 (10А) – Цепь питания аудиосистемы от аккумуляторной батареи.

F7 (15А) – Лампы сигналов торможения/ габаритного света в задних фонарях (сигналы торможения).

D8 (диод) – Выключатель сигнализатора открытой двери (дверь водителя).

F9 (10А) – Цепь питания аудиосистемы от выключателя зажигания.

F10 (15А) – Прикуриватель.

F11 (10А) – Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа освещения вещевого ящика.

F12 (10А) – Лампа света заднего хода в правом заднем фонаре.

F13 (15А) – Подушка безопасности.

F14 (15А) – Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.

F15 (15А) – Катушка зажигания.

F16 (15А) – Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.

F17 (15А) – Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.

F18 (20А) – Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.

F19 (10А) – Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.

F20 (20А) – Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).

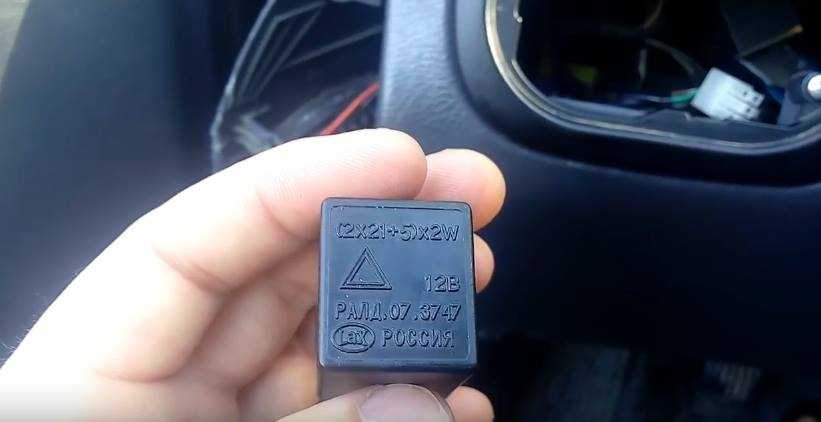

Блок с реле

В салоне находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.
