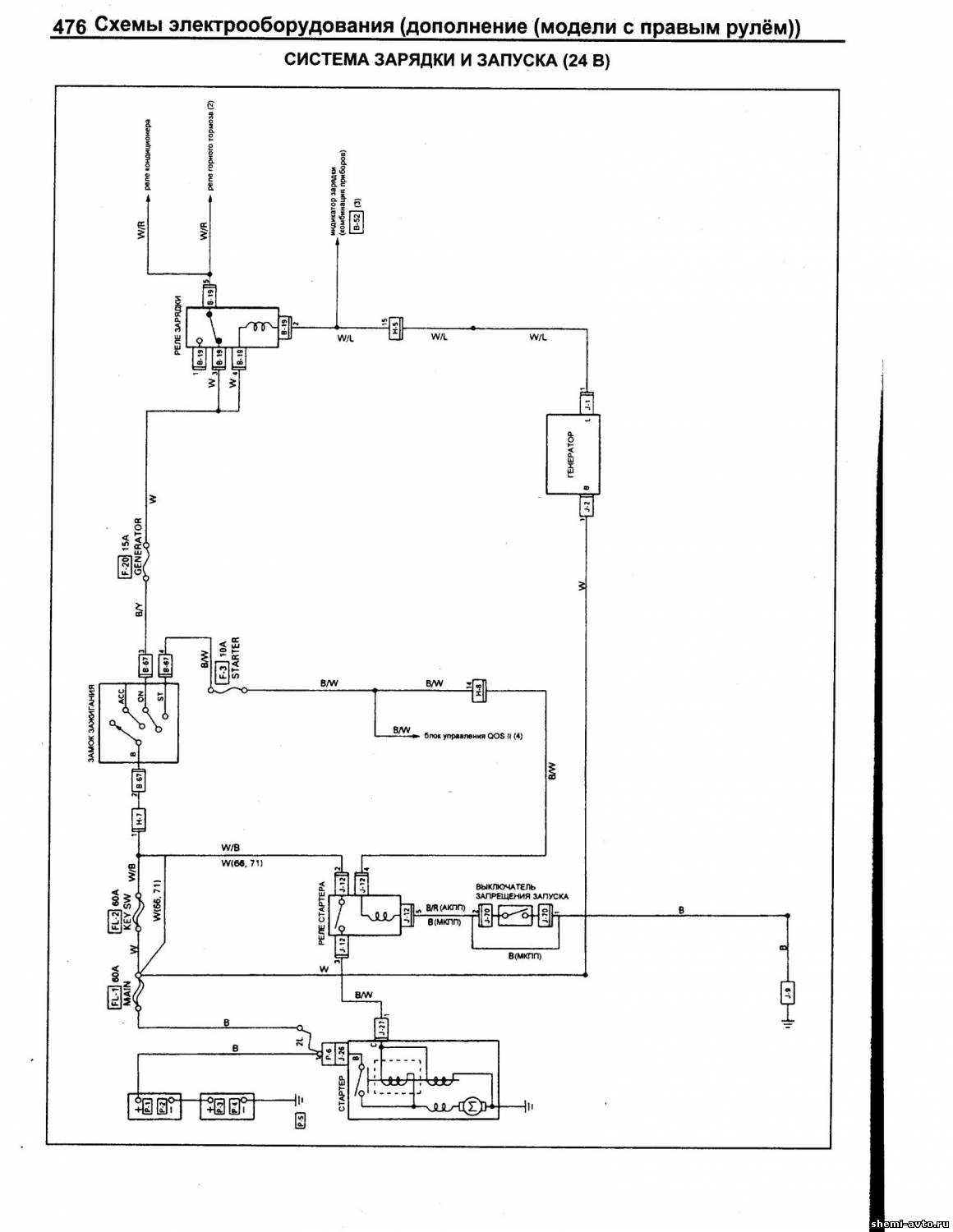

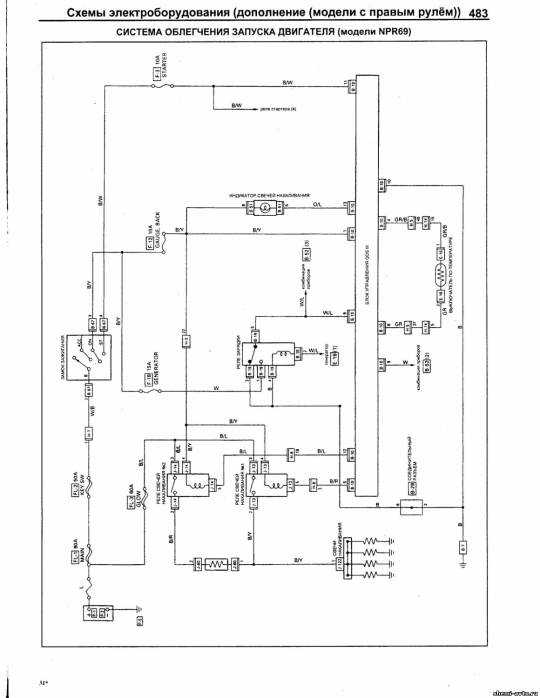

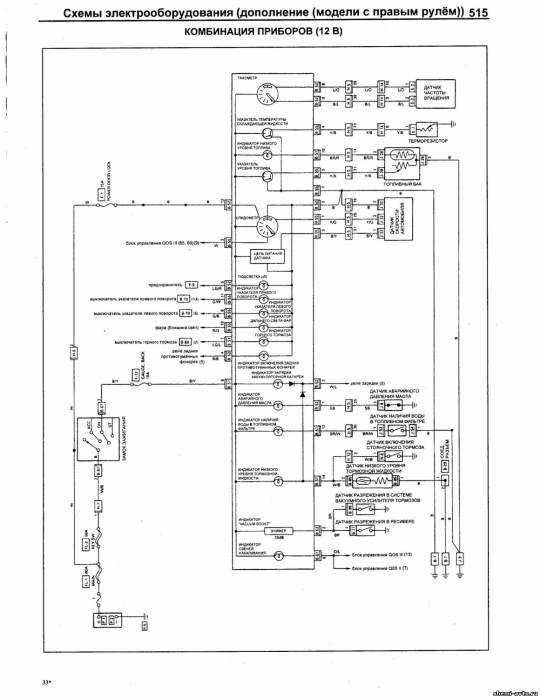

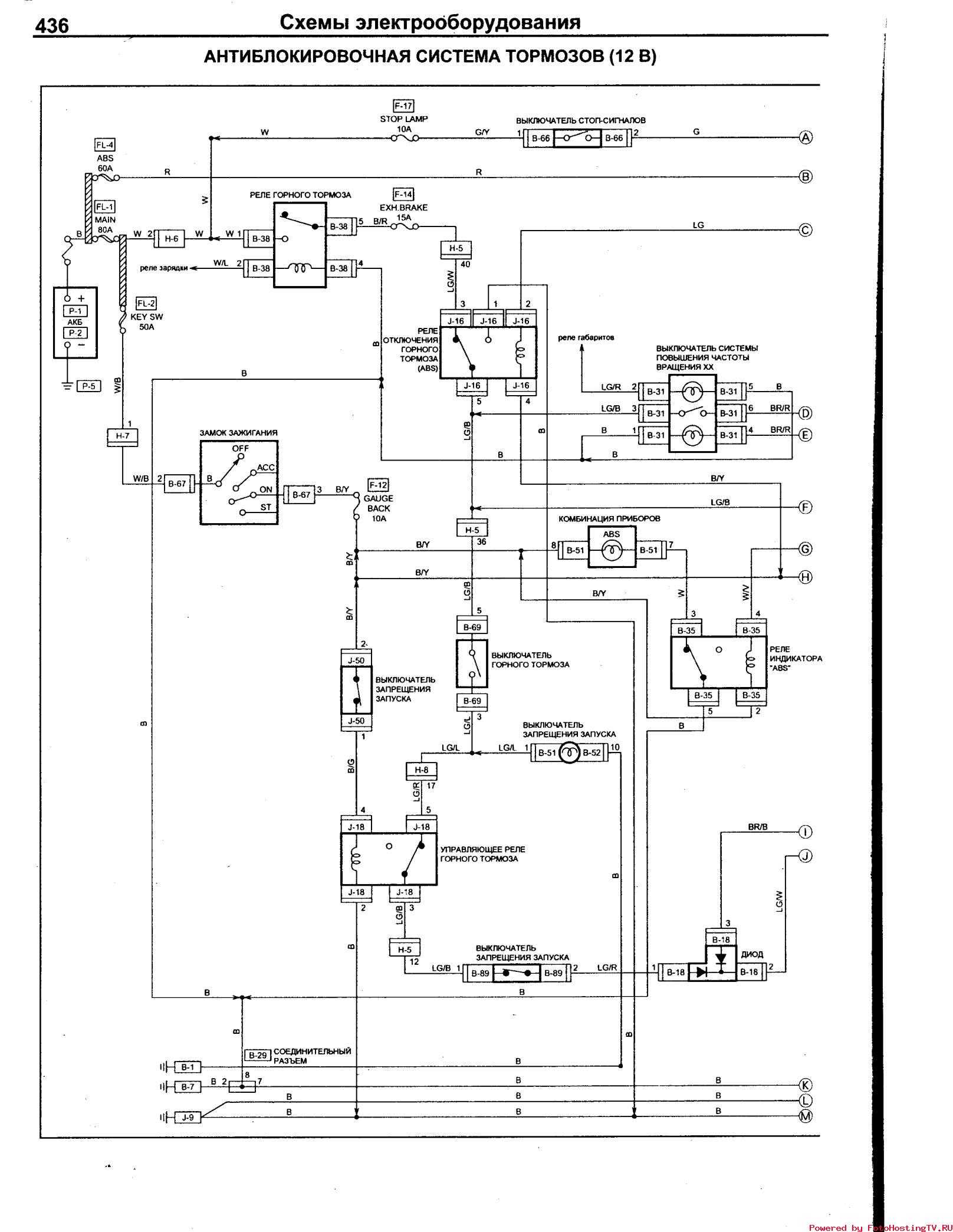

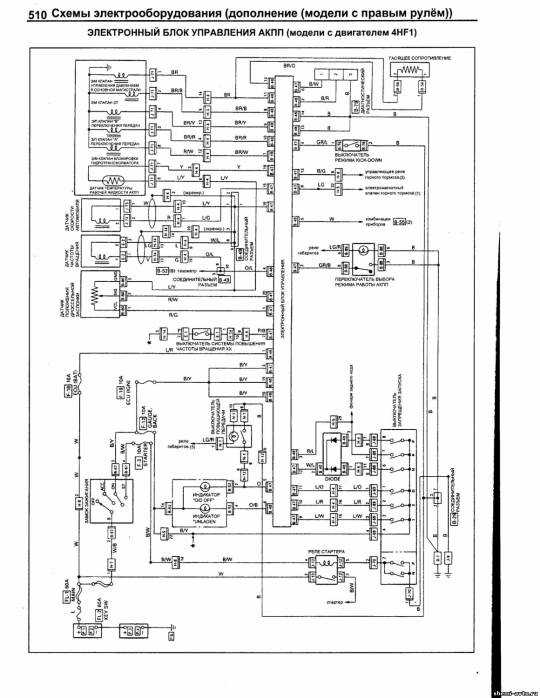

Схема электропроводки ниссан атлас td27 24v

Технические характеристики

Isuzu Elf 3.5 Евро-4 (короткая/стандартная база):

• колесная база – 2490/3350 мм;
• длина – 4735/6020 мм;
• ширина – 1855/1855 мм;
• высота – 2185/2185 мм;
• дорожный просвет – 190/190 мм;
• передняя колея – 1475/1475 мм;
• задняя колея – 1425/1425 мм;
• полная масса – 3500/3500 кг;
• грузоподъемность – 1400/1304 кг.

Isuzu Elf 3.5 Евро-5 (короткая/стандартная база):

• колесная база – 2475/3345 мм;
• длина – 4775/6020 мм;
• ширина – 1860/1860 мм;
• высота – 2150/2150мм;
• дорожный просвет – 190/190 мм;
• передняя колея – 1475/1475 мм;
• задняя колея – 1425/1425 мм;
• полная масса – 3500/3500 кг;
• грузоподъемность – 1440/1350 кг.

У других версий показатели заметно отличаются.

ISUZU ELF 2005 NPR81 4HL1-TC нужна распиновка предохранителей под кабиной.

По 4HL1 есть немного информации но не вся.

Авто проблемный после дтп. Пропали ряд важных питающих напряжений.

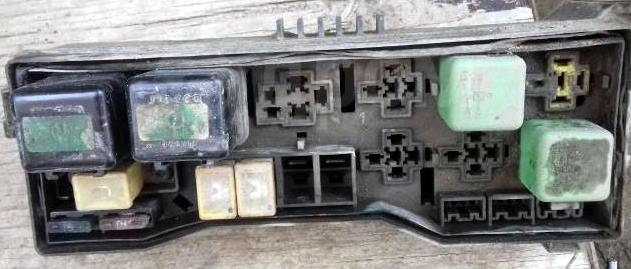

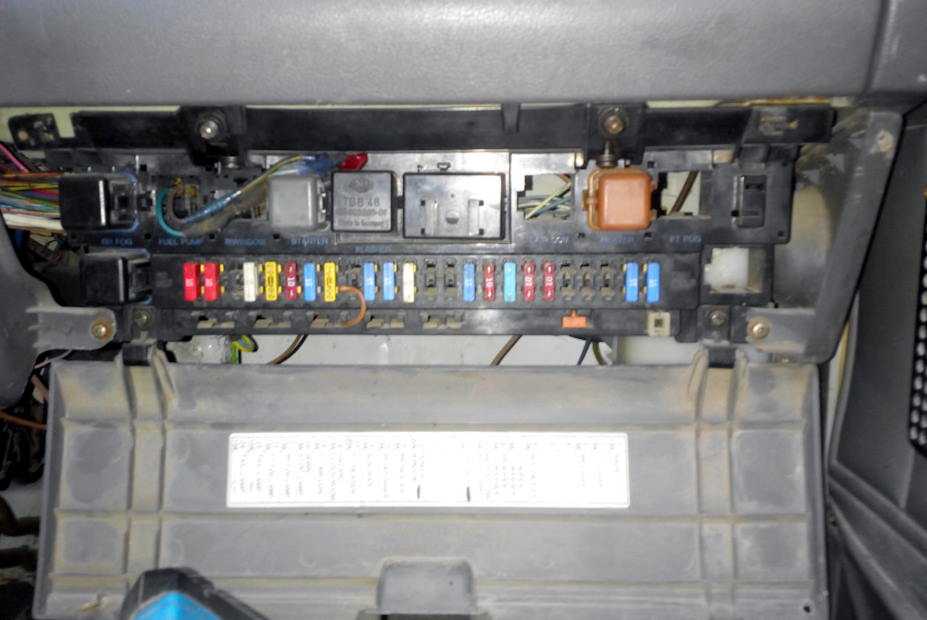

Фото прилагаю. Находится ПОД кабиной.

Не говоря уже о том, что в схемах такая каша, что ногу сломаешь. Вот Япы молодцы, сколько модификаций машин, столько разных схем, «русскому ване» из автодаты даже не понять всего..разнообразия.

Вышеуказанный ELF я оживил и сделал (ценник за работу 42.т.р.). Дело оказалось в том, что разные модификации кабины имеют разную разводку в разъемах, хотя марки разъемов используются одни и теже и стоят все на техже местах, но пины в них расположены по разному, и по цветам проводов подключение к пинам тоже разное полностью с «ног на голову».

Карта предохранителей бардачка есть в самом бардачке. ). а вот модуль реле и предохр.под кабиной остался неизвестен, только путем изучения проводки. Даже зная минимум английского, все понятно без слов.

Т.к. это мой хлеб, особых подробностей выкладывать не могу.

Ради прикола выложу снятую проводку с кабины, хотите, можете изучать, разъемов около сотни. ).

Предохранителе в салоне

Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.

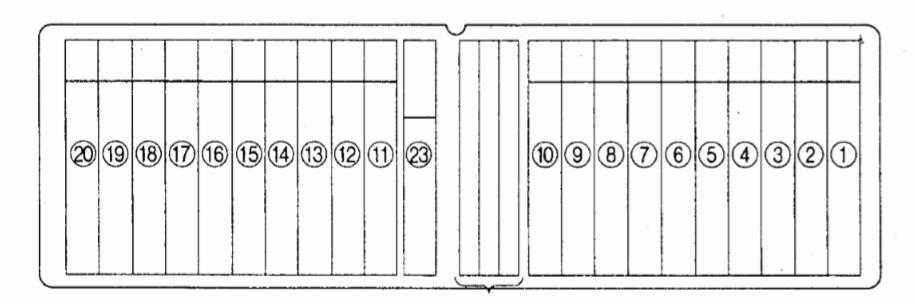

Вариант 1

p, blockquote 9,0,0,0,0 —>

1	25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давле­нию, реле отключения кондиционера, реле кондиционера, термо­стат, э/п клапан системы повышения частоты вращения XX (FICD)
2	10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат
3	10А Реле стартера, выключатель запрещения запуска
4	15А Прикуриватель, радиоприемник
5	10А Фара (правая), реле переключателя света фар
6	10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота
7	15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупре­ждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контрол­лер центрального замка, спидометр
8	15А Выключатель аварийной сигнализации, звуковой сигнал, реле зву­кового сигнала, выключатель звукового сигнала, указатели поворота
9	15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних про­тивотуманных фонарей
10	10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора
11	15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стекло­очистителей
12	10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор «OD OFF», индикатор «UNLADEN», реле электро­двигателя вентилятора конденсатора, зуммер системы предупреж­дения о движении задним ходом, выключатель фонарей заднего хо­да, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаж­дающей жидкости, датчик температуры, датчик скорости автомоби­ля, комбинация приборов, реле электропривода стеклоподъемни­ков, реле-прерыватель указателей поворота, переключатель систе­мы управления полным приводом (4WD), реле системы 4WD, электропневмоклапан системы управления полным приводом
13	10А / 15А Подогреватель топлива
14	15А Задний отопитель, выключатель заднего отопителя
15	10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора
16	10А Выключатель противотуманных фар, противотуманные фары, ЭБУ
17	10А Указатели поворота, выключатель указателей поворота
18	15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII)
19	10А Электропривод останова двигателя, электромагнитный клапан от­сечки топлива
20	10А Переключатель корректора фар, электропривод корректора фар
23	15А Повторители указателей поворота, реле повторителей указателей поворота

Полную электросхему распределения питания данного блока можете скачать тут.

Вариант 2

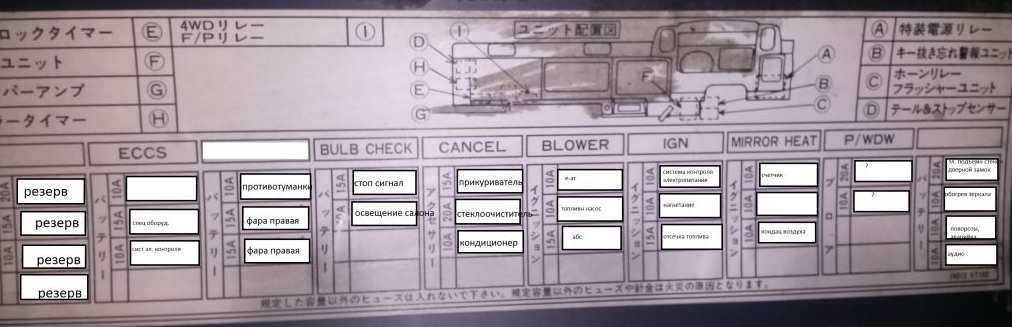

Актуальная схема будет находится на обратной стороне крышки.

Расшифровка

Полная таблица расшифровки японских иероглифов: скачать.

Если же обозначения на английском, тогда сверьтесь с таблицей.

p, blockquote 17,0,0,0,0 —>

HEATER	Отопитель
AIRCON	Кондиционер
ABS	АБС
HSA	Система трогания на подъеме
STARTER	Стартер
RADIO, CIGAR	Магнитола, прикуриватель
HEAD LAMP (RH)	Правая фара
HEAD LAMP (LH)	Левая фара
ROOM LAMP, CLOCK	Лампа освещения салона, Часы
HAZARD, HORN	Аварийная сигнализация, звуковой сигнал
TAIL	Габаритные огни
FOG LAMP	Противотуманные фары
STOP LAMP	Стоп-сигналы
WIPER, WASHER	Стеклоочиститель и омыватель
GAUGE, BACK	Комбинация приборов, фонарь заднего хода
FUEL HEATER	Подогрев топлива
SEAT HEATER	Обогреватель сидений
EXH. BREAKE	Горный тормоз
FOG LAMP	Противотуманные фары
TURN S/LAMP	Указатели поворота
GENERATOR	Генератор
ENG. STOP	Остановка двигателя
POWER WINDOW	Электропривод стекло подъемников

1999-2006 Chevy Silverado & Sierra Блок предохранителей Схема

Предохранители являются сердцем электрической системы вашего Chevy. Почти каждая система в автомобиле, для которой требуется аккумулятор или электричество (окна, дверные замки, освещение, стереосистема и т. д. и т. д.), подключается и питается через предохранитель. Аккумулятор посылает питание на предохранитель, который затем передает его на конкретную систему автомобиля. Назначение плавкого предохранителя состоит в том, чтобы предотвратить прямую перегрузку аккумулятора и расплавление проводки системы.

Когда предохранитель перегружается или его мощность превышает его мощность, предохранитель перегорает. Когда предохранитель перегорает, он отключает подачу питания на эту конкретную систему

Поэтому, когда вы сталкиваетесь с неисправностью электрооборудования в вашем автомобиле, предохранители — это первое место, на которое вы должны обратить внимание

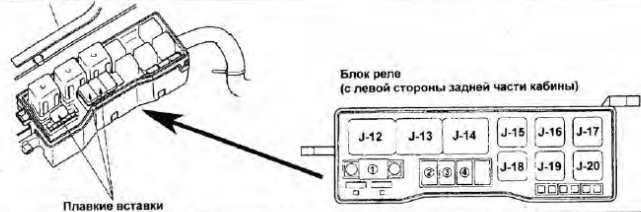

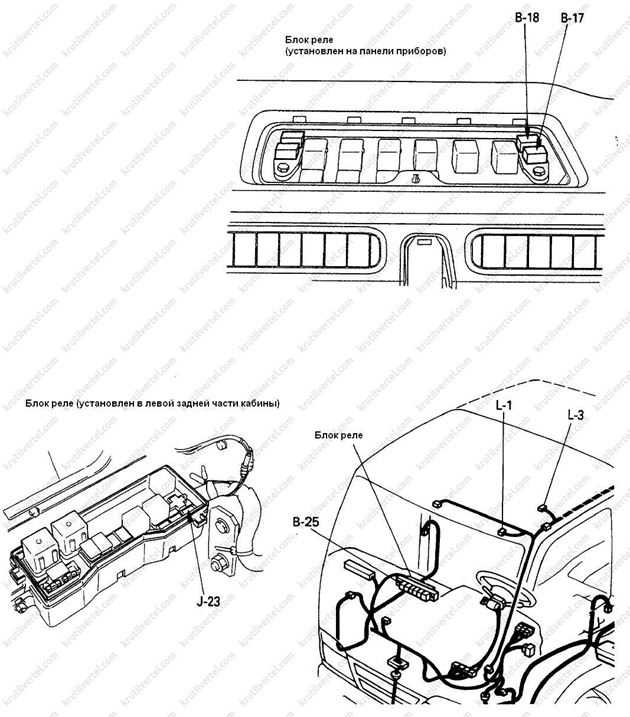

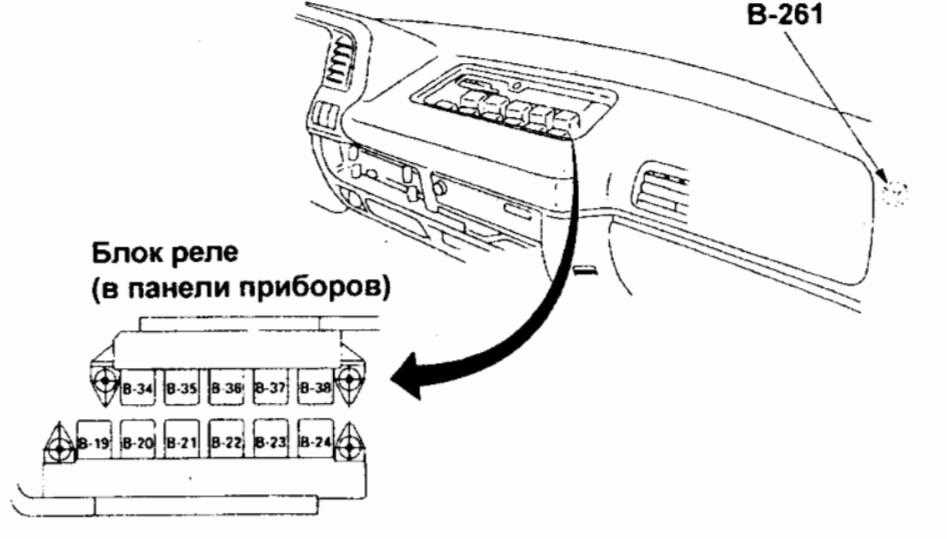

Блок реле в салоне

Отдельные элементы могут находится вне блоков. К примеру В -261.

Расшифровка всех реле в ниссан атлас

p, blockquote 24,0,0,0,0 —>

В-9	Реле системы изменения интервала работы стеклоочистителей (INTERMITTENT)
В-19	Реле системы зарядки
В-19	(CHARGE)
В-20	Реле фар
В-20	(HEAD)
В-21	Реле системы кондиционирования, отопления и вентиляции (HEATER & AIR CON.)
В-22	Реле габаритов (TAIL)
В-23	Реле комбинированного переключателя
В-23	(DIMMER)
В-24	Реле звукового сигнала
В-24	(HORN)
В-34	Реле задних противотуманных фонарей
В-34	(REAR FOG)
В-35	Реле ламп освещения при повороте
В-35	(CORNERING LIGHT)
В-35	Реле задних противотуманных фонарей
В-35	(RR FOG)
В-36	Реле электропривода стеклоподъемников
В-36	(POWER WINDOW)
В-37	Реле выключателя по давлению
В-37	(А/С THERMO)
В-38	Реле горного тормоза
В-38	(EXH. BRAKE)
J-12	Реле стартера
J-12	(STARTER)
J-13	Реле свечей накаливания
J-14	Реле свечей накаливания
J-16	Реле автомата управления прогревом конденсатора (CDS)
J-18	Реле управления горным тормозом
J-18	(EXH. BRAKE CONTROL)
J-19	Реле системы 4WD
J-19	Реле отключения кондиционера
J-19	(А/С CUT) .
J-20	Реле повторителей указателей поворота (MARKER LIGHT)

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Isuzu Elf 9.5

Флагманская модификация Изудзу Эльф выпускается в четырёх исполнениях, которые различаются размером колёсной базы: короткая – 3,365 м, стандартная – 3,815 м, длинная – 4,175 м и удлинённая (экстралонг) – 4,475 мм. Габаритная длина грузовика, соответственно, составляет 6,04, 6,69, 7,41 и 7,87 м. Ширина во всех исполнениях составляет 2,04 м, а высота укладывается в значение 2,275 м. Колея передних и задних колёс Isuzu Elf 9.5  – 1,68 и 1,65 м соответственно. Дорожный просвет равен 210 мм. При полной массе 9,5 т, снаряжённая масса шасси варьируется от 3 до 3,1 т. Показатели грузоподъёмности Isuzu Elf 9.5: 6,5 т – для короткобазной версии, 6,46 т – для стандартной, 6,342 т – в длиннобазном исполнении и 6,4 т – в удлинённом варианте (экстралонг). Допустимая нагрузка на переднюю ось – 3,1 т; на задний мост – 6,4 т. Рама имеет лонжероны из швеллера 216х70, толщиной 6 мм. Расстояние между лонжеронами рамы составляет 850 мм. Шины: 215/75R17.5. Ёмкость топливного бака: 140 л дизтоплива.

Под кабиной Isuzu Elf 9.5  установлен рядный 4-цилиндровый дизельный мотор 4HK1, в 2-х вариантах исполнения: 4HK1E4NC и 4HK1E4CC. Обе версии оборудованы турбонаддувом с изменяемой геометрией, топливной аппаратурой Common Rail, 16-клапанным газораспределительным механизмом и системой EGR. Двигатель 4HK1E4NC выдаёт 155 л.с. мощности и 419 Н•м крутящего момента, а вариант 4HK1E4CC – 190 л.с. при тех же 419 Н•м крутящего момента. Рабочий объём – 5,193 см3. Оба двигателя агрегируются с шестиступенчатой синхронизированной коробкой переключения передач: MYY6S для первого мотора и MZZ6F – для второго, более мощного.

Основное исполнение грузовика Isuzu Elf, которое предлагают дилеры, – это классическое шасси, адаптированное для самостоятельного монтажа различных спецнадстроек. За дополнительную плату осуществляется установка уже готовых решений заводского производства: бортовая грузовая платформа с откидными бортами и съёмным каркасом под установку тента, промтоварный или изотермический фургон, бортовая платформа с крано-манипуляторной установкой, мусоровоз, бункеровоз, автогидроподъемник, пожарная автоцистерна, коммунальный подметально-уборочный автомобиль, эвакуатор, вакуумная ассенизационная машина, ямобур. Наиболее популярны фургоны – промтоварный, изотермический, рефрижератор.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Уверенность и безопасность в любой обстановке

Передовые цифровые технологии позволили сконструировать более жесткую и более легкую кабину. Увеличенная жесткость конструкции кабины повышает уровень безопасности в случае столкновений. Большая часть поверхности дверей укреплена, а рама автомобиля усилена, что позволяет создать защитный каркас, обеспечивающий сохранение целостности кабины и снижающий риск получения травм при аварии. Кабина ISUZU NPR75 (ELF 7.5) обеспечивает широкое поле зрения, в ней улучшены показатели переднего и бокового обзора, что помогает водителю лучше контролировать ситуацию на дороге. Удобство посадки в кабину и эргономичность рабочего места позволяют совершать длительные поездки, не вызывая переутомления водителя, что способствует повышению безопасности вождения и позволяет избежать аварий.

Автомобиль ISUZU NPR75 (ELF 7.5) оснащен новейшими системами активной (галогеновые фары с мультиотражателями, ABS, EBD, ASR) и пассивной (подушки безопасности, ремни безопасности с натяжителями, конструкция панели приборов для защиты коленей в случае удара) безопасности.

ISUZU ELF 2005 NPR81 4HL1-TC нужна распиновка предохранителей под кабиной.

По 4HL1 есть немного информации но не вся.

Авто проблемный после дтп. Пропали ряд важных питающих напряжений.

Фото прилагаю. Находится ПОД кабиной.

Не говоря уже о том, что в схемах такая каша, что ногу сломаешь. Вот Япы молодцы, сколько модификаций машин, столько разных схем, «русскому ване» из автодаты даже не понять всего..разнообразия.

Вышеуказанный ELF я оживил и сделал (ценник за работу 42.т.р.). Дело оказалось в том, что разные модификации кабины имеют разную разводку в разъемах, хотя марки разъемов используются одни и теже и стоят все на техже местах, но пины в них расположены по разному, и по цветам проводов подключение к пинам тоже разное полностью с «ног на голову».

Карта предохранителей бардачка есть в самом бардачке. ). а вот модуль реле и предохр.под кабиной остался неизвестен, только путем изучения проводки. Даже зная минимум английского, все понятно без слов.

Т.к. это мой хлеб, особых подробностей выкладывать не могу.

Ради прикола выложу снятую проводку с кабины, хотите, можете изучать, разъемов около сотни. ).

Поиск по наименованию

По запросу » Isuzu ELF » нашлось 45 742 объявлений

—> Ремкомплект двигателя на Isuzu ELF 4HE1-T

—> Ремкомплект двигателя на Isuzu ELF 4HE1-T

—> Ремкомплект двигателя на Isuzu ELF 4HF1

—> Распылитель форсунки на Isuzu ELF 4JB1

—> Тормозные колодки на Isuzu ELF NHR69

—> Ремкомплект двигателя на Isuzu ELF NHR54 4JA1

Состояние: новая Производитель: ERISTIC 5-87813-004-0

прокладка 3 прорези 3-го ремонта 0

—> Ремкомплект двигателя на Isuzu ELF NKR 4HE1

Состояние: новая OEM: 5-87813-232-1, JMF8561 Производитель: ERISTIC 5-87813-232-1

—> Ремкомплект двигателя на Isuzu ELF NKR 4HE1

—> Тормозные колодки на Isuzu ELF NKR66

—> Ремкомплект двигателя на Isuzu ELF NKR57 4BC2

—> Тормозные колодки на Isuzu ELF NKR66

—> Тормозные колодки на Isuzu ELF NHR69

—> Тормозные колодки на Isuzu ELF NKR66

—> Ремкомплект двигателя на Isuzu ELF NKR 4HE1

—> Распылитель форсунки на Isuzu ELF 4JB1

—> Ремкомплект двигателя на Isuzu ELF NHR55 4JB1

—> Распылитель форсунки на Isuzu ELF 4JB1

—> Распылитель форсунки на Isuzu ELF 4JB1

—> Ремкомплект двигателя на Isuzu ELF NKR 4HE1

Состояние: новая OEM: 5-87813-232-1, JMF8561 Производитель: ERISTIC 5-87813-232-1

—> Тормозные колодки на Isuzu ELF NHS69

—> Ремкомплект двигателя на Isuzu ELF NKR 4HE1

—> Тормозные колодки на Isuzu ELF NHR69

—> Тормозные колодки на Isuzu ELF NHR69, NKR66

—> Ремкомплект двигателя на Isuzu ELF 4HE1-T

—> Тормозные колодки на Isuzu ELF ASH2F23

—> Тормозные колодки на Isuzu ELF ASH2F23

—> Тормозные колодки на Isuzu ELF NKR58

—> Тормозные колодки на Isuzu ELF ASN2F23, ASN6F23, ASP2F23, ASP6F23

—> Тормозные колодки на Isuzu ELF ASH2F23

—> Тормозные колодки на Isuzu ELF NHR69

О компании «Изудзу» и её деятельности в России

Компания «Isuzu» стала первым в истории Японии производителем серийных автомобилей. Фирма была основана в 1916 году и получила своё название в честь одной из японских рек. Но окончательно название «Isuzu Motors» закрепилось за компанией только в 1949 году, до этого «Исузду» называлась лишь одна из моделей грузовиков, а фирма сменила несколько длинных и мудрёных названий. Первой продукцией компании, в 1916 году, стали легковые машины, скопированные с английских Wolseley. В 1918 году в серию были запущены и грузовики, модели A-9.

Isuzu Elf шестого поколения на сборочном конвейере в Ульяновске.

В последующем компания значительно упрочила своё положение на рынке и смогла получить крупные госзаказы на грузовики от Министерства торговли и промышленности Японии. При поддержке государства, в 30-х годах фирма начала разрабатывать собственные двигатели, и в 1936 году на её производственных мощностях был выпущен первый в истории страны дизельный мотор DA6, который имел воздушную систему охлаждения.

Дмитрий Медведев встречает первый Изудзу Эльф 7-го поколения российской сборки.

По мере развития, «Isuzu Motors» расширяла своё присутствие на рынках разных стран, строила заводы за пределами Японии. Сейчас это один из крупнейших в мире производителей грузовиков, автобусов и внедорожников. Дизельными двигателями производства «Исудзу» комплектуются многие автомобили корпорации «Дженерал Моторс». А автомашины марки Isuzu выпускаются не только в Японии, но и на заводах корпорации во Вьетнаме, Китае, Таиланде, Турции, на Филиппинах, В Соединённых Штатах Америки, в Казахстане, Саудовской Аравии, Узбекистане, Индии и других странах . Сборочное производство автомобилей «Изудзу» с 2006 по 2015 год осуществлялось и в России, на производственных мощностях компании «Соллерс» (ранее  «Северсталь-Авто»), в Елабуге и Ульяновске. Затем «Соллерс» вышел из совместного предприятия с «Изудзу», сделав ставку в производстве коммерческих грузовиков на нового стратегического партнёра – «Форд».

Type 1

These diagrams are suitable mainly for the 5th generation and models with a 4HF1 and 4HG1 engine.

Fuse box

This block is located in the panel and is closed with a protective cover, on the reverse side of which an actual diagram with a description of the elements will be applied.


Diagram

Designation

1	25А / 15А Heater fan motor, heater fan resistor, temperature switch, pressure switch, air conditioner shutdown relay, air conditioner relay, thermostat, e / p valve of the system for increasing the speed of rotation XX (FICD)
2	10A Air conditioning switch, air conditioning relay, pressure switch, electromagnetic clutch of the air conditioning compressor, e / p valve of the system for increasing the speed of rotation XX (FICD), thermostat
3	10A Starter relay, start inhibit switch
4	15A Cigarette lighter, radio
5	10A Headlamp (right), headlight switch relay
6	10A Headlight (left), headlamp switch relay, turn signal relay, turn signal
7	15A Radio and clock, interior lighting, interior lighting switch, door limit switches, reverse warning buzzer, door lock switch, central locking relay, electric door locks, central locking controller, speedometer
8	15A Hazard Switch, Horn, Horn Relay, Horn Switch, Turn Signals
9	15A Dimension relay, lights, fog light switch, fog lights, light control switch, rear fog light switch, rear fog light relay
10	10A Brake light switch, brake lights, selector lock controller
11	15A Wiper and Washer Control Switch, Wiper Motor, Washer Motor, Wiper Interval Relay
12	10A Mountain brake control relay, automatic transmission electronic control unit, “OD OFF” indicator, “UNLADEN” indicator, condenser fan motor relay, reverse warning buzzer, reversing light switch, reversing lights, start inhibit switch, starter relay , engine start aids (QOSIII) controller,, engine start aids (QOSII) controller, glow plug relay # 1, glow plug relay # 2, glow plug indicator, coolant temperature gauge, temperature sensor, vehicle speed sensor, instrument cluster , power window relay, direction indicator relay, 4WD control system switch, 4WD system relay,electropneumatic valve of the four-wheel drive control system
13	10A / 15A Fuel heater
14	15A Rear heater, rear heater switch
15	10A Exhaust brake switch, Exhaust brake control relay, Exhaust brake solenoid valve, Exhaust brake solenoid clutch, Accelerator pedal
16	10A Fog light switch, fog lights, ECU
17	10A Direction indicators, direction indicator switch
18	15A Alternator, Charging Relay, Starting Assist Controller (QOSIII)
19	10A Electric engine stop, fuel cutoff solenoid valve
20	10A Headlight range control switch, headlight range control electric drive
23	15A Turn signal repeaters, turn signal repeater relay

Relay and fuse box

It is located on the left side at the rear of the cab or behind the left mudguard. High power fuses or fuses and separate relays will be located there.

Photo example

Diagram

See the table below for the relay assignment.

Relay box

Diagram

Individual elements can be located outside the blocks. For example B -261.

Decoding

B 9	Relay for system changing the interval of work of the wipers (INTERMITTENT)
B-19	Charging relay
B-19	(CHARGE)
B 20	Headlight relay
B 20	(HEAD)
B 21	Relay for air conditioning, heating and ventilation (HEATER & AIR CON.)
B-22	Dimension relay (TAIL)
B-23	Combination switch relay
B-23	(DIMMER)
B-24	Horn relay
B-24	(HORN)
B-34	Rear fog lamp relay
B-34	(REAR FOG)
B-35	Turning light relay
B-35	(CORNERING LIGHT)
B-35	Rear fog lamp relay
B-35	(RR FOG)
B-36	Power window relay
B-36	(POWER WINDOW)
B-37	Pressure switch relay
B-37	(A / C THERMO)
B-38	Mountain brake relay
B-38	(EXH. BRAKE)
J-12	Starter relay
J-12	(STARTER)
J-13	Glow plug relay
J-14	Glow plug relay
J-16	Capacitor Warm-up Control (CDS) Relay
J-18	Exhaust brake control relay
J-18	(EXH. BRAKE CONTROL)
J-19	4WD system relay
J-19	Air conditioner shutdown relay
J-19	(A / C CUT).
J-20	Turn signal repeater relay (MARKER LIGHT)

Isuzu elf схема предохранителей

Рассмотрены автомобили Nissan Atlas, Isuzu Elf 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Расположение предохранителей и реле в монтажных блоках.

Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, реле кондиционера, тер­мостат

Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давле­нию, реле отключения кондиционера, реле кондиционера, термо­стат, э/п клапан системы повышения частоты вращения XX (FICD)

Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат

Реле стартера, выключатель запрещения запуска

Фара (правая), реле переключателя света фар

Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота

Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупре­ждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контрол­лер центрального замка, спидометр

Выключатель аварийной сигнализации, звуковой сигнал, реле зву­кового сигнала, выключатель звукового сигнала, указатели поворота

Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних про­тивотуманных фонарей

Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора

Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стекло­очистителей

Реле управления горным тормозом, электронный блок управления АКПП, индикатор «OD OFF», индикатор «UNLADEN», реле электро­двигателя вентилятора конденсатора, зуммер системы предупреж­дения о движении задним ходом, выключатель фонарей заднего хо­да, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаж­дающей жидкости, датчик температуры, датчик скорости автомоби­ля, комбинация приборов, реле электропривода стеклоподъемни­ков, реле-прерыватель указателей поворота, переключатель систе­мы управления полным приводом (4WD), реле системы 4WD, электропневмоклапан системы управления полным приводом

4-я и 5-я серии

Характеристики «Исузу-Эльф» в очередном исполнении особо не изменили сути машины. Она так и осталась надежным, практичным, универсальным и недорогим малотоннажным грузовиком. Эта серии продавалась по всему миру, однако в некоторых странах автомобиль выходил под иными наименованиями. Параллельно этой генерации велась разработка мощных аналогов с повышенной грузоподъемностью «Форвард». Четвертое поколение получило новый дизельный двигатель с системой СНВТ, объемом 2,5 литра.

Пятая версия рассматриваемого грузовика вышла с обновленным дизайном и модернизированным мотором. Машина осталась такой же популярной на всех континентах. Благодаря безупречной репутации транспортные средства выпускались под именами таких брендов как «Мазда», «Ниссан». В качестве силового агрегата установили 2,7-литровый дизельный мотор.

БУКСИРОВКА Isuzu Wizard

Если это возможно, то обращайтесь в специальные службы, чтобы отбуксировать Ваш автомобиль. Если это невозможно, то следуйте следующим правилам.

Примечание Переключите рычаг коробки передач в положение «N», а рычаг нагрузки в положение «HIGH» (для автомобилей с подключаемым приводом), Поставьте переключатель полного привод в положение «OFF» а выключатель «TOD» в положение «2Н» ( для а втомобилей с TOD), выберите режим 2WD. Как только появится возможность, попробуйте завести двигатель. Если двигатель не заведен, то Торможение будет неэффективным; Руль поворачивать будет тяжело; Руль может заблокироваться во время движения (если не вставлен ключ).

Примечание Обратитесь за помощь на буксировку в следующих случаях: когда необходимо преодолеть долгий спуск. Тормоза могут перегреться и стать неэффективными. когда автомобиль сломался на трассе. когда сломана трансмиссия. избегайте буксировки автомобиля с автоматической трансмиссией. Если все же необходимо его буксировать, то буксируйте его со скоростью ниже 30 км/ч и на дистанцию не более 80 км. Если из трансмиссии вытекло масло, или автомобиль не может двигаться, или при движении слышен какой-то шум, то не стоит буксировать автомобиль. Обратитесь к дилеру Isuzu.

1. Когда Вас буксируют или Вы кого-то буксируете, прикрепите трос за буксировочный крюк на одной стороне и за буксировочный крюк на другом автомобиле. 2. Трос должен быть не менее 5 метров в длину и не менее 30 см2 в диаметре. 3

Когда едете на буксире, особое внимание уделяйте задним тормозным сигналам на буксирующем автомобиле. Сохраняйте постоянную нагрузку на трос, старайтесь не делать резких рывков. Примечание Не производите буксировку под углом, более 15 градусов, это может повредить некоторые части автомобиля

Прикрепляйте трос за крюк. Прикрепление троса в другое место может повредить автомобиль. Используйте для буксировки канат или трос, и буксируйте автомобили подобные Вашему, по хорошему дорожному покрытию. Если автомобиль попал в ров, или грязь, удалите всех пассажиров из салона, закрепите трос за ось, вместо крюка (если Вы закрепите трос за крюк, то прикладываемая при этом сила может деформировать крюк). Когда прикрепляете трос, будьте осторожны и не повредите ремни или кабели

Примечание Не производите буксировку под углом, более 15 градусов, это может повредить некоторые части автомобиля. Прикрепляйте трос за крюк. Прикрепление троса в другое место может повредить автомобиль. Используйте для буксировки канат или трос, и буксируйте автомобили подобные Вашему, по хорошему дорожному покрытию. Если автомобиль попал в ров, или грязь, удалите всех пассажиров из салона, закрепите трос за ось, вместо крюка (если Вы закрепите трос за крюк, то прикладываемая при этом сила может деформировать крюк). Когда прикрепляете трос, будьте осторожны и не повредите ремни или кабели.

Ваше Имя:*

Введите код, указанный на картинке:*

Вариант 3

Подходит для двигателей 4JB1. Расположение блоков совпадает с Вариантом 2.

Блок в салоне

Фото

Схема

Описание

1	10A Лампы (АКБ)
2	10A Освещение салона, аудиосистема
3	10A Моторный тормоз
4	15A Замки дверей
5	15A Противотуманные фары
6	25A Стеклоподъемники
7	10A Дальний свет (левая фара)
8	10A Дальний свет (правая фара)
9	10A Стоп-сигналы
10	10A Ближний свет (левая фара)
11	10A Ближний свет (правая фара)
12	10A Габаритные фонари
13	10A Лампы (АКБ)
14	10A Зажигание (IGN2)
15	10A Стартер
16	10A Остановка двигателя
17	10A Зажигание (IGN1)
18	10A Фонари заднего хода
19	10A Приборы
20	15A Аудиосистема (АСС)
21	10A Кондиционер воздуха
22	15A Звуковой сигнал
23	15A Указатели поворота, аварийная сигнализация
24	25A Стеклоочиститель
25	Запасной
26	Запасной
27	Запасной
Реле
1	Габаритные фонари
2	Фары (дальний свет)
3	Фары (ближний свет)
4	Стеклоподъемники
5	Стоп-сигналы
6	Зарядка (при работающем двигателе)
7	Замок зажигания (KEY ON)
8	Моторный тормоз
9	Основной режим стеклоочистителя
10	Режимы работы стеклоочистителя (HIGH/LOW)
11	Противотуманные фары
12	Звуковой сигнал
13	Резервное место
14	Электродвигатель вентилятора

Блок за кабиной

Фото пример

Схема

Обозначение

1	10А 4HG1 (тип 2), 4HG1-T: Остановка двигателя
1	15А 4JB1-TC (тип 2), 4JB1: Источник питания
2	10А 4HG1 (тип 2), 4HG1-T: Запасная аккумуляторная батарея
2	15А 4JB1-TC (тип 2), 4JB1: Подогреватель топлива
3	10А 4HG1 (тип 2), 4HG1-T: Подогреватель топлива
3	20А 4JB1-TC (тип 2), 4JB1: Кондиционер
4	10А 4HG1 (тип 2), 4HG1-T: Кондиционер воздуха
4	20А 4JB1-TC (тип 2), 4JB1: Вентилятор конденсатора
Реле
1	Предпусковый подогрев
2	Стартер
3	4HG1 (тип 2), 4HG1-T: Остановка двигателя
4JB1-TC (тип 2), 4JB1: Не используется
4	Подогрев топлива
5	Вентилятор конденсатора
6	Моторный тормоз
7	4JB1-TC (тип 2), 4JB1:CSD
4HG1 (тип 2), 4HG1-T: Не используется

На этом всё. А если Вам есть что добавить или хотите поделится своими схемами – пишите в комментарии.

Isuzu Elf 9,5

Флагманская модель производится в четырех версиях:

1. Укороченная база – 3 815 мм.
2. Стандарт – 3 815 мм.
3. Удлиненная версия – 4 175 мм.
4. «Суперлонг» — 4 475 мм.

При этом ширина грузовика составляет 2,04 метра, высота – 2,27 м, длина – 6,04/6,69/7,41/7,87 соответственно. Другие параметры:

• полный вес – 9 500 кг;
• грузоподъемность – до 6,5 т;
• нагрузка на ось – 3,1 т;
• тип рамы – усиленные лонжероны со швеллером;
• вместимость бака для горючего – 140 л.

Стоит отметить, что универсальность шасси позволяет монтировать всевозможные надстройки. Например: фургоны, манипуляторы, самосвалы, бункеровозы, ямобуры «Исузу-Эльф». Характеристики подобных конструкций приведены ниже:

• силовой агрегат – четырехцилиндровый дизельный мотор с турбинным наддувом;
• мощность – 155 л. с.;
• крутящий момент – 419 Нм;
• объем рабочий – 5 193 см3;
• трансмиссия – синхронизированная КПП на шесть позиций.

Расположение компонентов электросистем

Расположение диодов и разъемов

№ разъема	B-17	B-18	B-25	В-40	J-23	L-1	L-3
Назначение	Дверной выключатель кондиционера	Освещение	Система предпускового подогрева QOS — III	ЭБУ полного привода	Вакуумный выключатель	Освещение салона	Освещение салона

Электропроводка

Примечание: На рисунках изображены схемы моделей с левым расположением рулевого колеса. Схемы моделей с правым расположением рулевого колеса симметричны.

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Схема НИССАН АТЛАС — схемы авто

Схема грузового автомобиля Ниссан Атлас. Все принципиальные схемы в высоком качестве. Скачать электросхемы можно кликнув на кртинке и увеличив её. Показаны такие модули автомобиля: Электронный блок управления АКПП, габаритные огни и подсветка и т.д. Другие узлы электрооборудования грузовика Nissan Atlas.

Схема облегчения запуска двигателя Ниссан Атлас

Электросхема корректора фар авто

Габаритные огни и подсветка грузового автомобиля

Звуковой сигнал и сигнал заднего хода Ниссан Атлас

Освещение салона

Электронный блок управления АКПП — схема принципиальная

Схема комбинации приборов авто

Система управления полным приводом Ниссан Атлас
