Что делать, если после замены предохранителя не работает оборудование
Если после замены предохранителя какое-то оборудование в автомобиле перестало работать, не стоит паниковать. Следуйте следующим рекомендациям:
Шаг 1: Проверьте правильность установки предохранителя
Возможно, вы установили предохранитель в неправильный слот. Убедитесь, что вы установили предохранитель в тот слот, который соответствует обработке нужного оборудования.
Шаг 2: Проверьте состояние оборудования
Возможно, оборудование не работает не из-за предохранителя, а из-за другой проблемы. Проверьте состояние оборудования, чтобы убедиться, что оно не повреждено и работает должным образом.
Шаг 3: Проверьте цепь питания
Если предохранитель в порядке и оборудование работает исправно, возможно, проблема в цепи питания. Проверьте провода и контакты, чтобы убедиться, что электрический ток проходит свободно.
Шаг 4: Обратитесь к специалисту
Если вы проверили все вышеперечисленное и оборудование по-прежнему не работает, может потребоваться консультация и ремонт автомобиля у специалистов. Обратитесь в автосервис или к квалифицированному автомеханику.
Инструкция по сбросу ошибок srs, abs, eps своими силами на Isuzu Aska клон Honda Accord.
Для того что бы сбрасывать ошибки нам понадобится провод или 2 провода с кнопкой для большего удобства, прямые руки и запомнить что зажигание должно быть выключено и включать его нужно тогда когда написано в инструкции.
Прежде всего вам нужно найти разъем диагностики на 16-pin, располагается он в ногах пассажира или водителя.
Нам нужны контакты 4 и 9
Сброс ошибки ABS.
Инструкция по сбросу ошибки abs:
1. Замкнуть разъем диагностики 4 и 9. И не размыкать его пока ошибку не сбросим. 2. Нажать педаль тормоза. 3. Не отпуская педали тормоза, включить зажигание не заводя двигатель. Лампочка ABS погаснет. 4. После того как лампочка ABS погасла, нужно отпустить педаль тормоза. Лампочка ABS должна вновь загореться. 5. После того как лампочка ABS повторно загорелась, нажать педаль тормоза еще раз. Удерживать педаль тормоза в нажатом состоянии пока лампочка ABS не погаснет. 6. Когда лампочка ABS погаснет вновь, отпустить педаль тормоза. 7. Через несколько секунд лампочка ABS должна коротко мигнуть 2 раза, информируя о том что все ошибки из памяти были удалены. 8. Выключаем зажигание. 9. Размыкаем контакты 4 и 9.
Сброс ошибки abs закончен.
Сброс ошибки EPS.
Работать предстоит так же с разъемом на 16-pin и контактами 4 и 9, четко выполняйте инструкцию:
Сброс ошибки EPS закончен.
Сброс ошибки SRS.

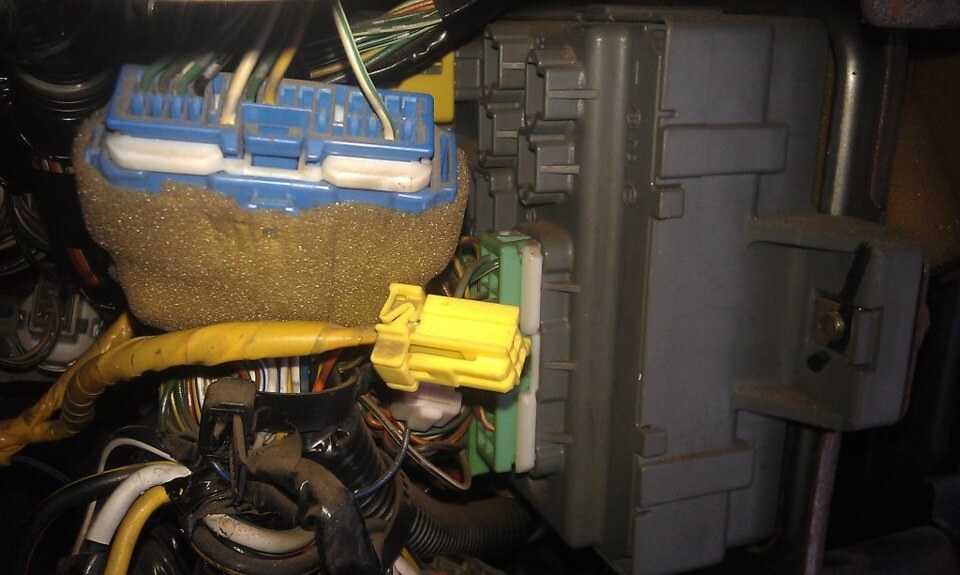

Работать предстоит с разъемом MES, который располагается со стороны водителя там где предохранители. Подробнее на фото.
Там могут располагаться в основном 2 разъема желтого цвета, один будет большой а второй маленький, нам нужен тот что меньше он 2-х контактный.
1. Замыкаем разъем проводом или скрепкой, как на фото.
2. Включить зажигание и ждать когда лампа SRS погаснет. 3. Когда лампа SRS погасла размыкаем провода. 4. Лампа SRS загорается, замыкаем провода еще раз. 5. Лампа SRS погаснет, как погасла опять размыкаем разъем. 6. После чего лампочка SRS должна мигнуть 2 раза. 7. Выключить зажигание и подождать немного. 8. Достаем наши провода из разъема и ставим разъем Mes на его место.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
О компании «Изудзу» и её деятельности в России
Компания «Isuzu» стала первым в истории Японии производителем серийных автомобилей. Фирма была основана в 1916 году и получила своё название в честь одной из японских рек. Но окончательно название «Isuzu Motors» закрепилось за компанией только в 1949 году, до этого «Исузду» называлась лишь одна из моделей грузовиков, а фирма сменила несколько длинных и мудрёных названий. Первой продукцией компании, в 1916 году, стали легковые машины, скопированные с английских Wolseley. В 1918 году в серию были запущены и грузовики, модели A-9.
Isuzu Elf шестого поколения на сборочном конвейере в Ульяновске.
В последующем компания значительно упрочила своё положение на рынке и смогла получить крупные госзаказы на грузовики от Министерства торговли и промышленности Японии. При поддержке государства, в 30-х годах фирма начала разрабатывать собственные двигатели, и в 1936 году на её производственных мощностях был выпущен первый в истории страны дизельный мотор DA6, который имел воздушную систему охлаждения.
Дмитрий Медведев встречает первый Изудзу Эльф 7-го поколения российской сборки.
По мере развития, «Isuzu Motors» расширяла своё присутствие на рынках разных стран, строила заводы за пределами Японии. Сейчас это один из крупнейших в мире производителей грузовиков, автобусов и внедорожников. Дизельными двигателями производства «Исудзу» комплектуются многие автомобили корпорации «Дженерал Моторс». А автомашины марки Isuzu выпускаются не только в Японии, но и на заводах корпорации во Вьетнаме, Китае, Таиланде, Турции, на Филиппинах, В Соединённых Штатах Америки, в Казахстане, Саудовской Аравии, Узбекистане, Индии и других странах . Сборочное производство автомобилей «Изудзу» с 2006 по 2015 год осуществлялось и в России, на производственных мощностях компании «Соллерс» (ранее «Северсталь-Авто»), в Елабуге и Ульяновске. Затем «Соллерс» вышел из совместного предприятия с «Изудзу», сделав ставку в производстве коммерческих грузовиков на нового стратегического партнёра – «Форд».
Расположение основного блока предохранителей
Основной блок предохранителей в автомобиле Nissan Atlas располагается под приборной панелью водителя. Для доступа к предохранителям необходимо открыть крышку, которая закреплена на левой стороне панели.
Внутри крышки предохранителей указаны функции, которые выполняют отдельные предохранители. Они могут быть обозначены буквами, цифрами или символами, в зависимости от модели и года выпуска автомобиля.
Для замены предохранителя необходимо использовать специальный инструмент, который обычно поставляется в комплекте с автомобилем. Открыв крышку основного блока предохранителей, вы можете обнаружить несколько рядов предохранителей, каждый из которых отвечает за отдельную систему автомобиля.
Ниже представлен список основных блоков предохранителей в автомобиле Nissan Atlas:
- Основной блок предохранителей для системы освещения.
- Основной блок предохранителей для системы зажигания.
- Основной блок предохранителей для системы испускания.
- Основной блок предохранителей для системы подогрева.
- Основной блок предохранителей для системы кондиционирования и вентиляции.
- Основной блок предохранителей для системы стартера.
- Основной блок предохранителей для системы спидометра и приборной панели.
Важно помнить, что замена предохранителя должна выполняться только при выключенном зажигании и отсутствии подключенных электрических приборов. При замене предохранителя необходимо использовать предохранитель того же номинала, чтобы избежать возникновения коротких замыканий и повреждения электрической системы автомобиля
Уверенность и безопасность в любой обстановке
Передовые цифровые технологии позволили сконструировать более жесткую и более легкую кабину. Увеличенная жесткость конструкции кабины повышает уровень безопасности в случае столкновений. Большая часть поверхности дверей укреплена, а рама автомобиля усилена, что позволяет создать защитный каркас, обеспечивающий сохранение целостности кабины и снижающий риск получения травм при аварии. Кабина ISUZU NPR75 (ELF 7.5) обеспечивает широкое поле зрения, в ней улучшены показатели переднего и бокового обзора, что помогает водителю лучше контролировать ситуацию на дороге. Удобство посадки в кабину и эргономичность рабочего места позволяют совершать длительные поездки, не вызывая переутомления водителя, что способствует повышению безопасности вождения и позволяет избежать аварий.
Автомобиль ISUZU NPR75 (ELF 7.5) оснащен новейшими системами активной (галогеновые фары с мультиотражателями, ABS, EBD, ASR) и пассивной (подушки безопасности, ремни безопасности с натяжителями, конструкция панели приборов для защиты коленей в случае удара) безопасности.
Схема предохранителей на Nissan Atlas:
Предохранители в автомобиле Nissan Atlas предназначены для защиты электрических систем и устройств от перегрузок и коротких замыканий. Они расположены в специальном блоке предохранителей, который находится в салоне автомобиля.
Расположение блока предохранителей:
Блок предохранителей на Nissan Atlas обычно расположен под панелью приборов, вблизи рулевой колонки. Для доступа к предохранителям нужно открыть дверцу блока предохранителей, которая обычно имеет надпись «Fuse» или «Предохранитель».
Замена предохранителя:
Для замены предохранителя на Nissan Atlas необходимо выполнить следующие шаги:
- Откройте дверцу блока предохранителей.
- Найдите предохранитель с перегоревшей нитью или иными признаками повреждения. Обычно перегоревший предохранитель имеет темный цвет или имеет разорванную нить.
- С помощью предоставленной инструментации (комплект доставки) удалите перегоревший предохранитель.
- Установите новый предохранитель того же номинала на его место. Убедитесь, что предохранитель правильно вставлен и надежно закреплен.
- Закройте дверцу блока предохранителей.
Важно: перед заменой предохранителей рекомендуется отключить соответствующую систему или устройство для предотвращения возможного короткого замыкания и повреждения электрических компонентов
Схема предохранителей:
Чтобы понять, какой предохранитель отвечает за определенную систему или устройство в Nissan Atlas, необходимо обратиться к схеме предохранителей. Схема предохранителей обычно представлена в инструкции по эксплуатации автомобиля или может быть расположена на крышке блока предохранителей.
| Номер предохранителя | Система/устройство |
|---|---|
| 1 | Система зажигания |
| 2 | Стеклоочистители |
| 3 | Фары |
| 4 | Прикуриватель |
| 5 | Радио |
| 6 | Центральный замок |
Это лишь небольшой пример того, как может выглядеть схема предохранителей на Nissan Atlas. Конкретные системы и устройства могут отличаться в зависимости от года выпуска и комплектации автомобиля.
Замена предохранителей на Nissan Atlas – это простая процедура, которую можно выполнить самостоятельно. Однако, при возникновении сложностей или сомнений, рекомендуется обратиться к специалистам или к руководству по эксплуатации автомобиля.
Предохранители для электрооборудования
На Nissan Atlas предусмотрена система предохранителей, которая защищает электрооборудование автомобиля от перегрузок и коротких замыканий. Всего в автомобиле установлено несколько блоков предохранителей, каждый из которых отвечает за определенную категорию электрооборудования.
Основные предохранители
Основные предохранители находятся в блоке под капотом автомобиля. Эти предохранители защищают ключевые системы автомобиля, такие как система зажигания, фары, сигнализация и другие.
- Предохранитель 1 — система зажигания, фары, сигнализация;
- Предохранитель 2 — система питания ABS и др. электронных систем;
- Предохранитель 3 — насос омывателя стекол, звуковая сигнализация;
- Предохранитель 4 — фонари заднего хода, стеклоомыватель заднего стекла;
- Предохранитель 5 — фары освещения салона;
- Предохранитель 6 — электропривод сидений, стеклоочиститель ветрового стекла;
- Предохранитель 7 — система центрального блокирования;
- Предохранитель 8 — обогрев зеркал заднего вида;
- Предохранитель 9 — дополнительное оборудование, подсветка номерного знака.
Предохранители салона
Предохранители салона находятся внутри автомобиля и защищают электрооборудование, которое управляется салоном автомобиля, такое как система кондиционирования, радио и прочие.
- Предохранитель 1 — радио, сигнализация, датчик близости;
- Предохранитель 2 — система кондиционирования, обогрев заднего стекла;
- Предохранитель 3 — световые приборы, звуковая система;
- Предохранитель 4 — печка, блок управления климатической системой;
- Предохранитель 5 — электролюк, отсек для очистки стекол, подогрев передних сидений;
- Предохранитель 6 — сигнализация, зеркала заднего вида, отпирание дверей, система освещения салона.
Реле дворников камаз 5320
Реле и предохранители на автомобиле КамАЗ, укомплектованном двигателем с электронной системой управления, установлены за крышкой панели приборов (см. рис. Установка блока предохранителей и реле ).
Предохранитель F5 установлен на панели передка кабины (см. рис. Предохранитель F5 ).
Установка блока предохранителей и реле 1 — установка реле за панелью выключателей; 2 — установка реле за крышкой отсека панели приборов; 3 — реле стеклоочистителя; 4 — реле прерыватель указателей поворота; 5 — блок предохранителей (F2, F3, F4, F6); 6 — предохранитель F1 (генератор, ЭФУ, останов двигателя)
Предохранитель F5 1 — кабель осушителя; 2 — провод «Предохранитель-генератор»; 3, 4 — провода предохранителей; 5 — к блоку предохранителей F4; 6 — перемычка; 7 — провод «АКБ — предохранитель»; 8 — провод «Стартер — предохранитель»
Установка реле за панелью выключателей 1 — реле ЭФУ; 2 — реле обмотки возбуждения генератора; 3 — реле муфты привода вентилятора; 4, 5, 6, 7, 8 — см. в Таблице применяемых реле
Таблица применяемых реле
Для двигателей КАМАЗ с электронной системой управления подачей топлива
Реле блокировки стартера
Реле стояночного тормоза
Установка реле за крышкой отсека панели приборов 1 — реле дополнительных фар; 2 — реле габаритных огней; 3 -реле противотуманных фар; 4 — реле задних противотуманных фар; 5 — реле дальнего света; 6 — реле ближнего света; 7 — реле выключателя; 8 — реле выключателя «+» АКБ; 9 — реле сигналов торможения; 10 — реле заднего хода; 11 — реле звуковых сигналов
Предохранители, расположенные в блоке предохранителей (см. рис. Установка блока предохранителей и реле за панелью приборов ):
Система стеклоочистки предназначена для омывания и очистки ветровых стекол с целью обеспечения безопасности движения автомобиля.
Она включает в себя электрические стеклоочистители 27.5205 и омыватели ветрового стекла 1112.5208—01.
Электрический омыватель ветрового стекла управляется клавишным переключателем и имеет встроенный в бачок омывателя электрический насос.
Питание насоса осуществляется через предохранитель на силу тока 10А.
Электрический стеклоочиститель обеспечивает работу щеток в двух режимах и их остановку в исходном положении. Он включает в себя моторедуктор, щетки с приводом и трехпозиционный переключатель.
Напряжение на моторедуктор подается через реле электродвигателей отопителя, поэтому стеклоочиститель можно включить при включенном в положение «1» выключателе приборов и стартера.
Клавишные переключатели омывателя и стеклоочистителя расположены справа от рулевой колонки на пульте переключателей.
При включении переключателя омывателя через электродвигатель насоса проходит ток.
“+“ аккумуляторных батарей, клемма стартера, вывод Б реле стартера —► амперметр, вывод 1Ж разъема, выводы 1Ж и 57 блока предохранителей на силу тока 60 и 30 А —► предохранитель на силу тока 10 А —► размыкающие контакты переключателя —► электродвигатель омывателя —► корпус —► выключатель “массы” — “—“ аккумуляторной батареи. Электродвигатель приводит в действие насос, который по гибким трубкам подает омывающую жидкость к двум одноструйным жиклерам и далее на ветровое стекло.
Электродвигатель моторедуктора стеклоочистителя имеет три щетки: одну минусовую и две плюсовых.
Минусовая щетка соединяется с корпусом автомобиля, а на плюсовые щетки подается напряжение бортовой сети через переключатель стеклоочистителя.
При подаче напряжения на разные плюсовые щетки обеспечиваются разные частоты вращения якоря электродвигателя и соответственно разные режимы работы щеток стеклоочистителя.
Порядок работы стеклоочистителя следующий:
— при установлении выключателя приборов и стартера в положение «1» срабатывает реле электродвигателей отопителя, так как на его обмотку с вывода КЗ выключателя приборов и стартера через предохранитель на силу тока 7,5 А подается напряжение;
— при срабатывании реле напряжение с его вывода 30 подается на вывод 87 и далее через предохранитель тока 10 А на вывод 110 разъема моторедуктора, предохранитель моторедуктора, вывод 110А моторедуктора, вывод 110А переключателя;
— при положении «1» переключателя стеклоочистителя напряжение с его вывода 110А подается на вывод 111 и далее на одну из плюсовых щеток моторедуктора (на рисунке верхняя). При этом через электродвигатель начинает протекать ток, так как его минусовая щетка (на рисунке нижняя) постоянно соединена с корпусом автомобиля; электродвигатель через редуктор и привод обеспечивает возвратно-поступательное движение щеток с определенной частотой;
БУКСИРОВКА Isuzu Wizard
Если это возможно, то обращайтесь в специальные службы, чтобы отбуксировать Ваш автомобиль. Если это невозможно, то следуйте следующим правилам.
Примечание Переключите рычаг коробки передач в положение «N», а рычаг нагрузки в положение «HIGH» (для автомобилей с подключаемым приводом), Поставьте переключатель полного привод в положение «OFF» а выключатель «TOD» в положение «2Н» ( для а втомобилей с TOD), выберите режим 2WD. Как только появится возможность, попробуйте завести двигатель. Если двигатель не заведен, то Торможение будет неэффективным; Руль поворачивать будет тяжело; Руль может заблокироваться во время движения (если не вставлен ключ).
Примечание Обратитесь за помощь на буксировку в следующих случаях: когда необходимо преодолеть долгий спуск. Тормоза могут перегреться и стать неэффективными. когда автомобиль сломался на трассе. когда сломана трансмиссия. избегайте буксировки автомобиля с автоматической трансмиссией. Если все же необходимо его буксировать, то буксируйте его со скоростью ниже 30 км/ч и на дистанцию не более 80 км. Если из трансмиссии вытекло масло, или автомобиль не может двигаться, или при движении слышен какой-то шум, то не стоит буксировать автомобиль. Обратитесь к дилеру Isuzu.
1. Когда Вас буксируют или Вы кого-то буксируете, прикрепите трос за буксировочный крюк на одной стороне и за буксировочный крюк на другом автомобиле. 2. Трос должен быть не менее 5 метров в длину и не менее 30 см2 в диаметре. 3
Когда едете на буксире, особое внимание уделяйте задним тормозным сигналам на буксирующем автомобиле. Сохраняйте постоянную нагрузку на трос, старайтесь не делать резких рывков. Примечание Не производите буксировку под углом, более 15 градусов, это может повредить некоторые части автомобиля
Прикрепляйте трос за крюк. Прикрепление троса в другое место может повредить автомобиль. Используйте для буксировки канат или трос, и буксируйте автомобили подобные Вашему, по хорошему дорожному покрытию. Если автомобиль попал в ров, или грязь, удалите всех пассажиров из салона, закрепите трос за ось, вместо крюка (если Вы закрепите трос за крюк, то прикладываемая при этом сила может деформировать крюк). Когда прикрепляете трос, будьте осторожны и не повредите ремни или кабели
Примечание Не производите буксировку под углом, более 15 градусов, это может повредить некоторые части автомобиля. Прикрепляйте трос за крюк. Прикрепление троса в другое место может повредить автомобиль. Используйте для буксировки канат или трос, и буксируйте автомобили подобные Вашему, по хорошему дорожному покрытию. Если автомобиль попал в ров, или грязь, удалите всех пассажиров из салона, закрепите трос за ось, вместо крюка (если Вы закрепите трос за крюк, то прикладываемая при этом сила может деформировать крюк). Когда прикрепляете трос, будьте осторожны и не повредите ремни или кабели.
Ваше Имя:*
Введите код, указанный на картинке:*
Как правильно менять предохранители в Ниссан Атлас
Шаг 1: Подготовьтеся к замене предохранителей. Убедитесь, что автомобиль находится в состоянии, когда можно безопасно выполнять работы электрикой: выключены зажигание и вся электроника.
Шаг 2: Откройте крышку блока предохранителей. Расположение блока и самого отсека может отличаться в зависимости от модели Ниссан Атлас. Обычно блок предохранителей находится под рулевой колонкой или в моторном отсеке.
Шаг 3: Определите, какой предохранитель требуется заменить. Для этого воспользуйтесь расшифровкой на крышке блока предохранителей или справочной информацией в руководстве по эксплуатации автомобиля.
Шаг 4: Осторожно извлеките старый предохранитель из держателя. Если предохранитель перегорел, то его проволочная часть будет оборвана
Также стоит убедиться, что вспененная часть предохранителя не повреждена.
Шаг 5: Вставьте новый предохранитель в держатель. Убедитесь, что он плотно и надежно закреплен, и его проволочная часть находится в исправном состоянии.
Шаг 6: Закройте крышку блока предохранителей. Удостоверьтесь, что она надежно зафиксирована.
Шаг 7: Проверьте работоспособность электронных устройств, для которых заменяли предохранитель. Убедитесь, что все функции работают нормально.
Правильная замена предохранителей в Ниссан Атлас является важной рутиной для поддержания надежности и безопасности автомобиля. Если у вас возникли трудности или сомнения, лучше обратиться к специалистам в автосервисе
Схема предохранителей на Nissan Atlas
Особенности схемы предохранителей на Nissan Atlas
Схема предохранителей на Nissan Atlas довольно проста и понятна. Она представляет собой набор предохранителей, расположенных в специальном блоке, который находится на панели приборов. Все предохранители имеют определенную маркировку и переключаются в соответствии с током, который протекает через цепь.
Кроме того, на Nissan Atlas предусмотрено несколько дополнительных блоков предохранителей, расположенных в различных точках автомобиля (например, в багажнике или под капотом) для защиты от перегрузок и коротких замыканий в определенных системах.
Как использовать схему предохранителей на Nissan Atlas
В случае, если какая-либо система в автомобиле перестает работать, необходимо проверить соответствующий предохранитель в блоке на приборной панели или другом блоке предохранителей и в случае необходимости заменить его на новый.
Перед заменой предохранителя необходимо выключить все электрические приборы в автомобиле, а также отключить аккумулятор.
При замене предохранителя необходимо использовать предохранитель с таким же током, как и оригинальный. Использование предохранителя с неправильным током может привести к повреждению электрических систем автомобиля.
- Перед заменой предохранителя необходимо выключить все электрические приборы в автомобиле, а также отключить аккумулятор.
- При замене предохранителя необходимо использовать предохранитель с таким же током, как и оригинальный.
В случае, если замена предохранителя не помогла решить проблему, необходимо обратиться к специалистам в автосервисе, чтобы определить причину неисправности системы и произвести ее ремонт.
Использование схемы предохранителей на Nissan Atlas позволяет быстро и удобно решать проблемы, связанные с электрикой в автомобиле, и сохранять его в хорошем техническом состоянии.
Предохранителе в салоне
Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.
Вариант 1
Фотография
Схема
Описание
| 1 | 25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давлению, реле отключения кондиционера, реле кондиционера, термостат, э/п клапан системы повышения частоты вращения XX (FICD) |
| 2 | 10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат |
| 3 | 10А Реле стартера, выключатель запрещения запуска |
| 4 | 15А Прикуриватель, радиоприемник |
| 5 | 10А Фара (правая), реле переключателя света фар |
| 6 | 10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота |
| 7 | 15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупреждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контроллер центрального замка, спидометр |
| 8 | 15А Выключатель аварийной сигнализации, звуковой сигнал, реле звукового сигнала, выключатель звукового сигнала, указатели поворота |
| 9 | 15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних противотуманных фонарей |
| 10 | 10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора |
| 11 | 15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стеклоочистителей |
| 12 | 10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор “OD OFF”, индикатор “UNLADEN”, реле электродвигателя вентилятора конденсатора, зуммер системы предупреждения о движении задним ходом, выключатель фонарей заднего хода, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаждающей жидкости, датчик температуры, датчик скорости автомобиля, комбинация приборов, реле электропривода стеклоподъемников, реле-прерыватель указателей поворота, переключатель системы управления полным приводом (4WD), реле системы 4WD, электро пневмо клапан системы управления полным приводом |
| 13 | 10А / 15А Подогреватель топлива |
| 14 | 15А Задний отопитель, выключатель заднего отопителя |
| 15 | 10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора |
| 16 | 10А Выключатель противотуманных фар, противотуманные фары, ЭБУ |
| 17 | 10А Указатели поворота, выключатель указателей поворота |
| 18 | 15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII) |
| 19 | 10А Электропривод останова двигателя, электромагнитный клапан отсечки топлива |
| 20 | 10А Переключатель корректора фар, электропривод корректора фар |
| 23 | 15А Повторители указателей поворота, реле повторителей указателей поворота |
Полную электросхему распределения питания данного блока можете скачать тут.
Вариант 2
Актуальная схема будет находится на обратной стороне крышки.
Расшифровка
Полная таблица расшифровки японских иероглифов: скачать.
Если же обозначения на английском, тогда сверьтесь с таблицей.
| HEATER | Отопитель |
| AIRCON | Кондиционер |
| ABS | АБС |
| HSA | Система трогания на подъеме |
| STARTER | Стартер |
| RADIO, CIGAR | Магнитола, прикуриватель |
| HEAD LAMP (RH) | Правая фара |
| HEAD LAMP (LH) | Левая фара |
| ROOM LAMP, CLOCK | Лампа освещения салона, Часы |
| HAZARD, HORN | Аварийная сигнализация, звуковой сигнал |
| TAIL | Габаритные огни |
| FOG LAMP | Противотуманные фары |
| STOP LAMP | Стоп-сигналы |
| WIPER, WASHER | Стеклоочиститель и омыватель |
| GAUGE, BACK | Комбинация приборов, фонарь заднего хода |
| FUEL HEATER | Подогрев топлива |
| SEAT HEATER | Обогреватель сидений |
| EXH. BREAKE | Горный тормоз |
| FOG LAMP | Противотуманные фары |
| TURN S/LAMP | Указатели поворота |
| GENERATOR | Генератор |
| ENG. STOP | Остановка двигателя |
| POWER WINDOW | Электропривод стекло подъемников |
