Критерии выбора
Какой же Volvo XC90 выбрать сегодня? Идеальный вариант – автомобиль второго поколения. В основе этого авто – очень надёжная и комфортная подвеска, а в базовой комплектации есть 6 подушек безопасности, а также большой набор помощников — роботов водителя. Кузов с оцинкованной защитой хорошо переносит русские зимы. Иногда могут встречаться модели с помутневшими фарами и облезшим бампером.
Подвеска
Прежде, чем покупать подержанный Volvo, о машине полезно узнать как можно больше. Следует помнить, что каких-либо серьёзных и крутых внедорожных способностей от этой машины ждать не приходится. Поэтому машина не подходит для полного бездорожья, хотя по загородным трассам передвигается отлично.
Что касается комфорта, то здесь автомобиль вне конкуренции. Подвеска, сконструированная инженерами автоконцерна, не даст почувствовать пассажирам всей «прелести» российского асфальта.
При этом нет нужды постоянно проводить ремонт – и задняя и передняя подвески авто более, чем надёжны. А в обслуживании не потребуют огромных сумм.
XC90 – это машина, которая потребует ремонта только после первых 100 тысяч километров пробега. А если водитель будет осторожен и аккуратен, то эта цифра может вырасти и до 200 тысяч.
Моторы
Большая часть машин, которая продаётся на вторичном рынке в России, имеет бензиновый турбодвигатель на 210 л. с. и различные ходовые части. Двигатель считается мощным и надёжным, но и у него есть свои проблемы. Зимой может нарушиться работа сальника, а летом может выйти из строя термостат, что приводит к перегреву мотора.
То же самое случается и с другими моторами на машинах первого поколения. Поэтому от их покупки лучше отказаться.
Идеальный вариант – автомобиль, выпущенный после 2007 года. Здесь установлены надёжные моторы, которые оказались намного экономичнее. Есть здесь и бензиновые и дизельные варианты. Во втором случае специалисты советуют выбирать неприхотливый вариант на 163 л. с. Главное в обслуживании – не забывать очищать систему вентиляции.
Самый мощный мотор для этого автомобиля — V8 на 315 лошадей, в России распространения не получил, так как на эту машину оказался высокий транспортный налог.
Коробка передач
Трансмиссия представлена тремя разными вариантами и зависит от типа двигателя. Следует пояснить, что коробка передач – автомат, и это одна из слабых сторон машины. Самой проблемной, но в то же время лёгкой для ремонта считается четырёхступенчатая автоматическая коробка передач.
Далее по надёжности идёт коробка на пять ступеней, которая встречается в бензиновом и дизельном варианте. Она дороговата в ремонте, но при хорошем уходе и езде в неспешном темпе может прослужить до 200 тысяч километров пробега.
Самым беспроблемным считается вариант с шестиступенчатой механикой, но встречается он редко.
Перед покупкой подержанного авто надо проверить и работоспособность полного привода. Делается это просто – работающая машина поднимается на подъёмнике и включается передача. Если в этот момент карданный вал не крутится, значит, изношена втулка. Если же карданный вал крутится, но задняя ось неподвижна, проблема в модуле управления заднего дифференциала. Удивительно, но этой части машины может и не оказаться на месте – по статистике её воруют чаще всего.
Электрическая схема автомобиля ВОЛЬВО 90
Принципиальные схемы электрооборудования автомобиля ВОЛЬВО ХС 90 с 2002 (двигатели типов бензин 2,5, 2,9, 3,2, 4,4 л и дизель 2,4). Начало сборника схем данного авто находится здесь. А тут вы можете посмотреть схемы фар и блока предохранителей. В Volvo 90 были разработаны активные биксеноновые фары, способные следовать направлению поворота автомобиля. Такие фары значительно повышают видимость в темное время. Процессор получает данные о различных параметрах движения автомобиля, проводит их анализ и настраивает систему для оптимального освещения дороги. Фары могут поворачиваться под углом до 15 градусов в каждом направлении, таким образом, общий диапазон поворота составляет 30 градусов. Это позволяет лучше и дальше освещать дорогу. Во избежание износа системы в дневное время функция поворота фар автоматически отключается. Ещё предлагается установка камеры для облегчения парковки. Это устройство, цель которого предотвратить наезд на людей при движении задним ходом и облегчить процесс парковки. Камера с большим углом охвата показывает зону сзади автомобиля. Причем система не только позволяет водителю видеть, что происходит сзади автомобиля, но она еще показывает планируемую траекторию движения задним ходом. Изображение выводится на экран навигационной системы, размещенный поверх панели приборов. Угол поля изображения охватывает всю зону за автомобилем, при этом обеспечивается минимальное искажение изображения. На экран выводятся вспомогательные линии, которыми обозначен периметр предполагаемой парковки после завершения требуемых маневров. Эти линии изменяются в зависимости от вращения рулевого колеса, помогая водителю сделать правильный выбор. Камера полностью интегрирована с системами авто.
Схема электрическая центрального замка Вольво ХС90
Система безопастности авто SRS
Схема блока климат-контроля
Стояночный и дополнительный нагреватель Volvo XC90
Комбинированный прибор — электросхема
Система помощи при парковке автомобиля
Схема противоугонной сигнализации Вольво 90
Эл.схема датчика дождя
Очичтители и омыватели стёкол — подключение
Схема диагностической системы
Розетка на 12 вольт
Схема блока управления дорожной информацией
Система информатики и развлечения Вольво ХС 90
Электростеклоподъёмники
Устройство люка с электроприводом
Зеркала заднего вида с электроприводом — схема электрическая
Электрообогреватель заднего стекла автомобиля
Схема кресел Вольво ХС 90 с электроприводом
Блоки в багажнике
В багажном отсеке, слева за защитой салона, могут находится ещё 2 блока с предохранителями и реле.
Основной блок
Вариант 1
Схема
Обозначение
| 1 | 10A Фонарь заднего хода |
| 2 | 20A Габаритные огни, противотуманные фары, освещение багажного отделения, освещение номерного знака, лампы стоп-сигналов |
| 3 | 15A Аксессуары (АЕМ) |
| 4 | Резервное гнездо |
| 5 | 10A Электронная аппаратура REM |
| 6 | 7,5A Развлекательная система заднего сидения RSE (аксессуар) |
| 7 | 15A Прокладка проводки (30 питание) |
| 8 | 15A Электрическая розетка в багажном отсеке |
| 9 | 20A Задняя дверь, правая: стеклоподъемник, блокировка стеклоподъемника |
| 10 | 20A Задняя дверь, левая: стеклоподъемник, блокировка стеклоподъемника |
| 11 | Резервное гнездо |
| 12 | Резервное гнездо |
| 13 | 15A Подогреватель дизельного фильтра |
| 14 | 15A Сабвуфер, кондиционирование воздуха в задней части салона (А/С) |
| 15 | Резервное гнездо |
| 16 | Резервное гнездо |
| 17 | 5A Дополнительная аудиоаппаратура |
| 18 | Резервное гнездо |
| 19 | 15A Очиститель сзади |
| 20 | 20A Прокладка проводки (15 питание) |
| 21 | Резервное гнездо |
| 22 | Резервное гнездо |
| 23 | 7,5A AWD |
| 24 | Резервное гнездо |
| 25 | Резервное гнездо |
| 26 | 5A Помощь при парковке |
| 27 | 30A Главный предохранитель: кабельная проводка к прицепу, помощь при парковке, AWD |
| 28 | 15A Центральный замок (PCL) |
| 29 | 25A Освещение прицепа слева: габаритные огни, указатели поворотов |
| 30 | 25A Освещение прицепа, справа: сигнал торможения, противотуманные фонари сзади, указатели поворотов |
| 31 | 40A Главный предохранитель |
| 32 | Резервное гнездо |
| 33 | Резервное гнездо |
| 34 | Резервное гнездо |
| 35 | Резервное гнездо |
| 36 | Резервное гнездо |
| 37 | 20A Электро обогреваемое заднее стекло |
| 38 | Электро обогреваемое заднее стекло |
Вариант 2
Фото пример
Схема
Назначение
| F1 | 10A Многофункциональный блок управления 2, внутреннее освещение-подсветка багажного отделения |
| F2 | 10A Задние противотуманные фонари |
| F3 | 15A Стоп-сигналы |
| F4 | 10A Фонари заднего хода |
| F5 | 5A Обогреватель заднего стекла, реле питания разъема электро оборудования прицепа |
| F6 | 10A Привод открывания задней двери |
| F7 | 15A Разъем питания дополнительного оборудования – багажное отделение |
| F8 | 15A Центральный замок-блокировка задних боковых дверей/з адней двери лючок/ крышка топливо заливной горловины |
| F9 | 20A Разъем электрооборудования прицепа |
| F10 | 5A Усилитель сигнала антенны |
| F11 | 15A Дополнительное оборудование |
| F12 | 15A Электродвигатель очистителя заднего стекла |
| F13 | 15A Аудиосистема, система кондиционирования /отопления-задний |
| F14 | 7,5A Стоп-сигналы |
| F15 | 20A Разъем электрооборудования прицепа |
| F16 | Резерв |
| F17 | 7,5A Подогреватель топливного фильтра (Дизель), блок управления блокировкой дифференциала |
| F18 | 15A Подогреватель топливного фильтра (дизель) |
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | Реле прерывистого режима работы очистителя заднего стекла |
| 5 | Реле двухкомпонентной системы топливоподачи Bi-fuel |
| 6 | Реле электронного блока управления кондиционером — задний кондиционер |
| 7 | Реле привода задней двери |
| 8 | Не используется(2002) |
| 9 | Реле привода замка топливо заливной горловины — открытие |
| 10 | — |
| 11 | Реле центрального замка правой задней двери – разблокирование |
| 12 | — |
| 13 | — |
| 14 | Реле электродвигателя очистителя заднего стекла |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Перемычка — стоп-сигналы |
| 20 | Перемычка — задние габариты |
| 21 | Перемычка — задние габариты |
| 22 | Перемычка-разъем питания дополнительного оборудования в багажном отделении |
| 23 | Перемычка — противотуманные фонари |
| 24 | — |
| 25 | Реле задних противотуманных фонарей — прицеп |
| 26 | Реле задних противотуманных фонарей |
| 27 | Реле стоп-сигналов |
| 28 | Реле фонарей заднего хода |
| 29 | Реле центрального замка, задний — двойная блокировка |
| 30 | Реле центрального замка левой задней двери – разблокирование |
| 31 | Реле привода замка топливо заливной горловины – закрытие, реле центрального замка- задние двери- закрытие (2002) |
| 32 | Реле подогревателя топливного фильтра (дизель) |
| 33 | — |
| 34 | Реле обогревателя заднего стекла |
| 35 | Аудиосистема |
| 36 | Реле питания разъёма электрооборудование прицепа |
Дополнительный блок
Устанавливается рядом с основным.
Назначение
- 5А Реле обогрева заднего сиденья и массажа передних сидений
- 15А Обогрев заднего сиденья водителя
- 15А Обогрев заднего сиденья со стороны пассажира
- 10А Вентиляция / массаж передних сидений
- Резерв
- Резерв
Есть что добавить или знаете как сделать материал лучше – пишите в комментарии.
описание проблемы
С 2001 по 2013 год Автомобили Volvo подвержены неустойчивым электрическим проблемам из-за попадания воды в центральный электронный модуль .
Коррозия на терминалах CEM может развиваться, если вы:
- жить во влажном климате,
- забыть окна, когда идет дождь
- если ваш автомобиль был в наводнении.
Например, у вас двигатель выключается самостоятельно или не запускается. Случайные предупреждающие огни , такие как ABS, подушка безопасности, предупреждение о торможении. Вход без ключа не работает.
Замена модуля CEM у дилера стоит $ 1000 +. Более дешевое решение – отремонтировать существующий модуль. Снимите существующий модуль и отправьте его на ремонт в предприятие, которое предлагает ремонт модуля Volvo CEM.
Электрическая схема автомобиля ВОЛЬВО 90
Принципиальные схемы электрооборудования автомобиля ВОЛЬВО ХС 90 с 2002 (двигатели типов бензин 2,5, 2,9, 3,2, 4,4 л и дизель 2,4). Начало сборника схем данного авто находится здесь. А тут вы можете посмотреть схемы фар и блока предохранителей. В Volvo 90 были разработаны активные биксеноновые фары, способные следовать направлению поворота автомобиля. Такие фары значительно повышают видимость в темное время. Процессор получает данные о различных параметрах движения автомобиля, проводит их анализ и настраивает систему для оптимального освещения дороги. Фары могут поворачиваться под углом до 15 градусов в каждом направлении, таким образом, общий диапазон поворота составляет 30 градусов. Это позволяет лучше и дальше освещать дорогу. Во избежание износа системы в дневное время функция поворота фар автоматически отключается. Ещё предлагается установка камеры для облегчения парковки. Это устройство, цель которого предотвратить наезд на людей при движении задним ходом и облегчить процесс парковки. Камера с большим углом охвата показывает зону сзади автомобиля. Причем система не только позволяет водителю видеть, что происходит сзади автомобиля, но она еще показывает планируемую траекторию движения задним ходом. Изображение выводится на экран навигационной системы, размещенный поверх панели приборов. Угол поля изображения охватывает всю зону за автомобилем, при этом обеспечивается минимальное искажение изображения. На экран выводятся вспомогательные линии, которыми обозначен периметр предполагаемой парковки после завершения требуемых маневров. Эти линии изменяются в зависимости от вращения рулевого колеса, помогая водителю сделать правильный выбор. Камера полностью интегрирована с системами авто.
Схема электрическая центрального замка Вольво ХС90
Система безопастности авто SRS
Схема блока климат-контроля
Стояночный и дополнительный нагреватель Volvo XC90
Комбинированный прибор — электросхема
Система помощи при парковке автомобиля
Схема противоугонной сигнализации Вольво 90
Эл.схема датчика дождя
Очичтители и омыватели стёкол — подключение
Схема диагностической системы
Розетка на 12 вольт
Схема блока управления дорожной информацией
Система информатики и развлечения Вольво ХС 90
Электростеклоподъёмники
Устройство люка с электроприводом
Зеркала заднего вида с электроприводом — схема электрическая
Электрообогреватель заднего стекла автомобиля
Схема кресел Вольво ХС 90 с электроприводом
Источник

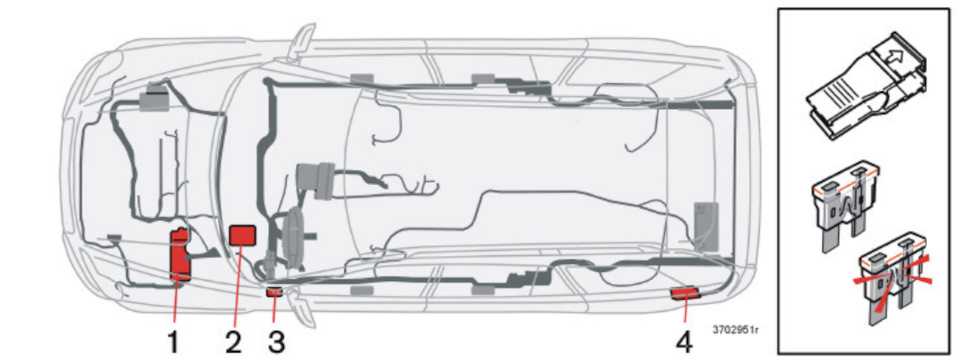

Расположение предохранителей на Вольво ХС90
Премьера самого крупного и продаваемого внедорожника Volvo XC90 состоялась в 2002 г. на Детройтском автосалоне. В том же году начался выпуск серийных моделей в Гетеборге (Швеция). Позднее сборочные производства открылись в Малайзии, Таиланде, Индонезии.
С 2008 г. на решетке радиатора и заднем багажнике стоит измененный логотип. В 2010 г. на кроссовер перестали устанавливать самый мощный бензиновый агрегат Yamaha на 4,4 л и 331 л.с. Это связано с вводом в 2011 г. экологических норм Евро-5.
Продажи 1-го поколения кроссовера прекратились в 2014 г.
Релейные коммутаторы и предохранители на Вольво ХС90 собраны в установочных боксах на печатных платах. Они находятся в разных точках кузова.
Блок предохранителей в моторном отсеке
Поиск блока с перемычками в моторном отсеке состоит из нескольких шагов:
- Поднять передний капот и закрепить его на газовых упорах.
- Найти пластмассовую коробку между аккумулятором и бачком стеклоомывающей жидкости.
- Надавить на фиксаторы, располагающиеся на правой и левой сторонах.
- Убрать защитный кожух.
На кроссоверах 2003–2004 гг. выпуска на положительной клемме АКБ находится модуль с силовыми вставками для мощных потребителей.
В салоне на стороне водителя
Добраться до предохранителей на приборном щитке можно так:
- Отпереть водительскую дверь.
- Осмотреть панель перед рулевой колонкой.
- Отвернуть 2 винта под переключателями дальнего и ближнего света.
- Удалить облицовку.
В салоне
Еще один блок в салоне располагается на торце приборной панели со стороны водительского кресла. Для доступа к нему нужно подцепить и снять крышку технического лючка.
В багажном отделении
За обшивкой с левой стороны багажного отделения находится основная плата с предохранителями. Чтобы добраться до них, нужно убрать крышку монтажного бокса.
Вспомогательный блок в грузовом отсеке
Рядом с главным модулем в грузовом отсеке стоят вспомогательные перемычки. Они имеются только у внедорожников в комплектации Executive.
Предохранители Вольво XC90
Добавить комментарий Отменить ответ. Вам также может понравиться. Предохранители и реле Volvo XC60 ….
Предохранители и реле Volvo XC60 Предохранители и реле Volvo XC40 …. Предохранители и реле Volvo V90 …. Модуль управления коробкой передач TCMV8, дизель, 6-цил.
Катушки зажигания бензинмодуль управления двигателем ECMклапаны впрыска дизель. Датчик педали акселератора APMкомпрессор переменного тока, блок электроники вентилятора. Модуль управления двигателем ECM бензинвпрыскивающие клапаны бензиндатчик массового расхода воздуха бензин. Обогреватель картера, электромагнитные клапаны, диагностика течи 5-цил.
Нагреватель вентиляции картера V8, 6-цилиндровый бензин volvo xc90 схема предохранителей, подключение переменного тока V8, 6-цилиндровый бензинэлектромагнитные клапаны, диагностика утечек V8, 6-цилиндровый бензинECM, V8, 6-цилиндровый бензиндатчик массового расхода воздуха V8свечи накаливания дизель.
Комбинированная панель приборов DIMклимат-контроль CCMстояночный отопитель, электропривод водительского сиденья. Модуль управления коробкой передач TCMблокиратор заднего хода M Фары дальнего света, противотуманные фонари, освещение багажного отделения, освещение номерного знака, лампы в стоп-сигнал.
Задняя правая дверь: электростеклоподъемники, замок стеклоподъемника. Кресло водителя с электроприводом — 25 A 4. Сиденье пассажира с электроприводом — 25 A 5. Блок управления слева, передняя дверь — 25 A 6. Блок управления справа, передняя volvo xc90 схема предохранителей — 25 A 7. Радио, проигрыватель компакт дисков, система RSE — 15 A 9. Люк в крыше — 15 A Telephone — 5 A Блок предохранителей в багажном отсеке.
Фонарь заднего хода — 10 A volvo xc90 схема предохранителей. Габаритные огни, противотуманные фары, освещение багажного отделения, освещение номерного знака, лампы стоп-сигналов — 20 A 3.
Аксессуары АЕМ — 15 A 4. Электронная аппаратура REM — 10 A 6. Развлекательная система заднего сидения RSE аксессуар — 7,5 A 7. Прокладка проводки 30 питание — 15 Volvo xc90 схема предохранителей 8. Электрическая розетка в багажном отсеке — 15 A 9. Задняя дверь, правая: Стеклоподъемник, блокировка стеклоподъемника — 20 A Задняя дверь, левая: стеклоподъемник, блокировка стеклоподъемника — 20 A Подогреватель дизельного фильтра — 15 A Дополнительная аудиоаппаратура — 5 A Очиститель сзади — 15 A Volvo xc90 схема предохранителей проводки 15 питание — 20 A AWD — 7,5 A Помощь при парковке — 5 A Главный предохранитель: кабельная проводка к прицепу, помощь при парковке, AWD — 30 A Центральный замок PCL — 15 A Освещение прицепа слева: габаритные огни, указатели поворотов — 25 A Освещение прицепа, справа: сигнал торможения, противотуманные фонари сзади, указатели поворотов — 25 A Главный предохранитель: предохранитель 37, 38 — 40 A Электрообогреваемое заднее стекло — 20 A Электрообогреваемое заднее стекло — 20 A.
Что то я не вижу в салоне за нижней пластиковой панелью на стороне водителя предохранителя номер 34 насос volvo xc90 схема предохранителейгде он, не подскажите? На электросхемах у XC90 I, начиная с модельных годов и по год включительно, предохранитель на мотор омывателя, номер 34, на 15 ампер большойустановлен на блоке CEM нижний ряд, крайний левый.
Предохранители и реле VOLVO XC90 с 2002
Реле усилителя рулевого управления. Реле системы блокировки дверей от случайного открывания, лев. Реле системы блокировки дверей от случайного открывания, прав, — в двери.
Блок управления электроприводом сиденья водителя — под сиденьем. Датчик наличия пассажира на сиденье — в подушке сиденья. Электронный блок управления SRS. Блок управления электрооборудованием рулевого колеса — за рулевым колесом — функции: Аудиосистема, система поддержания скорости круиз-контроль ,звуковой сигнал.
Расположение токораспределительных коробок Volvo XC90 II
Расположение токораспределительных коробок в автомобиле с левосторонним управлением. В автомобиле с правосторонним управлением токораспределительная коробка под перчаточным ящиком находится с другой стороны.
- Двигательный отсек
- Под перчаточным ящиком
- Багажное отделение
При замене предохранителя никогда не используйте посторонние предметы и предохранители, рассчитанные на ток, больший номинального. Это может причинить значительный ущерб электросистеме и даже привести к пожару.
Предохранители в моторном отсеке
Предохранители в моторном отсеке обеспечивают защиту функций двигателя и тормозов.
- Под крышкой находятся щипцы, которые помогут вам снять и поставить на место предохранитель.
- В распределительной коробке имеются также гнезда для резервных предохранителей.
- С внутренней стороны крышки установлена табличка с расположением предохранителей.
Предохранители под перчаточным ящиком
Предохранители под перчаточным ящиком защищают, в том числе гнездо 230 В, дисплеи и дверные модули.
| № | Назначение | А |
| 1 | — | — |
| 2 | Гнездо 230 В в тоннельной консоли, пространство для ног пассажиров второго ряда сидений (За исключением Excellence) Гнездо 230 В в тоннельной консоли между задними сиденьями (Excellence) | 30 |
| 3 | — | — |
| 4 | Датчик движения | 5 |
| 5 | Медиапроигрыватель | 5 |
| 6 | Дисплей водителя | 5 |
| 7 | Набор кнопок на центральной консоли | 5 |
| 8 | Солнечный датчик | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | Модуль рулевого колеса | 5 |
| 12 | Модуль ручки запуска и ручки управления стояночным тормозом | 5 |
| 13 | Модуль рулевого колеса с электрообогревом | 15 |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | Модуль управления климатической установки | 10 |
| 19 | Замок рулевого колеса | 7,5 |
| 20 | Диагностическое гнездо OBD II | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль переднего вентилятора климатической установки | 40 |
| 23 | — | — |
| 24 | Подсветка органов управления; Освещение салона; Защита от ослепления для внутреннего зеркала заднего вида; Датчик дождя и освещенности; Набор кнопок в тоннельной консоли в пространстве для ног пассажиров второго ряда сидений (За исключением Excellence); Передние сиденья с электроприводом |
Предохранители в грузовом отсеке
Предохранители в багажном отделении защищают, в том числе сиденья с электроприводом, подушки безопасности и преднатяжители ремней безопасности.
-
Привод вентилятора маз схема
-
Ошибка 0326 ваз 2114
-
Р2068 ошибка газель некст
-
Приложение нон стоп для водителей выдает ошибку
- Перевод motorhaube offen на volkswagen ошибка
