Блок предохранителей volkswagen transporter t4 и t5: схема расположения и обозначения бп, описание с фото и видео

Предохранители и реле в салоне Фольксваген Поло седан

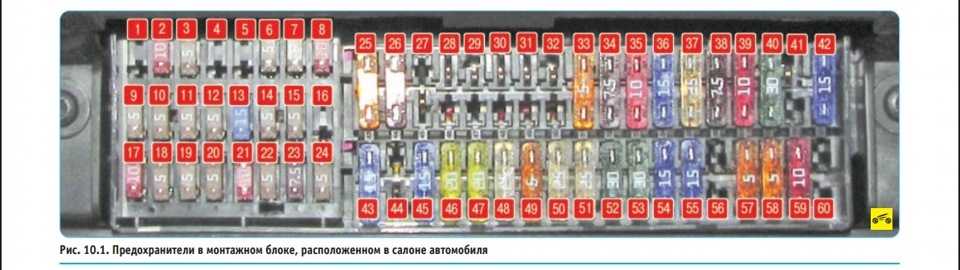

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

Обозначение предохранителей с крышки блока

Описание

1	Бронировать
2	10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан
3	5 / 7.5A Реле топливного насоса, блок управления двигателем
4	7.5A Переключатели на рулевом колесе
5	Бронировать
6	5А Блок управления приборной панелью
7	5 / 15A Регулятор направления светового луча, освещение номерного знака
восемь	Форсунки 10А или резерв
девять	Блок управления ABS 5 / 7.5A, переключатель ASR / ESP
10	5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания
одиннадцать	5A Регулятор направления светового пучка, мотор-редукторы в блоках фар
12	5A Джойстик регулировки зеркал заднего вида
13	15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП
14	Блок управления подушками безопасности 5 / 10A
15	5A Нагревательные элементы форсунки омывателя ветрового стекла
16	Блок управления парктроником 5 / 10А
17	10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива
18	5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре
19	5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера
ветры	5 / 10A Блок управления в комбинации приборов, подрулевые переключатели
21 год	10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения
22	Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания
23	7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим)
24	5А Блок управления силовым агрегатом, резисторы для наружных зеркал
25	5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем
26 год	7.5 / 10A Блок управления гидроусилителем руля
27	5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре
28 год	Лямбда-зонд 10А
29	Катушки зажигания 20А
тридцать	Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов
31 год	Форсунка цилиндра 10А
32	10А Топливный насос, 30А Блок управления двигателем
33	5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора
34	7.5A Правый блок — фара (дальний свет) 20A Дальний свет
35 год	10А Блок управления двигателем
36	10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе
37	25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья
38	7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП
39	10 / 15A Правая фара (ближний свет)
40	30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя
41 год	Электродвигатель заднего стеклоочистителя 15А стакан
42	Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan
43 год	15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы
44 год	Ультразвуковой датчик кражи 15А, противоугонная сирена
45	15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы
46	20 / 30A Блок управления блоком питания (звуковой сигнал)
47	20 / 30A Электроагрегат (электродвигатель стеклоочистителя)
48	25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака
49	5 / 15A Фонарь заднего хода
50	25 / 30A Блок управления двери водителя
51	25 / 30A Блок управления дверью переднего пассажира
52	30A Блок управления задней левой дверью, Блок управления задней правой дверью
53	30А Обогрев заднего стекла
54	15A Противотуманная фара
55	Катушки зажигания 15А
56	Реле обогрева лобового стекла 40А
57 год	5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре
58	5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре
59	10 / 15А Левый замок — фара (ближний свет)
60	Дневные ходовые огни 15А

Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.

Рулевое управление (Steering)

Volkswagen Transporter / Multivan T5 GP 2010->: Ходовая часть (rus.) Тормозная система и рулевое управление. Техническое обучение.

Замена подрулевого переключателя на VW Multivan T5. Руль. Подушка безопасности. Демонтаж (rus.) Фотоотчет

Кольцо Airbag и подрулевой переключатель VW Multivan T5 Комфортлайн. Устройство (rus.) Фотоотчет

Общая информация по рулевому управлению Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Re: книга по ремонту и обслуживанию т-5

Теска ты наверное про меня забыл!

Т5 каравела комфортлайн 2010г +358451883866 Андрей

Злыдень Член Клуба Сообщения: 1771 Зарегистрирован: 27.09.2008, 13:20:07 Модель: T5 TRANSPORT Год выпуска Т.С.: 2004 Модель двигателя: axb 1.9TD Откуда: СССР .Кириши. Лен.обл x 1

Схема

Рассмотрим съему расположения и описание элементов каждой модели отдельно.

Модель Т4

Схема расположения компонентов БП в Фольксваген Т4

Порядковый номер	За что отвечает?
1	Обеспечивает работу ламп , а также изменение параметров дальности левой фары.
2	Также отвечает за функционирование лампочек фонарей и предназначен для регулировки параметров дальности, только правой фары.
3	Этот компонент блока предохранителей обеспечивает работу диодных и номера авто.
4	При отсутствии этой детали дворники заднего стекла работать не смогут.
5	Обеспечивает работоспособность дворников ветрового стекла, а также омывательного устройства ветрового и заднего стекол.
6	Отвечает за функциональность мотора отопительной- и климат систем.
7, 8	Гарантирует работу габаритных огней, а также правой и левой ламп стопа.
9	Отвечает за работу устройства, предназначенного для обогрева заднего стекла и боковых зеркал.
10	Отвечает за функционирование противотуманных фонарей.
11, 12	Без этих предохранителей блока функционировать не смогут. Кроме того, перестанет работать и контрольная лампа дальнего света.
13	Без этой детали работа рулевого гудка будет невозможной. Кроме того, перестанет функционировать и вентилятор радиатора.
14	Этот элемент выполняет сразу несколько функций: обеспечение функционирования ламп реверсивного хода; обеспечение работы устройства внешнего ; устройство прогрева сидений.
15	Обеспечивает работоспособность электроники мотора микроавтобуса.
16	Этот номер позволяет работать светодиодным лампочкам приборной панели, а также лампам освещения бардачка.
17	Данный элемент дает возможность функционировать лампочкам .
18	Деталь под номером 18 обеспечивает: функционирование электронасоса; работоспособность дизельного насоса; а также работу лямбда-зонда.
19	Без этой детали невозможна работа вентилятора радиатора и климат-системы, а именно — кондиционера.
20	При поломке этой детали не будут работать лампочки стоп-сигналов, а также датчика регулировки скорости.
21	Обеспечивает функциональность лампочек света в салоне микроавтобуса, а также в багажнике. Кроме того, данная деталь отвечает за работу салонных часов, и магнитолы.
22	Обеспечивает работоспособность прикуривателя.

Автомобиль Фольксваген Транспортер Т4

Это было описание непосредственно предохранителей блока. Они расположены в одну линию в самом низу на схеме. Теперь поговорим о предназначении реле. Те компоненты, которые не используются, в таблице описывать не будут.

Номер	Описание
1	Это реле гарантирует функционирование компрессора климат-системы.
2	Дворник заднего стекла, а также устройства его омывания.
3	Впрыск и система зажигания. В случае поломки детали запуск двигателя будет невозможным.
4	Это реле позволяет снизить нагрузку Х-контакта выключателя зажигания.
6	Устройство прерывания ламп поворотника и световой сигнализации.
7	Электрический двигатель механизма для омывания фар.
8	Без него не будет функционировать механизм омывания ветрового стекла.
9	Отвечает за функциональность механизма, которые предупреждает водителя о непристегнутых ремнях безопасности.
10	Обеспечивает работоспособность перемычки для лампочек противотуманных фонарей.
11	Без этого компонента не будет работать рулевой гудок.
12	Отвечает за работу дизельного насоса и устройства обогрева системы перед запуском мотора.
13	Обеспечивает функциональность устройств предпускового прогрева и блокирования стартера.
14,16	Данные компоненты позволяют функционировать системе АБС.
15	При поломке элемента гидравлический насос системы АБС функционировать не будет.
17	Клапаны и насос системы АБС перестанут работать в случае выхода из строя компонента под номером 17.
18	Механизм электрического регулирования положения передних сидений.
20	Отвечает за работоспособность стартера, а также ламп фонариков реверсивного движения.
21	Устройство подогрева лямбда-зонда.

Кроме того, дополнительное реле можно найти в моторном отсеке. В частности, на разделительной стенке над усилителем тормозов расположен элемент обогревательной системы дизельного ДВС.

Модель Т5

Как сказано выше, модель микроавтобуса Т5 оборудована несколькими устройствами контроля электрических приборов. Один из них находится в моторном отсеке. Его схема и предназначение компонентов описана ниже.

Также некоторые модификации микроавтобусов Фольксваген Т5 оснащены еще одним устройством. Блок с реле находится на приборной панели непосредственно за БП. Его схема и описание вы найдете ниже.

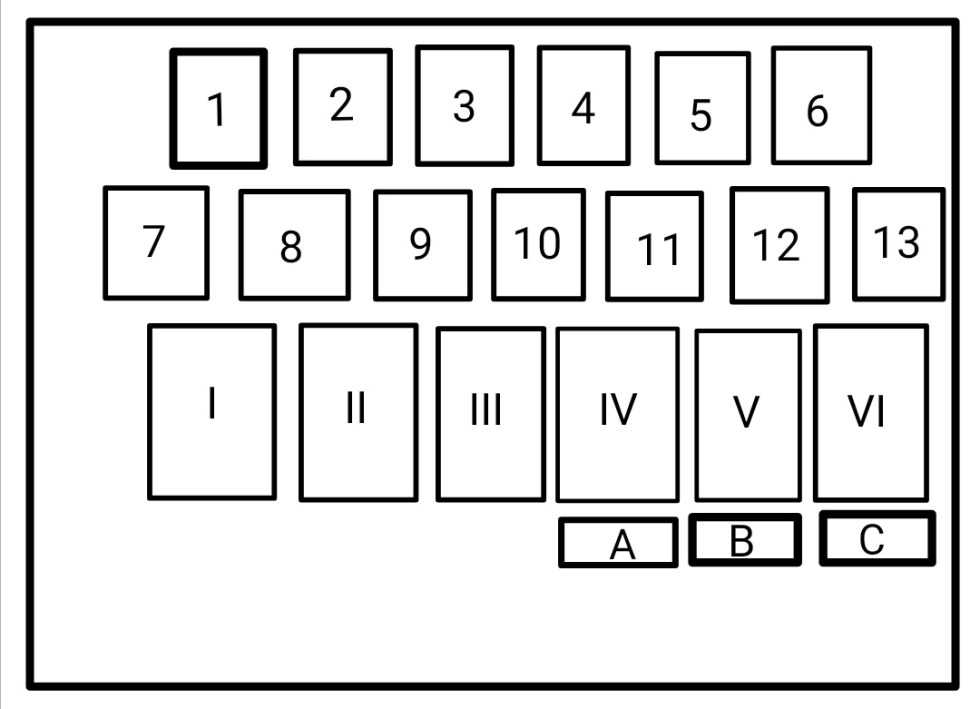

Схема устройства с реле, находящегося за БП на приборной панелиТаблица предназначения деталей устройства с реле

Где в Фольксваген Поло находятся предохранители

Блоки защиты электросхем Фольксваген Поло расположены в разных местах машины: два из них: A и C – стоят в подкапотном пространстве рядом с аккумуляторной батареей. Один, блок B, находится под рулевой колонкой в салоне машины.

Хочется предупредить неопытных автолюбителей: проверять работоспособность предохранителей схем Volkswagen Polo следует на неработающем автомобиле. Особенно это касается блока A, в котором происходит коммутация электроцепей с током большой величины: от 40 до 175 А. Здесь стоят семь предохранителей, защищающие реле топливного насоса, приборы освещения, а также оберегающие генератор, блоки зажигания, вентиляции, систему торможения ABS.

Они защищают:

блок ABS;
вентилятор системы охлаждения;
блок управления системой охлаждения;
блок управления электропакетом.

На небольшом участке разместились 60 предохранителей. Ознакомиться с их назначением можно в книжке на машину. В случае её утери следует обратиться за информацией на сайты в интернете.

Схема блока предохранителей для Поло Седан Рестайлинг

Блок предохранителей в подкапотном пространстве

Назначение предохранителей в подкапотном блоке VW Polo Sedan

№ предохранителя	Номинал,А	Цвет предохранителя	Назначение предохранителя
1	25	Белый	Гидроэлектронный блок АБС
2	30	Зеленый	Вентилятор радиатора
3	5	Светлокоричн	Блок управления вентилятором радиатора
4	10	Красный	Гидроэлектронный блок АБС
5	5	Светлокоричн	Блок управления электрооборудованием
6	─	─	Резерв
SA 1	150	─	Генератор
SA 2	─	─	Резерв
SA 3	110	─	Выключатель стартера,Переключатель освещения,Блок подрулевых переключателей,Реле топливного насоса,Реле ближнего света фар,Реле передних габаритов
SA 4	50	─	Блок управления усилителем рулевого управления
SA 5	25	─	Гидроэлектронный блок АБС
SA 6	30	─	Блок управления вентилятором радиатора
SA 7	─	─	Резерв

Проверка предохранителей

Автолюбителю для проведения диагностики нужно ознакомиться со схемой расположения этих элементов, сопоставив приведенные ранее таблицы и схемы.

Предохранитель вышедшего из строя элемента может располагаться под капотом или в салоне с одной из сторон, поэтому важно заранее определить его точное местоположение.

Когда местоположение элемента установлено, остается провести визуальный осмотр предохранителя. Возьмите для этого щипцы. Они расположены в одном из блоков, часто производитель устанавливают их под капотом.

Щипцами достаньте достаньте предохранитель и просмотреть его на свет. Металлическая проволока внутри может быть обгоревшей или иметь разрыв, что говорит о выходе элемента из строя. Проверить его таким способом можно только в тех случаях, когда его корпус выполнен из стекла или прозрачного пластика.

Предохранители в Пассате. Источник фото: https://myauto.jofo.me/576503.html?fclk=7

Если автолюбитель сомневается, что предохранитель действительно вышел из строя, то он может установить на его место аналогичный из запасных или незадействованных и проверить работу электронного устройства.

В тех случаях, когда устройство не заработало с исправным элементом цепи, нужно проверить блок на наличие тока, для этого требуется схема распиновки предохранителей на Фольксваген Пассат и хотя бы минимальный опыт в подобной диагностике.

Распиновка предохранителей на Фольксвагене

На нижних плоскостях крышек монтажных модулей указана распиновка вставок для Volkswagen Т5.

Предохранители под сиденьем.

VW T5 Multivan

Особенностью люксовой пассажирской модели является блок с перемычками под водительским креслом.

Там стоят элементы, подсоединенные к следующим устройствам:

приточному вентилятору;
поясничной поддержке водительского сиденья;
преобразователю напряжения;
дополнительному прикуривателю;
БУ сдвижными дверями;
розеткам в салоне;
голосовому усилителю и т.д.

Фольксваген Каравелла T5

Назначение и расположение предохранителей на VW T5 Caravelle соответствуют модификации Transporter. Распиновка представлена на фото.

Схемы и места для установок блоков предохранителей и реле

Блок предохранителей Фольксваген Пассат (b3, b4) установлен внутри салона. Автолюбитель, чтобы получить к нему доступ, должен снять полку на лицевой панели снизу со стороны водителя. На автомобилях, которые выпускались ближе к 2000 году, дополнительно установлена крышка.

В верхней части блока находятся реле, ниже – предохранители. Чтобы снять блок, нужно удалить фиксаторы и снять лоток, на котором находится расшифровка установленных элементов.

Как установлены реле и предохранители на Passat B3 и B4:

Реле и предохранители на Passat B3 и B4. Источник фото: https://nissan-modus.ru/prochee/predohraniteli-folksvagen-passat-b3-gde-nahodyatsya-zamena.html

В поколении B5 блок расположен слева на центральной панели.

Реле на этой версии авто находится в салоне с правой стороны (в ногах). Схема для Z13 и R:

Схема расположения реле. Источник фото: https://nissan-modus.ru/starter/datchik-temperatury-folksvagen-passat-v5-gde-nahoditsya-i-kak-zamenit.html

В том же месте устанавливается еще один блок, если речь идет о максимальных версиях автомобиля.

Схема Z8:

Схема Z8. Источник фото: https://passatworld.ru/showthread.php/161896-Nomera-rele

Схема предохранителей блока А на Фольксваген Пассат B6:

Схема предохранителей блока А. Источник фото: https://nissan-modus.ru/diski/predohraniteli-folksvagen-golf-2-gde-nahodyatsya.html

Находится этот блок под капотом со стороны водителя, рядом с аккумулятором, там же установлен и блок B.

Схема блока B:

Схема блока B. Источник фото: https://nissan-modus.ru/komplektatsii/predohraniteli-folksvagen-passat-b6-gde-nahodyatsya-zamena.html

Блок C в поколении B6 устанавливается в салоне автомобиля на центральной панели слева (со стороны водителя).

Блок D устанавливается в салоне авто на центральной панели, только со стороны пассажира. Схема:

Блок D устанавливается в салоне авто

Реле в той же версии устанавливаются и в салоне.
Основной блок на Passat B7 устанавливается под капотом.
Второй блок, также установлен под капотом.
Предохранители на этой версии авто устанавливаются и в салоне. Первый блок находится на центральной панели с левой стороны.
С пассажирской стороны устанавливается второй блок.
Все последующие блоки устанавливаются с водительской стороны.

Где находятся блоки предохранителей и реле на Фольксвагене Т5

Выпуск Volkswagen Т5 начался в 2003 г. Автомобиль производили в немецком Ганновере и польском Гданьске. В России на калужском заводе компании его выпускали методом крупноузловой сборки.

Модель стала бестселлером в Европе – ее признавали лучшим минивэном в 2005, 2007, 2008 гг. Российским лидером продаж в своем классе машина стала в 2012 г.

Параллельно с грузовой модификацией к дилерам поступал люксовый пассажирский Multivan, а с 2004 г. – более дешевая версия Caravelle. После рестайлинга в 2010 г. и до окончания производства в продаже находился модернизированный VW Transporter T5 GP.

На Фольксвагене Т5 предохранители и реле устанавливались на печатные платы. Для защиты от механических повреждений и попадания влаги их размещали в монтажных боксах. На модификациях Транспортер, Каравелла и Мультивэн они находятся в нескольких точках кузова.

Предохранители в салоне.

В салоне

Основной блок с перемычками состоит из 2 плат и модуля с коммутационными переключателями.

Добраться до него можно так:

Сесть на одно из передних кресел.
Найти технический лючок за рычагом перемены передач на центральной консоли.
Подцепить отверткой крышку и снять ее.

В подкапотном пространстве

Поиск предохранителей в подкапотном пространстве состоит из таких действий:

Поднять передний капот и закрепить его на газовых упорах.
Осмотреть пространство между левым бортом и аккумуляторной батареей.
Демонтировать крышку пластмассового короба между ними.

Рядом с основным блоком находятся силовые плавкие вставки для потребителей повышенной мощности.

Предохранители и реле

Расположение блока предохранителей с левой стороны панели приборов

Визуальная проверка целостности предохранителя Использование пинцета для снятия предохранителя Расположение предохранителей на блоке предохранителей Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов, смотрите рисунок – Расположение блока предохранителей с левой стороны панели приборов. Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, смотрите рисунок – Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (смотрите рисунок – Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Система навигации	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Люк крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.

Качественный автозапуск от Пандоры

Мы предлагаем установку сигнализации для VW Multivan/Transporter/Caravelle T5 с автозапуском от компании Пандора. Разработчики бренда преуспели в создании современных аглоритмов обхода иммобилайзера. Каждая система прошла тщательное тестирование, поэтому вы гарантировано получаете правильную работу бортовых систем автомобиля. Важный плюс в том, что для реализации автозапуска не требуется чип, поэтому вы сможете сэкономить до 10 000 рублей. Ухищрения со вторым ключом в салоне тоже остались в прошлом, так что вам не придется рисковать страховыми выплатами в случае угона машины. Технология Pandora CLONE доступна на всех системах Pandora или Pandect с портом IMMO/KEY. Наиболее популярны модели:

Pandora DX-90 BT;
Pandora DX-90 B;
Pandora DX-90 L;
Pandect X-1900;
Pandect X-1900 BT;
Pandect X-3150;
Pandect X-1800BT.

Полный список можно узнать у нашего менеджера, так как производитель постоянно расширяет список продуктов с бесключевым автозапуском для VW Multivan/Transporter/Caravelle T5.

Колодка реле под приборной панелью №3

Блок схема колодки реле Volkswagen Golf IV

№	Защищаемая цепь	Амперы
1	Не используется
2	J398 — Реле дистанционного открывания крышки багажника (79)J546 — Блок дистанционного управления открыванием крышки багажника (407)
3	Не используется
4	J5 — Реле противотуманных фар (53)
5	J453 — Блок управления многофункциональным рулевым колесом (450)
6	J453 — Блок управления многофункциональным рулевым колесом (450)
7	J508 — Реле подавления стоп-сигналов (206)
8	J99 — Реле обогрева наружных зеркал (53)J541 — Реле клапана отключения охлаждающей жидкости (53)
9	J17 — Реле топливного насоса, четырехколесный дизель, (53)
10	J17 — Реле топливного насоса (подкачивающий насос) (167)
11	J226 — Блокировка стартера и реле фонарей заднего хода (175)
12	J317 — Реле питания клеммы 30 (109)
13	J151 — Реле постоянной циркуляции охлаждающей жидкости (53)
I	J4 — Реле двухтонального звукового сигнала
II	J59 — Реле разгрузки X-контакта (18) J59 — Реле разгрузки X-контакта (100)
III	не используется
IV	J17 — Реле топливного насоса (409) J52 — Реле свечи накаливания (103)
V	J31 — Реле автоматического прерывистого режима омывателя и стеклоочистителя, без омывателя фар (377), — с омывателем фар (389), — с датчиком дождя (192)
VI	J31 — Реле автоматического прерывистого режима омывателя и стеклоочистителя, без омывателя фар (377), — с омывателем фар (389), — с датчиком дождя (192)
A	Предохранитель регулировки сиденья
B	Предохранители для V192 — Вакуумный насос тормозов (с мая 2002 г.)
C	Предохранитель стеклоподъемника, центрального замка и наружного зеркала с подогревом (только модели с системой комфорта и стеклоподъемником)

Особенности детали

Блок предохранителей Фольксваген Поло отвечает за распределение электропитания по локальным потребителям машины: электронным системам и электрическим приборам. При скачках напряжения в бортовой сети, перегрузках, коротком замыкании, предохранитель сгорает, блокируя тем самым работу данного участка цепи. Это сохраняет работоспособность дорогостоящего оборудования, позволяет избежать затрат на ремонт.
