Предохранители и реле audi a6 (c7) (2010-2016)

Правый салонный блок предохранителей

Правый салонный блок расположен в торце приборной панели со стороны пассажира. Для доступа к предохоранителям аккуратно подденьте и уберите защитную крышку.

№ на схеме	Номинал предохранителя	Защищаемая цепь
Черный блок
1	15 А	Модуль (блок) управления Advanced key
2	20 А	Передний прикуриватель
3	5 А	Датчики (система) контроля давления в шинах
4	20 А	до 2008.: Пусто (Резерв) 2009-2011: Передняя розетка
5	15 А	Интеллектуальный модуль мощности переднего пассажира (открытие бардачка (вещевого ящика))
6	15 А	Панель (блок) управления правой дверью
7	20 А	Электрический привод панели люка крыши
8	10 А	ЭБУ Кондиционера (A/C)
9	30 А	Подогрев передних сидений (водителя и пассажира)
10	5 А / 10 А	(MMI) Система упр-ия многофункциональным дисплеем (коммуникация)
11	15 А	Система упр-ия Подвеской (регулировка дорожного просвета)
12	5 А	Коммуникация: Могнитола (аудиосистема)
Коричневый блок предохранителей
1	20 А	Бензонсаос (топливный насос) с электрическим приводом
2	15 А	до 2008.: Пусто (Резерв) 2009-2011: Адаптивная пневмоподвеска
3	—	2008 г.в.:Пусто (Резерв) 2009-2011 г.в.: Audi Lane Assist — Блок контроля полосы движения
4	5 А	2008 г.в.: Пусто (Резерв) 2009-2011 г.в.: Audi side assist — датчик контроля слепых зон (перестроение)
5	5 А	Система упр-ия Подвеской (регулировка дорожного просвета)
6	5 А	Переключатель (кулиса) автоматической коробки передач (АКПП) / датчик (выключатель) сцепления
7	5 А	Модуль управления системой помощи при Парковке plus (parking system) (Акустическая)
8	5 А	Модуль (блок) управления Gateway
9	5 А	Электроника правой фары : регулятор угла наклона фары (регулировка фар), дополнительный свет фонаря (вспомогательный)
10	5 А	(Аirbag) Подушка безопасности
11	5 А	Подогрев задних сидений
12	5 А	Пусто (Резерв)

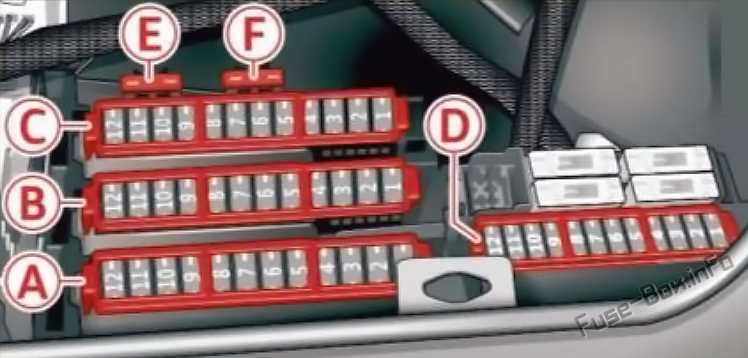

Багажное отделение

Он расположен с правой стороны в багажном отделении, под панелью (открутите два винта внизу и снимите панель).

Схема блока предохранителей

Назначение предохранителей в багажном отделении

№	Оборудование
A1	Прицепное устройство / розетка 220 Вольт
A2	Прицепное устройство / подстаканник с кондиционером
A3	Прицепное устройство/регулируемое заднее переднее пассажирское сиденье
A4	Электромеханический стояночный тормоз
A5	Электромеханический стояночный тормоз
A6	Передние двери (со стороны переднего пассажира)
A7	Заднее наружное освещение
A8	Центральный замок, закрывание с электроприводом
A9	Подогрев сидений (передние)
A10
A11	Подогрев сидений (задних), кондиционер
A12	Сцепное устройство прицепа
B1	Левый преднатяжитель ремня безопасности
B2	Правый натяжитель ремня безопасности
B3	Бак для AdBlue (дизельный двигатель) / топливный насос
B4	Бак AdBlue (дизельный двигатель) / крепление двигателя (бензиновый двигатель)
B5	Крышка грузового отсека с сенсорным экраном
B6	Пневматическая подвеска, адаптивные амортизаторы
B7	Задняя дверь (со стороны переднего пассажира)
B8	Задние фонари
B9	Крышка грузового отсека
B10	Развлечения на заднем сиденье
B11
B12	Задний спойлер (Sportback), наклонный/телескопический люк, панорамная стеклянная крыша
C1	Информационно-развлекательная система
C2	Информационно-развлекательная система
C3	Информационно-развлекательная система, зеркало заднего вида с автоматическим затемнением
C4
C5	ТВ-тюнер
C6	Система обнаружения утечек в резервуарах
C7	Выходы
C8	Обогреватель для парковки
C9
C10	Поясничный упор (переднее пассажирское сиденье)
C11
C12	Информационно-развлекательная система
D1	Пневматическая подвеска, адаптивная подвеска, спортивный дифференциал, электромеханический стояночный тормоз
D2	Датчик положения педали сцепления / автоматическая коробка передач
D3	Сиденья
D4	Задний стеклоочиститель (Avant)
D5	Боковая помощь
D6	Звук двигателя
D7	Информационно-развлекательная система/усилитель звука
D8	Ворота
D9	Спортивный дифференциал
D10	Система климат-контроля
D11	Контроль давления в шинах / стояночный обогреватель
D12	Система старт/стоп
E1	Специальные автомобили / Задние сиденья
F1	Обогрев заднего стекла

Блок предохранителей с левой стороны панели приборов

Данный блое расположен с левой стороны на панели приборов, со стороны водителя. Для доступа уберите защитную крышку.

Точное описание предохранителей сверяйте с представленным на обратной стороне защитной крышки.

Описание и наначение предохранителей в автомобиле Audi A6 C6 (2004 – 2011)

p, blockquote 7,0,0,0,0 —>

1	Резервный
2	Резервный
3	5A управление двигателем
4	5A сенсор уровня масла
5	5A кондиционер
6	5A электронная система динамической стабилизации (ESP), сенсор сцепления
7	5A штекер системы диагностики
8	5A блок управления HomeLink
9	5A автоматически экранируемое внутреннее зеркало заднего вида
10	5A поддержание дистанции (adaptive cruise control)
11	5A автономный отопитель
12	10A штекер системы диагностики
13	10A модуль переключателей рулевой колонки
14	5A выключатель сигнала торможения
15	10A комбинация приборов
16	10A телефон, телематика, мобильный телефон
17	10A электронная система динамической стабилизации (ESP)
18	5A электроника левой фары
19	5A сенсор дождя
20	5A обогреваемые жиклеры стеклоомывателя
21	5A антенный усилитель
22	отсутствует
23	5A электромеханический стояночный тормоз
24	отсутствует
25	отсутствует
26	отсутствует
27	отсутствует
28	отсутствует
29	отсутствует
30	отсутствует
31	15A выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя
32	30A интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки)
33	25A интеллигентный модуль мощности водителя (освещение слева)
34	25A интеллигентный модуль мощности водителя (освещение справа)
35	20A автономный отопитель
36	30A устройство чистки фар
37	25A электронная система динамической стабилизации (ESP)
38	30A стеклоочиститель
39	15A блок управления левой дверью
40	25A звуковой сигнал / MMI-дисплей
41	40A вентилятор отопителя
42	30A блок управления электронным замком зажигания/ электрической регулировкой рулевой колонки
43	отсутствует
44	15A блок управления advanced key / подушка безопасности

Кронштейн с реле в салоне автомобиля Audi A6 C6 (2004 – 2011)

Данный блок элементов располагается под приборной панелью, немного левее руля. Все элементы расположены на специальном кронштейне держателе.

Обозначение

p, blockquote 12,0,0,0,0 —>

A	Предохранитель блока управления ABS 1 -S123- (40A)
B	Резервный
C	Резервный
D	Резервный
1	Реле питания (клемма 15) -J329-
2	Реле омывателя фары -J39-
3	Резервный
4	Реле стартера -J53-
5	Реле питания (клемма 75x) -J694- (до 04.2005)
6	Реле стартера 2 -J695-
7	Реле сигнала -J4-
7	Реле электропитания (клемма 75x) -J694- (с 05.2005)
8	Резервный
9	Резервный

Блок предохранителей с правой стороны панели приборов Audi A6 C6 (2004 – 2011)

Находится соответственно с правой стороны приборной панели со стороны пассажира. Для доступа к данному блоку предохранителей необходимо открыть пассажирскую дверь и снять декоративную накладку на правом торце приборной панели.

Таблица с назначением предохранителей

блок предохранителей (черного цвета)

1 5A телепаспорт (в некоторых экспортных странах)

2 20A передний прикуриватель

3 5A система контроля давления воздуха в шинах

4 отсутствует

5 15A интеллигентный модуль мощности переднего пассажира (отпирание вещевого ящика)

6 15A блок управления правой дверью

7 20A сдвигаемая панель крыши

8 10A органы управления кондиционером

9 30A обогрев передних сидений

10 5/10A коммуникация

11 15A регулирование дорожного просвета

12 5A коммуникация

блок предохранителей (коричневого цвета)

1 20A топливный насос с электроприводом

2 5A автомобильный телефон (Bluetooth)

3 отсутствует

4 отсутствует

5 5A регулирование дорожного просвета

6 5A кулиса переключения автоматической коробки передач/ выключатель сцепления

7 5A помощь при парковке (acoustic parking system)

8 5A блок управления Gateway

9 5A автоматический регулятор угла наклона фар (вспомогательный свет фар), электроника правой фары

10 5A подушка безопасности

11 5A обогрев задних сидений

12 отсутствует

Блок предохранителей и реле в багажном отделении Audi A6 C6 (2004 – 2011)

Данный блок с предохранителями рапсположен с левой стороны автомобиля под обшивкой багажного отделения. Легко ориентироваться в поиске данного блока предохранителей, так как он расположен в непосредственной близости с домкратом автомобиля Audi A6 C6 (2004 – 2011).

Источник

Замена предохранителей на Ауди А6

Несмотря на широкий модельный ряд Ауди А6, процесс замены предохранителей подобный, идентичный.

Подготовительный этап:

• Набор плавильных элементов для установки;
• Пинцет для извлечения модулей с места монтажа;
• Отвертка с плоским наконечником,

Последовательность действий при замене в салоне автомобиля:

• Помещаем техническое средство в периметр ремонтной зоны, фиксируем задние колеса противооткатными башмаками, активируем стояночный тормоз;
• Открываем водительскую дверь (для С2, С3, С5) с торца торпеды отщелкиваем технологическое окно монтажного блока. По порядковому номеру модуля, который указан на тыльной стороне крышки, извлекаем элемент;
• На штатное место вставляем исправный, новый, закрываем крышку.

Для моделей Ауди А6 (С6, С7) нужно демонтировать крышку монтажного блока с торца торпеды, справа.

В случае возникновения необходимости замены блока целиком нужно отверткой открутить два винта, которые фиксируют блок к корпусу торпеды. А также, дополнительно отсоединить колодки с проводами. Не забываем обесточить транспортное средство, предварительно отсоединив силовые клеммы от аккумуляторной батареи.

Для замены в моторном отсеке необходимо:

• Заглушить мотор, открыть капот. В области жабо справа вмонтирован монтажный блок с реле – коммутаторами;
• Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру;
• На штатное место устанавливаем новые модули, собираем конструкцию вновь.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в сети.

После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости. Не допускайте скопление конденсата в пластиковом корпусе.

Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации оригинальных предохранителей на Ауди А6 – 65 – 80 тыс. км.

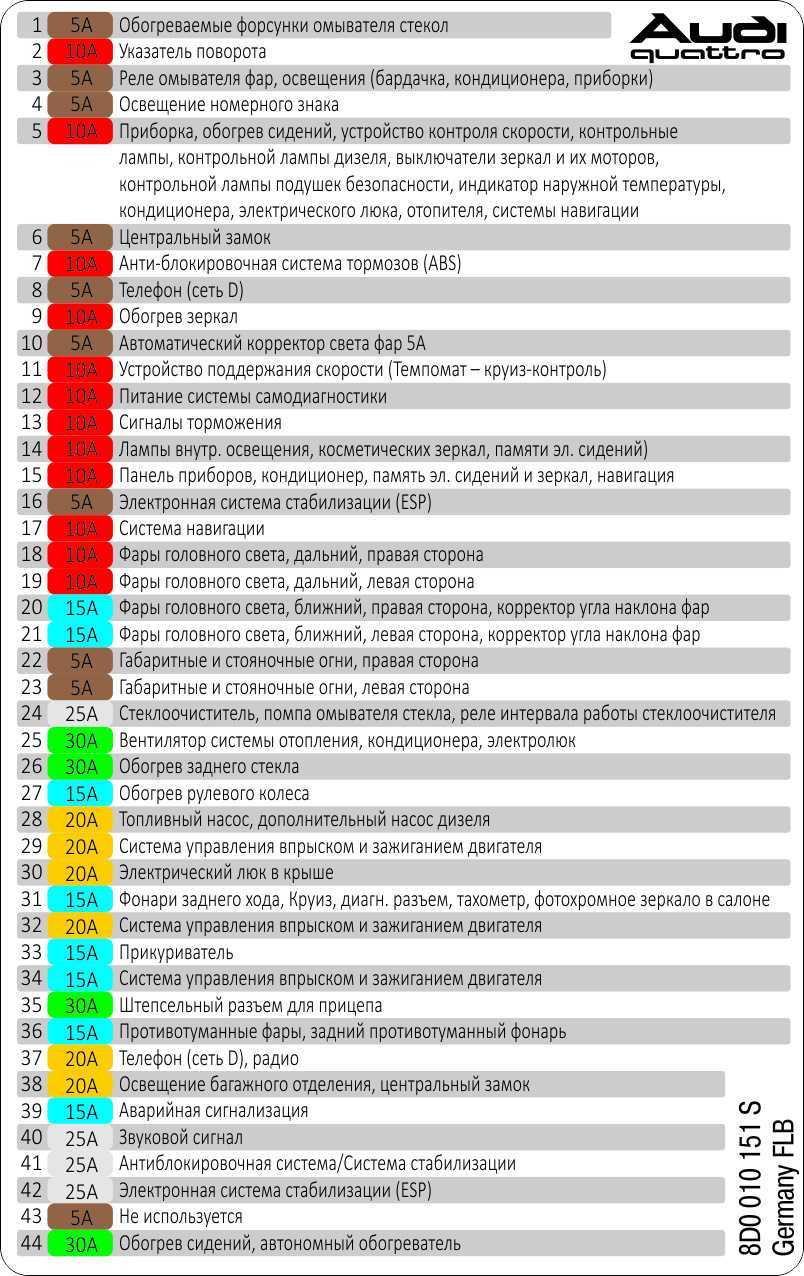

Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5

Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.

1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А

Дополнительные места расположения предохранителей и реле

A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок

14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)

Центральное распределительное устройство с блоком реле

13-ти разъемный монтажный блок

Монтажный блок в водоотводящем коробе

Признаки неисправности реле 645 Audi A6 C7

1. Отсутствие электрического сигнала

Один из главных признаков неисправности реле 645 в Audi A6 C7 — отсутствие электрического сигнала при использовании связанных с ним систем или функций. Например, если при включении сигнала поворота не происходит щелчка или моргания поворотников, то это может означать, что реле не функционирует корректно и требуется замена.

2. Не работают указатели поворота

Еще одним признаком неисправности реле 645 является неработающие указатели поворота. Если при включении сигнала поворота поворотники не включаются или перестают работать вообще, это может свидетельствовать о неисправности реле. В этом случае требуется проверить и, возможно, заменить реле 645.

3. Проблемы с электрическими системами автомобиля

Неработающие или неправильно функционирующие электрические системы автомобиля могут быть также связаны с неисправностью реле 645. Например, если не работают стеклоочистители, обогрев заднего стекла, центральный замок или световые приборы, то причиной может быть вышедшее из строя реле. При подобных проблемах рекомендуется проверить и заменить реле 645 Audi A6 C7 при необходимости.

4. Щелчок реле

Если при активации связанной с реле 645 функции или системы вы слышите двукратный щелчок реле, это может быть признаком его неблагополучного состояния

Обратите внимание на этот звук и возможно, обратитесь к специалисту для выяснения причины и замены реле при необходимости

В целом, при возникновении проблем с указанными выше системами или функциями автомобиля Audi A6 C7 рекомендуется проверить состояние и работу реле 645. При обнаружении неисправностей следует принять меры по замене данного реле, чтобы обеспечить корректное и безопасное функционирование автомобиля.

Какая схема установки предохранителей на Audi A6 C7?

Ауди А6 С7 имеет несколько панелей с предохранителями, которые расположены в разных частях автомобиля. Основные панели предохранителей находятся в салоне и под капотом.

В салоне автомобиля, панель предохранителей может быть расположена на левой или правой стороне приборной панели, в зависимости от модификации Audi A6 C7. Обычно ее можно найти защелкивая пластиковую крышку между стойкой и дверью. После этого необходимо аккуратно снять крышку, чтобы получить доступ к панели предохранителей.

Панель предохранителей под капотом находится сразу за аккумуляторной батареей. Чтобы получить доступ к этой панели, необходимо снять крышку аккумулятора

Обратите внимание, что перед началом работы с предохранителями, необходимо отключить зажигание и отключить аккумуляторную батарею

Обе панели предохранителей представляют собой прямоугольные блоки с множеством отдельных предохранителей внутри. Внутри панели предохранителей часто есть схема с указанием назначения каждого предохранителя и его рейтинга. На Audi A6 C7 может быть установлено до двух панелей предохранителей в салоне и одна панель предохранителей под капотом.

Если вам необходимо заменить предохранитель на Audi A6 C7, просто выдерните старый предохранитель и вставьте новый на его место. Убедитесь, что новый предохранитель имеет такие же рейтинги и характеристики, как и старый.

В случае возникновения проблем с электрическими компонентами автомобиля, всегда полезно проверить состояние предохранителей на Audi A6 C7. Если вы не уверены, какой предохранитель отвечает за конкретную систему или компонент, обратитесь к руководству по эксплуатации вашего автомобиля, где вы сможете найти детальную схему установки предохранителей и их назначение.

Место установки	Схема установки
Салон	Левая или правая сторона приборной панели
Под капотом	За аккумуляторной батареей

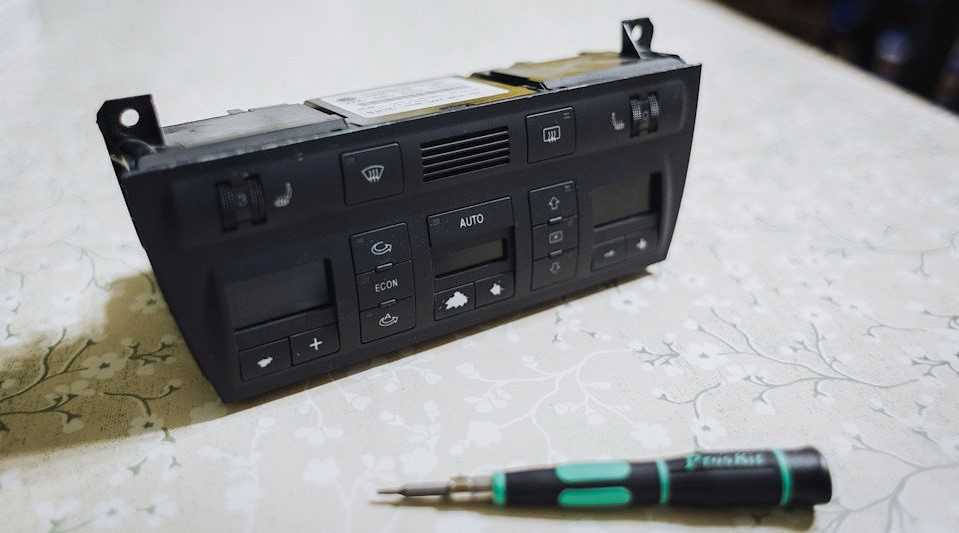

Настройка или адаптация заслонок

Блок управления, отвечающий за работу системы климат контроля на автомобилях Audi А6, также определяет конечное и начальное положение заслонок. Делается это за счёт измерения показаний сопротивления на потенциометрах. Последние встраиваются в сервоприводы, управляющие открытием и закрытием заслонок.

Чтобы система климат-контроля работала корректно, заслонки открывались и закрывались правильно, требуется периодически проводить их настройку. Эта процедура также называется адаптацией. С её помощью удаётся восстанавливать работоспособность заслонок, которые в процессе эксплуатации могут сбиваться. От этого подаётся избыточное или недостаточное количество свежего, горячего или охлаждённого воздуха, нарушается смешивание, и температура в салоне не отвечает заданным параметрам.

Если вы наблюдаете, что заслонки в вашей Audi А6 С4 работают некорректно, либо же проводились ранее работы по снятию приводов и непосредственно самих заслонок, процедура адаптации будет обязательной.

Чтобы выполнить такую операцию, у автовладельца должен присутствовать специальный диагностический шнур, который называется VAG Com, а также программа VCDS. Он подключается к диагностическому разъёму (колодке), после чего запускается зажигание. Далее проводятся следующие манипуляции:

• открывается программа и нажимается кнопка Select;
• в появившемся окне следует выбрать кнопку 08 Auto HVAC, то есть модуль климат-контроля;
• нажимается кнопка модуля, и в следующем окне следует выбрать базовые настройки 04 или Basic Settings;
• выбирается канал 001;
• нажимается клавиша Вверх (Up);
• здесь же есть 4 окошка с разными значениями;
• при нажатии Вверх значения в окошках будут постоянно меняться;
• параллельно климат-контроль будет перемещать заслонки;
• это процедура прогонки заслонок от начального до конечного положения;
• все данные и значения о перемещениях блок управления фиксирует в памяти;
• когда на всех окошках появятся 0, и климат перестанет шевелить заслонками, адаптация завершена.

Процедура совершенно не сложная, но требующая наличия некоторых обязательных компонентов. За такой услугой можно обратиться в автосервис, но тогда придётся потратить внушительную сумму денег. А как вы можете наглядно видеть, всё выполняется быстро и без каких-либо затруднений.

Блок климат-контроля Audi A6 Quattro

Где расположены предохранители в салоне Audi A6 C7?

В салоне автомобиля находится блок предохранителей, который расположен на панели приборов под рулем. Чтобы найти его, сначала откройте дверь водителя и сядьте за руль

Затем обратите внимание на нижнюю часть панели приборов, ищите небольшую крышку, за которой находятся предохранители

Чтобы открыть крышку для доступа к предохранителям, надо потянуть ее за нижний край силой. Внутри крышки будет указана схема и список предохранителей, чтобы помочь вам найти нужный

Но помните, что расположение предохранителей может отличаться в зависимости от комплектации и года выпуска автомобиля, так что важно обратиться к руководству по эксплуатации для точной информации

Предохранители в салоне отвечают за различные системы автомобиля, такие как освещение салона, система зажигания, система безопасности и другие.

Не забывайте быть осторожными при замене предохранителей и убедитесь, что они соответствуют необходимым параметрам. Если у вас возникли проблемы с электрическими системами автомобиля, рекомендуется обратиться к специалисту или авторизованному сервисному центру.

Расшифровка блока предохранителей Ауди А6 С5

В этой статье будет показано, где находятся все предохранители и реле в Ауди А6 С5, как их менять и за какую из схем они отвечают. Если у вас что-то не работает в автомобиле, то первым делом смотрите состояние предохранителя и если он исправен, только потом начинайте искать причину в узле или проводке.

Лично у меня в Audi A6 C5 была проблема в прикуривателе, который перестал работать. После того как я в блоке отыскал предохранитель на эту цепь, оказалось что он перегорел.

После его замены, все заработало в штатном режиме.

Если быть точнее, то в автомобилях Audi A6 и Audi A6 Avant 1997 — 2004 года выпуска с целью исключения повреждений от коротких замыканий и перегрузок соеди­нительных проводов и потребителей электроэнергии, электрические цепи изначально защищены плавкими предохранителя­ми.

Блок реле в салоне автомобиля

Салонный блок реле находится под приборной панелью чуть левее рулевой колонки. Реле установлены на специальном открывающемся пластиковом кронштейне-держателе.

№ на схеме	Защищаемая цепь
А	Предохранитель тормозной системы управления ABS 1-S123 (на 40 Ампер)
B	Пусто (Резерв)
С	Пусто (Резерв)
D	Пусто (Резерв)
1	Реле основных цепей питания/ зажигания (j329)
2	Реле омывателей передних фар (j39)
3	Пусто (Резерв)
4	Реле Стартера (j53)
5	Реле дополнительных цепей питания/ зажигания (j694) до 04. 2005 г.в.
6	Блок-реле Стартера 2 (j695)
7а	Реле звукового сигнала (гудок) (j4)
7b	Реле дополнительных цепей питания/ зажигания (j694) с 04. 2005 г.в.
8	Пусто (Резерв)
9	Пусто (Резерв)

В видео ниже наглядно показано как добраться до блока реле, установленных в салоне Ауди а6 с6.

Подключение

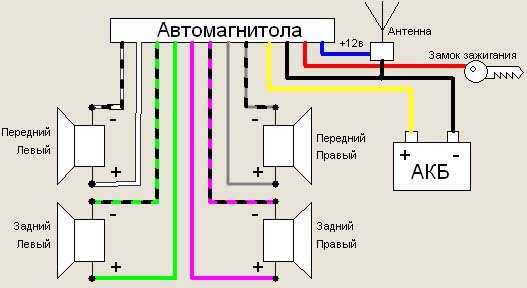

Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:

Автомагнитола для Ауди А6 и других моделей и схема подключения

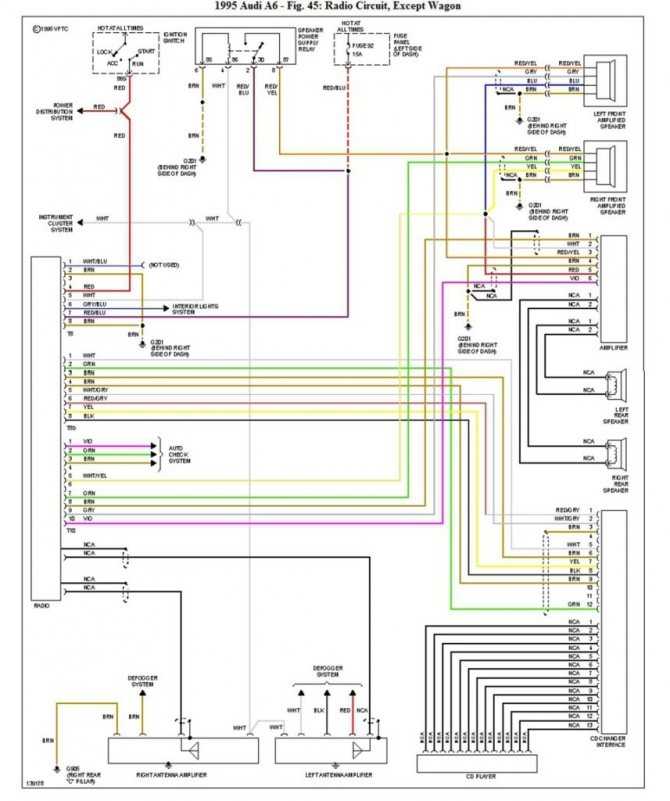

А это другая схема:

Автомагнитола для Ауди А6

Распиновка

Что касается распиновки, то она выглядит следующим образом:

• На разъем 4 идет питание, если поворачивается ключ в ЗЗ в положение ACC;
• На 5 идет провод усилителя;
• Антенна или подсветка на 6;
• На 7 постоянное питание;
• На 8 – минусовой провод.

Автомагнитола delta audi

Что касается динамиков, то проводку надо соединять с ними так:

• 5/6 разъемы – это фронт/правый;
• 7/8 – фронт/левый.

Если подключается внешний усилитель, то общая картина будет выглядеть так:

• Разъемы 1/2 – тыловая акустика;
• В разъем 3 надо вдеть один провод, разделенный на 4 части (подразумевается подключение 4-канального усилителя);
• 4/5 – фронтальная акустика;
• 6 – питание.

Адаптер

Сегодня можно купить различные полезные штуки, чтобы значительно повысить функционал автомагнитол Ауди старых моделей. Так, можно приобрести специальный адаптер для штатных головных устройств, который позволит слушать музыкальные композиции с SD-карт и флешек USB.

Специальный адаптер и схема его подключения

Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).

Читать дальше: Как посмотреть пароль в приложении одноклассники

Автомагнитолы audi a3

Установка автомагнитолы выполняется обязательно со снятием металлической рамки (если она имеется). Что касается проводки, то ее можно, так сказать, «окультурить» изолентой.

Audi a4 b6 автомагнитола

Штатные автомагнитолы при подключении могут нуждаться в вводе кода. Ниже приводится инструкция, как и что делать:

• Включаем автомагнитолу;
• На экране высвечивается окошечко с просьбой ввести код (SAFE или что-то подобное);
• Надо одновременно нажать на кнопки «RDS»/«TP» и удерживать их до тех пор, пока на дисплее не появится число «1000»;
• Вводим код для определенной модели штатной автомагнитолы Ауди с помощью кнопок/цифр.

• После высвечивания на дисплее требуемого кода, нажимаем и удерживаем «RDS»/«TP»;
• Магнитола должна включиться.

Audi chorus автомагнитола

Монтажный блок предохранителей Ауди А6 С7. Блок предохранителей Audi A6 C7 подкапотный, салонный. Новые и б/у

Мы продаем новые и б/у блоки предохранителей Ауди А6 С7.  Монтажных блоков предохранителей в Audi A6 C7 может быть несколько. Перед покупкой блока, уточните у диагноста, какой именно монтажный блок необходимо приобрести. Монтажный блок предохранителя продается без крышки. Если нужна будет и крышка блока предохранителей, она продается отдельно.

Новый блок предохранителей Ауди А6 С7 продается пустым. У некоторых производителей, к блоку прилагается комплект предохранителей и реле, для первоначальной установки

Также, обратите внимание, что новые монтажные блоки, продаются без проводки. Б/у блоки предохранителей для Ауди А6 С7 могут быть в разных вариантах

С реле и предохранителями и без них. Обычно, кусок монтажной косы, идет в комплекте с б/у блоком.

Цена блока предохранителей:

от 1400 руб.
от 2200 руб.
от 2500 руб.

Купить блок предохранителей:

Телефон: 8 (812) 701-02-10  (многоканальный, 10.00-20.00)

Whatsapp: +7 (911) 766-42-33 (только чат! С 10 до 20 часов, вскр. — выходной)

Viber: +7 (911) 766-42-33 (только чат! С 10 до 20 часов, вскр. — выходной)

Бесплатная доставка по Санкт-ПетербургуДоставка в регионы от 2-х дней.

Цена монтажного блока предохранителей зависит от того, новый он или б/у, состояния б/у (сколы, трещины и т.п.), фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.
