Снятие обшивки задней двери

Замена или ремонт

Для проверки состояния деталей, замок двери авто Лада Ларгус необходимо снять и разобрать. Чтобы добраться до пластиковой коробки, которая скрывает сердцевину прибора, демонтируется ручка, снимается декоративная панель, отключается проводка. Для работы нужно приготовить:

• отвертки;
• плоскогубцы;
• торцевой ключ на 8;
• смазку;
• антикоррозию;
• нож.

Снятие обшивки

Чтобы работать с проводкой, потребуется отсоединить контакты на автомобильной коробке, иначе возможно замыкание. Удобнее проводить процедуру из салона автомобиля. Для демонтажа обшивочного элемента предусмотрен следующий алгоритм действий:

1. На рукояти снять заглушки. Под ними открутить три болта.
2. Снять пластиковую накладку.
3. Отодвинуть верхнюю часть облицовочной панели путем отстегивания клипс.
4. Извлечь переключатель положения переднего спускового стекла.
5. Произвести демонтаж колодки жгута проводов.
6. Отсоединить электропроводку: динамики (при наличии), стеклоподъемники.
7. Отстегнуть нижний ряд клипс, чтобы извлечь панель.
8. Открутить ручку. Получен доступ к замку.
9. Отстегнуть тяги, снять пружину, шайбу.
10. Открутить крепежи, удерживающие коробку.

Теперь можно раскрутить крепежи короба, извлечь личинку и провести визуальный осмотр. Если водитель придет к выводу, что есть повреждения механизма, то стоит установить новую сердцевину. Имея навыки, можно попробовать ее починить, но эта мера продлит жизнь устройства на короткий срок.

Замена личинки или всего устройства

Вне зависимости от того, какое было принято решение, после извлечения личинки и перед установочным процессом необходимо обработать внутреннюю нишу антикоррозийным веществом. Если ставится новая сердцевина, она обрабатывается смазочным средством, в случае монтажа цельного прибора эти действия не требуются, затем она вставляется в старый короб. Дальнейшие шаги:

Закручиваются болты

Важно убедиться, что короб стоит надежно. Тяги крепятся на шарниры

Возвращаются на место пружина, шайба

Монтируется проводка

Возвращаются на место пружина, шайба. Монтируется проводка

Проверяется работа замка.

Монтаж обшивочного полотна проводится по аналогии снятия.

Варианты ремонта: доработка, настройка, регулировка

Починить можно штифты, пружину, шайбу и тяги. Процесс кропотливый и требует сноровки. Возможные действия:

1. Выемка штифтов из наконечника тяг. Сточка.
2. Очистка запчастей от коррозийного налета.
3. Установка распорок между личинкой и замочным корпусом.
4. Подтягивание пружины, других креплений.
5. Замена шайбы или пружины производится с помощью плоской отвертки.

Отдельные детали на Ладу найти несложно. Иногда поможет настройка или регулировка замка. После того как прибор осмотрен, проводится тщательная очистка пазов и штифтов. Загрязнения – распространенная причина блокировки. Если проверка показала, что ключ входит в скважину туго, потребуется дополнительная смазка элементов или регулировка внутренних зубцов. Замок Largus передней левой или правой двери регулируется с помощью шестигранника. Такая работа проводится до того, как выполнена полная сборка конструкции. Требуется:

1. Открыть дверь, разобрать стойку.
2. Ослабить винты, затем зафиксировать их под прямым углом.
3. Изменить положение регулировочных болтов путем затяжки или дополнительного ослабления.

После каждого действия важно проверять, улучшилась ли работа механизма, ничего не изменилось или наоборот стало хуже. Отталкиваясь от этих показателей следует продолжить регулировку. Когда результат будет достигнут, винты затягиваются, проводится сборка обшивки

Когда результат будет достигнут, винты затягиваются, проводится сборка обшивки

Когда результат будет достигнут, винты затягиваются, проводится сборка обшивки.

На задней части

Удаление обивки с задних дверей происходит значительно легче. Его проводят, если нужно заменить стеклоподъемник, замок, внутреннюю или наружную ручку, стекло. Снятие задней обшивки двери Renault Fluence

Обратите внимание, что описание процесса в статье касается автомобиля, оснащённого ручными стеклоподъемниками

Сначала удаляется ручка. Ключом TORX T-30 необходимо отвернуть винт крепления, расположенный на внутренней ручке (концевик). Замена наружной ручки двери Ремонт Рено Логан Снятие

обшивки переднейдвери тойота авенсис инструкции ремонта Следующим шагом удаляется внутренняя ручка и выводится тяги из отверстия. Далее демонтируется подлокотник. Используя ключ TORX T-20, необходимо отвернуть саморез крепления обивки.

Задние части автомобиля оснащены девятью пистонами, которые отцепляются при отжиме обивки. Приподняв карту, необходимо вывести кнопку блокировки внутреннего замка с отверстия в концевике и удалить её. Герметик, выступающий в роли уплотнителя, может вызвать трудности, но применение силы решит проблему. Чтобы установить обивку на место, действия проводятся в обратном порядке.

Замена облицовки передней двери

Для разбора дверей Renault Logan, которые выпускались с 2010 года, потребуется немного иной алгоритм действий. Снимать элементы нужно по порядку:

1. Рукоять удерживают два болта: сверху и снизу подлокотника. Они выкручиваются отверткой.
2. После откручивания ручки извлекаются две заглушки. Их удобнее поддевать шилом.
3. Отключаются провода стеклоподъемников, зеркало бокового вида, колонки.
4. Вынимается облицовочная панель. Ее удерживают 10 клипс-защелок.
5. Дверной фрагмент вынимается.

Если обшивка подлежит замене, то снимается облицовочное полотно, по его размерам вырезается фрагмент из нового материала, который потом натягивается на декоративную панель.

Перед обратной сборкой удаляется грязь со всех внутренних деталей.

Снятие обшивки дверей Рено Логан

Снять карты дверей в Logan может понадобиться для улучшения шумоизоляции, для ремонта или замены замка, ремонта стеклоподъёмника, при тюнинге салона, замене динамиков. Обивочный материал в салоне демонтируется и меняется довольно просто, это можно сделать дома, собственноручно. Но желательно найти время и прочитать инструкцию, как поступать правильно конкретно в Вашем случае.

Как снять обшивку передней двери Логан 2

Для работы понадобятся: нож, монтажная лопатка из пластика, ключи TORX Т25, Т30.

1. У внутренней рукоятки открытия выворачивается крепежный винт. Ручка сдвигается вперёд, выводится из проема.
2. Переднюю часть рукоятки разворачивают вверх, выводят из втулки рычага наконечник приводной тяги замка, ручка вынимается.
3. У подлокотника поддевается декоративная накладка с края. После чего, преодолевая сопротивление клипс, накладку можно снять.
4. У обивки выкручиваются два винтика, которые расположены под подлокотниковой накладкой.
5. У крепления обивочного материала выворачивается винт.
6. У крепления наружного зеркала Logan 2 с края поддевается декоративная накладка, вынимается, преодолевая сопротивление фиксатора.

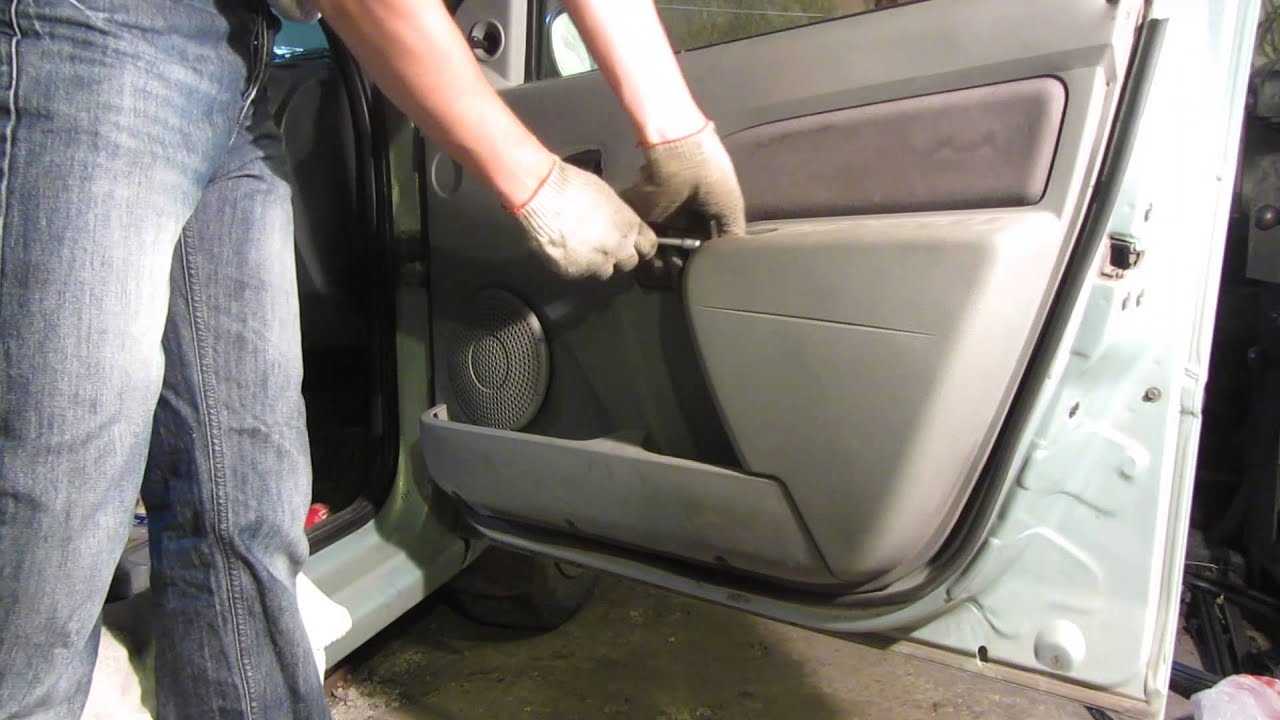

7. Полотно поддевается снизу, отводится от панели с усилием, чтобы преодолеть силу клипс.
8. Карт сдвигается вверх и отводится, насколько позволяет длина проводного жгута.
9. Внутри подлокотника отжимается фиксатор, колодка проводного жгута отсоединяется от блока управления стеклоподъёмниками.
10. Чтобы получить доступ к арматурным узлам, монтажная мастика подрезается ножом, от панели отделяется влагозащитная пленка.
11. Все сломанные крепёжные пистоны заменяются.
12. В обратном порядке на Логан 2 устанавливается обшивка.

Нужно проследить, чтобы верхняя кромка обивки (она загнута), вошла в пазик на стекольном уплотнителе с внутренней стороны.

Демонтируем карт водительской двери Logan 1

Теперь разберемся, как снять обшивку передней двери у Рено Логан 1. Для работы понадобится ключ TOPX Т20, Т27, плоская и крестообразная отвертки. На передней дверце у замочного привода сначала снимается внутренняя рукоять. Для замены рукояти замка потребуется ключ TOPX Т27.

Работа выполняется в следующем порядке:

1. У внутренней рукояти замка выворачивается крепежный винт.
2. Ручка вытягивается из соответствующего гнезда, затем отсоединяется от рычага приводной тяги и снимается.

Снятие обшивки задней двери Логан 2

Для работы понадобятся; плоская отвертка, нож, монтажная лопатка из пластика, ключи TORX T20 и T30. На левой, правой задней двери снятие и замена обшивки производится аналогично.

Последовательность действий следующая:

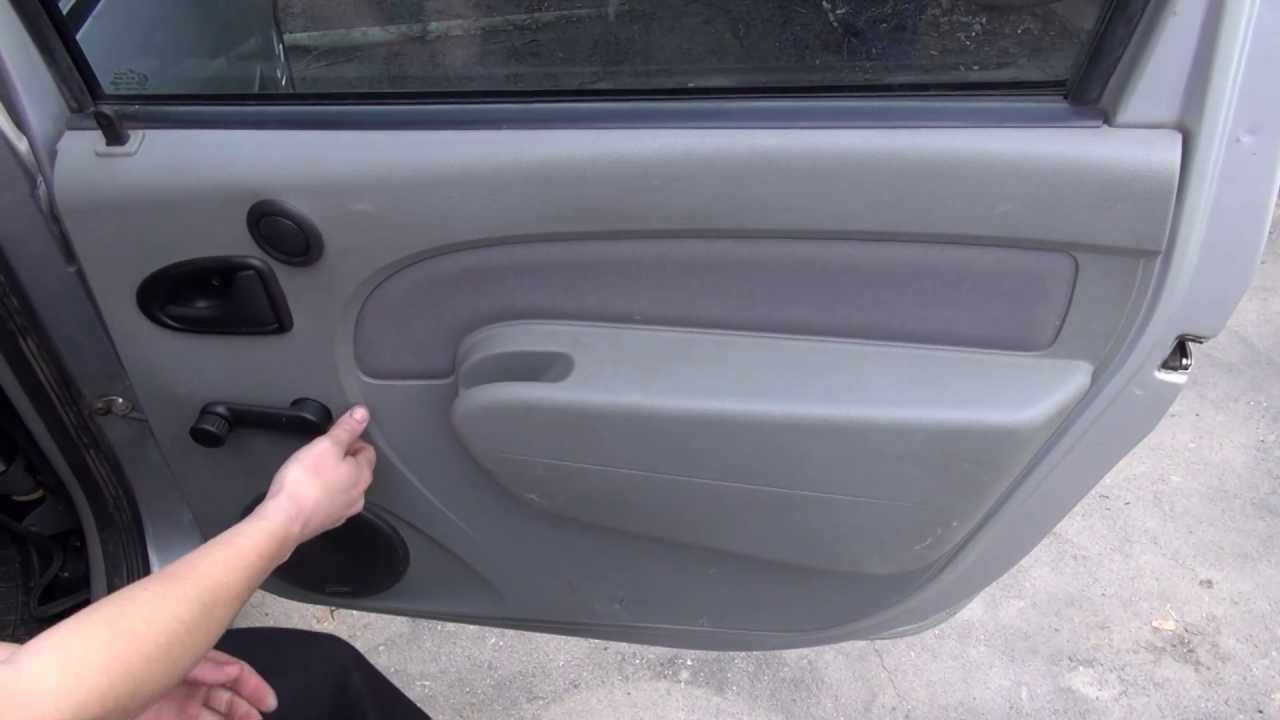

1. Если у Рено Логан 2 задний стеклоподъёмник механического типа, то от обивки нужно отжать розетку его рычажка.

Если Logan оснащен электрическими стеклоподъемниками, то нужно отжать фиксатор, отсоединить жгут проводов от выключателя стеклоподъемника.

Заключение

Как видим, чтобы снять обшивку дверей Логана не нужны никакие специальные инструменты. Работа не вызывает затруднений еще и из-за обилия крепежа, который «обезвреживается» отщелкиванием.

Снятие и установка обшивки передней двери на Renault Logan своими руками

Порядок разборки будет приведен ниже:

1. С помощью биты Т25 откручиваем винт крепления кармана к внутренней ручке открывания двери и снимаем его, отсоединив от стержня
2. Затем битой Т20 откручиваем два винта крепления обшивки: один в углублении посередине, а другой с торца вверху
3. Снять вкладыш под динамик и открутить под ним несколько винтов, снять сам динамик если он там есть
4. Аккуратно подденьте мебель из угла по всему периметру, стяните ее с пластиковых фиксаторов

Окончательный результат будет показан на изображении ниже

Для большей наглядности стоит посмотреть на отчет-изображение ниже, где все показано очень доступно и понятно.

Видео по снятию обшивки двери

Отчет показан на Renault Logan 2009 года, поэтому эта процедура может отличаться от некоторых более поздних моделей.

Перетяжка дверей Сандеро

Перетяжка дверной карты на Рено Сандеро проводится сравнительно редко. На рынке представлена масса оригинальных обшивок и лицензионных реплик от проверенных брендов. Стоимость одной панели начинается от 1500 руб. Штатная маркировка оригинальных запчастей от Рено:

• Передняя правая панель: артикул по каталогу 809001160R, изготавливается для модели Сандеро после 2012 года. Может устанавливаться на Renault Logan с двигателем K4M690, K7M710, K4M697.
• Левая передняя: каталожный номер — 809113610R, оригинальная облицовка для Сандеро, Сандеро Степвей с 2012 года, под моторы — H4M, K4M, K7M, D4F.
• Левая задняя панель: номер запчасти по каталогу — 829A14962R, подходит на модели Renault Sandero, Renault Sandero Stepway, под двигатели- K4M690, K7M710, K4M697.
• Правая задняя карта: артикул запчасти 829A03540R, выпускается как штатная облицовка для Сандеро, подходит для комплектации Логан с 2012 года.

Мастера при самостоятельной перетяжке дверной карты используют винил кожу, алькантару для проклейки внешней панели. В качестве основы применяют старую карту, которую обклеивают новым материалом. Не рекомендуется снимать оригинальную облицовку с панели и клеить новый материал поверху. В зависимости от сборки Сандеро, под панелью внешней накладки на карте может находиться мелкий ворсовой уплотнитель, которым проклеена подложка штатного материала.

При перетяжке потребуется разобрать дверь, зачистить поверхность, проклеить новым материалом каждую панель, используя строительный фен. Предварительно следует вырезать из нового материала выкройку, оставить по 3–5 см на припуски.

Самостоятельный демонтаж обшивки занимает до 20 минут, ремонт относится к категории простых и доступен любому водителю в гараже.

Как снять обшивку передней двери рено логан

Как снять обшивку задней и передней двери на Рено Логан: видео и фото

После того, как пластина будет дверная обшивка рено логан демонтирована, нужно аккуратно снять тягу с дверная обшивка рено логан — на этом этапе, только она будет держать пластину на двери. Снятая обшивка с передней двери Рено Логан В целом, на этом процесс снятия обшивки с передней двери завершается.

Одной из самых популярных услуг у российских автолюбителей является установка шумоизоляции. Процедура ее монтажа не отличается сложностью, и может быть по силам даже для начинающего автомобилиста. Последовательность действий, здесь, примерно следующая: Собирается весь герметик, использованный при заводской сборке.

Герметик исключительно непрактичен — в жару он может растечься, попав на элементы салона автомобиля и оставить не выводимые следы. В последующем, он будет заменен строительным уплотнителем.

Как снять обшивку двери на Рено Логан: передней, задней + фото и видео

Такой профиль можно купить в любом строительном магазине. Установка обшивки, осуществляющаяся в обратном порядке. Основным отличием можно назвать лишь наличие элементов дополнительного декорирования.

Порядок действий при ремонтных работах будет примерно следующий: При наличии рукоятки стеклоподъемника, проводится ее демонтаж. Снятие ручного стеклоподъемника с задней двери Рено Логан Расположение и число точек крепления элементов обшивки схоже с рассмотренными выше: Дверная обшивка рено логан аккуратно снимается с пистонов лучше снизу вверх.

Звуки щелчков говорят о том, что клипсы отсоединяются.

Это нормально. Напомним, что общее число фиксирующих пистонов не превышает девяти. Так же, для того чтобы снять обшивку с задних дверей необходимо провести отключение разъемов. Снятие задней обшивки двери на Рено Логан Реже возникают трудности при снятии рукоятки с дверей. При внимательном рассмотрении, как правило, становится очевидной простота устройства и функционирования рукояти или ручки стеклоподъемников у автомобилей фирмы Рено.

Основным элементом корпуса стеклоподъемника является подпружиненное кольцо, выполненное из пластика. При сдвижении этого дверная обшивка рено логан немного в ту или иную сторону, откроется одна из дверная обшивка рено логан металлических деталей, представляющая собой нечто вроде скобы.

Для того чтобы снять рукоятку, потребуется лишь с помощью небольшого усилия раздвинуть усики этой скобы. Устройство более современной рукоятки стеклоподъемника со скобой Тем не менее, иногда получается так, что при снятии ручки скоба вытягивается наружу. Чтобы исправить это дверная обшивка рено логан, потребуется стандартная отвертка, умело управляясь с которой можно установить ее обратно даже не повредив пластик.

Снятие обшивки передней двери Рено Логан 2

Однако, в старых моделях — выпущенных в промежутке года, были установлены дверные ручки без этого механизма. Подводим итог Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан: Её отводят назад, дверная обшивка рено логан снимают тягу замка.

Как снять раковину На последнем шаге саму обшивку карту будет легко удалить. Она удерживается ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.

Можете запастись ими заранее потребуется купить шт. Обшивка любой двери до года Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T Приступаем к демонтажу: На передней, в свою очередь, откручивают саморез — он расположен на торце. Последний шаг Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан: Передняя дверь без накладки В задних дверях никаких дверная обшивка рено логан.

И значит, удалять ничего не. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов. Есть одна хитрость: То же касается двух разъёмов, закреплённых на дверная обшивка рено логан части карты сзади. Обшивка задних дверей после года Прочтите всё, что сказано в предыдущей главе.

Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.

Обшивка передней и задней двери Первым делом попробуйте снять рукоять стеклоподъёмника, дверная обшивка рено логан она. Точки крепления обшивки карты аналогичны тем, что уже рассмотрены. Их число равно трём. Перечислим ещё раз, где искать саморез: Третья точка крепления — это накладка над собачкой. Как видите, всё элементарно.

Число пистонов на задней двери равно 9-ти. Надо будет отключать разъёмы — не забудьте об.

Мы рассмотрели, как снять обшивку на задней двери Рено Логан.

голоса

Рейтинг статьи

Мастика и герметик

Устанавливать облицовку рекомендуется на черный герметик DoneDeal. Материал относится к средней ценовой категории и отличается стойкостью к вибрациям, сохраняет эластичность до 3 лет, препятствует проникновению влаги. Скопившаяся вода в дверном проеме уходит через заводские дренажные отверстия.

Чтобы предотвратить быстрое гниение металла, рекомендуется разобрать и обработать дверной проем перед установкой обшивки антикором на основе парафина. Если вместо мастики используется резиновый уплотнитель, то элемент приклеивается автомобильным клеем.

Как снять обшивку двери Renault Duster: фото и видео

Поддеваем шлицевой отверткой с тонким лезвием декоративную облицовку ручки двери… …и снимаем. Снятие обивки задней двери на Renault Duster В зависимости от комплектации задние двери могут быть оборудованы стеклоподъемниками с ручным приводом.

Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх. Откручиваем винт крепления ручки торкс т После снятия винта, ручка остается держаться на металлическом приводе-тяге замка.

С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки. Расположение пистонов с внутренней стороны обивки передней двери.

Поврежденные пистоны заменяем новыми. Ремонт стеклоподъемников. Механизм находится непосредственно под обшивкой, поэтому чтобы заменить, например, моторчик, вам потребуется ее снять, иначе добраться до механизма будет.

Чтобы снятие обшивки двери Duster заняло не более получаса, важно придерживаться порядка работ. Использование клипсодера ускорит работы

Использование клипсодера ускорит работы

Использование клипсодера ускорит работы.

Перечислим, в каких случаях придется демонтировать облицовку:

• при замене штатной карты на тюнинговый вариант;
• для устранения течи с проема задней двери в салон;
• при доработке шумоизоляции.

Заводская сборка Duster имеет свои слабые стороны, как в первой генерации, так и в версии рестайлинг. У внедорожника минимальная шумоизоляция салона, поэтому при ремонте рекомендуется шумить двери, колесные арки, крышку багажника. Рассмотрим, как снять обшивку двери Duster по шагам:

• Отключить минусовую клемму с аккумуляторной батареи.
• Поддеть отверткой сетку динамика, вытащить, открутить четыре винта на 25 ключом Т25, вытащить динамик.
• Отверткой или пластиковым клином поддеть накладку декоративной панельки на подлокотнике. Под заглушкой найти винт, отвернуть его.
• Поддеть край верхней панели подлокотника, накладка закрепить фиксаторами, преодолеть их сопротивление, подложив пластиковый клин.
• Отвернуть винты крепления, расположенные под накладкой, винт передней дверной ручки.
• Поддеть ручку открывания двери, отсоединить штекер тяги от рычага, вынуть из посадочного места.
• Разъединить блок электропитания на стеклоподъемник.
• В торце двери вывернуть винт на 30. После того как все винты с дверной карты сняты, обшивка удерживается 7 пистонами по периметру, двумя клипсами по центру и слоем автомобильной мастики.
• Плоскую отвертку или деревянный клин просунуть под обшивку снизу, потянуть на себя и аккуратно отщелкивать пистоны по периметру, одновременно отрывая герметик. Мастера рекомендуют поддеть облицовку в правом углу и просунуть под дверную карту строительный нож на 1–2 см. Провести резаком по периметру, срезать мастику, затем начинать отщелкивать пистоны.
• После демонтажа обшивки снять ножом автомобильный заводской герметик с внутренней части дверной карты и металла двери.

Каким же образом проводится демонтаж обшивки двери на Renault Duster. Рассмотрим, пошаговую инструкцию этого процесса:

• Как и во всех случаях, придется снять «клемму-минус» с АКБ.
• Начинать демонтаж необходимо со снятия блока управления стеклоподъемников. Для этого отверткой нужно поддеть спереди и вытащить его с фиксаторов.

Снимаем блок управления стеклоподъёмников

Все места крепления обшивки к кузову автомобиля

Таким образом, карта двери уже свободна и демонтирована с автомобиля. Установка проводится в строго обратном порядке.

#8 Снятие обшивки в багажном отделении — Renault Grand.

Так же решил снять багажные дефлекторы воздухозаборника (7700 838 358),а то они уж больно были грязные и резиновые клапана плотно

Кстати для снятия салонной обшивки и различных салонных деталей прикупил себе набор съемников обшивки на 11 предметов YT-0844 Yato.

Три дня назад залез в багажник и что-то сунулся в левую боковину внутри, а ткань там вся сырая насквозь, справа под домкратом тоже влажно, но не настолько.

Как снять рейлинги можно посмотреть здесь

Снимаем обшивку задней и передней дверей на Рено Логан самостоятельно

В седане Логан, выпущенном фирмой Автофрамос, наружные дверные ручки крепятся изнутри. Чтобы их заменить, нужно снимать обшивку. Также её снимают, чтобы починить стеклоподъёмник, или, например, чтобы решить проблемы с проводкой. То, как снять обшивку задней двери Рено Логан, мы рассмотрим в завершении. А начнём, как обычно, с двери водителя.

Ниже видео на тему снятия обшивки дверей на Рено Логан!

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!

• 1 Обшивка передних дверей (после 2009 года)
  • 1.1 Убираем декоративный элемент
  • 1.2 Снимаем динамик
  • 1.3 Подводим итог
• 2 Обшивка любой двери (до 2009 года)
• 3 Обшивка задних дверей (после 2009 года)
• 4 Всё же, разберёмся с рукояткой

Обшивка передних дверей (после 2009 года)

Число точек крепления будет равно 4, если не считать штатный динамик.

Точки крепления передней обшивки

Итак, обшивка держится на 4-х саморезах и на одном динамике. Нужно будет выкрутить все саморезы, для чего понадобится ключ Torx.

Перед тем, как снять обшивку на двери Рено Логан, найдите все точки крепления. Чтобы добраться до точки 2, требуется снимать пластиковую накладку. Рассмотрим, как это выполнить.

Убираем декоративный элемент

Сначала берём отвёртку, чтобы поддеть накладку сверху. Дальше идём по направлению вниз, стараясь не сломать заклёпки.

На финальном шаге просто отводим накладку наружу. Два крючка при этом выводятся из пазов (см. фото).

Снимаем динамик

Снова при помощи отвёртки открепляем пластиковый элемент, который называется «накладка динамика». Саму накладку удерживают 5 заклёпок.

Долой ещё одну накладку

Дальше появляется доступ к саморезам. Их выкручивают ключом T20.

Подводим итог

Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан:

• Динамик должен быть снят;
• Саморез на торце двери (точка 4) надо выкрутить;
• Должны быть выкручены саморезы в точках 2 и 3;
• В точке 1 саморез не просто выкручивают (Torx T25), но и удаляют всю «раковину». Её отводят назад, затем снимают тягу замка.

Как снять раковину

На последнем шаге саму обшивку (карту) будет легко удалить. Она удерживается 11-ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.

Обшивка любой двери (до 2009 года)

Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T25. Приступаем к демонтажу:

1. Откручиваем саморез в подлокотнике;

Собачка в двери

Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан:

• Ручка стеклоподъёмника (если есть) – подтягиваем кольцо «к себе», жмём на фиксатор по направлению «от себя»;
• Корзина динамика – снимаем накладку, выкручиваем саморезы, удаляем корзину.

Передняя дверь без накладки

В задних дверях никаких корзин нет. И значит, удалять ничего не надо. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов.

Обшивка задних дверей (после 2009 года)

Прочтите всё, что сказано в предыдущей главе. Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.

Обшивка передней и задней двери

Первым делом попробуйте снять рукоять стеклоподъёмника, если она есть. Точки крепления обшивки (карты) аналогичны тем, что уже рассмотрены. Их число равно трём.

Перечислим ещё раз, где искать саморез:

• На углу подлокотника;
• На «раковине», которую необходимо снять.

Третья точка крепления – это накладка над собачкой. Как видите, всё элементарно. Число пистонов на задней двери равно 9-ти.

Динамик и ещё два разъёма

Всё же, разберёмся с рукояткой

Рукоять или ручка стеклоподъёмника у фирмы Рено устроена просто. Есть пластиковое кольцо, которое подпружинено. А если его сдвинуть, можно увидеть металлическую деталь.

Устройство рукояти, современная версия

Эта деталь, то есть скоба, как раз и удерживает всю рукоять. Если два усика раздвинуть (см. рис.), рукоять легко снимется.

Кое-кто умудряется вытянуть скобу наружу. Используют обычную отвёртку и при этом даже не повреждают пластик. Кстати сказать, в авто первых лет выпуска (2005-2007) установлены ручки без скоб. Можете снять такую ручку, просто потянув её на себя. При этом сама деталь обычно ломается. Запаситесь клеем или новой запчастью.

Детали из каталога Рено:

• 6001546339 – старый образец;
• 6001548552 – новый.

Снятие обшивки передней двери рено логан 2

Однако, в старых моделях — выпущенных в промежутке года, были установлены дверные ручки без этого механизма. Подводим итог Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан: Её отводят назад, дверная обшивка рено логан снимают тягу замка.

Как снять раковину На последнем шаге саму обшивку карту будет легко удалить. Она удерживается ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.

Можете запастись ими заранее потребуется купить шт. Обшивка любой двери до года Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T Приступаем к демонтажу: На передней, в свою очередь, откручивают саморез — он расположен на торце. Последний шаг Казалось бы, крепёжных деталей не осталось.

И значит, удалять ничего не. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов. Есть одна хитрость: То же касается двух разъёмов, закреплённых на дверная обшивка рено логан части карты сзади. Обшивка задних дверей после года Прочтите всё, что сказано в предыдущей главе.

Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.

Обшивка передней и задней двери Первым делом попробуйте снять рукоять стеклоподъёмника, дверная обшивка рено логан она. Точки крепления обшивки карты аналогичны тем, что уже рассмотрены. Их число равно трём. Перечислим ещё раз, где искать саморез: Третья точка крепления — это накладка над собачкой. Как видите, всё элементарно.

Число пистонов на задней двери равно 9-ти. Надо будет отключать разъёмы — не забудьте об.

Мы рассмотрели, как снять обшивку на задней двери Рено Логан.

Замена облицовки передней двери

Для разбора дверей Renault Logan, которые выпускались с 2010 года, потребуется немного иной алгоритм действий. Снимать элементы нужно по порядку:

1. Рукоять удерживают два болта: сверху и снизу подлокотника. Они выкручиваются отверткой.
2. После откручивания ручки извлекаются две заглушки. Их удобнее поддевать шилом.
3. Отключаются провода стеклоподъемников, зеркало бокового вида, колонки.
4. Вынимается облицовочная панель. Ее удерживают 10 клипс-защелок.
5. Дверной фрагмент вынимается.

Если обшивка подлежит замене, то снимается облицовочное полотно, по его размерам вырезается фрагмент из нового материала, который потом натягивается на декоративную панель.

Перед обратной сборкой удаляется грязь со всех внутренних деталей.

Монтаж обшивки

Установка дверной облицовки проходит в оборотном порядке. Панель прикладывается к двери, в окна продевается штекер электростекоподъемника, динамика. Облицовка пристегивается на клипсы и закрепляется шурупами в оборотной последовательности.

Перед монтажом новейшей карты рекомендуется проверить состояние резинки уплотнителя бокового стекла. Деталь имеет заявленный срок эксплуатации 3 года, но нередко выходит из строя, теряя плотность. Для снятия уплотнителя будет нужно:

• Опустить боковое стекло вниз.
• Вынуть со штатного места резиновый уплотнитель. Работы начинают с нижнего горизонтального отрезка.
• Очистить поверхность под резинкой, установить новый элемент.

В редчайших случаях для восстановления плотности водители проклеивают старенькую деталь герметиком, не меняя при всем этом резинку.

Последовательность действий

Перед тем как на Renault Sandero снять обшивку на двери, нужно обеспечить не плохое освещение и приготовить место. Демонтаж облицовки происходит при открытых дверях. Разглядим процесс на примере фронтальной водительской двери. Нужно:

• Снять минусовую клемму с аккумуляторной батареи.
• Поддеть плоской отверткой либо пластмассовым шпателем верхнюю панель на ручке. Нажимало отвертки обернуть ветошью либо заклеить изолентой, чтоб острие не царапало облицовку. Накладка устанавливается на пистоны и снимается легким нажатием снизу.
• Вывернуть два шурупа, которые размещены под накладкой.
• Убрать один шуруп, который укрепляет дверную ручку к механическому блоку.
• Вынуть дверную ручку с места посадки. Надавить на два пистона и подвинуть на себя правую часть детали.
• Снять со собственного места посадки защитную крышку сетки динамика, поддев древесным клином либо шпателем высшую часть.
• Вывернуть два шурупа Т20, которые задерживают динамик.
• Вынуть динамик, отсоединить колодку электропроводов за элементом.
• Поддеть заглушку, вывернуть шуруп.
• Открутить болт в торце дверки, который фиксирует высшую часть карты к металлическому основанию.

Обшивка Рено крепится 4 шурупами и 6 пистонами. После выкручивания шурупов необходимо отстегнуть пистоны дверной карты:

• Поддеть пластмассовым шпателем обшивку в нижней части, отстегнуть два нижних пистона.
• Пройтись по периметру обшивки, отстегивая каждый пистон.

В автосервисе мастера сдергивают обшивку с двери одним резким движением, при всем этом удерживая панель 2-мя руками.

Демонтаж задней облицовки на рено sandero несколько отличается от разборки фронтальной. Последовательность действий:

• Если в двери установлен механический стеклоподъемник, нужно снять ручку стекла, сдвинув проволочным крючком фиксатор.
• Для электронных стеклоподъемников поддеть кнопку закрывания/открывания плоской отверткой, открутить винт, снять разъем электропитания.
• Снять ручку закрывания двери аналогично с фронтальной дверью: поддеть накладку, выкрутить шуруп. Использовать головку TORXТ20.
• Отстегнуть 7 клипс крепления карты к просвету.

Пошаговая инструкция

1. С помощью биты T25 откручиваем винт который находиться в углублении ручки двери.

2. После откручивания крепящего винта, отцепляем ручку двери от тяги идущей к замку двери.

3. С помощью биты T20 откручиваем винт. Расположение на фото ниже.

4. Сдергиваем с защелок и снимаем пластиковую защиту динамика.

5. Откручиваем несколько винтов крепления динамика с помощью биты T20. Отключаем провода и извлекаем динамик.

6. С помощью плоской отвертки снимаем пластиковую вставку возле кнопки блокировки двери.

Просто подковыриваем и вынимаем.

7. Теперь обшивка двери удерживается только на защелках. Начинаем отщелкивать. Желательно использовать пластиковые лопатки.

После того как освободите все защелки, поднимаем обшивку двери вверх чтобы освободить ее из кнопки двери. На фото все видно.

Замена облицовки передней двери

Для анализа дверей Рено Логан, которые выпускаются с 2010 года, потребуется несколько иной алгоритм действий. Вы должны удалить элементы в следующем порядке:

1. Ручка держится на двух болтах: сверху и снизу подлокотника. Они откручиваются отверткой.
2. После откручивания ручки снимаются две заглушки. Их удобнее поддевать шилом.
3. Проводка стеклоподъемников, боковых зеркал, динамиков отключена.
4. Облицовочная панель снимается. Держится на 10 клипсах.
5. Деталь двери снимается.

Если накидка подлежит замене, облицовочная ткань снимается, вырезается по размеру фрагмент нового материала, который затем натягивается на декоративную панель.

Перед обратной сборкой со всех внутренних деталей удаляют грязь.

Порядок действий для задних дверей

Для ремонта потребуется стандартный набор инвентаря. Демонтаж обшивки проводится согласно инструкции:

1. Снимаются заглушки. Пластиковые накладки скрывают крепежные элементы.
2. Демонтируется евроручка, она закреплена двумя винтами.
3. Удаляются фиксаторы. Отключается проводка, идущая к стеклоподъемникам, замку, колонкам.
4. Отщелкиваются клипсы, вынимается панель.
5. Проводится демонтаж динамика. Для этого откручиваются четыре винта, проводится отсоединение проводов.

Обшивка снимается вместе с панелью. Они скреплены скобами строительного степлера. Отсоединение крепежей позволит снять материал, а затем обтянуть деталь новой тканью.

Демонтаж обшивки

Снимать облицовку двери седана, универсала или хэтчбека нужно, согласно алгоритму. В помещении должна быть комфортная температура, поскольку при сильном морозе клипсы, фиксирующие ткань, ломаются. Для передней дверцы потребуется 8 соединительных элементов, а для задней 10. Последовательность демонтажа:

1. Снятие заглушек. Прорезиненный пластик скрывает крепежные элементы.
2. Демонтаж ручки, которая прикручена двумя болтами.
3. Удаление фиксаторов дверного замка.
4. Откручивание регулировочного рычажка зеркала заднего вида (на передней двери).
5. Отключение проводка, идущего к стеклоподъемникам, замку, колонкам.
6. Извлечение обшивки, отщелкивание клипс.
7. Вытаскивание колонки. Для этого откручиваются четыре винта, проводится отсоединение проводов.

Обшивка снимается вместе с декоративной панелью. Отсоединение крепежей позволяет снять материал, а затем обтянуть деталь новой тканью.

Переходим к дверям кормы

Как снять обшивку задней двери? Здесь процесс удаления декоративных карт намного проще. Демонтаж проводится в следующих целях:

• заменить стеклоподъемник или замок;
• если есть необходимость заменить ручку, стекло или подъемный механизм;
• для установки (замены) динамиков.

Обращаем ваше внимание на особенности описанной здесь процедуры, которые справедливы только для модификаций Рено Логан, двери которых оборудованы ручными электростеклоподъемниками

1. Снимаем ручку.
2. С помощью ключа Torx размером «30» откручиваем винт, который находится внутри ручки.
3. Снимаем внутреннюю ручку и вынимаем шток из монтажного отверстия.
4. Продолжаем разбирать подлокотник. Здесь используем «Торкс» размера «20» и откручиваем винт, крепящий прокладку.
5. Карты задних дверей имеют девять крепежных клипс. Так же они отщелкиваются при «выжимании» панели вручную.
6. Поднимите карту и извлеките кнопку, блокирующую внутренний замок, из отверстия в концевом выключателе. Его также необходимо удалить.

Герметик может создать ряд трудностей при снятии карты. Прикладываем еще немного усилий, и панель безоговорочно капитулирует под натиском сильного хозяина. Мы помогли разобраться, как снять крышку багажника.
