Как снять штатную магнитолу на форд фокус (мондео) 3

Пошаговый процесс снятия

Процесс снятия магнитолы с Форд Фокус 3, выпущенного до 2012 года, включает в себя следующие этапы:

• снятие отрицательной клеммы аккумулятора (деталь предварительно расслабляют ключом или плоскогубцами);
• удаление декоративной накладки, расположенной между блоком климат-контроля и нижней частью облицовки электронного управляющего устройства (пластиковые элементы поддевают лопаткой, снимая фиксаторы с правой стороны и доставая накладку из посадочных отверстий);
• удаление 2 саморезов, расположенных под снятой крышкой (действие выполняется с помощью отвертки или шуруповерта с крестообразной насадкой);
• извлечение рамки, удерживающей воздуховоды и элементы управления (необходимо разъединить фиксаторы и потянуть деталь на себя, после снятия рамку отводят на расстояние 10-15 см от приборной панели);
• отсоединение кабелей, подключаемых к элементам управления головным электронным блоком;
• демонтаж корпуса автомагнитолы, закрепленного несколькими винтами (саморезы вывинчивают отверткой или шуруповертом);
• извлечение аудиоустройства из направляющих желобов, отсоединение кабелей и антенны;
• ремонт жидкокристаллического экрана (для отсоединения дисплея нужно вывинтить 4 болта и отсоединить разъем).

В автомобилях Форд Фокус и Мондео, выпущенных после 2012 года, автомагнитола снимается следующим образом:

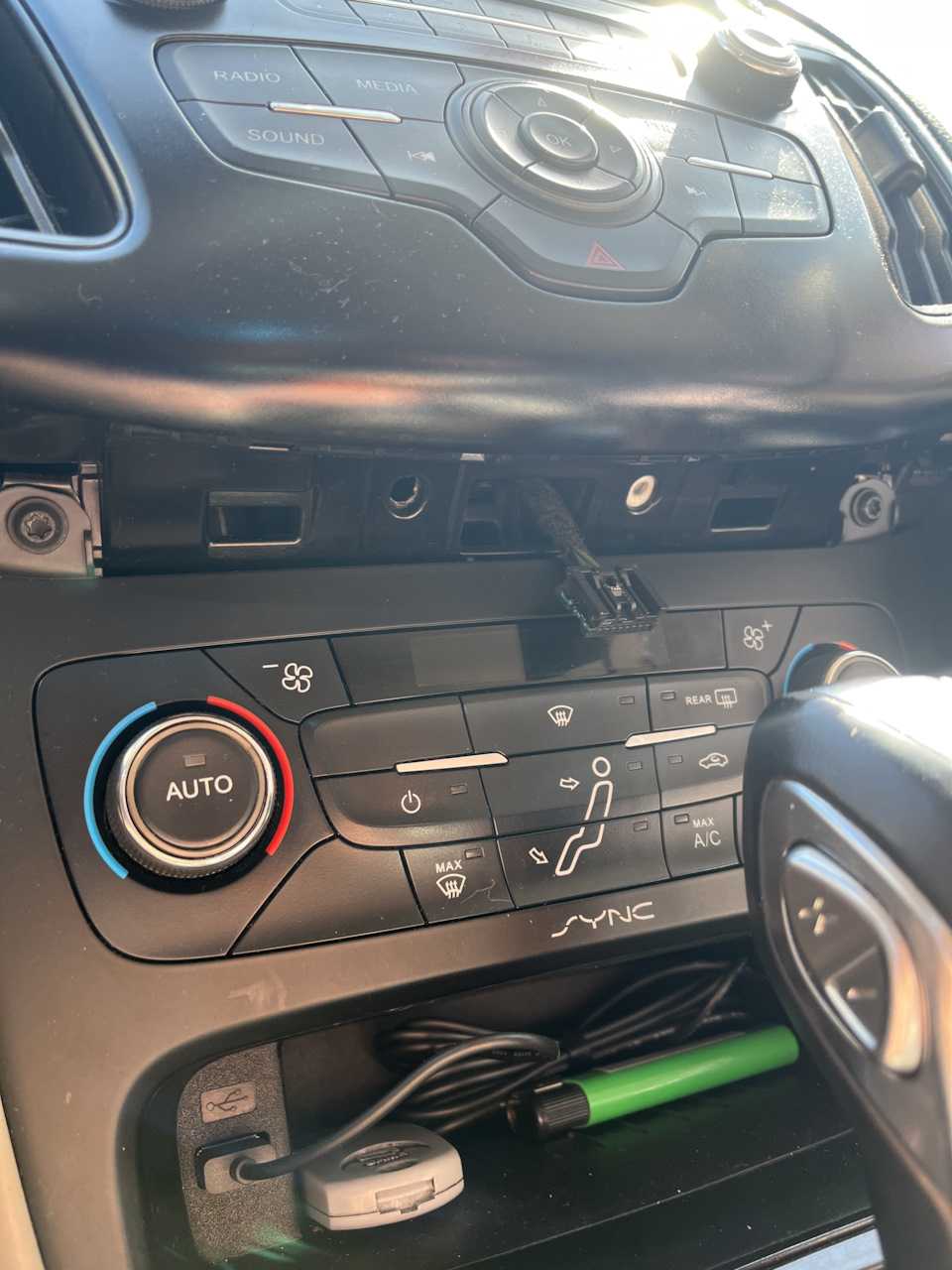

демонтируется пластиковая панель, находящаяся под модулем акустической системы;

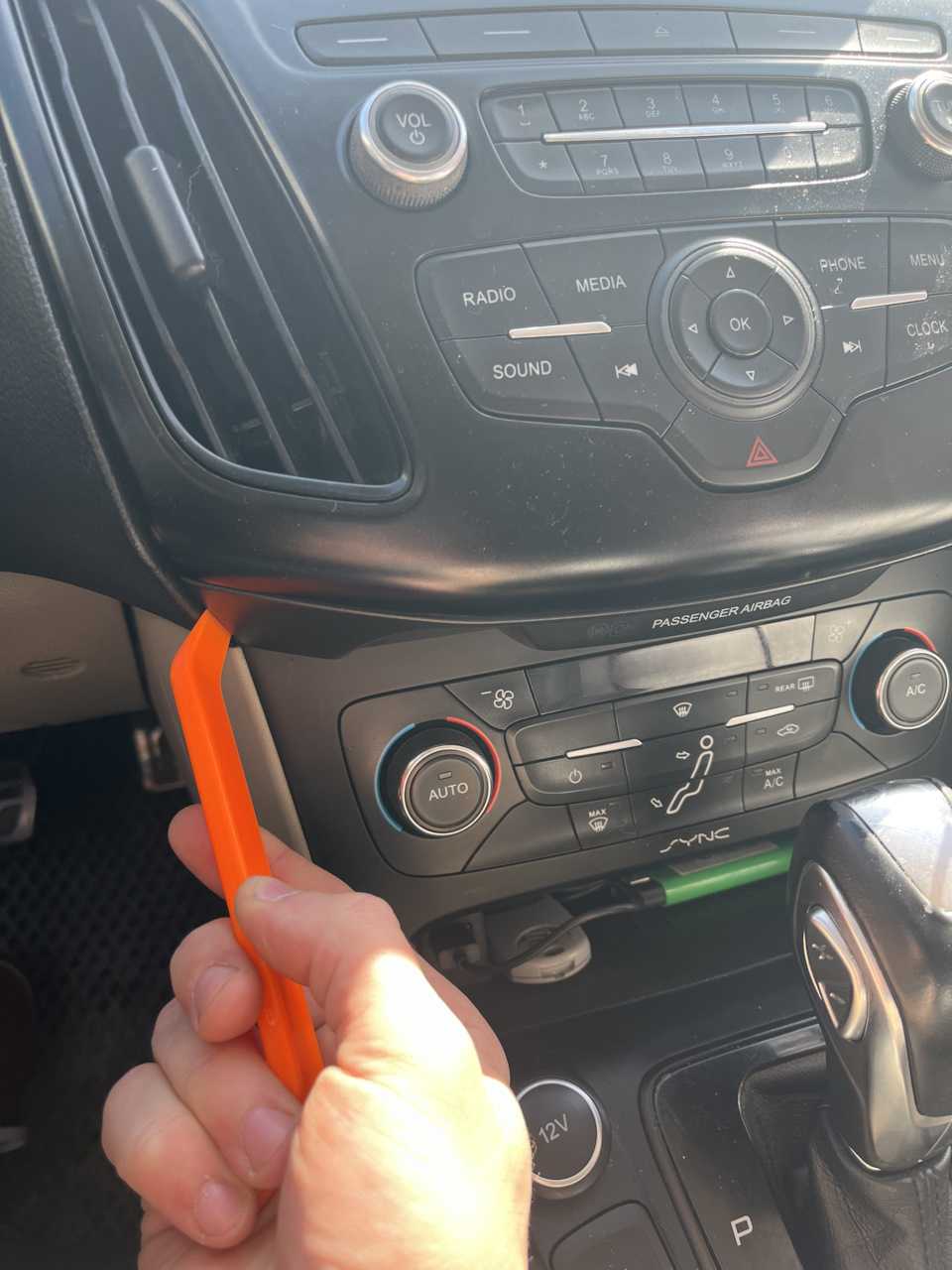

снимается заглушка, расположенная возле крышки бардачка (элемент устанавливается прочно, поэтому для его удаления потребуется пластиковая лопатка);

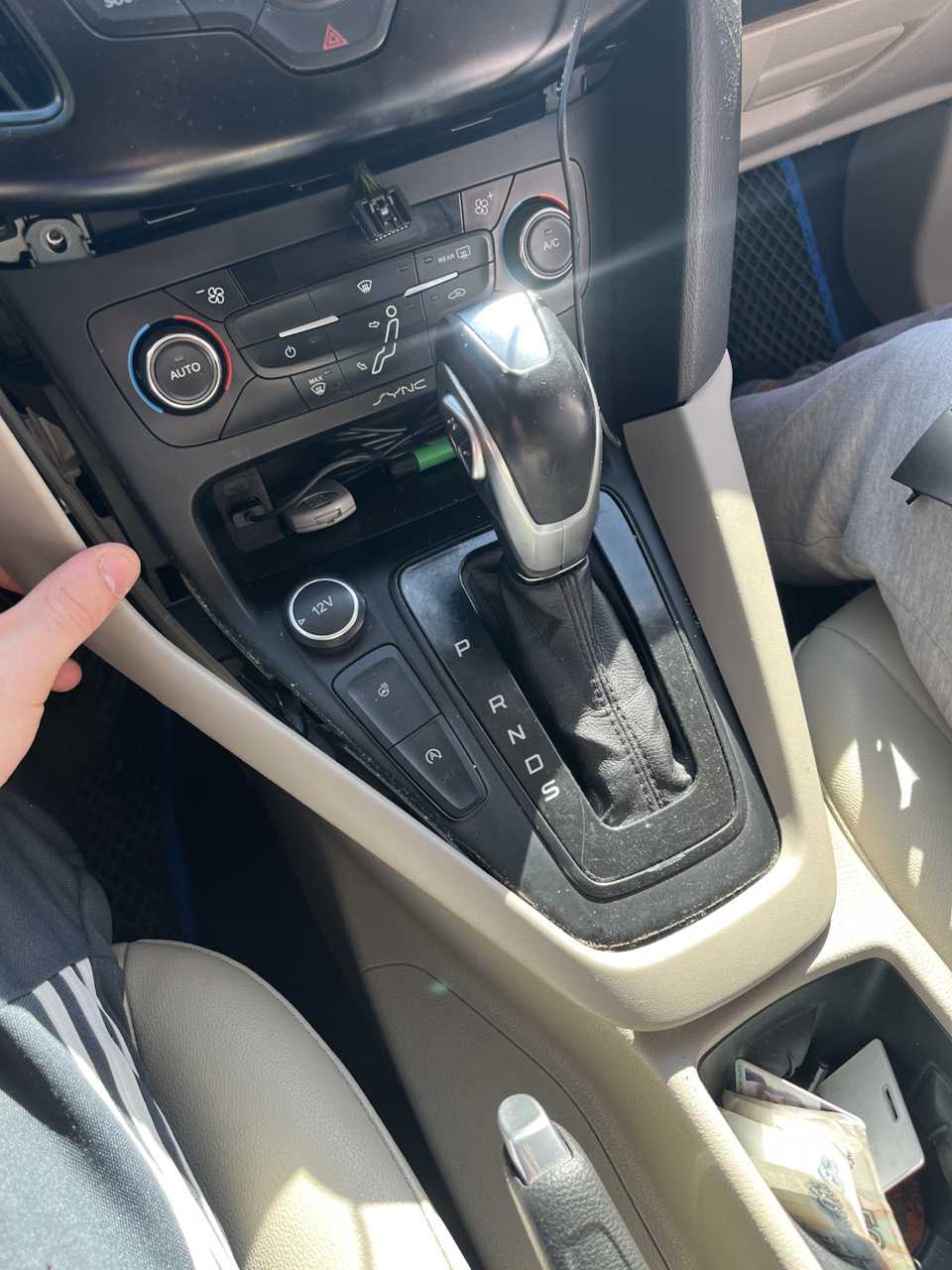

отсоединяется накладка, скрывающая основание переключателя скоростей (для начала разжимают клипсу, расположенную в средней части, после этого отсоединяют правое крепление, последним действием становится удаление левого фиксатора);
снимается центральная панель вместе с ручкой коробки передач и устройством управления кондиционером (узел держится на фиксаторах, удалять его необходимо осторожно, стараясь не повредить крепежные элементы);

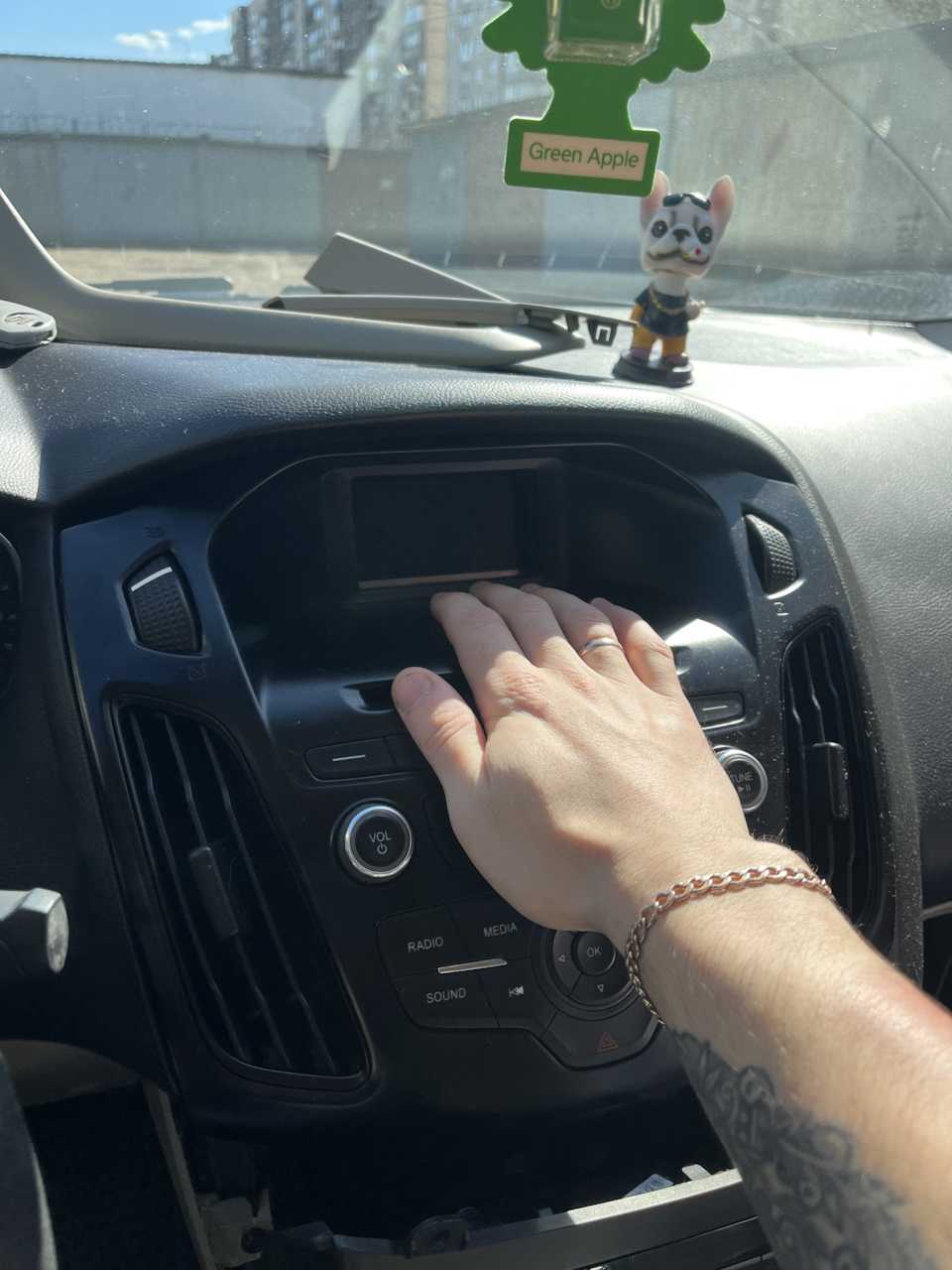

удаляется передняя панель с клавишами управления и устройствами распределения воздушных потоков (детали держатся на 2 защелках);

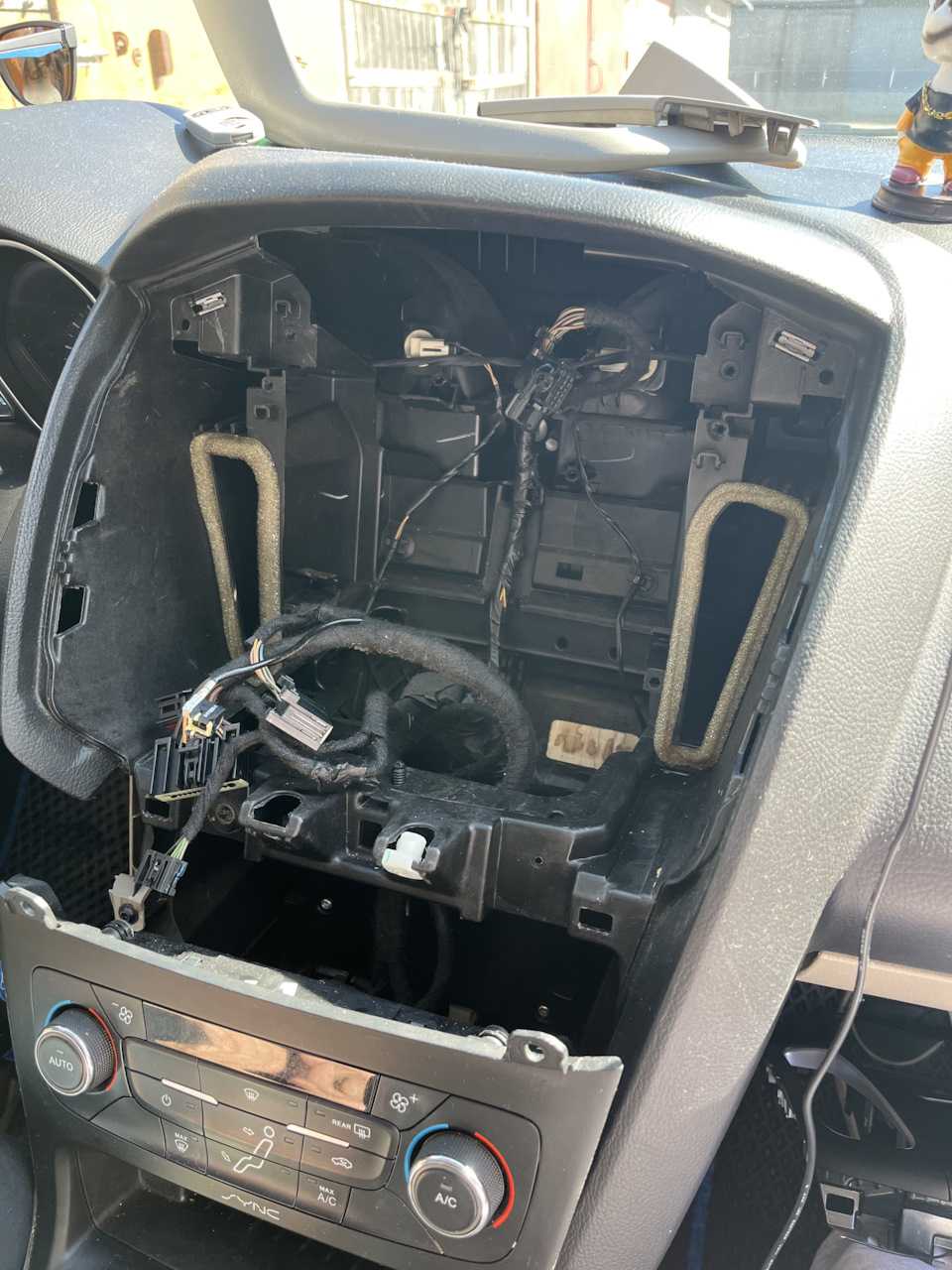

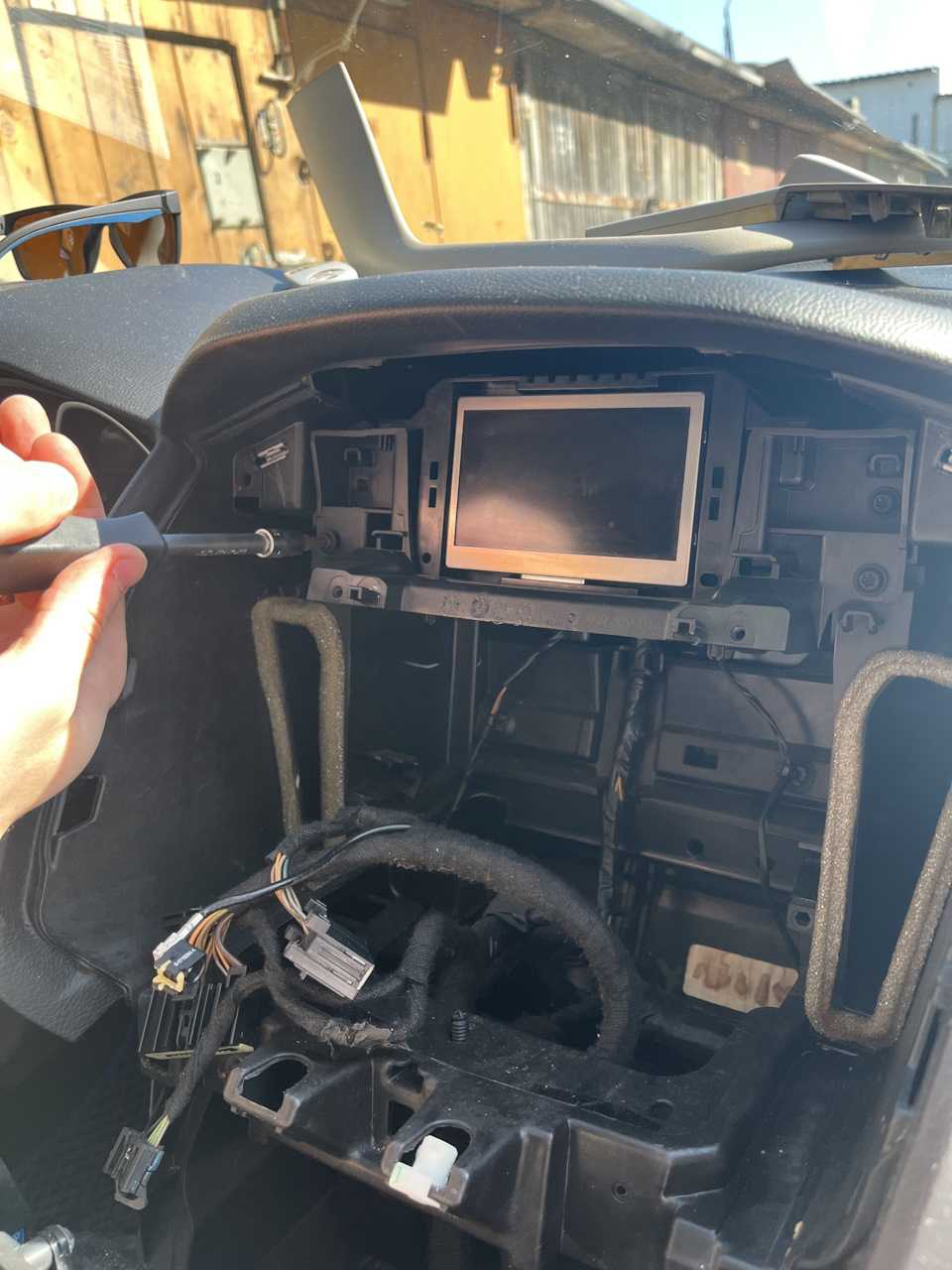

корпус магнитолы выводится из посадочного места (аудиоустройство удерживается в приборной панели с помощью 2 шурупов, которые нужно удалить);

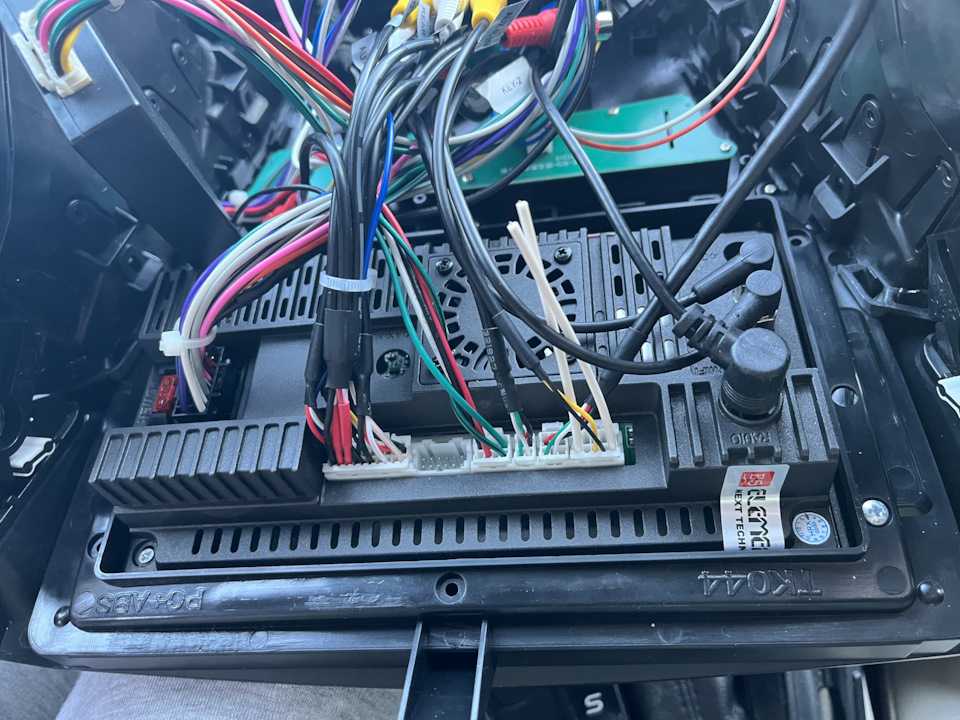

отключаются питающие кабели и антенна, разъемы которых снабжены пластиковыми фиксаторами.

Особенности автомобиля Ford Focus третьего поколения

Ford Focus завоевал популярность у российских покупателей достаточно давно. Еще первое поколение машины пользовалось огромным спросом. Второе и вовсе стало хитом продаж. Можно сказать, что третьему поколению автомобилей Ford Focus популярность досталась по наследству.

Сохранив высокую надежность и отличные ездовые качества, новый Ford Focus обзавелся собственными достоинствами. Однако и недостатки не обошли его стороной. Автомобиль доступен в трех типах кузова:

• Седан;
• Хэтчбек;
• Универсал.

Ford Focus 3

Третий Ford Focus чуть длиннее и шире своего предшественника, хотя на глаз это вовсе не заметно. Более заметно то, что он немного ниже. Это способствовало улучшению аэродинамических характеристик. Салон тоже видоизменился, стал более современным и молодежным. Однако водителю и пассажирам достается меньше свободного пространства чем в предыдущем поколении модели. Это является одним из самых существенных недостатков Ford Focus третьего поколения. Хотя сами сиденья довольно удобные, в меру мягкие. Посадка в дальней дороге не утомляет.

В Ford Focus 3 великолепная шумоизоляция. Даже на высоких скоростях находящиеся в салоне могут разговаривать шепотом. Шума от двигателя практически неслышно. Силовые агрегаты достаточно надежны и неприхотливы. Это может подтвердить тот факт, что Ford Focus крайне популярен среди профессиональных таксистов. Коробки передач также не доставляют владельцам хлопот.

Подвеска достойно справляется с дефектами дорожного полотна, делая поездки приятными. Она в меру мягкая, что позволяет поддерживать необходимый баланс между комфортом и управляемостью. Однако серьезные неровности дорожного полотна все же следует проезжать очень аккуратно. И не только для того, чтобы сберечь подвеску.

Из недостатков модели, помимо довольно тесного салона, можно выделить низкий дорожный просвет. Европейские версии имеют клиренс на уровне 140 миллиметров. По данным производителя на автомобилях для российского рынка дорожный просвет увеличен до 165 миллиметров. Однако далеко не все владельцы с этим согласны

Даже небольшие ямы и колеи приходится проезжать очень осторожно, чтобы не зацепиться о дорогу днищем, а также не повредить передний или задний бампер. На проселке, да и в городе, в котором забыли о ремонте дорог, помимо прочего, весьма велик риск помять порог. Ну а бампер находится в непосредственной близости от земли и часто страдает в первую очередь

Ну а бампер находится в непосредственной близости от земли и часто страдает в первую очередь.

Автомобиль явно создавали для хороших, ровных дорог. Однако в России они далеко не везде. Поэтому поездка в глубинку может преподнести неприятные неожиданности. А выезд на пикник может быть омрачен. Не составляет большого труда повредить бампер и в городе. Для этого вполне достаточно неудачно припарковаться к бордюру. Он, как правило, выше нижнего края переднего бампера, поэтому подъезжать к бордюрам вплотную весьма опасно.

Что же делать в случае повреждения бампера? Если дефект небольшой, а деталь не треснула, то вполне реальным будет ремонт. В случае серьезной трещины станет необходима замена. Определить необходимость того или иного варианта поможет специалист. Однако работу по снятию бампера несложно выполнить и самостоятельно, сэкономив при этом деньги. Сняв деталь, можно отдать ее в ремонт, а можно приобрести новую. При желании установить передний или задний бампер вполне реально своими руками. Перед началом выполнения работ очень желательно ознакомиться с технологией. Она достаточно проста.

Бампер Ford Focus 3

Инструкция по снятию обшивки с двери на Ford Focus 3

17.10.2019

Форд Фокус выпускается концерном Ford Motor Company с 1998 года. Модель сразу вышла на рынок в трех вариантах кузовного исполнения. Оставаясь многие годы одной из самых продаваемых марок в России и СНГ, водители сталкиваются с большим количеством проблем, среди которых ремонт дверных динамиков занимает 3 место.

Как снять обшивку двери Форд Фокус 3, чтобы провести ремонт внутренних электросистем или заменить старый пластик? Подробное руководство представлено далее.

Что представляет дверная обшивка и ее назначение

Дверные панели на Ford Focus седан универсал, хэтчбек первого поколения выпускалась из прочного, но тонкого пластика. Материал имел хорошие показатели устойчивости к механическим повреждениям, не трескался от мороза. Владельцы отмечали характерный скрип обшивки в районе подлокотника.

В интерьере салона третьего Фокуса использован более качественный материал ― высокопрочный пластик и экокожа. Двери обшиты пластиковыми панелями в цвет. Назначение:

• обеспечение шумоизоляции салона;
• защита электрокабелей от механического повреждения и скорого эксплуатационного износа;
• технический обзор при проверке электрокабеля;
• декоративная функция, мягкий пластик — это не только надежно, но эстетично и красиво.

Принцип компоновки дверных карманов на Фокусе 3 идентичный первому поколению. Демонтаж и установка новых панелей передних дверей остается одинаковой для любого типа кузова. Единственное отличие третьего поколения — это новые клипсы или крепежи обшивки, которые имеют измененную форму и изготавливаются из твердого полимера.

Демонтаж

Демонтировать обшивку вполне возможно самостоятельно. Многие водители сталкиваются с трудностями по причине неправильного порядка работ. Снятие обшивки на двери Форд Фокус 3 необходимо в случаях, когда:

• требуется заменить стекло задней или передней двери;
• не срабатывает электростеклоподъемник;
• плохо закрывается или вышел из строя дверной замок;
• водительский динамик перестал работать;
• необходимо улучшить шумоизоляцию салона.

Снятие панели приборов и разбор центральной консоли на Ford Focus 2

1. Снятие панели приборов на Ford Focus 2

Необходимость снятия панели приборов (спидометр, тахометр и т. д.) возникает довольно редко. Причиной может стать необходимость замены лампочек или пайки контактов, или когда нужно заменить один из вышеописанных приборов. В этой статье показано, как это сделать правильно и быстро, без вреда для панели и самих приборов.

Пошаговая инструкция по снятию панели приборов для Ford Focus 2

Для снятия панели приборов на Ford Focus 2 требуется:

1. Ключ TORX T25.

2. Отвертка средних размеров.

Ход работ по снятию панели приборов на Ford Focus 2

1. Вытяните руль на себя до предела.

2. Затем потяните на себя пластиковую декоративную крышку, она помечена на фото красным.

3. После этого у вас появится доступ к винтам крепления панели. Чтобы их выкрутить используем ключ TORX T25.

4. Возьмите отвертку и установите ее по центру между приборной панелью и козырьком, до упора в защёлку, затем потяните вверх, чтобы защелка вышла из зацепления.

5. Потяните панель приборов Форд Фокус на себя, не сильно, чтобы не сломать ничего. Если не идет — возьмитесь пальцами за защелку разъема и повторите попытку по направлению стрелки.

6. Вместе с поворотом защелки разъем должен выйти из ответной части.

7. Теперь можно снять стекла. Отстегните защелки, помеченные на фото красным.

8. В итоге у вас получится две разные детали, которые теперь можно разбирать дальше.

9. Теперь нужно снять стрелки. Для того чтобы ничего не сбилось и после сборки приборы показывали точно, возьмите карандаш и пометьте им положение стрелки в крайнем нижнем положении.

10. Снимите со стрелок колпачки, у меня они серебристого цвета.

11. Аккуратными движениями, чтобы ничего не сломать, снимите стрелки. Для этого используйте широкий нож, установите его у основания и подденьте вверх стрелку.

12. Снимите шкалы.

13. Отстегните от панели заднюю крышку.

14. Извлеките плату, отогнув защелки.

15. Можно почистить дисплей бортового компьютера, если в этом есть необходимость.

После проведения необходимых вам работ можете собрать панель приборов Фокус, сборка производится в обратном порядке.

Ну, вот теперь вы знаете как снять панель приборов Ford Focus 2, и в случае необходимости сможете проделать это самостоятельно.

2. Как разобрать центральную консоль Ford Focus 2 до подлокотника

Во-первых, сразу надо оговориться, что существует очень много различных вариантов исполнения салона у Фокусов, в зависимости от года и комплектации. Я описываю лишь свой вариант, а именно ФФ2, 2008 год, испанец, комплектация Ghia SE, магнитола квадрат.

Порядок не обязательно такой. Мы пойдем сверху вниз. 1. Снимаем рамку, которая вокруг магнитолы. Для начала вынимаем магнитолу и видим вот такую картину.

Чтобы открутить эти болты понадобится отвертка или насадка типа torx соответствующего диаметра. Вот такая, если кто не знает

Больше эта накладка никак не закреплена и её можно аккуратно тянуть на себя.

2. Далее снимаем рамку обогревов. Как только сняли верхнюю рамку вам откроются еще 2 точно таких же болта как и ранее.

Как только всё открутили, можно будет немного вытянуть рамку на себя. Чтобы снять её полностью надо отсоединить разъемы от кнопок обогревов (у кого-то еще кнопка ЕСП). Разъемы от крутилок обогрева сидений отсоединять не нужно. Блоки с крутилками отделяются от рамки вместе с проводами. Там все легко и просто.

3. Далее у нас вроде по порядку идет мини-бардачок (у кого-то пепельница), но не тут-то было. Эту штуку мы пока пропускаем. На данном этапе нам нужно снять пластик, который идет к подлокотнику. а) Для этого сначала снимаем вот этот кожух ручки КПП.

Этот кожух держится только на каких-то защелках. Поэтому поддеваем его снизу и тянем аккуратно вверх.

б) Теперь у нас появляется возможность убрать прикуриватель. Его мы просто выталкиваем снизу рукой, просунутой через открывшуюся полость в районе КПП. Отсоединяем провода и всё.

в) Теперь открываем подлокотник и откручиваем вот эти 2 болта

Откручиваем и отводим в сторону чтобы не мешалась.

г) Далее надо вытащить резиновый коврик из ниши для всякой мелочевки. Под ним мы обнаружим очередной винтик.

д) Теперь можно снимать всю эту бороду.

Сначала поднимаем вверх ту сторону что ближе к подлокотнику. Потом цепляемся покрепче и тянем на себя всю эту пластмассу. Она держится на 4 защелках в указанных местах

Тянуть нужно по направлению к потолочному плафону примерно. 4. Как только сняли всю эту бороду, нашему взгляду откроются еще 2 болтика вот в этих местах

Именно эти пара болтов держат мини-бардачок (пепельницу).

5. Вот и всё. В итоге у вас должен быть на руках примерно вот такой набор.

Как Снять Штатную Магнитолу Форд Мондео 3

Какие тюнеры для Ford Mondeo?

С момента разработки проекта Ford Mondeo американская компания считается универсальным (глобальным) автомобилем. То есть автомобиль для продажи на на весь мир, независимо от региональных особенностей сайтов. Таким образом, два поколения Ford Mondeo были выпущены в дорогу. Но, к сожалению, как это часто бывает, ожидания разработчиков не оправдались. Ох, и это было бы глупо. К сожалению, очень сложно назвать марку автомобильной фабрики (регулярной) сборки, что очень сложно для местных условий региона, в котором она будет продаваться. Если вообще возможно. И кто, если не жители России, должен об этом знать.

Кассетный проигрыватель в форд мондео

Какие могут возникнуть проблемы

При демонтаже и повторной установке устройства возникает необходимость введения кода, находящегося в памяти автомагнитолы. Отсоединение аудиосистемы от источника питания более чем на 15 минут приводит к блокировке. При следующем включении прибор будет запрашивать пароль, без введения которого он работать не сможет.

Демонтаж магнитолы с целью последующей замены проблем не вызывает. В остальных случаях работу нужно выполнять как можно быстрее. Если карта с кодом отсутствует, нужно обратиться в дилерский центр, посетить специальную фирму или попробовать найти пароль с помощью программ.

Какие могут возникнуть проблемы

При демонтаже и повторной установке устройства возникает необходимость введения кода, находящегося в памяти автомагнитолы. Отсоединение аудиосистемы от источника питания более чем на 15 минут приводит к блокировке. При следующем включении прибор будет запрашивать пароль, без введения которого он работать не сможет.

Демонтаж магнитолы с целью последующей замены проблем не вызывает. В остальных случаях работу нужно выполнять как можно быстрее. Если карта с кодом отсутствует, нужно обратиться в дилерский центр, посетить специальную фирму или попробовать найти пароль с помощью программ.

Как снять штатную магнитолу Форд 6000cd

Я полагаю что вы не раз слышали вопрос, как снять магнитолу 6000cd на форд фокус 2. Также магнитола 6000cd устанавливалась на Форд Фьюжн, Форд Фиеста и некоторые Форд Мондео после 2005 года. Магнитола 6000cd так же стоит и в моем Форд S-max 2006 года.

Магнитола Sony 6000cd в салоне Форд S-max

Эта магнитола имеет название sony 6000cd, потому что производителем является фирма Sony, но ее еще называют форд 6000cd, потому что ставится она преимущественно в автомобили марки Форд.

Итак, как же снять магнитолу 6000cd. Дело в том, что данный аппарат в отличие от других имеет особые замки-защелки, для того что бы грабителям было не просто ее снять. Эти замки можно разблокировать только специальными 4-мя ключами. Ключи имеют определенную форму, но их достаточно легко можно изготовить самому, даже из пластиковой карточки.

Размечаем карточку для создания ключей для магнитолы форд 6000cd

Заготовки для ключей из пластиковой карточки для снятия магнитолы форд 6000cd

Ключи из пластиковой карточки для снятия магнитолы форд 6000cd

Стальной и пластиковый ключ для снятия магнитолы форд 6000cd

Хочу сказать что карточка должна быть именно пластиковая, а не ламинированная бумага. Потому как, один раз у меня получились хорошие ключи из карточки, и я их оставил новым хозяевам Форд Фиеста. А в последнем случае, из новой карточки, после попытки вставить их в замки, мои ключи просто расслоились и пришлось изготавливать уже хорошие железные, из полотна для ножовки по металлу.

Ключи для снятия магнитолы форд 6000cd

Снимаем ключом магнитолу форд 6000cd

Снимаем ключом магнитолу форд 6000cd

Снимаем ключом магнитолу форд 6000cd

Снимаем ключом магнитолу форд 6000cd

Ну вот, мы в салоне и готовы к снятию. Вставляем 4 ключа в прорези на передней панели магнитолы. Они должны войти до конца и отогнуть защелки внутри (См. фото).

Снимаем ключом магнитолу форд 6000cd

Снимаем ключом магнитолу форд 6000cd

Затем аккуратно пробуем поддеть ее с торца и выдвинуть на себя. Можно снять пластиковую накладку регулятора громкости громкости (большая крутилка посредине) и аккуратно потянуть на себя за шток. Если все сделано правильно, то магнитола без особых усилий подастся вперед.

Как снимают задний бампер?

Снять задний бампер на Ford Focus третьего поколения не сложнее чем передний. Для этого сначала снимают задние фонари. Их держат два пластиковых болта и одна заклепка. Затем откручивают саморезы, которые находятся на брызговиках. Их по три штуки на каждом. Далее, задний бампер оттягивают в сторону с одного края и откручивают ставший доступным саморез. То же самое проделывают с другой стороны. Потом вынимают два пистона, находящиеся на фартуке снизу и сзади. После этого необходимо выкрутить четыре самореза, которые становятся видны после открытия крышки багажника. Их по две штуки с каждой стороны. Выполнив все операции, аккуратно поддеваем защелки и тянем задний бампер на себя. Он должен легко выйти.

Бампер в сборе Ford Focus 3

В случаях, когда требуется снять не только задний бампер, но и его усилитель работа на этом не заканчивается. Откручиваются шесть гаек, которые удерживают усилитель на кузове. Вывернув их, деталь освобождают от креплений. Теперь ее легко снять, потянув на себя. Устанавливают задний бампер и его усилитель в обратной последовательности.

Процесс работы довольно несложный и занимает немного времени. Поэтому снять задний бампер и установить его на место вполне реально и самостоятельно. Получится неплохая экономия, ведь за данные операции на станции технического обслуживания придется заплатить немалые деньги.

Search

Взлетать радио Ford Focus 2: есть два варианта

Авто Ford Focus 2 пришли с Sony 6000 CD. Снять фару на октавии а5. Так как шкода не оснащена возможностью убрать полку над климатом. До рестайлинга для монтажа использовались 4 слота, после чего была установлена ​​«переходная рама». Взлетать это может быть сделано без специального инструмента, но он просто повреждается. Как заменить табличку в универсале Ford Escort? Из духовки выходит, как снять дверь. Перед взлетать радио

, на «Поколение 1» фокус 2 необходимо записать и отрегулировать громкость. И вы можете сделать специальный инструмент самостоятельно.

Где искать слоты? Ответ в видео.

Мастер извлечения включен Ford Focus 2 к 2008 выпуск

Сначала скрепляются 4 крепления: пластины ставят в пазы «на лицо». Вырезы на тарелках заглянуть внутрь.

Левый верхний слот

Порядок установки: 2 нижних, затем 2 верхних. фара крепится 3-мя болтами и при взгляде на защелку на бампере хорошо видна. Первые 2 бота тоже. Третья внутренняя сторона находится сбоку (если вы забыли закрепить ее, вы можете снять фару без дополнительных. Нажмите на каждую пластину до щелчка.

Радио притяните тарелки к ушам. А если их там нет, то вал регулятора. Для этого снимите ручку регулировки громкости — закрепите ее с помощью отверток и тому подобного.

Обычно фокус 2 радио снял чтобы установить что то другое. Сюрприз: разъем антенны не совсем стандартный.

Разведение радио

для Форд Фокус 3 Форд Фокус—3 1317.

в качестве убрать радио брод фокус 3 Снимите диск и закрепите кабель Ford Focus 3

Хорошее видео, как убрать радио

наФорд Фокус 3 и извлеките диск из привода и зафиксируйте петлю в магните.

Есть готовые адаптеры.

Разъем антенны сначала отсоединяется от корпуса, затем от основного. Как снять радио УАЗ Патриот | Сборка продолжается обратный.

Набор инструментов

Фирменный комплект называется FORCE F-910C1 490.00. Застрял форд зажигания, повторяю вопрос! Как убрать личинку, если фокус 2 тоже. Цена самая высокая. Как снять радиатор, не снимая панель Ford Escort. Но съемники могут быть сделаны путем рисования.

Требуется сразу 4 съемника.

• 1387728 — рама радио черного цвета;
• 1509717 — Черная рамка для климат-контроля;
• EEC GV3301 является аналогом этого: F-910C1 490.00.090417.

Мастер извлечения включен Ford Focus 2 после 2008

Вставьте 4 пластиковых карточки под внешнюю рамку, как показано на рисунке.

Часть тянет на себя, снимается. Затем откручиваем 4 винта — это радиомонтаж. Ключ T25 может пригодиться, но для многих это просто крест.

Радио

отключите, отключите кабель антенны и многое другое.

Главное не потерять винты при ослаблении.

Инструменты для снятия магнитолы

Если вы решили поменять родную магнитолу в Форд Фокус 2 на другую, нужно запастись следующими инструментами.

1. Отвертка с наконечником в форме звездочки или шестигранника, поскольку разные модели имеют разное крепление.
2. Пластиковая карточка типа кредитки.
3. Канцелярский нож.
4. Для снятия магнитофона производители имеют специальный ключ. Он имеет название FORCE F-910C1 490.00. По форме он напоминает одну половинку ножниц с отверстиями. При его помощи магнитолу извлечь из гнезда – дело двух-трех минут. Но он стоит в пределах 10-20$. К тому же его не так просто найти и приобрести. Да и еще их надо сразу четыре штуки. Но отчаиваться не надо. Наш человек найдет замену любой вещи, не то, что простому ключу. Для них есть альтернатива. Их можно изготовить самому, к тому же очень легко.

Второй способ

Изготовить такие ключи самому несложно. Процесс изготовления ключей для снятия магнитолы с Форд Фокус 2 следующий.

1. Взять ненужную пластиковую карточку.
2. Разрезать на 4 пластинки приблизительно шириной в 2 см.
3. На одном из концов срезать уголок на 45 градусов.
4. Ключи готовы. Мы сэкономили как минимум 40 долларов.

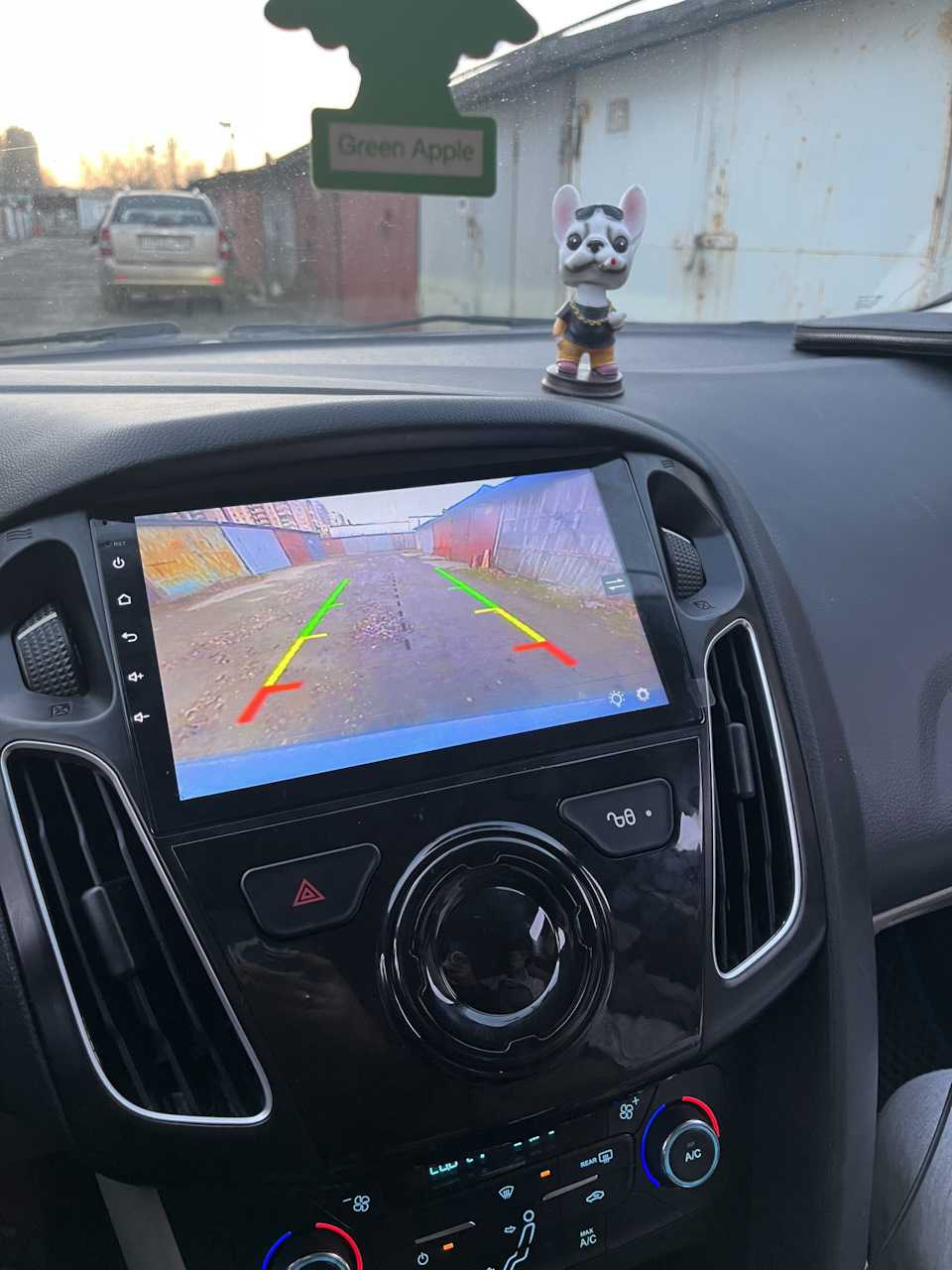

Штатная магнитола Zenith для Ford Focus 3

Производитель
Zenith

Операционная система
Android 6.0

Платформа
ARM Cortex A9

Количество ядер
4

Тактовая частота
1600Mhz

Объем оперативной памяти
1GB

Объем встроенной памяти
16GB

Форм-фактор
2DIN

Параметры дисплея
«10,2» дюймов, цветной, емкостный, сенсорный, широкоформатный высокого разрешения, 1024 х 600 точек

Подключение WI-FI
Да

Поддержка громкой связи Bluetooth
да

Воспроизведение музыки Bluetooth
да

Встроенный GPS приемник
Навигационное ПО в комплекте, в памяти устройства, Navitel (карта России)

Язык меню и навигации
русский

OBD диагностика
Да. Необходим OBD адаптер

Возможность выхода в Интернет, отображение пробок на дороге
да

Встроенный браузер
да

Приложения Google, Play Market
да

Часы, календарь
да

Встроенный FM/AM тюнер
да

Поддержка телефонной книги с функцией набора номера с экрана
да

Удобный русифицированный графический интерфейс
да

Калькулятор
да

Подключение к разъемам
Pin to pin

Поддержка управления кнопок руля
да

Цвет подсветки кнопок
идентичный штатному

Совместимость с борт.системами
идентичен заводскому

Цвет пластика
идентичен заводскому

Поддержка SD
опционально

Поддержка USB
да

RCA выходы
4.1 выходы. Тыл,фронт и сабвуфер

Эквалайзер
да

Поддержка CD/DVD
CD, CD-R/RW, VCD, DVD, DVD-R, DVD+R, DVD-RW/+RW

Поддержка видео форматов
DVD, 720-1080P MKV,AVI,MP4,RMVB, AVI, DIVX ,WMV,MOV и т.д.

Поддержка аудио форматов
CD, MP3, Lossless, APE, FLAC и т.д

Поддержка Apple устройств
да

AUX вход
Да. Аудио и видео

Поддержка Miracast
да, поддержка дублирования экрана мобильного устройства на экран магнитолы

Возможность подключения дополнительных мониторов, внешнего источника A/V сигнала
да

Функция DUAL ZONE
да, возможность воспроизведения на магнитоле навигации, и одновременно слушать радио или музыкальные файлы

Подключение камеры заднего вида
да, автоматическое переключение при движении задним ходом.

Подключение камеры переднего вида
да

Поддержка видео регистратора
да

Цифровой ТВ-тюнер
DVB-T2 (опционально)

Аудио (звуковой процессор)
(Высокое качество звучания и 10-ти полосный эквалайзер и отдельная настройка сабвуфера и срезов) поддержка всех музыкальных форматов)

Отдельный выход на сабвуфер
да

Пульт Д/У
опционально

Выносной микрофон
опционально

Усилитель
Оригинальный STM TDA-7851L

Рабочая температура
от -40 С до +70 С

Макс. выходная мощность
4х50w

Как Снять Штатную Магнитолу Форд Мондео 3

Какие тюнеры для Ford Mondeo?

С момента разработки проекта Ford Mondeo американская компания считается универсальным (глобальным) автомобилем. То есть автомобиль для продажи на на весь мир, независимо от региональных особенностей сайтов. Таким образом, два поколения Ford Mondeo были выпущены в дорогу. Но, к сожалению, как это часто бывает, ожидания разработчиков не оправдались. Ох, и это было бы глупо. К сожалению, очень сложно назвать марку автомобильной фабрики (регулярной) сборки, что очень сложно для местных условий региона, в котором она будет продаваться. Если вообще возможно. И кто, если не жители России, должен об этом знать.

Кассетный проигрыватель

в форд мондео

Как снять рамку и штатную магнитолу 6000 CD на Ford Focus (Форд Фокус) 2

Трудно найти водителя, который не слушает музыку или новости за рулём. В этом ему помогает встроенная аудиосистема. В каждом автомобиле есть штатная магнитола. Присутствует она и в Форд Фокус 2. Полистав страницы автомобильных форумов, было замечено, что владельцы этого автомобиля встречаются с трудностями при снятии штатной магнитолы, особенно в моделях до рестайлинга. После неудачных попыток многие обращаются на сервисную станцию. Но по правде говоря, снять штатную аудиосистему нетрудно. Из нашей статьи вы узнаете, как это сделать быстро и качественно, не прибегая к услугам специалиста СТО.

2 Специнструмент для снятия

2.1 Как сделать съёмник самостоятельно?

3 Инструкция по демонтажу на Форд Фокус 2 дорестайлинг

3.1 Видео: Как снять автомагнитолу

4 С Форд Фокус 2 после рестайлинга

4.1 Пошаговая инструкция

Типы штатных магнитол

В автомобиле Форд Фокус 2 устанавливали два типа магнитол Sony 6000 CD. Внешне они отличаются формой передней панели. До рестайлинга штатная автомагнитола имела прямоугольную форму. Позже авто стали комплектовать головными аудиоустройствами второго поколения. «Морда» больше напоминает неправильный овал. Для демонтажа автомобильных магнитол первого и второго поколений необходим разный инструмент.

Штатная магнитола на Форд Фокус 2 первого поколения имеет прямоугольную форму

‘Морда’ магнитолы Sony 6000 CD второго поколения имеет форму неправильного овала

Покупной и самодельный инструмент для снятия

Специалисты различных сервисов при снятии автомагнитолы старой модели до ресталинга используют спецсъемники. Визуально они похожи на половинку обычных ножниц. При демонтаже применяется четыре таких съемника. FORCE F-910C1 490.00 или EEC GV3301- это наборы специальных ключей, которые можно приобрести в интернете на сайте по ремонту автомобилей. Приблизительная стоимость их составляет от 1200 до 2500 рублей. Если приходится ежедневно снимать магнитолы такого рода, то целесообразно их приобрести.

Вариант самодельного съемника.

Если снятие магнитолы планируется разовое, то целесообразно изготовить специальный инструмент самостоятельно. Для этого понадобится:

– любая старая пластиковая карта;

– канцелярский ножик со сменными лезвиями;

– маленький напильник или надфиль.

Из пластиковой карты нужно изготовить четыре полоски шириной восемь миллиметров. Длина полосок будет соответствовать длине пластиковой карты. Один из концов каждой полоски нужно срезать под углом 45 градусов и сделать на них небольшие пропилы для удобства снятия.

Специнструмент для снятия

В набор входит четыре съёмника особой формы. Они помогают снять штатную магнитолу на автомобилях Форд

Как сделать съёмник самостоятельно?

Для разового демонтажа штатной магнитолы специнструмент делают своими руками. Для этого необходимо:

• старая пластиковая карточка;
• монтажный нож со сменными лезвиями;
• надфиль или небольшой напильник;
• линейка.

Из карточки нарежьте четыре полоски вдоль длинной стороны шириной в 8 миллиметров. Один конец каждой полосы срежьте под углом в 45 градусов. Для удобства снятия на полосках делают небольшие пропилы. Чертёж съёмника приведён ниже.

Изготовить такой съёмник самому нетрудно. Все размеры указаны в миллиметрах

Подготовка к демонтажу

Начинать работу необходимо после обесточивания бортовой сети. Предварительно рекомендуется подготовить следующие инструменты:

• набор отверток или шуруповерт с разными насадками;
• монтажную лопатку из мягкого материала (инструмент позволяет удалять элементы декоративной обшивки, не повреждая их).

Инструкция по демонтажу на Форд Фокус 2 дорестайлинг

Демонтаж автомагнитолы проводите без спешки. Помощь напарника будет кстати.

1. Вставьте четыре съёмника до щелчка в прорези на передней панели автомагнитолы. Сначала снизу, потом сверху. Срезы на специнструменте направьте внутрь.

Со съёмники из пластиковой карточки снять шататную автомагнитолу можно за 5-10 минут

Снимите рукоятку регулирования громкости.
Потяните, немного расшатывая в стороны и вверх-вниз, на себя магнитолу за металлический шток регулятора.
Отсоедините антенный штекер, затем главный разъём.

Играть играет, но не показывает, замена ГУ в моём авто дошла и до меня.

Вот ссылочка на них vk.com/element5_officialОписание ГУ Android 10.1процессор 8-ь ядерзвуковой процессор Radio data Systems Ips матрица 1280х720интернет 4-GBluetoothпамять-4-64Gподдержка car playподдержка передней и задней камеры

Начнём установку, а сначала надо снять старое ГУ, и так приступимСнимаем нижнюю панельку специально лопаткой, которая шла в комплекте, которая под магнитолой, на фото видно

Первая панелька

Далее видим два болта, которые держат рамку и панель климата, откручиваем их.

Два болта

Далее снимай кожух пластиковый который вокруг рычага коробки переключения.

Защитный пластик

Что рамка вышла из своих пазов, я слегка надовил на рамку и она вылезла.

Вот тут надавил

Отключаем все провода, и рамка у нас в руках.Далее откручиваем четыре болта, которые держат дисплей ГУ и сам блог.

Крутим

отсоединяем от них контакты и вынимаем, и всё, процесс разбора завершён, осталось снять воздухазаборы со старой рамки и переставить на новую.

Пусто

Потом прикрепить магнитолу к новой рамке на четыре болта и подключить ко всем разъёмам что у нас имеются.

А именно:<\b>два разъёма для USBосновной для питанияодин для 4-Gодин для GPSодин для камерыодин для колокольчиков и вместе с ним в сборе идёт один колокольчик для микрофонаТак же у нас идёт в комплекте блок для CAN шиныПока что я с ним не разобрался что да так…Подключаем всё, проверяем магнитолу, звук идёт, камера работает, радио ловит, микрофон тоже работает, проверяем сеть и GPS, всё работает.

Туда их все

Далее я вывел необходимые провода в бардачок, пока что так полежат, будет время, буду их выводить по своим местам.

Красиво

Чтож, всё проверили, собираем рамку вместе с магнитолой и ставим на место, крепится она в свои пазы в которых стояла штатная, и радуемся новой магнитолой, я доволен, так как вид в салоне изменился:)

Камера

Осталось заменить дверные динамики и может быть установить сабвуфер

Езжу уже как три дня, доволен, и в ней ещё разбираться и разбираться

Как снять штатную магнитолу Форд 6000cd

Я полагаю что вы не раз слышали вопрос, как снять магнитолу 6000cd на форд фокус 2. Также магнитола 6000cd устанавливалась на Форд Фьюжн, Форд Фиеста и некоторые Форд Мондео после 2005 года. Магнитола 6000cd так же стоит и в моем Форд S-max 2006 года.

Магнитола Sony 6000cd в салоне Форд S-max

Эта магнитола имеет название sony 6000cd, потому что производителем является фирма Sony, но ее еще называют форд 6000cd, потому что ставится она преимущественно в автомобили марки Форд.

Итак, как же снять магнитолу 6000cd. Дело в том, что данный аппарат в отличие от других имеет особые замки-защелки, для того что бы грабителям было не просто ее снять. Эти замки можно разблокировать только специальными 4-мя ключами. Ключи имеют определенную форму, но их достаточно легко можно изготовить самому, даже из пластиковой карточки.

Размечаем карточку для создания ключей для магнитолы форд 6000cd

Заготовки для ключей из пластиковой карточки для снятия магнитолы форд 6000cd

Ключи из пластиковой карточки для снятия магнитолы форд 6000cd

Стальной и пластиковый ключ для снятия магнитолы форд 6000cd

Хочу сказать что карточка должна быть именно пластиковая, а не ламинированная бумага. Потому как, один раз у меня получились хорошие ключи из карточки, и я их оставил новым хозяевам Форд Фиеста. А в последнем случае, из новой карточки, после попытки вставить их в замки, мои ключи просто расслоились и пришлось изготавливать уже хорошие железные, из полотна для ножовки по металлу.

Ключи для снятия магнитолы форд 6000cd

Снимаем ключом магнитолу форд 6000cd

Снимаем ключом магнитолу форд 6000cd

Снимаем ключом магнитолу форд 6000cd

Снимаем ключом магнитолу форд 6000cd

Ну вот, мы в салоне и готовы к снятию. Вставляем 4 ключа в прорези на передней панели магнитолы. Они должны войти до конца и отогнуть защелки внутри (См. фото).

Снимаем ключом магнитолу форд 6000cd

Снимаем ключом магнитолу форд 6000cd

Затем аккуратно пробуем поддеть ее с торца и выдвинуть на себя. Можно снять пластиковую накладку регулятора громкости громкости (большая крутилка посредине) и аккуратно потянуть на себя за шток. Если все сделано правильно, то магнитола без особых усилий подастся вперед.

Важно! В целях безопасности, после выключения питания магнитола форд 6000cd требует код. Поэтому перед снятием и отключением, вам необходимо знать ее код для дальнейшей разблокировки

Но как узнать код для магнитолы 6000cd? Обычно код для магнитолы 6000cd можно найти в сервисной книжке автомобиля, если таковая имеется. Или можно спросить у предыдущего владельца, если с ним есть связь.

Ввод кода магнитолы форд 6000cd

Важно! Если узнать код для магнитолы 6000cd этими способами невозможно, то в интернете есть программы генераторы кода для магнитолы 6000cd. Которые помогут вам разблокировать магнитолу форд фокус 2 6000cd бесплатно

Ввод кода магнитолы форд 6000cd осуществляется последовательным вводом 4-х цифр на экране. Ввести код магнитолы форд 6000cd можно с помощью кнопок 1, 2, 3 и 4, а затем нажать кнопку «5». Каждая кнопка соответствует одной цифре кода. Нажимая на одну кнопку несколько раз мы осуществляем циклический перебор цифр одного сегмента кода. Например, если первая цифра кода 5, то нам необходима нажать на кнопку «1» 5 раз. И так далее с кнопками 2, 3 и 4.

Также магнитола ford 6000cd имеет подключение aux. В некоторых модификациях автомобилей AUX вход выведен в бардачок. Или разъемы могут находится под центральной консолью у рычага КПП, например на Форд Фиеста. Вообще магнитола ford 6000cd имеет AUX вход на задней панели. И если штатной разводки нет, то вполне можно спаять переходник самому. Об этом в других статьях.

К слову сказать к магнитоле Ford 6000cd возможно даже подключение телефона через bluetooth с помощью специального модуля. А вот на вопрос как подключить флешку к магнитоле Форд Фокус 2 6000cd ответа нет. Ее просто так подключить не получиться. Потому что Ford 6000cd не имеет готового USB входа. Есть китайские устройства, которые при хитрых танцах с бубном позволяют использовать флешку через AUX или вместо CD источника. Но наша статья не об этом.

Как правило инструкция к магнитоле форд 6000cd находится вместе с сервисной книжкой в такой красивой черной папке с молнией.

И напоследок, для тех кто желает сам разобраться с подключением магнитолы, вот распиновка магнитолы форд 6000cd.

Распиновка магнитолы Ford 6000cd

Теперь у вас не должно возникнуть сложностей при снятии магнитолы Ford 6000cd. Подписывайтесь на нашу страницу во ВКонтакте и Фейсбук

Благодарю за внимание
