Брызговики на киа рио: установка увеличенных брызговиков

Снятие и установка брызговиков и защиты картера двигателя автомобиля KIA Rio

Брызговики двигателя автомобиля KIA Rio, расположенные в моторном отсеке снизу впереди в центре, а также по бокам, предохраняют подкапотное пространство от загрязнения и не являются силовой защитой картера двигателя. Эту функцию выполняет защита картера.

В штатную комплектацию защита картера не входит, ее можно дополнительно заказать у официального дилера.

Так как защита может иметь разные варианты исполнения и, следовательно, разные способы крепления, приемы ее снятия в каждом случае необходимо определять индивидуально.

Снимают брызговики и защиту картера двигателя при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания.

Для снятия и установки защиты картера и брызговиков двигателя автомобиля KIA Rio Вам потребуются:

— торцовые головки «на 10», «на 13», «на 17».

ПРИМЕЧАНИЕ:

Работы по снятию брызговиков и защиты картера двигателя удобнее выполнять на подъемнике.

Для снятия защиты картера двигателя автомобиля KIA Rio выполните следующее:

1. Выверните болты Б (см. Примечание далее) крепления защиты картера двигателя к поперечине передней подвески.

2. Выверните болты А крепления защиты картера двигателя к нижней поперечине рамки радиатора и снимите защиту картера двигателя.

ПРИМЕЧАНИЕ:

Так расположены болты А крепления защиты картера двигателя к нижней поперечине рамки радиатора и болты Б крепления защиты картера двигателя к поперечине передней подвески.

3. Установите защиту картера двигателя в порядке, обратном снятию.

Для снятия переднего брызговика двигателя автомобиля KIA Rioвыполните следующее:

1.Снимите защиту картера, если защита была установлена.

2. Выверните пять болтов крепления переднего брызговика двигателя к рамке радиатора…

3. …и снимите передний брызговик.

4. Установите передний брызговик в порядке, обратном снятию.

Для снятия правого бокового брызговика двигателя автомобиля KIA Rio выполните следующее:

1. Снимите защиту картера, если защита была установлена.

2. Снимите передний брызговик двигателя.

3. Выверните четыре болта крепления правого бокового брызговика двигателя к лонжерону кузова и к нижней поперечине рамки радиатора…

4. …и снимите брызговик.

5. Установите правый боковой брызговик и все детали в порядке, обратном снятию.

Для снятия левого бокового брызговика двигателя автомобиля KIA Rio выполните следующее:

1. Снимите защиту картера, если защита была установлена.

2. Снимите передний брызговик двигателя.

3. Снимите правый боковой брызговик двигателя.

4. Выверните три болта крепления левого бокового брызговика двигателя к лонжерону кузова и нижней поперечине рамки радиатора…

5. …и снимите брызговик.

6. Установите левый боковой брызговик и все детали в порядке, обратном снятию.

Как снять подкрылки Киа Рио?

Для снятия заводских подкрылков Киа Рио потребуется только отвертки – шлицевая (плоская) и крестоообразная, а также ключ на 10.

Алгоритм выполнения работы:

снять брызговик. Для этого вывернуть болт крепления

Снять фиксатор пистона и извлечь сам пистон;
крестообразной отверткой вывернуть болт, удерживающий деталь;
осторожно поддеть и снять два пистона;
найти шпильки крепления подкрылка и снять фиксирующие их гайки;
найти два пистона, удерживаемые фиксаторами. Вывернуть фиксаторы;
достать пистоны из пазов;
тем же способом вынуть пистоны, прикрепляющие подкрылок к переднему бамперу;
теперь можно снимать деталь.

Как установить подкрылки на Киа Рио?

При приобретении автомобиля без изначально установленных заводских подкрылков может возникнуть необходимость провести рестайлинг и поставить детали.

Что потребуется автовладельцу для установки:

• сами подкрылки, приобретать лучше новую деталь от производителя, на ней можно найти выдавленную надпись Kia Rio и указание на то, правый он или левый. Детали с разбора или реплики лучше не покупать. Несмотря на их сравнительную дешевизну, возможно их придется дорабатывать вручную до соответствия параметрам крыла;
• набор саморезов для установки;
• виброизоляция (можно приобрести «Голд» или другой материал с аналогичными характеристиками);
• нож, он потребуется для нарезки виброизолирующего материала;
• набор отверток;
• ключ на 10;
• шуруповерт.

На передних крыльях локеры можно устанавливать прямо поверх уже имеющихся заводских щитков. Сзади щитки лучше снять. Прямо перед началом монтажа необходимо будет обработать крылья антикоррозийной мастикой и тщательно вымыть технические арки.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

Далее необходимо следовать инструкции по установке деталей. Все устанавливаемые при фиксации локеров саморезы можно дополнительно укреплять шайбами.

Алгоритм проведения работы:

1. Снять брызговики с задних колесных арок. Эта работа производится поэтапно, сначала снимаются два штатно установленных самореза, потом достается пистон. Деталь хрупкая, она может сломаться при извлечении. Поэтому если в комплекте подкрылков запасного пистона нет, лучше изначально приобрести их с запасом.
2. Подкрылки, при необходимости покрываются виброизолирующим материалом. Если он термопластичен, его достаточно разогреть, а затем прокатать валиком.
3. Со штатного полукрылка снимается верхний саморез, сам полукрылок при этом снимать необходимости пока не будет.
4. Из него также вынимается гайка и пистон.
5. Выворачивается болт, удерживающий трубку тормозной системы.
6. Производится установка нового элемента. Выбирается деталь, соответствующая арке. Проверить это можно по имеющимся на ней указаниям-литерам: «L» — левая, водительская сторона и «R» — правая, пассажирская сторона.
7. Подкрылок ставится в колесную арку, при этом он заправляется за кромку самого крыла.
8. Производится совмещение всех крепежных отверстий в детали и колесной нише.
9. На кронштейне тормозной трубки производится крепление установленного там болта.
10. Крепится штатный пистон и шайба, имеющаяся в комплекте.
11. На подкрылок заводится брызговик, он фиксируется при помощи штатных саморезов.
12. Брызговик в нижней точке фиксируется пистоном.
13. На передних подкрылках снимаются все заводские саморезы.
14. Снимается крепление тормозной трубки.
15. Вынимаются все пистоны, удерживающие передние локеры.
16. Крепятся они по тому же алгоритму, что и задние.

Самостоятельная установка подкрылок занимает около 2-х часов времени. Работа проводится в гараже. Помощники при этом не требуются. Существенная экономия средств и улучшение качества езды могут убедить водителя сделать монтаж самостоятельно.

Но если у вас нет времени или возможности, вы всегда можете обратиться в сервис.

Замена передних брызговиков

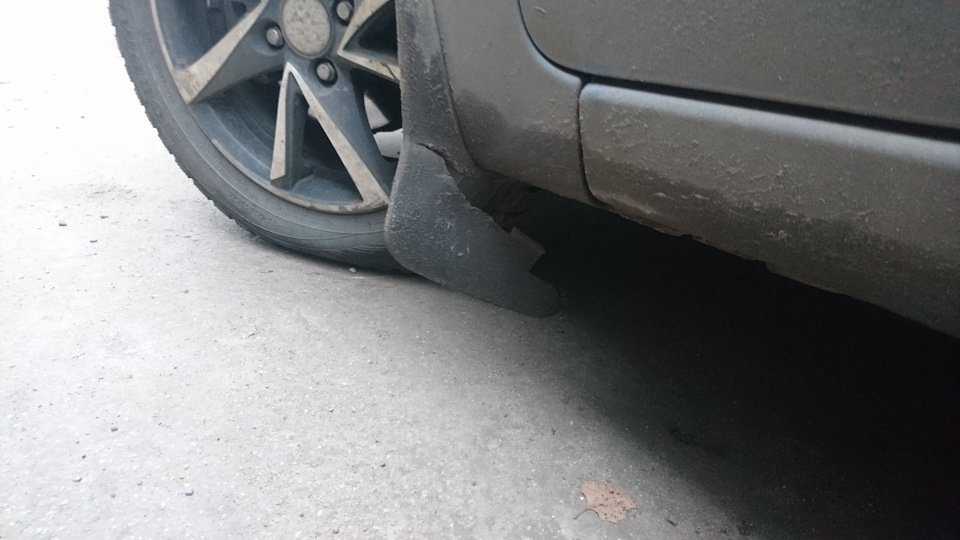

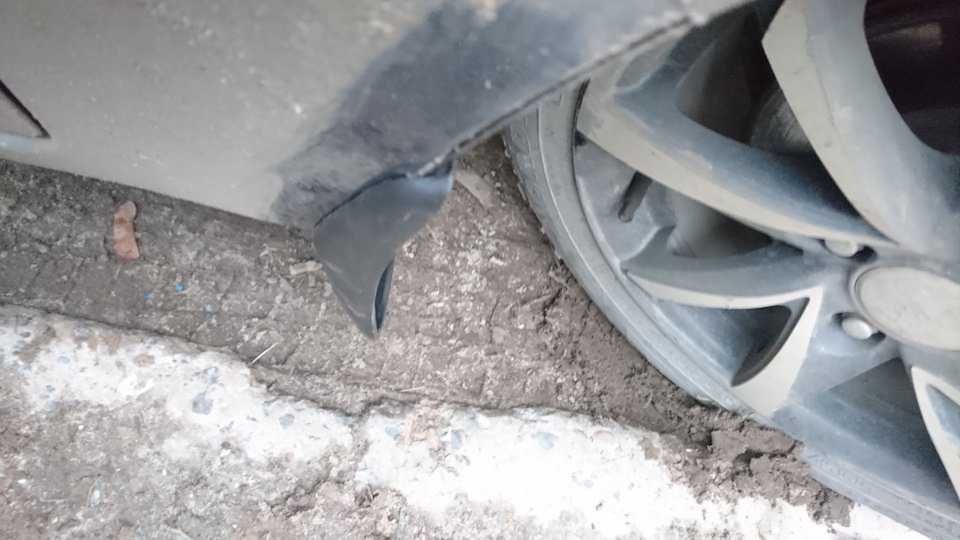

Парковка при работе задним ходом (а места солидные), рваное левое переднее крыло.

Что вы можете сделать, вы должны изменить.
Прочитал слухи о Драйве, сравнил цены и решил купить брызговики НорПласт.
Они длиннее оригиналов, поэтому практичнее, материал мягче — меньше шансов сломаться, хотя длины в этом случае нет под рукой, ну и цена: за пару НорПласт, вроде

за оригинал. И забегаю вперед: эти брызговики, на мой взгляд, не испортили внешний вид машины.
Заказывал на Exist.ru, товар под заказ:
НПЛ-БР-43-50Ф, цена около 700 руб / пара.

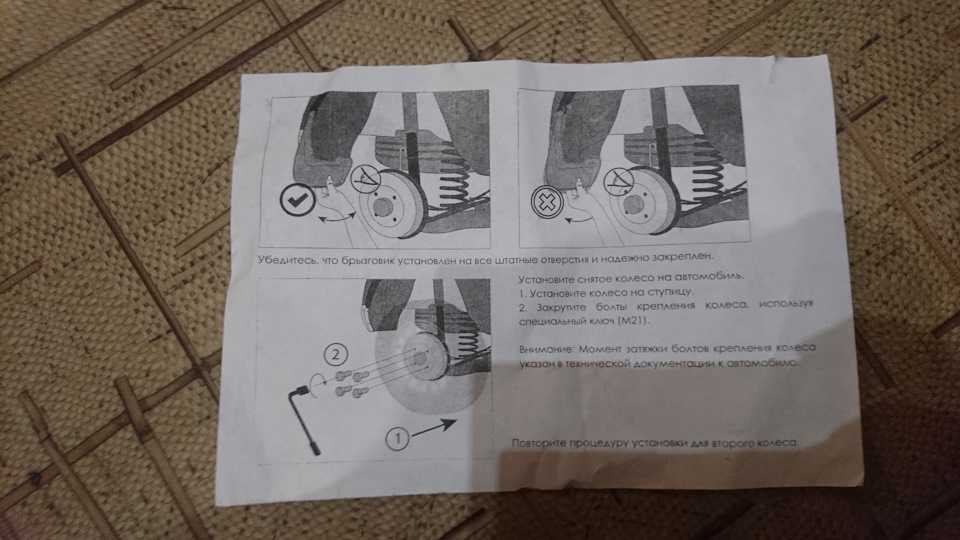

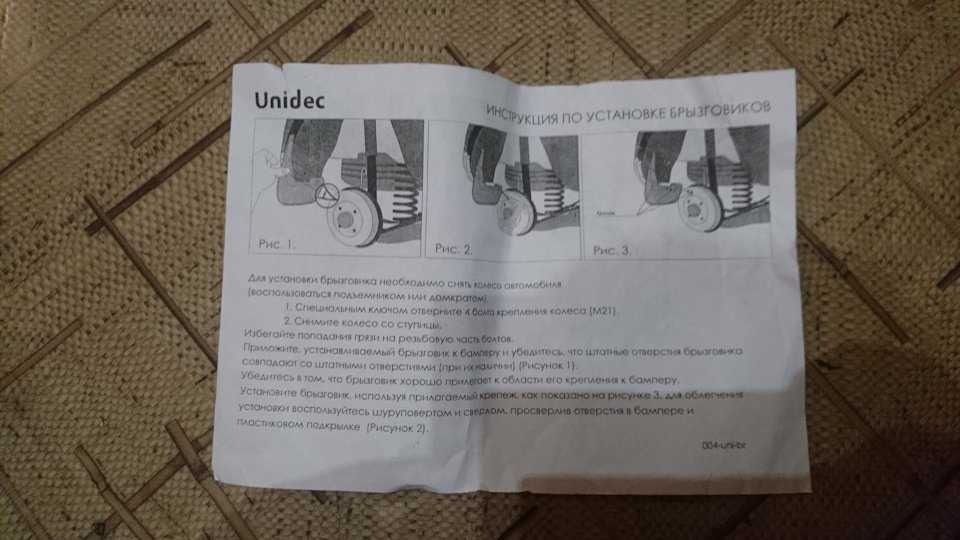

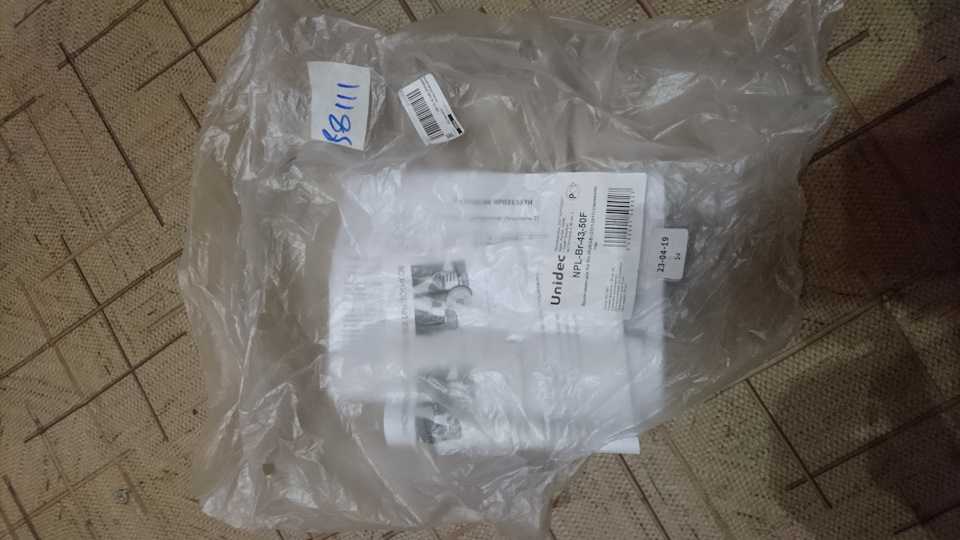

Пришли в простеньком полиэтиленовом пакете, с набором шурупов и инструкцией от ИКЕА))

Статья по теме: Куда заливать антифриз в Киа Рио 2012 года

Хотя здесь хватило бы этой инструкции :
1. Снимите старые крылья.
2. Установить новые крылья.
Я легко смог удалить сломанные и противостоящие брызговики, поворачивая руль вперед-назад.
Если кому нужно, то с подробной инструкцией по снятию брызговиков на KIA Rio 3
можно найти ЗДЕСЬ
Сравнив разобранные крылья, я понял, что сломанное мною крыло уже не оригинальное.

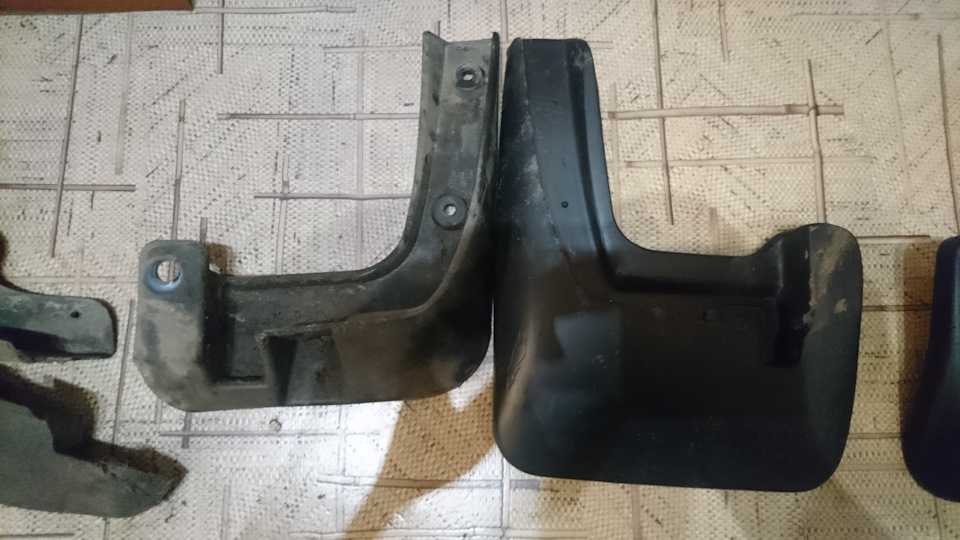

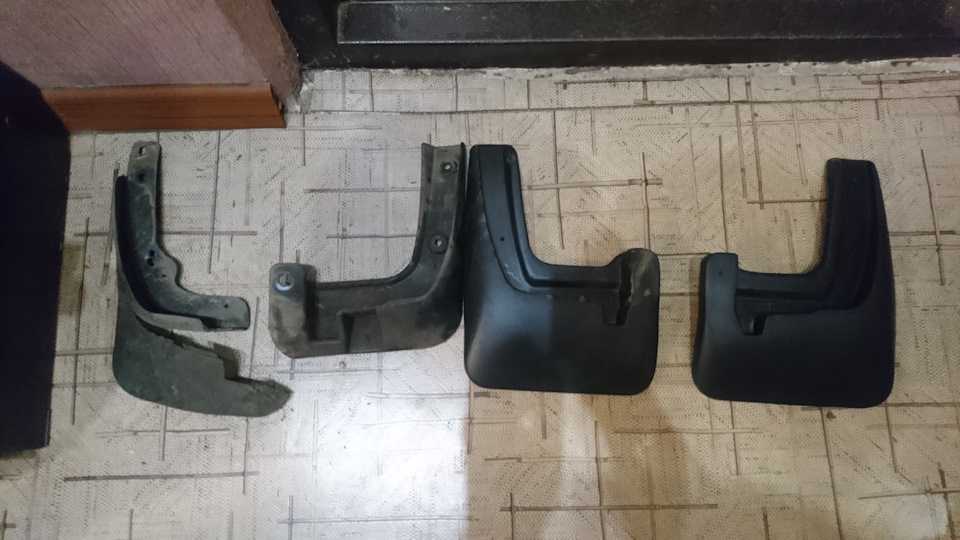

На фото отличия сломанных (не оригинальных) крыльев от соседних (оригинальных.

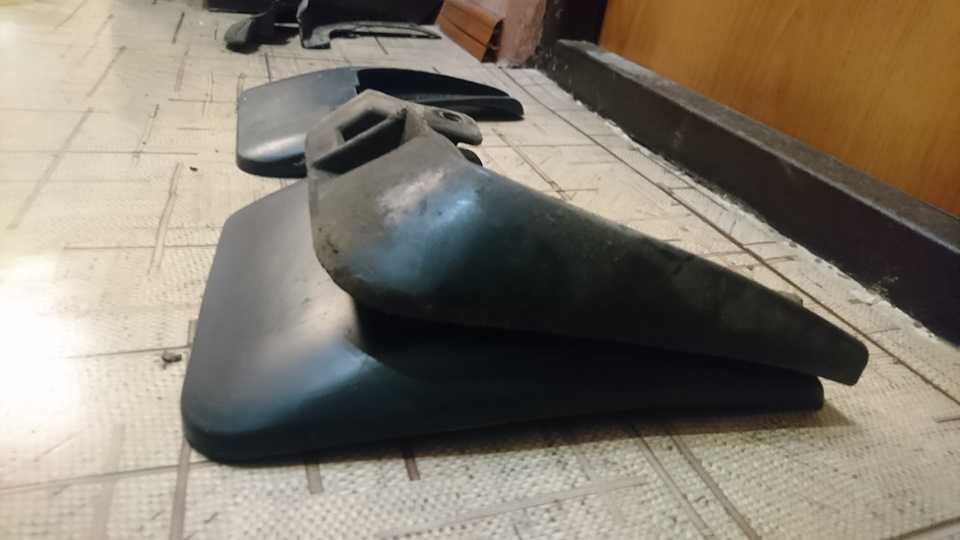

Пара сравнений оригинального крыла и NorPlast:

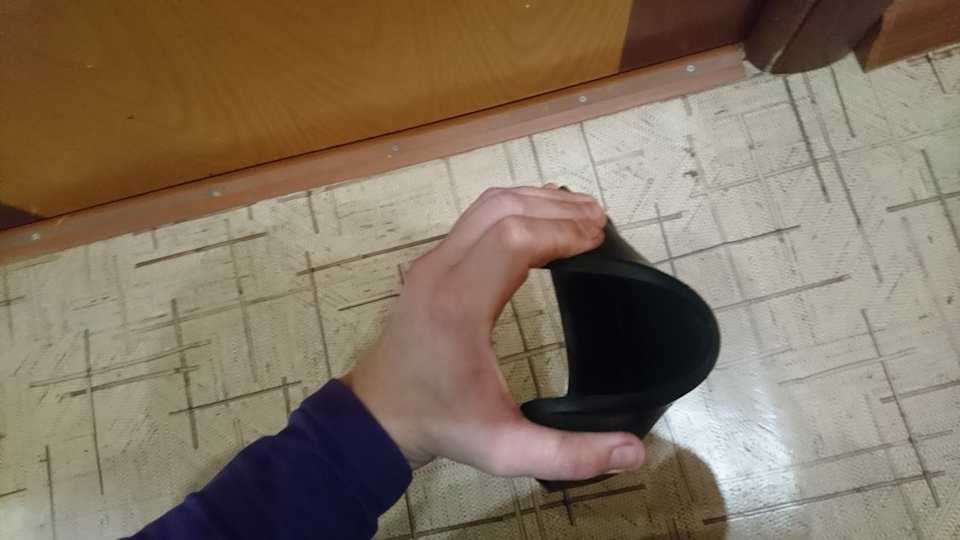

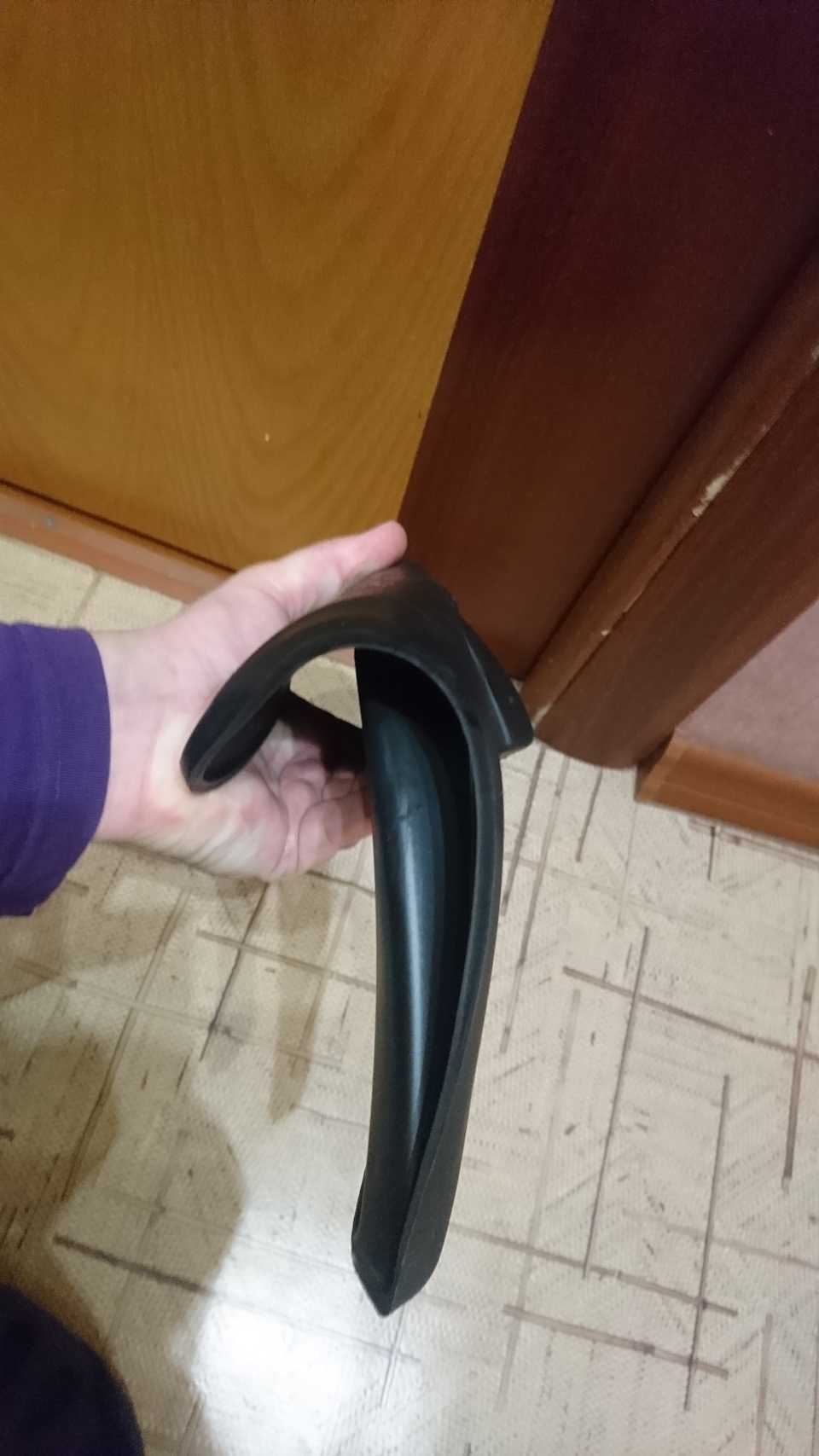

Крылья NorPlast выглядят так, будто сделаны из какого-то пластиково-резинового компаунда, хорошо складываются:

Что, конечно, приятно.

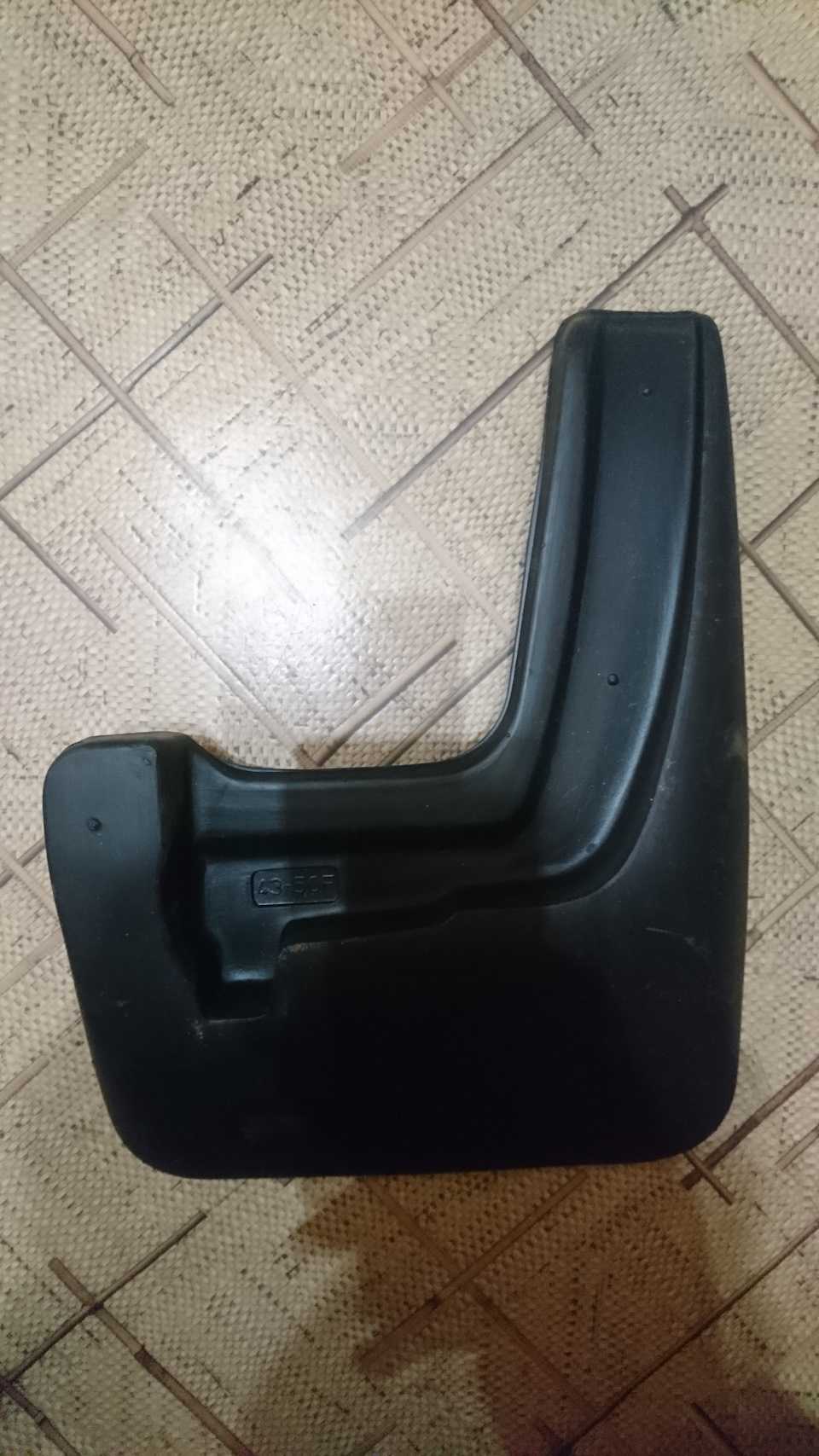

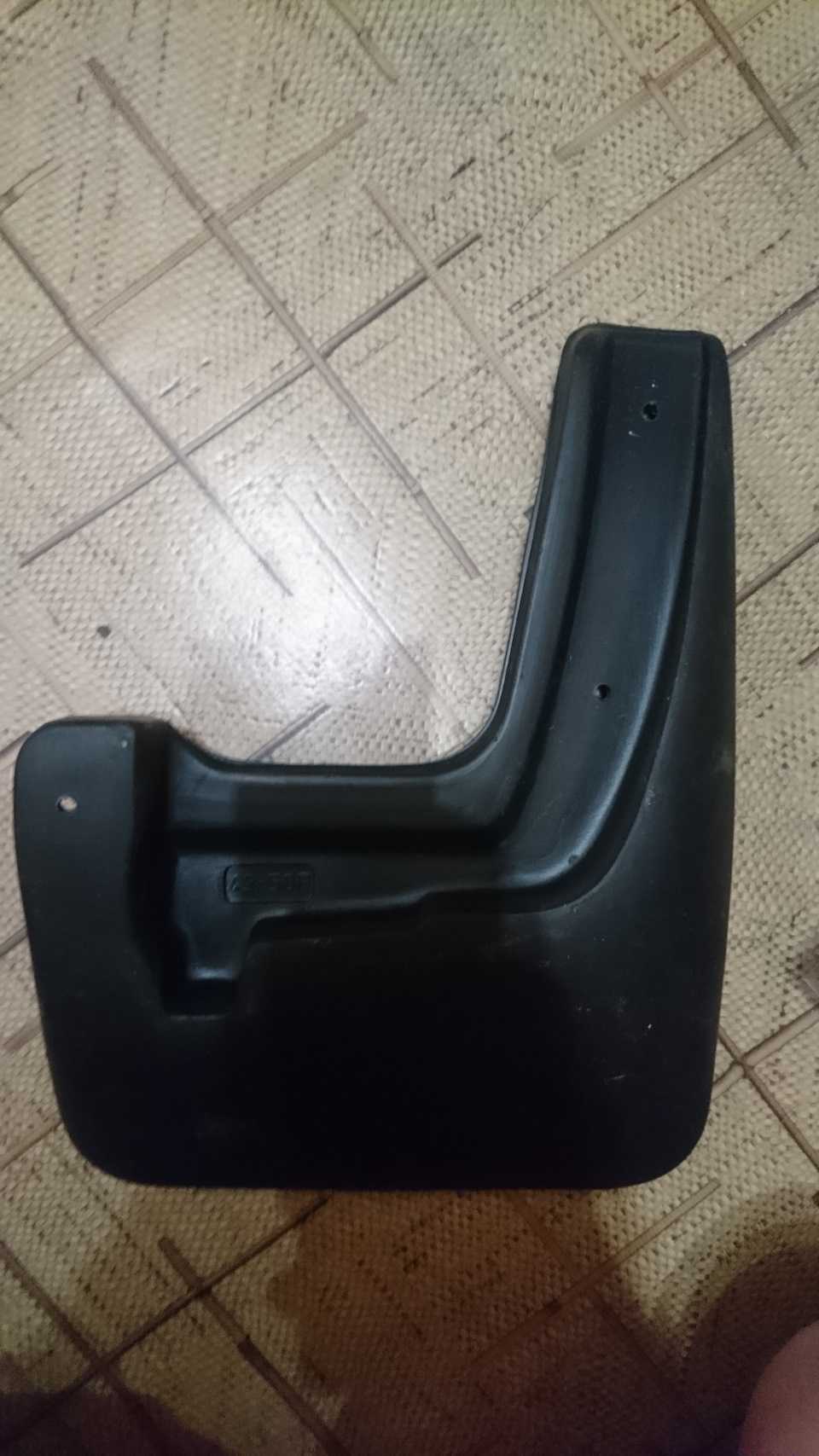

Крылья NorPlast не имеют отверстий для саморезов, но есть места (места), где будут присутствовать саморезы.

Эта разметка идеально подходит для родных мест на теле, поэтому вам не нужно ничего выделять, все это уже есть. Единственное, для удобства, при последующей установке крыльев сделал сверло по дереву на 6 мм, просверлив их по этим обозначенным точкам:

И я пошел устанавливать…

Я начал с правильного: 2 внешних самореза прикручиваются довольно легко и немного повозились с внутренним саморезом (ведь при установке крыльев колесо создает некоторые неудобства), крыло было на месте:

А вот с левой стороны, закручивая саморезы «под левую руку», нормально внутренний саморез так и не смог нормально затянуть. Поэтому ругаясь (не раз) полез в багажник за домкратом. Ну вот после снятия колеса все пошло как по маслу».

Статья по теме: Как снять переднее сиденье в Kia Rio X Line

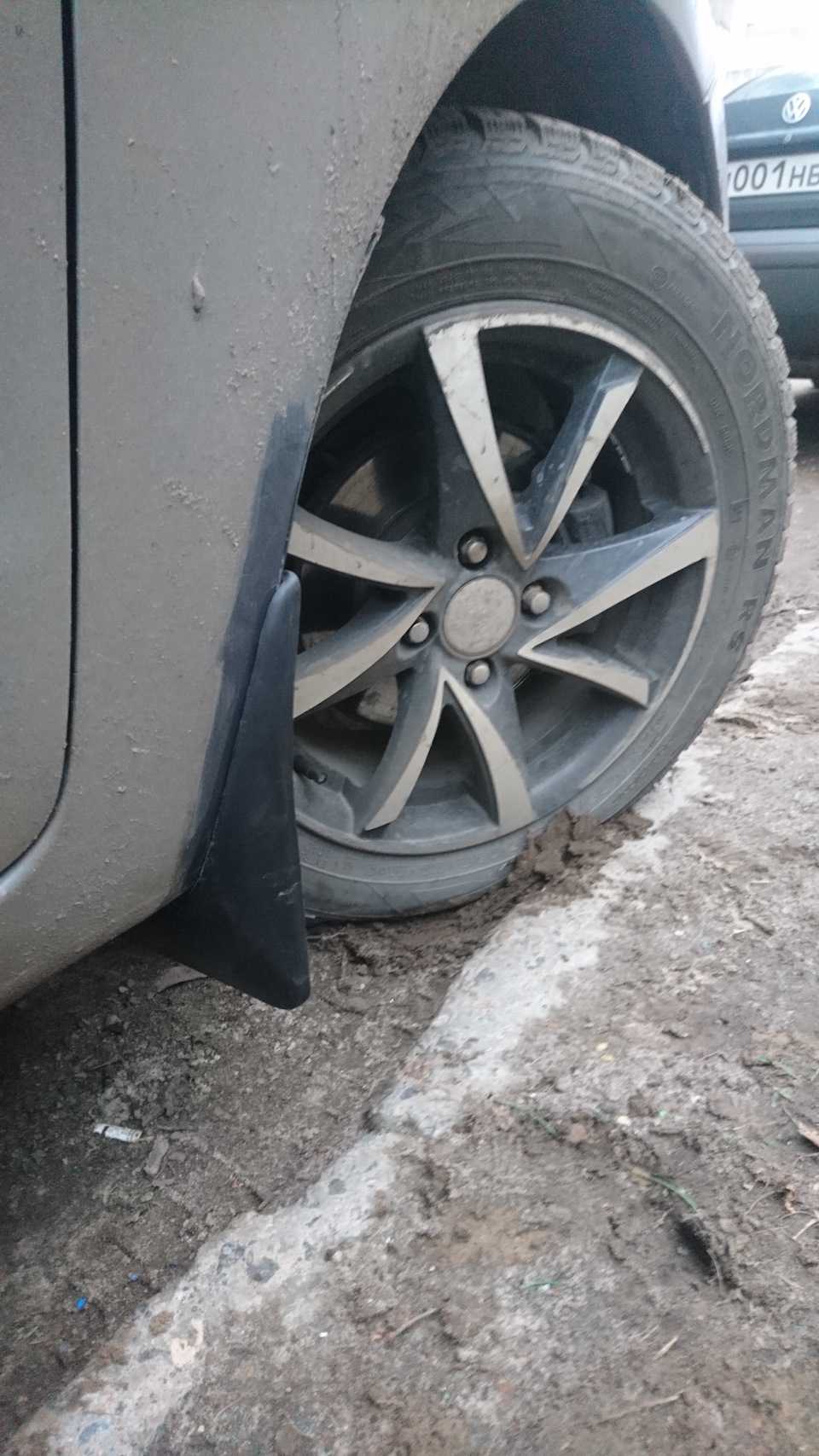

В заключение скажу: крылья подвернулись на отлично, время покажет.

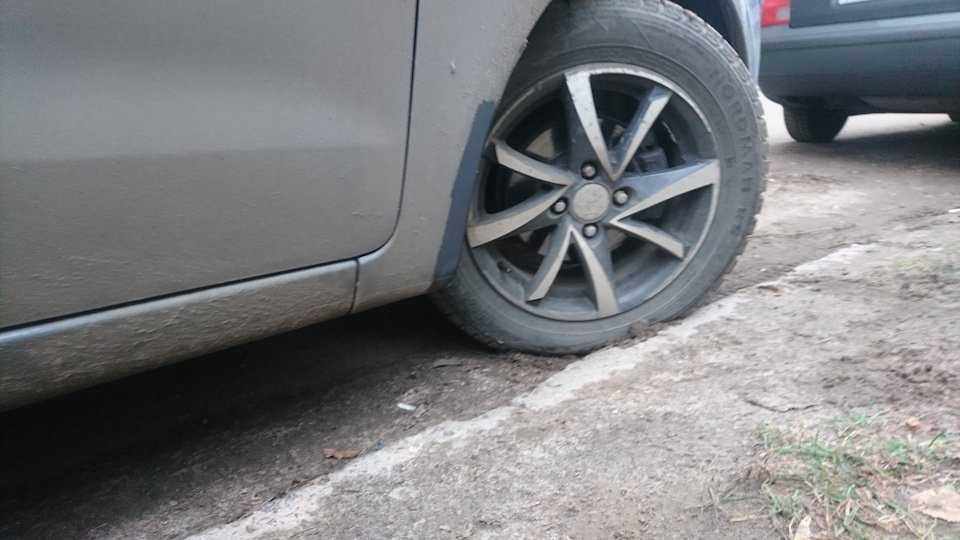

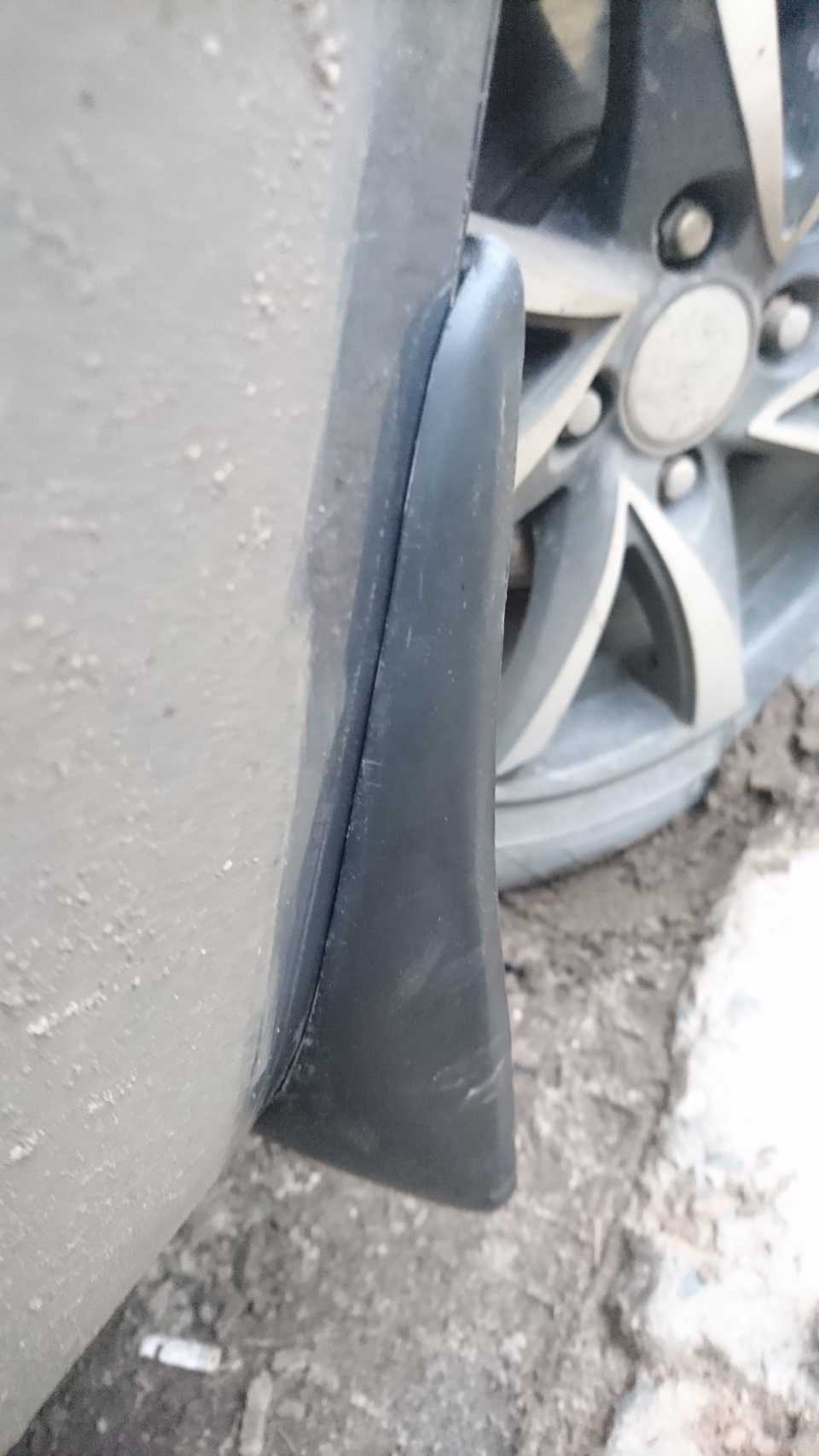

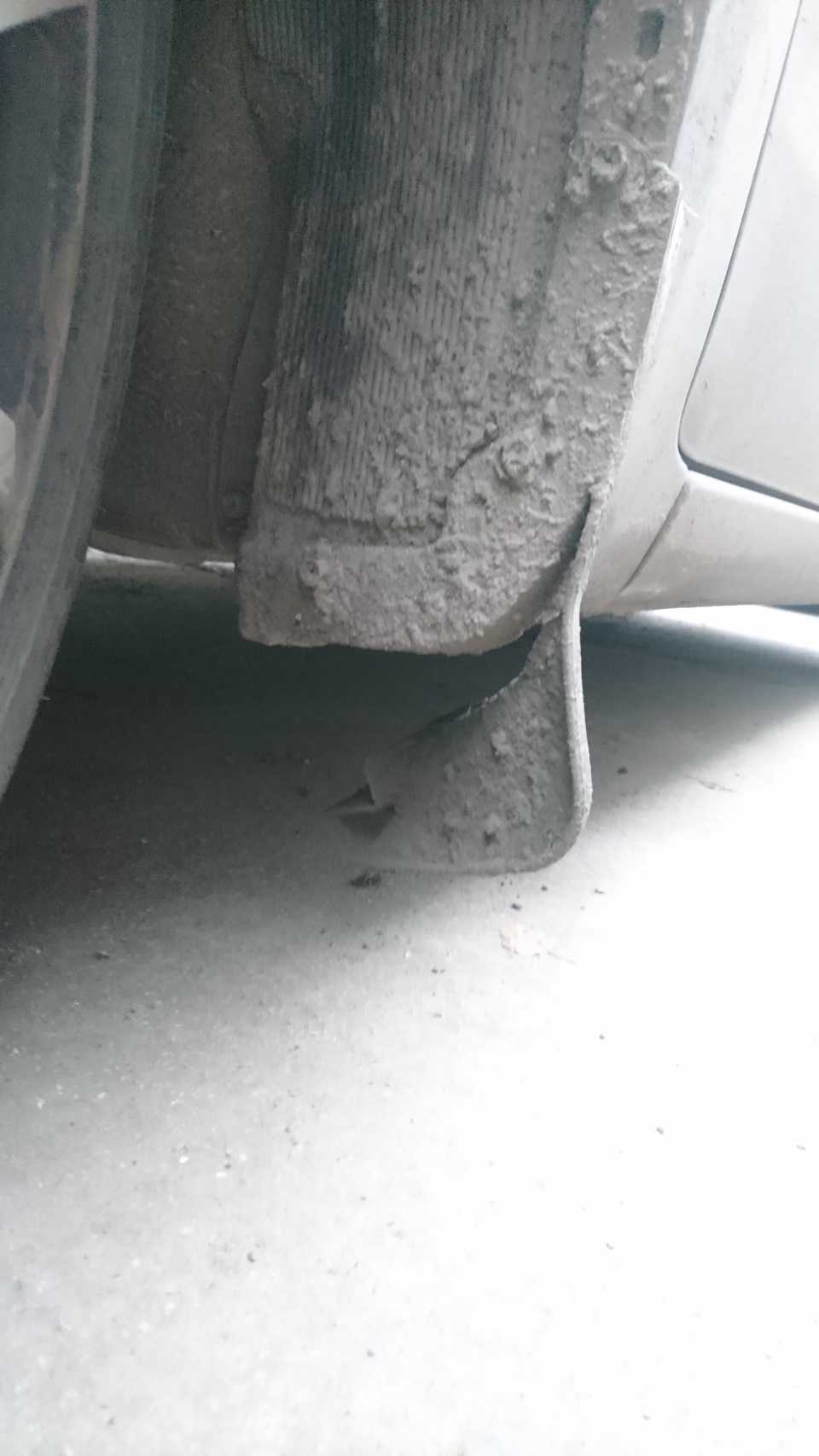

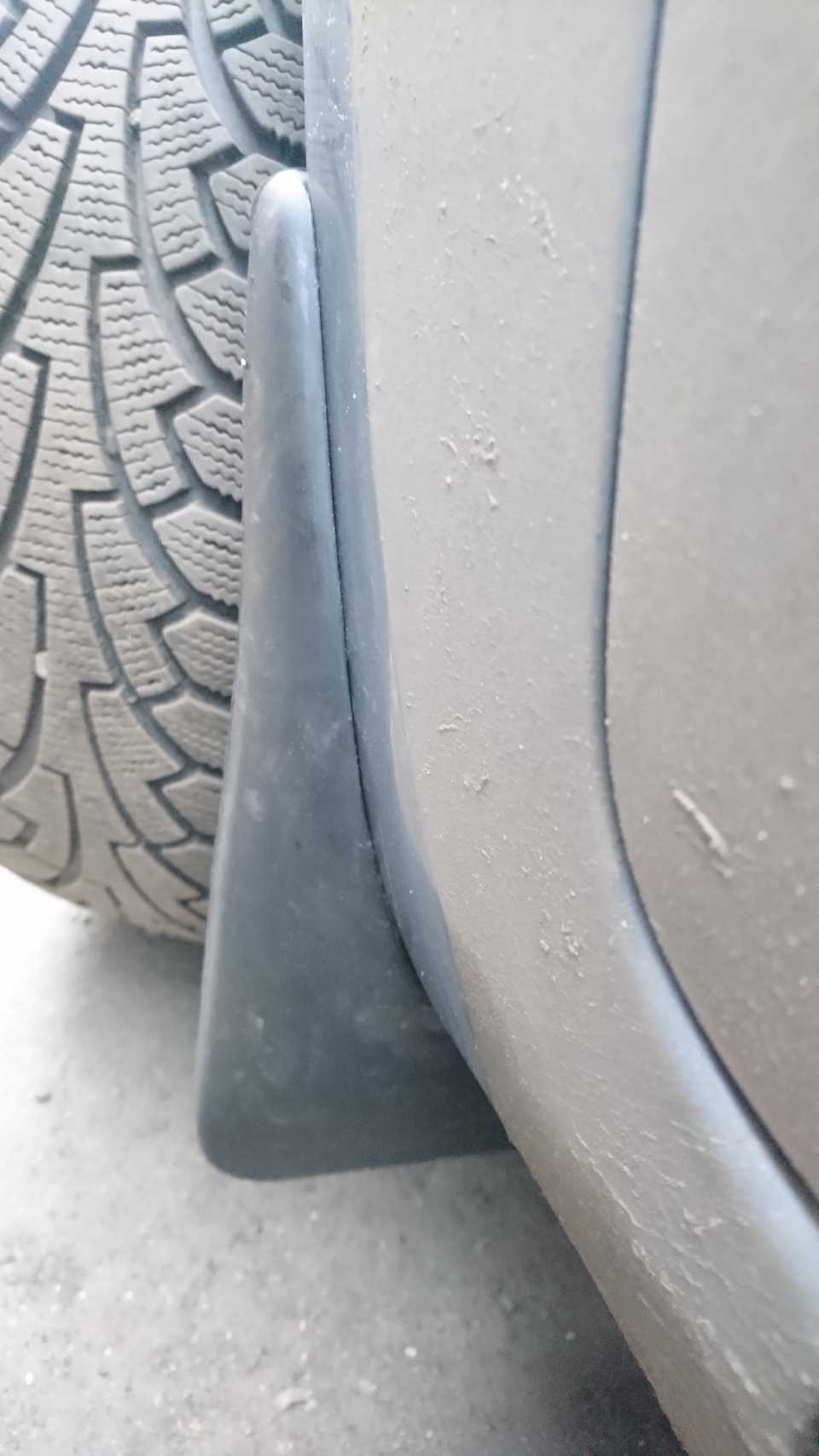

Ну и пара фото для сравнения:

Подъем автомобиля

Перед началом работы по снятию брызговиков с автомобиля необходимо правильно поднять машину.

Шаг 1: Проверьте, что автомобиль находится на плоской и устойчивой поверхности. Убедитесь, что рядом нет никаких препятствий, которые могут помешать поднятию автомобиля.

Шаг 2: Включите стояночный тормоз, чтобы предотвратить движение автомобиля в процессе подъема.

Шаг 3: Разместите домкрат под точками подъема автомобиля. В автомобиле Kia Rio 3 точки подъема расположены под передней и задней частью автомобиля.

Шаг 4: Постепенно начните поднимать автомобиль с помощью ручки домкрата или электрического подъемника. Необходимо поднимать машину, пока она не будет достаточно высоко для того, чтобы вы смогли комфортно работать под ней.

Шаг 5: Убедитесь, что автомобиль надежно удерживается домкратом или подъемником. Проверьте, что домкрат или подъемник плотно прилегают к точкам подъема автомобиля и не скользят.

Шаг 6: Необходимо убедиться, что автомобиль надежно удерживается домкратом или подъемником перед началом работы по снятию брызговиков

Это важно для вашей безопасности и безопасности окружающих

Важно помнить:

Необходимо действовать осторожно и внимательно при работе с домкратом или подъемником;
Необходимо следовать указаниям производителя домкрата или подъемника;
Необходимо быть осторожными при работе под автомобилем, чтобы избежать травм;
Необходимо правильно установить домкрат или подъемник, чтобы избежать возможности падения автомобиля;
Необходимо убедиться, что подъемник или домкрат надежно удерживают автомобиль перед началом работы.

Правильно поднятый автомобиль обеспечит безопасные условия для работы по снятию брызговиков. Следуя указанным шагам, вы сможете быстро и безопасно поднять автомобиль Kia Rio 3 и приступить к дальнейшим действиям.

KIA RIO ЗАМЕНА БРЫЗГОВИКОВ или как увеличить с 17 до 21 см подробно

Решил поменять брызговики. Сложного ничего нет:— поддамкрачиваем, снимаем колесо;— откручиваем старый брызговик;— прикручиваем новый;— радуемся чистым бортам.

Коды для заказа:Передние 2 штуки: NPLBR4350F 672рЗадние 2 штуки в коробке: NPLBR4350B 672р

https://youtube.com/watch?v=STG4epR1C_U

Kia Rio, 2014

Комментарии 23

Привет. Задние брызговики закрепил только на боковые саморезы, или нижний пистон то же установил? Планирую такие поставить.

Не подскажишь номер квадратиков, куда вкручивается саморез брызгавика?

а у этих передних есть место для крепления снизу пистоном, как у штатных?

от брызг не спасут, Рио та ещё грязнуля.проверено!

Они резиновые? Ато каждой зимой по 1 брызговику ломать надоело)

Очень мягкий пластик. Или смесь рези и пластика.

да никакая там не смесь! обычный полиуретан! и сделаны они весьма топорно!

Они резиновые? Ато каждой зимой по 1 брызговику ломать надоело)

да никакая там не смесь! обычный полиуретан! и сделаны они весьма топорно!

Нормально сделаны. Качество хорошее.

на днях выложу фотки своих NPLBR4350F

Наверно частично помогут летом

Мне бы чуть шире купил такие же пока только на перед но

Сурово ты старые брызговики демонтируешь на видео, прям по Челябински сурово )))

Сжог в печке их. Чтоб место не занимали

Зря! А я вот ищу правый пассажирский)

Один уже писал про замену брызговиков, сказал, что нифига не помогло. А у тебя как?

у меня все ок. Могу сфоткать, 2 недели уже езжу. НИ одной сосульки на борте. У Меня штатное литьё, резинка% 205/55 Р16. Может от резины зависит или от литья? ВЫЛет. Т.е. может получиться так, что даже поставив эти брызговики, будет все равно борта забрызгивать. Повторюсь, у меня нет таких проблем.

Виды брызговиков и их характеристики

Киа Рио может комплектоваться как оригинальными, так и аналоговыми брызговиками. В целом их принято разделять по типу продукта, используемого при изготовлении. Учитывая этот параметр, крылья могут быть выполнены из следующих материалов:

• Ластик.
• Пластик.
• Комбинированный.
• Металлик.

Сразу отмечу, что металлические брызговики на Kia Rio никогда не устанавливаются, а потому подробно их рассматривать нет смысла.

Один из самых популярных и распространенных материалов — резина. Эти крылья очень гибкие, простые в изготовлении и недорогие. Однако в то же время у них есть очень существенный недостаток — при низких температурах они теряют свои свойства, сильно затвердевают и со временем становятся хрупкими. Поэтому, если у вас есть Kia Rio 2015 года выпуска и вы живете в суровом климате, вам стоит отдать предпочтение другим типам, о которых мы поговорим ниже. Кстати, еще одним минусом резиновых крыльев является их ограниченный цвет, так как они только черные.

Пластиковые брызговики могут стать отличной альтернативой резине. Подходящие товары для Киа Рио можно найти в любом автомагазине. Их преимущества — отличная устойчивость к низким температурам и прочность в целом. Также вы можете выбрать любой цвет по своему вкусу. Однако есть серьезный недостаток: из-за жесткости при столкновении с препятствием они могут сломаться, что в городских условиях не очень хорошо, так как приходится ездить по краям и так далее

Последний тип — это резиновые и пластмассовые комбинированные брызговики. Это, наверное, лучший вариант для Kia Rio, так как он обладает всеми преимуществами (гибкость и прочность, способность выдерживать экстремальные температуры) и в то же время лишен ранее упомянутых недостатков. К тому же комбинированное крыло Киа Рио отличается долгим сроком службы. Но у этого варианта есть и недостаток — высокая цена, которая многих останавливает при выборе.

Как нам удалось выяснить, брызговики необходимы на Kia Rio 2015. Если пренебречь этим, неизбежно будут повреждены кузова и, как следствие, ускоренная коррозия. Выбирая такие запчасти для своего автомобиля, необходимо учитывать среду, в которой используется Киа Рио, а также цену. На рынке предлагается большое количество различных опций, поэтому купить тот, который подходит вашему автомобилю, не составит труда. Удачи!

Особенности выбора брызговиков на Киа Рио

Киа Рио – отличный современный автомобиль, который позволяет за относительно небольшие деньги ездить с комфортом в любых условиях. Однако, как и любая другая техника, некоторые детали могут периодически выходить из строя. В таком случае единственным решением этой проблемы станет их замена

Сегодня мы поговорим о том, зачем на Kia Rio устанавливаются брызговики, какая их роль и на что стоит обращать внимание при выборе в случае необходимости. Забегая наперед, хочется отметить, что многие водители не уделяют должного внимания этому элементу

Предназначение и особенности

Брызговики на Киа Рио устанавливаются для защиты от различных камней, грязи и прочего мусора, который вылетает из-под колес. Они устанавливаются в задней части крыла за всеми колесами. К слову, каждый автомобиль должен оснащаться подобными элементами, что позволит избежать повреждений других машин, которые едут позади. На некоторых автомобилях они имеют несколько другую внешность, но это не значит, что их там нет. При отсутствии такого элемента в машине, это может расцениваться как правонарушение. Существует большое количество их видов для Kia Rio, которые мы обсудим далее.

Если говорить в целом, то брызговики имеют следующее назначение:

• За передними колесами они служат в качестве защиты днища от повреждений. Это позволяет значительно замедлить его износ и разрушительное воздействие коррозии.
• Задний брызговик используется для защиты кузова Kia Rio, а также не дает различным частицам из-под колес лететь в движущиеся позади автомобили. Ни для кого не секрет, что небольшой камень, вылетевший из-под колеса в лобовое стекло приводит к появлению трещин, а его замена стоит очень дорого. Помимо этого, попадание грязи приводит к ухудшению видимости, а это напрямую влияет на безопасность движения.

Виды брызговиков и их характеристики

На Киа Рио могут устанавливаться брызговики как оригинальные, так и аналоги. В целом их принято разделать по типу изделия, использованного при изготовлении. Учитывая этот параметр, брызговики могут изготовляться из следующих материалов:

• Резина.
• Пластик.
• Комбинированные.
• Металлические.

Сразу хочется отметить, что металлические брызговики на Kia Rio не устанавливаются никогда, а поэтому детально рассматривать их нет смысла.

Одним из наиболее популярных и распространенных материалов является резина. Такие брызговики обладают высокой гибкостью, простые в изготовлении и имеет невысокую стоимость. Однако при этом они имеют один очень существенный недостаток – в условиях низких температур они теряют свои свойства, сильно твердеют и в итоге становятся хрупкими. Поэтому если вы владеете Киа Рио 2015 года и проживаете в условиях сурового климата, то стоит отдать предпочтение другим видам, которые мы обсудим далее. Кстати, еще одним минусом резиновых брызговиков является их ограниченность в плане цвета, так как они бывают только черными.

Отличной альтернативой резиновым могут стать пластиковые брызговики. Подходящие для Киа Рио изделия можно найти в любом автомобильном магазине. Их достоинствами является отличная устойчивость к воздействию низких температур и прочность в целом. Более того, можно подобрать любой цвет, учитывая ваши предпочтения. Однако есть один серьезный недостаток – из-за жесткости при столкновении с препятствием они могут поломаться, что в условиях города не очень хорошо, так как приходится заезжать на бровки и т. д.

Последний вид – комбинированные брызговики, сделанные с резины и пластика. Это, наверное, оптимальный вариант для Kia Rio, поскольку он обладает всеми достоинствами (гибкость и прочность, способность противостоять перепадам температур) и при этом лишен недостатков, о которых говорилось ранее. Также комбинированный брызговик на Киа Рио имеет большой срок эксплуатации. Но и такой вариант имеет недостаток – высокая цена, что и останавливает многих при выборе.

Подведение итогов

Как мы сумели выяснить, брызговики – это обязательный элемент на Киа Рио 2015 года. Если пренебречь им, то вы неизбежно столкнетесь с повреждением кузова автомобиля и как следствие ускоренной коррозией. При выборе подобных запчастей на свой автомобиль необходимо учитывать среду, в которой эксплуатируется Kia Rio, а также цену. На рынке предлагается большое количество различных вариантов, а поэтому приобрести для своего автомобиля подходящий будет несложно. Удачи!

Предназначение и особенности

Брызговики на Киа Рио устанавливаются для защиты от вылетающих из-под колес различных камней, грязи и прочего мусора. Они установлены в задней части крыла за всеми колесами. Кстати, каждая машина должна быть оснащена подобными элементами, что позволит избежать повреждения других машин, едущих сзади. На некоторых машинах они выглядят немного иначе, но это не значит, что их там нет. При отсутствии в автомобиле такого элемента это можно считать преступлением. Их типов для Киа Рио существует большое количество, о которых мы поговорим ниже.

В целом брызговики имеют следующее назначение:

• За передними колесами они служат для защиты днища от повреждений. Это значительно замедляет его износ и разрушительное воздействие коррозии.
• Заднее крыло используется для защиты кузова Kia Rio, а также предотвращает попадание частиц из-под колес на движущиеся сзади автомобили. Не секрет, что вылетевший из-под колеса в лобовое стекло небольшой камешек приводит к появлению трещин и его замена стоит очень дорого. Кроме того, попадание грязи приводит к снижению видимости, а это напрямую влияет на безопасность движения.

Замена передних брызговиков

Всем доброго времени суток. Паркуясь у работы задним ходом (а места там знатные), оторвал левый передний брызговик.

Что ж делать, нужно менять.Почитал записи на Драйве, сравнил цены и решил купить брызговики NorPlast.Они длинее оригинальных, тем самым практичнее, материал мягче — меньше шансов сломать, хотя в этом случае длина не на руку, ну и цена: за пару NorPlast, как

за один оригинальный. И забегу вперед: вид авто данные брызговики, по моему мнению, никак не испортили.Заказывал на Exist.ru, артикул для заказа:NPL-BR-43-50F, цена около 700 руб./пара.Пришли в простом целлофановом пакете, с набором саморезов и инструкцией из ИКЕИ))

Хотя здесь было бы достаточно и такой инструкции :1. Снимите старые брызговики.2. Поставьте новые брызговики.Снять сломанный и противоположный ему брызговики мне удалось без проблем, выкручивая руль туда-сюда.Если кому необходимо, то с подробной инструкцией по снятию брызговиков на КИА Рио 3можно ознакомиться ЗДЕСЬПосле сравнения снятых брызговиков я понял, что сломанный мной брызговик уже был не оригинальным.

На фото видны отличия сломанного (не оригинального) и находящегося рядом (оригинального) брызговиков.Пару сравнений оригинального брызговика и NorPlast:

Брызговики NorPlast изготовлены, похоже, из какой-то пластмассово-резиновой смеси, гнутся хорошо:

Что, конечно, радует.На брызговиках NorPlast нет отверстий под саморезы, но есть места (точки) там, где будут саморезы.

Данная разметка подходит отлично под родные места на кузове, поэтому ничего намечать не придется, все уже есть. Единственное, я, для удобства при последующем монтаже брызговиков, сделал сверлом по дереву на 6мм, в них отверстия, по этим намеченным точкам:

И пошел устанавливать…

Начал с правого: наружние 2 самореза прикрутились довольно легко и немного повозившись с одним внутренним саморезом (все таки при установке брызговиков колесо создает определенные неудобства), брызговик был на месте:

А вот с левой стороны, крутя саморезы “под левую руку”, мне так и не удалось наживить нормально внутренный саморез, чтобы нормально его закрутить. Поэтому, матюгнувшись (не один раз), полез в багажник за домкратом. Ну а после снятия колеса все пошло “как по маслу”.

В заключении скажу: встали брызговики отлично, как будут ходить время покажет.Ну и пару фотографий для сравнения:

Как заменить форсунки омывателя KIA Rio 3 на веерные, видео замены

Чистота лобового стекла зависит не только от качества и состояния щеток стеклоочистителя, не малую роль играет насколько хорошо форсунки распыляют жидкость на лобовое стекло.

В КИА Рио 2011 – 2016 установлены форсунки омывателя с тремя соплами, к сожалению, они не всегда достаточно хорошо омывают лобовое стекло. На данный момент оригинальные веерные форсунки на KIA Rio 3 (4) не выпускают, но на Рио с небольшой доработкой подходят веерные форсунки от Sorento и Accent.

Для замены форсунок нам потребуется плоская отвертка (желательно две) и немного времени.

Аккуратно вынимаем старые форсунки, для этого открываем капот и отвёрткой нажимаем на защелки.

Поддеваем форсунку и нажимаем на защелки

Если не жалко старые форсунки можно их вынуть просто отжав отвёрткой, но есть шанс что защелки сломаются. Вынимаем форсунку из шланга.

Вынимаем форсунку из шланга

Изначально форсунки от Sorento и Accent выполнены немного под другим углом и если их просто поставить, то бить они будут слишком высоко. Что бы этого не произошло необходимо сделать прокладку из пластика 1-2 мм и вклинить с внешней стороны.

В результате стекло омывается лучше, а расход жидкости заметно уменьшается.
