Замена главного цилиндра сцепления форд фокус 3

Признаки неисправности сцепления и причины поломок

Один из главных симптомов неисправной муфты на этом автомобиле — когда при нажатии педали крутящий момент на привод передаётся в самом конце или при почти отпущенной муфте. Если прислушаться, можно распознать шум выжимного подшипника — скрежет. Известны случаи вытекания тормозной жидкости. Ещё мотор начинает глохнуть при торможениях, попытках резко ускориться. Классический признак — рывки при нажатии педали.

Поломки сцепления связаны с устареванием деталей, подверженных высокой нагрузке. Свою лепту вносят несвоевременное обслуживание, использование поддельных расходников, неграмотное вождение.

Вот что конкретно происходит на автомобиле Ford Focus 2 уже через 14 месяцев езды:

трескается ведомый диск, так как ослабевают заклёпки прикреплённых к нему накладок;
появляются задиры на фрикционной поверхности;
повреждаются сальники и прокладки коробки передач.

Всё это отрицательно сказывается на работе узла. Например, вытекшее из КПП масло попадает на корзину. Это приводит к пробуксовке сцепления даже при незначительных нагрузках.

Замена главного цилиндра сцепления на Форд Фокус 2

Работа по замене ГЦС осложняется тем, что он расположен высоко под щитком моторного отсека. Если бы он находился в легкодоступном месте, его замена заняла бы не более 15 минут, однако в нашем случае это займет гораздо больше времени.

Порядок выполнения работ:

Чтобы добраться до цилиндра, нужно снять АКБ и его полку, которая крепится на 3-х болтах (их станет видно сразу после демонтажа аккумулятора).
Снять корпус воздушного фильтра (для удобства работы).
Откачать шприцем из бачка жидкости столько, пока ее уровень не станет ниже уровня трубки подачи.
Аккуратно отсоединить штуцер заливной трубки. Снять его легко. Для его отключения достаточно поддеть плоской отверткой пружинистый фиксатор.
Отсоединить фиксирующую скобу и все трубки от цилиндра сцепления.
Демонтировать шланг.
Найти муфту, соединяющую ГЦС с рабочим цилиндром. Она зафиксирована под усилителем тормозной системы (не кронштейне). Сбросить отверткой стопорное кольцо, поднять и извлечь штуцер из муфты.
Отодвинуть до упора водительское сиденье.
Найти возле педали сцепления датчик, снять его или отвести в сторону, не отключая проводку.
Достать из кронштейна фишки (чтобы зафиксировать проводку).
Открутить нижний болт крепления педали (головкой на «10») и три верхних гайки. Если в арсенале имеется карданный переходник на вороток, то будет проще открутить верхние гайки.
Снять педаль сцепления с кронштейном со шпилек.
Пропустить отключенные трубки через небольшое отверстие в моторном щитке, подать педаль в салон.
Дальнейшие действия можно выполнять на столе. Требуется отключить трубки от цилиндра. Это делается нажатием на пластмассовый фиксатор.
После чего снять шланг со штуцера, расположенного на корпусе цилиндра.
Педаль сцепления отсоединить от штока (поддеть с обеих сторон отвертками).
Отделить корпус цилиндра от кронштейна. Чтобы это сделать, нужно провернуть корпус относительно кронштейна примерно на 55-65° по часовой стрелке, после чего совместить вырезы в кронштейне с выступами на корпусе.
Извлечь ГЦС из кронштейна.
Сборка и монтаж новой детали осуществляется в обратном порядке.

Когда собран узел и установлены на место шланги, нужно обязательно проверить уровень тормозной жидкости. Если ее недостаточно, долить до максимального уровня и прокачать систему, удаляя остатки воздуха.

Исходя из этой статьи, следует сделать вывод, что потратив не больше часа, можно значительно сэкономить, заменив ГЦС своими руками. Но самое главное, можно быть уверенным в своем Форд Фокус 2.

Процедура замены сцепления

Желательно доверить процесс замены мастерам автосервиса, поскольку на Focus сцепление сложное — надо демонтировать КПП и проводить много работы, требующей особых навыков.

Перед демонтажем коробки передач надо обесточить аккумуляторную батарею. Дальнейшие действия:

снять воздушный фильтр, блок управления ДВС;
открутить крепление, удерживающее КПП сверху;
вытащить трубку гидропривода;
поднять машину на домкрате, установить подпорку, вывесить двигатель;
в салоне отсоединить тросы из‐под рычага КПП;
слить отработку из коробки;
снять фиксаторы шаровых опор и ШРУСовые болты, вынуть колёсные приводы;
ослабить кронштейны;
вытащить КПП.

Сложность может вызвать снятие левого, короткого привода. Вытаскивается он из зацепления с коробкой с помощью монтажной лопатки. Рычаг создаст достаточное усилие для снятия стопорного кольца. Правый привод снимать легче, так как здесь нет стопора. Он крепится за счёт переходного подшипника.

Другая трудность касается болтов КПП. Все они разной длины, должны при сборке устанавливаться правильно. Чтобы всё прошло успешно, их рекомендуется маркировать. Один из болтов, самый длинный, сначала выкручивается на 2–3 оборота. После освобождения остальных крепежей он полностью вытаскивается вместе с коробкой. Делается это в целях безопасности, чтобы КПП неожиданно не сорвалась.

Разборка узла начинается с откручивания болтов, фиксирующих корзину. Она держится на 6 креплениях, выкручивать которые следует после прочной фиксации маховика. Обычно это делается с помощью монтировки или длинной отвёртки.

На разобранном сцеплении можно заменять повреждённые детали. На Фокусах стоит сложное фрикционное сцепление. Помимо основных механизмов, здесь присутствует диафрагменная пружина, обеспечивающая плотное прилегание и сглаживающая усилия крутящего момента. Рекомендуется проверить её состояние.

Установка корзины обязательно сопровождается отцентровкой по трём штифтам маховика. Поэтому нужна специальная оправка, имитирующая первичный вал. Без центровки коробка просто не встанет на место — придётся всё заново разбирать. В качестве оправки может быть применена также головка на 12, но она должна иметь длину в 50 мм, а её диаметр — составлять 15 мм.

В центровке нуждается также коробка. Её отверстия должны совпадать с элементами блока цилиндров двигателя. Кроме того, шлицы первичного вала нужно совместить с пазами корзины.

Порядок замены сцепления на Ford Focus

Для замены сцепления Ford Focus необходимо подготовить инструменты: ключи, головки разных размеров.

Специалисты рекомендуют использовать только оригинальные детали либо приобрести высококачественные аналоги. Потребуется также тара под отработанную жидкость, WD-40, чтобы выкручивать крепления, которые заржавели, подставки.

Кроме всего вышеперечисленного, потребуется специальный ремкомплект:

трещетка;
монтировка с лопатообразным концом;
оправка, чтобы отцентровать диск.

Замена сцепления Ford Focus в автосервисе осуществляется с помощью спецоборудования, которое облегчает работу. Если вы проводите процедуру самостоятельно, вам потребуется помощь товарища, так как элементы, которые нужно снять, достаточно тяжелые.

Оптимальное решение – отправиться на СТО, так как на данной модели авто сцепление сложное. Придется снять коробку переключения передач, выполнить значительный объем работы, для которой потребуется иметь большой опыт.

Прежде чем демонтировать КПП, следует снять клеммы аккумулятора. Алгоритм действий по замене сцепления Ford Focus следующий:

Снимаем воздушный фильтр, ЭБУ двигателя.
Откручиваем крепление, которое фиксирует трансмиссию сверху.
Вытаскиваем трубку гидравлического привода.
Поддомкрачиваем автомобиль, устанавливаем подпорку, вывешиваем мотор.
В салоне отсоединяем тросы из‐под рычага коробки переключения передач.
Сливаем отработанное трансмиссионное масло.
Снимаем фиксаторы шаровых опор, а также шрусовые болты, достаем колесные приводы.
Ослабляем кронштейны.
Вытаскиваем трансмиссию.

Проблемы могут появиться, когда вы начнете снимать левый короткий привод. Чтобы вытащить его из зацепления с коробкой, потребуется монтажная лопатка. С помощью рычага удастся создать нужное усилие и снять стопорное кольцо. Вы легко снимете правый привод, поскольку стопор отсутствует. Фиксируется он с помощью переходного подшипника.

Какие еще сложности могут возникнуть при замене сцепления Ford Focus? Болты крепления коробки переключения передач имеют разную длину

Собирая механизм обратно, важно установить их правильно. Чтобы не ошибиться, следует сделать пометки. Самый длинный болт выкручиваем на два-три оборота

Затем откручиваем другие крепежные элементы и вытаскиваем вместе с трансмиссией. Это необходимо для вашей же безопасности, чтобы коробка не сорвалась

Самый длинный болт выкручиваем на два-три оборота. Затем откручиваем другие крепежные элементы и вытаскиваем вместе с трансмиссией. Это необходимо для вашей же безопасности, чтобы коробка не сорвалась.

Разбирать механизм необходимо в следующей последовательности. Сначала откручиваем крепежные болты корзины. Всего таких креплений 6, выкручивать их можно после того, как маховик будет надежно зафиксирован. Сделать это удобнее всего при помощи монтировки либо длинной отвертки.

После разборки сцепления следует установить новые элементы вместо вышедших из строя. Данная модель авто оборудована сложным фрикционным сцеплением. Кроме основных элементов, также используется диафрагменная пружина, она обеспечивает максимально плотное прилегание, сглаживает усилия крутящего момента. Ее также следует осмотреть, чтобы исключить поломку.

При установке корзины ее нужно отцентровать по трем штифтам маховика. Для этого потребуется оправка, которая имитирует первичный вал. Если не сделать центровку, трансмиссию не получится установить правильно, в этом случае придется снова разбирать механизм. В роли оправки может выступать головка на 12, длина которой 5 см, сечение 1,5 см.

Отцентровать также необходимо трансмиссию

Важно, чтобы отверстия совпадали с элементами блока цилиндров мотора. Также шлицы первичного вала должны быть совмещены с пазами корзины

Проводим замену цилиндра сцепления Ford Focus

На данном автомобиле сцепление состоит из двух цилиндров, основного и дополнительного. Главный цилиндр создает давление и передает его на рабочий цилиндр. Он расположен под торпедо, с помощью штока соединяется с педалью муфты. Рабочий цилиндр соединен с выжимным подшипником, который находится сзади корзины.

Потребуется отремонтировать или заменить гидравлический цилиндр, если тормозная жидкость подтекает. Для этого придется разобрать приборную панель, уменьшить объем смазки в расширительном бачке, а затем установить новый цилиндр.

Другие запчасти для Ford Focus

Выяснив, какие цилиндры сцепления предпочитают ставить владельцы Ford Focus, можно посмотреть и другие популярные запчасти для данного автомобиля. В августе 2021 года на PartReview лидировали:

Также можно узнать, что выбирали владельцы Ford Focus среди производителей таких запчастей как: Приводной ремень, Подушка двигателя, Ремень ГРМ, Радиатор охлаждения, Помпа, и других.

На автомобили Ford Focus III, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 6.1). Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику двигателя 1. Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском. Подшипник 2 (рис. 6.2) выключения сцепления конструктивно объединен с рабочим цилиндром 3 привода выключения сцепления, прикрепленным тремя болтами 4 к картеру 1 сцепления.

Гидравлический привод выключения сцепления состоит из главного цилиндра 2 (рис. 6.3).

. рабочего цилиндра 3 (см. рис. 6.2), объединенного с подшипником выключения сцепления.

. трубопровода 1 (см. рис. 6.3).

Рис. 6.1. Сцепление: 1 — маховик; 2 — ведомый диск; 3 — кожух сцепления с нажимным диском; 4-диафрагменная пружина.

Рис. 6.2. Подшипник выключения сцепления, объединенный с рабочим цилиндром привода выключения сцепления: 1 — картер сцепления; 2 — подшипник выключения сцепления; 3 — рабочий цилиндр привода выключения сцепления; 4 — болты крепления рабочего цилиндра привода выключения сцепления.

. и педали 5 сцепления (см. рис. 6.3), кронштейн 6 которой прикреплен гайками 4 к щиту передка кузова. В исходное положение педаль возвращает пружина 3 (рис. 6.3). Шток главного цилиндра привода выключения сцепления соединен с педалью вилкой 7.

Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления не предусмотрена, возможна только проверка хода педали сцепления с целью определения технического состояния сцепления. ПОЛЕЗНЫЕ СОВЕТЫ Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время на педали, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, несмотря на то что выжимной подшипник рассчитан на работу в режиме постоянного вращения, даже при слегка нажатой педали он находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль.

Проблема главного цилиндра сцепления у моделей Форд Фокус обычно только одна. Цилиндр начинает «подкапывать», а в какой-то момент просто течь. Далее нормальная работа сцепления становится невозможной и требуется замена. Работа не из приятных. Алгоритм несложен, однако, место расположения цилиндра и его креплений являются проблемой и чудом инженерной мысли).

Порядок замены главного цилиндра сцепления Форд Фокус 2 и 3

Поднимается капот автомобиля
Демонтируются аккумулятор и его корпус
Снимается трубка цилиндра сцепления
Откачивается старая тормозуха
Цилиндр снимается и заменяется новым
Производится сборка машины в обратной последовательности

Для записи на нашу московскую СТО достаточно просто позвонить. Возможна замена в день обращения.

Устройство, характерные поломки фрикционной муфты Ford Focus II и способы их устранения

Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс
Типичные неисправности муфты Ford Focus II
Последовательность демонтажа и установки фрикционной муфты

Седан второго поколения Ford Focus снискал звание самой популярной иномарки на просторах бывшего Советского Союза в период с 2005 по 2010 года. Это, конечно же не «порш» с его космическими технологиями, но свои деньги он отрабатывает на «ура». Экономичность, доступное обслуживание, качественные комплектующие и цена – вот основные преимущества компактного седана класса «С». Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

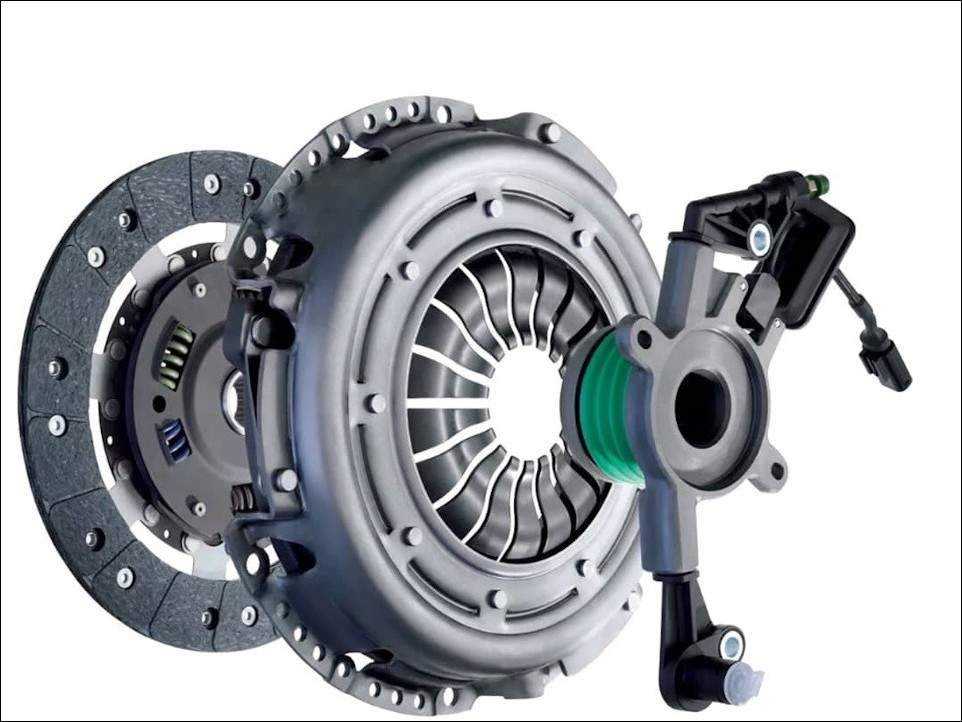

Основные детали сцепления:

выжимной подшипник;
ведомый диск;
корзина (ведущий диск);
гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс

Опыт эксплуатации автомобилей этой марки позволяет говорить о ресурсе механизма порядка 150 000 км. На самом деле все зависит от манеры вождения. Любите рвать с места с пробуксовкой, забываете убрать ногу с педали – будьте добры, готовьте кругленькую сумму уже спустя 50 000 км. В процессе работы ведомый диск имеет склонность к осевым перемещениям по шлицам первичного вала. Поэтому деталь сразу подлежит выбраковке при:

осевом биении более 0,5 мм;
задирах;
растрескивании;
замасливании;
неравномерном износе накладок;
ослаблении заклепочных соединений;
расстоянии от головок заклепок до рабочей поверхности накладки менее 0,2 мм.

Все приведенные дефекты приводят к рывкам и нестабильной работе не только муфты, но и всей трансмиссии.

Типичные неисправности муфты Ford Focus II

Рассмотрим, в каких случаях требуется замена сцепления Форд Фокус 2

или ремонт отдельных его узлов:

неполное выключение;
неполное включение;
повышенный шум при включении муфты;
вибрации;
затрудненное переключение передач.

Мастера рекомендуют одновременно ставить все новые детали, а не только износившиеся. Это объясняется трудоемкостью процесса, а ресурс неповрежденных элементов конструкции уже снижен и в скором времени они также потребуют замены. Как поступит – решает владелец.

Последовательность демонтажа и установки фрикционной муфты

Сразу стоит заметить, что если планируется ставить прежний нажимной диск, то следует пометить краской его взаимное положение с маховиком. Это поможет в последующем сохранить балансировку деталей.

Процедура замены сцепления Форд Фокус 2 начинается со снятия воздушного фильтра и АКБ, после чего работа осуществляется по пунктам:

Открутить три болта крепления коробки передач со стороны моторного отсека.
Поддомкратить машину и слить масло из КПП.
Отвернуть нижнюю опору ДВС, гайки шаровых опор и вынуть приводы колес.
Открутить и снять КПП.
Отвернуть 6 болтов крепления корзины и удерживая маховик отверткой от прокручивания, снять деталь и ведомый диск.
Произвести необходимую замену и прикрутить корзину, центрируя ее по трем штифтам маховика.

Последующие действия по сборке происходят в обратном порядке. Ведомый диск устанавливается так, чтобы надпись «Gearbox-side» была со стороны коробки передач.

Наличие элементарного набора ключей, домкрата и немного желания позволит владельцу Ford Focus II быстро привести автомобиль в рабочее состояние. Еще один немаловажный стимул – это сохраненные средства, которые можно истратить на покупку желанного аксессуара.

Процесс прокачки сцепления на Форд Фокус 2

Сама процедура прокачки сцепления Форд Фокус 2 — видео которой представлено внизу статьи, достаточно проста и не потребует много времени и квалификации автомеханика. Достаточно внимательно ознакомиться с предлагаемым нами материалом и строго придерживаться всех пунктов инструкции.

Части сцепления Форда Фокус

Гидравлический привод располагает общим бачком с системой тормозов. Вследствие этого, как правило, после того, как меняется тормозная жидкость и прокачиваются все узлы тормозной системы, нужна прокачка и системы сцепления. В случае, если движение педали вам покажется «мягким», то это означает, что в системе привода сцепления есть воздух, от которого требуется избавиться.

Прокачка сцепления

Непосредственно перед началом прокачки отрегулируйте само сцепления. Суть в том, что прокачка системы неэффективна, если нет свободного хода толкателя поршня основного цилиндра, которые исполняют роль запирающего клапана, и при отсутствии хода он будет находиться в закрытом состоянии.

Инструментарий

ключ на «одиннадцать»;
ключ на «семнадцать»;
набор отверток;
тормозная жидкость;
емкость для слива старой;
шланг или трубка для прокачки, диаметр которой совпадает с диаметром сливного штуцера;
помощник.

Пошаговая инструкция

В случае, если вы выжали сцепление и не происходит его полного выключения, и при этом слышится специфический скрежет во время включения задней скорости, вполне вероятно, что гидропривод завоздушился и необходима его прокачка.

Не считая этого, прокачка нужна также, если вы проводили замену жидкости в гидроприводе, или же после ремонтных работ, связанных с потерей герметизации.

Жидкость обязательно нужно проверять в бачке основного тормозного цилиндра, так как он общий, и в случае надобности долейте до положенной нормы.

Открутите колпачок клапана, чтобы для удалить воздух из рабочего цилиндра. Снятие колпачка со штуцера
На клапан нужно натянуть шланг, второй конец которого должен быть опущен в канистру с тормозной жидкостью. Если работаете с напарником, то дайте ему команду выжать сцепление четыре–пять раз, с задержкой в несколько секунд, а потом пусть держит ее выжатой.
Отвинтите клапан приблизительно на три четверти оборота, при этом с помощью второго ключа необходимо удерживать штуцер переходника основного цилиндра привода выключения. В заранее подготовленную посуду начнет течь жидкость из трубки, при этом в ней будут находиться воздушные пузыри. Откручиваем чуть более, чем на пол-оборота штуцер прокачки
Завинтите клапан и дайте указание ассистенту отжать педаль.
Делайте это до тех пор, пока текущая из трубки жидкость не будет иметь пузырьков.
Когда занимаетесь прокачкой, непрерывно наблюдайте за уровнем. Ни в коем случае нельзя допустить, чтобы он упал ниже минимальной отметки. Не опоздайте с доливкой жидкости — в противном случае, если уровень упадет очень низко, то в системе может оказаться воздух и все операции нужно будет повторить по новой.
Закрутите клапан и колпачок, в случае надобности доведите жидкость в бачке до необходимой нормы.

После того, как эти работы будут завершены, необходимо произвести проверку системы на работоспособностиь. Чтобы это сделать, нужно выжать педаль до упора и проверить ход толкателя поршня. Он должен находиться в пределах 27-28 миллиметров. В случае, если данный параметр отличается, то необходимо отрегулировать сцепление.

Рекомендация! Прокачивать сцепление необходимо лишь той жидкостью, которую рекомендует компания-производитель. В ином случае произойдет расширение резиновых частей, что повлечет за собой негативные последствия, вплоть до отказа всей системы сцепления.

avtozam.com

Неисправности гидропривода сцепления

Если пропадает или плохо выжимается сцепление, часто причиной неполадки становится завоздушивание ГПС, попадать воздух в систему может в результате:

утечки тормозной жидкости;
неисправности главного цилиндра;
негерметичности в соединениях.

Прокачивать сцепление нужно лишь в том случае, если выявлены все дефекты и устранены, иначе воздух все равно будет добавляться в жидкость, эффекта от прокачки не будет. Если система «воздушит», появляются такие признаки неисправности как увеличенный свободный ход педали сцепления (ПС), ее слишком легкий выжим («ватная педаль»), подтеки тормозной жидкости.

Какой рабочий цилиндр сцепления купить

Корпус

Особо важную роль при выборе играет материал корпуса цилиндра. Алюминиевые и полимерные детали отличаются легким весом. Алюминий лучше отводит тепло. Однако при этом, автовладелец жертвует надежностью и длительным сроком эксплуатации комплектующей.

Производитель

Выбирая рабочий цилиндр, удостоверьтесь в том, что перед вами настоящая неподдельная деталь от известного бренда.

Компоненты «NoName» не только характеризуются минимальным сроком службы, но и могут нанести серьезный вред узлам автомобиля.

Модели разного производства отличаются по форме и способу крепления

Поэтому важно пользоваться VIN-кодом вашей машины. Так вы найдете оригинальную запчасть и сможете подобрать схожие аналоги

Регулировка после установки рабочего цилиндра

Весь спектр работ по замене цилиндра сцепления не сводится лишь к его монтажу. После установки необходимо выполнить регулировки, предусмотренные в инструкции к автомобилю. Параметры для разных моделей могут отличаться.

В процессе регулировки важно установить зазор между поршнем и торцом толкателя. Его ширина составляет 0,5-1 мм. Вилке выключения сцепления также должен быть обеспечен свободный ход в пределах 4-5 мм

Вилке выключения сцепления также должен быть обеспечен свободный ход в пределах 4-5 мм.
