Меняем привод и пыльник renault logan

Причины и признаки поломки привода Рено Логан

Основные признаки неисправности бывают следующие:

• систематический стук в процессе управления;
• скрип при поворотах руля влево, вправо;
• биение в руль при езде по неровностям и пересечённой местности;
• постоянные потёки масла в области расположения коробки передач, переднего моста, ШРУСов;
• стук при старте с места.

Основные причины поломок таковы:

• длительная эксплуатация детали без проведения промежуточной профилактики и замены изношенных элементов;
• разгерметизация, утечка смазывающего вещества, работа «всухую»;
• фактор брака, нарушение технологии изготовления;
• некачественно проведённый предыдущий ремонт;
• нарушение основных правил использования автомобиля;
• особенности стиля и манеры управления техническим средством;
• механическое повреждение привода вследствие аварии, ДТП, столкновения.

Внешние факторы

Защитные пыльники у всех автомобилей сделаны из резины и ничем особо не прикрыты, поэтому на них постоянно воздействует внешняя среда.

Со временем резина «стареет», на ней появляются трещины, и она уже не способна защищать элементы ШРУСа от попадания пыли и грязи, которые для этого шарнира очень губительны.

Определить повреждение пыльников у Рено Логан можно либо визуально, либо же сам шарнир сообщит о попадании в него грязи путем издавания характерного треска при повороте колес.

Услышав этот треск, лучше не затягивать с заменой пыльников, чтобы не пришлось менять привод полностью.

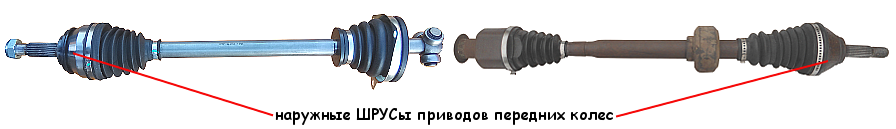

Поскольку пыльник внешнего ШРУСа Рено Логан располагается возле ступицы, то и возможность появления у него трещин выше, чем внутреннего.

Поэтому важно знать, как произвести его замену, чтобы данная неисправность не стала причиной дополнительных проблем с автомобилем. Особенностью шарниров у Логан выпускаемых до 2010 года заключается в том, что внешний ШРУС является неразборным и не съемным, как к примеру, у автомобилей ВАЗ. Особенностью шарниров у Логан выпускаемых до 2010 года заключается в том, что внешний ШРУС является неразборным и не съемным, как к примеру, у автомобилей ВАЗ

Особенностью шарниров у Логан выпускаемых до 2010 года заключается в том, что внешний ШРУС является неразборным и не съемным, как к примеру, у автомобилей ВАЗ.

Поэтому игнорирование повреждения пыльника и приводит к полной замене привода, а не только одного шарнира.

Необходимый инструмент

Чтобы заменить правый и левый привод, вам понадобится определенный набор инструмента, с помощью которого можно осуществить данный процесс.

1. Для начала работ понадобится автомобильный подъемник, на крайний случай можно использовать стандартный домкрат вашего Логан.
2. Необходимо наличие набора ключей, обладающих накидными и рожковыми наконечниками.
3. Без трещотки и набора торцевых головок осуществлять данный ремонт не рекомендуется.
4. Необходим длинный вороток около 1 метра для откручивания и затяжки гайки ступицы.
5. Инструмент для демонтажа и установки обжимных хомутов, а также для снятия и установки стопорных колец наружного типа.
6. Молоток весом в 1 килограмм.

Этот список включает в себя минимальный набор инструмента необходимого для замены правого привода.

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены. Далее надевайте конус на ШРУС и снимайте с него пыльник

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно

Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Заключительные моменты

Ввиду простоты конструкции большинства узлов в Рено Логан, владельцам предоставлена возможность самостоятельной замены пришедших в негодность элементов систем. Как видно, процесс по замене сальников полуосей не характеризуется особыми трудозатратами и под силу любому «Логановоду». Такой подход неизбежно приводит к экономии средств.

При работе принимаем эффективные меры по сохранению целостности пыльников внутренних шарниров. Новые запчасти подбираем с учетом их артикулов.

Не следует пренебрегать возможностью заменить масло в коробке Рено Логан, что только позволит продлить «жизнь» данному сложному агрегату.

Ветошь используем в достаточном количестве для обеспечения тщательной очистки требующих этой манипуляции поверхностей. Это избавит трансмиссионный агрегат от проникновения в картер посторонних частиц.

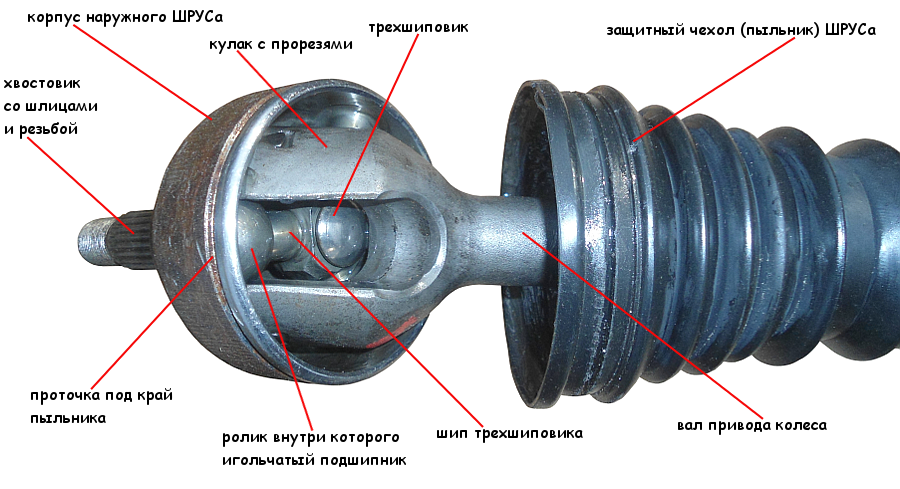

Внутренний ШРУС

Левый элемент является съёмным. На каждом шипе его трипода установлена обойма, а в пространстве между ними расположены игольчатые подшипники. Правый ШРУС тоже является триподом, но находится в корпусе и прижат пружиной. Правый и левый шарниры не взаимозаменяемы.

Детали внутренних гранат тоже подвержены износу:

• Сработка игольчатых подшипников;
• Стирание обойм;
• Износ внутренних частей корпуса.

Неисправности внутренней гранаты проявляются в появлении щелчков в районе приводов при резком ускорении по прямой и в момент начала движения, а автомобиль гудит на высокой скорости. Это указывает на то, что пора менять внутренний ШРУС.

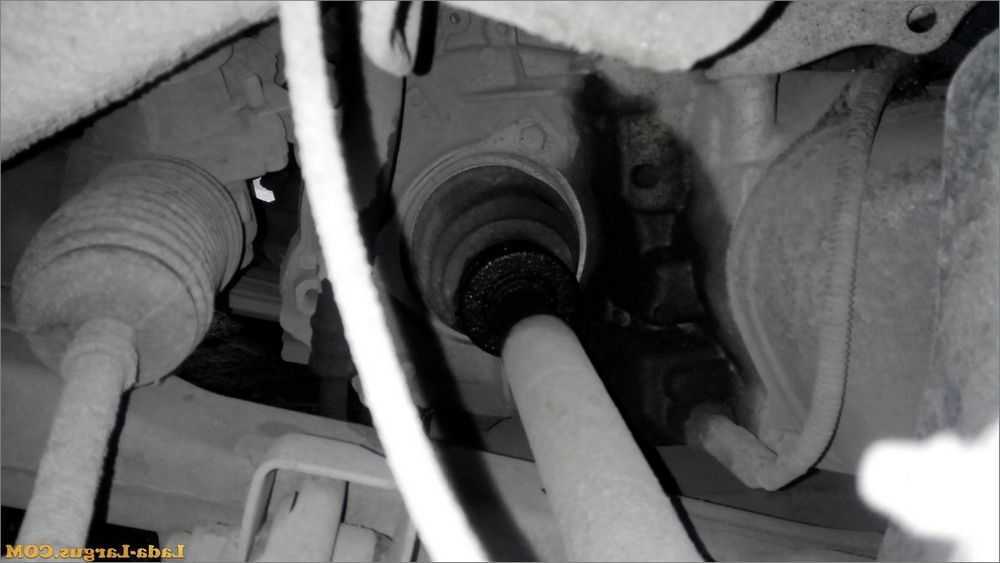

Чаще всего для Логанов характерна течь с водительской стороны, виновником которой становится левый внутренний пыльник. Замена пыльника внутреннего ШРУСа слева выполняется в определённой последовательности.

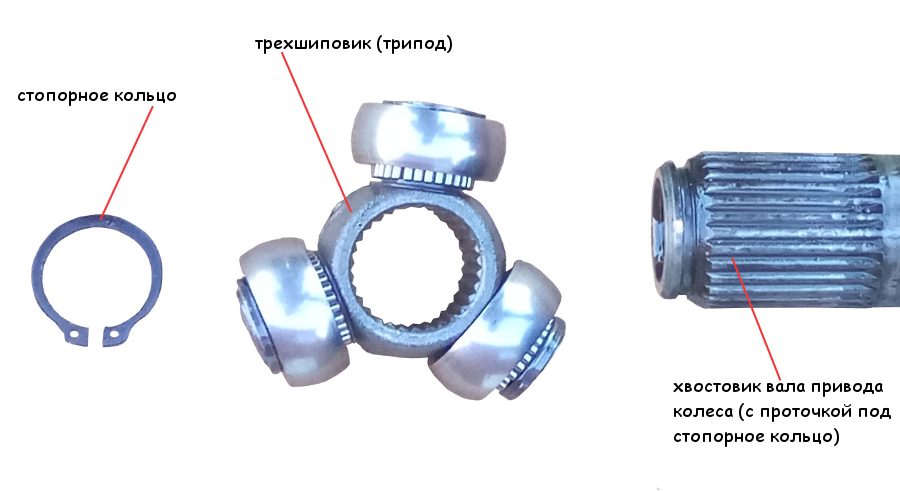

При снятом приводе с заднего конца вала снимается стопорное кольцо.

Несильными ударами бьют по триподу, чтобы он выпал. Откусывается хомут, старый резиновый пыльник снимается. Далее следует поменять по необходимости хомут и установить новый пыльник.

В сети можно найти много фото и видео, на которых выполняется разбор полуоси, восстановление её зубов, замена ШРУСов, пыльников и т. д. С их помощью будет легче провести ремонтные работы.

Процесс замены

Перед тем как менять подшипник передней стойки, запасаемся достаточным количеством ветоши и перчатками, ведь эту работу нельзя причислить к числу «чистых» занятий. В качестве дополнительной информации, можно посмотреть видео.

Разбираем

1. После вывешивания авто Рено Логан подъемником или же домкратом, снимаем колесо.

2. Откручиваем кронштейн, служащий для удержания тормозного шланга (расположен на стойке), применив ключ на «10».

3. Под капотом Рено Логан отыскиваем бачок с тормозной жидкостью и открываем на нем крышку. Отжимаем колодки для возможности снятия суппорта.

4. Взяв ключ на «18», отвинчиваем верхний болт фиксации суппорта. Нижний крепежный элемент ослабеваем. Отклоняем суппорт в сторону, освободив диск тормозного узла.

5. Посредством ключа размером «18» откручиваем болты (2 шт.), фиксирующие стойку на кронштейне поворотного кулака. Рекомендуем кулак временно «привязать» к кузову во избежание нагрузки на ШРУС.

6. Перемещаемся «под капот» Рено Логан. Для откручивания контргайки, крепящей стойку к лонжеронной чашке, вооружаемся специальной сквозной головкой на «21» и шестигранником на «6». Далее вынимаем стойку в сборе с пружинным элементом.

7. Механизмом стяжки пружины ослабеваем ее напряжение до появления свободного хода в пределах нижней и верхней стоечных чашек.

8. Отвинчиваем гайку крепления штока амортизатора к опоре Renault Logan, используя шестигранник на «6» и аналогичную головку, но уже размером «27».

9. Разбираем стойку, приступив к поочередному снятию элементов:

• опоры непосредственно с подшипником;
• чашки;
• отбойника;
• буфера, демпфирующего ход стойки;
• пыльника амортизатора.

Сборка

1. Надеваем на шток:

• пыльник, а также буфер с отбойником;
• сжатую пружину;
• верхнюю стоечную тарелку.

Следим за корректным расположением пружинного элемента: края витков упираются в специальные выступы, выполненные как на верхней, так и на нижней тарелках.

2. Надеваем опору, предварительно вставив в нее подшипник.

3. Наживляем гайку, удерживающую сборку пружины с тарелками.

3. Постепенно разжимаем стяжное устройство пружины и параллельно затягиваем эту же гайку, учитывая требуемый окончательный момент.

4. Собранную конструкцию стойки Рено Логан устанавливаем на прежнее место и сначала крепим к кузовной чашке лонжерона. Гайку полностью не затягиваем!

5. Далее выполняем сборку элементов:

• фиксируем стойку к кронштейну на поворотном кулаке;
• монтируем на прежнее место суппорт и кронштейн удерживания тормозного шланга.

6. Выполняем окончательную протяжку контргайки фиксации стойки к кузову посредством динамометрического ключа.

7. Навешиваем колесо и в путь!

Типы неисправностей

Независимо от того, с какой стороны установлен вал привода, выглядит он одинаково за исключением длины. Края этого вала оборудованы шлицевой частью, благодаря которой и происходит соединение привода со ШРУСом.

Многие автомобили оборудованы специальным балансиром, установленным на центральной части приводного вала. Со временем в полость между валом и балансиром попадает соленая каша и реагенты от дороги, тем самым провоцируя коррозию.

Многие владельцы не замечают данных артефактов, и продолжают эксплуатировать свой автомобиль до тех пор, пока вал привода не сломается в этом месте.

Эта поломка является наиболее распространенной для многих автомобилей, в том числе Рено Логан.

Еще одной поломкой, которой обладают приводные валы – это повреждение шлицевой части на краях данной детали. В этом случае автомобиль перестает двигаться, а при попытке тронуться с места издается неприятный звук. Такая неприятность связана с коррозии шлицевой части, либо чрезмерной нагрузки на данный элемент.

Меняем манжеты

Причиной, по которой потребуется заменить сальник у трипоида или у наружного шарнира, могут стать обнаружение вытекания из КПП Рено Сандеро масла. Брызги смазочного материала вокруг ШРУС требуют обязательной смены уплотнительной манжеты, иначе масла будет выходить ещё больше, коробка станет работать хуже, а под машиной начнут появляться капли жидкости.

В качестве инструментов выбирается тот же комплект, что и при замене привода шарнира Sandero. Хотя последний элемент, естественно, будет другим – соответствующим сальником.

Сальники ШРУС делят на левый и правый. И при замене обязательно устанавливать каждый на своё место. Сделать это несложно, так как левый (расположенный с водительской стороны) сальник имеет коричневый цвет, правый (со стороны пассажира) – чёрный. Основные этапы работ следующие:

https://youtube.com/watch?v=XGebC2KWWb4

1. При помощи домкрата поднимается и снимается переднее колесо с нужной стороны;
2. Откручивается ступица;
3. Вынимается сам шарнир (не тянуть лучше за тормозной диск, а вставить под деталь монтировку и выдавить ШРУС).

Иногда шарнир не поддаётся выдавливанию. В этом случае его приходится выбивать молотком. Перед этим стоит установить под деталью ёмкость, в которую начнёт стекать масло.

Теперь требуется выдавить из КПП старый сальник, заменив его новым. Перед установкой манжеты её смазывают герметиком, а место её закрепления начисто протирают. При помощи молотка деталь ставится на место. Осталось только вдавить обратно ШРУС (надев на него новый пыльник, если тот тоже весь в каплях масла) и собрать всё в противоположной последовательности. Устанавливая пыльник, его требуется надеть на ШРУС (наружный или внутренний) и стянуть хомутами.

Установка гранаты

Установили кольцо на вал и одеваем новую гранату. Тут наступает важный момент, не надо тупо забивать гранату, а укладываем стопорное кольцо, аккуратно заправляя отверткой внутрь, в тоже время надеваем на него шрус. Как только шрус дойдёт примерно до середины посадочного места, и далее забиваем молотком или рукой до щелчка. Стопор расходится внутри шруса, разжимаясь, как пружина, когда мы слышим щелчок металлического кольца.

Опытные мастера отметили по поводу запчасти важную вещь, про которую, не все знают и я тоже не знал. Ситуация такая, на валу привода 28 шлицов, а на валу наружной гранаты, если 8 клапанный мотор то 21 шлицов, а у 16-клапанного 23 шлица.

Ну так вот в чем дело, что наружные гранаты с валом 21 шлицов и приводным валом 28 шлицов редко встречаются и поставляются на рынок. А вот, если у вас на авто 28 шлицов имеет вал привода и 23 шлица вал гранаты, то такой наружный шрус можно найти в свободной продаже.

На машине 2012 года выпуска с 8-клапанным двигателем может оказаться шрус, у которого на валу привода 25 шлицов, а на валу наружной гранаты 21 шлицов. В таком случае придётся менять привод в сборе, потому что такой гранаты нет в продаже.

Поэтому перед тем, как ехать в магазин автозапчастей, надо замерить количество шлицов на валу привода, куда крепится шрус и на валу самого шруса. На всякий случай договаривайтесь с продавцом магазина о замене запчасти, если например не подойдет или заводской брак найдется, не забываем взять товарный чек.

Еще одна ситуация может произойти. Если например менять только резиновый пыльник, то может быть такое, что кольцо стопорное закусит шлицами, когда выбиваем и тогда придётся менять гранату тоже. Такая проблема бывает редко, но будьте всегда готовы, иногда не повредив наружный щрус, заменить его не получится.

Подбирайте запчасти по номеру вин кода своего автомобиля, который записан в свидетельстве о регистрации ТС и тогда вы не ошибётесь в выборе.

Симптомы неисправности сальника привода Renault Logan

Основной симптом разрыва сальника трудно не заметить. Под машиной и на деталях неожиданно появляются пятна масла. В этом случае надо сразу проверять манжету внутренней гранаты.

Выявить проблему с сальником можно также по снижению уровня трансмиссионного масла. Правда, этот симптом проявляется только в случае полного выхода элемента из строя – когда дыра на нём размером в монету.

Обычно проблема с течью возникает при пробеге 100-120 тыс. километров.Основная причина – износ материала, резина со временем дубеет.Контакты резиновой манжеты ржавеют, обрастают задирами, и из-за этого она рвётся. На сальник может попасть бензин, который быстро разъест материал.

Ресурс сальников зависит от своевременности обслуживания, планового техосмотра. При значительном ухудшении технических качеств трансмиссионного масла резиновая манжета начинает перегреваться.

Что такое пыльники и с какого материала воспроизводятся?

В большинстве случаев, такие элементы установлены практически на всех авто легкого типа, или на задних и передних мостах внедорожников. Как правило, такие транспортные средства характеризуются незаменимой подвеской.

Пыльник — это специальный чехол, предназначенный для выполнения надежной защитной функции. Создается из резины и выполняется в форме трубы гофрированного типа. Данный чехол, является практически незаменимой вещью, которая служит хорошей защитой от пыли или загрязнений любого вида. Разработчиками планировалось то, что срок надежной работы данного вида конструкций будет идентичен ресурсу всего транспортного средства. Как показало время, длительные условия эксплуатации таких элементов внесли серьезные изменения, поэтому наиболее ненадежным звеном стал именно пыльник. Специально для создания пыльника, было разработано ряд особых материалов, который отличаются отличной устойчивостью к влаге и низким температурным показателям. Перед тем как заменить пыльники ШРУСа, сначала нужно изучить условия, при которых необходима его замена.

Новый резиновый пыльник

Все шаги «от и до»

Если поворотный кулак освобождён от всех шлангов и проводов, а также он удерживается только на амортизаторной стойке, значит, осталось снять его с этой стойки. Нужны два ключа «на 18», которыми откручивают гайки на винтах. Дальше начнётся самое интересное. Колёсную ступицу надо стянуть со шлицевого вала.

Разъединяем шлицевой вал и ступицу

Доступ к «гранате» теперь открыт. Пыльник можно сразу разрезать. Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.

Как видите, снять ШРУС удалось

По внутреннему элементу ШРУСа через брусок ударяют молотком. Разъединить его с осью по-другому не получится.

Монтаж новой гранаты и пыльника

Устанавливая новый ШРУС, сначала оденьте пыльник. Не забудьте и о стопорном кольце – лучше, если оно будет новым. Полость ШРУСа перед установкой заполняют специальной смазкой.

Подготовка к монтажу

Монтаж нельзя будет выполнить, не используя молоток и брусок. Такова реальность.

Если ШРУС уже закреплён, надо обжать хомут на пыльнике. Но сначала можно добавить ещё чуть-чуть смазки.

Здесь пыльник установлен и закреплён

Получается, в ремкомплекте должен присутствовать не только ШРУС.

Замена привода на Рено

Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.

1. Ослабеваем центральную ступичную гайку и колесный крепеж.
2. Вывешиваем автомобиль Renault Logan и удаляем колесо.
3. Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
4. Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
5. Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
6. Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
7. Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
8. Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
9. Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
10. Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
11. Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
12. Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
13. Пыльники подлежат креплению с помощью новых хомутов.
14. По завершении установки хомутов можно приступать к монтажу собранной полуоси.
15. Далее производим заливку смазки в трансмиссионный агрегат.

Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.

Замена правого привода Рено Логан своими руками видео

Замена привода Рено Логан может потребоваться для решения следующих задач:. В случае повреждения устройства. С целью монтажа новых шарнирных элементов.

Для установки пыльников. С целью выполнения работ, связанных с другими узлами.

Замена привода Рено Логан

Демонтаж и монтаж брызговиков. Отбрасывание шаровой. Снятие тяги руля. Скручивание гайки фиксации амортизатора. Чтобы произвести замену привода левого и правого на Рено, подготовьте следующий инструмент:. Ключ для снятия колес. Как поменять привод на Рено Логан с левой стороны Как упоминалось, замена левого правого привода имеет индивидуальные особенности. Ниже рассмотрим, как своими руками поменять этот приводной механизм.

Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. Демонтируйте задний пистон, после чего с помощью отвертки поддевайте главный фиксатор снизу брызговика. Выводите крепления брызговика Рено из зацеплений и демонтируйте нижнюю часть.

Скручивайте гайку крепления, удерживающую кожух на кузове, и снимайте верх брызговика. Сливайте масло с КПП Рено сделать эту работу своими руками не составит труда. Снимайте колпак на колесе слева.

Послабляйте крепежные болты на колесе и на ступице. Поднимайте ручник до упора, после чего ставьте под колеса Рено специальные бруски, исключающие случайный откат автомобиля. Далее с помощью домкрата поднимайте машину и ставьте надежные подпорки. После проведенных мероприятий снимайте колесо. Выполнение проделанных манипуляций своими руками не вызывает сложностей даже у новичков. Отбрасывайте рулевую тягу слева от рычага.

Послабляйте протяжку крепежной гайки стойки амортизатора, а далее — скручивайте гайку до завершения резьбы.

Замена привода на Рено Логан

При этом полностью снимать гайку не. Отбрасывайте от кулака поворотного типа шаровую. Для этого отжимайте рычаг и надавливайте на него. Здесь нужно преодолеть препятствие стабилизатора. Отводите стойку влево или вправо. Доставайте из ступичный хвостовик внешнего ШРУС.

Здесь важно использовать проставку. Скручивайте три крепежных болта, которые удерживают кожух внутреннего ШРУС привода к картеру КПП, а далее доставайте внутренний шарнир и демонтируйте привод Рено. Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы

Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак

Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы. Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак.

Мой Duster

Как видно из описанного выше алгоритма, заменить левый привод не составляет труда. При появлении проблем или вопросов можно посмотреть видео, где в выполняемой работе видна рука мастера.

Как заменить правый привод Рено Логан? При неисправности привода с правой стороны замена производится следующим образом:. Выполняйте операции с первой по девятую, описанные в прошлом разделе. Сдвигайте кожух внутреннего шарнира здесь пригодится ваша правая рука, усилия которой будет достаточно. Как только кожух сойдет с хвостовика шлицевого типа, демонтируйте правый привод колес спереди.

После выполнения ремонтных работ или замены устройства возвращайте все элементы по обратному алгоритму. Заливайте масло в КПП, ставьте колесо и закручивайте болтовые соединения по принципу, который описан выше. Эта работа рассмотрена на видео, где мастер пытается передать весь свой опыт.

Для этого: Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. При неисправности привода с правой стороны замена производится следующим образом: Выполняйте операции с первой по девятую, описанные в прошлом разделе.

Детали и расходники:

Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью

Соблюдайте осторожность и при монтаже привода

Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности. Заправьте маслом коробку переключения передач

Соблюдайте осторожность и при монтаже привода

Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности. Долейте масло в коробку переключения передач, как описано здесь.

Замена ШРУСа на Рено Логан до 2010 года выпуска

Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой. Установите автомобиль на колеса, сняв с опор, а затем затяните ступичную гайку. Момент затяжки ступичной гайки — Нм.

Перемещать автомобиль при незатянутой гайке ступицы категорически воспрещается, иначе возможно повреждение сепаратора ступичного подшипника.

Наружный ШРУС приводов колес Рено Логан

— Назначение наружного ШРУСа

Наружные ШРУСы в приводах передних колес автомобиля Рено Логан предназначены для передачи крутящего момента на передние колеса (при различных углах их поворота) через вал привода от коробки передач.

— Расположение на автомобиле

Наружные ШРУСы установлены на концах валов приводов передних колес автомобиля. Каждый наружный ШРУС непосредственно вставляется по шлицам в ступицу колеса и закрепляется ступичной гайкой.

— Устройство наружного ШРУСа Рено Логан первого поколения

Наружные ШРУСы правого и левого приводов передних колес автомобиля Рено Логан первого поколения одинаковые по устройству, не съемные и не разборные.

Наружный ШРУС каждого привода состоит из кулака, выполненного заодно с валом привода и корпуса с жестко закрепленным внутри него трехшиповиком с роликовыми подшипниками. На корпусе имеется шлицевой наконечник (хвостовик), который вставляется в ступицу колеса и крепится ступичной гайкой.

В кулаке проточены пазы по которым перемещаются ролики трехшиповика за счет чего достигается подвижность корпуса ШРУСа относительно кулака, что позволяет передавать крутящий момент при любом положении колеса во время движения автомобиля.

От внешнего воздействия детали ШРУСа защищены защитным резиновым (пластиковым) чехлом (пыльником). Своим широким концом пыльник установлен в кольцевой проточке на корпусе ШРУСа, узким концом в кольцевой проточке на валу привода. Пыльник крепится большим и маленьким хомутами, под которые в нем имеется подштамповка.

— Обслуживание наружного ШРУСа

Наружные ШРУСы приводов колес автомобиля Рено Логан первого поколения — детали с очень большим ресурсом использования. Какого бы то ни было обслуживания при эксплуатации автомобиля они не требуют. Все обслуживание сводится к периодическому контролю состояния пыльников. В случае повреждения пыльника нужно немедленно его заменить.

— Неисправности и ремонт наружного ШРУСа

Основная неисправность наружного ШРУСа — повреждение защитного чехла — пыльника. В случае обнаружения каких-либо его повреждений, вытекания смазки необходимо как можно скорее провести замену пыльника.

При замене промываются бензином, керосином или соляркой детали ШРУСа, во внутрь нового пыльника при установке закладывается определенное количество специальной смазки (294±10 см³). Применяется смазка с дисульфидом молибдена. Например, MOBIL CVG 825 BLACK STAR или ШРУС-4. Подробнее о замене пыльника: «Замена пыльника наружного ШРУСа Рено Логан».

Если замена поврежденного пыльника проведена своевременно и автомобиль с такой неисправностью эксплуатировался недолго, то можно с уверенностью ездить дальше.

Другая неисправность — выход из строя роликов трехшиповика наружного ШРУСа встречается крайне редко. Чаще всего она является следствием длительной эксплуатации автомобиля с поврежденным пыльником наружного ШРУСа, когда смазка вытекает через трещины, а вода, пыль и грязь попадают в корпус ШРУСа и разрушают его детали. При этом появляется вибрация со стороны передних колес при движении автомобиля, предающаяся на руль и кузов. Возможен хруст при повороте. В результате придется заменить привод в сборе, так как наружный ШРУС не съемный.

— Применяемость наружных ШРУСов на автомобиле Рено Логан первого поколения

На автомобиле Рено Логан первого поколения в приводе передних колес применяется наружный шарнир угловых скоростей (ШРУС) GE 86 .

Примечания и дополнения

Что такое трехшиповик? Трехшиповик — это ступица с тремя шипами (цапфами) на которых установлены игольчатые подшипники и ролики. Ролик установлен поверх игольчатого подшипника и закреплен стопорным кольцом. Игольчатый подшипник фиксируется на шипе запорным кольцом надетым на стопорное.

Взамен не разборных приводов колес на автомобиль Рено Логан первого поколения можно установить не разборный либо разборный привод от автомобиля второго поколения. У него более тонкий вал, но он взаимозаменяем со старым. На разборном приводе замена пыльников и ШРУСов перестает быть большой проблемой.

Источник

Когда нужно проводить замену

Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:

• при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
• в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
• при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
• крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.

Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.

Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.

Как поставить привод левый на рено логан

Замена помпы рено мастер 2. Но мотор. Как снять натяжной ролик на рено симбол Снимаем верхнее крепление двигателя, опускаем двигатель на домкрате вниз, он ляжет на подрамник. Как заменить свечи накала рено сценик 3 Тут дело даже не в обязательности, а в удобности, без жабо сверху места становится.

Renault logan замена ремня своими руками Для ВАЗ 2110 выпускаются два вида двигателей: с 8 и 16 клапанами. Водители считают.

Замена ШРУСа Рено Логан с фото

Как увеличить клиренс на рено кенго Сеичас на ней стоит всё родное резина, диски, амортизаторы, пружины и т. На следующий. Замена сальника правого шруса логана В числе самых неприятных неисправностей в моделях Рено Логан присутствует появление течи масла через.

Как погасить лампочку подушки безопасности рено логан Здравствуйте уважаемые форумчане надеюсь на ваш совет. Замена ремня том рено меган дизель Невзирая на тип дизель либо бензин применяемого мотора в вашем Рено Меган смена ремня.
