Когда менять сайлентблоки задних рычагов на Форд Фокус 2

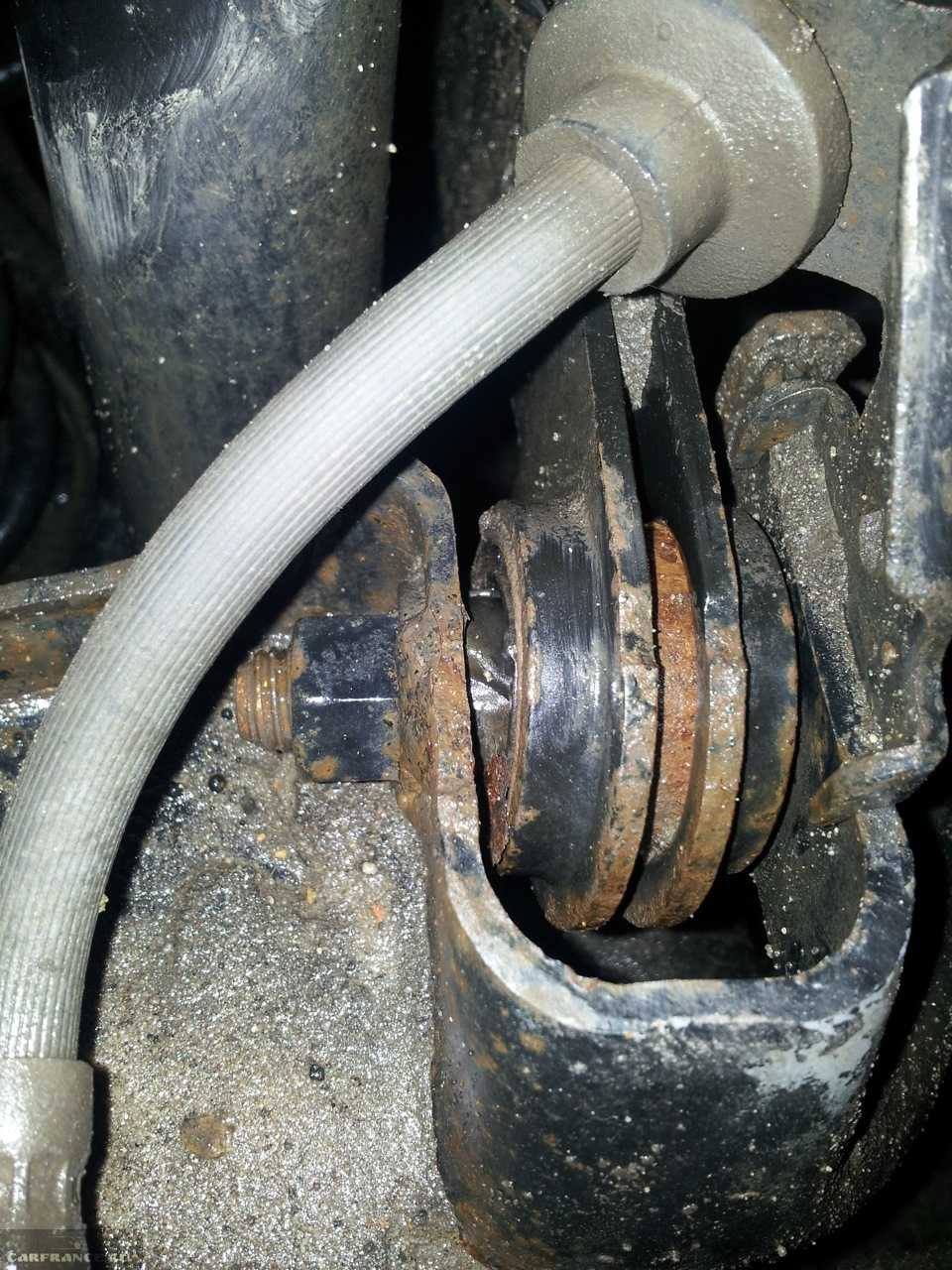

Износ видно сразу.
То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.
То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:
- стук и скрип в районе заднего моста;
- неустойчивость автомобиля при резком перестроении и в поворотах;
- увод машины в сторону при торможении;
- неравномерный износ резины задних колёс;
- нарушенные углы развала-схождения задних колёс.
Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.
Какие сайлентблоки будем ставить?

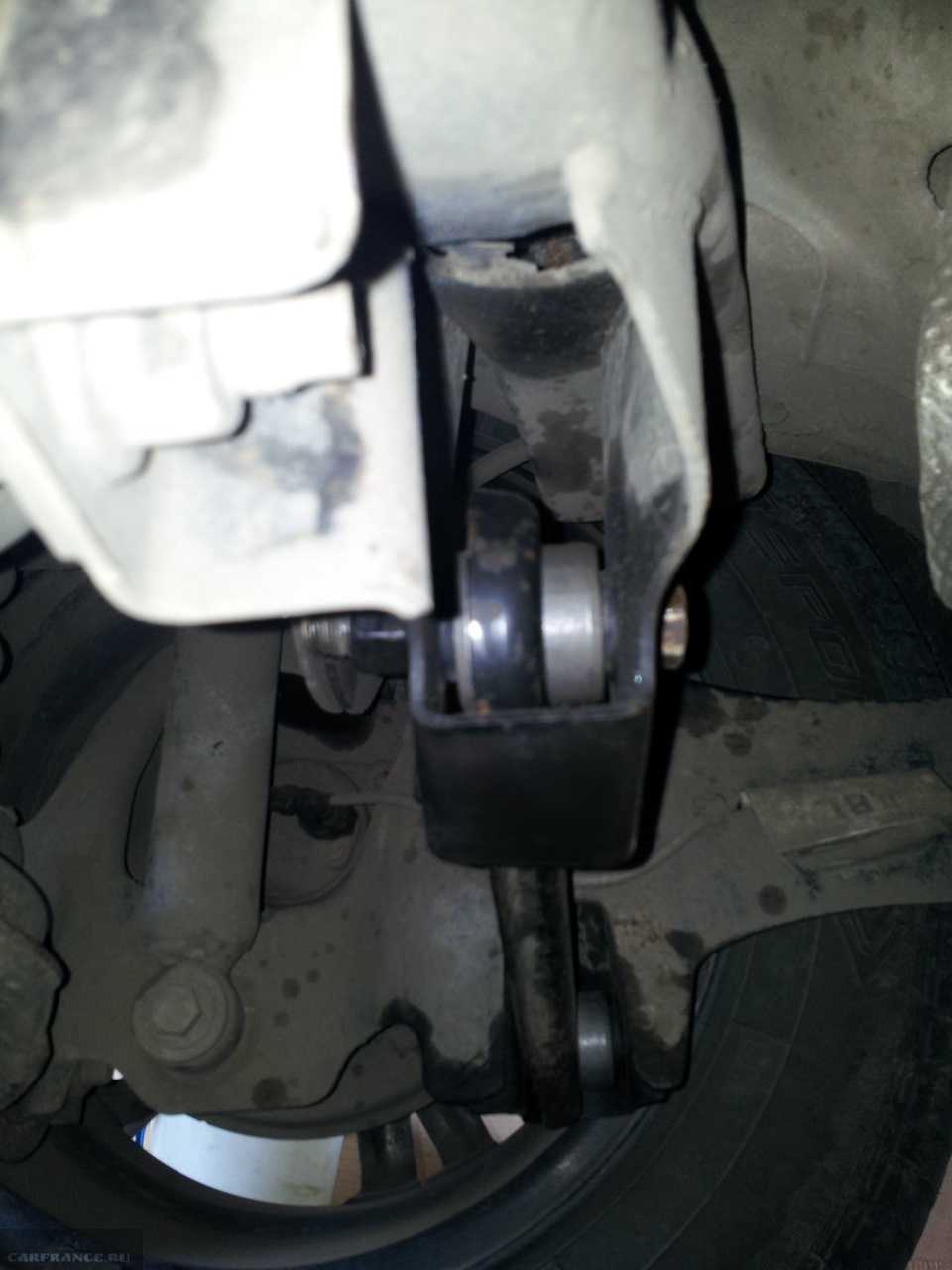

Новые сайлентблоки установлены.
Но есть опасность нарваться на контрафакт, на рынке появляется всё больше подделок рычагов из стали отвратительного качества. Однако если рычаги в нормальном состоянии, а из строя вышли только сайлентблоки, будем их менять. Работа по замене стоит в среднем около 4–4,5 тысяч рублей в зависимости от сервиса, поэтому сэкономим деньги и заменим сайлентблоки своими руками.
На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder. Вот их каталожные номера:
- Lemforder 31938 01, это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм;
- Lemforder 31940 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2;
- Febi 34249, продаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага;
- десять болтов Febi 29451 с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15;
- два регулировочных болта для установки развала Mazda BP4K-28-66ZB;
- две регулировочные шайбы Mazda BP4K-28-473A;
- Hanse HR 402 183 — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм;
- внутренний сайлентблок нижнего поперечного рычага, Hanse HR 402 182, диаметры такие же;
- две втулки стабилизатора поперечной устойчивости Lemforder 34054 01.

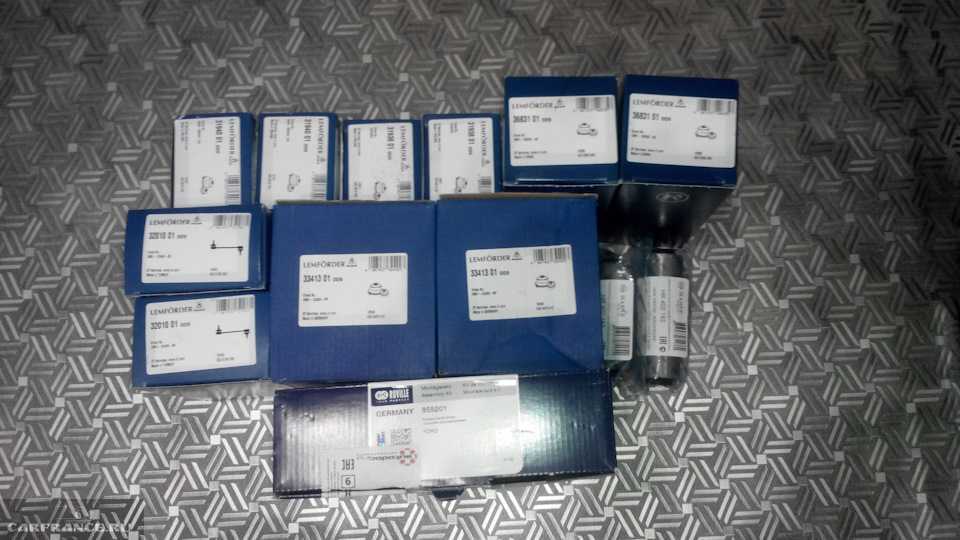

Все запчасти выглядит примерно так
Это интересно: Форд фокус 2 замена задних колодок барабаны — разбираем в общих чертах
Передняя подвеска Форд Фокус 3
Передняя подвеска Форд Фокус 3Передняя подвеска независимая, рычажно-пружинная, типа Макферсон, с телескопическими амортизаторными витыми цилиндрическими пружинами, нижними рычагами и стабилизатором поперечной устойчивости.Основным элементом передней подвески является телескопическая амортизаторная стойка 8, совмещающая функции телескопического элемента направляющегоПередняя подвеска: 1 — пружина; 2 — защитный чехол стойки; 3 — стойка стабилизатора поперечной устойчивости; 4 — штанга стабилизатора поперечной устойчивости; 5 — поперечина передней подвески; б — верхняя опора амортизаторной стойки; 7 — нижняя тарелка пружины; 8 — амортизаторная стойка; 9 — поворотный кулак; 10 — ступица колеса; 11 — нижний рычагвертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина 1, верхняя опора 6 в сборе с подшипником и буфером сжатия, через которую передается нагрузка на кузов автомобиля.Амортизаторная стойка соединена с поворотным кулаком 9 подвески шаровой опорой. Нижние рычаги прикреплены к поперечине 5 передней подвески с помощью сайлентблоков. Поперечина, в свою очередь, прикреплена к лонжеронам кузова.Стабилизатор поперечной устойчивости соединен с поперечиной 5 передней подвески двумя скобами, а с амортизаторными стойками 8 — стойками 3 стабилизатора.Ступицы 10 передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.
Проверка деталей подвески
Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.На резиновых деталях подвески не допускаются:- признаки старения резины;- механические повреждения.На резинометаллических шарнирах не допускаются:- признаки старения, трещины, одностороннее выпучивание резинового массива;- отрыв резинового массива от арматуры.Неисправные детали замените.Особое внимание обратите на механические повреждения (деформации, трещины и др.) элементов подвески, особенно рычагов.
Итак, алгоритм действий:
- Поддомкрачиваем задний мост автомобиля и снимаем колесо. Рекомендуется менять сайлентблоки задней подвески сразу с обеих сторон. Опускаем мост на колоду или специальные железные подставки.
- Используя стяжки, максимально сжимаем пружину.
- С помощью домкрата подымаем главный рычаг, на котором устанавливается колесо и выкручиваем болт фиксирующий нижний задний рычаг под пружиной.
- Пружина вынимается и откладывается в сторону, рычаг под пружиной опускается.
- Откручиваем передний нижний рычаг, верхний рычаг задней подвески и крепление амортизатора.
- Снимаем с крючка и отсоединяем тросик ручного тормоза.
- Вывинчиваем болтик крепления АБС (антибуксировочной системы) и отсоединяем клемму АБС.
- Отвинчиваем два болта, которыми продольный рычаг крепится к раме автомобиля. Отводим рычаг в сторону, чтобs замена сайлентблоков была удобнее.
- С помощью съёмника выпрессовываем старый сайлентблок и впрессовываем новый. Если съемника нет, можно обратиться на СТО. Лучше всего, если замена сайлентблоков будет производиться при вас. Особенность сайлентблоков Форд Фокус 2 в том, что у них разный диаметр и входить в гнездо они должны обязательно меньшим диаметром. В противном случае гнездо деформируется и диаметр его увеличивается, что приводит к обязательной замене рычагов задней подвески.
- Собираем все в обратном порядке. Что касается регулировки развала-схождения Форд Фокус 2 после того, как была проведена замена сайлентблоков, то если Вы не трогали развальный болт, это не обязательно, но все-таки желательно.
