Проверяем и меняем шаровую опору на рено логан своими руками (видео есть)

Снятие старой

Во время работы вам не обойтись без следующих инструментов:

• молотка;
• двух рожковых ключей на 16 и 18;
• торцевого ключа на 30;
• зубила;
• ключа на 13;
• оправки для распрессовки;
• плоской отвёртки.

Замену производят при полностью снятом рычаге подвески Рено Сандеро. Кроме того, для удобства монтажа снимают ещё и суппорт, для чего требуется повернуть колесо и отвернуть 2 болта (при первой замене они могут откручиваться очень туго из-за посадки на краску). Теперь следует:

1. Развести при помощи отвёртки колодки;
2. Снять суппорт (для сохранности детали желательно сразу же подвесить её на проволочный крючок);
3. Смазав резьбовую часть, открутить болт, которым крепится опора. Если это не получается, крепёж можно попробовать выбить, используя зубило;
4. Залить в образовавшееся отверстие смазку и забить небольшой клин;
5. Вытащить из кулака шаровую.

После изъятия детали из кулака появляется возможность её распрессовки, особенности которой можно увидеть на видео, которых в интернете достаточно много. Она выполняется в несколько этапов:

1. Проверка наличия стопорного кольца, которое следует извлечь перед распрессовкой;
2. Установка опорки на металлической трубе;
3. Выбивание шаровой.

Во время работы требуется не повредить пыльник, который ещё пригодится для новой запчасти. Если же он изношен, можно заменить и этот элемент.

Замена рычагов рено логан своими руками — Автомастер

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

Рычаг передний левый

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

ЭТО ИНТЕРЕСНО: Замена сайлентблоков рено логан

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

1. Переднее колесо поддомкрачивают и снимают;
2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку; Основная тяга – трубка и гайки
3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз; Предпоследний шаг по демонтажу
5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

• 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
• 3, болт и гайка основной тяги – 62 Н*м;
• 8, гайка крепления тяги к кузову – 21 Н*м;
• 12, гайка на шпильке стабилизатора – 14 Н*м;
• 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Регламент

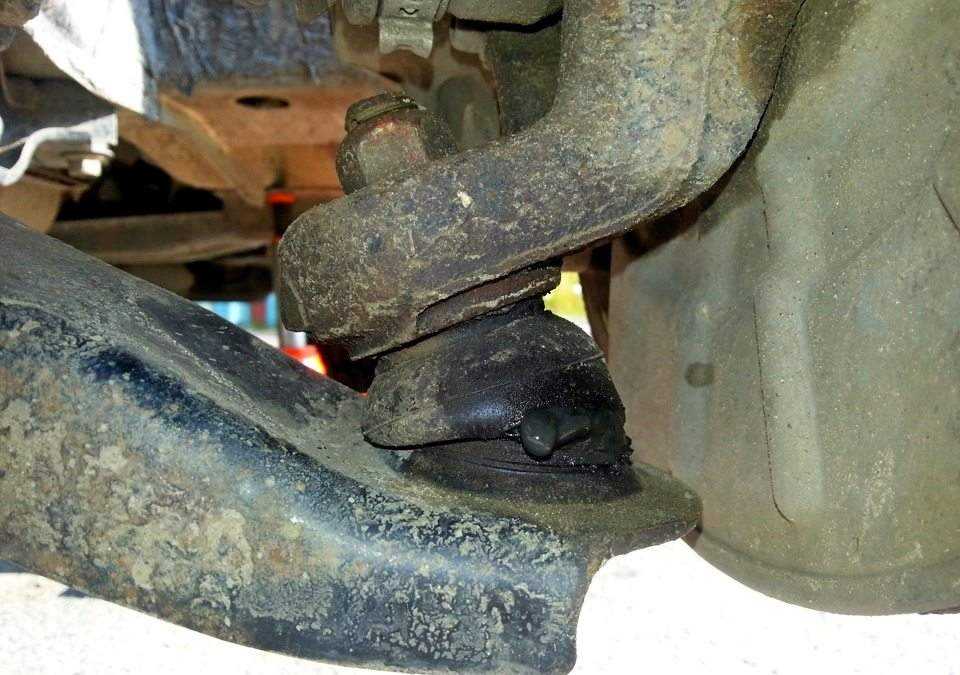

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Шаровая опора (не Рено)

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

Регламентные операции:

Замена шаровой опоры Рено Логан и Сандеро

В зависимости от того, какой способ замены опоры был выбран (с рычагом, или отдельно), сложность выполнения работы будет разной. Дело в том, что при замене только опоры без рычага придется выпрессовывать старую и запрессовывать новую. Конечно, это можно сделать проставками и кувалдой, тем не менее куда безопаснее для рычага использовать пресс.

Теоретически замена шаровой опоры возможна и без демонтажа рычага, но только в том случае, если владелец собирается продавать машину. Мы же понимаем, что любая неестественная ударная нагрузка на рычаг все-таки скажется на его геометрии. Последствия могут быть самыми разными и в худшем случае покупка нового рычага нам будет казаться манной небесной. Поэтому все же стоит подумать.

Тем не менее меняют опору по такой методике:

1. Вывешивается передняя часть автомобиля, снимаются передние колеса.
2. Откручиваем грязезащитный кожух в колесной арке.
3. Откручиваем гайки крепления рычага.
4. Откручиваем гайку болта фиксации стяжного болта шарового пальца на поворотном кулаке.
5. Вынимаем болт из кулака.
6. Выпрессовывем шаровый палец из кулака.
7. Снимаем рычаг в сборе с шаровой опорой.
8. Используя проставку, которая больше опоры по диаметру снизу, выпрессовываем опору из рычага с помощью пресса.
9. Очищаем рычаг от пыли и грязи. Берем новую шаровую и, установив срез корпуса опоры параллельно ходу движения машины наружу, вставляем новую опору в рычаг.
10. С помощью той же оправки и пресса запрессовываем новую опору в рычаг.
11. Проверяем пыльник и его стопорное кольцо, при необходимости набиваем смазкой пыльник.

Сборку проводим в обратной последовательности.

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Шаровая опора — это важная составляющая ходовой части практически любого современного автомобиля. У Логана она неразборная, необслуживаемая и официально поставляется только вместе с рычагом. Состоит из шарового пальца, который запрессован в металлический корпус вместе с пластиковой втулкой.

Предназначена для соединения ступицы рулевого колеса с основным рычагом передней подвески. Если «запустить» этот узел до критического состояния, то переднее колесо может самопроизвольно повернуться в сторону, отдельно от другого. Такая ситуация аварийно опасна, особенно на скорости более 30 км/ч.

Общий вид устройства передней подвески: 1 — подрамник подвески; 2 — рычаг подвески с сайлентблоками и шаровой опорой; 3 — поворотный кулак со ступицей и подшипником; 4 — амортизационная стойка; 5 — штанга стабилизатора поперечной устойчивости.

Как проверить исправность нижней шаровой

Проверка нижней шаровой опоры осуществляется по очень похожим на исследования состояния верхней детали алгоритмам, но с той лишь разницей, что раскачиванию подвергается не весь автомобиль, а лишь отдельная его часть.

Проверка нижних шаровых на подъемнике

При наличии возможности установить автомобиль на подъемник, следует обязательно использовать данное устройство для проведения диагностических мероприятий. Проверка нижних шаровых с подъемом машины осуществляется в такой последовательности:

• Приподнять автомобиль до удобной высоты.
• Разместить между проушиной поворотного кулака и рычагом опоры монтировку, отрезок арматуры или трубы небольшого диаметра.
• Покачать рычагом таким образом чтобы загрузить и разгрузить шаровую опору.

Если в результате проведения диагностической операции будет обнаружен люфт, то шаровую опору необходимо будет заменить.

Проверка нижней шаровой опоры на машине без подъемника

Проверка нижней шаровой опоры может быть выполнена без применения подъемного механизма. Для проведения диагностики рекомендуется установить автомобиль на эстакаду или смотровую яму. Затем следует также зайти непосредственно под двигатель автомобиля и с помощью рычага раскачать элемент подвески, на котором находится шаровая опора. При наличии даже незначительного люфта деталь должна быть заменена новым изделием.

Проверка шаровой опоры Рено Логан

Для проверки шаровых опор Рено Логан рекомендуется поставить автомобиль на смотровую яму и тщательно осмотреть элементы подвески. Если будут обнаружено повреждение пыльника, то, с высокой долей вероятности, потребуется замена шаровой.

При отсутствии возможности установить автомобиль на эстакаду или подъемник, следует приподнять автомобиль домкратом с одной стороны и покачать колесо, надавливая на его верхнюю часть. Люфт будет свидетельствовать о наличии поврежденных элементов подвески.

Как проверить шаровую опору на ВАЗ 2110

При длительной эксплуатации пыльник шаровой опоры Ваз 2110 может полностью разрушиться. Определить отсутствие этой детали можно, если приподнять автомобиль на подъемнике или поставив его на эстакаде или смотровой яме.

Если пыльник отсутствует или разорван, то шаровую опору следует заменить вне зависимости от состояния этой детали. При отсутствии видимых повреждений резиновой защиты следует вывесить поочередно колеса и попытаться раскачать их в перпендикулярном движению автомобиля направлении. Если будут слышны стучащие звуки, то детали подвески неисправны.

Как проверить шаровую опору на Приоре

На Приоре наличие люфта подвески определяется следующим образом:

• Вывесить на домкрате передок автомобиля.
• Взять колесо руками в верхней и нижней точках.
• Покачать поочередно каждое колесо.

Если в результате проделанной работы будет обнаружен люфт в системе подвески автомобиля, то следует поднять автомобиль на подъемнике или поставить над смотровой ямой и с помощью монтировки проверить наличие люфта в каждом шарнирном соединении.

Как проверить шаровые на ВАЗ 2114

Вывешиванием передних колес с последующим расшатыванием можно успешно проверить техническое состояние деталей передней подвески автомобиля ВАЗ 2114. Второй способ диагностики заключается в установке автомобиля на эстакаде или подъемнике. Затем потребуется зайти под автомобиль и разместить монтировку между проушиной поворотного рычага и рычагом опоры. Двигая инструмент в вертикальном напряжении можно определить наличие люфта в шаровой опоре.

Как проверить шаровую опору на ВАЗ 2107

На ВАЗ 2107 шаровую опору можно проверить «дедовским» способом. Для этого необходимо приложить значительное усилие к передней части капота. Для того чтобы несколько раз «прокачать» автомобиль со значительной амплитудой.

Если есть возможность установить автомобиль на эстакаду или на подъемник, то можно попытаться определить неисправность детали при визуальном осмотре. Даже при незначительном повреждении пыльника шаровую опору рекомендуется заменить.

Как проверить шаровые на ВАЗ 2106

Чтобы проверить шаровые опоры на ВАЗ 2106 необходимо выполнить следующие действия:

• Вывесить передок автомобиля на домкрате.
• Взять колесо в верхней и нижней точке.
• Попытаться раскачать колесо в перпендикулярном движению автомобиля направлении.

После проверки шаровой опоры с одной стороны следует приступить к диагностике детали с противоположной стороны.

Детальная инструкция по замене шаровой опоры

Постепенно мы подошли к самому важному, сложному и ответственному мероприятию – непосредственно замене шаровой опоры на «Рено-Логан». Мы постарались описать процедуру простыми словами, чтобы обычному автовладельцу было понятно, что, в каком порядке и для чего необходимо сделать

Начинаем с того, что устанавливаем автомобиль на ровную площадку, желательно на смотровую яму в гаражном помещении

Не забывайте про противооткатные упоры. Поверьте, это маленькое мероприятие обладает очень высоким КПД, поэтому не пренебрегайте им

Начинаем с того, что устанавливаем автомобиль на ровную площадку, желательно на смотровую яму в гаражном помещении. Не забывайте про противооткатные упоры. Поверьте, это маленькое мероприятие обладает очень высоким КПД, поэтому не пренебрегайте им.

Как мы упоминали, в «Рено-Логан» рычаг и шаровая опора – одно целое, поэтому ремонт придется проводить комплексно. В буквальном смысле, конечно же, сперва потребуется снять рычаг. После того как автомобиль установлен на домкрат или подъемник, снимите колесо. Затем отвинтите гайку, на которой крепится сама опора. Здесь монтаж элемента подвески выполнен не конкретно на палец, а на дополнительный болт. Тот, в свою очередь, перетянут хомутом. Вот на этом болте и необходимо снять гайку.

Затем нужно снять кожух, которым закрыта опора от внешнего вмешательства

Выполнен он из пластика, поэтому важно не придавать ему усилий. Далее необходимо снять две гайки: на 13 и на 18

В большинстве случаев они затянуты крепко, поэтому придется приложить чуть больше усилий, чем обычно

После того как крепления сняты, можно и нужно демонтировать палку. За ней откроется второй болт, на котором закреплен рычаг

В большинстве случаев они затянуты крепко, поэтому придется приложить чуть больше усилий, чем обычно. После того как крепления сняты, можно и нужно демонтировать палку. За ней откроется второй болт, на котором закреплен рычаг.

Когда вы думаете, как поменять шаровую опору на «Рено-Логан», возникает вопрос, можно ли это сделать отдельно от рычага. Часто рычаг не имеет рядом стоящего горизонтального стабилизатора. В этом случае демонтаж выполняется проще. В ситуациях, когда стабилизатор все же установлен, нужно снять и его гайку.

И так, рычаг снят, теперь можно приступить к демонтажу шаровой опоры. Воспользуйтесь инструментом под названием надставка. Возьмите новую опору и забейте ее в паз. Если она вошла слишком легко, это плохой знак. В этом случается рекомендуется посетить ближайшее СТО, в котором опытные мастера «подтянут» ее до упругого и надежного положения в пазе. Делается это при помощи сварочного аппарата и представляет из себя пару прихватов. Не переживайте о эстетической составляющей подобного решения. Это лишь говорит о том, что предыдущая опора разбухла и расширила родной паз. При последующей замене вы легко срежете прихваты.

После того как вы убедились в том, что шаровая установлена надежно, возвращайте на место рычаг. Будьте внимательны и соблюдайте следующий порядок действий:

1. Первым делом нужно установить палец шаровой.
2. Сразу после этого, используя молоток, необходимо забить сайлентблоки.

Мы не зря акцентируем внимание на порядок работ. В противном случае, палец шаровой опоры просто не удастся вставить в цапфу

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника

Предварительно стоит вернуть на место переднее колесо

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника. Предварительно стоит вернуть на место переднее колесо

Это делается для того, чтобы качественно затянуть все болты под весом автомобиля

Есть одно неудобство, но это скорее вынужденная мера, составляющая часть замены шаровой опоры. Так, потребуется выполнить обратный съем колеса, чтобы вернуть на место палку. После этого считается, что замена шаровой опоры прошла успешно

Это делается для того, чтобы качественно затянуть все болты под весом автомобиля. Есть одно неудобство, но это скорее вынужденная мера, составляющая часть замены шаровой опоры. Так, потребуется выполнить обратный съем колеса, чтобы вернуть на место палку. После этого считается, что замена шаровой опоры прошла успешно.

Сколько шаровых опор на ларгусе

«Лада Ларгус» — это российский универсал, построенный на базе «Рено Логана». Машина серийно производится с 2012 года. Универсал имеет классическую схему подвески, где спереди стоят стойки «МакФерсон». Для осуществления поворота колеса в конструкции также предусмотрена шаровая опора. «Лада Ларгус» оснащается данным элементом в верхней и нижней части ступицы. Что это за деталь, каковы ее неисправности и как ее заменить своими руками? Все это вы узнаете в нашей сегодняшней статье.

Характеристика

Неотъемлемый элемент ходовой части автомобиля «Лада Ларгус» — шаровая опора. Эта деталь является связующим звеном между управляемым колесом и треугольным рычагом подвески. Элемент помогает проворачивать ступицу в разном положении.

Сама деталь имеет конусообразную форму с шаровым наконечником (откуда и столь специфическое название), который одновременно раскачивается и вращается. Таким образом, шаровая опора «Лады Ларгус» обеспечивает поворот ступицы, сохраняя само колесо в горизонтальной плоскости.

При этом диск может перемещаться свободно в вертикальном положении (когда машина попадает на яму или любую другую неровность).

Возможные неисправности

В 90 процентах случаев причина выхода из строя шаровой опоры заключается в негерметичном пыльнике. Он являет собой небольшой кусок резины, закрывающий места соединения. Со временем пыльник рассыхается и трескается. В итоге внутрь попадает вода и грязь, действуя, как абразив. Также в опоре образуются и коррозионные процессы, которые существенно снижают ее ресурс.

Инструменты

Для выполнения операции по замене данной детали нам потребуется:

• Балонник.
• Домкрат.
• Динамометрический ключ.
• Толстая шлицевая отвертка и небольшой молоток.
• Рожковые ключи, а также головка «на 16», «на 18».

Приступаем к работе

Итак, как производится замена шаровой опоры «Лады Ларгус»? Сперва нам нужно ослабить болты крепления самого колеса (если есть «секретки», откручиваем и их). Далее вывешиваем переднюю часть автомобиля, использовав домкрат. После этого отсоединяем крепеж штанги стабилизатора поперечной устойчивости. Если есть металлическая защита двигателя, снимаем и ее.

Затем при помощи головки «на 16» откручиваем гайку болта, который стягивает палец шаровой с поворотным кулаком. С другой стороны придерживаем болт ключом такого же диаметра. Вынимаем элемент наружу. Теперь нам нужно разжать соединение пальца опоры и поворотного кулака.

Сделать это непросто – потребуется мощная минусовая отвертка (ею же можно выбить болт «на 16», если он застрял в пазах). Затем выводим из отверстия кулака палец шаровой. Будьте внимательны – деталь может не поддаваться.

Поэтому одновременно пошатываем поворотный кулак, держась за тормозной диск.

Снимаем опору с рычага

Теперь, когда элемент изъят из автомобиля, приступаем к его разборке. При помощи отвертки поддеваем опору под буртик. Выпрессовываем шаровую из рычага, опираясь на его ребро. Далее смотрим на состояние самого элемента. Отверстие в рычаге не должно иметь трещин и каких-либо разрывов. Если все в порядке, очищаем его от грязи ветошью, смоченной в бензине или уайт-спирите, и приступаем к запрессовке новой опоры.

Моменты затяжек

При сборке важно правильно затянуть все болты. Так, гайки крепления сайлентблоков рычага затягиваются с усилием в 105 Нм. Соединительная тяга – 21 Нм

Болт, что стягивает поворотный кулак и шаровую, затягивается с усилием в 62 Нм

Соединительная тяга – 21 Нм. Болт, что стягивает поворотный кулак и шаровую, затягивается с усилием в 62 Нм.

Ремонт детали или восстановление?

Шаровые опоры подлежат ремонту только в случае небольшой выработки. Но выполнить это своими руками довольно трудно. Стоимость восстановления шаровых опор на СТО – около тысячи рублей. Плюс снятие и установка — 1400 рублей. Исходя из этого, более верным решением будет покупка и установка новой шаровой опоры на «Ладу Ларгус».

Срок службы и осмотр шаровой

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров. Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие)

При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу. Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сделайте следующее:

Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников. Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения

Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа. Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки

Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности

Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки. Выявление любых повреждений на этих элементах требует незамедлительной замены

Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.

Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.

3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.

После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.

4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.

5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.

6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.

После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.

7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.

Отмечено место где может быть стопорное кольцо

8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.

9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.

10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.

11. Несколькими ударами молотка выбиваем шаровую в оправку.

12. Поднимаем немного домкрат и убираем оправку с упором.

13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.

14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.

Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.

15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.

16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.

Так же если с вашей новой шаровой идет стопорное кольцо, установите его.

17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.

Палец нужно вставить на такую глубину чтобы вошел болт.

Если палец плохо идет, можно снизу рычага немного постучать молотком.

18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.

19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.

20. Устанавливаем суппорт и колесо.

Советы

В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.

Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.

Причины износа

Таким образом, причинами износа шаровой являются:

1. Износ по естественным причинам. Раньше времени повреждаются детали, изготовленные не по всем правилам технологии. Стоят они значительно дешевле оригинальных запчастей, поэтому активно скупаются владельцами машин. Однако примерно через 70-100 тыс. км пробега эти шаровые изнашиваются. Если на элемент оказывают влияние дополнительные факторы (отсутствие ухода, частая езда по грязи, постоянные высокие скорости, резкие перепады температур), то ресурс снижается еще больше.
2. Пыльник. Его называют также защитником, подразумевая основную функцию — не допускать попадания грязи, песка и влаги. Владельцу машины надо время от времени осматривать элемент, ведь если он порвется, то вызовет обязательное повреждение шарнира. Порванные пыльники следует срочно заменять, нанося на новый расходник специальную смазку.
3. Повышенная нагрузка. Сильно нагружает шаровую опору агрессивная и быстрая езда. У нас в России таких дорог, где можно разгоняться до 150-200 км/ч, очень мало, поэтому ездить надо крайне аккуратно. Если колесо попадет в яму, то это вызовет поломку шаровой, так как она первой берет удар на себя. Также это происходит, когда водитель перевозит на автомобиле большой по весу груз или берет на буксир другую машину, которая по массе не соответствует допустимым нормам.
4. Засыхание смазки. Внутри шаровой опоры всегда должна быть смазка. Она может исчезать по причине высыхания или испарения, что происходит из‐за повреждения пыльника. Нужно регулярно добавлять литол с помощью шприца или специального инструмента.

Чтобы избежать ранних поломок шаровой, не скупитесь на покупку оригинальной, качественной опоры. Китайские аналоги по низкой цене лучше вообще не рассматривать — служат они не более 20–30 тыс. км пробега авто.

Один из способов, как определить что шаровая вышла из строя, подразумевает осмотр пыльника.

Порванный пыльник шаровой опоры

Какие симптомы указывают на поломку опоры?

О
несиправности ШО говорят такие «симптомы»:

• При езде по неровной
  дороге доносится глухой стук.
• Зимой слышится сильный
  скрип. Причина — порванный пыльник. Через него проникает влага, что
  приводит к замерзанию смазки.
• При повороте руля
  приходится прилагать усилие. При этом слышатся глухой стук и скрип.
• Ухудшается курсовая
  устойчивость автомобиля, даже когда он движется по прямой. Все время
  требуется производить корректировку движения рулем.
• Покрышки начали
  изнашиваться быстрее обычного, причем этот процесс происходит
  неравномерно.

ШО
требует замены по окончании регламентного срока эксплуатации. Если машина часто
передвигается не только на трассе, но и по участкам со сложными условиями,
замену узла лучше производить через 50 тыс. км. При «мягкой» эксплуатации ШО прослужит все 100 тыс. км.

Признаки неполадок (проверка состояния шаровых опор)

Порван пыльник — шаровая требует замены

На износ детали указывают следующие признаки:

1. Шины передних колес изнашиваются неравномерно.
2. Во время движения будет слышен стук.
3. При повороте будет слышен скрип в передней части автомобиля.

При обнаружении хотя бы одного из перечисленных выше симптомов надколенник, скорее всего, нуждается в замене. Перед началом ремонта рычаг подвески необходимо снять с автомобиля. Работы производятся на смотровой яме или эстакаде.

Сломанная шаровая опора на автомобиле Форд Фокус 2

Видео:ПОЧЕМУ ШАРОВАЯ ОПОРА МАЛО «ХОДИТ» И БЫСТРО НАЧИНАЕТ СТУЧАТЬ? ПРАВДА, КОТОРУЮ СКРЫВАЮТ АВТОСЕРВИСЫ.Скачать

Что еще может стучать в передней части транспортного средства?

Для ее диагностики потребуется помощь товарища. Необходимо, чтобы один покрутил рулевое колесо, а второй в это время выполнял осмотр рулевой колонки. Если при выполнении этой процедуры колонка издает характерный хруст, при этом хорошо чувствуется вибрация в ней, стоит выполнить ремонт узла. Иногда достаточно просто заменить ремкомплект колонки, чтобы восстановить все функции рулевого управления.

Аналогично можно проверить состояние наконечников и тяг. Поскольку конструктивные особенности большинства транспортных средств позволяют подобраться к этим деталям лишь снизу, выполнять диагностические мероприятия стоит, загнав машину на эстакаду, либо подняв ее подъемником. В исправных рулевых тягах и наконечниках должен полностью отсутствовать любой люфт.
