Снятие, замена, проверка технического состояния, установка, регулировка стояночного тормоза

Снятие заднего суппорта

Шаг 1: Подготовка автомобиля

Прежде чем начинать работу, убедитесь в том, что автомобиль находится на ровной поверхности и стоит на ручном тормозе. Также необходимо подложить под задние колеса блокирующие клинья.

Шаг 2: Снятие колеса и барабана

Снимите заднее колесо и снимите задний барабан. Убедитесь в отсутствии повреждений и износа на барабане, чтобы не портить новый суппорт.

Шаг 3: Снятие старого суппорта

Снятие старого заднего суппорта требует специальных инструментов для снятия основного болта держателя и приводного тормозного цилиндра. Убедитесь, что основной болт держателя полностью разобран, приводной цилиндр также снят, после чего можно демонтировать старый суппорт.

Шаг 4: Установка нового суппорта

Установка нового заднего суппорта осуществляется в обратной последовательности снятия. Подсоедините новый суппорт к колесной стойке и закрепите основной болт держателя. Для установки системы тормозной системы установите новый приводной цилиндр на новый суппорт.

Важно! Перед установкой нового заднего суппорта следует убедиться в правильности приобретенной детали, и проверить её на соответствие параметрам и размерам старой

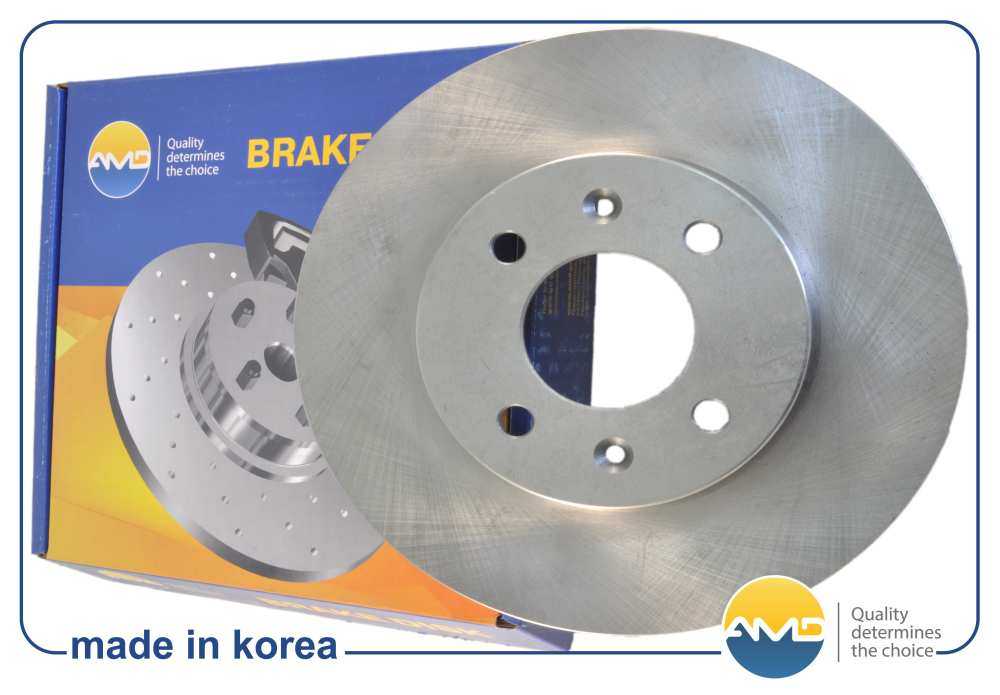

Тормозные диски на Hyundai Solaris

Понять пора ли менять задние тормозные диски можно, определив их износ. Допустимая для их эксплуатации толщина составляет более 8,4 м. Для замены тормозных дисков Хендай Солярис потребуется обычный набор инструментов: крестообразная отвертка, набор ключей, домкрат и подставка для фиксации автомобиля без колеса заводского изготовления.

Перед работой рычаг стояночного тормоза опускается. Замена дисков также производится парой.

Мы работаем с 2008 годаНам доверяют более 50 тыс. клиентов

1. Главная
2. Ремонт моделей Хендай
3. Хендай Солярис
4. Ремонт тормозной системы
5. Замена тормозных дисков

Тормозные диски Хендай Солярис выхаживают в среднем 60-70 тысяч километров. Однако, отмечены случаи, когда замена требовалась уже при пробеге в 35-40 тысяч километров, в связи с наличием сильной выработки.

В сети московских автосервисов Хендай мы осуществляем все виды работ по замене и проточке тормозных дисков.

Замена задних тормозных дисков Хендая Солярис производится аналогично передним. Как и при замене колодок, обязательно после установки новых дисков необходимо прокачать тормозную систему автомобиля, удалив из нее попавший воздух.

Исправные тормоза позволяют автомобилю быстро остановиться на трассе, чтобы избежать аварийной ситуации. От того, какие комплектующие стоят на вашем автомобиле, зависит жизнь водителя и пассажиров. Так как за безопасность отвечают именно диски и колодки, их необходимо заменять по мере износа.

Несмотря на то, что производитель указывает срок службы, рассчитанный на 100-150 тысяч километров пробега, у данной модели это не так. Заводские запчасти «ходят» максимум 60 тысяч километров.

Ресурс у Хендай Солярис несколько меньше, чем сообщают производители. На старых колодках и дисках может образовываться ржавчина, поэтому заранее проверьте состояние суппортов. Возможно, потребуется заменить и их

Чтобы избежать подобных проблем, важно отслеживать состояние автозапчастей: при обнаружении внешних повреждений (сколов, трещин, потертостей), вам придется немедленно установить новые

Если вы решили приобрести неоригинальные комплектующие, обязательно прочитайте отзывы о них. Лучше, чтобы в них были фотографии. Как правило, это сильно помогает с выбором. Рассмотрим несколько вариантов для заказа или покупки.

Вы приобрели в салоне или заказали тормозные диски. Теперь настал момент их замены. Приготовьте стандартный набор инструментов и съемник. Он понадобится вам при замене задних элементов.

Начнем с передних тормозных дисков. Следуя простым инструкциям, вы быстро справитесь с поставленной задачей:

• Используя большую отвертку, задвигаем колодки в посадочные места.
• Два болта, которые крепят суппорт, откручиваем и извлекаем. Удерживающие скобу болты также необходимо открутить от поворотного кулака.
• Находим крепления (винты), на которых держится тормозной диск. Избавляемся от них и демонтируем старую деталь.
• Используя мягкую ткань и специальное очистительное средство для автомобилей (любое, из имеющихся в наличии), аккуратно избавляемся от грязи, пыли, налета, следов ржавчины.
• В обратной последовательности устанавливаем остальные детали, замена которых не потребовалась.

Утопить тормозной цилиндр можно, вращая его по часовой стрелке и надавливая. Именно поэтому лучше заранее подготовить съемник. В противном случае, у вас могут возникнуть достаточно серьезные проблемы в ходе работы.

Как отрегулировать стояночный тормоз на автомобиле Hyundai Solaris

Вступление

Нормальная работа тормозной системы автомобиля невозможна без периодической диагностики и настройки. Инструкцией по эксплуатации предписано проверять и регулировать систему стояночного тормоза после каждых 30 тысяч километров пробега. Для экономии времени и сил можно обратиться за помощью в автосервис. Если же лишних денег нет, придётся поработать самостоятельно.

Отрегулировать натяжение тросов ручного тормоза в Солярисе можно самому, своими руками

Проводим проверку

Для этого нужно выполнить следующие действия:

• установите авто на уклоне (20–23 градуса);
• поднимите рычаг на 3–5 щелчков;
• если машина покатилась — регулируем тросик.

Основной причиной поломки может быть сильный износ или обрыв тросов.

Натягиваем трос

Система регулировки стояночного тормоза расположена на днище авто.

Инструменты: домкрат, отвёртка, гаечные ключи, набор головок, плоскогубцы.

Сняв заглушку, вы получите доступ к регулировочной гайке

• установите машину на ровной поверхности с включённой первой передачей (режим «Р» — на автоматической коробке);
• надёжно зафиксируйте авто (поставьте упоры под колёса);
• при помощи отвёртки снимите накладку в тоннеле пола;
• регулировочную гайку вращаем по часовой стрелке до тех пор, пока рукоятка не поднимется до положенной высоты;
• опускаем рычаг:
• проверяем подвижность колёс (движение плавное, без заеданий — настройку можно прекратить);
• устанавливаем все детали в обратной последовательности.

Настройка ручника Хёндэ Солярис (Hyundai Solaris) с дисковой тормозной системой

Выполняем такие шаги:

• при помощи отвёртки снимаем защитную накладку на днище автомобиля;
• опускаем рукоятку;
• затягиваем регулировочную гайку по часовой стрелке (рычаги суппортов задних колёс отодвигаем от упоров на расстояние 3 миллиметра);
• проверяем плавность вращения колёс (двигаются легко, равномерно, без заеданий — настройку можно прекратить);
• в обратном порядке устанавливаем детали.

Заключение

Эксплуатируя Хёндэ Солярис (Hyundai Solaris), не забывайте о регулярном техническом обслуживании стояночного тормоза. Потратив немного времени и сил, вы обезопасите себя от неприятностей возникновения аварийных ситуаций.

Аналоги

Если вы не желаете переплачивать за бренд, ознакомьтесь со списком наиболее популярных вариантам замены. Они не уступают по своим эксплуатационным качествам и полностью соответствуют требованиям безопасности:

Название фирмы	Артикул	Цена (руб.)
Nibk	RN11002	1600
Ferodo	DDF2089C	2300 за комплект
Brembo	09C17110	2000
Cworks	C210G0019	1950

Как можно заметить из таблицы, аналогичные диски стоят гораздо дешевле. Но это не значит, что их качестве хуже, чем у заводских. Отзывы о перечисленных компаниях достаточно положительные: автозапчасти не издают неприятных звуков, ход автомобиля остается плавным, износ медленный. К тому же, поставить их своими руками достаточно просто.

Замена колодок тормозного механизма

Тормозные колодки заменяем при износе накладок 2 мм и менее.

Также заменяем накладки, если на них появились глубокие борозды или сколы, сильное замасливание

Колодки нужно заменять комплектом с обеих сторон.

Устанавливаем автомобиль на ручной тормоз и подставляем под задние колеса противооткатные башмаки

Ослабляем затяжку гаек крепления передних колес

Поднимаем и устанавливаем переднюю часть автомобиля на упоры

Окончательно откручиваем гайки крепления колес и снимаем передние колеса

Выкручиваем болты крепления направляющих пальцев крепления подвижной скобы

Снимаем подвижную скобу тормозного суппорта

Привязываем проволокой скобу к пружине передней подвески

При этом нужно проследить, чтобы шланг не перекрутился и не был сильно натянут

Снимаем с направляющей колодок наружную тормозную колодку

Извлекаем внутреннюю тормозную колодку

Проверяем состояние резиновых защитных чехлов направляющих пальцев

Смазываем консистентной смазкой направляющие пальцы суппорта

С помощью раздвижных пассатижей вдавливаем поршень рабочего цилиндра (при вдавливании, не повредите пыльник поршня)

Устанавливаем в направляющую колодок внутреннюю «Б» и наружную «А» тормозные колодки

Устанавливаем подвижную скобу

Чтобы болты крепления направляющих пальцев не откручивались, смазываем перед их установкой анаэробным фиксатором резьбы

После сборки несколько раз нажимаем на педаль тормоза, чтобы выбрать зазоры в тормозном механизме

Таким же образом заменяем тормозные колодки с другой стороны

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали.

Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, несмотря на то, что установлены фирменные колодки.

Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя.

Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.

Старайтесь не тормозить резко хотя бы первые 100 км.

При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает, и тормоза еще долго не будут максимально эффективными.

Замена суппорта тормозного механизма

Устанавливаем автомобиль на ручной тормоз и подставляем под задние колеса противооткатные башмаки

Ослабляем затяжку гаек крепления передних колес

Поднимаем и устанавливаем переднюю часть автомобиля на упоры

Окончательно откручиваем гайки крепления колес и снимаем передние колеса

Выкручиваем болт-штуцер тормозного шланга и отсоединяем от суппорта тормозной шланг

Выкручиваем болты крепления суппорта и тормозного механизма к поворотному кулаку

Снимаем суппорт

Устанавливаем суппорт в обратном порядке

При установке тормозного шланга нужно заменить уплотнительные прокладки болта-штуцера

Восстанавливаем уровень тормозной жидкости и прокачиваем систему, как описано в статье – «Как заменить тормозную жидкость и прокачать тормоза Hyundai Solaris»

Замена тормозного диска

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск.

В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

Если толщина одного из дисков меньше допустимой (20 мм), замените оба диска.

При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.

Устанавливаем автомобиль на ручной тормоз и подставляем под задние колеса противооткатные башмаки

Ослабляем затяжку гаек крепления передних колес

Поднимаем и устанавливаем переднюю часть автомобиля на упоры

Окончательно откручиваем гайки крепления колес и снимаем передние колеса

Снимаем тормозной суппорт, как описано выше

Подвешиваем суппорт и привязываем его к пружине передней подвески

Выкручиваем два винта крепления тормозного диска к ступице колеса

Снимаем тормозной диск

Перед установкой диска очищаем от ржавчины и окалины привалочные поверхности ступицы

Очищаем привалочную поверхность диска

Собираем все детали в обратной последовательности

Перед поездкой проверяем эффективность тормозов

Почему скрипит и заклинивает тормозной суппорт

Второстепенные причины заклинивания:

• колодки неправильно установлены изначально, поэтому начинают скрипеть;
• изношены на 70–80 процентов диски — из‐за агрессивной манеры езды или естественных причин;
• неверно подобрана смазка или она отсутствует;
• внутрь механизма попала грязь, влага.

Одна из главных причин, почему механизм скрипит, заклинивает — перегрев. Трение при активном торможении провоцирует выработку тепла. От этого испытывают высокие нагрузки не только колодки, но и сам прижиматель. Поэтому его, по крайней мере, добросовестные производители, стараются изготавливать из максимально прочного материала.

Замена тормозных колодок Солярис: процесс, ремонт, выбор, видео

Интервал замены тормозных колодок зависит от их качества, местности, а также от манеры и стиля езды. Передние колодки чаще приходят в негодность, в среднем на 40-60,000 км пробега. Задние ходят примерно вдвое дольше. Толщина новых тормозных колодок — 12-13 мм., критическим износом колодок считается, когда фрикционные накладки стираются до 2-3 мм. О том, что колодки пора менять, сообщит пронзительный скрип датчика износа.

Описание

Для замены понадобиться: домкрат и упоры, ключ или трещотка с головкой на 14, смазка для тормозных механизмов, специнструмент для вдавливания поршня суппорта, комплект новых передних колодок.

Переднее колесо Хендай Солярис 2013 года.

Передние колодки меняются довольно просто и легко, поскольку при разработке Хендай Солярис этот нюанс учли производители и сделали максимально доступным для рядового человека. Рассмотрим пошаговый процесс замены передних тормозных колодок.

Процесс замены тормозных колодок Хендай Солярис

Конечно, все начинается с простого, снятия колеса. При этом, можно мысленно, про себя или если нет никого рядом, укрыть матом шиномонтаж, который затянул болты по самое не могу и конечно не смазав их.

1. Демонтируем зажимной механизм суппорта. Поддомкратить, установить упоры, заблокировать задние колеса, поднять ручник. Открутить колесо. Снять колпак и колесо.
2. Откручиваем крепления суппорта. Тормозной диск и суппорт. Тормозной суппорт крепится парой болтов на 14. Открутить верхний болт против часовой.
3. Теперь, когда все свободно и ослаблено, можно снять суппорта. Извлечь болты. Болт. Болты крепления.
4. Снимаем колодки. Снять тормозной суппорт. Положить или подвесить суппорт так, чтобы не натягивался шланг. Снять колодки.
5. Очищаем суппорт от грязи. Вверху видно «скрипун» — акустический датчик износа колодки. Заменить установочные скобки, если новые есть в комплекте колодок. Извлечь направляющие и осмотреть пыльники.
6. Устанавливаем новые тормозные колодки. Заменить порванные пыльники и нанести смазку на направляющие. Установить инструмент для вжатия поршня. Открутить крышку бачка тормозной жидкости.
7. Плотно фиксируем колодки. Вдавить поршень тормозного суппорта. Не мешкая, закрутить крышку бачка тормозной жидкости. Установить новые колодки.
8. Устанавливаем суппорт. Тормозная колодка. Сжать вместе, прижимая к диску. Установить суппорт.
9. Собираем все, как было. Закрутить болты суппорта. Закручиваем суппорт. Подтянуть моментом 27-33 Нм. Продолжаем затяжку. Штуцер прокачки тормозной жидкости. С его помощью можно прокачать тормоза, если педаль стала мягкой и начала проваливаться.

Выбор колодок

Выбор тормозных элементов на Хендай Солярис довольно непростой. Многие производители аналогов предлагают широкий ассортимент деталей, что ставит в тупик рядового владельца. Как уже было сказано ранее, колодки и дисковые тормоза на Хендай Солярис отличаются в зависимости от объёма двигателя. В нашем случае для Solaris передние имеют оригинальный номер —581014LA00. Средняя стоимость 5500 рублей за комплект.

Установить колесо. Установить колпак. Прикрутить колесо.

Дилеры и изготовитель рекомендует устанавливать только оригинал, но, что делать, когда на него не хватает денег. Человек начинает искать способы сэкономить и находит ряд аналогов, от дешевого варианта до дорогих запасных частей. Рассмотрим, какие же бывают тормозные колодки на Хендай Солярис

Наименование	Каталожный номер	Список аналогов
BM-Motorsport	FD 6001	1000
Toko	T2103027L	1100
Mando	MPH46	1100
Hsb	HP0047	1100
Nipparts	N3600550	1100
Profit	5000-0625	1200
Febest	1201-SBF	1500
Finwhale	V1017	1500
Japan Parts	PA-K24AF	1500
Denckermann	B111324	1500
Fenox	BP43151	1600
Bremsi	BP3470	1700
Valeo	301021	1700
Meyle	025 253 4818	1700

Регулировка стояночного тормоза

Регулировка стояночного тормоза необходима после ревизии корпуса суппорта, а также в случае замены суппорта, корпуса, тросика стояночного тормоза или тормозных дисков.   1. Чтобы получить доступ к регулировочной гайке, снимите напольную консоль.   2. Ослабляйте тросик стояночного тормоза до тех пор, пока оба рабочих рычага не зафиксируются в полностью отпущенном положении.   3. Подведите тормозные колодки к рабочему положению, несколько раз нажав тормозную педаль до ощутимого сопротивления.   4. Натягивайте тросик стояночного тормоза регулировочной гайкой до тех пор, пока для рабочих рычагов обоих суппортов не будет обеспечено расстояние (А) и (D) между рабочим рычагом (В) и упором (С).   Расстояние (А+D:не более 3 мм (0,12 дюйма)      Регулировка ручника.

5. Установите на место напольную консоль.   6. Рычаг стояночного тормоза в салоне автомобиля должен быть при этом полностью опущен.   7. В случае замены тросика ручного тормоза задействуйте стояночный тормоз несколько раз с максимальным усилием, чтобы выбрать слабину; затем выполните регулировку согласно вышеописанной процедуре.   8. Убедитесь в том, что колеса вращаются свободно.   9. Пробная поездка.

Как экономить, покупая тормозной суппорт

Некоторые дубли-аналоги продаются без скобы. Только корпус. Конечно можно переставить ее со старого суппорта, но вероятней всего она тоже изношенна.

Скоба суппорта отсутствует

У многих сегодня есть регистрация хотя бы в одном. Самих магазинов в вашем городе как правило несколько. Условия практически у всех одинаковые, но есть разница в обновлении информации цен и отличия в поставщиках. Именно на этом и возможна разница в цене.

Самые крупные и известные: Автодок, Емех, Авто-Питер, Экзист. Как правило в каждом крупном городе есть свой местный. Например в Новосибирске это STUTZEN.RU. Обычно в таких магазинах самые выгодные цены.

Возможно в вашем городе присутствуют какие-либо крупные сети. Например компания Автотрейд. Если нужен не оригинальный тормозной суппорт, есть смысл узнать цену там. Она может отличаться как в сторону сети так и магазина. Здесь тоже каждый раз по разному.

При виде цен на новые запчасти может возникнуть желание поискать бу вариант. Затея практически со 100% вероятностью обречена на провал. Спрос большой, предложений мало. Из других стран запчасти нам не везут, т.к сегодня цена выходит практически как за новый суппорт.

Предложения с авторазборок почти всегда откровенный хлам. Нередко продают неисправный суппорт или бу китайца.

БУ суппорт, деньги на ветер

Замена передних тормозных колодок Hyundai Solaris (RB), 2010 — 2021 г.в.

Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021 года выпуска.

Моменты затяжки см. тут Вам потребуется ключ «на 14», раздвижные пассатижи.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса. 2. Ослабьте затяжку гаек крепления колес. 3. Поднимите и установите переднюю часть автомобиля на опоры. Окончательно отверните гайки крепления и снимите колеса.

4. Удерживая направляющие пальцы ключом от проворачивания, выверните болты крепления подвижной скобы.

5. Снимите подвижную скобу тормозного суппорта.

6. Подвесьте скобу на веревке или проволоке к деталям передней подвески. Следите за тем, чтобы тормозной шланг не перекручивался и не был сильно натянут.

7. Снимите с направляющей колодок наружную.

8. .и внутреннюю тормозные колодки.

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение подвижной скобы относительно направляющей тормозных колодок.

Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.

9. Установите на подвижную скобу специальное приспособление А и, вращая винт, утопите поршень в рабочий цилиндр. 10. При отсутствии приспособления можно вдавить поршень с помощью раздвижных пассатижей

Соблюдайте осторожность, чтобы не повредить пыльник поршня

11. Установите в направляющую внутреннюю Б и наружную А тормозные колодки. 12. Установите подвижную скобу в порядке, обратном снятию. Для исключения самовыворачивания болтов крепления направляющих пальцев суппорта смажьте перед установкой их резьбу анаэробным фиксатором резьбы. 13. Обязательно несколько раз нажмите на педаль тормоза для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры. 14. Аналогично замените тормозные колодки тормозного механизма другого переднего колеса. 15. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.

Замена тормозных колодок

Замена задних тормозных колодок на Хендай Солярис очень проста, причем существует очень интересный нюанс. Ввиду того, что автомобиль имеет передний привод, 80% всей оказываемой нагрузки приходится именно на передние тормоза. Задние же имеют больший ресурс за счет низкого тормозного эффекта, оказываемого на них. Износ определяется по акустическому индикатору, расположенному на внутренней части колодки.

Как только уровень износа приближается к критической отметке, то комплектующие издают характерный звук. Еще одной причиной помимо износа колодок является замасливание их накладок. Следом за замасливаем следует отслоение каркаса, проявляются сколы, неровности. Колодки следует менять даже в том случае, если происходила замена тормозного диска. Процедура выполняется комплексна, иначе автомобиль будет неуверенно держаться на дороге.

Необходимое оборудование и инструменты

Прежде, чем приступать к работе, следует приобрести комплект запасных частей и подготовить инструменты. Вам потребуются:

• Собственно колодки. Это должны быть качественные комплектующие, полностью соответствующие требованиям производителя техники.
• Проникающая смазка (жидкий ключ). Подойдёт WD-40 или любой из аналогов.
• Защитная смазка для элементов тормозного механизма. Она продаётся отдельно.
• Вороток и торцевые головки на 14 и 17. Как вариант – накидные ключи.
• Баллонный ключ.
• Пассатижи и круглогубцы.
• Отвёртка с плоским жалом.
• Винт с планкой от двухзахватного съёмника.
• Две щётки, одна с длинным жёстким ворсом, а другая – металлическая.
• Большой медицинский шприц (одноразовый).
• Кусок сталистой проволоки.
• Чистая сухая ветошь.

Работы выполняются на подъёмнике либо упорах, на которые машина устанавливается с помощью домкрата.

Процесс замены

Для совершения замены задних тормозных колодок Хендай Акцент необходимо подготовить инструментарий. Для работы понадобится: домкрат, баллонный ключ, пассатижи и плоская отвертка. Когда все подготовлено, можно преступить непосредственно к процессу:

1. Ставим автомобиль на ручник.

2. Под передние колеса подставить противооткатные упоры.

3. Поднимаем заднюю часть автомобиля, где будет меняться колодка, при помощи домкрата.

4. Демонтируем колесо.

5. Снимаем крышку с тормозного бачка.

6. Проводим демонтаж верхней крышки тормозного барабана.

7. Сдвигаем рабочий поршень внутрь, и фиксируем его в таком положении.

8. Раздвижные рычаги стояночного тормоза сжимаем вовнутрь.

9. Сжимаем пружину, и отцепляем трос ручника.

10. Поворачиваем прижимную пружину на четверть. При этом стоит придержать опорную стойку.

11. Теперь, можно демонтировать чашку, пружину и опорную стойку.

12. Все операции, описанные ниже необходимо сделать со второй колодкой, в этом же барабане.

13. Растягивая верхнюю пружину, выводим колодки из прорезей.

14. Теперь, растягиваем нижнюю пружину, и выводим колодки с ограничительной пластины.

15. Далее, демонтируем колодки вместе с пружинами.

16. Отцепляем пружины от колодок, сначала верхнюю, а затем и нижнюю.

17. Теперь, необходимо демонтировать распорные планки.

18. Далее осматриваем барабан на наличие дефектов: сколов, выработки, борозд.

19. Теперь, когда все готово, устанавливаем все в обратном порядке.
20. При необходимости, долить жидкость в тормозной бачок.
21. Перед использованием ручного тормоза, прям в гараже, его необходимо плавно потянуть и отпустить несколько раз. Это поможет приспособиться новым колодкам.

Разновидности тормозных колодок

Как можно понять из курса школьной физики, если колодки включаются в торможение, то под действием силы трения они выделяют невероятное количество тепла. Следовательно, для их производства подходят только износостойкие, прочные материалы, которые способны выдерживать высокую температуру.

В составе материала для производства задние тормозные колодки Солярис может использоваться вещество, состоящее более чем из 10 составляющих

Важно чтобы хотя бы часть из них передала свои армирующие свойства в сплав. Еще одним важным моментом является фрикционная подкладка, которой первоначально служил асбест

Благодаря ему удавалось рассеивать тепловую энергию, за счет самих физических и химических свойств вещества.

К несчастью он имел и свои недостатки, сказывающиеся на здоровье людей, поэтому он был заменен керамикой, металлом и органикой. Они гораздо лучше оправдывают себя на дороге, предоставляя безупречную работу тормозных систем.

Существующие на данный момент безасбестовые материалы:

• 1) керамика,
• 2) полуметаллы (наиболее долговечны и доступные в цене),
• 3) металлокерамика,

Вся тройка зарекомендовала себя в числе лучших, а керамика и вовсе используется в гоночных автомобилях и прочей легковой технике больших мощностей.

Почему?

Все три материала обладают достоинствами своей химической природы, очень важной для выполнения работ. Актуальны и полуметаллы, так как имеют большой срок износа и за столь малую цену актуального варианта невозможно найти

Металлокерамика относится к совместному дуэту двух исходных материалов, который впитал в себя все положительные черты и свойства составляющих. Поэтому вариант, на котором следует остановить свой выбор зависит исключительно от вас и ваших финансовых возможностей.

Замена задних колодок Хендай Солярис

Как подтянуть ручник на солярисе — Ваш автомастер

Работоспособность ручного тормоза иногда недооценивается начинающими водителями

Более опытные понимают важность этого узла, поэтому всегда содержат его в исправном состоянии. Для того, чтобы подтянуть ручник на Солярисе с подлокотником не требуется много времени и наличие специального инструмента

Секрет надежной работы

Правильная эксплуатация – залог продолжительной работы узла. Для того чтобы поставить авто на ручник следует сначала нажать на педаль тормоза, а только затем потянуть ручку стояночного тормоза на себя.

В этом случае колодки будут раздвигаться с помощью гидравлического усилия, а трос зафиксирует уже прижатые колодки к тормозному диску. При соблюдении этого нехитрого совета трос прослужит максимальный срок, так как он практически не будет растягиваться.

Учитывая то, сколько раз приходится пользоваться ручным тормозом, растяжение троса является основной причиной, почему требуется постоянная подтяжка ручника. Также необходимо учесть износ тормозных колодок. Кроме этих случаев регулировку необходимо проводить:

• когда произведена замена тормозных колодок (диска);
• когда произведена замена тормозного троса.

Для того чтобы определить необходимость регулировки, а затем подтянуть ручник на Хендай Солярисе, достаточно выехать на площадку с уклоном и затянуть ручной тормоз максимально вверх. Допустимое количество щелчков рычага при затягивании составляет от 4 до 7.

Порядок регулировки

Если при этом авто надежно удерживается, то все в порядке. Если машина начинает скатываться назад, а ручник больше затянуть невозможно, то необходимо подтянуть ручник.

1. Откройте подлокотник.
2. Подденьте дно тонкой отверткой.

В зависимости от года выпуска машины конструкция внутренней полости, в которой расположен узел, может отличаться. В некоторых моделях есть дополнительная полка. Именно там расположена регулировочная гайка.

При поднятом положении ручки ее не видно, поэтому затяжку необходимо производить, когда она опущена.

Нажмите на педаль тормоза не менее трех раз.
Определите количество щелчков, на которое затягивается ручник.
Опустите ручку ручного тормоза вниз.
Закрутите гайку на необходимое количество оборотов.

Регулировка ручника в Hyundai Solaris на этом завершена. Если гайка закручена до отказа и автомобиль не удерживается на подъеме, возможно, что трос растянулся и его необходимо заменить. Также может потребоваться замена тормозных колодок в комплекте с диском.

Как подтянуть ручник на солярисе — Авто-мастер

Нормальная работа тормозной системы автомобиля невозможна без периодической диагностики и настройки. Инструкцией по эксплуатации предписано проверять и регулировать систему стояночного тормоза после каждых 30 тысяч километров пробега. Для экономии времени и сил можно обратиться за помощью в автосервис. Если же лишних денег нет, придётся поработать самостоятельно.

Проводим проверку

Для этого нужно выполнить следующие действия:

• установите авто на уклоне (20–23 градуса);
• поднимите рычаг на 3–5 щелчков;
• если машина покатилась — регулируем тросик.

Основной причиной поломки может быть сильный износ или обрыв тросов.

Натягиваем трос

Система регулировки стояночного тормоза расположена на днище авто.

Инструменты: домкрат, отвёртка, гаечные ключи, набор головок, плоскогубцы.

Сняв заглушку, вы получите доступ к регулировочной гайке

• установите машину на ровной поверхности с включённой первой передачей (режим «Р» — на автоматической коробке);
• надёжно зафиксируйте авто (поставьте упоры под колёса);
• при помощи отвёртки снимите накладку в тоннеле пола;
• регулировочную гайку вращаем по часовой стрелке до тех пор, пока рукоятка не поднимется до положенной высоты;
• опускаем рычаг:
• проверяем подвижность колёс (движение плавное, без заеданий — настройку можно прекратить);
• устанавливаем все детали в обратной последовательности.

Источник
