Замена топливного фильтра двигателя (для применения на моделе geely mk)

Порядок работ при замене топливного фильтра на Geely Emgrand

Найти фильтр не составит труда – он располагается справа (по ходу движения автомобиля) за бензобаком. Вы легко сможете его обнаружить под багажным отделением. Чтобы заменить топливный фильтр на Geely Emgrand, вам понадобится проделать следующие операции:

• Отключите массу автомобиля (снимите «минусовую» клемму АКБ);
• Стравите избыточное давление в топливной магистрали. Это можно сделать несколькими способами:
• через специальный штуцер, расположенный на топливной рампе;
• обесточить бензонасос и запустить мотор или просто подождать около часа после поездки;
• Отсоедините подводящий и отводящие шланги от трубок топливного фильтра. На некоторых моделях Geely Emgrand они фиксируются при помощи обычных хомутов, а на некоторых специальными защелками;
• Открутите кронштейн крепления корпуса фильтрующего элемента и демонтируйте его;
• Установите новый топливный фильтр, соблюдая полярность, т.е. направление движения бензина (согласно стрелке на корпусе);
• Соберите все в обратной последовательности.
• Запустите мотор и убедитесь в отсутствии течи бензина

Система питания двигателя

Топливный бак в сборе

1. Топливозаливная горловина
2. Топливный фильтр
3. Датчик уровня топлива в баке
4. Топливный насос
5. Топливный бак
6. Напорный топливный патрубок

1. Топливный насос в сборе
2. Датчик уровня топлива

1. Топливная рейка
2. Зажим форсунки
3. Топливная форсунка в сборе

Сброс остаточного давления в топливной системе

Внимание: При выполнении каких-либо работ связанных с топливной системой двигателя запрещается курить и использовать открытый огонь. В противном случае возможно возгорание

Внимание Система питания находится под давлением, поэтому при выполнении каких-либо работ, связанных с отсоединением топливных патрубков и/или шлангов, необходимо сбросить давления. Даже если двигатель остановлен система питания находится под давлением

Не соблюдение данной инструкции может привести к серьезным травмам.

Внимание При обслуживании топливной системы, всегда необходимо проверять все соединения топливопроводов. В противном случае вытекающее топливо может попасть на горячие части двигателя и воспламениться

Внимание Не пользоваться вблизи элементов топливной системы при ее ремонте какими-либо электроприборами. Например, телефоны, пейджеры или аудиоустройства, могут стать причиной возгорания паров топлива

1. Открыть крышку топливного бака.

2. Открыть крышку капота, открыть крышку блока реле и предохранителей и извлечь предохранитель топливного насоса EF25 (15А), как показано на рисунке ниже.

Меняем топливный фильтр Джили мк кросс, какой фильтр выбрать.

Здравствуйте владельцы Джили, либо другого похожего автомобиля.

Собрался поменять все фильтра топливопровода и форсунки на джили кросс. Сеточку бензонасоса или фильтр грубой очистки уже поменял, в предыдущей статье все описал и показал на фото куда и зачем, дальше на очереди топливный фильтр тонкой очистки.

Давайте решим какой фильтр купить: На своем опыте решил для себя что покупать можно и нужно родной топливный фильтр. Пробовал ставить разные фильтра по разным ценовым диапазонам, практически разницы ни какой, кроме того что аналоги не много не встают на место в крепление фильтра. Родной китайский встает как надо, сделан хорошо из сравнительно толстого железа и гофра нормальная, ниже будет фото распиленного фильтра. Цена такого порядка ста рублей, так я за несколько лет покупки разных фильтров пришел к тому что нет смысла покупать аналоги в два раза дороже.

В комплекте также идет проводок, есть модели джили с проводом.

В процессе замены как мы знаем нет ни чего сложного, за исключением снятия защелок быстросъемных шлангов топливопровода, да и тут кому то помогает спец инструмент или отвертка, нажали на кнопки и зацепив отверткой стягиваем защелки.

Инструмент нужен не хитрый отвертка или маленькая трещетка с четырех гранной насадкой для откручивания болтика крепления.

Заменить фильтр можно и без ямы за 5 минут, бросить на пол какую либо подстилку. Заныриваем под автомобиль с левой стороны под заднюю пассажирскую дверь, именно там стоит топливный фильтр.Вот он, я уже чуть сдернул защелки.

Ослабляем болтик крепления и сдергиваем защелки, при этом будьте по осторожнее из шланга и фильтра польется не много бензина.

Вытаскиваем старый и ставим новый следя за тем что бы не попала грязь и защелкните до конца коннекторы.

Новый фильтр установлен, затягиваем крепление и в дальнейшем проверяем на утечку бензина.

Все установка закончена сейчас нужно прокачать фильтр бензином, включаем зажигание в холостую 3-4 раза чтобы заполнить наш фильтр бензином.

Ну и на последок распилю предыдущий топливный фильтр тонкой очистки Джили мк кросс.Зажимаю в тисы и ножовкой по железу пилю.

Вот он наш фильтр вид изнутри, чистый хороший ни чего с ним не случилось не смотря на разные отзывы.

Источник статьи: http://zen.yandex.ru/media/remontgeelymkcross/meniaem-toplivnyi-filtr-djili-mk-kross-kakoi-filtr-vybrat-5eec4186cb9e7467a8b48f2e

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?

Когда нужно менять фильтр очистки топлива на а/м Geely Emgrand?

Китайский автопроизводитель рекомендует осуществлять замену фильтрующего элемента каждые 40 000 километров пробега. Учитывая качество отечественного бензина, которое не всегда соответствует мировым стандартам, топливный фильтр на Geely Emgrand можно менять и чаще (оптимальное значение – около 20 тыс. км).

Невыполнение этих требований может иметь негативные последствия:

• быстрый износ основных узлов мотора, а также системы впуска и выпуска (вследствие фрагментарного сгорания рабочей смеси);
• снижение ресурса свечей зажигания;
• коррозия металлических элементов топливопровода;
• снижение рабочего давления в топливной магистрали, образование водяных пробок и замерзание конденсата.

В критических случаях, несвоевременная замена топливного фильтра Geely Emgrand может привести к тому, что двигатель перестанет заводиться (особенно в зимнее время). В большинстве же случаев, вы будете наблюдать ухудшенный запуск, потерю мощности и неустойчивую работу мотора.

Дополнительная информация

Нужно пару слов сказать и про сроки замены топливного фильтра Geely MK. Да, производитель рекомендует менять бензиновый фильтр через каждые 20 000 – 30 000 (км) пробега. Но эталонный пробег является актуальным лишь при заправке китайского седана дорогостоящим бензином повышенной очистки.

В целях экономии многие водители данного авто заправляют бензобак самым дешевым топливом. Такой бензин не проходит надлежащую очистку . Многочисленные засоры дешевого бензина очень быстро забивают фильтр. По этой причине вместо положенных 20 000 – 30 000 (км) фильтр тонкой очистки забивается уже через 10 000 (км) пробега.

Как было сказано в начале обзора, фильтр тонкой очистки является не единственным элементом фильтрации топливопровода. Вместе с ним используется и сеточка бензонасоса. Сеточка отсекает самые крупные песчинки, которые несут угрозу для работоспособности насоса. С учетом качества топлива на АЗС, сеточку бензонасоса Geely MK рекомендуется менять через 30 000 – 50 000 (км) пробега.

Источник статьи: http://geely24.com.ua/blog/94_zamena-toplivnogo-filytra-dzhili-mk/

Шаги по замене топливного фильтра:

1. Откройте капот и найдите топливный фильтр.
2. Снимите клемму отрицательного заряда аккумулятора.
3. Слейте топливо из фильтра в бак, используя специальный ключ.
4. Отсоедините топливные шланги, используя гаечный ключ и торцевые ключи.
5. Снимите крепления фильтра, используя торцевые ключи.
6. Установите новый топливный фильтр, следуя инструкции по установке.
7. Подключите топливные шланги и затяните их гаечным ключом и торцевыми ключами.
8. Установите крепления фильтра, используя торцевые ключи.
9. Залейте топливо из бака в фильтр, используя специальный ключ.
10. Проверьте, нет ли утечек топлива.
11. Подключите клемму отрицательного заряда аккумулятора.

Замена масляного фильтра

Замена фильтров на джили мк (топливного и масляного) совпадает по срокам. Рекомендуют во время замены масла менять масляный фильтр. Заводской оригинал Geely 1106013221. Аналоги замены, близкие по параметрам: Sakura C-1109, C-1139, Goodwill OG 516 HQ, JS Asakashi C110J, Knecht Filter OC 534, другие. Присоединительная резьба — 3/4″-16UNF-2B, момент затяжки — 16 Н*м. Удобнее выполнять замену масла на СТО. Возможна самостоятельная замена, но для слива масла из картера двигателя Джили МК потребуется снять снизу защиту, чтобы добраться к сливной пробке.

Пошаговая инструкция

 Снимите защиту. Крепится 4-болтами. Откручивается ключом на 17. Получите доступ к сливным и заливным пробкам КПП и картера двигателя Geely MK. Не перепутайте! Сливная пробка моторного масла.

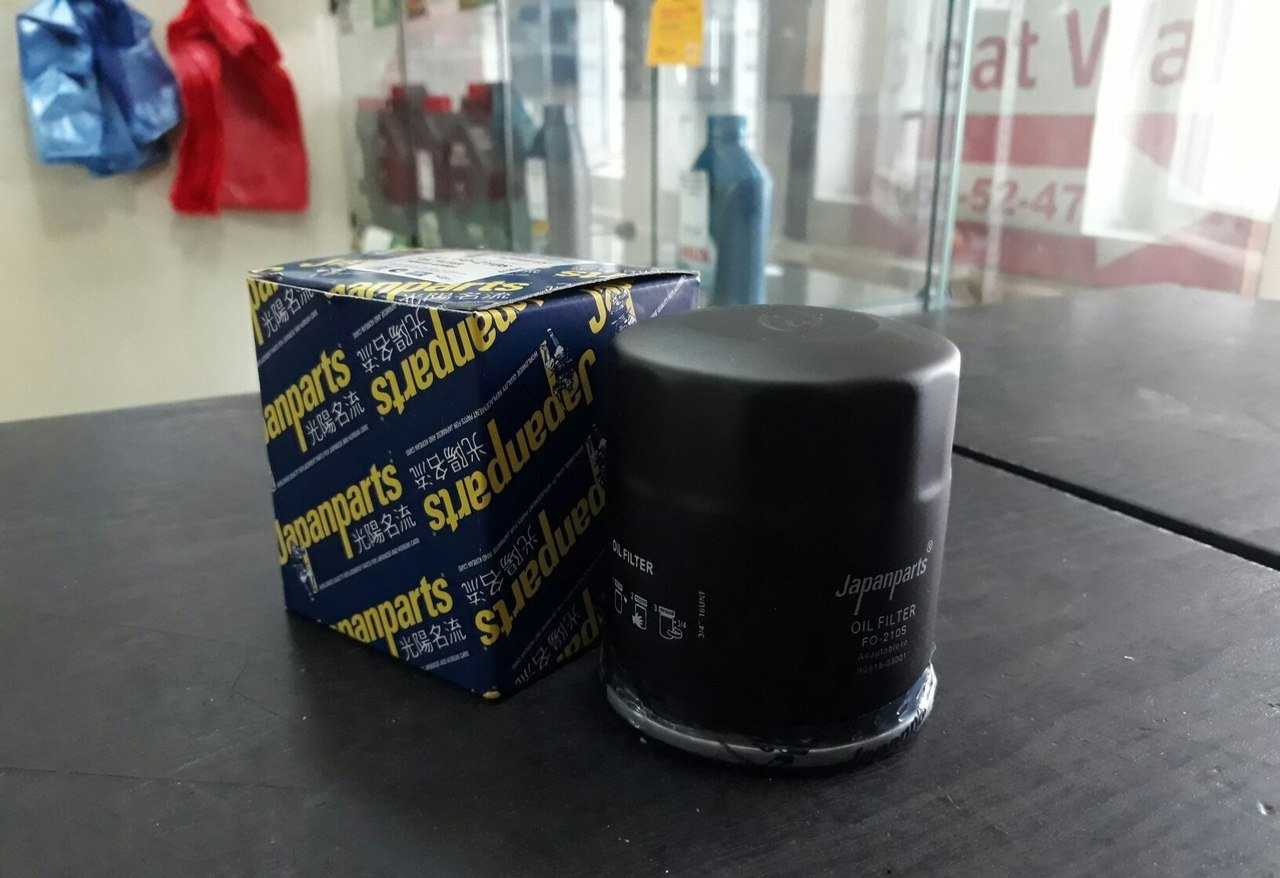

Масляный фильтр

 Прогрейте двигатель. Теплое масло быстрее сбежит. Будьте осторожны, откручивая пробку. Понадобится ключ на 14. Подставьте широкую емкость снизу.

 Выше сливной пробки, непосредственно над картером увидите фильтр.

 Открутить фильтр в ограниченном пространстве сложно. Резьба прикипает, нужны усилия в разы больше, чем при накручивании. Применяют приспособления (продаются в автомагазинах). Есть они у механиков СТО. Автомобилисты используют подручные средства: ремни ГРМ, цепи. Ремень пропускают через отверстие и заряжают на отворот (против часовой стрелки). Не обязательно использовать весь ремень. Приспособление из ремня ГРМ и накидного ключа.

 Затем смажьте резиновую прокладку на новом фильтре и закрутите вручную, приложив некоторое усилие. Предварительно заливать масло внутрь корпуса не обязательно.

 Проверьте сливную пробку, прокладку, закрутите. Залейте масло в двигатель MK Кросс, должно войти 3,5 литра. Сначала залейте 3 литра, затем запустите двигатель, пусть поработает 5-10 минут, добавьте до середины отметок Min-Max, оптимальный уровень. Используйте такое же масло, как и до замены. Завод рекомендует масло 5W-40. Купите канистру объемом 4 л.

Регулярно следите за уровнем масла и других жидкостей, используемых в автомобиле. Немедленно устраняйте причины утечек.

Как отличить оригинальный фильтр от подделки?

Несмотря на бюджетную стоимость расходных комплектующих для китайского автопрома существует большая вероятность попасться на контрафактные детали и в данном сегменте российского рынка. Оригинальность масляного фильтра для Джили МК, независимо от компании-производителя, можно определить по следующим критериям:

• Прозрачность реализации – продавец торговой точки предоставляет все необходимые документы, подтверждающие историю происхождения товара и право на его дальнейшую реализацию;
• Целостность продукта – фильтры, сопутствующие комплектующие и товарная упаковка не должны иметь видимых или скрытых дефектов;
• Подлинность детали – любой оригинальный продукт можно проверить на официальном сайте производителя по серийному номеру или партии производства, а также штрих коду. Эти данные должны быть указаны на упаковке и корректно считываться.

Помните, если продавец пытается отдавать вам модель с дефектами или без отсутствия документации на продукт, то от покупки желательно отказаться. Расходные комплектующие для автомобиля являются первостепенным критерием обслуживания, от состояния которого будет зависеть стоимость и срок эксплуатации транспортного средства.

Меняем топливный фильтр Джили мк кросс, какой фильтр выбрать.

Здравствуйте владельцы Джили, либо другого похожего автомобиля.

Собрался поменять все фильтра топливопровода и форсунки на джили кросс. Сеточку бензонасоса или фильтр грубой очистки уже поменял, в предыдущей статье все описал и показал на фото куда и зачем, дальше на очереди топливный фильтр тонкой очистки.

Давайте решим какой фильтр купить: На своем опыте решил для себя что покупать можно и нужно родной топливный фильтр. Пробовал ставить разные фильтра по разным ценовым диапазонам, практически разницы ни какой, кроме того что аналоги не много не встают на место в крепление фильтра. Родной китайский встает как надо, сделан хорошо из сравнительно толстого железа и гофра нормальная, ниже будет фото распиленного фильтра. Цена такого порядка ста рублей, так я за несколько лет покупки разных фильтров пришел к тому что нет смысла покупать аналоги в два раза дороже.

В комплекте также идет проводок, есть модели джили с проводом.

В процессе замены как мы знаем нет ни чего сложного, за исключением снятия защелок быстросъемных шлангов топливопровода, да и тут кому то помогает спец инструмент или отвертка, нажали на кнопки и зацепив отверткой стягиваем защелки.

Инструмент нужен не хитрый отвертка или маленькая трещетка с четырех гранной насадкой для откручивания болтика крепления.

Заменить фильтр можно и без ямы за 5 минут, бросить на пол какую либо подстилку. Заныриваем под автомобиль с левой стороны под заднюю пассажирскую дверь, именно там стоит топливный фильтр.Вот он, я уже чуть сдернул защелки.

Ослабляем болтик крепления и сдергиваем защелки, при этом будьте по осторожнее из шланга и фильтра польется не много бензина.

Вытаскиваем старый и ставим новый следя за тем что бы не попала грязь и защелкните до конца коннекторы.

Новый фильтр установлен, затягиваем крепление и в дальнейшем проверяем на утечку бензина.

Все установка закончена сейчас нужно прокачать фильтр бензином, включаем зажигание в холостую 3-4 раза чтобы заполнить наш фильтр бензином.

Ну и на последок распилю предыдущий топливный фильтр тонкой очистки Джили мк кросс.Зажимаю в тисы и ножовкой по железу пилю.

Вот он наш фильтр вид изнутри, чистый хороший ни чего с ним не случилось не смотря на разные отзывы.

Замена воздушного фильтра

Воздушный фильтр считается частью системы подачи топлива, обеспечивает чистоту воздуха для процесса сгорания, улучшает общий расход топлива в автомобиле. Воздух поступает в корпус дроссельной заслонки через воздуховод, проходит через фильтр, затем попадает в камеры сгорания через впускной коллектор.

Вот некоторые из наиболее распространенных сигналов о том, что фильтрация ухудшилась:

•  заметное уменьшение расхода бензина;
• загрязненные свечи зажигания, грубый холостой ход, пропадание двигателя и проблемы с запуском;
•  загорается лампа проверки двигателя, вызванная увеличением отложений в двигателе из-за слишком богатой топливной смеси
•  снижение ускорения, частично из-за ограниченного воздушного потока, вызванного грязным воздушным фильтром
•  странные шумы двигателя из-за отсутствия потока воздуха из грязного фильтра

Воздушный фильтр Джили Мк

Лучший способ узнать, когда его менять — провести визуальный осмотр. С этим справится каждый водитель. Но для начала ознакомьтесь, какие фильтры подойдут для Geely MK/MK Cross: 1016000577 (оригинал), TSN 9.1.498 (аналог по всем параметрам). Вот его размеры: Д-Ш-В — 188-174-50 мм, производство Россия. Близкие к оригиналу: Japanparts JFA-693S, Sakura A179J, A-1165, Nippon pieces D132U16, другие. При выборе сообщите размеры продавцу.

Инструкция по проверке и замене

 Работа проводится при заглушенном моторе. Откройте капот. С левой стороны увидите корпус с крышкой. Внутри него находится фильтр. Стрелочками обозначены шарниры. Напротив них, с обратной стороны, крышка застегнута на две защелки.

 Отстегните защелки, приподнимите крышку, выведете из шарниров, отведите в сторону. Достаньте фильтр. Будьте осторожны, чтобы мусор не попал внутрь корпуса. Можно внутри пропылесосить перед установкой. Запрещается продувать сжатым воздухом.

 Теперь задача правильно установить фильтр: не в перевернутом виде. Ставится надписью сверху.

 Проверьте плотно ли встала крышка. Процесс замены завершен.

Каждый автомобиль имеет четыре основных фильтра (салонный, масляный, топливный, воздушный). Они улавливают загрязненные вещества в воздухе, вредные примеси в топливе и моторном масле. Если их не заменить вовремя, они не будут работать должным образом и, в конце концов, это может повлиять на механику. Заменив фильтры, автомобиль станет более эффективным.

Как заменить фильтр

• Бензиновый фильтр тонкой очистки Geely MK находится у самой дороги. Перед какими-то манипуляциями с фильтром его нужно хорошо почистить и помыть.
• Откручиваем держатель. Для этого потребуется отвертка с крестовым шлицем. Болтик держателя может приржаветь и закиснуть. Поэтому перед выкручиванием крепежа его следует обработать проникающей смазкой и дать время немного постоять.

​

Извлекаем фильтр из держателя. Его нужно просто вывести из прижимных губок.

Некоторые мастера начинают замену фильтра с отсоединения шлангов. Так тоже можно делать, но в этом случае придется поспешить с откручиванием держателя, так как из шлангов будет сочиться топливо.

Подставляем под фильтр емкость для сбора стекающего бензина. Если предварительно в топливной магистрали сбрасывалось давление, то бензина вытечет немного. В этом случае можно просто подстелить под фильтр ветошь, которая быстро впитает в себя протекший бензин.

Отсоединяем от фильтра шланг, соединяющий фильтрующий элемент с топливной рампой. Чтобы отсоединить шланг, необходимо предварительно сжать кнопки фиксатора. В некоторых случаях кнопки фиксатора могут подклинивать, из-за попавших внутрь засоров. Если фиксатор клинит, нужно его обработать проникающей смазкой (WD-40).

​

Отсоединяем второй шланг, идущий от фильтра к бензобаку. Как в предыдущем случае, для отсоединения шланга нужно просто нажать на кнопки фиксатора и выдернуть соединение.

​​

Ставим на место старого фильтра новый. Фиксаторы следует одевать на штуцера фильтра до появления характерного щелчка.

При установке фильтра нужно обратить внимание на направление протока. Фильтр нужно ставить стрелочным указателем в направлении от бензобака к топливной рампе

Но на некоторых фильтрах стрелочный указатель может отсутствовать. Такие фильтры следует ставить узким концом (завальцовкой) в сторону топливной рампы. Именно этой стороной устанавливается оригинальный заводской фильтр.

Обратите внимание, в оригинальном фильтре тонкой очистки топлива Джили МК отсутствует вывод контакта на заземление. При заказе нового фильтра крайне желательно взять такой же фильтрующий элемент

Разумеется, ничего страшного не будет, если на новом фильтре окажется вывод на массу, который не к чему подключить.

Замена фильтра своими руками: что нужно знать?

Смена фильтра на Джили МК должна производиться вместе с заливкой нового масла – в противном случае процедура обслуживания автомобиля будет малоэффективной. Чтобы установить новый фильтр на МК потребуется набор ключей, шлицевая и крестовая отвертки, пассатижи, тара для слива топлива. Алгоритм процедуры следующий:

В первую очередь требуется найти маслосливную горловину, расположенную в нижней части картера. В некоторых случаях для слива технической жидкости может потребоваться приподнять домкратом переднюю часть кузова. В поддоне картера выкручиваем пробку и дожидаемся пока все масло стечет в предварительно подготовленную тару. Масла в автомобиле может быть до 4.5 л;
После слива жидкости закручиваем пробку обратно в горловину и переходим к подкапотному пространству. Масляной фильтр находится прямо возле двигателя и не имеет дополнительного корпуса – по стандарту на большинство китайских автомобилей устанавливаются модели с закрытого типа;
Аккуратно откручиваем фильтр против часовой стрелки

В случае затруднительного демонтажа детали можно использовать специализированный съемник или наконечник гаечного ключа, однако важно не деформировать саму деталь;
После демонтажа старого фильтра аккуратно обтираем чистой ветошью посадочное место и устанавливаем новую деталь. После установки фильтра заливаем свежее масло и проводим тестовый запуск двигателя.

Процедуру замены можно назвать успешной в случае беспроблемного выхода мотора на рабочую температуру при отсутствии контрольного чека на приборной панели.

Замена фильтра на Джили МК Кросс

Как заменить масляное фильтрующее устройство в автомобиле:

1. Демонтируйте защиту с помощью ключа на 17, которая закреплена четырьмя болтами. За счет этого вы получите свободный доступ к заливным и сливным отверстиям картера и коробки передач мотора.
2. Прогрейте двигатель, чтобы смазочная жидкость быстрее сбежала. Возьмите ключ на 14 и аккуратно открутите сливную пробку, чтобы слить смазку в заранее подставленную емкость.
3. Над картером немного выше сливного отверстия находится сам масляный фильтр. По мере использования автомобиля прикипает резьба, по этой причине достаточно сложно демонтировать элемент в ограниченном пространстве. В таком случае придется использовать подручные средства.
4. Пропустите ремень ГРМ через отверстие и зарядите на отворот против часовой стрелки. После чего обработайте резиновый уплотнитель на новом расходнике маслом и вручную закрутите его. Предварительно проверьте состояние заглушки сливного отверстия.
5. Залейте в двигатель смазочную жидкость, примерно 3,5 л. Однако сперва используйте 3 л смазки, затем запустите мотор и оставьте его в рабочем состоянии в течение 5-10 минут. После этого долейте оставшиеся 500 мл масла, чтобы достигнуть оптимальной отметки уровня.

Производители рекомендуют использовать для заливки после установки нового масляного фильтра смазочный материал 5W-40, который обычно продается в виде канистры объемом 4 л. Автовладелец должен регулярно проверять уровень масла и вовремя устранять протечки при их наличии для исправной работы внутренних систем.

Как заменить воздушный фильтр на машине Geely MK Cross:

1. Заглушите двигатель и дождитесь его полного остывания. После чего под капотом найдите фильтрующее устройство, которое находится с левой стороны в корпусе с крышкой. Крышка плотно закреплена двумя фиксаторами с обратной стороны напротив шарниров.
2. Отсоедините крепления, слегка приподнимите крышку, чтобы вывести ее из шарниров и отвести в сторону. Извлеките износившийся воздушный фильтр и перед установкой нового аккуратно пропылесосьте внутри. Установите расходник надписью вверх.

Как заменить фильтр в салоне кроссовера Джили МК Кросс:

1. Потяните вверх крышку бардачка двумя руками, чтобы ее открыть. За перчаточным ящиком в верхней части расположилась кассета. Аккуратно вытащите ее, потянув за верхние защелки. Однако она не сможет выйти полностью, так как упирается в панель. Потому для высвобождения кассеты слегка нажмите вниз.
2. В оригинальном изделии во внутреннем пространстве расположен сетчатый фильтр. Извлеките фильтрующий элемент и снимите с него параметры кассеты изнутри. После чего установите подходящий фильтр.

Фильтра для Джили МК: оригинальные модели и аналоги

В сервисной книжке транспортного средства указывается, что производить замену масляного фильтра требуется не реже раза в 10 000 км пробега. С завода Джили МК комплектуется стандартным механическим очистным фильтром, свойства которого со временем ухудшаются – чем больше пренебрегать заменой детали, тем хуже будет производиться очистка технической жидкости.

Некоторые водители для увеличения качества фильтрации и продления регламента по обслуживанию фильтра вплоть до двухразовой замены масла в картере устанавливают модели с системой тонкой очистки. Такие варианты позволяют увеличить эффективность фильтрации масла, однако требуют правильного подбора.

Производитель продукта	Товарный артикул	Тип детали	Примерная стоимость, руб.
MANN	1106013221	Механический	210
AFTERMARKET	E020800005	Механический	190
AFTERMARKET	E020800006	Фильтр тонкой очистки	240
RIDER	E020845005	Механический	185
RIDER	E020865005	Фильтр тонкой очистки	235
KONNER	432124	Механический	170
KONNER	543433	Фильтр тонкой очистки	230

Для этого необходимо воспользоваться базой данных на сайте официального производителя, где требуется сверить товарный артикул детали и ВИН-номер транспортного средства. Если желаемой модели фильтра нет в базе данных, то от приобретения требуется отказаться.
