Поиск неисправностей в системе зажигания

Как проверить

Чтобы подтвердить, что двигатель не запускается, поскольку он не имеет искры, вы можете выполнить любое из следующих действий.

ПРЕДОСТЕРЕЖЕНИЕ: Вторичное напряжение зажигания может при контакте с человеческим телом может привести к серьезным последствиям. Не удерживайте и не прикасайтесь к проводу свечи зажигания при прокручивании коленчастого вала двигателя.

Если в вашем двигателе имеются провода свечей зажигания, отсоедините один из штепсельных кабелей от свечи зажигания и поместите конец провода рядом с металлической поверхностью двигателя. Затем постарайтесь завести двигатель. Между проводом и металлической пластиной должна появится искра. Если искра не обнаруживается, значит с зажиганием явные проблемы.

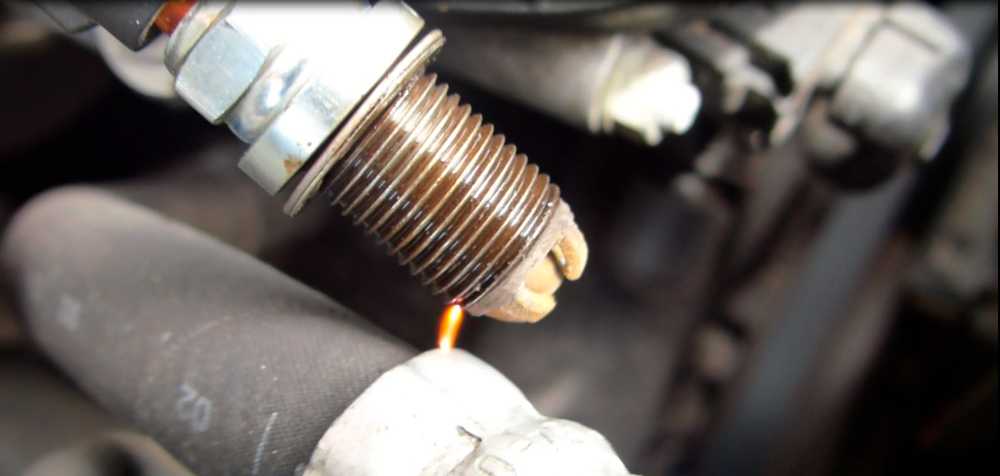

Так выглядит идеальная искра

Конечно, строение автомобиля непростое, однако схематическое понимание его строения позволяет приблизительно обнаружить источник неисправности. Если нет искры, значит проблема на участке «Аккумулятор – генератор – свеча».

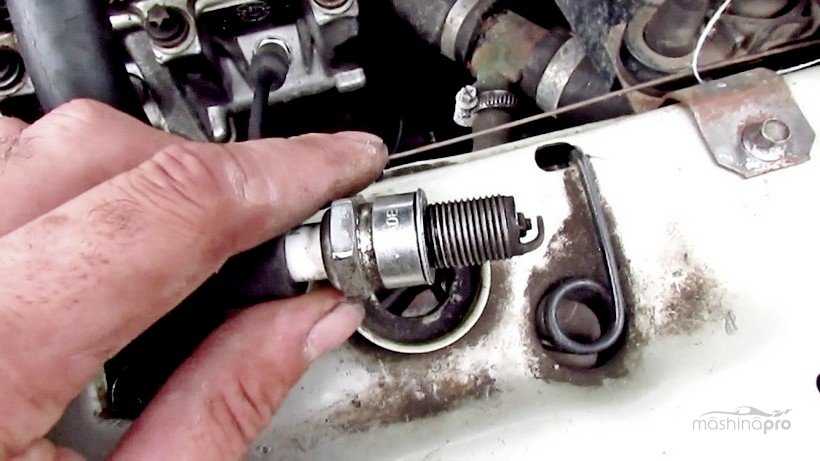

Удалите прокладку и вставьте старую свечу зажигания или тестер свечи в конец высоковольтного свечного провода. Поместите свечу зажигания на металлическую поверхность двигателя или заземлите тестер свечи на двигатель. Затем заводите двигатель, чтобы проверить искру.

Поиск отсутствия искры на инжекторном двигателе:

Если в двигателе имеется система зажигания с катушкой зажигания без штепсельных проводов, удалите одну из катушек из свечи зажигания и вставьте в конец катушки старую свечу. Направьте свечу зажигания на двигатель, затем запустите мотор. Есть искра – проблема была со свечой, нет искры – свечу можно исключить из списка вероятных дефектов.

Распылите аэрозольную пусковую жидкость в дроссель (помните, что пусковое вещество чрезвычайно огнеопасно!). Затем запустите двигатель. Если двигатель запускается, у вас нет проблем с зажиганием, проблема пуска была связана с топливом.

Схема зажигания

Диагностика проблем с искрой свечи

Если у вас есть устройство, способное качественно проверить искру, подключите его к диагностическому разъему автомобиля и ищите сигнал при проворачивании двигателя. Нет сигнала? Значит проблема заключается:

• в недостаточно качественной раздаче распределителя (на двигателях с распределителем);
• приводе с разделительным приводом (обычно с пластмассовыми шестернями);
• в неисправном датчике положения коленчатого вала (на двигателях без распределителя);
• в неисправности проводки (сломанная или закороченная проволока, или свободный или корродированный соединительный разъем).

Если индикатор проверки включен, используйте диагностический прибор, чтобы проверить коды неисправностей, связанные с зажиганием. Любые связанные с катушкой коды (от P0351 до P0358) требуют проверки катушки (катушек). Коды пропуска зажигания скажут вам, что свечи зажигания и/или штепсельные вилки также следует проверить и, вероятно, заменить.

Практика показывает, что замена катушки, свечи и высоковольтного свечного кабеля почти всегда решают эту проблему.

Катушки зажигания в системах зажигания DIS функционируют так же, как и в обычных системах зажигания, поэтому суть диагностики по существу одинакова в обеих случаях.

Многие системы DIS используют принцип «отработанных искр», в котором одна катушка запускает пару свечей зажигания, расположенных друг напротив друга в порядке обжига. Другие, в том числе новые системы с наддувом, имеют отдельную катушку для каждой свечи зажигания.

Индивидуальные катушки DIS тестируются по существу так же, как катушки зажигания с эпоксидным заполнением (квадратные).

1. Во-первых, изолируйте катушки, отключив все провода.
2. Установите омметр в нижнем диапазоне и при необходимости перекалибруйте его
3. Соедините выводы омметра на первичных клеммах катушки зажигания и сравните показания первичного сопротивления со спецификациями (обычно менее 2 Ом).
4. Затем соедините выводы омметра через вторичные клеммы катушки и сравните показание вторичного сопротивления с характеристиками (обычно 6 000-30 000 Ом).
5. Если показания находятся за пределами указанного диапазона, катушка неисправна и ее необходимо заменить.

Если измерение вторичного сопротивления катушки DIS сложно выполнить из-за неудобного расположения катушек, попробуйте удалить провода из свечей зажигания и измерить вторичное сопротивление через штыревые провода, а не на вторичных клеммах. Не забудьте добавить максимум 8000 Ом сопротивления, с расчетом проводников.

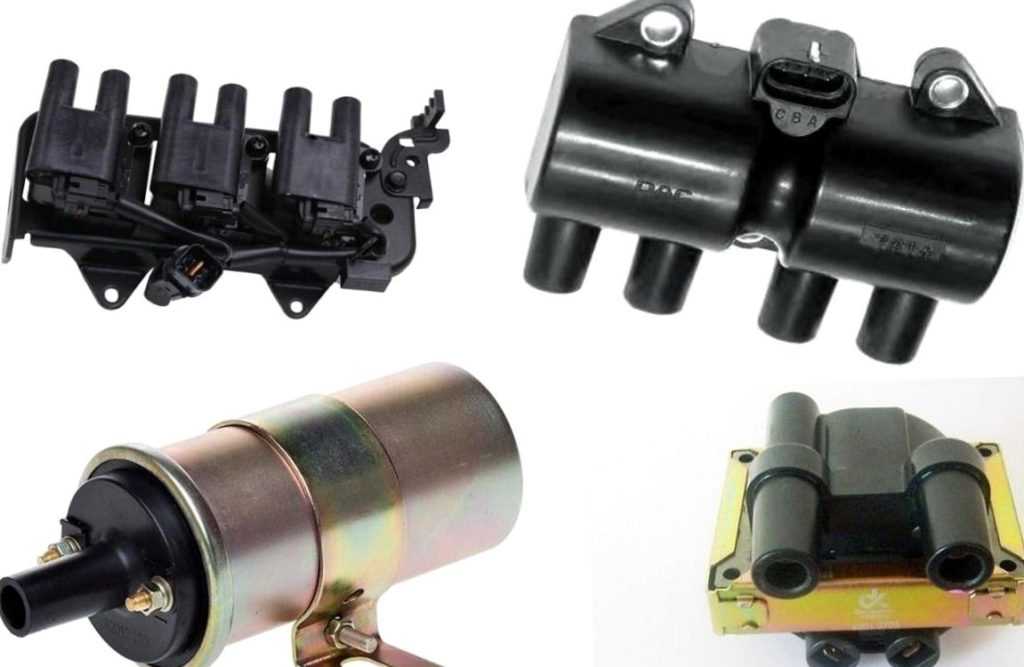

Катушка

В случае с катушкой её можно охарактеризовать как достаточно надёжный и долговечный элемент системы зажигания. Она редко выходит из строя и доставляет неприятности автовладельцу. Но иногда проблемы появляются, и их требуется устранить.

Чаще всего неполадки с катушкой обусловлены повреждением непосредственно самой обмотки. Если это происходит, образуется пробой в изоляции, что может спровоцировать опасное для инжекторных двигателей короткое замыкание.

Ещё одной причиной повреждения катушки считается перегрузка, обусловленная неисправной работой свечей или же наличием повреждений в проводке высокого напряжения (высоковольтные провода).

Прежде чем приступать к проверке искры на катушке, обязательно убедитесь в сухости помещения, где проводятся диагностические мероприятия. Проверку можно выполнить своими руками, и никакие специальные приборы или профессиональное оборудование здесь не потребуется.

Диагностика осуществляется по стандартной схеме, которая предусматривает выполнение нескольких последовательных процедур:

Крышку трамблера тщательно очистите от накопившихся загрязнений. Только после этого её можно открыть и снимать;
Провернув коленчатый вал двигателя, необходимо замкнуть контакты распределителя;
Включается зажигание;
Высоковольтный провод, идущий от трамблера, подносят к массе автомобиля

Тут важно обеспечить расстояние в 5 мм;
Чтобы повысить точность проверки, периодически необходимо вручную размыкать трамблерные контакты.

Если катушка находится в исправном состоянии, при такой проверке вы увидите яркую, достаточно мощную искру бело-синего цвета.

Когда искра появляется, но она достаточно слабая и неустойчивая, образуется не при каждом замыкании контактов, такая катушка уже непригодна к дальнейшей эксплуатации, и её требуется обязательно заменить. В подавляющем большинстве случаев отремонтировать катушку невозможно.

Устанавливая новый элемент, не забывайте о важности соблюдения полярности. Если упустить из внимания этот момент, катушка вновь сломается

Если обратиться в сервисный центр, там катушку могут проверить на специальном профессиональном стенде. Его преимущество заключается в том, что такая диагностика позволяет опробовать катушку на предмет её работоспособности в разных режимах. Но всё же практически каждый автомобилист может самостоятельно разобраться в том, как правильно проверить искру на своем инжекторном типе двигателя путём диагностики установленной катушки зажигания.

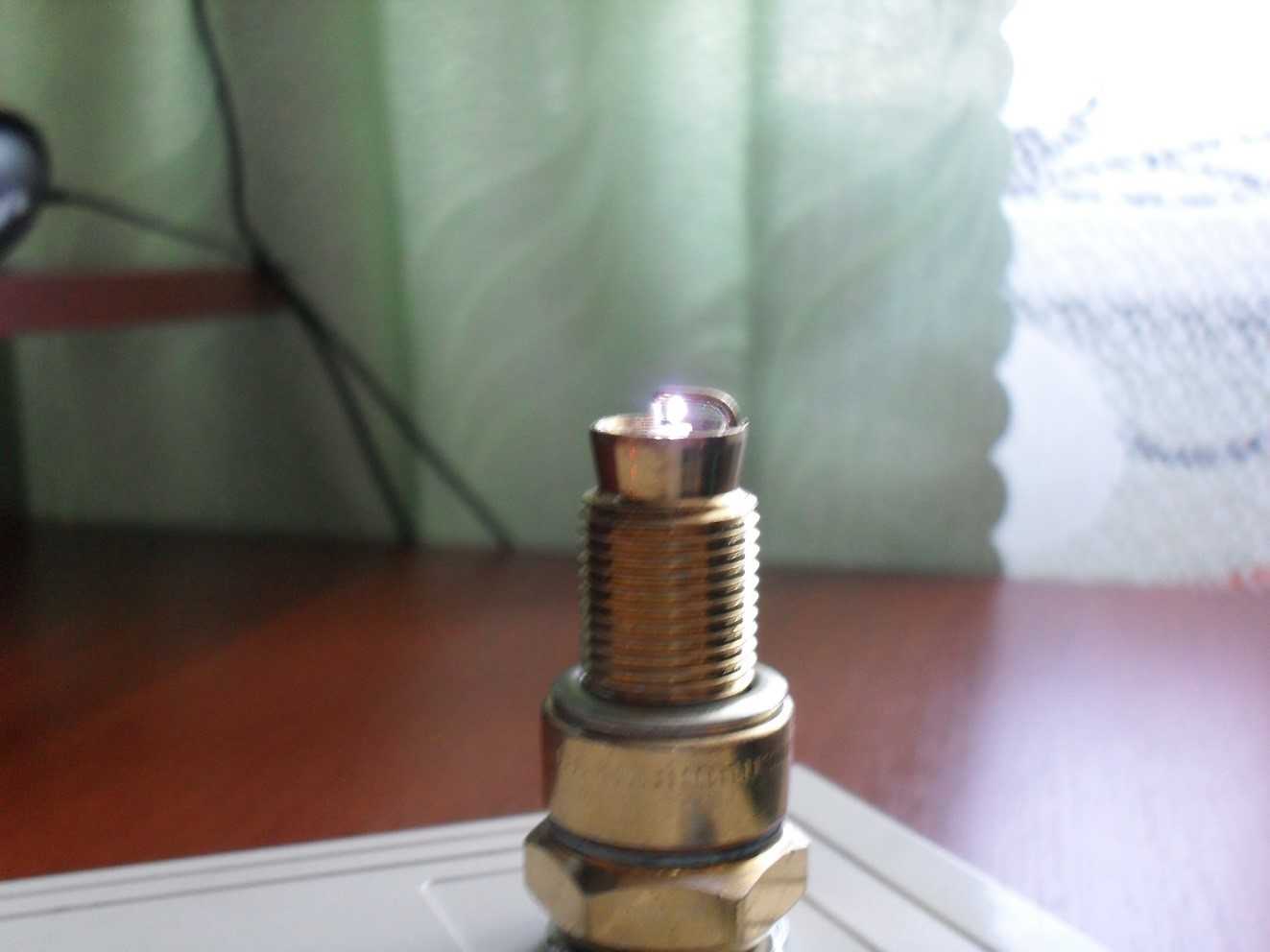

Как проверить силу искры

Для образования искры проверяем качество поступления тока по всей цепи.
Диагностику вв проводов проводим тестером, поочередно подключая каждый провод.
Сопротивление рабочего кабеля находится в диапазоне 3,5-10 кОм – конкретно,
какое сопротивление требуется для конкретного вв провода, указано на оплетке
запчасти.

Если на холостых оборотах двигатель троит, наблюдается
падение тяги, проверяем модуль зажигания. Один наконечник тестера подсоединяем
к разъему прибора, второй замыкаем на массу, заводим мотор. Если модуль
исправен, показания тестера останавливаются на отметке 2 Вт. При любом
отклонении от значения проверяем модуль зажигания, предохранители.

Сила искры зависит от состояния свечи зажигания. Каждую
деталь снимаем с блока, проверяем на степень прогара электрода, очищаем нагар.
Если есть следы масла на электроде, это говорит об износе поршневых колец,
направляющих клапанов и пр.

Проверить, какая свеча вышла из строя, можно простым
способом. Заводим мотор и запоминаем его звук, и если при снятии свечного
провода звук не изменился, значит, именно эта свеча вышла из строя.

Алгоритм поиска неисправности

Во всех других случаях поиск неполадок зажигания начинают с конца и по порядку. После каждого шага проверяют искру.

1. Меняют старую свечу на гарантированно рабочую.
2. Если на модели съемный свечной колпак, его снимают, оголенный свечной провод замыкают на массу с зазором, примерно как у свечи. Дергают стартер. Если искра есть, проблемы в колпаке. Её устраняют.
3. Меняют свечной провод там, где предусмотрено возможность демонтировать его от источника.
4. Визуально осматривают провода от выключателя. При вибрации, в случае контакта с металлом, они могут повредиться. Если места трения есть, провод меняют, даже если нет внешних повреждений изоляции. Для проверки провода можно использовать тестер или мультиметр.

На этом мелкие и легко устранимые неполадки заканчиваются. Если проблема не решена, значит, причина более серьёзная.

Если по случайному заводскому браку случится межвитковое замыкание в катушке или выйдет из строя электроника, ремонту эти детали не подлежат. Потребуется замена на новые.

Есть не редкая поломка механического свойства. Из-за износа или разрушения подшипника коленвала на нём появляется люфт. И тогда магнитный ротор начинает задевать за корпус системы зажигания, внутри которой он вращается. Это серьезная поломка. Потребуется «располовинить» (разобрать) весь двигатель, заменить подшипник, и собрать все на место.

Почему не заводится автомобиль. Разбираемся в этом подробно

Не запускается силовая установка, в чем кроются причины:

• отсутствуют поступательные сигналы к катушке;
• в карбюраторный отсек не поступает бензин;
• до трамблера не достает электрический заряд;
• электродам свечи не удается создать искру;
• нехватка топливной жидкости для сжигания;
• распределитель зажигания сломался.

Нормальную работу мотора иногда блокирует и стартер. Прежде чем его проверять, внимательно посмотрите на внешний вид обмотки электродвигателя. Ее целостность говорит о рабочем состоянии стартера.

Все дороги ведут снова к нашей катушке зажигания. Если обнаружена ее неисправность, лучше заменить на новое изделие. Также можно сделать ее ремонт. Последний вариант подразумевает разделение конструкции на части. Потом проверяются сколы, любые деформации. Обязательно нужно зачистить существующие повреждения. Восстановить целостность поверхности можно, используя специальное средство.

В случае замены механизма, новая деталь должна в точности повторять предыдущую, иметь соответствующие характеристики. Когда будете подключать катушку, внимательно соединяйте все провода. В противном случае произойдет перегрев контактов и как следствие – короткое замыкание.

Если хотите продлить работу катушки, а себя избавить от постоянных ее проверок, придерживайтесь простых правил. Обязательное соблюдение рекомендованных производителем транспортного средства условий эксплуатации. Не желательно использовать механизм, предназначенный для контактной системы в бесконтактном варианте.

Не помешает регулярный контроль состояния кабелей высоковольтного типа. Интенсивная эксплуатация данных элементов сильно воздействует на высокие температуры. Что способствует появлению окалины в местах контактов. Негерметичный центральный провод клеммы приводит к тому, что посадочное отверстие оплавиться. В итоге может выйти из строя весь агрегат.

Причины пропадания искры

Перед тем как проверить искру на своём инжекторном или том же карбюраторном двигателе, необходимо разобраться, почему эта искра может пропадать и куда вообще нужно смотреть в первую очередь, стараясь не повредить сам мотор.

В зависимости от конкретного используемого на авто типа ДВС, выделяют несколько основных факторов, которые становятся причиной отсутствия качественной рабочей искры в свечах. Но зачастую это непосредственно связано с:

• разряженной аккумуляторной батареей;
• повреждёнными или вышедшими из строя свечами;
• заливанием свечей топливом или маслом;
• неисправным модулем, катушкой или коммутатором;
• плохим контактом самой изоляции или же повреждением некоторых проводов-высоковольтников;
• неисправным датчиком положения коленвала;
• вышедшим из строя трамблером;
• плохим качеством контакта с массой;
• проблемами непосредственно в самой цепи низкого напряжения;
• неисправным управляющим электронным блоком.

Бывалые автомобилисты советуют начать проверку с наиболее банальной, но при этом достаточно распространённой причины. А именно с аккумулятора. Батарея могла просто разрядиться, из-за чего и запуск двигателя становится невозможным.

Если при повороте ключа в замке зажигания вы видите, как значки на приборной панели светят очень тускло, то АКБ наверняка села. Решить такую проблему не сложно. Если дело в разрядке батареи, её потребуется зарядить или полностью заменить новым аккумулятором.

Также проблема с работой системы может заключаться в клеммах, которые окислились или покрылись коррозией. Необходимо их зачистить, плотно затянуть и обработать графитовой качественной смазкой. Такая обработка предотвратит повторное окисление.

Осматриваем полностью зажигание

Первым делом внимание уделяется катушке. Не должно на ней быть маслянистых следов, полное отсутствие сколов

Проводится очистка поверхности от загрязнений. Что поможет избежать протечки высокого напряжения. Особенно стоит покопаться с проводами механизма зажигания. Не допустимы любые повреждения и деформации. Завести агрегат можно при легком подергивании тех самых проводов. Безрезультатные действия будут говорить о тщательности обследования элементов.

Потребуются диагностические мероприятия:

• сначала снимаются с распределительного колпачка провода;
• далее нужно разместить их таким образом, чтобы они оказались где-то на пять миллиметров от самого движка;
• ожидание реакции. Характерное проявление ярко-голубого огонька укажет на поломку механизма. Если ее не будет, либо заметно отличие по цвету – не обойтись без проверки катушки.

Проверочные действия с катушкой идентичны, нужно вынуть исходящий от нее провод, направленный к трамблеру. Далее аналогично со свечами. Запустите стартер, поднеся провод к массе машины. Поломка элемента не будет сопровождаться искрой.

Можно также определить проводимость, выявить наличие обрывов, если таковые имеются. Для этого надо подсоединить катушку к омметру, чтобы сделать первичную, вторичную проверку обмотки. Понять о пробоинах можно на основании показателей. Их отсутствие приравнивается к параметрам 3 и 7000 Ом соответственно. Полученный результат может оказать меньше этих чисел, что свидетельствует о срочной замене катушки зажигания.

Обратите внимание на то, как подсоединены между собой провода, состояние изоляции. При их спутывании, лучше исправить это сразу и расположив в правильном порядке

Понадобится амперметр для измерения цепного напряжения. Следует подсоединить все контакты трамблера, затем можно включать зажигание. Отображенный показатель напряжения считается нормой, когда нет превышения по сравнению с заявленным параметром производителем. Увеличенный параметр с разницей от стандартного, будет означать обрыв. Частой причиной тому является короткое замыкание проводов.

Пропала искра на свечах? Ищем причины

Система зажигания – одна из самых важных в автомобиле, в случае ее неисправности не удастся самостоятельно добраться даже до ближайшего сервиса. Машина будет стоять на месте как вкопанная.

Причины отсутствия искры

Иногда проблему можно решить без помощи СТО. Например, выявить причину отсутствия искры и принять необходимые меры.

• проверяют свечу на массу (с включенным стартером свечу держат на расстоянии 1–2 сантиметра от массового провода). Если свеча исправна, то между электродами обязательно образуется ярко-синяя искра;
• определяют наличие/отсутствие пробоя свечи с помощью мультиметра.

Искрообразование может отсутствовать при условиях:

• свечи зажигания вышли из строя/их залило;
• произошел пробой высоковольтных проводов;
• поломка катушки зажигания;
• плохой контакт массового провода;
• неправильная работа ЭБУ;
• неисправность коммутатора;
• потерян зазор или произошел пригар контактов (трамблер);
• нужна проверка датчика коленвала.

Чтобы понять, в какой момент исчезла искра (с распределителя, катушки или со свечи), рекомендуется использовать разрядник.

Иногда искры нет сразу во всех цилиндрах двигателя, в таком случае проверке подлежат контроллер, модуль зажигания целиком, катушка или центральный провод.

Для начала следует обязательно позаботиться о собственной безопасности (подложить под ноги резину), только затем приступить к выяснению состояния контактов массы, высоковольтных проводов и целостности предохранителей.

Проверяем провод высокого напряжения, если есть нарушение изоляции – поможет только замена. Включаем зажигание, если искры все еще нет, обращаемся к свечам. Осматриваем контакты, если они грязные, очищаем, а лучше всего – меняем старые свечи на новые.

Перед заменой определяем, доходит ли разряд до свечей. С этой целью снимаем свечной провод, подводим его к корпусу машины на ½ сантиметра и крутим стартер. Если между корпусом и проводом нет искры, или она не бело-голубого цвета, то проблема не в свечах, а в другом месте, скорее всего – в катушке.

Проверка искры на катушке

В рабочем ли состоянии катушка? – главный вопрос, на который необходимо ответить на данном этапе. Для этого из распределителя-прерывателя следует вытащить провод и провести с ним процедуру, аналогичную проверке свечных проводов. Здесь возможны только два варианта:

• Первый: искра есть, значит, проблема кроется в распределителе-прерывателе.
• Второй: искры нет – вина на катушке зажигания.

Потом осматриваем распределитель-прерыватель (для первого случая) на окисление и нарушение изоляции. Следом проверяем ротор, если он неисправен – меняем на новый.

Во втором случае осматриваем катушку. На ней не должно быть повреждений, прогорелых точек (свидетельство короткого замыкания), иначе – ремонт, но чаще – замена катушки. Все выполнено, искра имеется, а автомобиль все же не заводится, такое случается при неисправности замка зажигания.

Совет от работников СТО: хотите платить дважды? Покупайте дешевые свечи – самую распространенную причину отсутствия искры. Вот только стоит ли испытывать судьбу и нервы?

Что такое АСЗ

Причин отсутствия искрообразования может быть несколько. Чаще всего виновником становится трамблер с его элементами. Но не менее известными причинами являются: плохая АКБ (батарея), сами бронепровода, бабина зажигания или ее обмотка.

Схема бесконтактной системы зажигания

Как известно, система зажигания автомобиля или АСЗ предназначена для эффективного воспламенения горючего. Понятно, что без искры ни о каком воспламенении и речи быть не может. Недаром ведь АСЗ бензинового двигателя также принято называть искровой системой зажигания.

В зависимости от разновидности управления процессом, различают несколько АЗС. На отечественной классике, например, используется контактная АСЗ, а на иномарках – транзисторная или электронная.

Трамблер в контактной АСЗ играет роль распределителя тока, энергии по цилиндрам. Одновременно с этим он выполняет функцию накопителя токовой энергии.

Если в контактной АСЗ накопление и распределение осуществляется в едином механизме (трамблере), то в БАСЗ (транзисторной системе) – за накопление отвечает коммутатор, четко взаимодействующий с датчиком Холла. Что же касается распределения энергии, то она по-прежнему контролируется трамблером.

Куда пропала искра

Примечательно, но в большинстве случаев искра пропадает в самых неподходящий момент. К примеру, если надо срочно куда-то поехать на своей машине.

Свечи

Есть ещё один вариант, как можно самому проверить наличие искры на инжекторе, протестировав сами свечи. Бывает так, что распределитель системы зажигания находится в полностью рабочем состоянии, но при этом на самой свече зажигания искра всё равно почему-то не появляется.

Но перед тем, как самостоятельно проверить искру, убедитесь, что в инжектор поступает топливная смесь и нет никаких проблем с закупориванием воздушного фильтра.

Диагностика искры на свечах не является сложной и длительной процедурой. Её можно провести даже самостоятельно, без посторонней помощи.

• Для начала проверьте текущее состояние проводов, которые идут на свечи от распределителя. Если заметите нарушения изоляции, наверняка проблема в проводке;
• Потом специальным инструментом демонтируйте все свечи. Проверьте их состояние, оцените количество скопившегося нагара. Если он есть, рекомендуется зачистить и избавиться от загрязнений;
• Проверьте, какое расстояние между электродами. В норме оно составляет от 0,7 до 0,9 миллиметров. Если расстояние другое, можно попробовать просто отогнуть или загнуть электрод на нужное значение. Но это старый метод, от которого советуют отказаться;
• Есть и другой вариант. Он заключается в замене свечей на новые, более качественные и долговечные. Здесь себя хорошо показатели иридиевые элементы;
• Демонтировав все свечи, объедините их в один ряд, соединив с помощью стальной проволоки;
• Один конец проволоки остаётся длинным для дальнейшего заземления на массу;
• Закрепив его на массе, требуется покрутить стартер, параллельно наблюдая за свечками;
• Если искра не образуется вовсе, либо она тусклая, очень слабая, то наверняка коммутатор вышел из строя.

Бывает и так, что образуются искры разной интенсивности. Здесь могут быть следующие причины:

• повреждены провода, идущие к свечам;
• повредился или износился бегунок трамблера;
• провода плохо соединены со свечками;
• повреждения имеются в самих свечах.

Как вы можете наглядно видеть, ничего сложного в проверке свечей нет. Эта работа выполняется за 30-50 минут в гаражных условиях без использования каких-то стендов для диагностики, специальных измерительных приборов или профессиональных инструментов.

Нет искры на свечах зажигания, инжектор ВАЗ

На примере инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 разберемся в причинах неисправности «нет искры, инжектор».

Признаки неисправности «нет искры, инжектор»

Признаков неисправности «нет искры, инжектор» применительно к системе зажигания двигателя 2111 всего три.

• Двигатель автомобиля не запускается.
• Двигатель автомобиля запускается и глохнет.
• Двигатель «троит» или «двоит» на холостом ходу.

Причины неисправности «нет искры, инжектор ВАЗ»

1. Неисправны свечи зажигания.

Черный нагар на электродах свечи зажигания позволяет искре уйти по нему на «массу»

В редких случаях могут выйти из строя сразу все свечи зажигания. Но чаще всего отказывают одна или две из них. Двигатель начинает неустойчиво работать на холостых. Причиной неисправности свечей являются «пробой» изолятора на «массу» (искра уходит не на электроды свечи, а на двигатель), нагар на электродах из-за работы двигателя на богатой топливной смеси, неисправность самой свечи (не пропускает ток) и пр.

Помимо этого причинами исчезновения искры на свечах зажигания могут быть неисправные высоковольтные провода и модуль зажигания.

2. Неисправен модуль («катушка») зажигания.

В системе зажигания двигателя 2111 устанавливается модуль зажигания, состоящий из четырех катушек. Чаще всего выходят из строя две из них, и двигатель в лучшем случае начинает «двоить» — работают только два цилиндра, но скорее всего не запустится вовсе. При определенных условиях возможен затрудненный запуск и «двоение» холодного двигателя, на прогретом проблемы куда-то исчезают.

Проверка модуля (катушки зажигания) ВАЗ 21083, 21093, 21099

Модуль зажигания можно проверить самостоятельно «Проверка модуля зажигания ВАЗ 21083, 21093, 21099, инжектор».

И в случае неисправности заменить.

3. Неисправны высоковольтные провода.

Проверка высоковольтных проводов при помощи мультиметра (в режиме омметра)

Высоковольтные провода призваны проводить ток высокого напряжения от модуля зажигания к свечам зажигания (т.н. высоковольтная цепь). Если в этой цепи происходит «обрыв», то ни о какой искре не может быть и речи. Причиной «обрыва» может быть выгорание центральной жилы бронепровода, окисление или тоже выгорание контактов (наконечников). Либо нарушение целостности изолятора проводов («пробой») из-за которого искра уходит на «массу», а не на свечу.

Признаки неисправности высоковольтных проводов те же, что и свечей («троит», «двоит», не запускается, глохнет).

Высоковольтные провода можно проверить самому.

4. Неисправен датчик положения коленчатого вала ЭСУД.

В случае полного отказа датчика ДПКВ или «обрыва» в его цепи на ЭБУ не поступает импульс при прохождении поршнями верхней мертвой точки. Соответственно команды на поджиг топливной смеси в камерах сгорания не будет, так же не будет и искры на свечах. При выходе ДПКВ из строя в щитке приборов загорается контрольная лампа «Проверь двигатель» (CHEK ENGINE).

Датчик положения коленчатого вала можно проверить самостоятельно «Проверка датчика положения коленчатого вала».

Проверка ДПКВ датчика положения коленчатого вала двигателя

5. Неисправна электрическая цепь низкого напряжения модуля зажигания.

На схеме в начале статьи изображена электрическая схема системы зажигания двигателя 2111. Если в каком-либо из проводов системы имеется обрыв — система зажигания работать не будет.

Проверьте по схеме надежность крепления колодок проводов (фишек) и окисление в них контактов.

6. Неисправен блок управления (ЭБУ).

Если, проверкой установлено, что все элементы системы зажигания исправны, то скорее всего неисправен контроллер (ЭБУ) электронной системы управления двигателем (ЭСУД), так как система зажигания инжекторного двигателя работает по его команде.

Либо вышли из строя главное реле (позиция 1 на картинке) и предохранитель системы зажигания (6) в блоке реле и предохранителей под панелью приборов.

Реле и предохранители ЭСУД инжекторных ВАЗ 21083, 21093, 21099

Неисправный контроллер придется заменить или отдать в ремонт. Реле и предохранитель можно проверить самостоятельно.

Аналогичные признаки (двигатель не запускается, двигатель глохнет) могут возникнуть не только по причине неисправности системы зажигания, но и системы питания, системы управления или самого двигателя.

Что делать, если нет искры?

Если искры нет — проверьте наличие «плюса» клемме катушки, когда ключ зажигания включен. Это можно сделать с помощью мультиметра, переведя его на измерение постоянного напряжения (DC).

Если напряжение есть — проблема связана со схемой запуска катушки (датчик положения коленвала, модуль зажигания, провода и т. п.).

Если на катушке нет напряжения — проблема в схеме питания (ключ зажигания, провода, соединения).

Если на катушку подается напряжение, проблема может быть в плохом выходном проводе высокого напряжения от катушки к распределителю, микротрещинах на крышке катушки, трещинах или углеродных дорожках внутри крышки распределителя или на бегунке.

Использование сканера

Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и смотрите сигнал оборотов при запуске двигателя. Нет сигнала? Проблема заключается в плохой работе сигнального датчика распределителя зажигания (на двигателях с трамблёром), неисправности приводного механизма распределителя (обычно для пластиковых передач), неисправности ДПКВ (на двигателях без распределителя), неисправности проводки (обрыв, короткое замыкание, окисление контактов).

Если загорается Check Engine, используйте диагностический сканер для считывания кодов неисправностей, связанных с зажиганием. Любые коды, относящиеся к катушке (P0351 − P0358), потребуют проверки катушки. Коды пропусков зажигания говорят о том, что нужно проверить свечи зажигания и/или их провода.

Проверка катушки зажигания

Катушки зажигания в системах зажигания DIS (Distributorless Ignition System — система зажигания без распределителя) функционируют так же, как и в обычных системах зажигания, поэтому испытания по существу такие же.

Но симптомы, вызванные слабой или неисправной катушкой, будут ограничиваться одним или двумя цилиндрами в системе зажигания DIS, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.

Большинство проблем с запуском DIS вызваны плохим датчиком положения коленчатого вала.
Многие системы DIS используют «холостую искру», когда одна катушка зажигает две свечи, которые расположены друг напротив друга в порядке зажигания. В других, в том числе в новых системах с катушкой на проводе зажигания, для каждой свечи предусмотрена отдельная катушка.

Отдельные катушки DIS тестируются по существу так же, как и с эпоксидным заполнением (квадратного типа). Сначала отсоедините все провода. Установите мультиметр в режим измерения сопротивления в самый нижний диапазон. Подключите прибор к первичным клеммам катушки зажигания и сравните сопротивление первичной обмотки с данными в спецификации (обычно менее 2 Ом).

Затем подключите мультиметр к вторичной обмотке и сравните показания с паспортными данными (обычно 6000–30 000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и требует замены.

Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через штекера проводов, а не через клеммы катушек. Просто не забудьте добавить к полученным показаниям максимум 8000 Ом сопротивления проводов.
