Замена топливного фильтра в toyota camry 30, 40, 50

Необходимые запчасти и инструменты

Для замены необходимо приготовить новый бензофильтр и несколько инструментов:

• плоскогубцы;
• отвертку;
• ключ-трубку на 8;
• ветошь;
• фен;
• специальный раствор для очистки сетки;
• кисточку.

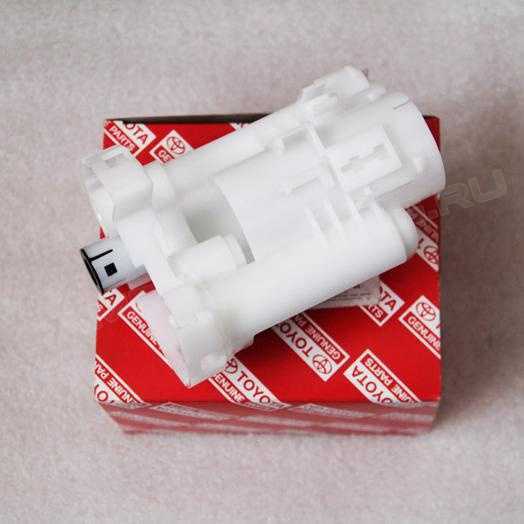

Оригинальный бензофильтр Камри XV40 2.4

Оригинальный бензиновый фильтр на Тойота Камри V40 с 2.4-литровым мотором отличается от бензофильтра, предназначенного для авто с агрегатом на 3.5 л. Поэтому следует внимательно подбирать запчасть по каталожному номеру. Артикул оригинального фильтра на Камри V40 2.4 л – 7702433060. Ценовой диапазон от 6000 до 9000 рублей.

Стоимость автозапчасти для более мощной версии сороковой Camry дешевле и стартует от 2 тысяч. Ориентироваться при покупке стоит по номеру топливного фильтра Toyota для Камри V40 3.5 л 2330021010.

Фильтр грубой очистки

Если хотите поменять и сетку, то, постаравшись, этот фильтр можно найти отдельно на ресурсе ebay. Артикул запчасти от DEKO 232170H070. Также в каталоге может быть указано его второе наименование – PT-25.

Аналоги и подделки оригинала

При покупке оригинального топливного фильтра есть шанс получить контрафактную запчасть. Ее можно определить по:

• плохой обработке пластмассы на краях и стыках;
• присутствию желтизны в оттенке пластика;
• отсутствию маркировки;
• разнице в весе – у оригинала 232 г;
• расположению складок у фильтрующего элемента – должно быть веерное или гармошкой.

Но не стоит путать подделки с аналогами. Ведь такие заменители оригинала отличаются только тем, что произведены не подразделениями и партнерами Тойоты. В остальном они подходят по всем параметрам, выпускаются лицензированными предприятиями. Самыми популярными аналогами, пригодными для установки на Тойоту Камри 2.4 л, являются:

• фильтр JS ASAKASHI с номером FS6305, который автомобилисты считают прямым «наследником» оригинала;
• автозапчасть из Японии с кодом MFF-T110 от Masuma, имеющая идеальное сочетание невысокой цены и отменного качества;
• германский фильтр с номером ST 500 от компании SCT, завоевавший популярность благодаря своей надежности.

Для машин с 3.5-литровым агрегатом наиболее подходящие аналоги – это:

• японский фильтр с артикулом MFF-T103 от Masuma, отличающийся полной идентичностью с оригиналом;
• бензофильтр из Италии от Japan Parts, имеющая каталожный номер FC-234S. Впрочем, по поводу этой компании существует сомнения, что она производитель запчастей, а не упаковочной тары.

Качественный аналог прослужит не меньше тойотовского бензофильтра при условии грамотного обслуживания и адекватного качества топлива.

Пошаговая инструкция: замена топливного фильтра Тойота Камри

Фильтрующие элементы топливной системы Тойота постепенно перешли с подкапотного пространства непосредственно бензобак автомобиля. Для того, что бы обновить элемент тонкой очистки Тойота Камри, нужно «добраться» до технологического отверстия, которое находится под задним сидением.

Процесс замены бензинового фильтра очень трудоемкий и длительный

В первую очередь обратите внимание на соблюдения мер безопасности, поскольку вы будете работать в условиях с повышенной концентрацией паров бензина. Настоятельно рекомендуется быть аккуратными

Малейшая искра от синтетической одежды может стать причиной возгарания.

Итак, первым делом снимаем сидение, под которым располагается технологический лючек. Само отверстие прикреплено на густую битумную смесь.

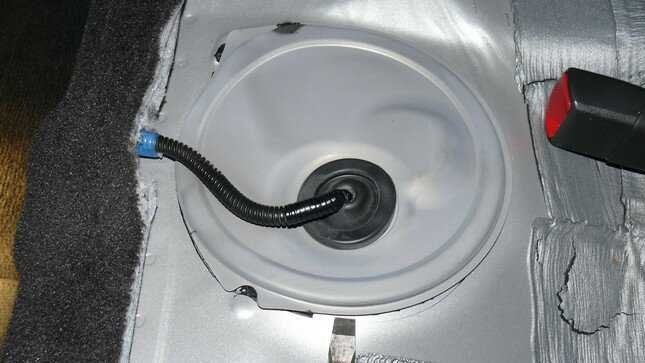

Технологический люк Тойота Камри

После «вскрытия» люка мы увидим герметично закрепленный топливный насос. Отсоединяем топливную трубку, так же отключаем комплект проводов от крышки. Перед тем как снимать бензонасос, верхнюю его часть нужно очистить от пыли и грязи. Затем откручиваем все болты по кругу корпуса и достаем кольцо.

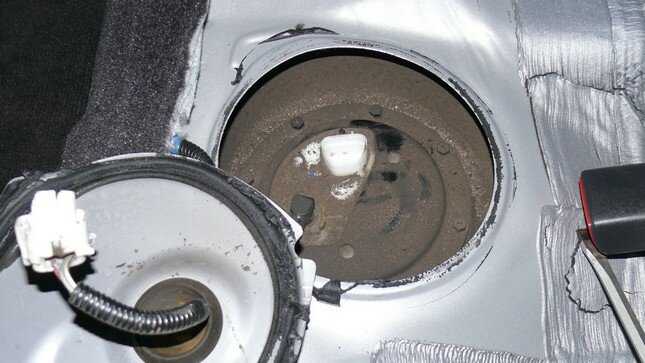

Технологический люк Тойота Камри в открытом состоянии

Когда все элементы корпуса мы отсоединили от кузова автомобиля, достаем с бензобака топливный насос вместе с фильтром. Сетка, которая является частью очистительной системы, будет темного цвета. Ее нужно промыть, затем продуть и высушить, она понадобится нам для установки нового фильтрующего элемента. Замена сетки проводится реже, нежели сами очистители (так как она является грубой защитной топлива от крупного мусора).

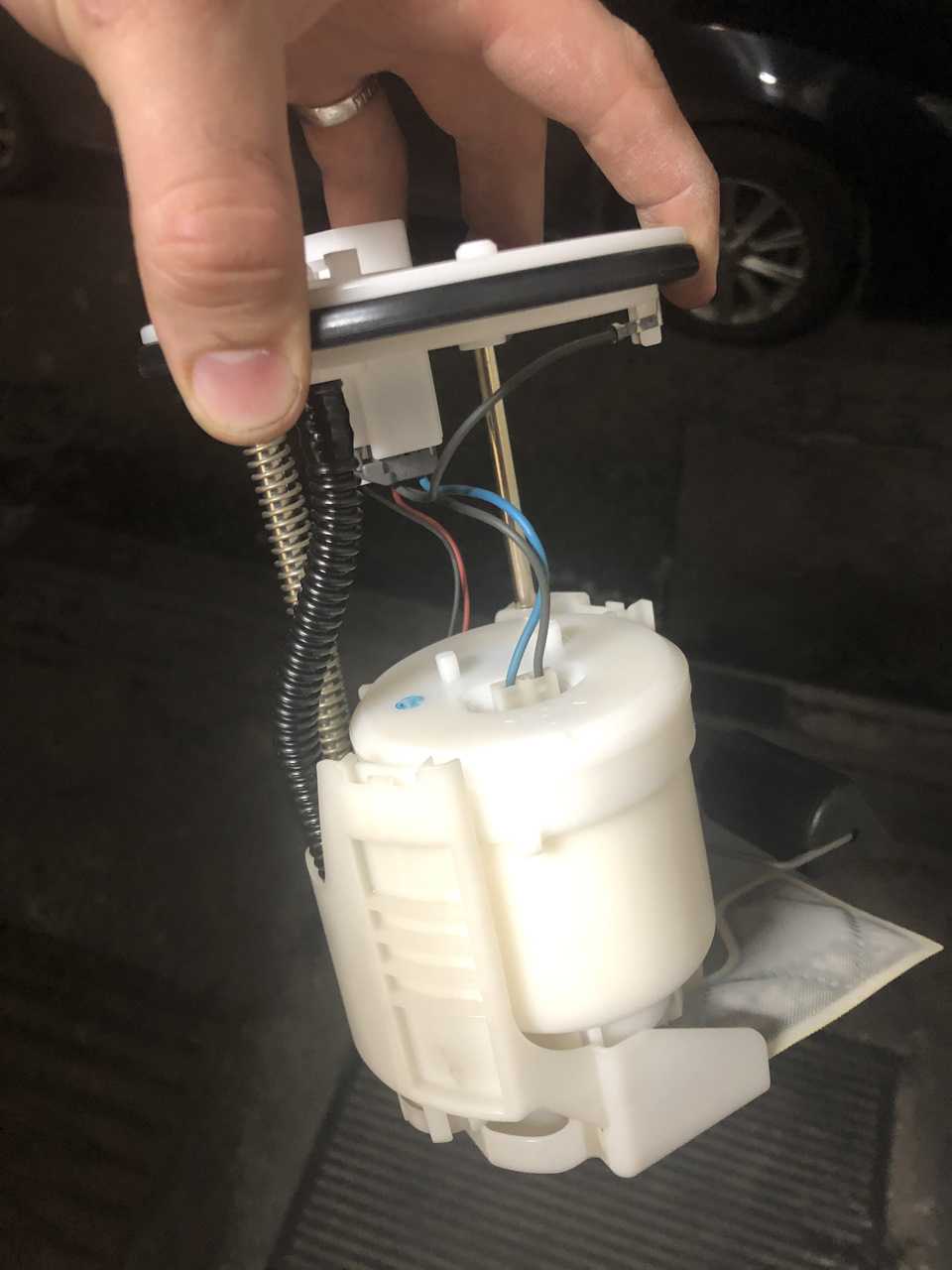

Очистительные элементы топлива Тойота Камри

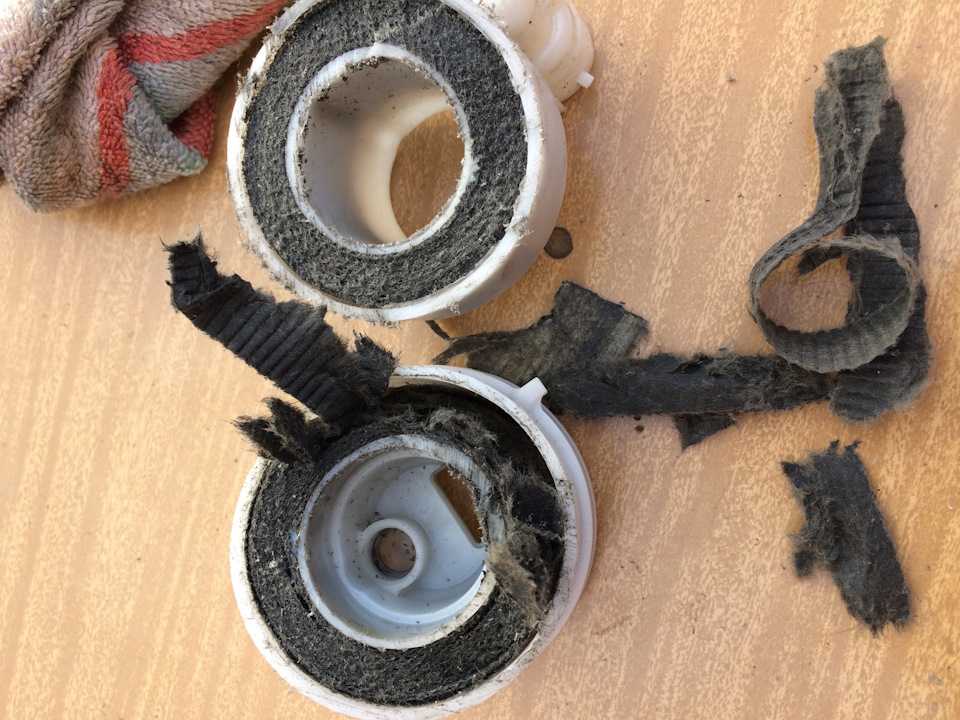

Разбираем очистительную систему. Как видно на фото, на ней находится: датчик уровня топлива в бензобаке, насос с сеткой грубой очистки и клапан для регулировки бензина.

Далее проводим сборку всех новых элементов на топливный фильтр. Затем плотно закручиваем кольцо. Старайтесь максимально герметично закрыть крышку, для того, чтобы не выходили пары бензина и не попадали в салон.

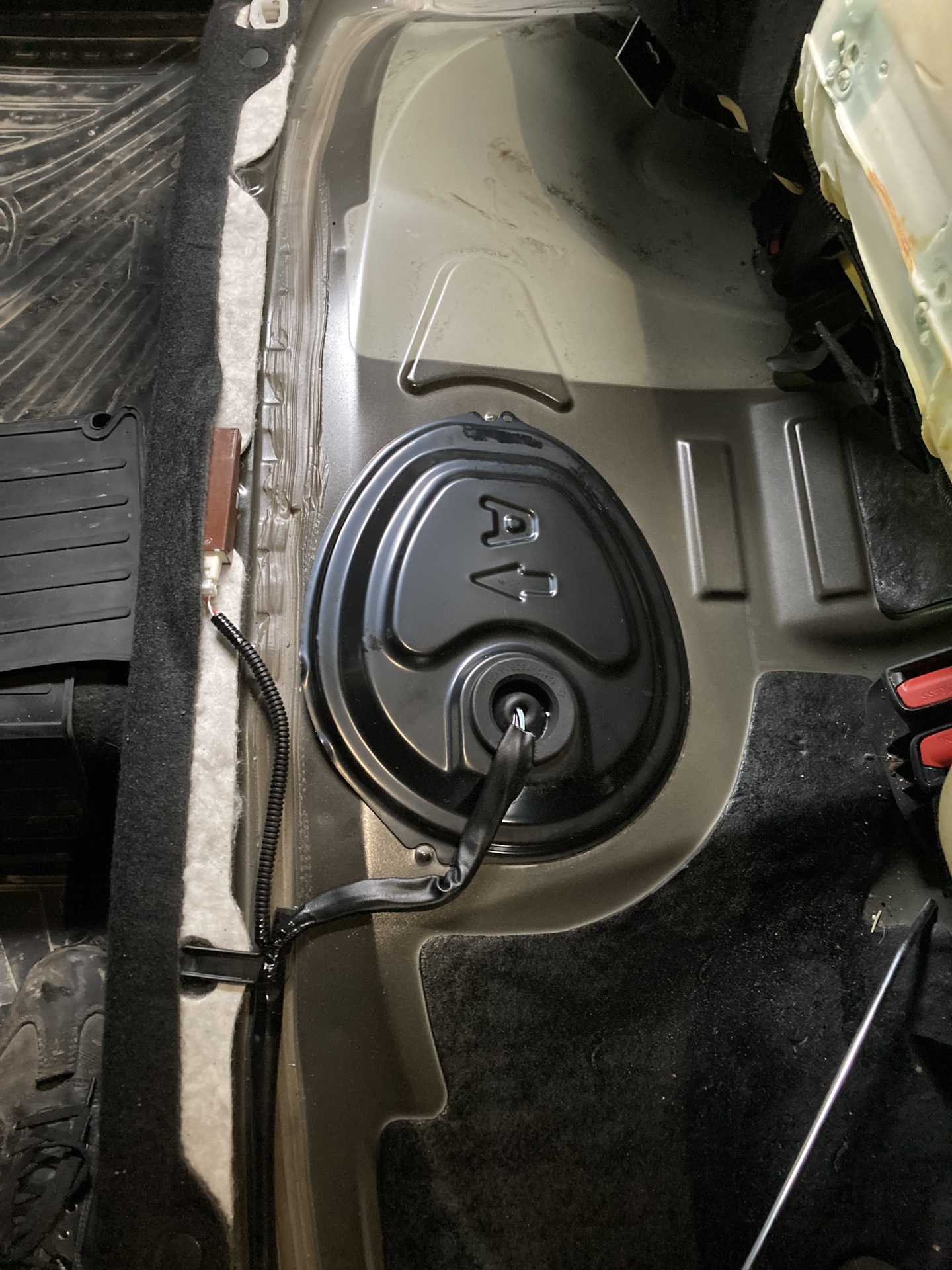

Кольцо технологического люка в собранном состоянии

После полной сборки корпуса технологического отверстия до исходного положения, делаем тестовый запуск Тойота Камри. Данная диагностика двигателя позволит нам избавится от попавшего воздуха в бензосистему. Автомобиль оставляем на некоторое время постоять на холостом ходу. В течении пару минут весь воздух выйдет и наша Тойота будет готова к эксплуатации. На этом процесс замены топливного фильтра для Тойота Камри будет завершен.

Обновление фильтрующих элементов не всегда будет заметно для водителя. Тем более если вы проводите плановые замены согласно регламенту (80 000 – 100 000 пробега). Профилактики такого типа будут полезны для двигателя и его топливной системы. Заправляйтесь только качественным бензином и своевременно выполняйте плановые ТО по замене расходников.

Видео: замена топливного фильтра Тойота Камри v40

Основные этапы процедуры

Замена топливного фильтра в Toyota Сamry не представляет особой сложности. На все действия у вас уйдет до 30 минут. Чтобы произвести замену топливного фильтра, выполните следующие шаги:

Снимите задний диван в салоне. Он держится на нескольких защелках, поэтому просто потяните его вверх с краев.
Вы увидите крышку топливного фильтра. Ее необходимо открыть. Будьте осторожны, так как она еще подсоединена к конструкции проводом.
Далее необходимо снять клемму

Надавите с усилием на язычок, а затем потяните вверх.
Почистите от пыли с помощью кисточки пространство под крышкой.
Чтобы отсоединить небольшой шланг, осторожно подденьте отверткой две скобы, а затем подвиньте вбок стопор.
Защитная крышка держится не нескольких шурупах. Открутите их при помощи отвертки

Снимите крышку.
Теперь можете полностью достать из бака всю конструкцию.
После необходимо отсоединить непосредственно топливный фильтр. В первую очередь отсоедините два контакта (каждый с двумя проводами).
С двух сторон цилиндрической конструкции имеются две защелки. Потяните их вверх, а затем снимите пластиковый ободок.
Отсоедините от фильтра еще один контакт.
При помощи отвертки отсоедините несколько защелок в верхней части. Достаньте из пластикового корпуса топливный насос. После отсоедините клапан.
Поставьте резиновое кольцо и контакты с проводами в конструкцию нового фильтра.
Установите клапан и вставьте насос обратно в новый фильтр.
Подсоедините поплавок ко всей конструкции, а также соответствующие контакты с проводами.
Выполните монтаж фильтра на место в автомобиле в обратном порядке.

Таким образом, вы с легкостью замените топливный фильтр и сэкономите свои средства на автосервисе. Также при замене рекомендуется поменять сеточку бензонасоса. Это поможет в будущем исключить проблемы с фильтром и насосом.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Какой подойдет лучше всего

При подборе фильтра необходимо учитывать:

• рабочий объем двигателя;
• название и репутацию компании, поставляющей запасные части.

Оригинальный топливный фильтр Toyota Camry V40

На машины XV40 при использовании 2,4-литрового мотора для очистки топлива завод устанавливал картридж 77024-33060 (цена от 4,8 тыс. руб.). Фильтр грубой очистки горючего не имеет артикула и не поставляется на рынок запасных частей (предполагается замена в сборе с электрическим насосом). Владельцы машин вынуждены использовать аналоги или промывать старое изделие очистителем карбюратора или иным органическим растворителем.

Для очистки топлива завод устанавливал оригинальный топливный фильтр.

При установке мотора объемом 3,5 л использовали фильтр тонкой очистки с артикулом 23300-21010 (отличается конструкцией и пониженной до 2 тыс. руб. ценой).

Оригинальный топливный фильтр Toyota Camry V50

На Toyota Camry V50 в стандартном оснащении используется фильтр тонкой очистки 77024-33090 (стоимость от 4,7 тыс. руб.), который поставляется на рынок запасных частей. На автомобилях с 3,5-литровым силовым агрегатом применяется картридж 77024-33180 (цена от 4,3 тыс. руб.). Оригинальную мелкую сетку грубой очистки приобрести невозможно (вне зависимости от объема двигателя).

Аналоги и подделки оригинала

Поскольку оригинальные комплектующие Toyota отличаются высокой ценой, то многие владельцы переходят на комплектующие от сторонних поставщиков. При определении артикула детали необходимо учитывать VIN-номер автомобиля.

Для Camry V40 подходят аналоги:

• Для машин с мотором 2,4 л используют FS6305 производства компании JS Asakashi, которая является официальным поставщиком для заводов Toyota. Цена начинается от 1,7 тыс. руб. Допускается использование запасных частей Masuma MFFT110 (1,3 тыс. руб.) или SCT Germany ST 500 (1,5 тыс. руб.). Если требуется замена сетки, то рекомендуется приобрести деталь от производителя Deco (артикул 23217-0H070) или компании Krauf (код KR1148F). Цена комплектующих не превышает 600 руб.
• В случае применения 3,5-литрового двигателя допускается установка аналога JS Asakashi FS6300 (цена около 700 руб.) или изделий Masuma MFFT103 либо Japan Parts FC-234S (обойдутся владельцу в сумму до 500 руб.). Следует учесть, что в модуле установлена сетка оригинальной конфигурации без направляющего выреза. Оригинал поставляется в запасные части. В случае ремонта владельцы используют изделия с артикулом 232170C010 от Toyota (цена от 550 руб.) или KR1003F от Krauf (стоимость не выше 110 руб.).

Для машин с мотором 2,4 л используют фильтр JS Asakashi.

Для Camry V50 подходят аналоги:

• Для автомобилей с 2,5-литровым мотором можно использовать фильтр JS Asakashi FS2105 или Masuma MFFT140 (цена 3,2 и 1,4 тыс. руб. соответственно). Аналоги обеспечивают отделение мелких частиц грязи на уровне оригинальных изделий и обладают сравнимым ресурсом.
• Для версии с двигателем объемом 3,5 л подойдут детали JS Asakashi FS2105 либо Masuma MFFT151 (цена 2,7 и 1,6 тыс. руб. соответственно).

Подделки под оригинальные комплектующие имеют особенности:

• заусенцы на пластиковых кромках или неровную торцевую поверхность, облой на линии стыка пресс-форм и неоднородную структуру материала;
• при использовании однородной пластмассы подделку выдает желтоватый оттенок (оригинал выполнен из материала белого цвета);
• отсутствие маркировок на поверхности корпуса (связано со стремлением снизить себестоимость подделки);
• заниженный вес из-за экономии на фильтровальной бумаге (оригинал имеет массу без коробки на уровне 0,232 г);
• уменьшенная площадь фильтрующего элемента (определяется только после резки корпуса).

Это интересно: Замена шарниров равных угловых скоростей Toyota Corolla

Для чего нужен фильтр

От использования некачественного топлива не застрахован никто, это встречается повсеместно. Чтобы исключить пагубное влияние на двигатель ржавчины, металлических сколов и других примесей, которые могут встречаться в топливе, устанавливается топливный фильтр. Его задача – задерживать мелкий мусор, чтобы он не попал в мотор, так как это приведет к поломке и, как следствие – к дорогостоящему ремонту.

Если замена фильтра необходима раньше срока, установленного производителем, водители чаще всего это замечают. Машина теряет мощность, плохо заводится, двигатель работает нестабильно, особенно на маленьких оборотах, может глохнуть. Это указывает, что фильтр перестал выполнять нормально свои функции и его нужно заменить.

Пошаговая инструкция

Процедура о которой идет речь для Тойота Камри V40 не такая уж сложная. Главное никуда не спешить и делать все последовательно. Перед тем как приступать, нужно провести некоторую подготовку, состоящую из нескольких этапов.

Подготовка

1. Для начала стоит слить топливо и стравить давление из бака.
2. После этого, нужно достать реле топливного насоса.
3. Потом останется завести мотор и подождать когда он заглохнет.

Такая подготовка нужна чтобы сбросить давление в магистрали. Это вряд ли поможет полностью избежать вытекающего при извлечении деталей бензина, но значительно упростит работу.

Инструкция по замене фильтра

Когда подготовка завершена, можно приступать непосредственно к замене топливного фильтра в вашем Тойота Камри V40.

1. Чтобы получить доступ к нужным деталям, первое что необходимо сделать это снять заднее сиденье.
2. Далее откручиваем саморезы, крепящие заглушку и снимаем ее.
3. Сняв заглушку, можно увидеть фитинг отходящий от топливного насоса. Его нужно открутить, используя гаечные ключи.
4. Теперь можно спокойно отсоединять топливную магистраль.
5. Далее при помощи плоскогубцев нужно переместить хомут со шланга обратки и отсоединить его.
6. Винты, которыми крепится кронштейн насоса выкручиваем трещоткой.
7. Насос извлекаем из автомобиля вместе с кронштейном.
8. Орудуя двумя шлицевыми отвертками, снимаем стопорную шайбу, а затем и фильтр.
9. Устанавливаем новый фильтр и одеваем шайбу.
10. Повторяя последовательность действий в обратном порядке собираем насос.

Установленный и подключеный новый топливный фильтр Возможно на первый взгляд все это кажется сложным. Но если вы умеете держать в руках отвертку и гаечный ключ, то вполне справитесь с этой задачей. А на второй раз все будет уже гораздо проще.

Замена

Процесс замены нельзя назвать сложным. У тех, кто имеет практический опыт ремонта, сложностей не возникнет. Перед началом процедуры нужно подготовить инструмент, который может понадобиться:

• набор ключей;
• крестообразная отвертка;
• щетка.

Далее следует приступить непосредственно к самой замене топливного фильтра Камри 40, 30, 50:

Необходимо снять, диван заднего сидения.
Вы увидите лючок

Откройте его крышку, но сделать это нужно осторожно, она прикреплена проводом.

Отсоедините клемму, надавив на язычок и потянув на себя.
Возьмите щетку и очистите пыль, которая наверняка скопилась под крышкой.
Отсоедините шланг, для этого достаточно поддеть с помощью отвертки скобы и сдвинуть стопор в сторону.
С помощью отвертки открутите защитную крышку, которая крепится на нескольких шурупах, снимите ее.

После этого всю конструкцию можно достать из бака.
Отсоедините контакты и две защелки, которые крепят пластиковый ободок.

Отсоедините провода.
Вверху конструкции находится еще несколько защелок, которые можно отсоединить с помощью отвертки.
Достаньте сам фильтр с корпуса.
Разберите корпус (отсоедините нижнюю крышку, топливный насос, клапан давления, топливный датчик).

Соберите все детали на новую запчасть и установите его на место.
Заведите машину.

Для чего нужен фильтр

От использования некачественного топлива не застрахован никто, это встречается повсеместно. Чтобы исключить пагубное влияние на двигатель ржавчины, металлических сколов и других примесей, которые могут встречаться в топливе, устанавливается топливный фильтр. Его задача – задерживать мелкий мусор, чтобы он не попал в мотор, так как это приведет к поломке и, как следствие – к дорогостоящему ремонту.

Если замена фильтра необходима раньше срока, установленного производителем, водители чаще всего это замечают. Машина теряет мощность, плохо заводится, двигатель работает нестабильно, особенно на маленьких оборотах, может глохнуть. Это указывает, что фильтр перестал выполнять нормально свои функции и его нужно заменить.

Шаг 15

Вставьте предохранитель топливного реле обратно в его розетку, убедившись, что он плотно прилегает, прежде чем закрывать бардачок.

Поверните ключ зажигания несколько раз, ожидая примерно пять секунд между поворотами. После нескольких попыток топливо должно течь по всей системе, и ваш двигатель запустится.

Часто мои консультации помогают людям сэкономить деньги, перед обращением в сервис по ремонту и диагностике, или .

Замена топливного фильтра на Toyota Camry V40,50 которая производится каждые 80000 км по регламенту Toyota Motor.

Самостоятельная замена топливного фильтра в TOYOTA CAMRY V 50 2016 года пробег 90 000 км. (первый раз меняю .

На примере тойота камри 3,5 показан сервис топливного фильтра. В работе использованы запчасти : топливный фильтр .

Лаки все чисто так ну все части приступаю к самой замене топливного фильтра и сетки здесь мы уже пока не будем .

Привет сегодня меняем фильтра топливные на тойоте камри два с половиной 2012 года то есть снимаем сидение вот он .

Самостоятельная замена топливного фильтра в TOYOTA CAMRY V 50 2016 года пробег 90 000 км. (первый раз меняю .

фильтр масляный 04152-31090 фильтр воздушный 17801-28030 фильтр салона 87139-50100 масло моторное 5w30 5л .

Замена топливного фильтра на автомобилях Toyota 1992 — 2002 Наш канал посвящен ремонту японских автомобилей .

И так перед началом работ по преображению самостоятельно провёл небольшое сезонное ТО. Во время прошлой замены .

Подробное описание по замене топливного фильтра на Тойота камри 1992г.Оригинальный номер фильтра 23300-79305 .

Привет всем corolla 150 я замена топливного фильтра. Перед заменой топливного фильтра рекомендую запомнить .

Всех приветствую camry 30 кузов в 63 литра сегодня делаю замену топливного фильтра в баке все идеально чисто .

Где находится, когда и как менять топливный фильтр Тойота Камри V50?

Как подобрать сеточку грубой очистки топлива Тойота Камри 7? – 2 ответа

В замене топливного фильтра на Камри V50 в принципе нет ничего сложного.

фильтр находится в баке под подушкой заднего сиденья;

периодичность замены установлена на 80,000 км пробега;

номер оригинального топливного фильтра — 7702433090.

Для замены надо снять подушку заднего сиденья с пары креплений, чтобы можно было добраться к люку. Затем снять крышку люка топливного бака и отсоединить разъем.

Затем надо снять фиксатор шланга, после — сам шланг. Далее следует открутить 8 болтов крепления (крестовой отверткой или накидным ключом) и снять крышку. Теперь можно извлечь топливный фильтр, вместе с насосом.

Подробнее и нагляднее замена фильтра топлива на Камри V50 показана в этом видео.

В процессе эксплуатации Toyota Camry, автовладельцы могут замечать, что двигатель стал работать неровно, расход топлива увеличился, а мощность машины заметно снизилась. Это свидетельствует о неисправности топливного фильтра. Завод-производитель рекомендует проводить замену топливного фильтра Тойота Камри V50, V40, V30 не реже, чем раз в 80-90 тысяч километров. Но на практике это приходится делать чаще, так как качество топлива в нашей стране оставляет желать лучшего. Процедура замены на Тойота Камри V30, V40, V50 идентична. В отличие от старых моделей, здесь узел располагается не под капотом, а в самом банке. Доступ к нему можно получить через специальный лючок, находящийся в салоне автомобиля под задним сидением.

Какой топливный фильтр Тойота Камри подойдет лучше всего?

Сотни производителей предлагают универсальный топливный фильтр на Тойоту Камри. Но какой из них подойдет лучше всего? Для начала нужно рассмотреть полные характеристики бензиновых очистителей. Узнать, какими же они обладают свойствами защиты и эксплуатационными данными. Решить, какой марки очиститель устанавливать, можете только вы.

Настоятельно рекомендуется остановиться на оригинальном фильтре марки «Тойота». Стоимость фильтра будет на много выше, чем у аналогов. Стоит учесть и то, что производитель выпускает очистительный элемент с максимально точными характеристиками и эксплуатационными данными, а это значит: «установил – и забыл».

Оригинальный топливный фильтр Тойота Камри V40

Оригинальный фильтр Тойота Камри V40

Для Camry 40 оригинальный бензиновый фильтр продается только в сборе с бензонасосом. Если где-то вы нашли отдельный фильтр, проверьте его на оригинальность, возможно, это подделка. Фильтр Тойота Камри V40 код 77024-33060.

Оригинальный топливный фильтр Тойота Камри V50

Оригинальный фильтр Тойота Камри V50

Погружной фильтр тонкой очистики для Тойота Камри V50 обладает высокой степенью очистки. Рекомендуется установка оригинального очистителя Тойота 77024-33090.

Как часто нужно менять

Производитель Toyota Camry устанавливает периодичность замены топливного фильтра для моделей V30, 40, 50 – минимум раз в 80 тыс. км. Этот показатель не является точным, во многом он зависит от качества топлива, которое использует автовладелец. На него нужно ориентироваться, если ваша машина прошла установленное количество километров, а топливный фильтр работает исправно. Если его не заменить, как рекомендует изготовитель, то поломка не заставит себя ждать и может случиться в неподходящий момент.

Практика показывает, что замена топливного фильтра Камри v50, V40, V30 необходима чаще – после 30 тыс. км. Обычно при этом пробеге начинают появляться признаки засорения. Если такое случилось, следует обратиться на СТО или выполнить замену узла самостоятельно, так как топливный фильтр перестал работать исправно, может пропускать мелкий мусор, что грозит поломкой системы впрыска и двигателя в целом.

Перед тем, как менять фильтр, нужно подготовить автомобиль и инструменты. После окончания процедуры обязательно следует проверить, все ли детали хорошо закреплены, нет ли подсекания из-под шланга.

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Какой подойдет лучше всего

При подборе фильтра необходимо учитывать:

• рабочий объем двигателя;
• название и репутацию компании, поставляющей запасные части.

Оригинальный топливный фильтр Toyota Camry V40

На машины XV40 при использовании 2,4-литрового мотора для очистки топлива завод устанавливал картридж 77024-33060 (цена от 4,8 тыс. руб.). Фильтр грубой очистки горючего не имеет артикула и не поставляется на рынок запасных частей (предполагается замена в сборе с электрическим насосом). Владельцы машин вынуждены использовать аналоги или промывать старое изделие очистителем карбюратора или иным органическим растворителем.

Для очистки топлива завод устанавливал оригинальный топливный фильтр.

При установке мотора объемом 3,5 л использовали фильтр тонкой очистки с артикулом 23300-21010 (отличается конструкцией и пониженной до 2 тыс. руб. ценой).

Оригинальный топливный фильтр Toyota Camry V50

На Toyota Camry V50 в стандартном оснащении используется фильтр тонкой очистки 77024-33090 (стоимость от 4,7 тыс. руб.), который поставляется на рынок запасных частей. На автомобилях с 3,5-литровым силовым агрегатом применяется картридж 77024-33180 (цена от 4,3 тыс. руб.). Оригинальную мелкую сетку грубой очистки приобрести невозможно (вне зависимости от объема двигателя).

Аналоги и подделки оригинала

Поскольку оригинальные комплектующие Toyota отличаются высокой ценой, то многие владельцы переходят на комплектующие от сторонних поставщиков. При определении артикула детали необходимо учитывать VIN-номер автомобиля.

Для Camry V40 подходят аналоги:

1. Для машин с мотором 2,4 л используют FS6305 производства компании JS Asakashi, которая является официальным поставщиком для заводов Toyota. Цена начинается от 1,7 тыс. руб. Допускается использование запасных частей Masuma MFFT110 (1,3 тыс. руб.) или SCT Germany ST 500 (1,5 тыс. руб.). Если требуется замена сетки, то рекомендуется приобрести деталь от производителя Deco (артикул 23217-0H070) или компании Krauf (код KR1148F). Цена комплектующих не превышает 600 руб.
2. В случае применения 3,5-литрового двигателя допускается установка аналога JS Asakashi FS6300 (цена около 700 руб.) или изделий Masuma MFFT103 либо Japan Parts FC-234S (обойдутся владельцу в сумму до 500 руб.). Следует учесть, что в модуле установлена сетка оригинальной конфигурации без направляющего выреза. Оригинал поставляется в запасные части. В случае ремонта владельцы используют изделия с артикулом 232170C010 от Toyota (цена от 550 руб.) или KR1003F от Krauf (стоимость не выше 110 руб.).

Для машин с мотором 2,4 л используют фильтр JS Asakashi.

Для Camry V50 подходят аналоги:

1. Для автомобилей с 2,5-литровым мотором можно использовать фильтр JS Asakashi FS2105 или Masuma MFFT140 (цена 3,2 и 1,4 тыс. руб. соответственно). Аналоги обеспечивают отделение мелких частиц грязи на уровне оригинальных изделий и обладают сравнимым ресурсом.
2. Для версии с двигателем объемом 3,5 л подойдут детали JS Asakashi FS2105 либо Masuma MFFT151 (цена 2,7 и 1,6 тыс. руб. соответственно).

Подделки под оригинальные комплектующие имеют особенности:

• заусенцы на пластиковых кромках или неровную торцевую поверхность, облой на линии стыка пресс-форм и неоднородную структуру материала;
• при использовании однородной пластмассы подделку выдает желтоватый оттенок (оригинал выполнен из материала белого цвета);
• отсутствие маркировок на поверхности корпуса (связано со стремлением снизить себестоимость подделки);
• заниженный вес из-за экономии на фильтровальной бумаге (оригинал имеет массу без коробки на уровне 0,232 г);
• уменьшенная площадь фильтрующего элемента (определяется только после резки корпуса).

Диагностика топливной системы Тойота Камри (выявление причин связанных с фильтрацией горючего)

Топливная система Тойота Камри

Одним из вариантов проверки или можно сказать «диагностики» бензинового фильтра – это сделать замер давления бензина в двигателе. Все очень легко. Простым нажатием на педаль газа пытаемся сгенерировать максимальную нагрузку при высоких оборотах. При возникновении выше перечисленных проблем, можно «на глаз» определить достаточно ли бензина попадает в двигатель.

Фильтрующая топливная система Тойота Камри оснащена двойной степенью защиты (сетка и сам очистительный элемент). Но для того, что бы засорить все части очистителя, хватит пару-тройку раз заправится не качественным бензином.

В каких случаях нужно производить замену топливного фильтра

Снятие старого элемента для замены производят в случаях:

• проведения регламентного обслуживания;
• при попадании в топливный резервуар большого количества грязи или воды;
• при обслуживании топливного модуля;
• при снятии бака для ремонта (например пайки поврежденной емкости).

Признаки засорения

Основные симптомы снижения пропускной способности фильтра:

• рост расхода топлива, не связанный с изменением условий эксплуатации;
• появление рывков при равномерном движении;
• падение мощности, отрицательно влияющее на динамику;
• периодические пропуски вспышек в цилиндрах, не связанные с поломкой системы зажигания;
• внезапные провалы оборотов на холостом ходу или остановка мотора;
• вялая реакция на нажатие педали газа (обороты растут медленно или с провалами).

Основным признаком засорения фильтра является рост расхода топлива.

Toyota Camry › Бортжурнал › Замена топливных фильтров и бензонасоса

После покупки автомобиля приступил к неспешной покупке запчастей для ремонта.В том числе купил сеточку и фильтр тонкой очистки (все оригинал).Почему-то это все лежало и ждало своего часа. Этот час наступил после того как машина не захотела заводиться в жаркую погоду.После того как по ходу движения загорелся Check engine и машина стала тупить, с психу заказал еще и насос и выбрал выходной день для мероприятия по замене указанных деталей.Плюс ко всему, перерыв интернет, заказал еще и различные колечки-уплотнители. Так как много информации на форумах про неправильную установку (с перекосом) уплотнителей и последствия, больше всего боялся накосячить именно с колечками. Но как таковой инфы о количестве и номерах этих прокладочек недостаточно — заказал все те, которые были упомянуты на разных форумах.Поехали…Для начала открыл фото-отчет с Камри Клуба (очень полезный) и отстегнул клеммы с акума!После снятия сидения — пропылесосил и протер влажными салфетками фланец модуля и прилегающую территорию. И сразу обработал болты (на WD-40 (на всякий пожарный).

Болты откручивать отверткой не стал (и не зря, а то испортил бы). Взял головку.После снятия желтого фиксатора (как снимать можно разобраться на месте), обложил шланг подачи топлива салфетками.

И опять же не зря! Бензин пофигачил так, что пришлось шланг воткнуть обратно и идти за новой порцией салфеток. Потом додумался открутить заправочную крышку бензобака и бензин перестал идти.Все протер, убрал фланец, вытащил модуль и ВАЖНЫЙ МОМЕНТ! — накрыл отверстие в бак листом толстой бумаги и сверху немного придавил (чтоб не улетела). И опять же не зря! Пока разбирал модуль — на бумагу налетело пыли (машина стояла на улице) и она легко была бы в баке. НАХРЕНА ОНО НАМ НАДО!Смотрю значит на фильтр тонкой очистки, а он такой беленький снаружи, что я подумал, что его меняли недавно.Ну думаю, раз полез — поменяю все от греха подальше.Распилил его и офигел. Спрессованная черная гадость не продавливалась даже пальцами!Бедный насос!Вобщем расписывать особо не буду все есть на ссылке ниже. Укажу только, что пришлось на новом бензонасосе фирмы HKT дорабатывать контакты натфелем (разъем не заходил). У родного насоса (Denso) края контактов закругленные, а у HKT они прямоугольные.

Полный размерЗакругленные края контактов насоса DensoС трудом, но налез.Еще поторопился и осталось лишнее колечко — БЛЯТЬНУКАКВСЕГДАЧТОЗАНАХ!В итоге посмотрел в фотоотчет и нашел куда поставить — ТАК ЧТО БУДЬТЕ ВНИМАТЕЛЬНЫ!И еще по колечкам: не нашел куда ставить один уплотнитель. Вот он на фото.Есть предположение, что он заменяет на насосе ТРИ детальки (нижнее черное пластиковое кольцо, резиновый уплотнитель и верхнее бежевое колечко).Еще кто-то писал, что «там все колечки одинаковые и похожи на кольцо регулятора давления!».Так вот НИХРЕНА ОНИ НЕ ОДИНАКОВЫЕ!

Полный размерКольца разного размераИ вообще их там не три, а четыре.Кстати четвертое колечко идет в сменном корпусе фильтра тонкой очистки. Так что отдельно покупать его не надо! Просто мне стало интересно, а что там находится под черной пластиковой заглушкой! Аккуратно снять не получилось (все-равно выбрасывать). Оказалось, что там есть уплотнительное колечко. Диаметром как на регуляторе.Так что если вы потеряли новое колечко от регулятора давления или умудрились потерять старое — снимите черную заглушку на старом фильтре тонкой очистки и БУДЕТ ВАМ РАДОСТЬ!Кстати с насосом в комплекте шли фильтр-сетка и клипса-фиксатор для него.Поэтому у меня остался еще оригинальный фильтр-сеточка про запас!Старый насос вроде рабочий — оставил на всякий случай.Собрал все в обратном порядке. Не поменял только прокладку большого диаметра (между модулем и бензобаком) — на момент замены она еще не успела придти. Но не беда! Пусть лежит до следующего раза!Сел заводить машину — секунды четыре не схватывала — видимо, насос качал топливо. Завелась, слышно как работает насос (сиденье пока не ставил).Проехал на машине. Вроде нормально, но гуляют обороты. Чтобы не заглохнуть машина повышает обороты и так и работает. Но это на холостом ходу. При движении нормально.Покатался около часа — видимо шла адаптация. Обороты встали на место.Машина заводится без проблем! Ждем жару — проверить!Еще хочу помыть форсунки и в топливную уже не лазить!

Это мне понадобилось (за исключением оригинального фильтра-сеточки — поставил дубль HKT от насоса).И еще не стал ставить пару колечек (оставил старые — так как были в нормальном состоянии).

Номера запчастей:-насос GIP-502 (HKT);-колечко регулятора 90301-07020;-колечко 90301-09021

-а номера уплотнительного кольца на бензонасос нет. Хотя оно похоже на кольцо регулятора, но чуточку больше.-номера фильтров видно на фото

Диагностика топливной системы Тойота Камри (выявление причин связанных с фильтрацией горючего)

Топливная система Тойота Камри

Одним из вариантов проверки или можно сказать «диагностики» бензинового фильтра – это сделать замер давления бензина в двигателе. Все очень легко. Простым нажатием на педаль газа пытаемся сгенерировать максимальную нагрузку при высоких оборотах. При возникновении выше перечисленных проблем, можно «на глаз» определить достаточно ли бензина попадает в двигатель.

Фильтрующая топливная система Тойота Камри оснащена двойной степенью защиты (сетка и сам очистительный элемент). Но для того, что бы засорить все части очистителя, хватит пару-тройку раз заправится не качественным бензином.

Меры предосторожности

Если вы решили провести процедуру самостоятельно, необходимо изучить, для примера, видео замены топливного фильтра Тойота Камри v40. Обязательно придерживайтесь правил безопасности – при замене может появиться утечка бензина, скопление испарений, что несет угрозу появления пожара.

Перед заменой необходимо:

1. Выгнать машину из гаража на открытый воздух, чтобы исключить скопление паров бензина.
2. Убрать источники открытого огня, в том числе обесточить автомобиль, отключив аккумулятор.
3. Убрать давление в топливной системе (достаточно открыть крышку бака).
4. Держать под рукой средства пожаротушения.

Далее приступаем к замене топливного фильтра Тойота Камри 30

Стоит обратить внимание, что рекомендуется покупать качественные запчасти, рекомендованные заводом-производителем, так как только они гарантируют надежную, долгую работу
