Замена цепи грм 1zz-fe toyota rav4

Двухлитровый агрегат 6AR-FSE

На протяжении многих лет на все поколения Камри устанавливались проверенные временем движки 1AZ-FE, которые лишь дорабатывались, но общую конструкцию имели одинаковую. Они были невероятно надежны: их ресурс достигал 500 тысяч километров. Для модели их переделали основательно.

Двигатель, имея тот же объем, стал на 13 процентов экономичнее и на 17 быстрее. Модернизированная версия разгоняет машину на целых две секунды быстрее, чем предшественники. Такая высокая технологичность сказалась на ресурсе, который стал меньше. Это не значит, что двигатель стал ненадежным, просто теперь его ресурс составляет 350 тысяч километров, что очень неплохо по сравнению с современными движками, способными работать без поломок в два раза меньше.

Замена цепи ГРМ

1. Снять радиатор, генератор и помпы;
2. Отсоединить насос гидроусилителя руля;
3. Ослабить хомут и отсоединить шланг системы охлаждения.

Далее идет разбор самого двигателя. Процесс может осложниться при откручивании винтов крышки и наличии герметика вместо прокладки:

1. Выкрутить болты и снять крышку;
2. Отсоединить водяной насос;
3. Снять датчик синхронизации коленвала;
4. Снять шкив с масляным картером.

Теперь следует ГРМ, осталось получить доступ непосредственно к цепям:

1. Снять крышку гидронатяжителя верхней цепи, а после и сам гидронатяжитель;
2. Повторить аналогичную операцию с элементами нижней цепи.

Далее следует снять оба натяжных рычага: вывернуть болт и снять вместе со звездочкой. Вынуть шестерни распредвалов и снять цепи. Следует снимать сначала верхнюю. Если требуется снять коленвал, поочередно вынимается втулка, кольцо уплотнения и шестерня. Сбоку есть цветные метки, которые помогут определить, какая из них надевается на каждый вал. На видео представлен обзор меток (V30 2AZ-FE):

Цепь ГРМ Тойота Камри V40 3.5

Цепь ГРМ Toyota 1350631031

На двигатели 2GRFE Тойота Камри V40 производитель устанавливает цепь ГРМ под артикулом Toyota 1350631031. Производитель — CAMELLIA. Средняя цена – 6100 руб. Как и для двигателей 2.4 л (2AZFE), данная цепь ГРМ имеет схожую, однорядную конструкцию. Попутно с цепью ГРМ на двигателе 2GRFE также меняются следующие детали:

• натяжитель. Артикул запчасти – 1356031020. Цена – 3000 руб.
• направляющая. Артикул запчасти – 1355931020. Средняя цена – 1000 руб.
• успокоитель верхний. Номер запчасти – 1356231020. Цена – 570 руб.
• успокоитель нижний. Артикул – 1356131021. Цена детали – 2600 руб.
• цепь ГРМ малая – 1350731020. Цена — 1600 руб.

Кроме оригинала цепи ГРМ можно использовать аналоги. Наиболее популярные заменители среди водителей:

• NSP041350631031. Производитель – NSP, Корея. Цена — 2000 руб. Популярность данной детали среди водителей дает цена, которая в среднем в 2 раза ниже оригинала.
• 3105360113. Производитель – PULLMAN, Германия. Цена — 2200 руб. Качественный заменитель. Большинство отзывов о детали – позитивные.

Цепь ГРМ PULLMAN 3105360113

Ремонтопригодность

Как и большинство современных двигателей toyota, 1AR-FE является неремонтопригодным (о том, что капремонт невозможен, прямо заявляет производитель). Конечно, при нарушении геометрии цилиндров можно попытаться провести их расточку. Но результата никто не гарантирует (скорее всего, через некоторое время мотор полностью выйдет из строя). Поэтому при серьезных поломках проще будет полностью заменить агрегат, чем предпринимать безуспешные попытки по восстановлению его работоспособности. Хотя сравнительная надежность агрегатов частично компенсирует невозможность его ремонта.

Таким образом, все, что может сделать автомобилист – это внимательно относиться к состоянию двигателя. Нельзя нагружать его больше нормы. Все появившиеся неполадки следует выявлять и устранять в кратчайшие сроки. Следует заливать топливо только на проверенных заправках. Также требуется вовремя менять масло и расходные материалы. И тогда агрегат может проездить даже больше, чем 400 тысяч километров (по крайней мере, такой потенциал у него есть).

Общий принцип работы системы

Главное управляющее устройство в данной системе смещения фаз газораспределения — это муфта VVTI. По умолчанию разработчики двигателя проектировали фазы открытия клапанов так, чтобы получить хорошую тягу на низких оборотах мотора. По мере роста оборотов растет и давление масла, за счет которого открывается клапан VVTI. «Тойота-Камри» и ее двигатель 2,4 литра работает по такому же принципу.

После того как этот клапан откроется, распределительный вал повернется в определенное положение относительно шкива. Кулачки на валу имеют специальную форму, и в процессе поворота элемента впускные клапаны будут открываться немного раньше. Соответственно, позже закрываться. Это должно самым лучшим образом сказаться на мощности и крутящем моменте двигателя на высоких оборотах.

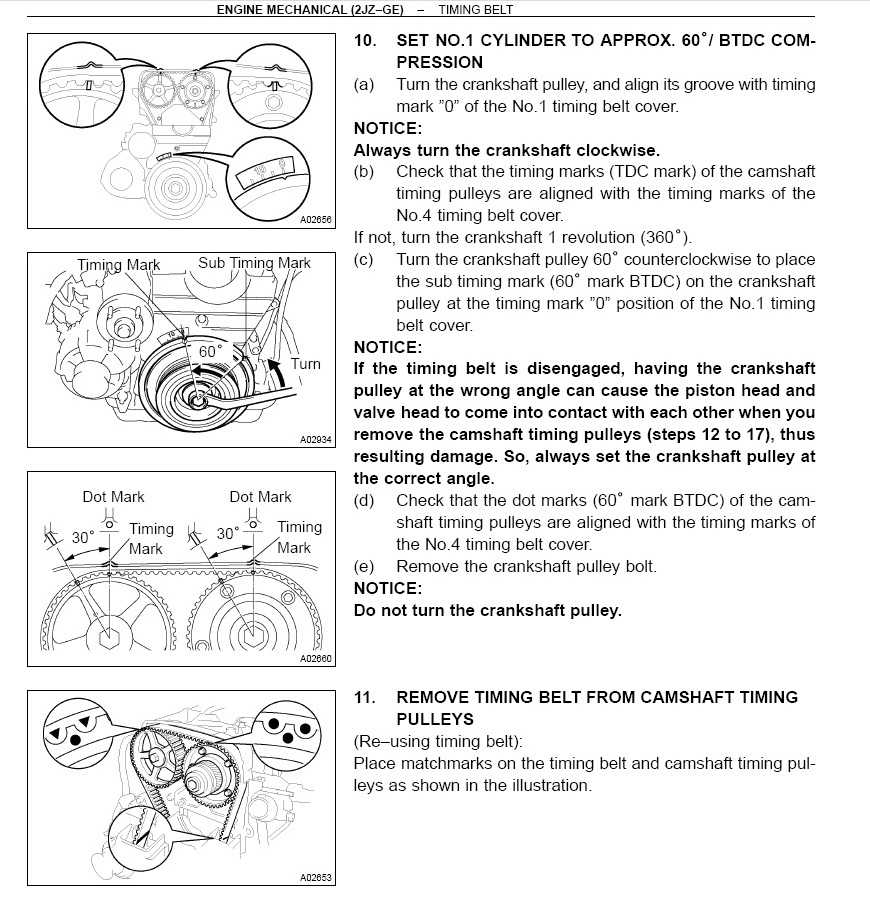

Газораспределение двигатель 1JZ-GE 2JZ-GE.

Смена ремня газораспределения производится через каждые 100 тысяч пробега. Установки и ремня ГРМ проверяют при диагностике. Изначально проверяют отсутствие кодов по распредвалу, затем стробоскопом угол зажигания.

И если есть предпосылки — проверяют метки, физически их совмещая, либо осциллографом по просмотру синхронизации датчиков коленвала и распредвала.

 Смена ремня на моторах 1JZ-GE 2JZ-GE  осуществляется совместно с сальниками роликами и гидравлическим натяжителем. На верхней крышке имеется фото правильного съёма муфты VVT-I . Четко очерченные установочные метки на ремне и на шестернях практически не оставляют шанса неверной установки ремня. При обрыве ремня ГРМ не происходит фатальной встречи клапанов с поршнем. Ниже на фотографиях примеры износа ремня, номер ремня ГРМ, снятые шестерни, установочные метки и гидравлический натяжитель.









Операции технического обслуживания по регламенту

По периодичности регламентных работ японский агрегат серии 2AR-FE не отличается по составу операций. С учетом условий эксплуатации рекомендуется только замену моторного масла проводить через каждый 7500-10000 км.

При регулярном ежегодном осмотре (по возможности, чаще) контролируют уровень антифриза. С учетом интенсивности эксплуатации, но не реже раз в 2 года (30 тыс. км) меняют воздушный фильтр.

С учетом применения цепного привода, периодического обслуживания механизма ГРМ не требуется. Но каждые 120 тыс. км пробега требуется профилактическая замена помпы вместе с антифризом.

Двигатель 1JZ-GE Диагностика и ремонт

Двигатель 1JZ-GE Диагностика и ремонт

Линейка двигателей Toyota JZGE — это серия бензиновых автомобильных рядных шестицилиндровых двигателей, которая пришла на замену линейке M. Все двигатели серии имеют газораспределительный механизм DOHC с 4 клапанами на цилиндр, объём двигателей: 2.5 и 3 литра.

Двигатели рассчитаны на продольное размещение для использования с заднеприводной или полноприводной трансмиссией.Выпускались с 1990-2007г. Преемником стала линейка V6 двигателей GR. 2.5 литровый 1JZ-GE являлся первым двигателем линейки JZ. Этот двигатель комплектовался 4 или 5-ступенчатой автоматической коробкой передач. Первое поколение (до 1996 г.) имело классическое «трамблёрное» зажигание, второе — «катушечное» (одна катушка на две свечи зажигания). Кроме того, второе поколение было оснащено системой изменения фаз газораспределения VVT-i, что позволило сгладить кривую крутящего момента и увеличить мощность на 14 л. с. Как и остальные двигатели серии, механизм ГРМ приводится ремнём, двигатель также имеет только один приводной ремень для навесного оборудования. При обрыве ремня газораспределения не происходит разрушения двигателя. Двигатель устанавливался на автомобили:Toyota Chaser, Cresta, Mark II, Progres, Crown, Crown Estate, Blit.

  Технические характеристики 1JZ-GE, 1-е и(2-е) поколение:Тип: Бензиновый, впрыск Объём:2 491 см3 Максимальная мощность:180 (200) л.с., при 6000 (6000) об/минМаксимальный крутящий момент:235 (255) Н•м, при 4800 (4000) об/мин Цилиндров: 6. Клапанов:24 . Диаметр поршня 86 мм, ход поршня — 71.5 мм.Степень сжатия — 10 (10.5).

Сборка

Устанавливаем на свои места звездочку VVT и выпускного распределительного вала. Затягивая болты незабываем держать ключом распредвалы.

Ставим на место звездочку коленчатого вала и успокоитель цепи. На новой цепи находим две метки расположенные примерно на шесть звеньев друг от друга. Это метки распредвалов. Устанавливаем новую цепь, при этом совмещаем метки распредвалов и метку коленвала.

Ветвь цепи от звездочки выпускного распредвала, через звездочку VVT и до звездочки коленвала должна быть натянута. При этом должны совпасть метки на звездочках распредвалов. Ставим башмак натяжителя. На блоке для него вверху есть специальный паз, который надает ему «вывалится».

Собранная конструкция выглядит так.

Ставим на место крышку ГРМ, предварительно смазав контактирующие поверхности герметикам. Ставим новый натяжитель. Чека обращена вверх. Затягиваем две гайки.

Что бы привести натяжитель в рабочее состояние необходимо: надавить аккуратно наверх башмака натяжителя широкой отверткой до упора, так что бы ни повредить его и отпустить. Если натяжитель разрядился, то при последующим надавливание свободный ход будет очень небольшой. Для уверенности можно согнуть небольшой крючок из проволоки и аккуратно сдвинуть чеку, если сдвинулась, то все в порядке. Ну, или воспользоваться гибкой камерой.

После чего проливаем цепь ГРМ и звезды новым моторным маслом. Проворачиваем коленвал два оборота и проверяем метки на шкиве коленвала и между звездочек распределительных валов

На цепи метки уедут, внимание на них не обращаем, связано это с тем, что количество зубьев на звездочке коленвала меньше количества звеньев цепи ГРМ в разы. Если все метки встали на место, приступаем к окончательной сборке

Ставим на место все детали в порядке обратном снятию.

Заводим автомобиль. Забываем о данной процедуре еще на 160 000 км.

Подготовка к замене цепи ГРМ

Для двигателя в базовую комплектацию входит оригинальная цепь от производителя Toyota. Также для установки подходят следующие аналоги:

• RoadRunner RR1350628011;
• ASParts AS4674;
• Ruei RU28106.

Стоимость первых двух аналогов и оригинала около 2 тыс. руб. За последнюю придется заплатить до 6.5 тыс руб. Также потребуются комплектующие детали, без которых замена не имеет смысла в плане продления эксплуатационного ресурса двигателя:

• Натяжитель цепи – 1500 руб.;
• Успокоитель – 2500 руб.;
• Демпер – до 3500 руб.

Общий бюджет для замены цепи ГРМ выйдет от 10 до 14 тыс. руб.

Основной фактор эксплуатации заключается в наличии металла, растачивающегося при износе, и только потом в механизме. Облегчение массы новой цепи (однорядные ролико-звеньевые) за счет потери металла только быстрее приводит к выходу из строя. Обрыв ролико-звеньевой цепи еще можно предсказать сразу по нескольким причинам при работе:

• В двигателе становится слышен гул, сильный шум, стук;
• В салоне ощущаются вибрации;
• Более интенсивный расход масла, сопровождающий перегревом двигателя;
• Падение эффективной мощности двигателя, сопровождающееся провалом педали газа.

А главное, при треске металла у звена, эти цепи, благодаря своей прочности, еще могут поддерживать работу двигателя, и у автовладельца остается время заблаговременно ее заменить.

Слабые места мотора 2GR

• Система DVVT-i;
• Водяной насос (помпа);
• Катушки зажигания;
• ЦПГ;
• Радиатор системы охлаждения;
• Дроссельные заслонки;
• Пятый цилиндр (на 2GR-FSE).

Состав привода ГРМ системы DVVT-i:1 — выпускной клапан VVT; 2 — впускной клапан VVT; 3 — датчик положения распредвала (выпускных клапанов); 4 — датчик положения распредвала (впускных клапанов), 5 — температурный датчик ОЖ; 6 — датчик положения коленвала.

Система DVVT-i – имеет свой ресурс безупречной работы и после его окончания начинаются проблемы с работой мотора. DVVT-i — цепной привод ГРМ задействующий впускные и выпускные распредвалы с механизмами с VVT на обеих головках. VVT механизмы изменения фаз (муфты, они же фазорегуляторы) на впуске и выпуске отличаются по конструкции небольшими отличиями. К распредвалам муфты крепятся пятью болтами. С износом работающих в постоянном трении деталей механизмов VVT-i, несмотря на постоянные потоки моторного масла, появляются дефекты на плоскостях деталей: увеличенная шероховатость и неплоскостность, риски, борозды, ступенчатые переходы. Из-за неравномерного износа по толщине работающих в сопряжении деталей в муфтах (корпус, ротор, фиксатор, звездочка), в работе фазорегуляторов могут возникать подклинивания, что сразу же нарушает фазы газораспределения, то есть впускные и выпускные клапаны начинают открываться и закрываться некорректно. По этой же причине приходит «конец» клапану VVT-i (соленоиду) и он теряет способность постоянной работы (клинит). В дополнение, часто причиной нарушения работы системы является засорение сеточки масляного фильтра клапана VVT-i. Что происходит с мотором при проблемах в системе VVT-i вы можете прочитать ниже в недостатках.

Водяной насос (помпа) имеет ресурс 50 — 70 тыс. км. При выработке установленной наработки насос не обеспечивает герметичность охлаждающей жидкости и она подтекает. Дефект устраняют заменой узла.

Холостой ход. Обычный дефект на японских движках вызванный засором дроссельных заслонок. При периодическом обслуживании заслонок проблем с ними не возникает. У водяного насоса малый ресурс. После пробега 50-70 тыс. км требует замены.

Катушки зажигания. На ДВС раннего выпуска случаи отказов катушек случались с большей вероятностью.

ЦПГ 2GR-FSE рассчитана под высококачественные моторные масла, соответственно при применении масел с несоответствующими химмотологическим свойствам маслам рекомендованных производителем возникает повышенный износ цилиндро-поршневой группы.

Радиатор системы охлаждения в трубном пакете нередко дает течь ОЖ. Исходя из отзывов, радиатор по прочности слабоват, что-то с ним перемудрили конструкторы. Для замены подходит китайская подделка и «ходит» он дольше.

Дроссельные заслонки впускного коллектора загрязняются пылью из-за подсоса неочищенного воздуха из-под воздушного фильтра. При виде грязи (пыли) на заслонках, надо понимать, что пыль поступала в цилиндры и служила абразивом. Это одна из причин снижения компрессии в цилиндрах. Причина подсоса неочищенного воздуха ветхое крепление воздушного фильтра не обеспечивающее должную герметичность. Для исправления дефекта достаточно приклеить по периметру фильтрующего элемента уплотняющий материал (губку).

Пятый цилиндр на 2GR-FSE перегревается и данный дефект считается конструкционным по причине недостаточной проработки при проектировании и испытаниях. В итоге, при перегреве на гильзе цилиндра нарушается зеркало и появляются задиры. Вместе с тем, проблема сопровождается высоким расходом масла. Блок цилиндров, как уже отмечалось выше, одноразовый и ремонту не подлежит.

Обзор неисправностей и способы их ремонта

Слабым местом мотора является цепь ГРМ. Если автовладелец собирается ее менять, то лучше менять со всеми звездочками. Так как они тоже сильно устают. Проверять размер цепи лучше всего через каждые 80 тысяч километров. Растяжение в 2 мм от стандартного размера должно послужить сигналом к замене ремня ГРМ.

Натяжение ремня на 1KRFE

Натяжение цепи газораспределительного механизма производится следующим образом (следуйте обозначениям на рисунке):

1. Немного открутите болт под буквой «А».
2. Затем ослабьте гайку «В».
3. Теперь нужно затянуть болт под обозначением «В» до тех пор, пока не исчезнет зазор.
4. С проворачиванием болта «С» необходимо отрегулировать натяжение цепи.
5. Теперь потребуется закрутить болт «В».

Для болта «А» сила затяжки должна быть равна 54 Нм, а для болта «В» — 34 Нм. Проводить операцию динамометрическим ключом.

Бывает так, что нужно не натяжение ремня, а замена его. Процесс показан в следующем блоке.

Замена цепи ГРМ 1KRFE

Замена цепи газораспределительного механизма проводится через 100 000 км. Коротко о снятии старой и установке новой цепи.

1. В первую очередь потребуется слить масло, антифриз. Снять воздушный фильтр и сам мотор. Демонтировать насос для охлаждайки.
2. Убрать катушки зажигания и крышку ГБЦ.
3. Демонтировать масляный фильтр и поддон.
4. Поршень первого цилиндра зафиксировать в ВМТ такта сжатия.
5. Прокрутить коленвал до совмещения риски 0 с меткой на крышке привода ГРМ.
6. Зафиксировать шкив и сам коленвал.
7. Демонтировать крышку цепи ГРМ.
8. Снять старую и установить новую, предварительно запрессовав новый сальник коленвала и смазав маслом.
9. Совместить звенья оранжевого цвета цепи ГРМ с рисками на звездах. Затем звенья желтого цвета с риской на звезде коленвала.
10. Установить натяжитель цепи.
11. Монтировать крышку цепи ГРМ.
12. Провести монтаж шкива коленвала.
13. Далее закрутить болтами масляный поддон.
14. Провести установку двигателя.

Таким образом проводится снятие и установка цепи ГРМ на двигателе 1KRFE.

Общая информация

Японский автоконцерн оснащает Тойота Камри двумя типами двигателей: 2AZ-FE (4-цилиндровый рядный 2.4, 2.5 L) и 2GR-FE (6-цилиндровый V-образный 3.5 L). Форсированный вариант предлагается по более высокой цене, но автолюбители быстро обнаружили его недостаток – при холодном запуске уже спустя 100 тыс. км двигатель издает характерные шумы, указывающие на отхождение натяжителей. Поэтому форсированная модель быстро потеряла спрос и в большинстве случаев выбирается двигатель 2AZ-FE.

По типу кузова на отечественных дорогах встречаются две версии автомобиля: более старая V40, вышедшая в 2006 г., и V50, которая появилась на рынке с 2011 г., а спустя 3 года проведен ее рестайлинг. У подавляющего большинства моделей передний привод.

Технические характеристики 1KRFE

1KRFE создавался, как двигатель для городских транспортных средств с малым объемом. Мотор компактный и резвый для мини-авто. Обладает следующими достоинствами:

• высокая тяга на средних и низких оборотах;
• малый вес;
• экономичность расхода топлива;
• небольшой уровень выброса вредных газов. Двигатели серии 1KRFE соответствуют экологическому классу Евро 4.

1KRFE – это трех-цилиндровый с прямым их расположением двигатель. Объем цилиндров равен 996 кубических сантиметров. А более подробную информацию можно увидеть в таблице ниже.

Параметр ДВС 1KRFE	Значение
Вес общий	69 кг
Мощность	71 лошадка
Степень сжатия	10,5:1
Диаметр цилиндра	71 мм
Ход поршня	84 мм
Количество клапанов на 1 цилиндр	2
Крутящий момент	91 Нм
Система подачи горючего	EFI – распределенный электронный впрыск
Смазочная система	Комбинированная
Расход бензина в городе на 100 км Расход бензина по трассе на 100 км	5,5 л 4,1 л
Октановое число горючего	95
Жизненный ресурс	250 тысяч км

ГРМ создан по схеме DOHC. Все 12 клапанов оснащены системой VVT-i. Впускной коллектор сделан из пластмассы. Такой прием позволил понизить температуру и увеличить наполнение цилиндров горючей смесью.

Недостатки поломки и проблемы Тойота 2AR FE

Пришедший на замену 2AZ FE двигатель 2AR FE стал полноценным силовым агрегатом. Это достойный и надежный мотор, который при должном уходе пройдет до полумиллиона километров.

Из недостатков опытные механики выделяют следующие проблемы:

• течь насоса, которая обычно обнаруживается после 150 тысяч километров пробега;
• шумы и постукивания муфты VVTi на холодную. Это детская болезнь данного типа моторов, которую не смогли убрать инженеры. Образуются из-за особенностей конструкции двигателей 2AR FE;

Последнюю проблему обычно решают заменой муфты, но не на всех силовых агрегатах новая муфта перестает стучать. Так что автовладельцу, на машине которого проявилась эта болезнь, придется смириться.

Из-за тонкостенного алюминиевого блока цилиндров модификации двигателей 2AR FE являются одноразовыми. Они не подлежат капитальному ремонту и расточке цилиндров. Опытные механики говорят, что силовой агрегат сделан добротно, поэтому постоянный уход и ежегодное профилактическое техническое обслуживание подарят двигателю лишние 200 тысяч километров пробега.

Похожая статья Технические характеристики и ресурс двигателя 3SZ VE

Цепь газораспределительного механизма имеет низкий жизненный ресурс. Всего 150 000 километров. Однако опытные механики советуют проверять ее каждые 50 тысяч, чтобы не было сколов или трещин. Обрыв цепи приводит к загибу клапанов. Это грозит покупкой нового или контрактного мотора.

Опытные автовладельцы отмечают, что после пробега в 100 000 километров, наблюдается падение компрессии. Обычно происходит из-за использования плохого топлива или загрязненных фильтров.

Опытные механики также не рекомендуют тюнинговать атмосферную модель двигателя 2ARFE. Потому что это овощной силовой агрегат, который бесполезно модифицировать и разгонять на нем мощность.

А опытные автовладельцы подтверждают, что проще купить нормальный автомобиль с турбированным мотором. А тюнинг подобного двигателя не стоит денег. Хотя многие умельцы умудряются оснастить движок турбокитами типа garret T3. Говорят помогает и увеличивает мощность в несколько раз. Главное покупать вместе с турбо кит кованые поршни, чтобы они дольше выдерживали нагрузку и мотор смог пройти больше 300 000 километров.

Возможные причины неисправности клапана

Основных причин неисправностей клапана не так уж и много. Можно выделить две, которые встречаются особенно часто. Так, VVTI-клапан может выходить из строя по причине того, что есть обрывы в катушке. В данном случае элемент не сможет верно реагировать на передачи напряжения. Диагностика неисправности легко осуществляется при помощи проверки измерения сопротивления обмотки катушки датчика.

Вторая причина, по которой клапан VVTI (Toyota) работает неправильно или же не работает вообще — это заедания в штоке. Причиной таких заеданий может быть банальная грязь, которая со временем скопилась в канале. Также возможно, деформирована уплотняющая резинка внутри клапана. В этом случае восстановить механизм очень просто — достаточно очистить грязь оттуда. Это можно сделать с помощью отмачивания или вымачивания элемента в специальных жидкостях.

8AR-FTS

A 2.0 L turbocharged member of the AR family, fitted with VVT-iW it is able to operate in both the Otto and a modified-Atkinson cycle. Debuted in the Lexus NX200t. Power output in the 2020 NX200t is 175 kW (235 hp) at 4,800 — 5,600 rpm and 350 N⋅m (258 lb⋅ft) at 1,650 — 4000 rpm. The 8AR-FTS engine had Lexus’ ESTEC D-4ST (Economy with Superior Thermal Efficient Combustion Direct injection 4-stroke with Turbo) fuel injection. With separate twin injectors for both direct and port injection, ESTEC D-4ST could perform high-pressure direct injection into the cylinder and conventional intake port injection, or direct cylinder injection only, according to engine speed. Power output in some applications, e.g. Lexus IS 200t XE30, Lexus GS 200t and Lexus RC 200t is bumped up by 5 kW (6.7 hp) up to 180 kW (242 hp) in the same rev range but torque remains the same.

• Замена передних тормозных колодок пежо партнер



• Замена пружин мазда 626 ге



• Как снять часы дэу леганза



• Установка гбо на газель карбюратор своими руками



• Замена микросхемы в китайской магнитоле 7010b

Список моделей авто в которых устанавливался двигатель 1ARFE

Изначально 1ARFE устанавливался на автомобили Toyota Venza. Мощность двигателя равнялась 182 лошадкам. Эта модель транспортного средства вместе с двигателем Тойота 1ARFE поставлялась на российский рынок.

На американском рынке была доступна модель Тойота Венца с двигателем объемом в 3,5 литра. С этим же объемом двигателя оснащалось второе поколение транспортных средств Toyota Highlander. Эта модификация выпускалась только с передним приводом.

1ARFE можно найти на третьем поколении автомобилей Toyota Sienna. Мощность двигателя, который ставился на этот минивэн, равнялась 187 лошадкам. Но особой популярности не получила.

Lexus RX270 тоже получил двигатель 1ARFE. Мощность мотора ничем не отличалась от того, который ставился на вышеописанный минивэн. Сейчас с этим движком выпускается только два автомобиля. Это Тойота Венца и Тойота Хайлэндер.

Начнем

Снимаем декоративный пластик и откручиваем четыре болта крепящих модули зажигания. Снимаем модули.

Выворачиваем восемь болтов, две гайки и одну шпильку на 10 клапанной крышки. На фото отсутствует впускной коллектор, так как его сняли для разборки двигателя, вам снимать не надо.

Снимаем клапанную крышку вместе с прокладкой.

Отключаем минусовую клемму аккумулятора. Отсоединяем всю проводку с генератора и откручиваем два болта крепящих его. Снимаем генератор. Фото с тыльной стороны.

Поддомкрачиваем двигатель. Снимаем опору двигателя, выкручиваем три болта на 14. Если два боковых выкручиваются с помощью карданчика без проблем, то третий под блоком АБС …, а так же две гайки и болт на 14 крепление опоры к кронштейну двигателя. Вынуть опору мешает клапан VVT, его аккуратно снимаем. Крепится одним болтом на 10.

Сливаем антифриз с радиатора и блока цилиндров.

Кран на блоке находится под выпускным коллектором. На радиаторе слева, снизу.

Выставляем верхнею мертвую точку.

Снимаем переднее правое колесо и пластиковый брызговик.

Метка на шкиве коленвала должна быть напротив метки «0» на крышке ГРМ.

На звездах распределительных валов две метки друг напротив друга. Если этого не произошло, проворачиваем коленвал на один оборот.  Качество фото хромает, поскольку сделано гибкой камерой. По-другому сфотографировать не получается так как мешают трубки кондиционера, АБС и ГУР.

Сымитируем положение на снятых деталях.

На звездочки выпускного распредвала метим звено цепи напротив верхней метки. На звездочке VVT звено напротив длинной метки.

Снимаем ремень привода вспомогательных агрегатов. Ключом на 19 за специальный выступ на автоматическом натяжителя проворачиваем его по часовой стрелки и снимаем ремень. Ослабляем болт крепления натяжителя.

Отворачиваем гайку крепления натяжителя.

Снять натяжитель мешает лонжерон в который упирается болт. Что бы его вытащить придется подданкратить двигатель. Ставим домкрат под переднею часть и на опоре КПП откручиваем гайку и вынимаем болт.

Поднимаем переднею часть двигателя по максимуму и снимаем натяжитель. Так же выворачиваем шпильку, на которой он держался, поскольку она будет мешать снять крышку цепи ГРМ.

Так же, вывернув три болта на 14, вынимаем кронштейн опоры.

Откручиваем шесть болтов на 10 крепления помпы.

Снимаем насос охлаждающей жидкости. Два болта короче остальных, на фото их не вынули. Запоминаем или метим места.

Стопорим коленвал, откручиваем болт и снимаем шкив коленвала. Что бы застопорить коленвал используем простой способ, включаем пятую передачу, в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинила его у тормозного суппорта и легким движением руки открутите болт.

Отверните 8 болтов на 10 и три на 12 крышки ГРМ. Снимите датчик положения коленвала. Так же снимаем насос гидроусилителя, два болта на 12.

Вверху слева на крышке установлен натяжитель цепи ГРМ, снимаем его открутив две гайки на 10.

Вынимаем его.

Снимаем крышку ГРМ. На снятой крышке видны места нахождения болтов ее крепления.

Снимаем ротор датчика положения коленчатого вала.

Откручиваем один болт башмака натяжителя и два успокоителя цепи, их снимаем.

На натяжителя видны следы недопустимого износа.

Ставим метку на звене цепи ГРМ напротив метки звездочки коленчатого вала.

Снимаем старую цепь и звездочку коленвала. На трех звеньях новой цепи ГРМ есть стандартные метки, желтые или черные, зависит от производителя. Если приложить нашу цепь к новой, все метки должны совпасть, так же как количество звеньев.

Отворачиваем болт муфты VVT, удерживая распредвал ключом. Снимаем звездочку VVT. Не в коем случае откручивайте четыре пятигранных болта.

Так же поступаем со звездочкой выпускного распредвала.

Механизм привода ГРМ выглядит так.

Промываем все детали, очищаем от старого герметика все прилегающие поверхности. Распредвалы и коленвал не крутим.

Итоги

Весь процесс замены компонентов ГРМ на Тойоте Камри занимает несколько дней, включая разбор и сборку. ГРМ является одним из ключевых факторов, определяющих КПД работы двигателя и достаточно сложен процесс замены. После замены изношенной и низкоэффективной на новую цепь ГРМ, работа автомобиля будет обеспечена стабильностью на сотню тысяч километров.

Замену рекомендуется производить только в профессиональном техническом сервисе, т.к. сам процесс относится к сложному ремонту и предусматривает разбор двигателя и связанных с ним механизмов.

В Тойота Камри 40 на обоих двигателях 2.4 л (2AZ-FE) и 3.5 л (2GR-FE), что представлены на просторах отечественного рынка – цепной привод ГРМ. Но его размеры, а соответственно и каталожный номер, отличается в зависимости от того, какой у автомобиля стоит двигатель.
