Предохранители и реле митсубиси паджеро спорт 1

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека, недалеко от аккумулятора.

Фото пример

Схема

Назначение предохранителей

1	Резерв
2	40А Система электро привода окон
3	40А Выключатель зажигания
4	10А Компрессор кондиционера
5	20А Двигатель вентилятора конденсатора
6	10А Фара дальнего света (левая)
7	10А Фара дальнего света (правая)
8	10А Фара ближнего света (левая)
9	10А Фара ближнего света (правая)
10	20А Контроль двигателя
11	7,5А Генератор переменного тока
12	15А Стоп-сигналы
13	10А Сигнал
14	20А Автоматическая коробка передач
15	10А Сигнальная лампа аварийной сигнализации
16	15А Топливный насос
17	15А Передние противотуманные фары
18	20А Аудио усилитель

Расшифровка реле

R1	Реле противотуманных фар
R2	Реле электро двигателя вентилятора конденсатора
R3	Резерв
R4	Стартер
R5	Реле звукового сигнала
R6	Подогреватель линии топливо подачи
R7	АКПП
R8	Главное реле системы впрыска
R9	Эл. маг. муфты компрессора кондиционера
R10	Ближний свет фар
R11	Дальний свет фар
R12	Реле электро приводов стекло подъемников
R13	Омыватель фар
R14	Резерв

Блок возле АКБ

Рядом с аккумулятором находится блок предохранителей выполненный в виде плавких вставок.

Схема

Описание

19	120А Генератор
20	100А Предохранители (№4, 5) располагающиеся в монтажном блоке в моторном отсеке; предохранители (№5, 6, 11, 12, 17, 18, 22, 23, 26) и плавкая вставка (№24) располагающиеся в монтажном блоке в салоне
21	30А Блок управления (ABS или ASC)
22	50А Реле неисправности системы ABS; блок управления системы ASC
23	120А Плавкие вставки (№2, 3) и предохранители (№10, 11, 12, 13, 14, 15, 16, 17, 18) располагающиеся в монтажном блоке в моторном отсеке
26	50А Подогревателя линии топливо подачи; подогреватель охлаждающей жидкости

Интерьер

В целом, салон стал более вместительным и функциональным. Конструкторам удалось этого достичь во многом за счёт более эффективного использования пространства. Для внутренней отделки салона используются материалы самого высокого качества. В максимальном варианте комплектации потенциальному покупателю предлагается обивка кресел у рулевого колеса кожей. В салоне в глаза бросается современная панель приборов и большой сенсорный монитор мультимедийной системы. Первые владельцы новинки отмечают высокую степень защиты от посторонних шумов и вибрации, воспроизводимой агрегатами авто.

Блоки в салоне

Под панелью приборов, со стороны водителя находятся 2 блока: блок предохранителей и блок реле.

Блок с предохранителями

Фото – пример

Схема

Описание

1	10А Указатели поворота
2	10А Аудиосистема
3	15А Централизованная блокировка замков дверей
4	10А Реле электро вентилятора климатического блока
5	15А Прикуриватель
6	20А Стеклоочиститель ветрового окна
7	10А Фонари света заднего хода
8	10А Комбинация приборов
9	10А Стоп-сигналы
10	10А Звуковые сигналы
11	10А Электро стеклоподъемники
12	10А АКП
13	15А ТНВД
14	15А Привод люка в крыше

В верней части блока могут крепится некоторые элементы реле.

Схема

• R1 – реле указателей поворотов
• R2 – реле обогрева заднего стекла и боковых зеркал
• R3 – реле электро двигателя вентилятора отопителя (для L200)

Блок реле

Схема

Расшифровка

1. Жгут проводов выключателя (замка) зажигания;
2. Реле розетки для подключения дополнительного оборудования;
3. Реле электродвигателя заднего отопителя;
4. Реле электро стеклоподъемников;
5. Предохранитель (30 А) обогревателя окна двери задка;
6. Предохранитель (15 А) заднего отопителя;
7. Реле-таймер обогревателя окна двери задка и наружных зеркал;
8. Реле-прерыватель стеклоочистителя окна двери задка;
9. Предохранитель (15 А) розетки для подключения дополнительного оборудования;
10. Предохранитель (10 А) обогрева наружных зеркал.

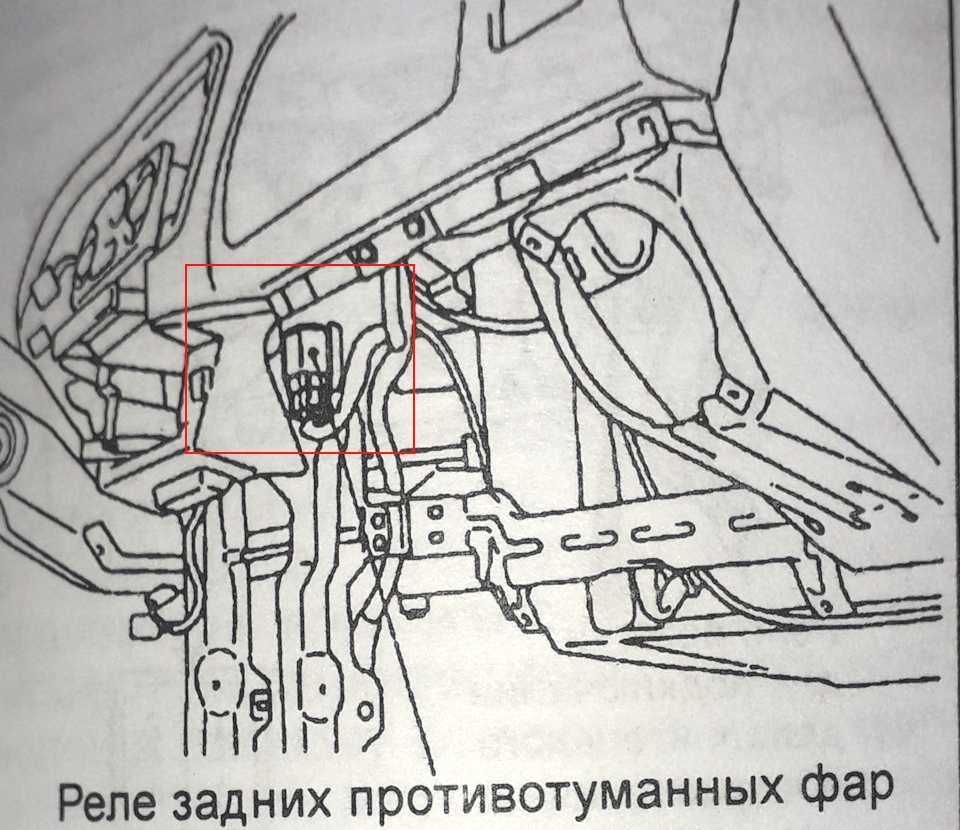

Или реле задних противотуманных фар.

Точки подключения автосигнализации на Mitsubishi Pajero Sport 2009 Дизель

Замок зажигания:+12 – синий/белыйзажигание – синий/чёрныйзажигание 2 – синий/красныйАСС – синийстартер – красный/чёрный

тормоз (+) – синий/оранжевый, лягушка

Щиток приборов:зарядка – белый, левый разъёмдавление масла – жёлтый/зелёный, левый разъём

Блок предохранителей:повороты (+) – зелёный/жёлтый и зелёный/красный, нижний левый разъёмцентральный замок (-) – белый/синий (открыть) и зелёный/красный (закрыть), верхний разъём сбокуконцевик водителя (-) – чёрный/красный, нижний разъём сбокуконцевик передней правой двери (-) – жёлтый/коричневый, нижний разъём сбокуконцевик задних дверей и багажника (-) – жёлтый/чёрный, нижний разъём сбоку

Обходчик иммобилайзера SKY BIS-07

Предохранители и реле Mitsubishi Pajero Sport 1

Рассмотрены автомобили Pajero Sport и L200 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска, с бензиновыми и дизельными двигателями.

Где расположены реле и предохранители.

Рядом с основным блоком расположен дополнительный.

Для доступа к предохранителям в основном монтажном блоке отожмите фиксатор и снимите крышку.

На крышке нанесена схема расположения элементов монтажного блока.

Основной блок с открытой крышкой

Назначение предохранителей, реле и плавких вставок в основном монтажном блоке моторного отсека митсубиси паджеро спорт.

Номер предохранителя (сила тока) или обозначение реле

Защищаемая или коммутируемая цепь

Задние габаритные огни

Задние габаритные огни

Электровентилятор климатического блока

Выключатель (замок) зажигания

Система управления двигателем

Реле электровентилятора климатического блока

Реле фар головного света

Реле противотуманных фар

Реле системы пуска

Для доступа к предохранителям и реле дополнительного блока отожмите фиксаторы и снимите крышку.

Реле компрессора кондиционера

Реле электровентилятора конденсора

Также три предохранителя находятся на клемме плюс аккумулятора.

Антиблокировочная система тормозов (ABS)

Предохранители и реле в салоне mitsubishi pajero sport, l200.

Для доступа к предохранителям снизу панели приборов снимите крышку.

Расшифровка предохранителей в салоне.

Централизованная блокировка замков дверей

Реле электровентилятора климатического блока

Предохранитель прикуривателя pajero sport

Стеклоочиститель ветрового окна

Фонари света заднего хода

Привод люка в крыше

Перед монтажным блоком предохранителей в салоне установлен блок реле

1 – жгут проводов выключателя (замка) зажигания; 2– реле розетки для подключения дополнительного оборудования; 3– реле электродвигателя заднего отопителя; 4– реле электростеклоподъемников; 5– предохранитель (30 А) обогревателя окна двери задка; 6– предохранитель (15 А) заднего отопителя; 7– реле-таймер обогревателя окна двери задка и наружных зеркал; 8 – реле-прерыватель стеклоочистителя окна двери задка; 9– предохранитель (15 А) розетки для подключения дополнительного оборудования; 10– предохранитель (10 А) обогрева наружных зеркал.

Снятие и установка монтажного блока в салоне.

Отсоедините клемму минус от аккумулятора.

Снимите нижнюю часть панели приборов.

Отверните две гайки крепления блока реле

снимите его со шпилек и отведите его в сторону

Отверните гайку крепления монтажного блока снизу

Выведите монтажный блок из кронштейна сверху

Отсоедините три колодки жгутов проводов от наружной панели монтажного блока

Разверните монтажный блок и отсоедините колодки жгутов проводов от его задней панели. Извлеките монтажный блок из места установки.

Схема предохранителей митсубиси паджеро спорт 2

Как правило, КЭА черного цвета являются самыми меньшими по номиналу, сиреневого — самые высокие. Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками.

В автомобилях Митсубиси монтажный блок с реле устанавливается и под капотом и на приборной панели в салоне. Ниже подробно будет указано, где он расположен на конкретных моделях.

предохранители митсубиси паджеро спорт 2014

В Северной Америке и Европе изначально машину реализовывать не планировалось, однако, спустя какое-то время, Montero Sport для Штатов все же появился.

Интересным фактом является то, что именно Montero Sport всегда пользовались большей популярностью на отечественном рынке.

Mitsubishi Pajero Sport III: Электрические схемы

Это объясняется достаточно просто: Передняя часть автомобиля позволяет мгновенно и безошибочно определить принадлежность к марке, хотя деталями предохранители митсубиси паджеро спорт 2014 Pajero Sport несколько отличается от появившегося несколько ранее пикапа L, на базе которого уже традиционно построен внедорожник.

В целом, внешность нового Pajero Sport отличается сдержанностью и солидностью. Новая модель значительно больше предшественника — длина автомобиля составляет мм в старой моделиширина — ммвысота — ммколесная база — мм Это позволило сделать салон более просторным. Интерьер вполне соответствует сдержанному облику автомобиля — он прост и утилитарен, хотя и не лишен изысков — центральная консоль и обшивка дверей имеют вставки под дерево.

Водительское сиденье оснащено электроприводами регулировок. Сиденья предохранители митсубиси паджеро спорт 2014 ряда, расположенные немного выше, чем передние, способны с комфортом разместить трех пассажиров.

На них легко поместится даже достаточно высокий человек, при этом пространства для коленей будет также предостаточно.

Почему сгорает предохранитель №12 в моторном отсеке (управление двигателем)?

Замки ремней безопасности задних сидений утоплены в специальные вырезы в сиденье дивана, не предохранители митсубиси паджеро спорт 2014 дискомфорта во время поездки. Комфортное и удобное передвижение на автомобиле обеспечивают травмобезопасные электростеклоподъемники, кондиционер или климат-контроль, дополнительный задний отопитель, подогрев передних сидений и боковых зеркал, блок дополнительных приборов температура за бортом, электронный компас, указатель давления масла, вольтметраудиоподготовка 4 или 6 динамиков, антенна с электроприводоми литые колесные диски.

Багажное отделение радует своими размерами. Специальная сетка позволяет закрепить мелкий багаж, а для перевозки крупногабаритных грузов можно сложить сиденья заднего ряда.

Полноразмерное запасное колесо закреплено сзади под днищем автомобиля. Линейку силовых агрегатов нового внедорожника составляют 2. Однако для отечественного рынка предлагается только 3.

Краткая история модели

В 1978 году состоялся официальный дебют «Митсубиси Л200». Отзывы экспертов и первых владельцев авто свидетельствовали о его высокой проходимости, отличной грузоподъёмности, универсальности и достойном уровне комфорта. Как результат, год спустя машина была признана лучшим пикапом на американском рынке.

Второе поколение модели представлено в 1996 году. Новинка выпускалась в трёх вариантах кузова, отличающихся друг от друга конструкцией кабины. Более того, покупатель мог выбрать для себя полный либо только задний привод.

Через четыре года представители компании-производителя продемонстрировали очередную версию автомобиля. Модель получила обновлённый дизайн, в котором стиль превосходно сочетался с практичностью. Кроме типа кузова и трансмиссии, покупатель мог выбирать и между двумя видами силовых установок – 2,5-литровым турбодизелем и бензиновым мотором объёмом 2,4 литра. Мощность первого из них составила 100 лошадиных сил, а второго – 132 «лошадки».

Декабрь 2005 года для поклонников модели ознаменовался презентацией её четвёртого поколения. Это произошло во время международной выставки в итальянском городе Болонье. Конструкторы обновили не только внешность авто, но также уделили много внимания вопросам надёжности и усилению подвески. Нельзя не отметить и сокращение топливного потребления. Оставляемые владельцами «Митсубиси Л200» отзывы являются лишним доказательством того, что модель и правда получилась довольно удачной. В связи с этим не могло быть сомнений в том, что на свет появится очередная её версия.

Задний под капотом

Чтобы до него добраться, нужно снять воздухозаборник, открыть крышку и отключить колодки силовых проводов, чтобы добраться до самих предохранителей.

Маркировка элементов:

1. Турбодизель или турбина охлаждения воздуха.
2. При полном приводе – блок переключения трансмиссии.
3. Генератор.
4. Клаксон.
5. Рулевой усилитель, омыватели оптики (насос), ABS.
6. ABS, система курсовой стабилизации.
7. При дизельном ДВС – обогрев салона.
8. Повтор номера 7.
9. Повтор номера 7.
10. Запасной.
11. Вентилятор охладительной системы ДВС, зажигание.
12. Управление оборудованием салона.
13. Реле 3 – клаксон.
14. 4 – вентилятор охладительной системы ДВС.
15. 5 – омыватели фар.

Блок в салоне

Находится под панелью приборов со стороны водителя.

Описание предохранителей

p, blockquote 15,0,0,0,0 —>

1	15А Стекло очиститель заднего стекла
2	Резерв
3	10А Радио, Аудио
4	15А Прикуриватель
5	10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой
6	10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля
7	20А Контроль двигателя
8	10А Фонари заднего хода
9	10А Задний противотуманный фонарь
10	20А Центральный замок
11	30А Обогреватель заднего стекла
12	30А Нагреватель
13	20А Люк на крыше
14	10А АБС
15	20А Сиденье с подогревом
16	10А Зеркала с подогревом
17	Резерв
18	Резерв
19	Резерв
20	Резерв

Расшифровка реле

p, blockquote 17,0,0,0,0 —>

1. Реле задних противотуманных фонарей
2. Реле электропривода стекло подъемников
3. Реле генератора
4. Реле электродвигателя вентилятора отопителя – задний кондиционер
5. Реле обогревателя заднего стекла
6. Реле электродвигателя вентилятора отопителя — передний кондиционер
7. Реле вспомогательных цепей зажигания

Блоки под капотом

Основной блок

Основной или главный блок с предохранителями и реле находится слевой стороны моторного отсека.

Расположение блока под капотом

Для доступа к пред-ям и реле требуется снять зашитную крышку — нажав на фиксатор/защелку.

Доступ к блоку с предохранителями и релеСхема предохранителей и реле под капотом Mitsubishi Lancer 10

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	30 А	Модуль ввода / вывода (IOD, диагностика, подключение доп. оборудования)
2	40 А	Электодвигатель вентилятора радиатора (сис-мы охлаждения двиг.)
3	30 А	Электродвигатель вентилятора конденсатора кондиционера
4	30 А	(АБС) Тормозная система ABS
5	40 А	(АБС) Тормозная система ABS
6	—	Пусто (резерв)
7	30 А	Стартер
8	15 А	ПТФ передние (противотуманные фары)
9	7,5 А	Сис-ма управ-ия двигателем
10	20 А	(АКПП) автоматическая коробка передач
11	10 А	Сигнал (гудок, клаксон)
12	7,5 А	Генератор
13	20 А	Омыватель передних фар
14	10 А	Кондиционер (A/C)
15	15 А	Дроссельная заслонка
16	20 А	Звуковой сиглнал противоугонной сис-мы (сигнализация)
17	15 А	Обогреватель места укладки щеток дворников (стеклоочистителя)
18	—	Пусто (резерв)
19	30 А	Замок крышки багажника (электропривод замка двери багажника)
20	10 А	Сис-ма наружного освещения в дневное время (дневные ходовые огни, дхо)
21	10 А	Дальний свет — левая фара
22	10 А	Дальний свет — правая фара
23	30 А	Усилитель для магнитолы (аудиосистемы)
24	30 А	Электрооборудование дизельного двигателя
25	20 А	Дальний/Ближний свет — левая фара (с газоразрядной ксеноновой лампой)
26	20 А	Дальний/Ближний свет — правая фара (с газоразрядной ксеноновой лампой)
27	10 А	Ближний свет — левая фара (с галогеновой лампой)
28	10 А	Ближний свет — правая фара (с галогеновой лампой)
29	10 А	Цепь питания электрооборудования двигателя
30	10 А	Катушки зажигания
31	20 А	Цепь питания электрооборудования двигателя
32	15 А	Бензонасос (топливный насос)

Реле

№ на схеме	Защищаемая цепь
R1	Реле противотуманных фар передних (птф, туманки)
R2	Реле Сигнала (гудка, клаксона)
R3	Реле электромагнитной муфты компрессора кондиционера
R4	Реле противоугонной сис-мы (сирена сигнализации)
R5	Реле упр-ния автоматической коробкой передач (АКПП)
R6	Реле омывателя фар (доп. оборудование)
R7	Реле дальнего света фар
R8	Реле упр-ния дроссельной заслонкой
R9	Реле обогрева места укладки дворников (щеток стеклоочистителя)
R10	Реле сис-мы наружного освещения в дневное время (дхо — дневные ходовые огни)
R11	Реле Бензонасоса (топливного насоса)
R12	Реле сис-мы курсовой устойчивости ASC, ESP (доп. оборудование)
R13	Реле вентилятора радиатора кондиционера
R14	Реле Стартера
R15	Реле ближнего света фар
R16	Реле вентилятора радиатора (сис-мы охлаждения двигателя)
R17	На дизельных авто — реле свечей накаливания (доп. оборудование)
R18	Реле вентилятора конденсора
R19	Реле Печки (отопителя, обогревателя) (доп. оборудование)
R20	Главное реле сис-мы упр-ния двигателем

Блок на АКБ

Еще один блок с предохранителями (ввиде плавких вставок) находится прямо на плюсовой клемме аккумулятора.

Схема предохранителей на АКБ Митсубиси Лансер X

№ на схеме	Номинал пред-ля	Защищаемая цепь
33	120 А	Генератор
34	80 А	АКБ/плавкая вставка
35	80 А	№33 плавкая перемычка
36	120 А	№33 плавкая перемычка
37	80 А	Генератор

Дополнительный блок с реле

В зависимости от года выпуска и модификации автомобиля в подкапотном отсеке также может находится дополнительный блок с реле. Обычно данным блоком оснащаются модели Mitsubishi Lancer Evolution (Evo), он расположен рядом с основным блоком предохранителей и реле.

№ на схеме	Защищаемая цепь
R1	Реле низкой скорости вентилятора радиатора (малых оборотов)
R2	Реле вентилятора кондиционера (A/C)
R3	Реле повышенной скорости вентилятора радиатора (повыш. оборотов)

Вопросы и комментарии оставляйте ниже!

Точки подключения автосигнализации на Mitsubishi Pajero 2000 года

стартер – чёрный с жёлтым от замка зажигания. Под капотом чёрный с красным в косе справа

повороты – зелёный с красным и зелёный с жёлтым в нижнем разъеме в блоке предохранителей в ногах

блокировка бензинового двигателя (непосредственный впрыск, двигатель GDI): Топливный насос – синий с чёрным в левом пороге, уходит направо под заднее сидение, НО: будучи порезанным, не глушит машину на холостых оборотах, при нажатии на газ – глохнет

блокировка дизельного двигателя: Под капотом в блоке предохранителей 20А, значок двигателя, на нем постоянный «+», надо найти реле от него запитываемое и блокировать провод от него исходящий

концевик дверей – красный (-) в левой передней стойкецентральный замок (-) – коричневый и зелёный с красным на синем блоке за блоком предохранителей

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Точки подключения автосигнализации на Mitsubishi Pajero 2000 года

стартер – чёрный с жёлтым от замка зажигания. Под капотом чёрный с красным в косе справа

повороты – зелёный с красным и зелёный с жёлтым в нижнем разъеме в блоке предохранителей в ногах

блокировка бензинового двигателя (непосредственный впрыск, двигатель GDI): Топливный насос – синий с чёрным в левом пороге, уходит направо под заднее сидение, НО: будучи порезанным, не глушит машину на холостых оборотах, при нажатии на газ – глохнет

блокировка дизельного двигателя: Под капотом в блоке предохранителей 20А, значок двигателя, на нем постоянный «+», надо найти реле от него запитываемое и блокировать провод от него исходящий

концевик дверей – красный (-) в левой передней стойкецентральный замок (-) – коричневый и зелёный с красным на синем блоке за блоком предохранителей

Где находятся блоки предохранителей на Митсубиси Паджеро 2

Японский внедорожник Mitsubishi Pajero 2 производился с 1991 по 1999 гг. в Японии, а в Индии и на Филиппинах – с 1992 по 2001 гг. Машину выпускали в 3- и 5-дверном вариантах. Пятиместный «коротыш» имел металлическую крышу или брезентовое покрытие в версии Canvas Top. Стандартный вездеход мог вмещать 5 или 7 пассажиров.

В 97 г. состоялся рестайлинг модели.

У автомобиля изменились:

• внешний вид;
• коробки перемены передач, в т.ч. для автодизеля 4м40 объемом 2,8 литра;
• интерьер салона;
• линейка двигателей;
• трансмиссия.

С начала выпуска 3-го поколения компания «Митсубиси» продала лицензию на производство китайской фирме GAC Changfeng Motor. Она до сих пор производит внедорожник под названием Liebao Leopard.

В моторном отсеке

Поиск блока реле и плавких вставок в моторном отсеке состоит из нескольких действий:

1. Открыть и зафиксировать крышку переднего багажника.
2. Найти черный пластиковый короб между левым бортом и аккумулятором.
3. Отщелкнуть замки на верхней плоскости.
4. Демонтировать крышку.

Монтажный блок расположен в левой части моторного пространства.

В салоне

Добраться до панели с предохранителями в пассажирском салоне можно так:

1. Открыть дверь со стороны водителя.
2. Осмотреть пространство перед приборной панелью.
3. Найти технический люк под воздуховодом и переключателями головного света.
4. Снять защиту.

Блок с предохранителями находится с водительской стороны, перед приборной панелью.

Монтеро где реле стартера

Сообщение Breitling » 08 апр 2012, 11:40

Сообщение Captain Sergio » 09 апр 2012, 05:16

Сообщение Breitling » 09 апр 2012, 09:39

Сообщение Captain Sergio » 09 апр 2012, 10:22

Сообщение Breitling » 09 апр 2012, 11:59

Сообщение Серега83 » 09 апр 2012, 12:14

Сообщение Breitling » 09 апр 2012, 19:54

Сообщение Captain Sergio » 09 апр 2012, 20:00

Сообщение TOY86RUS » 31 май 2017, 22:05

Сообщение Lukich111 » 31 май 2017, 23:26

Сообщение Кузьмич 68 » 01 июн 2017, 04:15

Сообщение TOY86RUS » 01 июн 2017, 05:50

Сообщение TOY86RUS » 01 июн 2017, 06:31

Сообщение Captain Sergio » 01 июн 2017, 07:39

Сообщение SNOOPER » 01 июн 2017, 08:23

Предохранители в Паджеро Спорт и L200 (1996-2008)

На этих популярных внедорожниках группа КЭА и реле диспозируются под капотом (главная группа и дополнительная), на плюсовой клемме АКБ (3 силовых), на панели приборов (комбинация реле и КЭА). Группа КЭА Паджеро Спорт 1 и L200, расположенная в моторном отсеке, на фото ниже обозначена цифрой 11.

Расположение монтажного блока под капотом, цифра 11

Обозначения и функция кэа главной группы

Номер предохранителя или обозначение реле	Сила тока (А)	Цвет	Назначение
1	10	Красный	Освещение салона
2	10	Красный	Дальний свет
3	10	Красный	Задние габаритные огни
4	10	Красный	Задние габаритные огни
5	10	Красный	Аварийная сигнализация
6	30	Розовый	Электровентилятор климатического блока
7	30	Розовый	Кондиционер
8	40	Зеленый	Система пуска
9	40	Зеленый	Выключатель (замок) зажигания
10	30	Розовый	Стеклоподъемники
11	30	Розовый	Ближний свет
12	20	Синий	Система управления двигателем
13	80	Бесцветный	Генератор
A	Реле электровентилятора климатического блока
B	Реле фар головного света
C	Реле противотуманных фар
D	Реле стартера
E	Реле системы пуска

Дополнительный МБ открывается путем отжатия фиксаторов и снятия крышки.

Дополнительный блок

Обозначение реле и КЭА добавочный блок

Обозначение предохранителя/реле	Сила тока (А)	Цвет	Назначение
14	25	Серый	Электровентилятор конденсора
15	10	Красный	Компрессор кондиционера
F	Реле компрессора кондиционера
G	Реле электровентилятора конденсора

3 элемента расположены на плюсовой клемме аккумулятора.

Силовые предохранители АКБ

Их предназначение: система АБС (желтый на 60 А), противотуманки (синий на 20 А) и свечи (прозрачный или черный на 80 А). Еще один МБ расположен в салоне.

Расположение в салоне

Номер	Сила тока (А)	Цвет	Назначение
1	10	Красный	Указатели поворота
2	10	Красный	Медиасистема
3	15	Синий	Централизованная блокировка замков дверей
4	10	Красный	Реле электровентилятора климата
5	15	Синий	Прикуриватель
6	20	Желтый	Дворник ветрового стекла
7	10	Красный	Фонари света заднего хода
8	10	Красный	Комбинация приборов
9	10	Красный	Стоп-сигналы
10	10	Красный	Звуковые сигналы
11	10	Красный	Электростеклоподъемники
12	10	Красный	АКП
13	15	Синий	ТНВД
14	15	Синий	Привод люка в крышке

Блок реле

В скором времени обещаем подготовить материал, в котором будет описано, где расположены защитные элементы на Mitsubishi Pajero 3, а также блок предохранителей Митсубиси Паджеро 2.

• Особенности вождения субару форестер

• Клапан регулировки давления турбины ниссан кабстар

• Проставки для увеличения клиренса тойота опа

• Как снять двигатель на тойота дуэт

• Какое масло заливать в коробку тойота виш 2003 года
