Возможные неисправности проводки и способы их устранения
Автовладельцы Ауди 100 чаще всего сталкиваются с такими неисправностями электроцепи:
- Полностью или частично разряженный аккумулятор. Такая проблема может быть обусловлена как саморазрядом АКБ, так и разрушением его внутренней конструкции. В зависимости от причины, проблема решается либо путем зарядки батареи, либо ее заменой.
- Выход из строя предохранителя — самая безобидная неисправность, решается путем замены вышедшего из строя элемента.
- Обрыв в цепи. Более сложная неисправность, как правило, обусловлена допущением ошибок при укладке проводов. Запомните — при замене провода ни в коем случае нельзя укладывать в места, где они будут подвержены воздействию движущихся элементов.
- Окисление контактов на разъемах подключения. Часто бывает такое, что участок электроцепи целы, предохранитель — тоже, но оборудование при этом все равно не работает. Такая проблема может быть обусловлена окислением контактов на штекере или разъеме подключения. Решить ее можно путем зачистки контакта или его замены.
Основной блок предохранителей
| № | Назначение | А |
| 1 | Противотуманные фары, задние противотуманные фонари | 15 |
| 2 | Аварийная сигнализация | 15 |
| 3 | Звуковой сигнал, обогрев сидений | 30 |
| 4 | Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики | 15 |
| 5 | 2-я скорость вращения вентилятора обдува радиатора | 30 |
| 6 | Задние правые габаритные и стояночные огни | 5 |
| 7 | Задние левые габаритные и стояночные огни | 5 |
| 8 | Правая фара дальнего света, сигнальная лампочка дальнего света | 10 |
| 9 | Левая фара дальнего света | 10 |
| 10 | Правая фара ближнего света, электродвигатель регулировки положения правой фары | 10 |
| 11 | Левая фара ближнего света, электродвигатель регулировки положения левой фары | 10 |
| 12 | Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора | 15 |
| 13 | Топливный насос | 15 |
| 14 | Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер | 5 |
| 15 | Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер | 25 |
| 16 | Обогрев заднего стекла, обогрев зеркал | 30 |
| 17 | Вентилятор обдува салона, автоматический кондиционер | 30 |
| 18 | Электрические зеркалаОчиститель заднего стекла (Avant) | 515 |
| 19 | Центральный замок, обогрев цилиндра выключателя замка, противоугонная система | 10 |
| 20 | Вентилятор обдува радиатора, 1 -я скорость, вентилятор салона | 30 |
| 21 | Диагностический разъем | 10 |
| 22 | Бензин: Не используется (автомобили с бензиновыми двигателями) Дизель: Свечи накаливания (автомобили с дизельными двигателями) | 80 |
| 23 | Не используется | – |
| 24 | Не используется | – |
| 25 | Бензин: Обогрев лямбда-зонда. Дизель: У автомобилей с дизельными двигателями не используется | 5 |
| 26 | Разъем для прицепа | 30 |
| 27 | Система зажигания/впрыска топлива | 10 |
| 28 | Бензин: Система зажигания/впрыска топлива. Дизель: У автомобилей с дизельными двигателями не используется | 10 |
| 29 | Стоп-сигнал | 10 |
| 30 | Бензин: Регулировка скоростного режима (автомобили с АКП)Дизель: У автомобилей с дизельными двигателями не используется. | 5 |
| 31 | АБС, блокировка дифференциала | 15 |
| 32 | Бензин: Система зажигания/впрыска топлива Дизель: У автомобилей с дизельными двигателями ТБ – клапан отсечки топлива | 10 |
| Реле | ||
| 1 | Реле противотуманных фар и задних габаритных огней (У автомобилей без противотуманных фар на этом месте стоит перемычка) | |
| 2 | Реле вентилятора обдува радиатора (у автомобилей без кондиционера)Реле вентилятора обдува радиатора для включения 2-й ступени вращенияДизель: Не используется | |
| 3 | Реле включения вентиляторовДизель: Не используется | |
| 4 | Реле омывателя фар | |
| 5 | Реле разгрузки (Х-контакт) | |
| 6 | Реле вентиляторов обдува салона (кондиционер с ручным управлением)Реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением) | |
| 7 | Реле звукового сигнала | |
| 8 | Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач)У автомобилей без такой системы стоит перемычкаУ автомобилей с автоматической коробкой передач это место свободно | |
| 9 | Реле интервального режима стеклоочистителя | |
| 10 | Бензин: Реле топливного насосаДизель: Реле свечей предварительного разогрева | |
| 11 | Реле вентилятора обдува радиатора для включения 1-й ступени вращения |
14.2.1.3. Места расположения и идентификация предохранителей
Места расположения и идентификация предохранителей (Audi-80/ 90)
|
N |
Описание |
А. |
|
1 |
Лампы противотуманных фар и задних противотуманных фонарей |
15 |
|
2 |
Прерыватель аварийной сигнализации |
15 |
|
3 |
Звуковой сигнал, лампы сигнала торможения |
25 |
|
4 |
Лампы для чтения, лампы освещения багажного отделения, прикуриватель, внутреннее освещение, подсветка зеркальца для макияжа, бортовой компьютер, радио |
15 |
|
5 |
Вентилятор, охлаждающий радиатор |
30 |
|
6 |
Правая лампа габаритного света, правые парковочные огни |
5 |
|
7 |
Левая лампа габаритного света, левые парковочные огни |
5 |
|
8 |
Лампа дальнего света правой фары, индикаторная лампа дальнего света фар |
10 |
|
9 |
Лампа дальнего света левой фары |
10 |
|
10 |
Лампа ближнего света правой фары |
10 |
|
11 |
Лампа ближнего света левой фары |
10 |
|
12 |
Комбинация приборов, лампы сигнала заднего хода, система автоматической проверки, контроль движения автомобиля, система АБС, устройства блокировки дифференциала бортового компьютера, блок управления установкой угла опережения впрыска дроссельного клапана, электронный термовыключатель, блок управления вентилятора охлаждающего радиатор |
15 |
|
13 |
Регулятор подогрева топливного насоса |
15 |
|
14 |
Лампа освещения вещевого ящика, лампа освещения отделения двигателя, лампы подсветки номерного знака |
5 |
|
15 |
Стеклоочистители ветрового стекла, термовыключатель вентилятора охлаждающего радиатор, переключатель давления воздушного кондиционера |
25 |
|
16 |
Обогрев заднего стекла, обогрев наружного зеркала |
30 |
|
17 |
Вентилятор, нагнетающий свежий воздух |
30 |
|
18 |
Зеркала с электроприводом |
5 |
|
19 |
Центральный замок |
10 |
|
20 |
Вентилятор, охлаждающий радиатор (шаг 1), блок управления вентилятором охлаждения радиатора при выключенном двигателе |
30 |
|
21 |
Задний прикуриватель |
25 |
|
22 |
Не используется | |
|
23 |
Сидения оснащенные электроприводом и запоминающим устройством |
30 |
|
24 |
Устройство управления двигателем I |
10 |
|
25 |
Сидения с подогревом |
30 |
|
26 |
Не используется | |
|
27 |
Не используется | |
|
28 |
Устройство управления двигателем II |
15 |
|
29 |
Резервные предохранители (5А, 10А, 25А, 30А) |
Места расположения и идентификация предохранителей (Audi-80/ 90, 80/ 90 Quattro и Купе, начиная с моделей 1989 г.в.)
|
N |
Описание |
А. |
|
1 |
Лампы противотуманных фар и задних противотуманных фонарей |
15 |
|
2 |
Прерыватель аварийной сигнализации |
15 |
|
3 |
Звуковой сигнал, лампы сигнала торможения |
25 |
|
4 |
Лампы для чтения, лампы освещения багажного отделения, прикуриватель, внутреннее освещение, подсветка зеркальца для макияжа, бортовой компьютер, радио, часы, устройство автоматического контроля климата, система противоугонной сигнализации |
15 |
|
5 |
Вентилятор, охлаждающий радиатор |
30 |
|
6 |
Правая лампа габаритного света, правые парковочные огни |
5 |
|
7 |
Левая лампа габаритного света, левые парковочные огни |
5 |
|
8 |
Лампа дальнего света правой фары, индикаторная лампа дальнего света фар |
10 |
|
9 |
Лампа дальнего света левой фары |
10 |
|
10 |
Лампа ближнего света правой фары |
10 |
|
11 |
Лампа ближнего света левой фары |
10 |
|
12 |
Комбинация приборов, лампы сигнала заднего хода, система автоматической проверки, контроль движения автомобиля, система AБС, устройства блокировки дифференциала, бортовой компьютер, электронный термовыключатель |
15 |
|
13 |
Регулятор подогрева топливного насоса |
15 |
|
14 |
Лампа освещения вещевого ящика, лампа освещения отделения двигателя, лампы подсветки номерного знака, |
5 |
|
15 |
Стеклоочистители ветрового стекла, термовыключатель, вентилятор охлаждающий радиатор, воздушный кондиционер, лампы сигнала поворота |
25 |
|
16 |
Обогрев заднего стекла, обогрев наружного зеркала |
30 |
|
17 |
Вентилятор, нагнетающий свежий воздух, воздушный кондиционер |
30 |
|
18 |
Зеркала с электроприводом, стеклоочиститель заднего стекла (Купе) |
5 |
|
19 |
Центральный замок, система замков с подогревом |
10 |
|
20 |
Вентилятор, охлаждающий радиатор (шаг 1), блок управления вентилятором охлаждения радиатора при выключенном двигателе |
30 |
|
21 |
Устройство диагностического контроля |
10 |
|
22 |
Не используется | |
|
23 |
Сидения оснащенные электроприводом и запоминающим устройством |
30 |
|
24 |
Не используется | |
|
25 |
Сидения с подогревом |
30 |
|
26 |
Не используется | |
|
27* |
Устройство управления двигателем I (начиная с сентября 1987 года) |
10 |
|
28* |
Устройство управления двигателем II |
15 |
|
29 |
Резервные предохранители (5А, 10А, 25А, 30А) |
| предыдущая страница14.2.1.2. Держатели дополнительных предохранителей | следующая страница 14.2.1.4. Идентификация контактов на плате предохранителей и блоков реле |
Схема предохранителей
Общие черты последних модификаций Бэ 3 увидели свет в 1987 году. Именно тогда на задней крышке блока впервые появилась схема их расположения. Позднее, в 1988 и 1989, она несколько менялась, чтобы к 1991-му приобрести окончательный вариант. Тогда же появился блок под рулем.
Из схемы нельзя узнать за что конкретно отвечает тот или иной элемент, а только их местонахождение. Чтобы понять предназначение, необходимо сравнить их обозначения с указаниями в руководстве пользователя. Последнее существует и на русском языке.
В салоне:
Предохранитель и реле бензонасоса
Вставка топливного насоса на Б3 с мотором 1 8 с моновпрыском имеет номер 13 и мощность 15 А. А вот реле расположилось № 10 в основном блоке. Его внешний вид можно увидеть на фото
Предохранитель и реле дворников
№15 и 18 (передние и задние) в основном блоке, мощностью на 25 и 5 Ампер. Реле дворников, артикул 99, устанавливается дополнительно автовладельцем.
Вентилятор охлаждения Б3
За безопасную работу радиатора мотора Ауди 80 отвечают 3 элемента — №5, 15 и 20. Их мощность — 30, 25 и 30 Ампер. Предохранители 5 и 20 ответственны за включение вентилятора на максимальную и первую скорости. Реле расположилось на его двигателе.
Реле датчика давления масла находится в блоке за приборной панелью.
Предохранитель света: где стоит
Элементы ближнего и дальнего света расположены в основном блоке моторного отсека и имеют номера 8 и 9 (дальний правый и левый), а также 10 и 11 (ближний правый и левый). Мощность каждого из них равна 10 Ампер.
Габариты
Предохранители правого и левого габаритов расположены в основном блоке под номерами 6 и 7. Мощность обоих составляет 5 А.
Резистор
Вышедший из строя резистор печки является довольно распространённой неисправностью среди владельцев автомобилей Audi 80.
При этом устранить такую поломку самостоятельно не так сложно. Тут не обязательно обращаться в автосервис и платить кому-то деньги за сравнительно элементарный ремонт. Вам лишь потребуется новый резистор, а также понимание расположения искомого объекта.
Определить, что на Audi 80 не работает печка именно по причине отказа резистора, не сложно. Явным признаком такой неисправности является включение отопителя исключительно на 4 скорости, в то время как 1, 2 и 3 режимы обдува вентилятора не включаются.
Да, первым делом рекомендуется проверить состояние контактов в блоке управления, а также целостность проводов. Нельзя исключать, что дело в них. Но если проверка не показала никаких проблем в электроцепи, тогда дело в резисторе сопротивления отопителя. Он периодически перегорает, а потому нуждается в замене.
Если говорить о расположении, но резистор вы найдёте непосредственно на электромоторчике печки. Для доступа к нему потребуется открыть вещевой ящик и снять его с рельс. Фактически добраться до резистора предельно просто, если вы умеете снимать бардачок.
Воздуховод отопителя салона
Нужно отключить разъём с проводами и снять резистор с защёлок. Выходит из строя резистор по причине того, что сгорает тепловой предохранитель. Его нужно заменить, чтобы восстановить работоспособность элемента.
Решать автомобилисту, но владельцы Audi 80 обычно используют 2 метода:
- покупают новый резистор и устанавливают его на место старого;
- восстанавливают старый резистор сопротивления путём кустарного ремонта.
Объективно лучшим решением будет покупка нового элемента, который имеет гарантии качества от производителя. Но такой вариант более затратный в финансовом плане
А поскольку многим важно сэкономить, стоит описать вариант с ремонтом и восстановлением резистора
- Здесь можно взять кусочек проволоки. Но вариант не самый лучший. Предпочтительнее использовать простой предохранитель номиналом 10 Ампер;
- С помощью кусачек откусывается старый предохранитель, а на его место прикручивается новый 10-амперный элемент;
- Используя медные провода в защитной оболочке, а также изоленту, соединяются контакты резистора с контактами плавкого предохранителя;
- Далее узел собирается в обратной последовательности;
- Проверяется работоспособность отопителя на всех скоростях.
Опыт автомобилистов показывает, что такая схема ремонта резистора сопротивления печки на автомобилях Audi 80 имеет полное право на существование. Но если вы сомневаетесь, просто купите новый резистор, и поменяйте его согласно инструкции. Это дело буквально на 10 минут вашего времени.

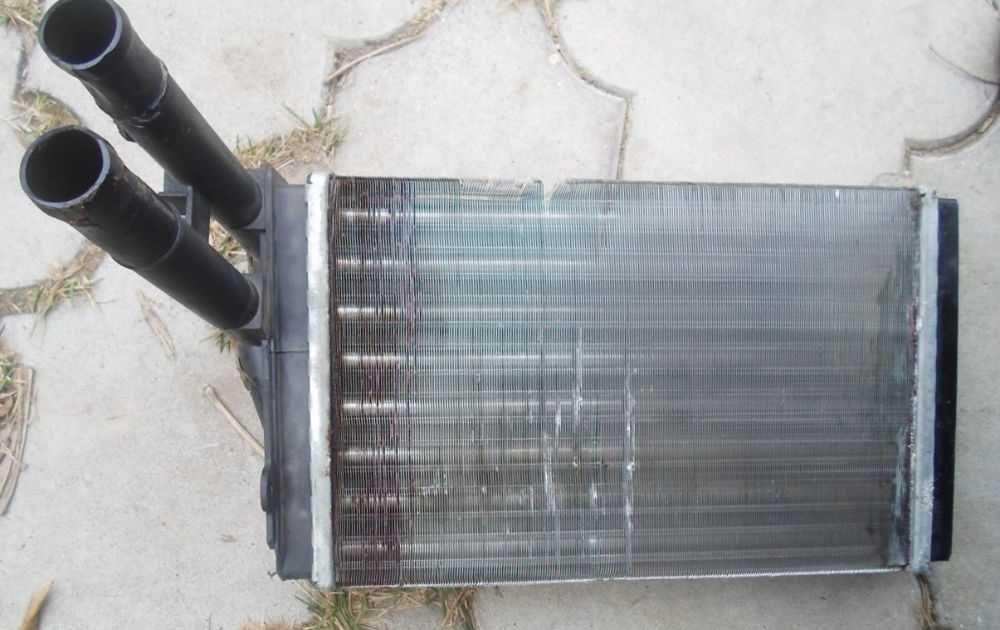

Радиатор системы отопления
Хотя предохранители, реле и резисторы являются маленькими элементами автомобиля, они могут сыграть ключевую роль во многих вопросах. Включая и работоспособность системы отопления на автомобилях Audi 80 в разных кузовах.
Причём проверить состояние рассмотренных компонентов довольно просто. Автопроизводитель предусмотрел удобный доступ к блоку предохранителей, резистору. Даже блок управления отопителем разобрать не так сложно, как некоторым может показаться. Несколько защёлок и крепёжных винтов отделяют вас от него.
Лучшие цены и условия на покупку новых авто
Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салонеМас Моторс
14.2.1.3. Места расположения и идентификация предохранителей
Места расположения и идентификация предохранителей (Audi-80/ 90)
| N | Описание | А. |
| 1 | Лампы противотуманных фар и задних противотуманных фонарей | 15 |
| 2 | Прерыватель аварийной сигнализации | 15 |
| 3 | Звуковой сигнал, лампы сигнала торможения | 25 |
| 4 | Лампы для чтения, лампы освещения багажного отделения, прикуриватель, внутреннее освещение, подсветка зеркальца для макияжа, бортовой компьютер, радио | 15 |
| 5 | Вентилятор, охлаждающий радиатор | 30 |
| 6 | Правая лампа габаритного света, правые парковочные огни | 5 |
| 7 | Левая лампа габаритного света, левые парковочные огни | 5 |
| 8 | Лампа дальнего света правой фары, индикаторная лампа дальнего света фар | 10 |
| 9 | Лампа дальнего света левой фары | 10 |
| 10 | Лампа ближнего света правой фары | 10 |
| 11 | Лампа ближнего света левой фары | 10 |
| 12 | Комбинация приборов, лампы сигнала заднего хода, система автоматической проверки, контроль движения автомобиля, система АБС, устройства блокировки дифференциала бортового компьютера, блок управления установкой угла опережения впрыска дроссельного клапана, электронный термовыключатель, блок управления вентилятора охлаждающего радиатор | 15 |
| 13 | Регулятор подогрева топливного насоса | 15 |
| 14 | Лампа освещения вещевого ящика, лампа освещения отделения двигателя, лампы подсветки номерного знака | 5 |
| 15 | Стеклоочистители ветрового стекла, термовыключатель вентилятора охлаждающего радиатор, переключатель давления воздушного кондиционера | 25 |
| 16 | Обогрев заднего стекла, обогрев наружного зеркала | 30 |
| 17 | Вентилятор, нагнетающий свежий воздух | 30 |
| 18 | Зеркала с электроприводом | 5 |
| 19 | Центральный замок | 10 |
| 20 | Вентилятор, охлаждающий радиатор (шаг 1), блок управления вентилятором охлаждения радиатора при выключенном двигателе | 30 |
| 21 | Задний прикуриватель | 25 |
| 22 | Не используется | |
| 23 | Сидения оснащенные электроприводом и запоминающим устройством | 30 |
| 24 | Устройство управления двигателем I | 10 |
| 25 | Сидения с подогревом | 30 |
| 26 | Не используется | |
| 27 | Не используется | |
| 28 | Устройство управления двигателем II | 15 |
| 29 | Резервные предохранители (5А, 10А, 25А, 30А) |
Места расположения и идентификация предохранителей (Audi-80/ 90, 80/ 90 Quattro и Купе, начиная с моделей 1989 г.в.)
| N | Описание | А. |
| 1 | Лампы противотуманных фар и задних противотуманных фонарей | 15 |
| 2 | Прерыватель аварийной сигнализации | 15 |
| 3 | Звуковой сигнал, лампы сигнала торможения | 25 |
| 4 | Лампы для чтения, лампы освещения багажного отделения, прикуриватель, внутреннее освещение, подсветка зеркальца для макияжа, бортовой компьютер, радио, часы, устройство автоматического контроля климата, система противоугонной сигнализации | 15 |
| 5 | Вентилятор, охлаждающий радиатор | 30 |
| 6 | Правая лампа габаритного света, правые парковочные огни | 5 |
| 7 | Левая лампа габаритного света, левые парковочные огни | 5 |
| 8 | Лампа дальнего света правой фары, индикаторная лампа дальнего света фар | 10 |
| 9 | Лампа дальнего света левой фары | 10 |
| 10 | Лампа ближнего света правой фары | 10 |
| 11 | Лампа ближнего света левой фары | 10 |
| 12 | Комбинация приборов, лампы сигнала заднего хода, система автоматической проверки, контроль движения автомобиля, система AБС, устройства блокировки дифференциала, бортовой компьютер, электронный термовыключатель | 15 |
| 13 | Регулятор подогрева топливного насоса | 15 |
| 14 | Лампа освещения вещевого ящика, лампа освещения отделения двигателя, лампы подсветки номерного знака, | 5 |
| 15 | Стеклоочистители ветрового стекла, термовыключатель, вентилятор охлаждающий радиатор, воздушный кондиционер, лампы сигнала поворота | 25 |
| 16 | Обогрев заднего стекла, обогрев наружного зеркала | 30 |
| 17 | Вентилятор, нагнетающий свежий воздух, воздушный кондиционер | 30 |
| 18 | Зеркала с электроприводом, стеклоочиститель заднего стекла (Купе) | 5 |
| 19 | Центральный замок, система замков с подогревом | 10 |
| 20 | Вентилятор, охлаждающий радиатор (шаг 1), блок управления вентилятором охлаждения радиатора при выключенном двигателе | 30 |
| 21 | Устройство диагностического контроля | 10 |
| 22 | Не используется | |
| 23 | Сидения оснащенные электроприводом и запоминающим устройством | 30 |
| 24 | Не используется | |
| 25 | Сидения с подогревом | 30 |
| 26 | Не используется | |
| 27* | Устройство управления двигателем I (начиная с сентября 1987 года) | 10 |
| 28* | Устройство управления двигателем II | 15 |
| 29 | Резервные предохранители (5А, 10А, 25А, 30А) |
| предыдущая страница14.2.1.2. Держатели дополнительных предохранителей | следующая страница 14.2.1.4. Идентификация контактов на плате предохранителей и блоков реле |
Блок предохранителей в правом торце передней панели
Принципиальная схема
Пояснение
| Предохранители в блоке предохранителей ST1 (черный) | ||
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | 5 | Блок управления рулевой колонкой -J527-. |
| 6 | — | Не используется |
| 7 | 5 | Разъем, 16-контактный -T16- , диагностический разъем |
| 8 | 5 | Диагностический интерфейс шины данных -J533-. |
| 9 | 5(1) | Реле обогрева малой мощности -J359-. Реле свечей накаливания 2 -J390-. Блок управления подогревателем воздуха подпитки -J604-. |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | — | Не используется |
| Предохранители в держателе предохранителей ST2 (коричневый) | ||
| 1 | 5 | CD-чейнджер -R41- DVD-чейнджер -R161- Разъем для подключения внешних источников звука -R199- |
| 2 | 5 | Коммутационный модуль для Charisma -E592-. |
| 3 | 5(2,3) 20(4,5) | Дисплей на передней панели для управления, индикации и информации -J685-. Электронный блок управления информацией 1 -J794-. Радио -R-. |
| 4 | 5 | Блок управления комбинацией приборов -J285-. |
| 5 | 5 | Диагностический интерфейс шины данных -J533-. |
| 6 | 5 | Выключатель доступа и активации запуска двигателя -E415- |
| 7 | 5 | Выключатель освещения -E1- |
| 8 | 40 | Выключатель освещения -J126- |
| 9 | 5 | Блок управления ELV -J764- |
| 10 | 10 | Блок управления Climatronic -J255-. |
| 11 | 10 | Разъем, 16-контактный -T16- , диагностический разъем |
| 12 | 5 | Блок управления рулевой колонкой -J527-. |
1) Только для автомобилей с 4-цилиндровым бензиновым двигателем с системой высокого напряжения (Hybrid) 2) Только для автомобилей с автомобильным радиоприемником (CAN) и внешним усилителем 3) Только для автомобилей с MMI (MOST) 4) Только для автомобилей с магнитолой Chorus и аудиосистемой Basic (с ноября 2009 года) 5) Только для автомобилей с хором / концертом / симфонией с базовой звуковой системой (с мая 2010 года)
Видео:Активация цифрового спидометра Audi Q5,A5 и тд. Это называют скрытой функцией,а она есть изначально.Скачать
Причины выхода из строя предохранителей
Чаще всего поломки происходят по следующим причинам:
- Небрежное отношение к расписанию планового техосмотра;
- Некачественный ремонт (недоделки, ремонт у самоучек или недостаточно квалифицированных автомехаников);
- Износ, механические повреждения;
- Повреждение изоляции электропроводки авто;
- Короткие замыкания;
- Окисление и попадание конденсата на платы;
- Отход контактов клемм.
Предохранители никогда не выходят из строя по случайности, к этому ведет обычно целая цепочка нарушений в работе электросистемы. Также в значительной мере в этом виновата жадность автовладельцев, стремление сэкономить на оригинальных запчастях и ремонте — редко можно встретить аналоги, которые бы не уступали по качеству оригиналу.
Предохранители в салоне автомобиля (салонный блок)
Салонный блок предохранителей Nissan Almera G15 расположен слевой стороны приборной панели автомобиля, в ее торце (со стороны водителя).
Для доступа к блоку предохранителей, пальцем подденьте крышку блока и преодолевая небольшое сопротивление пластиковых крепежей снимите защитную крышку.
Снятие защитной крышки в салоне
Схема салонных предохранителей
| № на схеме | Номинал предохранителя | Защищаемая цепь |
|---|---|---|
| F01 | 20 А | Очистители (дворники) ветрового (переднего) стекла; обмотки реле подогрева заднего ветрового стекла; коммутационный блок |
| F02 | 5 А | Комбинации приборов; обмотки реле Топливного насоса (бензонасоса) и катушек зажигания; электрическое питание ЭБУ сист. управления двигателем от замка зажигания |
| F03 | 10 А | Фонари СТОП-сигналов |
| F04 | 10 А | Указатели сигнала поворота (поворотники); Диагностический разъем сист. упр-ения двигателем; коммутационны блок; катушки иммобилайзера. |
| F06 | 5 А | Блок упра-ния автоматической коробкой передач (АКПП) |
| F07 | 10 А | Фонари заднего хода (свет ламп) |
| F09 | 10 А | Ближний свет (левая фара); датчик (индикатор) включения ближнего света в панели приборов. |
| F10 | 10 А | Ближний свет (правая фара) |
| F11 | 10 А | Дальний свет (левая фара); датчик (индикатор) включения дальнего света на панели приборов. |
| F12 | 10 А | Дальний свет (правая фара) |
| F13 | 30 А | Электрические подъемники стекол передних дверей (передние стеклоподъемники) |
| F14 | 30 А | Электрические подъемники стекол задних дверей (задние стеклоподъемники ) |
| F15 | 10 А | блок управления тормозной системой ABS (АБС) |
| F16 | 15 А | Подогрев (обогрев) передних сидений автомобиля (водителя и пассажира) |
| F17 | 15 А | Сигнал (гудок) |
| F18 | 10 А | Лампочки света номерного знака; габаритные огни (лампы) передней левой фары; габаритные огни (лампы) задней левой фары; |
| F19 | 10 А | Габаритные огни (лампы) передней правой фары; габаритные огни (лампы) задней правой фары; Лампочки освещения бардачка (перчаточный ящик); подсветка набора приборов и модулей управления; зуммер коммутационного блока |
| F20 | 7,5 А | Свет задних противотуманных огней (фар) и их индикатор включения на панели приборов |
| F21 | 10 А | Обогрев наружных зеркал |
| F23 | 20 А | Электрическая система прицепа |
| F26 | 5 А | Система управления подушками безопасности (SRS Airbag) |
| F27 | 20 А | Омыватели переднего ветрового стекла |
| F28 | 30 А | Обогрев наружных боковых зеркал заднего вида и подогрев заднего ветрового стекла |
| F32 | 15 А | Лампочки плафона салонного освещения; лампы освещения в багажнике; питание основной аудиоситемы автомобиля; набор приборов |
| F33 | 15 А | Ааварийная сигнализация (огни аварийки); Тумблер-переключатель указателей поворотов; прерыватель режима работы дворников ветрового стекла; управление центральным замком автомобиля; диагностический разъем сис-мы упр-ния двигателем; коммутационный блок |
| F34 | 20 А | Центральный замок; коммутационный блок |
| F35 | 15 А | Противотуманные огни (фары) |
| F36 | 30 А | Блок Реле вентилятора отопителя (печки) |
| F37 | 5 А | Электропривод боковых наружных зеркал заднего вида |
| F38 | 15 А | Предохр-ль прикуривателя almera g15; электрическое питание головного ус-тва звуковоспроизведения (магнитолы) от замка зажигания |
| F39 | 10 А | Обмотка реле сис-мы вентилятора отопителя |
