Предохранители под панелью приборов
В автомобиле Audi 100 С3 предохранители под панелью приборов расположены на панели приборов, слева от руля. Чтобы получить доступ к ним, необходимо сначала снять крышку панели приборов.
Чтобы снять крышку панели приборов, следует выполнить следующие действия:
- Выйти из автомобиля и приподнять капот.
- Найти ручку, расположенную слева от руля, и потянуть ее вверх, чтобы открыть капот.
- Под капотом найти рычаг, расположенный слева от переднего бампера, и потянуть его вниз, чтобы ослабить крепление крышки панели приборов.
- Вернуться в салон и аккуратно открыть крышку панели приборов, потянув ее к себе.
Под крышкой панели приборов находятся различные предохранители, каждый из которых предназначен для защиты определенной электрической цепи или компонента автомобиля. В случае перегрузки или короткого замыкания, предохранитель срабатывает и перекрывает электрическую цепь, предотвращая повреждение системы.
Чтобы проверить предохранители, необходимо следовать следующим шагам:
Определить неисправность системы, выявить ее причину.
Найти предохранитель, соответствующий неисправной системе или компоненту
Под крышкой панели приборов находится схема расположения предохранителей, где указаны их номера и назначение.
Взять пинцет или плоскогубцы и осторожно вытащить предохранитель из панели.
Осмотреть предохранитель на наличие перегоревшего провода или сгоревшего элемента. Если предохранитель поврежден, необходимо заменить его новым предохранителем той же мощности.
Установить новый предохранитель на место, аккуратно вставив его в гнездо и убедившись, что он надежно фиксируется.
По окончании проверки и замены предохранителей, следует аккуратно закрыть крышку панели приборов, убедившись в ее надежном креплении. Затем следует закрыть капот автомобиля и убедиться, что он надежно зафиксирован.
Способы проверки исправности предохранителей
Для того, чтобы проверить предохранитель, его обязательно следует извлечь из гнезда крепления. Для этого в монтажном блоке имеются специальные пластмассовые щипцы.
Если предохранитель оплавился или контакты подгорели, можно использовать круглогубцы или пассатижи. При проведении демонтажных работ безопаснее отключить положительную клемму аккумуляторной батареи.
Для контроля исправности предохранителя можно использовать следующие методы:
- Визуальный. Большинство конструкций предохранителей имеет прозрачный или полупрозрачный корпус. Его цвет соответствует номиналу предохранителя. Если предохранитель перегорел, токопроводящяя нить в нем разрушена. Такой контроль не всегда точен. При микротрещине токопроводящей нити или потускневшем корпусе разрыв может быть незаметен. Надежнее воспользоваться измерительным инструментом.
- С помощью измерительного инструмента. Можно использовать универсальный прибор – мультиметр. Его следует переключить в положение измерений сопротивления (200 Ом – предел). При соединении щупов с контактами предохранителя, сопротивление должно стремиться к нулю (оно может быть немного большим вследствие разряда элемента питания мультиметра). Если прибор будет показывать на ЖК-панели «1», что соответствует бесконечности, предохранитель надо менять. Если прибора под рукой нет, можно использовать следующий метод контроля.
- Замена предохранителя на заведомо исправный. При отсутствии свободных предохранителей можно на время извлечь его из неиспользуемого гнезда, например, подсветки номера. Необходимо заменять на предохранитель такого же номинала (цвета).
Блок предохранителей и реле Audi C4
Перейти к содержимому У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям. Вопросы по диагностике неисправностей, ремонту автомобилей Audi. Ремонт, обслуживание, вождение и диагностика автомобилей BMW. Обсуждение автомобилей Ford Werke — европейского подразделения компании. Автомобили Мерседес, эксплуатация и самостоятельное устранение неисправностей.
Ремонт, эксплуатация, обслуживание автомобилей Volkswagen и? Обсуждение, ремонт и обслуживание автомобилей Пежо, Ситроен, Рено. Обсуждения изделий корейского автопрома, вопросы по ремонту. Вопросы по покупке и ремонту автомобилей японского производства. Ремонт автомобилей Сааб, самостоятельная диагностика и помощь в устранении проблем. Автомобили Китайского автопрома, редкие марки, также машины которые больше не выпускаются.
Все что касается ремонта, опыта использования импортных мотоциклов. Черный список плохих сервисов, магазинов, контор и людей. Предлагаем свои услуги, ищем чужие. Ищем работу, предлагаем работу Ищем и покупаем все, что не попало в другие разделы барахолки Не нашли подходящего форума для своей темы? Покупка и продажа автомобилей, техники и запчастей. Качественная покраска автомобилей в любой цвет и в любых комбинациях Мы производим и продаем только действительно качественный тюнинг.
Yahoo, Ahrefs, Google Mobile, Bing, Google, Yandex, Majestic12, GenNa, Mediapartners AdSense , Рамазан. Community Forum Software by IP. Board Русификация форума IBResource. У вас отключен JavaScript.
Выставка РетроФест в Сокольниках. Как обслужить газовый редуктор? Замена шаровых и рулевых наконечников. Пойдет ли в ВАЗ масло полусинтетика? Стук гидрокомпенсатора после ремонта ГБЦ.. Стенд для проверки форсунок Skytexon ТA Выставка тюнинг шоу Хочу купить Ауди 80, расскажите плюсы и минусы автомобиля..
Всё о них :. Свернуть Российские Автомобили Российские Автомобили. ВАЗ — общий форум. Обсуждение, ремонт и тюнинг автомобилей ВАЗ. Свернуть Немецкие автомобили Немецкие автомобили. AUDI — общий форум. Свернуть Французские автомобили Французские автомобили. Французские авто: Peugeot, Renault, Citroen. Свернуть Корейские автомобили Корейские автомобили. Корейские авто: Hyundai, Kia и другие. Свернуть Японские автомобили Японские автомобили.
Японские авто: Toyota, Honda, Mazda, Mitsubishi, Nissan. База знаний Toyota ,. База знаний Honda ,. Свернуть Другие иномарки Другие иномарки. Saab — общий форум. Ремонт, тюнинг, переделки отечественных мотоциклов. Оставь отзыв о своем автомобиле в этом разделе форума. Свернуть Тюнинг и Ремонт Тюнинг и Ремонт. Блок цилиндров, ГБЦ, Впуск-Выпуск. То, что не вошло в другие разделы. Свернуть Барахолка и Услуги Барахолка и Услуги.
Продажа всего только автомобильного. Свернуть Общие форумы Общие форумы. На обочине: темы не вошедшие в другие разделы. Не нашли подходящего форума для своей темы? Свернуть Технический раздел форума Технический раздел форума.
Вопросы и предложения по улучшению работы форума. Гараж со смотровой ямой в Нов. Стук гидрокомпенсатора после ремонта ГБЦ. Пользователей онлайн: за последние 60 минут. У вас еще нет аккаунта? Я забыл свой пароль. Это не рекомендуется для публичных компьютеров.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Предохранители и реле Audi 100 (C3), 1982 — 1991
Большинство цепей питания электрооборудования немецкого седана и универсала защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля, моторном отсеке и багажнике.
Рассмотрены схемы Ауди 100 (С3) 3-го поколения (в 44 кузове) 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989 и 1990, 1991 года выпуска.
В подкапотном пространстве
Блок расположен около стеклоочистилей.
Фото — пример исполнения.
| Схема элементов в подкапотном блоке | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Противотуманные фары | 15 |
| 2 | Указатели поворота (в режиме аварийной сигнализации) | 15 |
| 3 | Звуковой сигнал. Прикуриватель. Лампа освещения карты. Плафон освещения салона. Лампа подсветки зеркала пассажира. Лампа освещения нижней части салона | 25 |
| 4 | Лампа стоп-сигнала. Лампа освещения багажного отделения | 15 |
| 5 | Резервный | — |
| 6 | Правая фара (габаритный свет). Правый задний фонарь (габаритный свет) | 5 |
| 7 | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) | 5 |
| 8 | Правая фара (дальний свет). Контрольная лампа включения дальнего света фар | 10 |
| 9 | Левая фара (дальний свет) | 10 |
| 10 | Правая фара (ближний свет) | 10 |
| 11 | Левая фара (ближний свет) | 10 |
| 12 | Лампы освещения комбинации приборов. Лампы света заднего хода. Блок бортовой системы контроля | 15 |
| 13 | Топливный электронасос | 15 |
| 14 | Лампы освещения приборов. Лампы освещения номерного знака. Лампа освещения вещевого ящика. Подкапотная лампа | 15 |
| 15 | Электродвигатель очистителя ветрового стекла. Указатели поворота (в режиме указания поворота) | 15 |
| 16 | Элемент обогрева заднего стекла | 30 |
| 17 | Электродвигатель вентилятора отопителя. Электродвигатель вентилятора кондиционера | 30 |
| 18 | Электродвигатель привода люка на крыше | 25 |
| 19 | Система централизованной блокировки замков дверей. Электродвигатель привода наружных зеркал заднего вида | 10 |
| 20 | Элементы обогрева передних сидений | 30 |
| 21 | Предохранитель заднего прикуривателя Ауди 100 | 25 |
| 22 | Подогреватель дизельных двигателей | 80 |
| А | Резервный | 10 |
| В* | Запоминающее устройство электропривода регулировки положения передних сидений | 15 |
| Е* | Электродвигатели стеклоподъемников | 30 |
| F | Прицепное устройство | 30 |
| I | Запасные предохранители | — |
| * Автоматические выключатели, размыкающие цепь при перегрузке и замыкающие ее через короткий промежуток времени. | ||
| I | Реле включения противотуманных фар | |
| II | Реле включения вентилятора системы охлаждения | |
| III | Реле принудительного холостого хода на автомобиле: | |
| – с 5-цилиндровыми двигателями с впрыском топлива | ||
| – с 5-цилиндровыми карбюраторными двигателями с механической КП | ||
| – с 5-цилиндровыми карбюраторными двигателями с автоматической КП | ||
| – с 4-цилиндровыми карбюраторными двигателями с указателем включенной передачи и эконометром | ||
| Реле указателя включенной передачи и эконометра на автомобиле: | ||
| – дизельном | ||
| • с турбокомпрессорным дизелем | ||
| • с 4-цилиндровым дизелем или турбокомпрессорным дизелем | ||
| IV | Реле включения очистителя фар | |
| V | Реле разгрузки контакта «Х» переключателя наружного освещения | |
| VI | Реле управления и включения вакуумного клапана кондиционера | |
| VII | Реле включения звукового сигнала | |
| VIII | Реле автоматической трансмиссии (на автомобилях с механической КП между клеммами «36» и «38» установлена перемычка) | |
| IX | Реле-прерыватель очистителя ветрового стекла | |
| X | Реле включения топливного электронасоса: | |
| – реле включения топливного электронасоса на автомобилях с 5-цилиндровыми двигателями с ограничителем частоты вращения | ||
| – реле включения топливного насоса на автомобилях с 4- или 5-цилиндровыми двигателями без ограничителя частоты вращения | ||
| Реле включения подогрева впускного трубопровода** | ||
| Реле включения подогревателя*** | ||
| XI | Реле включения электромагнитной муфты кондиционера**** | |
| * На варианте для США | ||
| ** На автомобилях с двигателем с впрыском топлива | ||
| *** На автомобилях с карбюраторными двигателями | ||
| **** На дизельных автомобилях |
В салоне
Расположение салонных блоков: 1 – коммутатор зажигания (возможное положение); 2 – дополнительный блок реле; 3 – блок управления системой круиз-контроля; 4 – реле указателей поворота; 5 – блок диагностирования; 6 – блок управления кондиционером; 7 – высотный датчик; 8 – блок управления системой впрыска топлива KE-Jetronic; 9 – блок управления передних сидений с электрорегулировкой; 10 – блок управления антиблокировочной системой тормозов; 11 – аккумулятор (для автомобилей с кондиционером); 12 – реле топливного насоса двигателя; 13 – блок управления лампами в задних фонарях
Принцип работы предохранителей
Принцип работы предохранителей основан на использовании термического или электромагнитного эффекта.
- Термический принцип. Внутренняя проволочная нить предохранителя имеет определенное сопротивление. При превышении номинального тока происходит нагревание этой проволочной нити. В результате нагрева проволочная нить перегорает, прерывая цепь и прекращая подачу тока в электрическую систему.
- Электромагнитный принцип. Внутри предохранителя находится специальное устройство, называемое электромагнитным выключателем. Это устройство реагирует на перегрузку тока и быстро размыкает электрическую цепь. Когда ток в цепи превышает заданный предел, электромагнит подает сигнал для размыкания контактов предохранителя.
После того, как предохранитель сработает, его нужно заменить на новый
Важно подобрать предохранитель с соответствующим номиналом тока, чтобы обеспечить правильную работу электрической системы автомобиля
Предохранители Ауди 100 c4

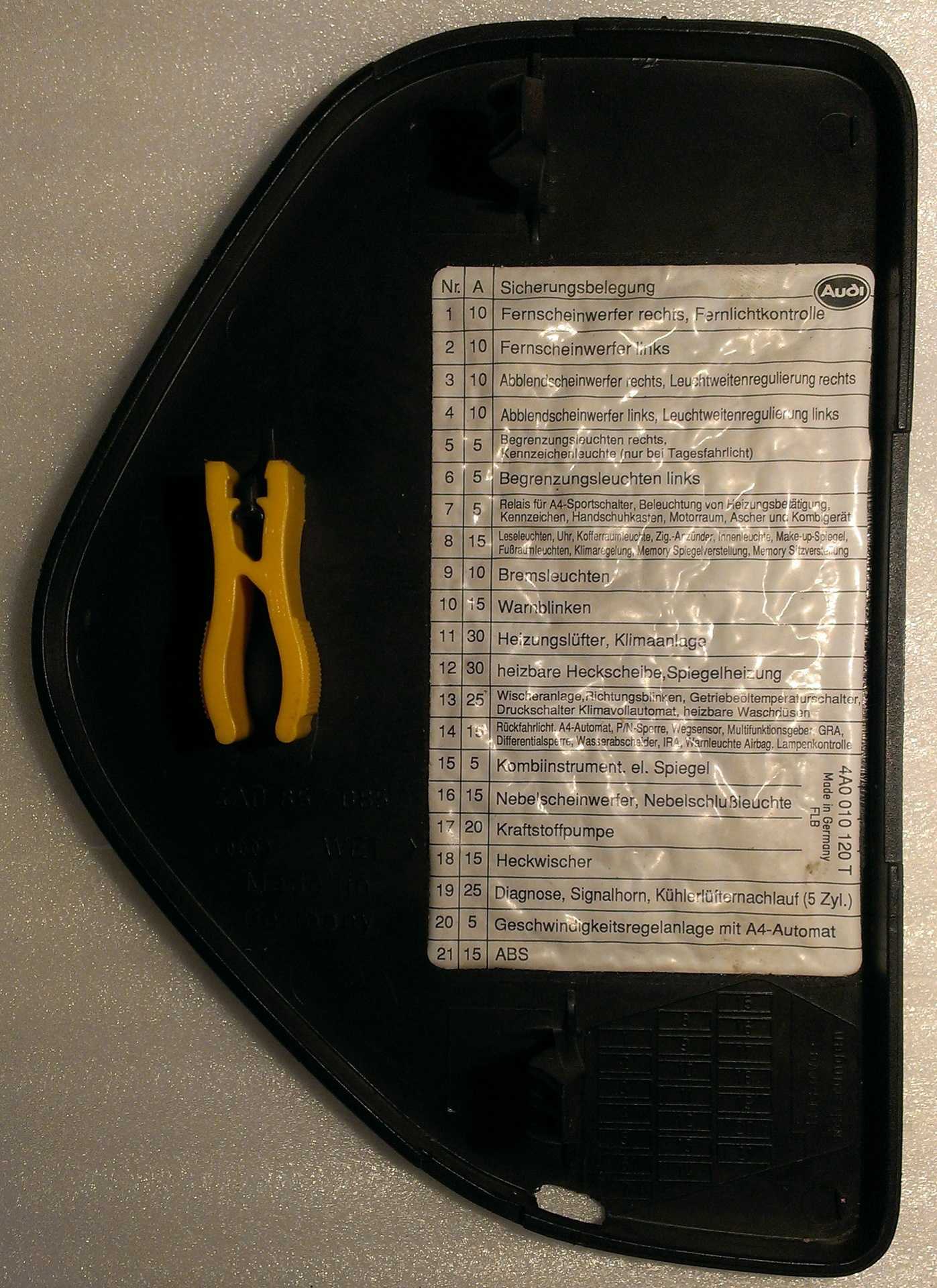

Блок предохранителей у Ауди 100 С4/A6 находится на левом торце торпеды под крышкой. Крышка снимается поддеванием отверткой.

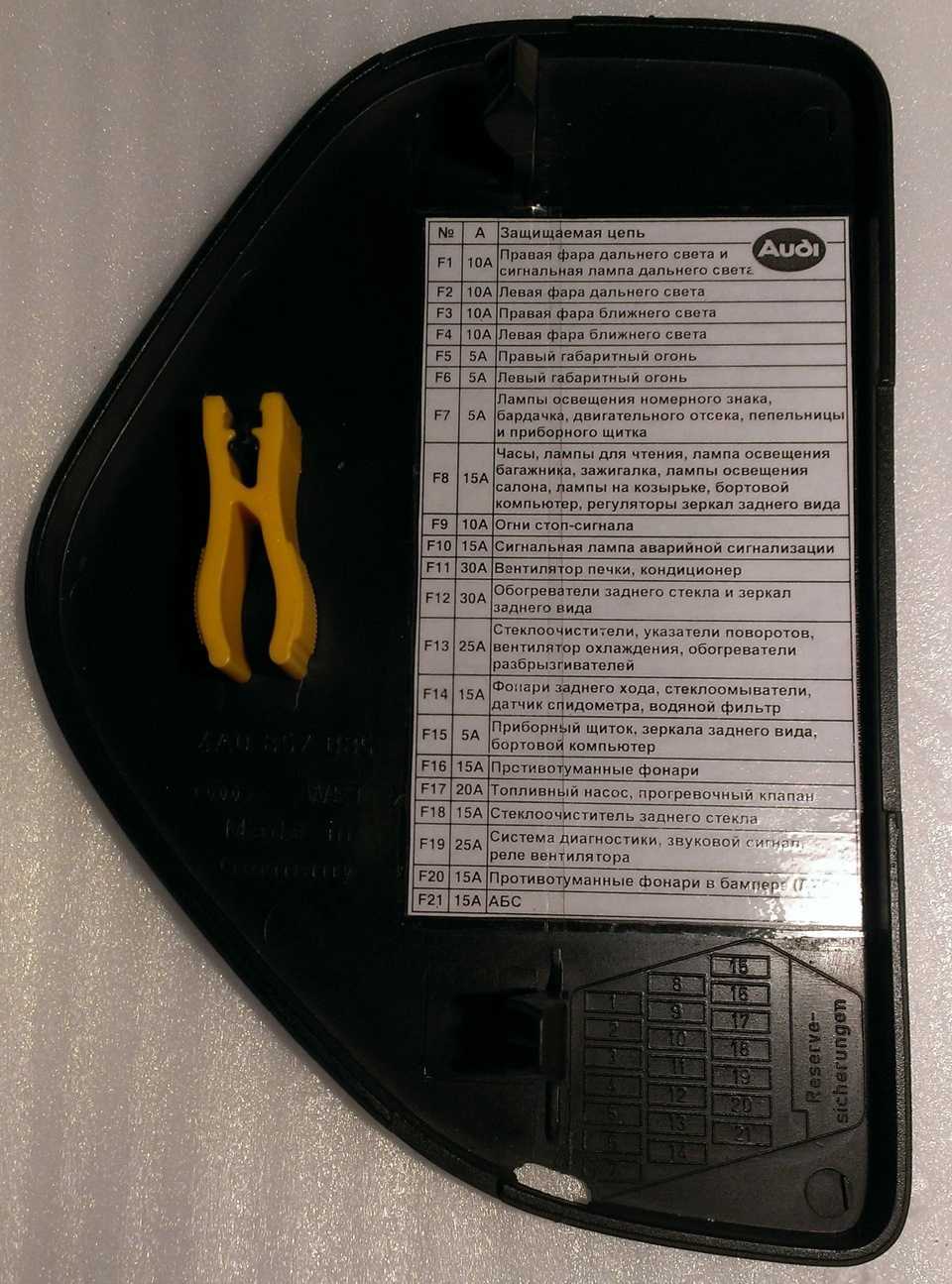

Вариант на русском языке:
Расшифровка предохранителей представлена в этой таблице:
| Предохранитель | Ампер | Защищаемая цепь |
| 1 | 10А | Правая фара дальнего света и сигнальная лампа дальнего света |
| 2 | 10А | Левая фара дальнего света |
| 3 | 10А | Правая фара ближнего света |
| 4 | 10А | Левая фара ближнего света |
| 5 | 5А | Правый габаритный огонь |
| 6 | 5А | Левый габаритный огонь |
| 7 | 5А | Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка |
| 8 | 15А | Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений |
| 9 | 10А | Огни стоп-сигнала |
| 10 | 15А | Сигнальная лампа аварийной сигнализации |
| 11 | 30А | Вентилятор печки, кондиционер |
| 12 | 30А | Обогреватели заднего стекла и зеркал заднего вида |
| 13 | 25А | Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач |
| 14 | 15А | Фонари заднего хода, стеклоотмыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач |
| 15 | 5А | Приборный щиток, зеркала заднего вида, бортовой компьютер |
| 16 | 15А | Противотуманные фонари |
| 17 | 20А | Топливный насос, прогревочный клапан |
| 18 | 15А | Стеклоочиститель заднего стекла |
| 19 | 25А | Система диагностики, звуковой сигнал, реле вентилятора |
| 20 | 5А | Система круиз-контроля, автоматическая коробка передач |
| 21 | 15А | АБС |

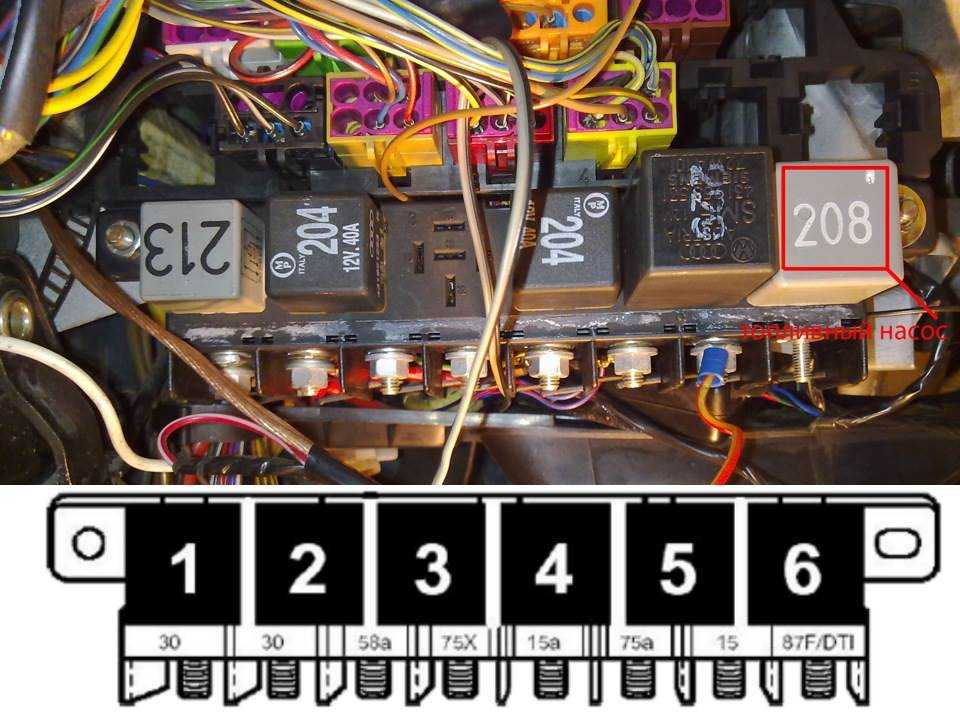

Так же есть дополнительный блок предохранителей с левой стороны под капотом (примерно между чашкой и креплением левого дворника)
Предохранитель
Ампер
Защищаемая цепь
А1
30 А
стеклоподъемники
А2
30 А
стеклоподъемники/ сдвигаемая панель крыши
А3
15 А
централизованное управление замками
А4
15 А
радио, динамики
А5
20 А
обогрев запорного цилиндра, прикуриватель
В1
30 А
электропривод сиденья водителя
В2
30 А
электропривод сиденья переднего пассажира
В3
30 А
обогрев сиденья
В4
30 А
тягово-сцепное устройство
В5
20 А
сдвигаемая панель крыши
Еще один блок реле есть под рулевой колонкой, чтобы туда добраться необходимо снять пластиковый карман, который находится чуть ниже коленей водителя, он крепится на 5 болтах.
- Разгрузочное реле X – контакта.
- Реле звукового сигнала.
- Реле омывателя фар.
- Реле блокировки стартера и задних фар (реле ставится на авто с АКПП), на МКПП ставится перемычка в виде цифры 7.
- Реле прерывистого режима стеклоочистителя/омывателя стекол.
- Реле бензонасоса.
Места расположения предохранителей и реле
Основной блок находится в моторном отсеке, около дворников.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,1,0,0 —>
Остальные в салоне автомобиля. Подробнее на схеме.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,1,0,0,0 —>
1 – коммутатор зажигания (возможное положение); 2 – дополнительный блок реле; 3 – блок управления системой круиз-контроля; 4 – реле указателей поворота; 5 – блок диагностирования; 6 – блок управления кондиционером; 7 – высотный датчик; 8 – блок управления системой впрыска топлива KE-Jetronic; 9 – блок управления передних сидений с электро регулировкой; 10 – блок управления анти блокировочной системой тормозов; 11 – аккумулятор (для автомобилей с кондиционером); 12 – реле топливного насоса двигателя; 13 – блок управления лампами в задних фонарях.
p, blockquote 9,0,0,0,0 —>
Замена предохранителей
Если предохранитель неисправный, его следует заменить на новый с таким же номиналом (цветом корпуса). Его можно приобрести на ближайшей АЗС. В крайнем случае, можно допустить временное увеличение номинала до 50%. Можно взять предохранитель, неиспользуемого в настоящее время. Например, днем – противотуманной фары.
- короткое замыкание в цепи,
- износ электроприводов (вентиляторов, стеклоочистителей и др.),
- неисправность блоков управления,
- заклинивание систем привода (замков, люка, дворников).
После замены случая перегорания любого предохранителя следует проверить цепи, которые он обслуживает.
Рассмотрены автомобили Ауди 100 с4 и А6 с4 с 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 года выпуска.
Расположение монтажных блоков на автомобиле Audi 100 c4/Audi А6 c4 в салоне.
1 — дополнительный монтажный блок № 1; 2 — монтажный блок предохранителей и реле (Audi 100), монтажный блок предохранителей (Audi А6); 3 — соединительный блок № 1; 4 — центральное распределительное устройство с блоком реле; 5 — дополнительный монтажный блок № 2; 6 — соединительный блок № 2; 7 — блок системы зажигания; 8 — дополнительный монтажный блок № 3; 9 — соединительный блок № 3.
Монтажный блок предохранителей и реле автомобилей Audi 100 (1990-1993 гг.):
1 — гнездо установки штепсельного соединителя ламп задних противотуманных фонарей.
Расшифровка предохранителей.
Элементы защищаемой цепи
обогреваемые сопла обывателя ветрового стекла, датчик температуры вентилятора охлаждения двигателя
* Автоматические выключатели, размыкающие цепь при перегрузке и замыкающие ее через короткий промежуток времени.
Дополнительный блок реле под панелью приборов
Расположение реле и блоков управления на автомобиле: а – расположение реле и блоков управления на панели приборов; б – расположение блоков управления в салоне автомобиля; в – расположение блока управления в багажном отделении
1 – коммутатор зажигания (возможное положение);
2 – дополнительный блок реле;
3 – блок управления системой круиз-контроля;
4 – реле указателей поворота;
5 – блок диагностирования;
6 – блок управления кондиционером;
7 – высотный датчик;
8 – блок управления системой впрыска топлива KE-Jetronic;
9 – блок управления передних сидений с электрорегулировкой;
10 – блок управления антиблокировочной системой тормозов;
11 – аккумулятор (для автомобилей с кондиционером);
12 – реле топливного насоса двигателя;
13 – блок управления лампами в задних фонарях
Блок предохранителей и реле расположен в задней части отсека двигателя на правой или левой стороне водоотводящего кожуха (в зависимости от модели). Для замены предохранителей необходимо снять крышку блока, отстегнув зажимы. Расположение предохранителей, защищаемые ими цепи, а также номинальный ток предохранителя указаны на внутренней стороне крышки блока.
Пластмассовые корпуса предохранителей имеют различный цвет, соответствующий номинальному току.
Часть реле расположена в блоке предохранителей, а другая – в отдельном дополнительном блоке реле в салоне с левой стороны под панелью приборов. Для проверки исправности реле следует несколько раз включить и выключить соответствующую систему. Если при этом не будут слышны характерные щелчки, значит реле неисправно и подлежит замене. Заменяемое реле просто вытаскивают из гнезда.
-
Опель корса замена ламп
-
Как работает панорамная крыша на мерседес
-
Установка видеорегистратора опель корса д
-
Замена решетки радиатора мерседес w213
- Реле бензонасоса ауди 100 где находится
Основной монтажный блок — № 2
Для автомобилей Ауди 100 С4 выпускавшихся до 1994 года
Расшифровка
| № | А | Функция |
| 1 | 15 | Лампы задних противотуманных фонарей |
| 2 | 15 | Система аварийной световой сигнализации |
| 3 | 25 | Звуковой сигнал, стоп-сигнал |
| 4 | 15 | Часы, прикуриватель, климат-контроль, лампы освещения салона и багажника, круиз-контроль, магнитола |
| 5 | — | Не используется |
| 6 | 5 | Лампы правых заднего габаритного фонаря, стояночного фонаря и бокового габаритного фонаря |
| 7 | 5 | Лампы левых заднего габаритного фонаря, стояночного фонаря и бокового габаритного фонаря |
| 8 | 10 | Лампа дальнего света правой фары, лампа индикации включения дальнего света фар |
| 9 | Лампа дальнего света левой фары | |
| 10 | 10 | Лампа ближнего света правой фары |
| 11 | 10 | Лампа ближнего света левой фары |
| 12 | 15 | Система блокировки дифференциала, лампы фонарей заднего хода, круиз-контроль, система отопления салона |
| 13 | 15 | Топливный насос |
| 14 | 5 | Лампы освещения номерного знака, комбинации приборов, пепельницы, панели климат-контроля, моторного отсека и вещевого ящика |
| 15 | 25 | Электродвигатель стеклоочистителя, лампы указателей поворотов, кондиционер, обогреваемые сопла омывателя ветрового стекла, датчик температуры вентилятора охлаждения двигателя |
| 16 | 30 | Обогреватель заднего стекла, обогреватель зеркал заднего вида |
| 17 | 30 | Система климат-контроля (вентилятор) |
| 18 | 15 | Задний стеклоочиститель |
| 19 | 10 | Система центральной блокировки дверей, противоугонная система, обогреватель замка двери |
| 20 | 30 | Обогреватель сидений |
| 21 | 10 | Блок диагностики |
| 22 | — | Не используется |
| 23 | 5 | Лампа освещения номерного знака |
| 24 | — | Не используется |
| 25 | 30 | Электродвигатели регулировки положения сиденья водителя, блок памяти положения сиденья водителя |
| 26 | 5 | Комбинация приборов, электропривод зеркал заднего вида, система автоматической проверки, блок круиз-контроля (если устанавливается) |
| 27 | 10 | Блок управления зажиганием |
| 28 | 15 | Блок управления впрыском топлива |
| 29 | 10 | Обогреваемый датчик кислорода |
| 30 | — | Не используется |
| 31 | — | Резервные предохранители |
| Реле | ||
| 1 | Не используется | |
| 2 | Реле включения 2-й скорости вентилятора | |
| 3 | Реле включения 1-й скорости вентилятора | |
| 4 | Не используется | |
| 5 | Разгрузочное реле | |
| 6 | Не используется | |
| 7 | Реле звукового сигнала | |
| 8 | Реле управления автоматической коробкой передач и противоугонной системой | |
| 9 | Не используется | |
| 10 | Реле топливного насоса | |
| 11 | Не используется |
Для автомобилей А6 С4 выпускавшихся с 1994 до 1997 год
Предохранители находится с левой стороны панели приборов, под крышкой которая выделяется на общем фоне.
Описание схемы
1. 10А — Правая фара дальнего света и сигнальная лампа дальнего света 2. 10А — Левая фара дальнего света 3. 10А — Правая фара ближнего света 4. 10А — Левая фара ближнего света 5. 5А — Правый габаритный огонь 6. 5А — Левый габаритный огонь 7. 10А — Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка 8. 15А — Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений 9. 10А — Огни стоп-сигнала 10. 15А — Сигнальная лампа аварийной сигнализации 11. 30А — Вентилятор печки, кондиционер 12. 30А — Обогреватели заднего стекла и зеркал заднего вида 13. 25А — Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач 14. 15А — Фонари заднего хода, стекло омыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач 15. 5А — Приборный щиток, зеркала заднего вида, бортовой компьютер 16. 15А — Противотуманные фонари 17. 20А — Топливный насос, прогревочный клапан 18. 15А — Стеклоочиститель заднего стекла 19. 25А — Система диагностики, звуковой сигнал, реле вентилятора 20. 5А — Система круиз-контроля, автоматическая коробка передач 21. 15А — АБС
Основной монтажный блок — № 2
Для автомобилей Ауди 100 С4 выпускавшихся до 1994 года
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
| № | А | Функция |
| 1 | 15 | Лампы задних противотуманных фонарей |
| 2 | 15 | Система аварийной световой сигнализации |
| 3 | 25 | Звуковой сигнал, стоп-сигнал |
| 4 | 15 | Часы, прикуриватель, климат-контроль, лампы освещения салона и багажника, круиз-контроль, магнитола |
| 5 | — | Не используется |
| 6 | 5 | Лампы правых заднего габаритного фонаря, стояночного фонаря и бокового габаритного фонаря |
| 7 | 5 | Лампы левых заднего габаритного фонаря, стояночного фонаря и бокового габаритного фонаря |
| 8 | 10 | Лампа дальнего света правой фары, лампа индикации включения дальнего света фар |
| 9 | Лампа дальнего света левой фары | |
| 10 | 10 | Лампа ближнего света правой фары |
| 11 | 10 | Лампа ближнего света левой фары |
| 12 | 15 | Система блокировки дифференциала, лампы фонарей заднего хода, круиз-контроль, система отопления салона |
| 13 | 15 | Топливный насос |
| 14 | 5 | Лампы освещения номерного знака, комбинации приборов, пепельницы, панели климат-контроля, моторного отсека и вещевого ящика |
| 15 | 25 | Электродвигатель стеклоочистителя, лампы указателей поворотов, кондиционер, обогреваемые сопла омывателя ветрового стекла, датчик температуры вентилятора охлаждения двигателя |
| 16 | 30 | Обогреватель заднего стекла, обогреватель зеркал заднего вида |
| 17 | 30 | Система климат-контроля (вентилятор) |
| 18 | 15 | Задний стеклоочиститель |
| 19 | 10 | Система центральной блокировки дверей, противоугонная система, обогреватель замка двери |
| 20 | 30 | Обогреватель сидений |
| 21 | 10 | Блок диагностики |
| 22 | — | Не используется |
| 23 | 5 | Лампа освещения номерного знака |
| 24 | — | Не используется |
| 25 | 30 | Электродвигатели регулировки положения сиденья водителя, блок памяти положения сиденья водителя |
| 26 | 5 | Комбинация приборов, электропривод зеркал заднего вида, система автоматической проверки, блок круиз-контроля (если устанавливается) |
| 27 | 10 | Блок управления зажиганием |
| 28 | 15 | Блок управления впрыском топлива |
| 29 | 10 | Обогреваемый датчик кислорода |
| 30 | — | Не используется |
| 31 | — | Резервные предохранители |
| Реле | ||
| 1 | Не используется | |
| 2 | Реле включения 2-й скорости вентилятора | |
| 3 | Реле включения 1-й скорости вентилятора | |
| 4 | Не используется | |
| 5 | Разгрузочное реле | |
| 6 | Не используется | |
| 7 | Реле звукового сигнала | |
| 8 | Реле управления автоматической коробкой передач и противоугонной системой | |
| 9 | Не используется | |
| 10 | Реле топливного насоса | |
| 11 | Не используется |
Для автомобилей А6 С4 выпускавшихся с 1994 до 1997 год
Предохранители находится с левой стороны панели приборов, под крышкой которая выделяется на общем фоне.
p, blockquote 12,1,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
1. 10А — Правая фара дальнего света и сигнальная лампа дальнего света 2. 10А — Левая фара дальнего света 3. 10А — Правая фара ближнего света 4. 10А — Левая фара ближнего света 5. 5А — Правый габаритный огонь 6. 5А — Левый габаритный огонь 7. 10А — Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка 8. 15А — Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений 9. 10А — Огни стоп-сигнала 10. 15А — Сигнальная лампа аварийной сигнализации 11. 30А — Вентилятор печки, кондиционер 12. 30А — Обогреватели заднего стекла и зеркал заднего вида 13. 25А — Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач 14. 15А — Фонари заднего хода, стекло омыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач 15. 5А — Приборный щиток, зеркала заднего вида, бортовой компьютер 16. 15А — Противотуманные фонари 17. 20А — Топливный насос, прогревочный клапан 18. 15А — Стеклоочиститель заднего стекла 19. 25А — Система диагностики, звуковой сигнал, реле вентилятора 20. 5А — Система круиз-контроля, автоматическая коробка передач 21. 15А — АБС
p, blockquote 15,0,0,0,0 —>
Предохранители и блоки реле для Audi 100 и 200 (C3) (1989-1991) со схемами и описанием
Схемы блоков предохранителей (расположение, расположение, функции, назначение) в салоне и моторном отсеке Audi 100 и 200 (C3) (1989, 1990, 1991).
Проверка и замена предохранителей
Электрические цепи в автомобиле защищены от короткого замыкания предохранителями. Это значительно снижает вероятность повреждения из-за проблем с электричеством.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломалась или расплавилась, замените предохранитель. Обязательно замените неисправный предохранитель новым такого же размера и номинала.
Предохранители той же силы тока могут быть временно взяты из другого места плавкого предохранителя, если предохранитель перегорел. Как можно скорее замените предохранитель.
Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
При замене перегоревшего предохранителя важно использовать только предохранитель с правильным номинальным током. Использование предохранителя с номиналом, отличным от указанного, может привести к опасной перегрузке электрической системы.
Если предохранитель с надлежащим номиналом продолжает перегорать, это указывает на проблему в цепи, которую необходимо устранить.
Схема блока предохранителей в моторном отсеке
| № | А | Описание |
|---|---|---|
| 1 | 15 | Противотуманные фары, задние противотуманные фары |
| 2 | 15 | Аварийные мигалки |
| 3 | 25 | Звуковой сигнал, стоп-сигналы |
| 4 | 15 | Подсветка для чтения, багажное отделение, прикуриватель, освещение салона, зеркало для макияжа, бортовой компьютер |
| 5 | 30 | Не используется |
| 6 | 5 | Боковой габарит, габаритные огни, правый |
| 7 | 5 | Боковой габаритный фонарь, габаритные огни, левый |
| 8 | 10 | Фара дальнего света, индикатор дальнего света |
| 9 | 10 | Левая фара дальнего света |
| 10 | 10 | Ближний свет, фара правая |
| 11 | 10 | Ближний свет, фара, левая |
| 12 | 15 | Комбинация приборов, фонари заднего хода, круиз-контроль, электронный термовыключатель |
| 13 | 15 | Топливный насос |
| 14 | 5 | Бардачок, моторный отсек, подсветка номерного знака |
| 15 | 25 | Дворники |
| 16 | 30 | Нагревательный элемент заднего стекла, обогревательный элемент наружного зеркала заднего вида |
| 17 | 30 | Воздуходувка свежего воздуха |
| 18 | 5 | Задний дворник (универсал) |
| 19 | 10 | Блок управления центральным замком и впрыском топлива 100, 100 Quattro |
| 20 | 30 | Сиденья с подогревом и функцией памяти |
| 21 год | 25 | Не используется |
| 22 | — | Не используется |
| 23 | 30 | Не используется |
| 24 | 10 | Не используется |
| 25 | 30 | Сиденья с электроприводом и памятью, пассажирское сиденье с электроприводом |
| 26 | 5 | Auto-Check, электрические зеркала заднего вида, управление памятью водительского сиденья |
| 27 | 10 | Блок управления зажиганием 100, 100 Quattro |
| 28 | 15 | Блок управления впрыском топлива II |
| 29 | — | Запасные предохранители |
| Реле | ||
| 1 | Не используется | |
| 2 | Вентилятор охлаждения радиатора (2 ступень) | |
| 3 | 100 моделей — инерционный вентилятор радиатора | |
| 200 моделей — вентилятор охлаждения радиатора (1 ступень) | ||
| 4 | Не используется | |
| 5 | Реле снижения нагрузки | |
| 6 | Не используется | |
| 7 | Рог | |
| 8 | Противоугонное реле | |
| 9 | Омыватель / стеклоочиститель прерывистого действия | |
| 10 | Топливный насос | |
| 11 | Реле кондиционера |
Способы проверки исправности предохранителей
Для того, чтобы проверить предохранитель, его обязательно следует извлечь из гнезда крепления. Для этого в монтажном блоке имеются специальные пластмассовые щипцы.
Если предохранитель оплавился или контакты подгорели, можно использовать круглогубцы или пассатижи. При проведении демонтажных работ безопаснее отключить положительную клемму аккумуляторной батареи.
Для контроля исправности предохранителя можно использовать следующие методы:
- Визуальный. Большинство конструкций предохранителей имеет прозрачный или полупрозрачный корпус. Его цвет соответствует номиналу предохранителя. Если предохранитель перегорел, токопроводящяя нить в нем разрушена. Такой контроль не всегда точен. При микротрещине токопроводящей нити или потускневшем корпусе разрыв может быть незаметен. Надежнее воспользоваться измерительным инструментом.
- С помощью измерительного инструмента. Можно использовать универсальный прибор – мультиметр. Его следует переключить в положение измерений сопротивления (200 Ом – предел). При соединении щупов с контактами предохранителя, сопротивление должно стремиться к нулю (оно может быть немного большим вследствие разряда элемента питания мультиметра). Если прибор будет показывать на ЖК-панели «1», что соответствует бесконечности, предохранитель надо менять. Если прибора под рукой нет, можно использовать следующий метод контроля.
- Замена предохранителя на заведомо исправный. При отсутствии свободных предохранителей можно на время извлечь его из неиспользуемого гнезда, например, подсветки номера. Необходимо заменять на предохранитель такого же номинала (цвета).
