Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена. • Проверьте предохранитель N 23. • Проверьте предохранитель N 23

• Проверьте предохранитель N 23.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

Источник

Полноприводная модель 530xi

Этот 4-дверный седан начал выпускаться с 2005 года. Его главная особенность – наличие полного привода. Под капотом разместили 3-литровый рядный двигатель с 6 цилиндрами под индексом N52. Он выдаёт мощность в 258 лошадиных сил и способен разогнать BMW 530ix до сотни за 6,8 секунды. Чтобы проехать 100 километров по городским дорогам, автомобиль израсходует более 13 литра бензина. За городом аппетит автомобиля уменьшается почти в два раза. Расход топлива на трассе составляет всего 7,4 литра.

Главная особенность данной модели – наличие полного привода

Все вышеперечисленные модели комплектовались 6-ступенчатой механической коробкой переключения передач или автоматом на 6 ступеней Zanrad Fabric.

Основные различия в проводке на автомобилях БМВ Е34 High Version и Low Version

Популярность 5-го поколения BMW E34 связана с запоминающейся внешностью и большим количеством инновационных технологий, среди которых:

• от 5 до 7 положений регулировок водительского кресла;
• покатая линия крыши с улучшенной аэродинамикой;
• комфортная подвеска;
• низкий уровень шума;
• штатная АБС и ГУР в любой комплектации;
• расширенный список опций.

В 1990 г. на БМВ E34 начали устанавливать 6-цилиндровые двигатели М50 взамен используемых ранее М20.

В 1991 г. появилась первая полноприводная модель 525iX, а в 1992 г. – универсалы Touring 520i и 525. Производство модельного ряда Е35 продолжалось до 1995 г.

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1	Электронный блок управления двигателем
2	—
3	Реле блока управления высотой подъема клапана
4	Реле обогревателя системы вентиляции картера
5	Реле электродвигателя очистителя лобового стекла
6	Реле насоса системы подачи воздуха навыпуск
7	Реле системы управления двигателем
F1	(30А) Управление двигателем
F2	(30А) Управление двигателем
F3	(20А)
F4	(30А)
F5	(30А) Управление двигателем
F6	(10А) Управление двигателем
F7	(40А) Управление двигателем
F8	(30А)
F10	(5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1	(50А) Электронный блок управления ABS
F2	(60А)
F3	(40А) Резистор электродвигателя вентилятора отопителя
F4	—
F5	(50А) Блок управления освещением
F6	(50А) Блок управления освещением
F7	(50А)
F8	(60А)
F9	(60А)
F10	(30А)
F11	(5А)
F12	(30А)
F13	(30А) Блок управления раздаточной коробкой
F14	(30А) Электропривод сиденья
F15	(5А)
F16	(30А) Реле электродвигателя очистителя лобового стекла
F17	(5А) Блок управления электрооборудованием рулевой колонки
F18	(30А)
F19	—
F20	(20А) Дополнительный отопитель
F21	(30А) Электропривод сиденья
F22	(30А)
F23	—
F24	(30А)
F25	(30А) Электронный блок управления ABS
F26	(20А) —
F27	(30А)
F28	(20А) Блок управления электрооборудованием рулевой колонки
F29	(10А)
F30	(20А) Топливный насос
F31	(30А) Электропривод сиденья
F32	(10А)
F33	(30А) Электропривод сиденья
F34	(20А) Мультимедийный блок управления
F35	(5А) Система навигации
F36	(7,5А)
F37	(5А) Телефон
F38	(5А) CD-чейнджер
F39	—
F40	(10А) DVD-чейнджер
F41	(7,5А) Блок управления комбинацией приборов
F42	—
F43	—
F44	—
F45	—
F46	—

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru

Частые ошибки и их последствия

Основные ошибки при установке и замене автомобильных предохранителей в цепи:

Нельзя увеличивать номинал предохранителя, не произведя расчет необходимого сечения проводников в цепи. Если провода не выдержат большие токи, они могут перегреться, что приведет к короткому замыканию и возгоранию.

Необходимо заменять предохранитель на исправный такого же типа. Если установить другого типа, могут перегреваться контактные зоны гнезда предохранителя, что также может привести к воспламенению.

Ни в коем случае нельзя устанавливать «жучок». Если предохранитель «вылетел», значит, в цепи уже есть проблемы, возможно, короткое замыкание. Жучок с большой вероятностью приведет к оплавлению проводки. Лучше временно взять исправный предохранитель такого же номинала из второстепенной цепи в блоке предохранителей, например, от печки, обогревателя заднего стекла, противотуманок и т.д. Наборы предохранителей можно купить на ближайшей АЗС.

Некоторые автолюбители при увеличении частоты перегорания определенного предохранителя увеличивают (иногда в два раза) его номинал. Это может привести к отказу блока, который он обслуживает. В такой ситуации необходимо разобраться с причиной, а не следствием.

Блоки реле и предохранители в салоне бмв е39

Блок предохранителей в бардачке

Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.

И сам блок опустится в низ. Выглядеть он будет примерно так.

1. Пинцет для предохранителей
2. Ваша актуальная схема по предохранителям (обычно на немецком языке)
3. Запасные предохранители (могут и не быть ;- ).

Обозначение

№	Расшифровка
1	30А Стеклоочиститель
2	30А Системы омывания стекол и фар
3	15А Звуковой сигнал
4	20А внутреннее освещение, освещение багажного отсека, система омывания стекол
5	20А Электродвигатель сдвигаемой / поднимаемой панели крыши
6	30А Электрический стеклоподъем­ник, система центрального запирания
7	20А Дополнительный вентилятор, прикуриватель.
8	25А Система ASC (автоматическая система контроля устойчивости)
9	15А Обогреваемые форсунки омывания стекол, система кондицио­нирования
10	30А Электропривод регулировки положения сиденья пассажира рядом с водителем
11	8А Система servotronic
12	5А
13	30А Электропривод регулировки положения рулевой колонки, сиденья водителя
14	5А Управление двигателем, проти­воугонная система
15	8А Диагностический разъем, управление двигателем, противоугон­ная система
16	5А Модуль системы освещения
17	10А Система ABS автомобиля с ди­зельным двигателем, система ASC, топливный насос
18	5А Щиток приборов
19	5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке)
20	8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор
21	5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери
22	30А Дополнительный вентилятор
23	10А Система отопления, стояночная система отопления
24	5А Освещение указателя позиции рычага выбора режима работы, щитка приборов
25	8А Многофункциональный дисплей (MID)
26	5А Стеклоочиститель
27	30А Электрический стекло подъемник, система центрального закрытия
28	30А Вентилятор системы отопления система кондиционирования
28	30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия
30	25А Система ABS автомобиля с ди­зельным двигателем, система ABS автомобиля с бензиновым двигателем
31	10А Система ABS автомобиля с бен­зиновым двигателем, система ASC, топливный насос
32	15А Система обогрева сиденья
33	—
34	10А Система обогрева рулевого колеса
35	—
36	—
37	5А
38	5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал
39	8А Система надувной подушки безопасности, освещение отки­дываемого зеркала
40	5А Щиток приборов
41	5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения
42	5А
43	5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла
44	5А Многофункциональное рулевое колесо, дисплей , радио, телефон
45	8А Электропривод сматывающейся шторки заднего оконного стекла

Обозначение на русском

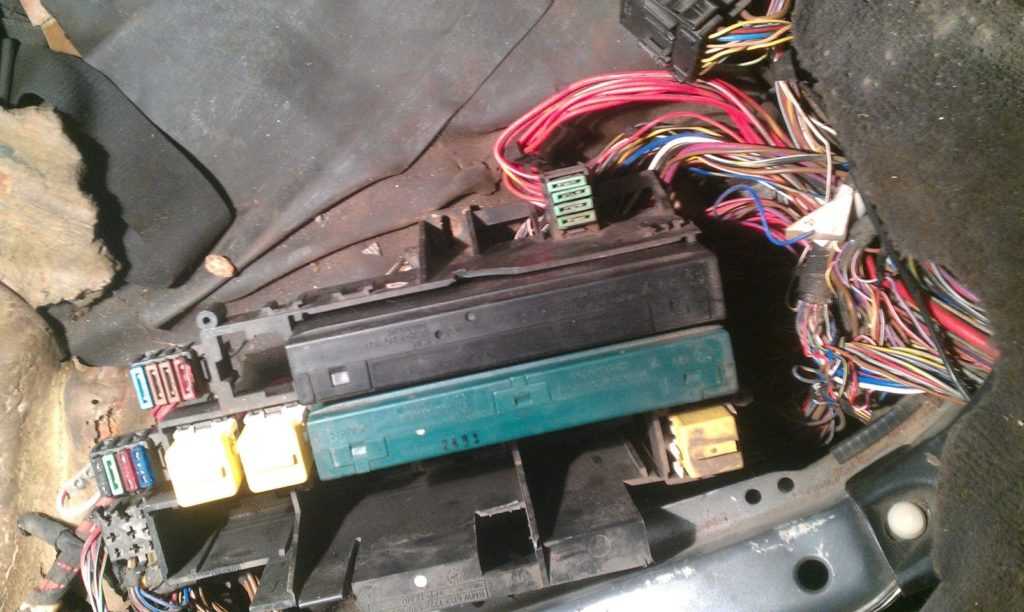

Блок реле за основным блоком

Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.

Общий вид разобранного вещевого ящика

Таблица с расшифровка

1	Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98)
2	Реле насоса омывателя фар
3
4	Реле стартера
5	Реле электропривода сиденья/ реле регулятора рулевой колонки
6	Реле электродвигателя вентилятора отопителя
F75	(50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения
F76	(40А) Блок управления электродвигателем вентилятора кондиционера/отопителя

Блок с плавкими предохранителями

Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.

Описание

F107	50A Реле насоса впрыска вторичного воздуха (AIR)
F108	50A Модуль управления ABS
F109	80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5)
F110	80A Блок предохранителей – фасция 1 (F1-F12 и F22-F25)
F111	50A Замок зажигания
F112	80A Модуль управления лампами
F113	80A реле регулировки положения руля / рулевой колонки, блок предохранителей – фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей – фасция 1 (F13) – с поясничной опорой
F114	50A Замок зажигания, разъем для линии передачи данных (DLC)

Процесс снятия и замены

Меняются предохранители на БМВ Е39 точно так же, как и на любом другом автомобиле. Все достаточно просто. Особых знаний здесь не требуется. Просто нужно внимательно изучить схему, которая прилагается к руководству идущим вместе с транспортным средством.

Необходимые инструменты

Для работы нам понадобятся самые простые инструменты:

• специальный пинцет (находящийся в одном из отсеков);
• схема расположения предохранительных элементов;
• отвертка для открытия блоков;
• электропредохранитель.

Этапы

Процесс замены электропредохранителя подробно опишем на примере блока находящемся в отделении для перчаток БМВ Е39 . Видео англоязычное, но весь процесс описан понятно и доступно.

Перед тем, как приступить к замене, нужно отключить электроприборы в частности тот потребитель, на котором планируется замена.
Далее открываем бардачок и находим белые зажимы, которые поворачиваем в левую сторону на 90 градусов.
После этого отклонится книзу и освободится требуемый нам блок.
На полочке под панелью есть схема, в которой находим, где расположен нуждающийся в замене электропредохранитель

(пинцет -1, схема-2, место для запасных-3).
Далее находим непосредственно сам элемент.
Извлекаем его с помощью пинцета и осматриваем.
Вышедший из строя отличается от исправного тем, что уже при визуальном осмотре заметно, что его металлическая пластина расплавлена.
Находим аналогичный по номиналу и ставим на место перегоревшего.
Включаем для проверки потребитель.
В случае если он опять перегорит, то нужно обследовать соответствующую электроцепь.
Внимание! Нельзя заменять предохраняющий элемент проволочкой или же каким-то металлическим предметом. Это может нанести большой вред электроприборам.
Всегда под рукой должны находиться запасные предохранители. Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус

Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.
Добавочные электропредохранители находятся за облицовкой справа.
Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.

Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус. Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.
Добавочные электропредохранители находятся за облицовкой справа.
Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.

Как видите, процедура элементарна и с ней справится даже автолюбитель с полным отсутствием каких-либо навыков в ремонте транспортных средств.

Для того чтобы легче было сориентироваться в предохранителях их корпуса в зависимости от номинала окрашены в разные цвета.

Извините, в настоящее время нет доступных опросов.

Обозначения предохранителей на BMW E34

   № предохранителя    Сила тока, А    Защищаемые цепи

• 1    15    Выключатель стоп-сигнала.
• Обмотка реле-прерывателя стеклоочистителя ветрового стекла.
• Комбинация приборов.
• Бортовой компьютер БМВ.
• 2    7,5    Обмотка реле включения ближнего света фар.
• Обмотка реле включения дальнего света фар.
• Контрольная лампа включения дальнего света фар.
• 3    10    Обмотка реле включения протифотуманных фар.
• Лампы заднего противотуманного света.
• Реле сигнализации дальним светом фар.
• Переключатель указателей поворота.
• 4    7,5    Левый задний фонарь.
• 5    10    Правый задний фонарь.
• Контрольная лампа аварийной сигнализации.
• Лампы освещения номерного знака.
• Выключатель освещения приборов.
• Лампы освещения органов управления.
• Лампы освещения приборов.
• 6    15    Реле-прерыватель указателей поворота.
• Датчик толчков и включения сигнала тревоги противоугонного устр-ва.
• 7    15    Лампы противотуманных фар.
• Контрольная лампа включения противотуманных фар.
• 8    7,5    Лампы заднего противотуманного света.
• 9    15    Звуковые сигналы.
• Циркуляционный насос отопителя.
• 10    7,5    Левая фара ближнего света.
• 11    7,5    Правая фара ближнего света.
• 12    15    Выключатель света заднего хода.
• Переключатель регулировки положения боковых зеркал заднего вида.
• Элементы обогрева жиклеров омывателя ветрового стекла.
• Омыватель ветрового стекла.
• 13    7,5    Левая фара дальнего света БМВ.
• 14    7,5    Правая фара дальнего света.
• 15    7,5    Резервный.
• 16    30    Переключатель обогрева сидений.
• Переключатель регулировки положения поясничной подушки сиденья.
• 17    7,5    Контролеер цифровой системы управления двигателем Motronic.
• Выключатель рычага селектора АКПП.
• Выключатель стоп-сигнала.
• Комбинация приборов.
• Обмотка реле привода уборки подголовников заднего сиденья.
• Противоугонное устройство.
• Бортовой компьютер.
• Блок дистанционного упреждения централизованной блокировкой замков дверей.
• 18    15    Переключатель управления противосолнечными шторками.
• Задние плафоны освещения салона.
• Радиоприемник («+» после включения зажигания).
• Телефон («+» после включения зажигания).
• 19    30    Переключатель вентилятора отопителя.
• 20    10    Комбинация приборов.
• Часы.
• Бортовой компьютер.
• 21    10    Лампа освещения багажного отделения.
• Передний и задние плафоны освещения салона.
• 22    30    Омыватель фар.
• 23    15    Электрический топливный насос.
• 24    10    Основной электронный блок управления электрооборудованием.
• 25    30    Электровентилятор.
• 26    30    Прикуриватель БМВ.
• 27    7,5    Блок управления отопителем.
• Электромагнитные клапаны отопителя.
• 28    15    Обмотка реле обогрева заднего стекла.
• Вентилятор коробки электронных блоков управления в моторном отсеке.
• Электронный блок управления усилителем рулевого управления.
• 29    7,5    Обмотка реле включения электровентилятора.
• Обмотка реле включения циркуляционного насоса отопителя.
• 30    7,5    Основной электронный блок управления электрооборудованием.
• Релейный блок.
• Выключатель замка передней левой двери (блокировка).
• Элементы обогрева замков дверей.
• 31    7,5    Выключатель замка передней правой двери (блокировка).
• Блок дистанционного управления блокировкой замков дверей.
• Выключатель капота противоугонного устройства.
• Выключатель сиденья противоугонного устройства.
• Выключатель аккумуляторной батареи противоугонного устройства.
• 32    7,5    Блок управления противосолнечными шторками.
• 33    7,5    Резервный.
• 34    30    Резервный.
• 35    30    Резервный.
• 36    30    Резервный.
• 37        Резервный.
• 38        Резервный.
• 39        Резервный.
• 40    10    Эл.двигатель привода регулировки подголовников заднего сиденья.
• 41    30    Радиоприемник («+» постоянно).
• 42    30    Эл.двигатель привода регул-ки положения левого переднего сиденья.
• 43    30    Эл.двигатель привода регул-ки положения правого переднего сиденья.
• 44    30    Стеклоочиститель ветрового стекла.
• 45        Резервный.
• 46    30    Элемент обогрева заднего стекла.
• 47    30    Основной электронный блок управления электрооборудованием.
• 48        Резервный.
• 49        Резервный.
• 50    30    Сцепное устройство для прицепа.

Это должен знать каждый владелец авто:

Ремонт ключа – брелка от авто сигнализации     Самостоятельный ремонт ключа – брелока сигнализации автомобиля. Небольшая практическая инструкция по разборке, чистке и восстановлен…

Выбор автомобильных фар    Автомобильные фары — как сделать правильный выбор. Самыми лучшими, стильными и красивыми являются автомобильные фары, выполненные из стекла. Такие фары отлично пропускают свет, не мутнеют, …

Предохранители Ниссан    Здесь собраны схемы, обозначение и местоположение блока предохранителей всех основных моделей автомобилей Ниссан. Они предназначены для защиты от перегорания…

Проблемы со схемой прикуривателя

В большинстве случаев взрыватель прикуривателя. Который продолжает дуть. Вызван какой-то внешней проблемой. Однако всегда возможно, что вы имеете дело с внутренней проблемой. Если предохранитель всегда взрывается, даже не подключая ничего, и вы проверили. Что внутри розетки нет постороннего предмета. То проблема возникает где-то еще в цепи.

Чтобы полностью исключить проблему с самой розеткой, вы можете удалить ее, чтобы посмотреть. Не перегорел ли предохранитель. Это приложение, где предохранитель автоматического выключателя действительно может быть полезен. Так как продувка предохранителей снова и снова. Чтобы сузить источник вашей проблемы. Может стать дорогостоящей.

Этот тип проблемы также будет легче диагностировать. Если вы сможете отследить электрическую схему для вашего конкретного автомобиля. Так как это покажет вам любые компоненты. Кроме прикуривателя. Которые также находятся в той же схеме. Отключение каждого из этих компонентов по очереди, если таковые имеются. Также может быть полезно при определении источника короткого замыкания.

Другой вероятной причиной такого рода проблем является короткое замыкание провода питания. Это по существу означает, что провод питания, который соединяется с вашим прикуривателем, возможно. Протерся или сгорел и соприкоснулся с металлом где-то за приборной панелью. Вы можете искать этот тип короткого замыкания. Проверяя непрерывность между проводом питания прикуривателя и землей.

Passenger compartment

The box is located under the rear seat. There are fuses number 30 – 54. It looks something like this.

Diagram

Relay description

• K30 Relay for switching on internal lighting
• K29 Relay TSH
• K13 HHS relay
• A40 Control unit for wipers and washers
• A30 Central locking control unit

Assignment

Low Version

Appointment	Fuse number
Anti-theft system	33, 34
Double tilt-slide sunroof	32, 37
Power windows	32, 37
Rear wiper	44
Heated rear window	35
Interior lighting	32, 37
Rear headrests	thirty
Electric steering column	41
Radio	36
Front wiper	34
Adjusting the driver’s seat	42
Adjusting the position of the passenger seat	43
Door closers	44
Sun shade	31
Telephone	40
Heated door locks	37
central locking	32, 33, 34, 37

Hight Version

Consumer	No.
Anti-theft system	33, 34
Double tilt-slide sunroof	32.37
Electric windows	32.37
Rear wiper	44
Heated rear window	35
Interior lighting	32.37
Rear headrests	thirty
Electric steering column	41
Radio	36
Front wiper	34
Adjusting the driver’s seat	42
Adjusting the position of the passenger seat	43
Door closers	44
Sun shade	31
Telephone	40
Heated door locks	37
central locking	32, 33, 34, 37

On our YouTube channel, we also posted a video. Watch and subscribe.

And if you know how to make this post better – write in the comments.

Замена предохранителей на bmw e34

На подготовительном этапе проверяем наличие:

• Комплекта новых модулей, реле – прерывателей;
• Отвертки с плоским наконечником;
• Пластикового пинцета для извлечения модулей с посадочного места;
• Дополнительного освещения.

Последовательность действий при замене в моторном отсеке:

• Устанавливаем техническое средство на платформу, фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Глушим двигатель, открываем капот, в правой части отсека, ближе к жабо расположен пластиковый корпус с монтажным блоком;
• Открываем пластиковую крышку, пинцетом извлекаем модуль по порядковому номеру;
• На место неисправного элемента вставляем новый, закрываем корпус.

Водителю на заметку!!! Работы по замене модулей сети проводите после того, как отключили силовые клеммы от аккумуляторной батареи.

Установка новых предохранителей в салоне автомобиля:

• Открываем задний ряд дверей. Отщелкиваем диван, предварительно подняв два фиксатора по бокам. Извлекаем сиденье из салона машины;
• Справа расположен монтажный блок с реле – прерывателями. Чтобы заменить неисправные элементы необходимо извлечь реле из посадочного гнезда;
• На штатное место вставить новые прерыватели, после чего установить сиденье вновь.

На практике, реле – коммутаторы служат дольше предохранителей, их меняют редко. В основном, после деформации кузова, лобового столкновения, аварией.

Мастера сервисных центров рекомендуют проверять монтажный блок в моторном отсеке на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образования, скопления конденсата в пластиковом корпусе.

Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации предохранителей, реле — прерывателей на БМВ — 70 тыс. км, и более.

Комфорт на первом месте

И обе описываемые модели в полной мере ему соответствуют. Водитель и пассажир на переднем сиденье будут чувствовать себя как дома на диване, а поездка из пункта «А» в «Б» вне зависимости от расстояния будет максимально удобной, но есть одно огромное отличие. У BMW е34 сиденья для пассажиров за водительским креслом имеют очень маленький просвет.

Салон е34

Салон e39

Грубо говоря, сзади могут ездить только дети или те, кто будет готов к тому, что колени натирают уши. Но ведь недаром BMW считается одной из самых активно развивающихся компаний. Следующее поколение авто решило эту проблему. Сделано это было довольно просто – конструкторы увеличили колесную базу. Именно поэтому у bmw e39 сиденья для пассажиров сзади не менее комфортны, чем для самого водителя.
