Предохранители бмв х5 е70 и блоки реле с описанием схем на русском языке
На новом X5 по сравнению с предыдущим поколением система xDrive претерпела ряд положительных изменений. Теперь в ее «ведении» через компьютер автомобиля управление распределения усилий на привода автомобиля. Система омыватель фар бмв х5 е70 отключить, в зависимости от условий, как климатических, так и рельефа местности и прочего способна регулировать это самое процентное соотношение в пользу одного, или другого моста.
Что в конечном итоге сказывается на повышении проходимости, уровне комфорта, обеспечивает должную безопасность, помогает проходить омыватель фар бмв х5 е70 отключить высокой скорости повороты или максимально качественно влияет на ускорение автомобиля. Отдельно еще раз хотелось бы отметить, упомянутый абзацем выше, момент улучшения проходимости благодаря системе xDrive. Когда какое-то колесо теряет сцепление с твердой поверхностью, система с помощью тормозных колодок сокращает подачу мощности на эту сторону и благодаря второму колесу автомобиль способен преодолеет препятствие.
Будь то снег, гряд, или гололед. DSC — еще одна умная система, стоящая на границе вашей безопасности. Случается так, например на скользкой дороге на большой скорости автомобиль попадает в занос.
Тормозить и крутить руль, чтобы хоть как-то выровнять автомобиль в данной ситуации бесполезно. Кто попадал на омыватель фар бмв х5 е70 отключить поймут, о чем идет речь.
Вот в таких ситуациях и вступает в силу работа системы DSC. Электронная система с помощью компьютера, который необходимыми подруливаниями, притормаживаниями отдельными колесами, или омыватель фар бмв х5 е70 отключить, ускорениями, позволяет выровнять автомобиль на дороге и дать вам возможность остановиться, чтобы перевести дух, или спокойно двигаться. Выше в обзоре нами был рассмотрен трехлитровый дизель. Но, как вы понимаете это далеко не все, что может предложить нам баварский автоконцерн в качестве двигателя для BMW X5 E Для любителей острых ощущений, которые они ловят проходя с огромной скоростью участки дорог, BMW предлагает бензиновый V8 с объемом 4,8 литра.
Мощность у такого гиганта условных лошадей. Крутящий момент равняется Нм.
Блок с предохранителями и реле в салоне bmw e70

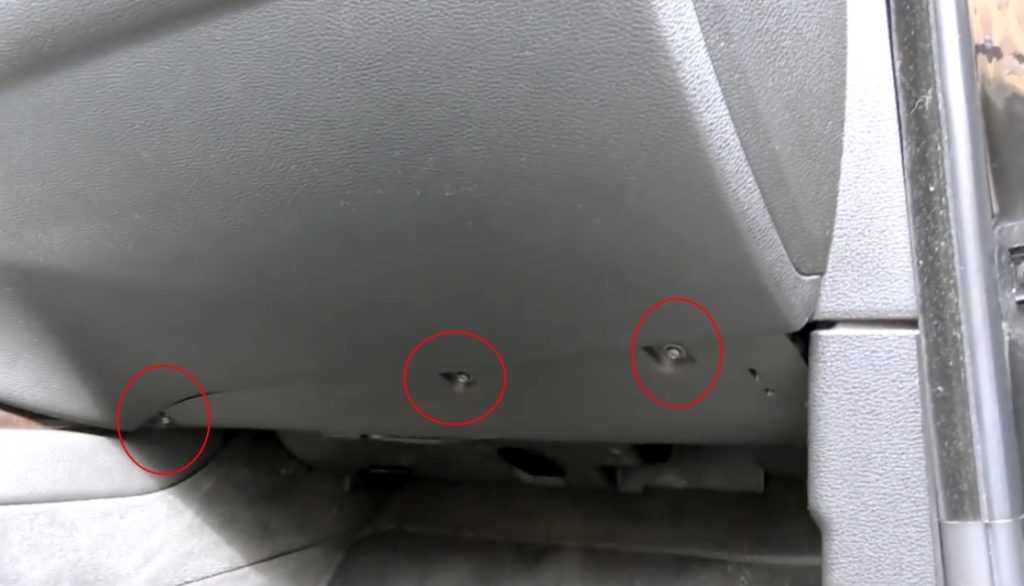

Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.
Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.
Открутив его – блок с предохранителями упадет на пол (спустится).

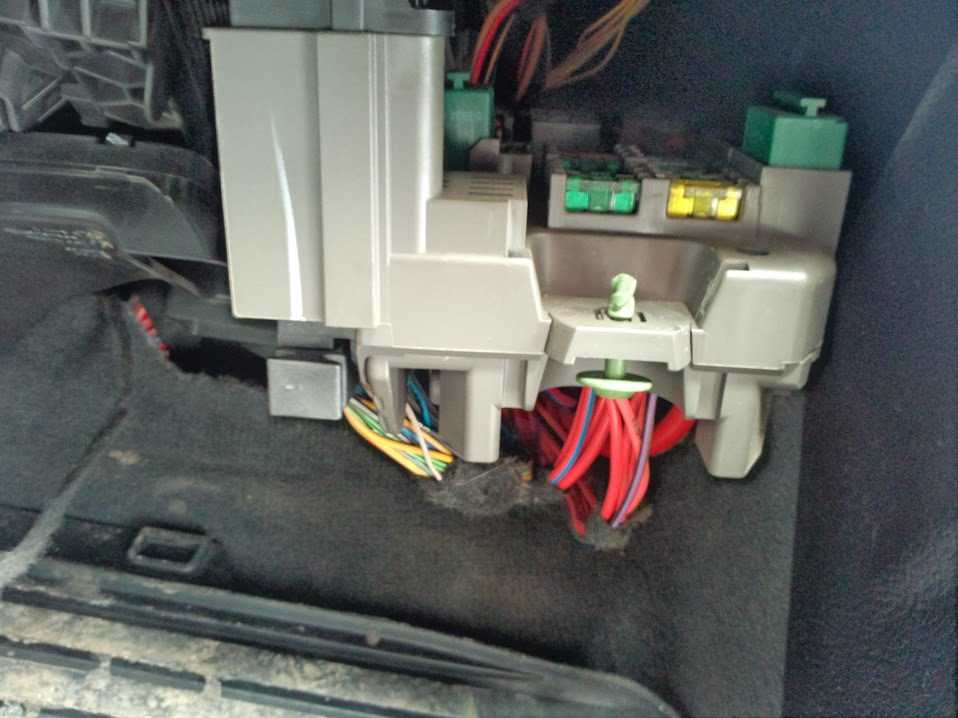

фото блока предохранителей в салоне
Выглядеть он будет примерно так.

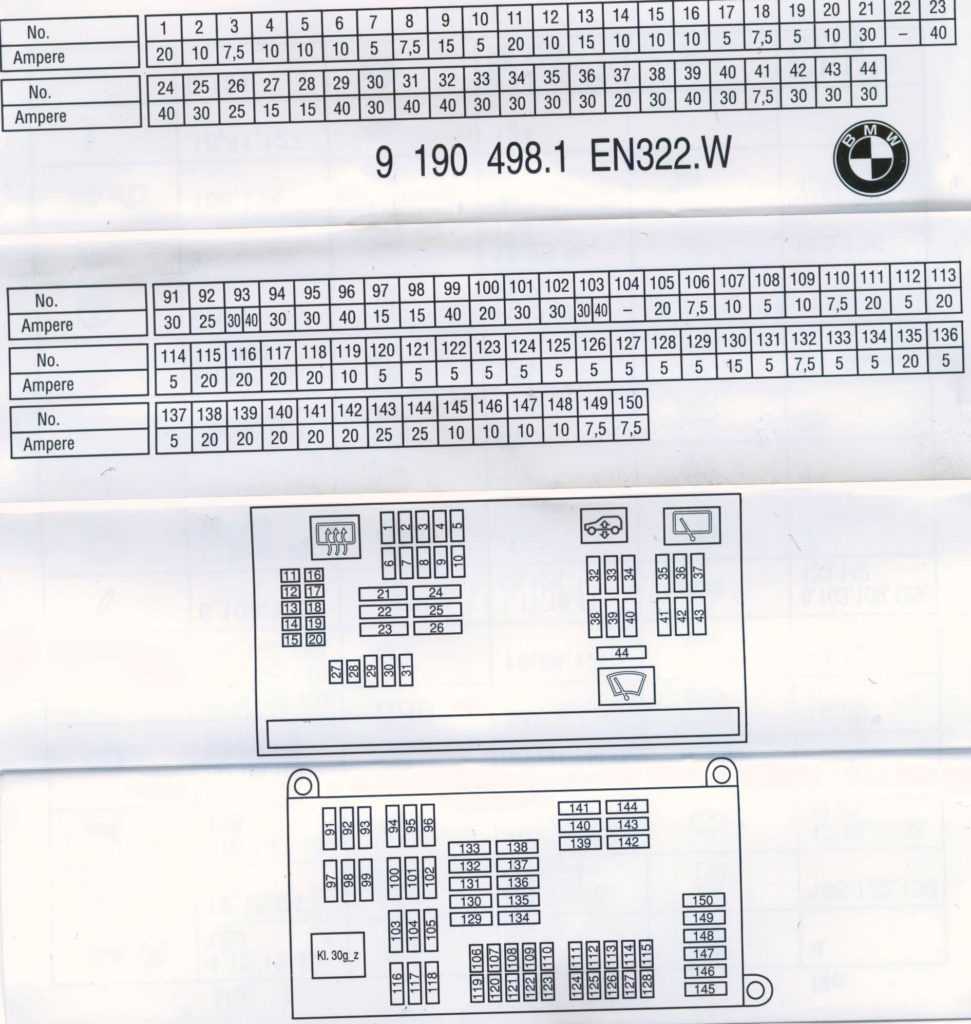

Общая схема блока с предохранителями и реле
Таблица с описанием
| 1 | Реле компрессора активной подвески |
| 2 | Реле очистителя заднего стекла |
| 3 | Реле электродвигателя очистителя лобового стекла |
| F1 | (20А) |
| F2 | (10А) Привод замка вещевого ящика |
| F3 | (7,5А) |
| F4 | (10А) Электронный блок управления двигателем |
| F5 | (10А) |
| F6 | (10А) |
| F7 | (5А) |
| F8 | (7,5А) |
| F9 | (15А) Звуковые сигналы |
| F10 | (5А) |
| F11 | (20А) |
| F12 | (10А) Блок управления электрооборудованием рулевой колонки |
| F13 | (15А) Электронный блок управления КПП |
| F14 | (10А) |
| F15 | (10А) Селектор КПП |
| F16 | (7,5А) Выключатель стекло подъемника |
| F17 | (7,5А) |
| F18 | (7,5А) |
| F19 | (5А) |
| F20 | — |
| F21 | (30А) Обогреватель заднего стекла |
| F22 | — |
| F23 | (40А) |
| F24 | (40А) Усилитель рулевого управления |
| F25 | (30А) — |
| F26 | (30А) Насос омывателя фар |
| F27 | (15А) Центральный замок |
| F28 | (15А) Центральный замок |
| F29 | (40А) Электропривод задних стекло подъёмников |
| F30 | (30А) Центральный замок |
| F31 | (40А) Электропривод задних стекло подъёмников |
| F32 | (40А) Компрессор системы активной подвески |
| F33 | (30А) |
| F34 | (30А) |
| F35 | (30А) Управление двигателем |
| F36 | (30А) Управление двигателем |
| F37 | (30А) Электродвигатель очистителя заднего стекла |
| F38 | (30А) |
| F39 | (40А) |
| F40 | (30А) Электронный блок управления ABS |
| F41 | (7,5А) |
| F42 | (30А) Управление двигателем |
| F43 | (30А) Управление двигателем |
| F44 | (30А) Электродвигатель очистителя лобового стекла |
Предохранители на BMW х5
Просматривая список предохранителей для бмв х5 на разные кузова, необходимо изначально определиться в особенностях:
- Технических параметров на все детали;
- Заводской маркировке;
- Схеме установки этих элементов на кузовной части иномарки;
- Расшифровке этой оснастки для моделей е53 и е70.
Все это значительно упростит установку и замену всех вышедших из строя элементов независимо от модели и позволит выполнить ремонт важных комплектующих иномарки. Ведь устанавливаемые предохранители на кузова е53 необходимо будет выбирать, не только на бмв х5, ориентируясь на технические параметры и заводскую маркировку, но и изучив схему расположения этих составляющих на кузовной части авто.
Блок с предохранителями и реле в салоне bmw e70
Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Открутив его — блок с предохранителями упадет на пол (спустится).
p, blockquote 7,0,0,0,0 —> фото блока предохранителей в салоне
Выглядеть он будет примерно так.
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,1,0,0 —>
Общая схема блока с предохранителями и реле
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Таблица с описанием
p, blockquote 12,0,0,0,0 —>
| 1 | Реле компрессора активной подвески |
| 2 | Реле очистителя заднего стекла |
| 3 | Реле электродвигателя очистителя лобового стекла |
| F1 | (20А) |
| F2 | (10А) Привод замка вещевого ящика |
| F3 | (7,5А) |
| F4 | (10А) Электронный блок управления двигателем |
| F5 | (10А) |
| F6 | (10А) |
| F7 | (5А) |
| F8 | (7,5А) |
| F9 | (15А) Звуковые сигналы |
| F10 | (5А) |
| F11 | (20А) |
| F12 | (10А) Блок управления электрооборудованием рулевой колонки |
| F13 | (15А) Электронный блок управления КПП |
| F14 | (10А) |
| F15 | (10А) Селектор КПП |
| F16 | (7,5А) Выключатель стекло подъемника |
| F17 | (7,5А) |
| F18 | (7,5А) |
| F19 | (5А) |
| F20 | — |
| F21 | (30А) Обогреватель заднего стекла |
| F22 | — |
| F23 | (40А) |
| F24 | (40А) Усилитель рулевого управления |
| F25 | (30А) — |
| F26 | (30А) Насос омывателя фар |
| F27 | (15А) Центральный замок |
| F28 | (15А) Центральный замок |
| F29 | (40А) Электропривод задних стекло подъёмников |
| F30 | (30А) Центральный замок |
| F31 | (40А) Электропривод задних стекло подъёмников |
| F32 | (40А) Компрессор системы активной подвески |
| F33 | (30А) |
| F34 | (30А) |
| F35 | (30А) Управление двигателем |
| F36 | (30А) Управление двигателем |
| F37 | (30А) Электродвигатель очистителя заднего стекла |
| F38 | (30А) |
| F39 | (40А) |
| F40 | (30А) Электронный блок управления ABS |
| F41 | (7,5А) |
| F42 | (30А) Управление двигателем |
| F43 | (30А) Управление двигателем |
| F44 | (30А) Электродвигатель очистителя лобового стекла |
Блоки с предохранителями в багажнике BMW е70
Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
Фото пример исполнения
Схема
Расшифровка
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.

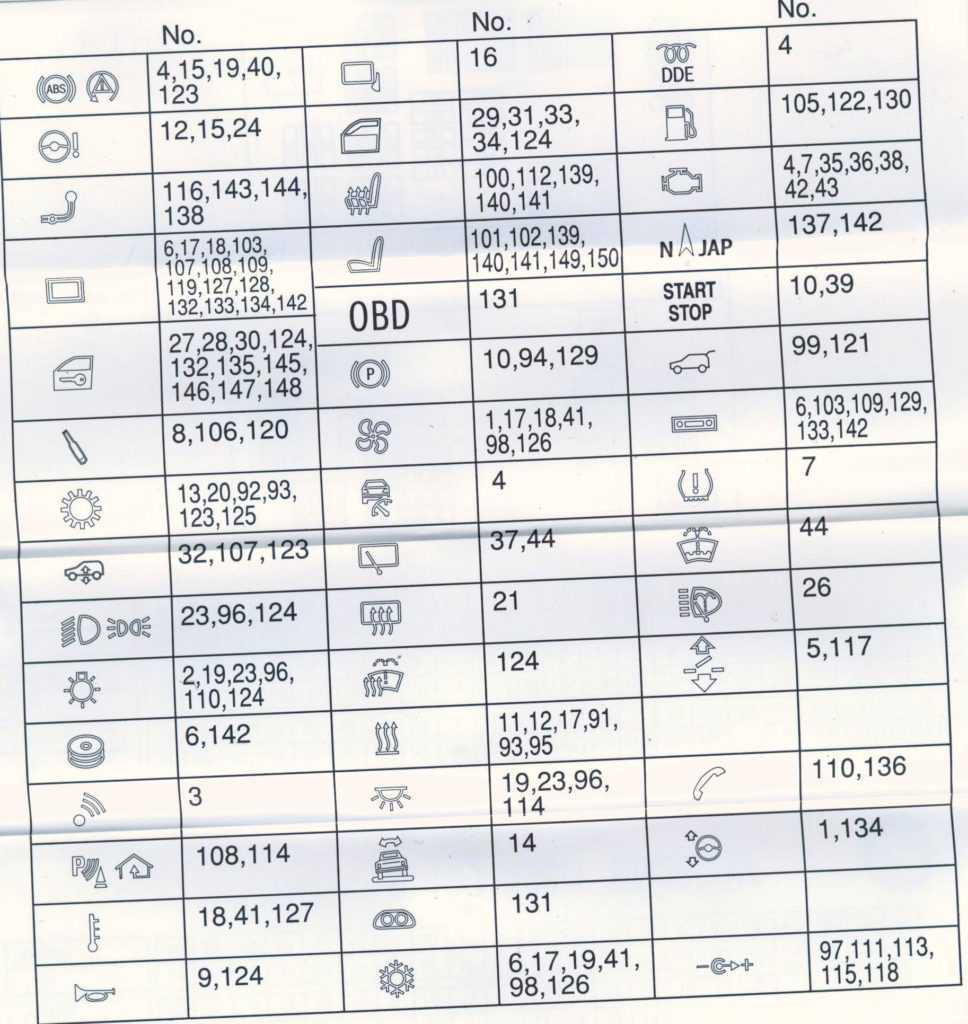

Обозначение

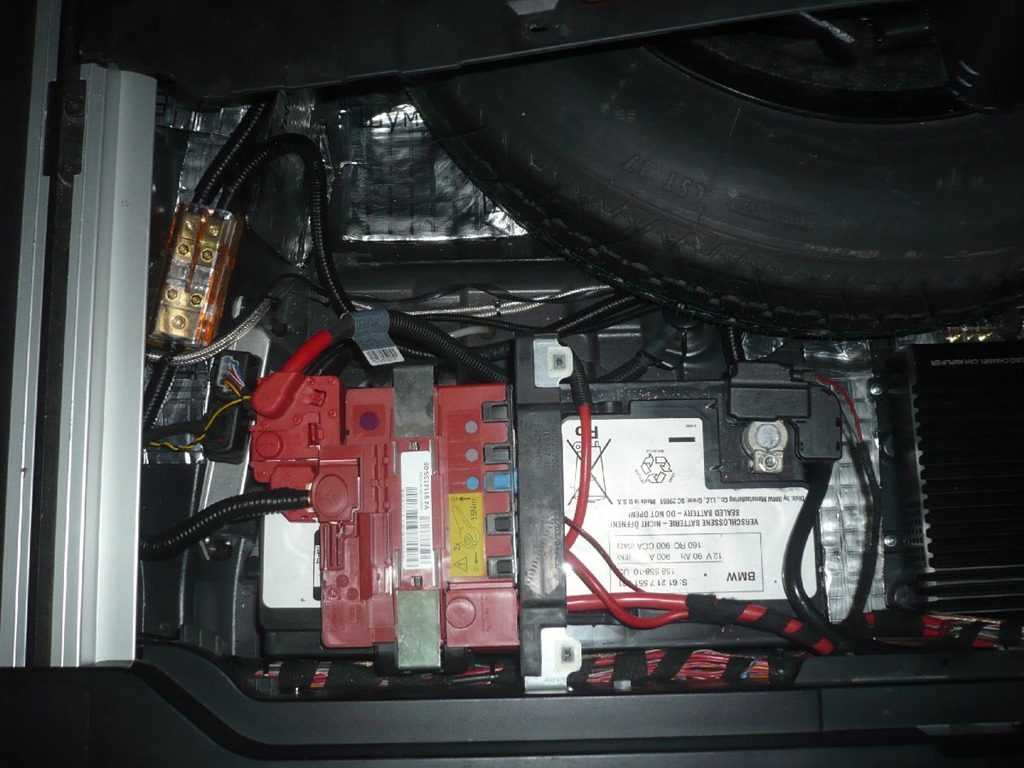

Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
Схема
Назначение
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Блоки с предохранителями в багажнике бмв е70
Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
Расшифровка
p, blockquote 18,0,0,0,0 —>
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.
Обозначение
Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
p, blockquote 30,0,0,0,0 —>
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Часто задаваемые вопросы
Я проверил передачу внутри модуля стояночного тормоза, и она не повреждена, что может быть не так?
Если передача не является проблемой, проверьте мощность и на двигателе парковочного модуля. Проблема может заключаться в том, что модуль ABS также расположен в моторном отсеке со стороны пассажира. Для дальнейшего устранения этой проблемы мы рекомендуем прочитать коды неисправностей из модуля DSC. Узнайте, как читать коды неисправностей BMW.
Почему мой сканер OBD2 не показывает код неисправности стояночного тормоза?
Многие владельцы BMW пытаются прочитать неисправности стояночного тормоза, используя стандартные сканеры OBD2. Эти базовые сканеры могут только читать коды блока управления двигателем. Коды неисправности стояночного тормоза не хранятся в ЭБУ, они хранятся в модуле ЭДС. Чтобы прочитать коды стояночного тормоза BMW, вам понадобится специальный сканер BMW.
Где находится BMW блок стояночного тормоза?
В багажнике. Поднимите ковер в багажнике. Парковочный модуль находится впереди, за задним сиденьем. На некоторых моделях он расположен под багажником, рядом с задним дифференциалом.
Нужно ли программировать парковочный модуль BMW?
Нет. Но коды неисправностей необходимо будет удалить с помощью сканера BMW, чтобы сбросить желтый стоп-сигнал на приборной панели BMW.
Почему у меня возникает неисправность парковочного тормоза BMW после замены тормозных колодок?
Если вы заменили задние тормозные колодки, вы можете получить предупреждение о габаритных огнях на приборной панели. Заведите автомобиль и прокачайте педаль тормоза несколько раз. Далее проверьте уровень тормозной жидкости. После того, как вы выполнили эти две задачи, включите стояночный тормоз несколько раз. Это будет нормально отдыхать ваши парковочные тормоза BMW. Если нет, проверьте датчик на задних колесах и трос на наличие стояночного тормоза.
Какие модели BMW подвержены этой проблеме?
Любой BMW оснащен электронными стояночными тормозами. Вот список автомобилей BMW, оснащенных электронными тормозами.
- GT F07 550i N63N 2013-2013
- GT F07 550iX 2011-2012
- GT F07 550iX N63N 2013-2013
- GT F07 550i до 03.03.2010
- GT F07 550i 2011-2012
- GT F07 535iX 2011-2013
- GT F07 535i До 03.03.2010
- GT F07 535i 2011-2013
- SAC E71 X6 50iX 2008-2014
- SAC E71 X6 50iX 2008-04/2010
- SAC E71 X6 35iX N54 2008-2010
- SAC E71 X6 35iX N55 2011-2014
- SAC E71 X6 M 2009-04/2010
- SAV/SUV E70N X5 35dX 2011-2013
- SAV/SUV E70 X5 M 2010-04/2010
- SAV/SUV E84 X1 35iX 2013-2015
- SAV/SUV E70 X5 3.0si 2007-2010
- SAV/SUV E70 X5 3.5d 2009-2010
- SAV/SUV E70N X5 50iX 2011-2013
- SAV/SUV E84 X1 28iX 2013-2015
- SAV/SUV E70N X5 35iX 2011-2013
- SAV/SUV E70 X5 4.8i 2007-2010
- F01 ALPINA B7X 2011-2012
- F02N 740Li 2013-2015
- F01 750i 2009-03/2010
- F01 750i 2009-2012
- F02 760Li 2010-09/2010
- F02 760Li 2010-2012
- F10 550i 2011-2013
- F10 550i до 06.06.2010
- F01 740i 2010-2012
- F02 740Li 2010-2012
- F10 528i 2012-2013
- F10 M5 2011-2016
- F01N 740i 2013-2015
- F02N 740LiX 2013-2015
- F02N 750LiX 2013-2015
- F02 750LiX 2010-2012
- F02 750LiX 2010-03/2010
- F02 ALPINA B7L 2011-2012
- F10 550iX 2011-2013
- F01N ALPINA B7X 2013-2015
- F02N ALPINA B7LX 2013-2015
- F02N Hybrid 7L 2013-2015
- F01N 750iX 2013-2015
- F10 535i 2011-2013
- F10 535i до 06.06.2010
- F10 528i 2011-2011
- F02 ALPINA 2011-2012
- F10 535iX 2011-2013
- F01N ALPINA B7 2013-2015
- F02N ALPINA B7L 2013-2015
- F02 750Li 2009-03/2010
- F02 750Li 2009-2012
- F10 528iX 2012-2013
- F10 Hybrid 5 2011-2013
- F04 Hybrid 7L 2011-2012
- F04 Hybrid 7L До 09.09.2010
- F02N 750Li 2013-2015
- F01 ALPINA B7 2011-2012
- F04 Hybrid 7 до 09.09.2010
- F04 Hybrid 7 2011-2012
- F01N 750i 2013-2015
- F02N 760Li 2013-2015
- F01 750iX 2010-03/2010
- F01 750iX 2010-2012
Расположение предохранителей и реле в БМВ Е70
В автомобиле БМВ Е70 предохранители и реле расположены в нескольких различных местах в зависимости от их назначения.
- Панель предохранителей в салоне: Эта панель находится под приборной панелью, обычно с левой стороны водителя. Она содержит предохранители, контролирующие различные системы и компоненты, такие как освещение, стеклоочистители и сиденья.
- Дополнительная панель предохранителей в багажнике: Для некоторых моделей БМВ Е70 существует дополнительная панель предохранителей, расположенная в багажнике. Она содержит предохранители, отвечающие за работу систем, связанных с багажником, например, задним стеклоочистителем или дополнительным освещением.
- Реле в моторном отсеке: Реле, относящиеся к различным системам и компонентам двигателя, обычно расположены в моторном отсеке автомобиля. Например, здесь можно найти реле для системы зажигания или системы охлаждения двигателя.
- Встроенные предохранители и реле: Некоторые системы автомобиля, такие как система ABS или система стабилизации, имеют встроенные предохранители или реле, которые находятся внутри самих компонентов. Обычно, для доступа к этим предохранителям или реле, требуется демонтаж или разборка соответствующей системы или компонента.
Вышеупомянутые места являются наиболее распространенными местами, где могут находиться предохранители и реле в автомобиле БМВ Е70. Однако, стоит отметить, что расположение предохранителей и реле может немного отличаться в зависимости от конкретной модели и года выпуска автомобиля. Поэтому, перед проведением работ по замене предохранителей или реле, рекомендуется обратиться к руководству по эксплуатации автомобиля для получения точной информации о расположении и функциях предохранителей и реле в вашей модели БМВ Е70.
Блок с предохранителями и реле в салоне bmw e70
Он располагается с правой стороны, в ногах у переднего пассажира. Опускаемся под бардачок и откручиваем три винта.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Убираем крышку. Подымаем голову и в появившемся пространстве находим с правой стороны зеленый винт. Открутив его — блок с предохранителями упадет на пол (спустится). Подробнее смотри на видео в конце статьи. Выглядеть он будет примерно так.
p, blockquote 5,0,0,0,0 —>
фото блока предохранителей в салоне
Общая схема блока с предохранителями и реле
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Таблица с описанием
p, blockquote 8,0,1,0,0 —>
| 1 | Реле компрессора активной подвески |
| 2 | Реле очистителя заднего стекла |
| 3 | Реле электродвигателя очистителя лобового стекла |
| F1 | (20А) |
| F2 | (10А) Привод замка вещевого ящика |
| F3 | (7,5А) |
| F4 | (10А) Электронный блок управления двигателем |
| F5 | (10А) |
| F6 | (10А) |
| F7 | (5А) |
| F8 | (7,5А) |
| F9 | (15А) Звуковые сигналы |
| F10 | (5А) |
| F11 | (20А) |
| F12 | (10А) Блок управления электрооборудованием рулевой колонки |
| F13 | (15А) Электронный блок управления КПП |
| F14 | (10А) |
| F15 | (10А) Селектор КПП |
| F16 | (7,5А) Выключатель стеклоподъемника |
| F17 | (7,5А) |
| F18 | (7,5А) |
| F19 | (5А) |
| F20 | — |
| F21 | (30А) Обогреватель заднего стекла |
| F22 | — |
| F23 | (40А) |
| F24 | (40А) Усилитель рулевого управления |
| F25 | (30А) — |
| F26 | (30А) Насос омывателя фар |
| F27 | (15А) Центральный замок |
| F28 | (15А) Центральный замок |
| F29 | (40А) Электропривод задних стеклоподъёмников |
| F30 | (30А) Центральный замок |
| F31 | (40А) Электропривод задних стеклоподъёмников |
| F32 | (40А) Компрессор системы активной подвески |
| F33 | (30А) |
| F34 | (30А) |
| F35 | (30А) Управление двигателем |
| F36 | (30А) Управление двигателем |
| F37 | (30А) Электродвигатель очистителя заднего стекла |
| F38 | (30А) |
| F39 | (40А) |
| F40 | (30А) Электронный блок управления ABS |
| F41 | (7,5А) |
| F42 | (30А) Управление двигателем |
| F43 | (30А) Управление двигателем |
| F44 | (30А) Электродвигатель очистителя лобового стекла |
Блоки с предохранителями в багажнике бмв е70
Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
Фото пример исполнения
Схема
Расшифровка
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.
Обозначение
Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
Схема
Назначение
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Блоки с предохранителями в багажнике бмв е70
Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
Фото пример исполнения
Схема
Расшифровка
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.
Обозначение
Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
Схема
Назначение
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Блок с предохранителями и реле в салоне bmw e70
Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.
Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.
Открутив его – блок с предохранителями упадет на пол (спустится).
фото блока предохранителей в салоне
Выглядеть он будет примерно так.
Общая схема блока с предохранителями и реле
Таблица с описанием
| 1 | Реле компрессора активной подвески |
| 2 | Реле очистителя заднего стекла |
| 3 | Реле электродвигателя очистителя лобового стекла |
| F1 | (20А) |
| F2 | (10А) Привод замка вещевого ящика |
| F3 | (7,5А) |
| F4 | (10А) Электронный блок управления двигателем |
| F5 | (10А) |
| F6 | (10А) |
| F7 | (5А) |
| F8 | (7,5А) |
| F9 | (15А) Звуковые сигналы |
| F10 | (5А) |
| F11 | (20А) |
| F12 | (10А) Блок управления электрооборудованием рулевой колонки |
| F13 | (15А) Электронный блок управления КПП |
| F14 | (10А) |
| F15 | (10А) Селектор КПП |
| F16 | (7,5А) Выключатель стекло подъемника |
| F17 | (7,5А) |
| F18 | (7,5А) |
| F19 | (5А) |
| F20 | — |
| F21 | (30А) Обогреватель заднего стекла |
| F22 | — |
| F23 | (40А) |
| F24 | (40А) Усилитель рулевого управления |
| F25 | (30А) — |
| F26 | (30А) Насос омывателя фар |
| F27 | (15А) Центральный замок |
| F28 | (15А) Центральный замок |
| F29 | (40А) Электропривод задних стекло подъёмников |
| F30 | (30А) Центральный замок |
| F31 | (40А) Электропривод задних стекло подъёмников |
| F32 | (40А) Компрессор системы активной подвески |
| F33 | (30А) |
| F34 | (30А) |
| F35 | (30А) Управление двигателем |
| F36 | (30А) Управление двигателем |
| F37 | (30А) Электродвигатель очистителя заднего стекла |
| F38 | (30А) |
| F39 | (40А) |
| F40 | (30А) Электронный блок управления ABS |
| F41 | (7,5А) |
| F42 | (30А) Управление двигателем |
| F43 | (30А) Управление двигателем |
| F44 | (30А) Электродвигатель очистителя лобового стекла |
Passenger compartment
Fuse box is located on the right side, at the feet of the front passenger. For access, we go down under the glove compartment and unscrew the three screws.
We remove the released cover. Raise our head and in the space that appears on top we find a green screw on the right side.
Unscrewing it – the fuse box will fall to the floor (go down).
photo of the fuse box in the passenger compartment
It will look something like this.
General box diagram with fuses and relays
Designation
| 1 | Active suspension compressor relay |
| 2 | Rear wiper relay |
| 3 | Windshield wiper motor relay |
| F1 | (20A) |
| F2 | (10A) Glove box lock actuator |
| F3 | (7.5A) |
| F4 | (10A) ECM |
| F5 | (10A) |
| F6 | (10A) |
| F7 | (5A) |
| F8 | (7.5A) |
| F9 | (15A) Sound signals |
| F10 | (5A) |
| F11 | (20A) |
| F12 | (10A) Steering column control module |
| F13 | (15A) Transmission control module (ECM) |
| F14 | (10A) |
| F15 | (10A) Gear selector |
| F16 | (7.5A) Glass lifter switch |
| F17 | (7.5A) |
| F18 | (7.5A) |
| F19 | (5A) |
| F20 | – |
| F21 | (30A) Heated rear window |
| F22 | – |
| F23 | (40A) |
| F24 | (40A) Power steering |
| F25 | (30A) – |
| F26 | (30A) Headlight washer pump |
| F27 | (15A) Central locking |
| F28 | (15A) Central locking |
| F29 | (40A) Power rear window lifters |
| F30 | (30A) Central locking |
| F31 | (40A) Power rear window lifters |
| F32 | (40A) Active suspension compressor |
| F33 | (30A) |
| F34 | (30A) |
| F35 | (30A) Engine management |
| F36 | (30A) Engine management |
| F37 | (30A) Rear window wiper motor |
| F38 | (30A) |
| F39 | (40A) |
| F40 | (30A) ABS control module |
| F41 | (7.5A) |
| F42 | (30A) Engine management |
| F43 | (30A) Engine management |
| F44 | (30A) Windshield wiper motor |
Bmw x1 e84 – блок предохранители и реле
BMW X1 — компактный кроссовер в кузове е84 поступил в продажу в 2009 году. Выпускалась данное поколение в 2010, 2011, 2012, 2013, 2014 и 2015 году. Мы рассмотрим все реле и предохранители бмв х1 е84 и предложим для ознакомления полную инструкцию по эксплуатации данного автомобиля. Главный блок с предохранителями в салоне bmw E84 Он находится …
Блок предохранителей BMW F16 X6: xDrive30d, sDrive35i, xDrive35i, xDrive40d, xDrive50i, X6 M и X5 M50d (2014, 2015, 2016, 2017, 2018, 2019)
Блок предохранителей BMW X5 F15 с бензиновым двигателем: N55B30 (xDrive35i), N63B44 (xDrive50i), S63B44 (X5 M), гибрид N20B20 (xDrive40e ) и дизельный двигатель: N47D20, B47D20 (sDrive25d, xDrive25d), N57D30 (xDrive30d), N57D30 (xDrive40d) или N57D30S1 (M50d) (2013, 2014, 2015, 2016, 2017, 2018)
Блок предохранителей BMW X6 Е71 — бензин: xDrive35i, xDrive50i, X6 M, ActiveHybrid X6, и дизель: xDrive30d, xDrive35d, xDrive40d, M50d (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014)
Блок предохранителей и реле БМВ Х5 с бензиновым двигателем: N52 (3.0si, xDrive30i), N55 (xDrive35i, xDrive40i), N62 (48i, xDrive48i), N63 (xDrive50i), S63 (M) и дизельный двигатель M57 (3.0d, 3.0sd, xDrive30d, xDrive35d), N57 (xDrive30d, xDrive40d, M50d) (Е70; 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013)
Блок предохранителей и реле БМВ Х5 Е53 — с двигателем 3.0i (M54B30), 4.4i (M62TUB44 и N62B44), 4.6is (M62B46), 4.8is (N62B48) и дизель 3.0d (M57D30 и M57TUD30) (1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006)
Схема предохранителей и реле BMW 1 Series (E81 — 3-х дверный хетчбэк / E82 — купе /E87 — 5-ти дверный хетчбэк / E88 — кабриолет) (2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011).
Схема предохранителей и реле BMW 520i, 520d, 523i, 525i, 525d, 528i, 530i, 530d, 535i, 535d, 540i, 545i, 550i, M5 (E60, E61; 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010).
Расположение и назначение предохранителей и реле BMW 3 Series 316i, 316g, 318i, 318is, 318ti, 318tds, 320i, 323i, 323ti, 325i, 325td, 325tds, 328i, M3 (E36; 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000).
Блок предохранителей находится с нижней стороны панели приборов на стороне переднего пассажира.
Бензиновые двигатели:
- N52B30 — 3.0л. (3.0si и xDrive30i)
- N55B30 — 3.0л. (xDrive35i)
- N55B30A — 3.0л (xDrive40i )
- N62B48 — 4.8л (4.8i и xDrive48i)
- N63B44 — 4.4л. (xDrive50i)
- S63B44 — 4.4л (X5 M)
Дизельный двигатели:
- M57TU2D30 — 3.0л. (3.0d, xDrive30d, 3.0sd, xDrive35d)
- N57D30OL — 3.0л. (xDrive30d)
- N57D30TOP — 3.0л. (xDrive40d)
- N57D30S1 — 3.0л. (X5 M50d)
Предохранители и реле в БМВ Е70: функции и расположение
Предохранители и реле являются важными элементами электрической системы автомобиля БМВ Е70. Они выполняют защитную и коммутационную функции, обеспечивая безопасное и надежное функционирование различных систем и устройств автомобиля.
Предохранители
Предохранители предназначены для защиты электрических цепей от перегрузок и короткого замыкания. Они представляют собой небольшие пластиковые или металлические корпуса, внутри которых находится проводник с низким плавким пределом.
Расположение предохранителей в БМВ Е70 может отличаться в зависимости от конкретной модели и комплектации автомобиля. Однако, обычно они находятся в специальном блоке предохранителей, расположенном в салоне автомобиля или в моторном отсеке.
Предохранители разделяются на несколько категорий в зависимости от их назначения. Некоторые из наиболее распространенных типов предохранителей в БМВ Е70 включают:
- Предохранители основных потребителей, таких как фары, стеклоочистители, радио и другие электроприборы.
- Предохранители системы зажигания и питания двигателя, включая предохранители для системы зажигания, воздушного фильтра и топливного насоса.
- Предохранители системы безопасности, такие как предохранители подушек безопасности и системы предупреждения столкновения.
- Предохранители электрической системы управления двигателем, включая предохранители для электронного блока управления, датчиков и исполнительных устройств.
Реле
Реле — это электромеханические коммутационные устройства, которые управляют электрическими цепями, осуществляя переключение или усиление сигналов. В БМВ Е70 реле используются в различных системах и устройствах, включая:
- Реле системы зажигания и питания двигателя, которое контролирует включение и выключение системы зажигания и питания.
- Реле системы стартера, которое обеспечивает пуск двигателя при повороте ключа зажигания.
- Реле системы освещения, которое управляет включением и выключением фар, поворотников и заднего хода.
- Реле системы омывателя стекла и стеклоочистителя, которое управляет работой стеклоочистителей и омывателя стекла.
- Реле системы кондиционирования воздуха, которое контролирует работу кондиционера и вентилятора.
Расположение реле в БМВ Е70 может также различаться в зависимости от модели и комплектации автомобиля. Они могут находиться как в блоке предохранителей, так и в отдельных коробках или модулях, расположенных в моторном отсеке или салоне автомобиля.
Важно помнить, что в случае перегрузки или короткого замыкания в электрической системе автомобиля, предохранитель может сгореть, что приведет к прекращению работы соответствующей системы или устройства. В таком случае необходимо заменить предохранитель на новый, с той же номинальной мощностью
Если проблема повторяется после замены предохранителя, рекомендуется обратиться к специалисту для диагностики и устранения неисправности.
